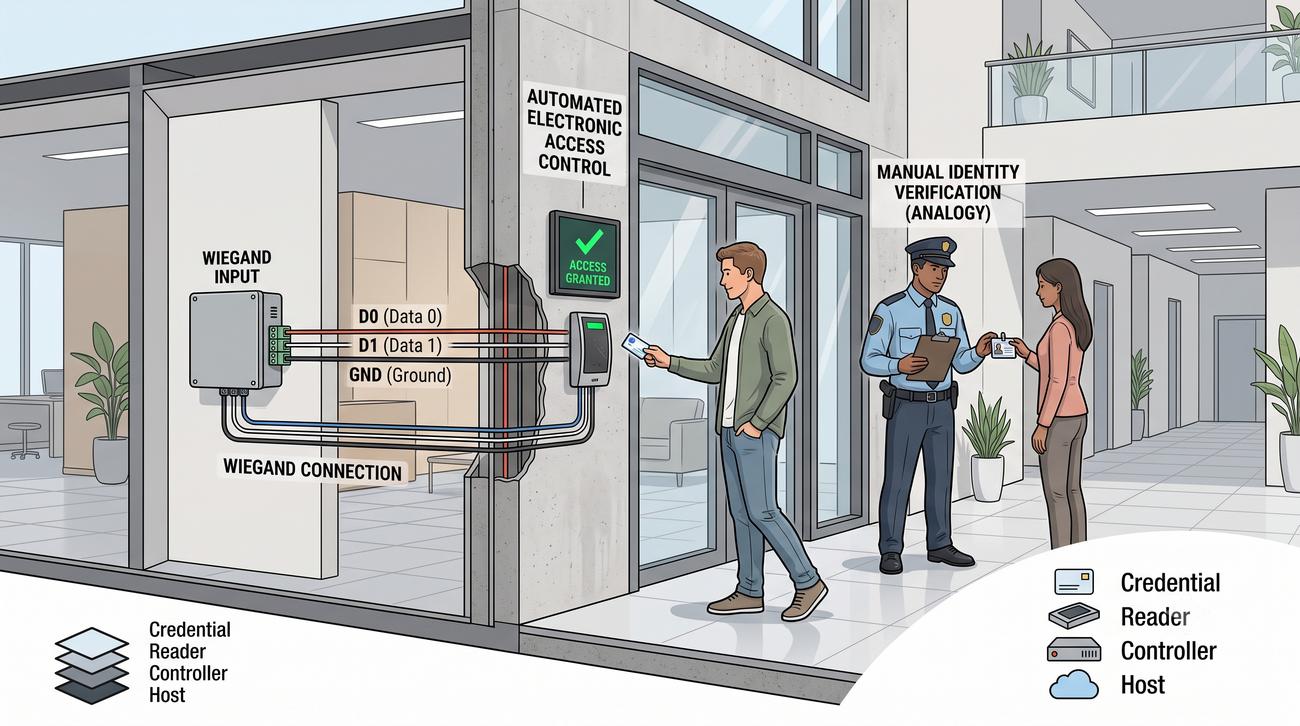

Czym właściwie jest system kontroli dostępu (KD)? Wyobraź sobie, że jesteś ochroniarzem w biurowcu. Twoim zadaniem jest sprawdzić, kto może wejść do poszczególnych pomieszczeń. W małym budynku możesz to robić osobiście - patrzysz na identyfikator i decydujesz. W dużym biurowcu z setkami pracowników fizyczna kontrola jest niemożliwa. Tu wkracza elektroniczny system KD: to zestaw urządzeń (czytniki, kontrolery, zamki, oprogramowanie), które automatycznie weryfikują tożsamość osoby i decydują, czy przyznać dostęp. System KD składa się z kilku warstw: kredencjałów (karty, breloki, telefony, dane biometryczne), czytników (urządzeń odczytujących kredencjał), kontrolerów drzwiowych (jednostek podejmujących decyzję) oraz oprogramowania zarządzającego (systemu centralnego, który konfiguruje i monitoruje wszystkie kontrolery).

Komunikacja między tymi warstwami odbywa się za pośrednictwem różnych protokołów. Protokół to jak zasady gry w szachy - określa, kto kiedy wykonuje ruch, jakie są dozwolone ruchy i jak interpretować posunięcia przeciwnika. W świecie KD protokół mówi czytnikowi i kontrolerowi, jak przesyłać numer karty, potwierdzać odbiór, sygnalizować błędy itp. Wybór protokołu ma fundamentalne znaczenie: Wiegand jest jak poczta - wysyłasz list i nie wiesz, czy dotarł. OSDP jest jak rozmowa telefoniczna - mówisz, słuchasz odpowiedzi, możesz potwierdzić, że wszystko zrozumiałeś. Od wyboru protokołu zależy bezpieczeństwo, niezawodność i funkcjonalność całej instalacji.

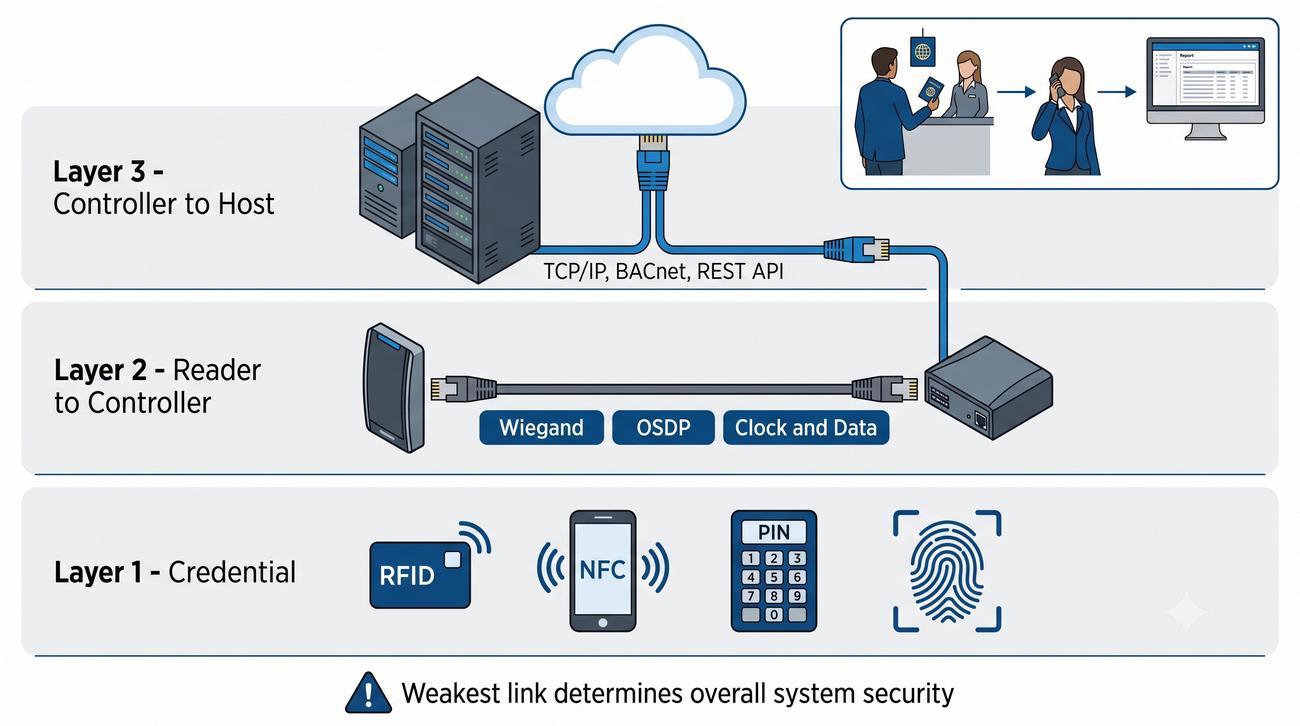

Rozbierzmy system KD na części: Wyobraź sobie, że chcesz wejść do biura. Przykładasz kartę do czytnika przy drzwiach (warstwa 1 - kredencjał komunikuje się z czytnikiem przez fale radiowe RFID). Czytnik odczytuje numer karty i wysyła go do kontrolera (warstwa 2 - transmisja przewodowa, np. kablem Wiegand lub RS-485). Kontroler sprawdza w swojej pamięci, czy ta karta ma uprawnienia do tych drzwi o tej porze dnia - jeśli tak, zwierza przekaźnik i drzwi się otwierają. Następnie kontroler wysyła raport do centralnego serwera: "Karta #12345 otworzyła drzwi wejściowe o 08:15" (warstwa 3 - przez sieć Ethernet).

Dlaczego rozdzielamy te warstwy? Z kilku powodów. Po pierwsze, bezpieczeństwo - czytnik jest po stronie publicznej (każdy może do niego podejść), kontroler powinien być po stronie bezpiecznej (za zamkniętymi drzwiami). Gdyby cała inteligencja była w czytniku, atakujący mógłby go uszkodzić i otworzyć drzwi. Po drugie, skalowalność - jeden kontroler może obsługiwać 2, 4, 8 lub więcej czytników, centralnie zarządzając uprawnieniami. Po trzecie, koszty - czytniki są stosunkowo tanie, kontrolery droższe, ale jeden kontroler obsługuje wiele drzwi. W nowoczesnych systemach granice między warstwami zacierają się - inteligentne czytniki (jak HID Signo) mają wbudowaną logikę i mogą działać samodzielnie, ale wciąż komunikują się z kontrolerem przez OSDP.

Skąd nazwa "Wiegand"? John R. Wiegand był amerykańskim wynalazcą, który w latach 70. XX wieku odkrył, że specjalnie przygotowany drut ze stopu kobaltu, żelaza i wanadu umieszczony w zmiennym polu magnetycznym zachowuje się w charakterystyczny sposób: zamiast płynnie zmieniać namagnesowanie (jak zwykły magnes), robi to gwałtownie, skokowo. To jak przełącznik, który nie ma stanu pośredniego - albo jest włączony, albo wyłączony. Każdy taki "skok" generuje impuls napięcia w cewce otaczającej drut. Przeciągając kartę z zatopionymi drutami przez czytnik, otrzymujemy serię impulsów - to właśnie zakodowany numer karty. Genialne w swojej prostocie: żadnych baterii, żadnych układów scalonych, tylko kawałek specjalnego drutu.

Dlaczego Wiegand wciąż jest używany, skoro ma tyle wad? Wyobraź sobie, że masz w biurze 200 drzwi z kontrolerami Wiegand zamontowanymi 20 lat temu. Wymiana wszystkich kontrolerów kosztowałaby dziesiątki tysięcy złotych. Producentów czytników nie stać, żeby ignorować ten rynek - więc produkują czytniki, które "mówią po Wiegandzku", nawet jeśli wewnątrz używają nowoczesnych technologii RFID. To właśnie oznacza "de facto standard": nawet jeśli pojawia się lepsze rozwiązanie (OSDP), ogromna baza zainstalowanych urządzeń sprawia, że Wiegand będzie obecny jeszcze przez dekady. Każdy instalator KD musi znać Wiegand, żeby serwisować istniejące systemy i świadomie planować migrację do nowocześniejszych protokołów.

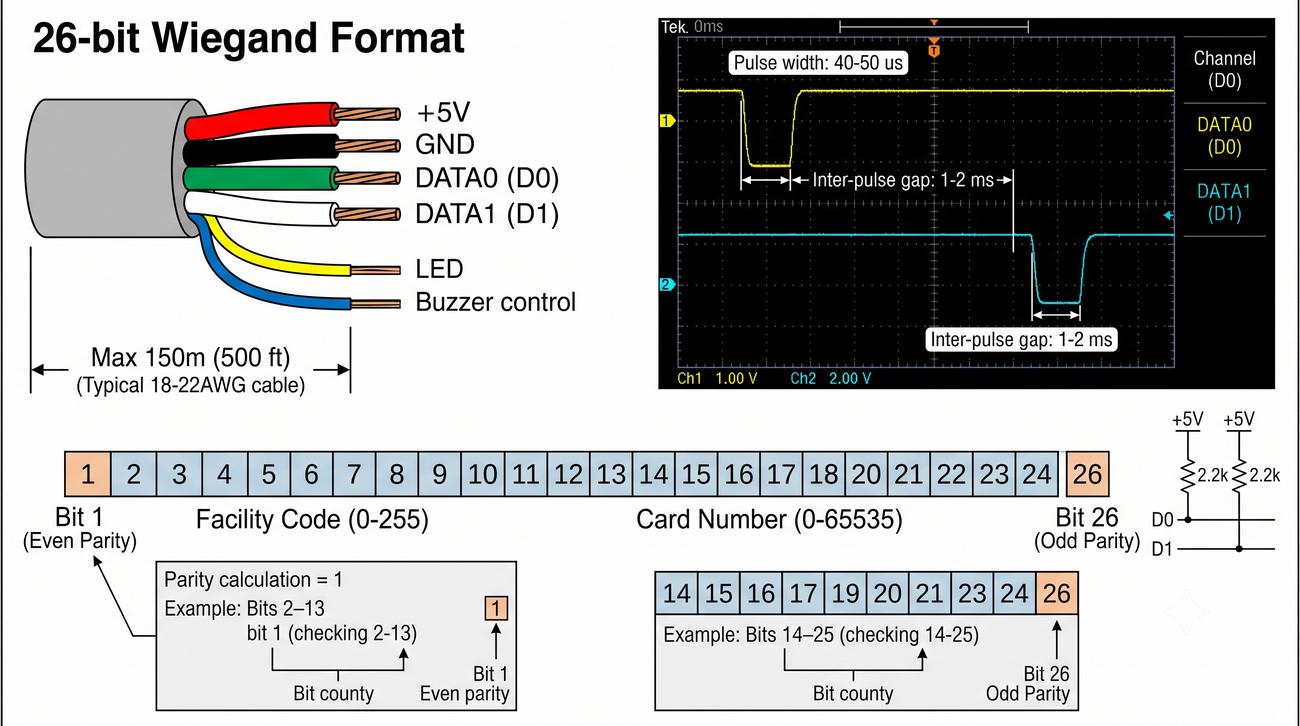

Jak dokładnie działa transmisja Wiegand? Wyobraź sobie dwie osoby stojące naprzeciwko siebie: jedna (czytnik) chce przekazać drugiej (kontroler) ciąg zer i jedynek. Zamiast mówić "zero, jeden, zero..." używają dwóch lampek: lewa lampka = 0, prawa lampka = 1. W spoczynku obie lampki świecą. Aby powiedzieć "0", osoba gasi lewą lampkę na ułamek sekundy. Aby powiedzieć "1", gasi prawą lampkę. Ważne: nigdy nie gasi obu naraz! To właśnie robi Wiegand na liniach D0 i D1 - każdy bit to osobne mignięcie odpowiedniej linii. Kontroler mierzy, która linia "mignęła" i zapisuje odpowiedni bit.

Do czego służą bity parzystości? Gdy czytnik wysyła 26 bitów, kontroler może sprawdzić, czy transmisja przebiegła poprawnie. Bit 1 (parzystość parzysta) jest liczony z bitów 2-13 - jeśli liczba jedynek w tych bitach jest parzysta, bit parzystości = 0, jeśli nieparzysta = 1. Bit 26 robi to samo dla bitów 14-25, ale z parzystością nieparzystą (odwrotnie). Jeśli po odebraniu transmisji kontroler zauważy, że parzystość się nie zgadza, wie, że wystąpił błąd (np. zakłócenie elektryczne). To podstawowa ochrona, ale nie zabezpiecza przed celowym atakiem - atakujący może przechwycić całą ramkę i odtworzyć ją później. Rezystory pull-up (2.2 kΩ) zapewniają, że w spoczynku linie są w stanie HIGH - bez nich zakłócenia mogłyby być interpretowane jako dane.

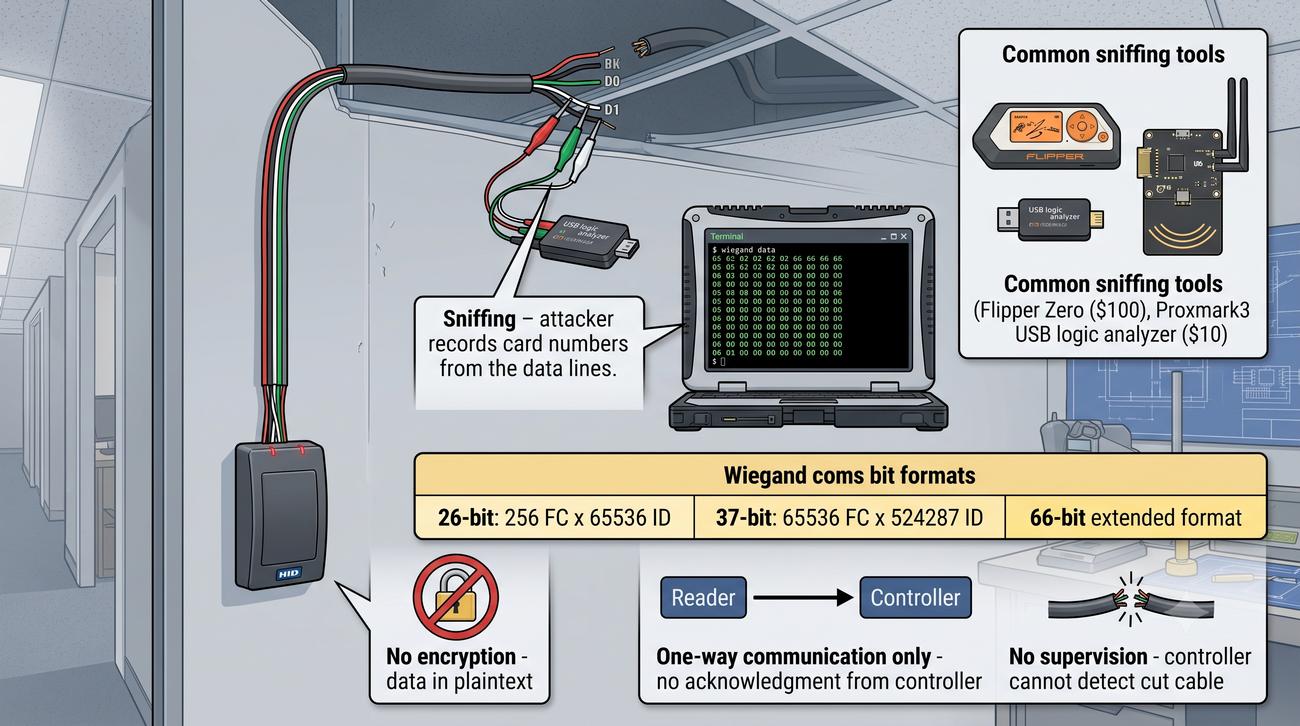

Dlaczego brak szyfrowania to aż taki problem? Wyobraź sobie, że każda karta to klucz do twojego biura. W systemie Wiegand przesyłanie numeru karty z czytnika do kontrolera jest jak pisanie numeru klucza na kartce i przyklejanie jej do ściany obok czytnika. Każdy, kto ma oczy (lub w tym przypadku oscyloskop czy analizator logiczny), może odczytać ten numer. Urządzenia do sniffingu są tanie i łatwo dostępne: analizator logiczny USB za 50 zł, Flipper Zero za ~800 zł, Proxmark3 za ~1200 zł. Atakujący podłącza się do linii D0/D1 (często w ścianie, w szafie kablowej) i nagrywa wszystkie numery kart, które przechodzą przez czytnik. Potem odtwarza je przez własny czytnik i wchodzi do budynku. Nie potrzebuje fizycznego dostępu do twojej karty - wystarczy, że znajdzie kabel.

Brak nadzoru (supervision): w systemie Wiegand kontroler nie ma pojęcia, czy czytnik w ogóle jest podłączony. Jeśli atakujący przetnie kabel (lub instalator zapomni go podłączyć), kontroler dalej działa, czeka na dane - i nigdy nie zgłosi alarmu. Użytkownik odkrywa problem dopiero, gdy podchodzi do drzwi i nie może wejść. W profesjonalnych systemach to niedopuszczalne - każdy komponent powinien być monitorowany 24/7. Kolejny problem: Wiegand został zaprojektowany, gdy maksymalna pojemność systemu to 256 kodów obiektu i 65 536 kart. Dziś w dużych korporacjach to za mało - stąd formaty rozszerzone, ale wszystkie mają te same podstawowe wady.

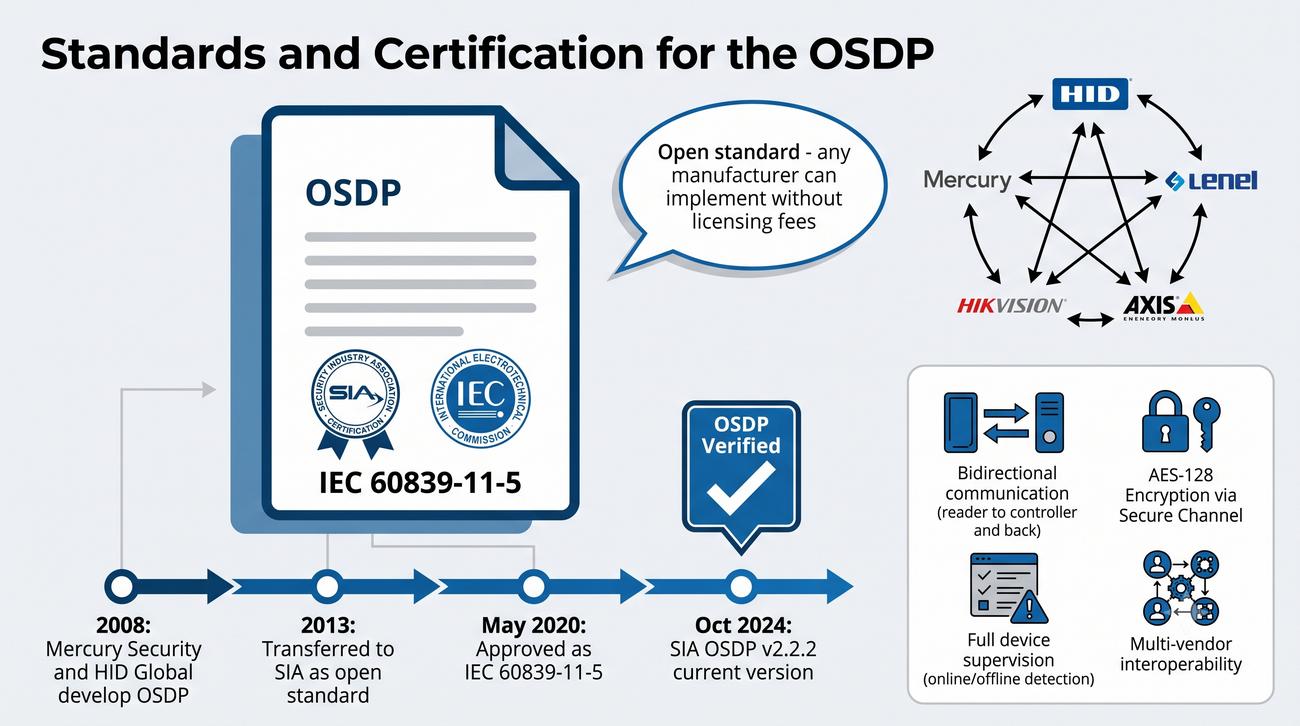

Historia powstania OSDP: W 2008 roku branża kontroli dostępu znalazła się w ślepej uliczce. Wiegand dominował, ale wszyscy wiedzieli, że jest niebezpieczny. Każdy producent miał własny, zamknięty protokół - czytniki HID nie współpracowały z kontrolerami Lenel, czytniki Mercury nie działały z Hikvision. To była sytuacja jak w czasach, gdy każdy producent telefonów miał własną ładowarkę. Mercury Security i HID Global postanowiły to zmienić: stworzyły otwarty protokół, który każdy producent może wdrożyć bez opłat. W 2013 roku przekazały go organizacji SIA, która zarządza rozwojem standardu do dziś. Przełom nastąpił w maju 2020 roku, gdy OSDP został zatwierdzony jako międzynarodowy standard IEC 60839-11-5.

Co oznacza bycie standardem IEC? To jak uzyskanie certyfikatu ISO dla firmy - oznacza, że protokół przeszedł rygorystyczną weryfikację i został uznany na arenie międzynarodowej. Dla instalatora oznacza to pewność, że wybierając produkty zgodne z OSDP, nie jest uzależniony od jednego producenta. Może kupić czytniki HID, kontrolery Mercury, oprogramowanie Lenel - i wszystko będzie współpracować. To też gwarancja, że protokół będzie rozwijany i utrzymywany przez lata. SIA prowadzi program certyfikacji OSDP Verified - urządzenia z tym znaczkiem zostały przetestowane i działają poprawnie z innymi certyfikowanymi urządzeniami. Na rynku jest już kilkudziesięciu certyfikowanych producentów.

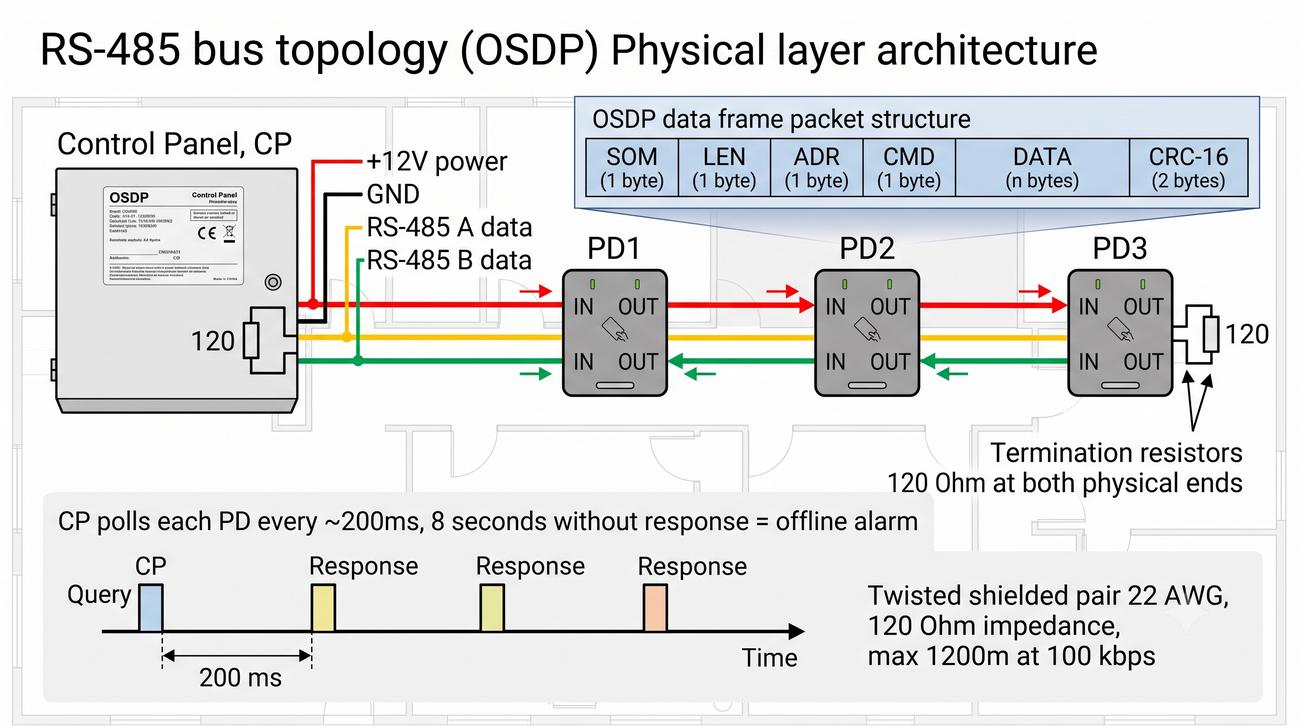

Jak działa model CP-PD? Wyobraź sobie nauczyciela (CP) w klasie z 20 uczniami (PD). Nauczyciel wywołuje kolejno: "Uczeń nr 1, jaka jest twoja odpowiedź?" (to jest polling). Uczeń ma 200 ms na odpowiedź - jeśli nie odpowiada w tym czasie, nauczyciel uznaje, że go nie ma i przechodzi do następnego. Jeśli uczeń powie "Nie mam danych" (ACK), nauczyciel idzie dalej. Jeśli uczeń ma dane (np. odczytał kartę), wysyła je. Nauczyciel nigdy nie czeka na odpowiedź dłużej niż 200 ms - to kluczowe, bo gdyby jeden uczeń blokował linię przez sekundę, pozostali czekaliby w nieskończoność. Po 8 sekundach bez odpowiedzi (40 cykli pollingu) CP uznaje PD za offline i generuje alarm.

Dlaczego RS-485? RS-485 to standard transmisji różnicowej: dane są przesyłane jako różnica napięć między dwiema liniami (A i B), a nie jako napięcie względem masy (jak w RS-232 czy Wiegand). To sprawia, że RS-485 jest bardzo odporny na zakłócenia elektromagnetyczne - jeśli zakłócenie podniesie napięcie na obu liniach o +1V, różnica między nimi pozostaje taka sama, więc dane są odczytane poprawnie. To jak rozmowa w hałaśliwym pomieszczeniu - jeśli oboje podniesiecie głos o tyle samo, wciąż będziecie się słyszeć. RS-485 pozwala też na długie dystanse (do 1200 m) i wiele urządzeń na jednej szynie (do 32 PD na jednym segmencie, z możliwością rozszerzenia przez repeatery).

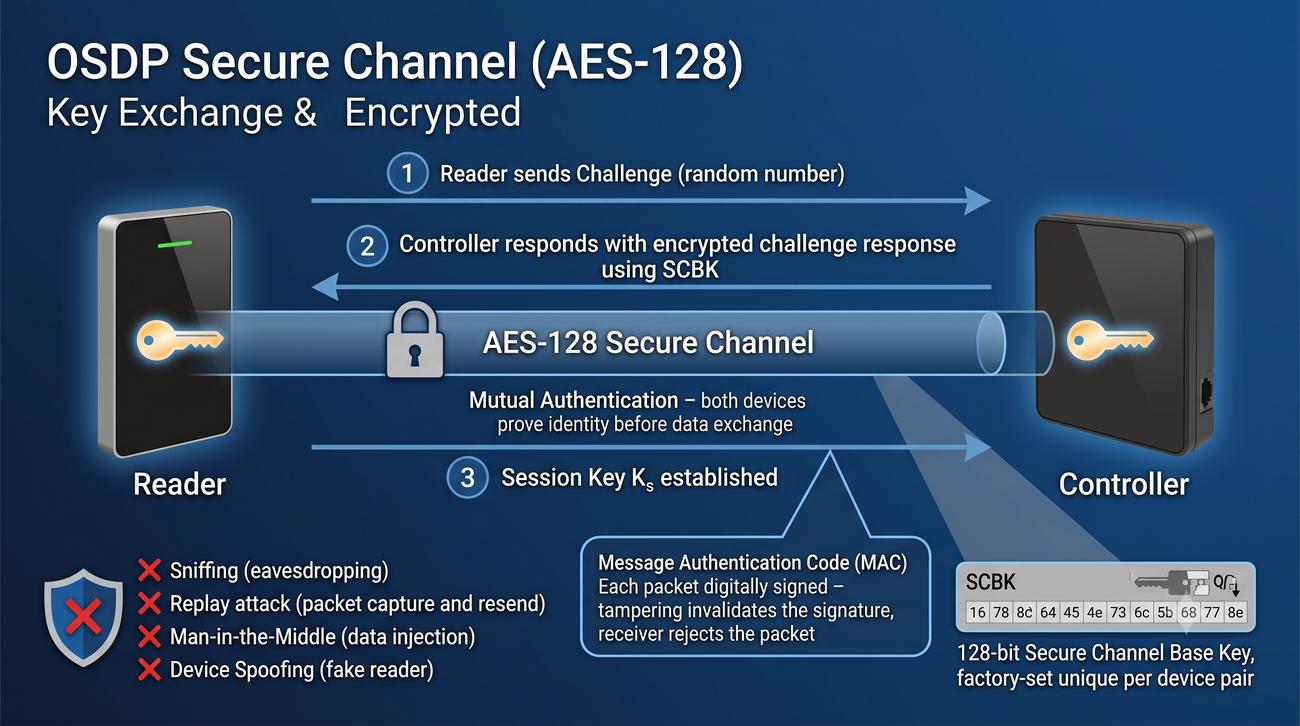

Jak działa Secure Channel krok po kroku? Wyobraź sobie, że czytnik i kontroler mają tę samą książkę kodów (SCBK - klucz główny). Gdy chcą rozpocząć bezpieczną rozmowę, czytnik mówi: "Mam dla ciebie zagadkę - jaka jest liczba, którą wymyśliłem?" (to jest challenge). Kontroler rozwiązuje zagadkę używając książki kodów i odsyła odpowiedź. Jeśli odpowiedź jest poprawna, oboje wiedzą, że rozmawiają z właściwym urządzeniem (wzajemne uwierzytelnienie). Następnie uzgadniają tymczasowy klucz sesji - to jak zmiana szyfru na każdą rozmowę, nawet jeśli ktoś kiedyś złamie jeden klucz sesji, nie będzie mógł odszyfrować poprzednich ani przyszłych rozmów.

MAC (Message Authentication Code): każdy pakiet danych jest podpisywany kodem uwierzytelniającym. To jak pieczątka na dokumencie - jeśli ktoś zmieni choćby jeden bit w treści, pieczątka nie będzie pasować i odbiorca wie, że dokument został sfałszowany. Dzięki temu nawet jeśli atakujący przechwyci ramkę OSDP i spróbuje ją zmodyfikować (np. podmienić numer karty na własny), kontroler odrzuci taką ramkę, bo MAC będzie nieprawidłowy. Co więcej, każda ramka ma unikalny numer sekwencyjny - jeśli atakujący nagra ramkę i spróbuje ją powtórzyć później (replay attack), kontroler ją odrzuci, bo numer sekwencyjny już był użyty. To wszystko sprawia, że OSDP SC jest bezpieczny nawet przy fizycznym dostępie do kabla.

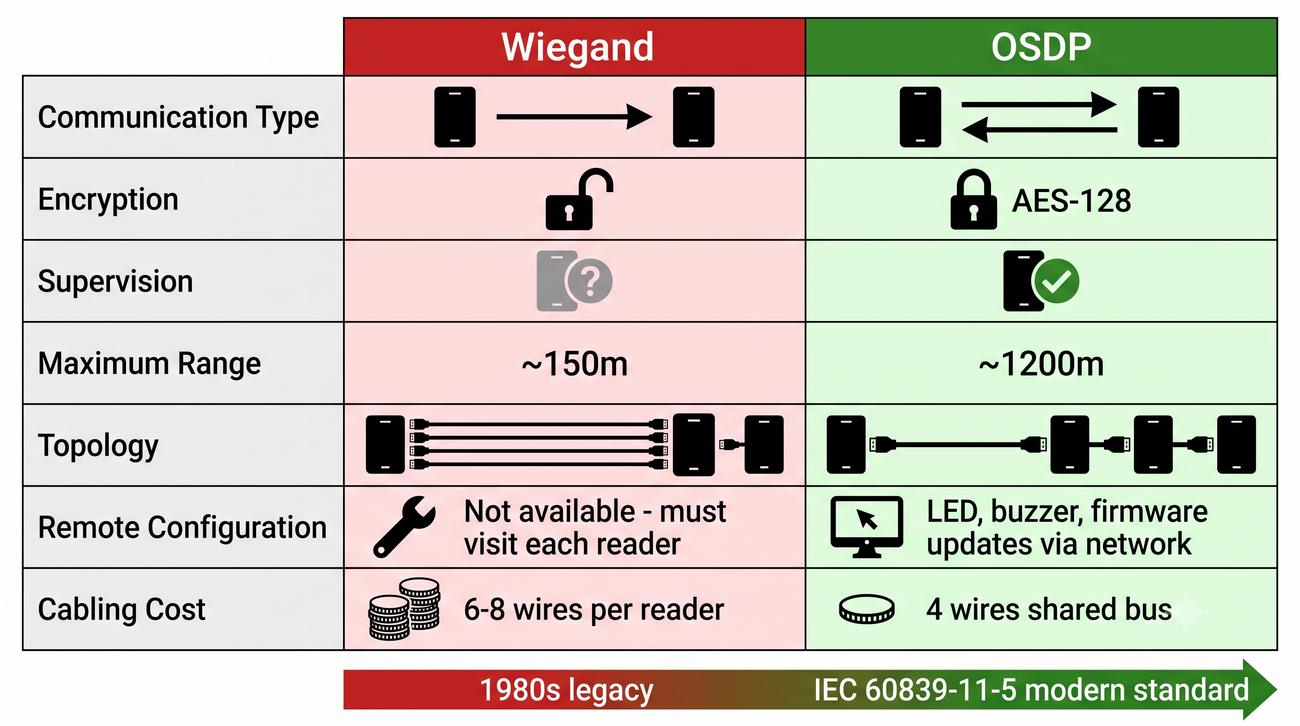

Przykład praktyczny - biurowiec z 20 drzwiami: W systemie Wiegand każdy z 20 czytników wymaga osobnego kabla 6-żyłowego (zasilanie, GND, D0, D1, LED, Buzzer) biegnącego do kontrolera. To 20 kabli, każdy średnio 50 m = 1000 m kabla. Część z tych kabli musi być prowadzona przez różne piętra, korytarze, szyby instalacyjne. Koszt okablowania (kabel + robocizna) często przekracza koszt samych urządzeń. W systemie OSDP wszystkie 20 czytników łączysz jedną szyną RS-485 (4 żyły: +12V, GND, A, B) - jeden kabel biegnie od kontrolera, wchodzi do pierwszego czytnika, wychodzi z niego, idzie do drugiego... jak łańcuch choinkowych lampek. Ilość kabla redukuje się o 80%. Do tego dochodzi zdalna konfiguracja - nie musisz chodzić z drabiną do każdego czytnika, żeby zmienić kolor LED czy głośność buzzera.

Scenariusz awarii: W systemie Wiegand instalator zapomniał podłączyć kabel do czytnika przy drzwiach ewakuacyjnych. Nikt tego nie zauważa - system pokazuje "OK". Dopiero podczas pożaru strażacy podchodzą do drzwi, przykładają kartę... i nic się nie dzieje. W systemie OSDP kontroler po 8 sekundach braku odpowiedzi generuje alarm: "Czytnik przy drzwiach ewakuacyjnych stracił łączność". Serwis dostaje powiadomienie i naprawia usterkę, zanim ktoś jej potrzebuje. To jest właśnie supervision - ciągłe monitorowanie stanu urządzeń. Różnica między jazdą na gapę (Wiegand) a samochodem z kontrolką check engine (OSDP).

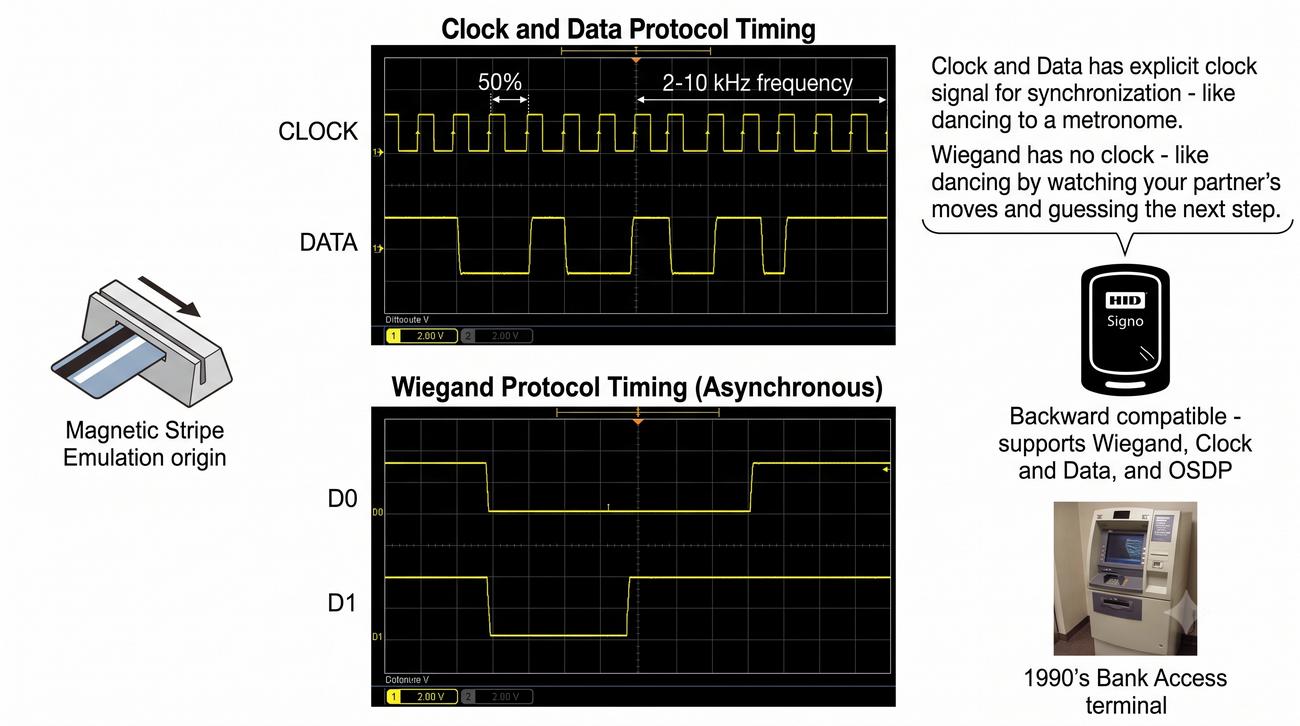

Jak działa Clock & Data? Wyobraź sobie dwie osoby: jedna macha ręką w stałym rytmie (metronom - CLOCK), a druga w tym rytmie pokazuje kciuk w górę (1) lub w dół (0) - DATA. Odbiorca patrzy na kciuk w momencie, gdy ręka metronomu jest w górze - i odczytuje bit. To zapewnia precyzyjną synchronizację: niezależnie od tego, jak szybko metronom macha, ważne jest tylko, żeby odbiorca patrzył w odpowiednim momencie. W Wiegandzie nie ma metronomu - nadawca po prostu "miga" raz na D0 (dla 0) lub D1 (dla 1), a odbiorca musi sam wyczuć rytm. To trochę jak taniec: w Clock & Data słyszysz wyraźny beat i tańczysz do niego; w Wiegandzie tańczysz, patrząc na partnera i zgadując, kiedy zrobi kolejny krok.

Skąd się wziął Clock & Data? W latach 80. karty z paskiem magnetycznym były standardem. Przesuwało się kartę przez czytnik, a głowica magnetyczna odczytywała dane zapisane na pasku. Te dane były przesyłane do kontrolera właśnie jako sygnał Clock & Data - impulsy zegarowe z odczytu paska i dane magnetyczne. Gdy pojawiły się karty zbliżeniowe prox (125 kHz), producenci musieli zdecydować, jakiego interfejsu użyć: Wiegand wygrał, bo był prostszy (tylko 2 linie sygnałowe vs 3 dla C&D - ale Wiegand nie ma masy w liczbie linii sygnałowych, ma D0 i D1), a różnica w niezawodności nie była na tyle istotna, żeby uzasadnić dodatkową linię. Dziś Clock & Data można spotkać w starych instalacjach bankowych i rządowych, które działają nieprzerwanie od 30 lat - ale w nowych projektach nie ma powodu, żeby go stosować.

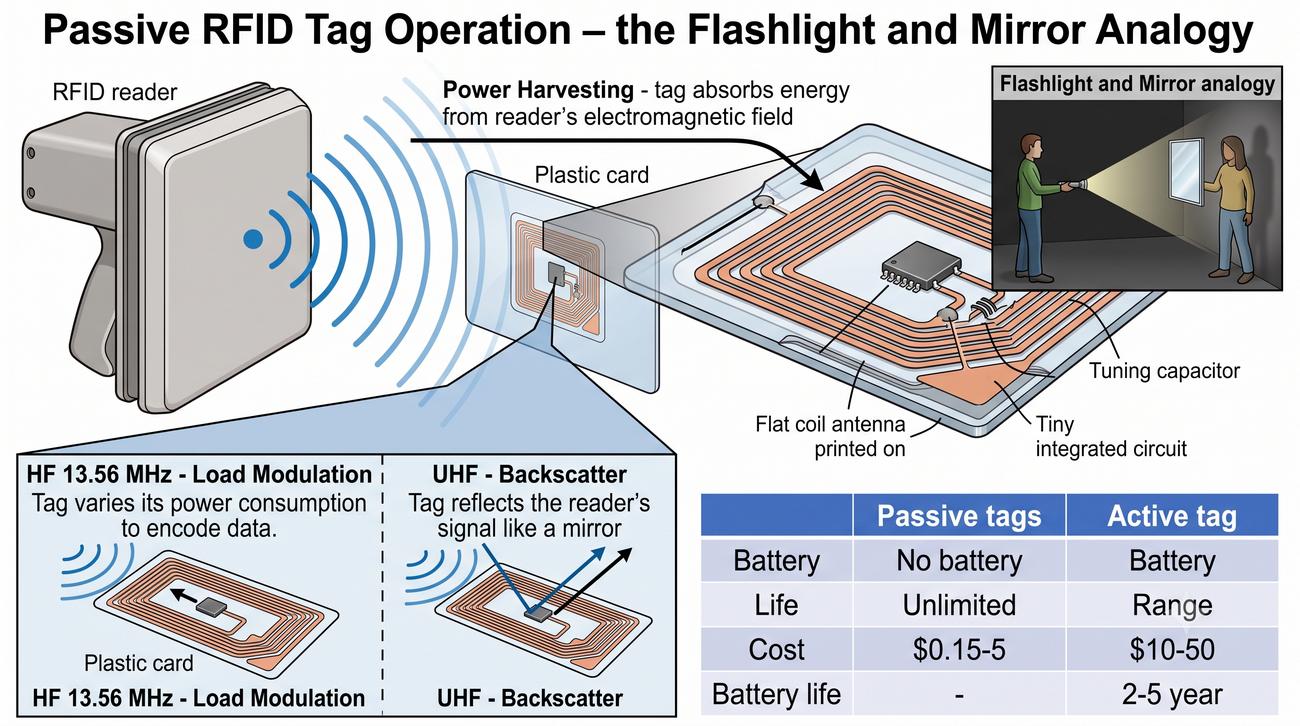

Jak działa pasywny tag RFID? - analogia z latarką i lustrem: Wyobraź sobie, że stoisz w ciemnym pokoju z latarką (to czytnik). Chcesz sprawdzić, czy w pokoju jest druga osoba. Świecisz latarką (czytnik emituje falę nośną). Jeśli w pokoju jest ktoś z lusterkiem (tag), odbija światło z powrotem do ciebie (backscatter - dosłownie "odrzucenie wsteczne"). Co więcej, ta osoba może celowo poruszać lusterkiem, żeby migać w określony sposób - to kodowanie danych (modulacja odbitego sygnału). W technologii HF (13.56 MHz) mechanizm jest nieco inny: tag nie odbija fali, ale zmienia obciążenie swojej anteny (load modulation), co czytnik odczuwa jako zmianę poboru prądu - to jak osoba z lusterkiem, która zamiast odbijać światło, zasłania i odsłania latarkę, zmieniając jej jasność. W obu przypadkach tag nie ma własnego źródła energii - "kradnie" ją z sygnału czytnika.

Dlaczego pasywne tagi są tak popularne? Bo nie mają baterii. Karta RFID w twoim breloku może leżeć w szufladzie 20 lat i dalej działać - nie ma baterii do wyjęcia czy wymiany. Koszt produkcji to ułamki dolara dla prostych kart 125 kHz do kilku dolarów dla zaawansowanych kart SMART. Tag pasywny jest też praktycznie niezniszczalny - nie ma ruchomych części, układ scalony jest zalany w plastiku. Dla porównania, tag aktywny z baterią kosztuje 10-50 USD, bateria wytrzymuje 2-5 lat i trzeba ją wymienić. W systemie z 10 000 kart wymiana baterii co 3 lata byłaby koszmarem logistycznym. Dlatego w KD królują tagi pasywne - prostota, niezawodność, niski koszt.

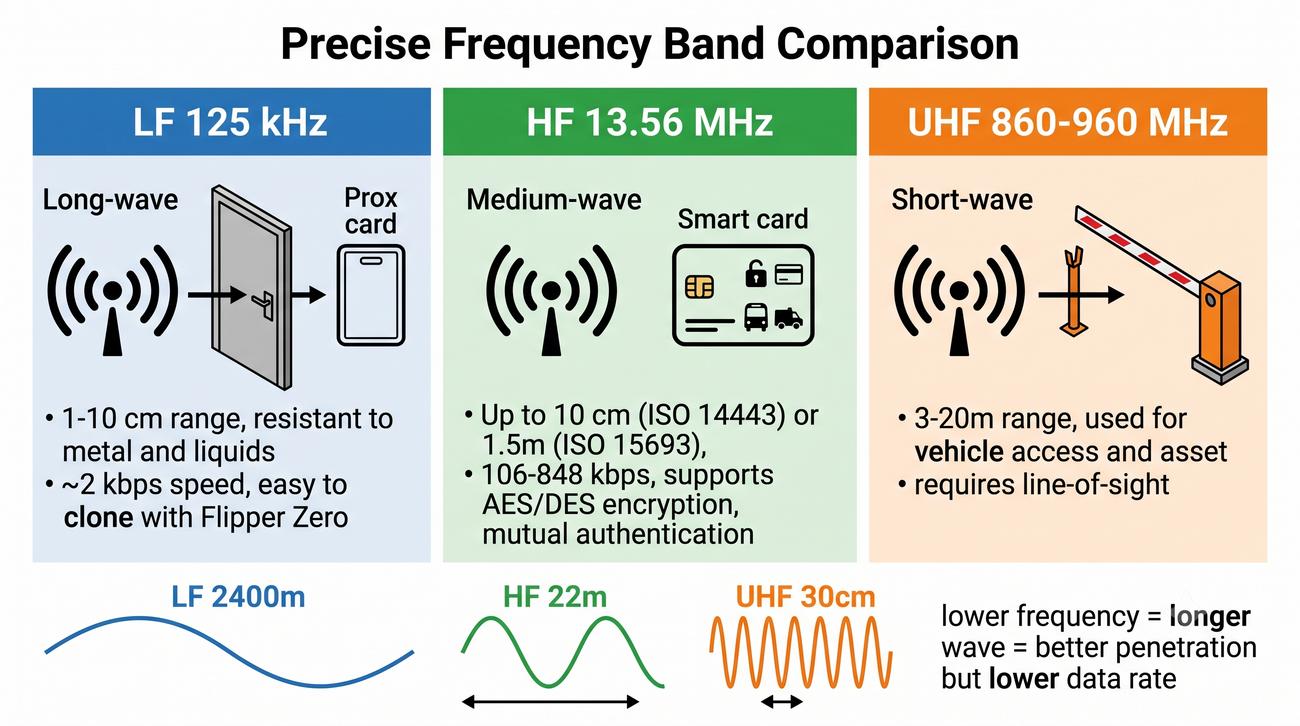

Dlaczego różne częstotliwości? Wyobraź sobie trzy rodzaje fal: fale morskie (LF), fale dźwiękowe (HF) i mikrofale (UHF). Fale morskie są długie, niosą mało informacji (nie słychać w nich muzyki), ale łatwo opływają przeszkody. Mikrofale są krótkie, niosą dużo danych (cały film wideo), ale każda przeszkoda je blokuje. Podobnie z RFID: LF 125 kHz to długa fala (~2400 m), która dobrze przenika przez wodę i metal, ale może przenieść tylko prosty numer UID. HF 13.56 MHz to fala średnia (~22 m), która zapewnia kompromis między zasięgiem a przepustowością. UHF 860-960 MHz to krótka fala (~30 cm), która może przenieść dużo danych (całe książki), ale wymaga bezpośredniej widoczności (line-of-sight) i źle znosi przeszkody.

Kiedy które pasmo wybrać? Do prostego otwierania drzwi w biurze - LF 125 kHz jest tanie i wystarczające (jeśli bezpieczeństwo nie jest priorytetem). Do systemu, w którym karta służy też jako portfel (płatności w stołówce) i identyfikator (drukarka, parking) - potrzebujesz HF 13.56 MHz z kartą SMART, która przechowuje wiele aplikacji. Do śledzenia wózków widłowych na hali produkcyjnej na odległość 10 m - UHF, bo potrzebujesz zasięgu i szybkiego odczytu wielu tagów naraz. Do czytnika przy drzwiach zewnętrznych, gdzie karta może być mokra od deszczu - LF, bo woda nie tłumi sygnału tak bardzo jak dla HF. W praktyce nowoczesne czytniki wielotechnologiczne (multi-tech) obsługują wszystkie pasma jednocześnie i wybierają odpowiedni protokół w zależności od karty.

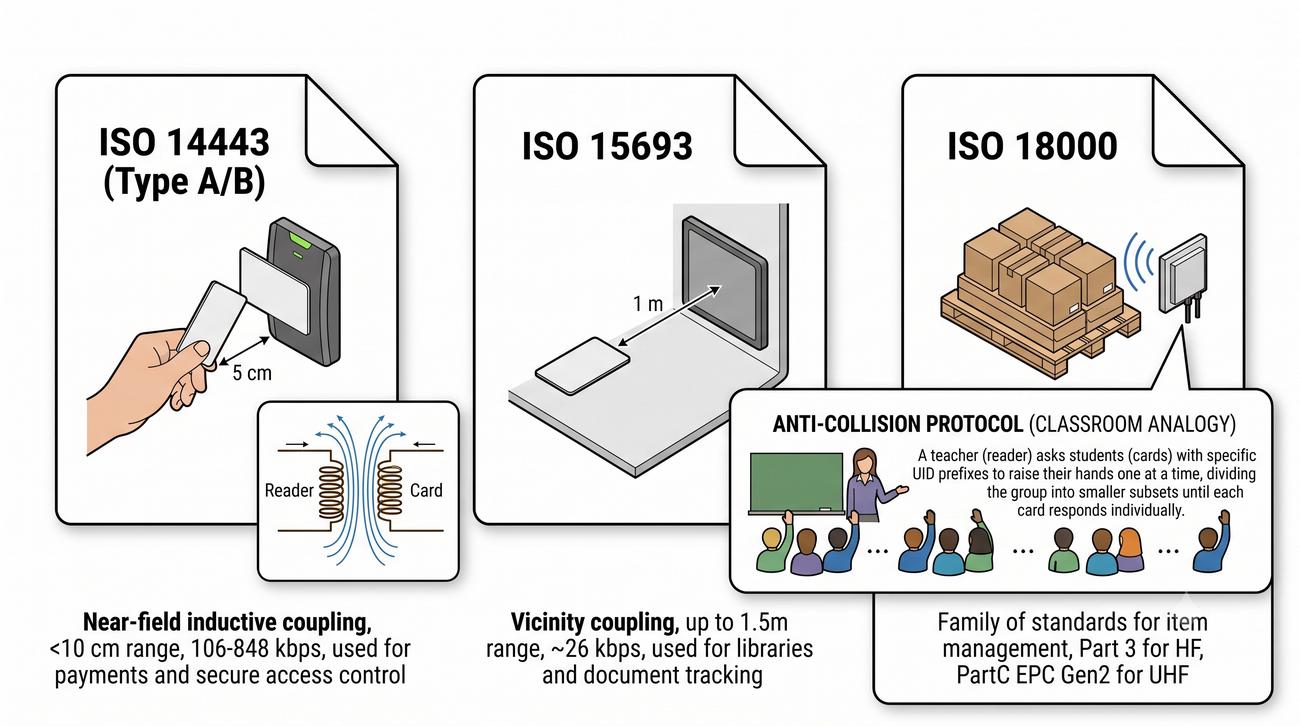

Co to są normy ISO i dlaczego są ważne? ISO (International Organization for Standardization) to organizacja, która tworzy międzynarodowe standardy - od gwintów w śrubach po protokoły komunikacyjne. Gdy produkt jest zgodny z normą ISO, masz pewność, że będzie współpracował z innymi produktami zgodnymi z tą samą normą, niezależnie od producenta. Norma ISO 14443 to jak standard USB - każda karta zgodna z ISO 14443 zadziała z każdym czytnikiem zgodnym z ISO 14443. Bez tych norm każdy producent miałby własny, zamknięty standard i musiałbyś kupować czytniki i karty tylko od jednej firmy - to jakby każdy producent telefonów miał własną ładowarkę (tak było kiedyś). Dzięki ISO możesz mieszać produkty różnych producentów i mieć pewność, że będą działać.

Jak działa antykolizja w praktyce? Wyobraź sobie klasę, w której nauczyciel (czytnik) chce sprawdzić obecność. Jeśli wszystkie dzieci (karty) krzykną "jestem!" jednocześnie, nauczyciel nic nie usłyszy. W antykolizji ISO 14443 czytnik wysyła polecenie: "Wszystkie karty, podajcie pierwsze 4 bity waszego UID". Karty, których UID zaczyna się od 0000, odpowiadają - jeśli jest tylko jedna, czytnik z nią rozmawia. Jeśli jest więcej, powtarza: "Teraz karty z UID zaczynającym się od 0000 0001..." i tak dalej, aż znajdzie pojedynczą kartę. To jak dzielenie grupy na coraz mniejsze podzbiory, aż zostanie jedna osoba. Cały proces trwa milisekundy - nawet jeśli 10 osób przykłada karty jednocześnie (np. przy wejściu do biura po lunchu), system obsłuży je po kolei, zanim ktokolwiek zdąży powiedzieć "poczekaj".

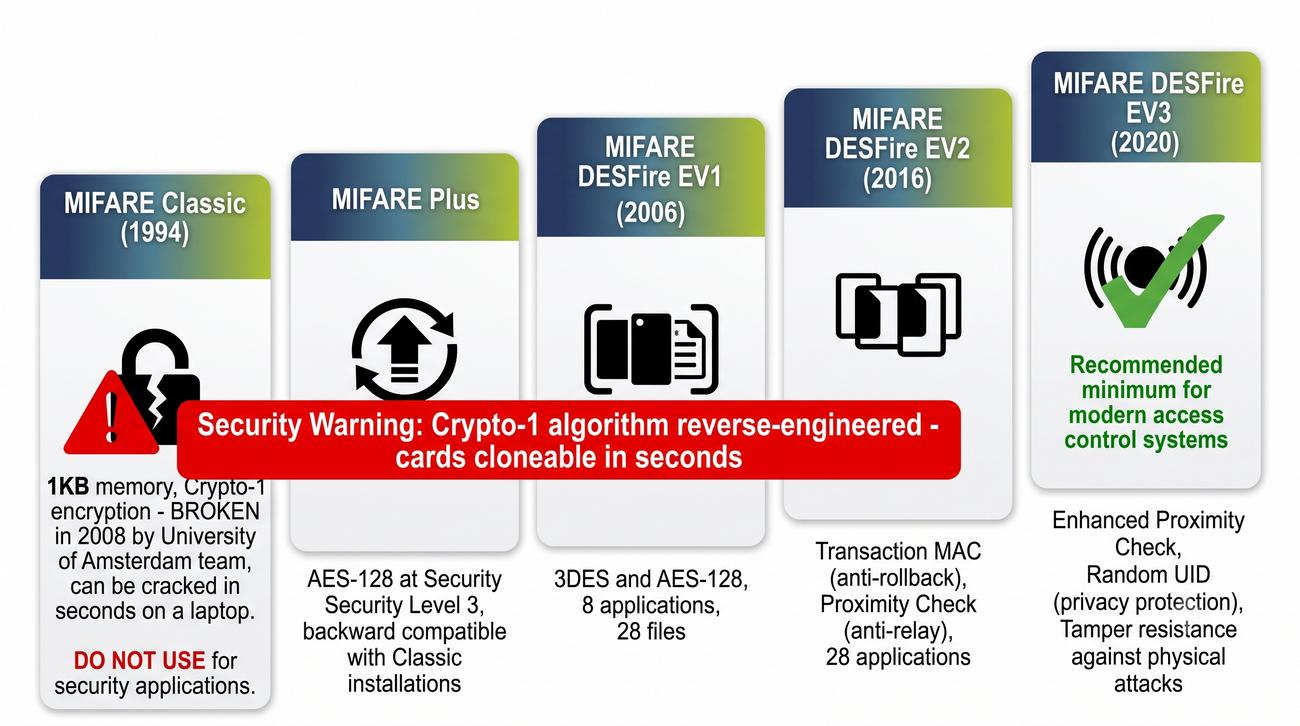

Dlaczego MIFARE Classic padł? MIFARE Classic był rewolucją w 1994 roku - pierwsza karta zbliżeniowa, która mogła być używana w transporcie publicznym, płatnościach i KD. Jego algorytm szyfrowania Crypto-1 był trzymany w tajemnicy (security through obscurity - bezpieczeństwo przez ukrywanie, co zawsze jest złym pomysłem). W 2008 roku zespół z Uniwersytetu w Amsterdamie (m.in. Karsten Nohl) odwrócił inżynieryjnie układ scalony i odkrył, że Crypto-1 można złamać, przechwytując zaledwie kilka transmisji radiowych. W praktyce: przykładasz kartę do czytnika, a atakujący w odległości 1 m rejestruje transmisję i w kilka sekund odtwarza klucz - potem może zapisać go na pustą kartę i wchodzić do budynku. Dziś złamanie MIFARE Classic jest tak trywialne, że robią to nawet smartfony z odpowiednią aplikacją.

MIFARE DESFire EV3 - co nowego? EV3 to odpowiedź NXP na rosnące zagrożenia. Proximity Check (sprawdzanie bliskości) mierzy czas odpowiedzi karty - atak relay (wzmocnienie sygnału) wprowadza opóźnienie rzędu mikrosekund, które czytnik może wykryć. Random UID oznacza, że za każdym razem, gdy przykładasz kartę, czytnik widzi inny numer - uniemożliwia to śledzenie twoich ruchów (ktoś nie może nagrać, że "karta o UID 1234 weszła o 8:00, wyszła o 17:00"). Transaction MAC zabezpiecza przed atakiem rollback - gdyby atakujący mógł cofnąć stan karty (np. przywrócić niewykorzystany bilet), mógłby jeździć za darmo. EV3 jest też odporny na ataki fizyczne - próba wiercenia w układzie scalonym niszczy go i kasuje dane. To state-of-the-art wśród kart RFID do KD.

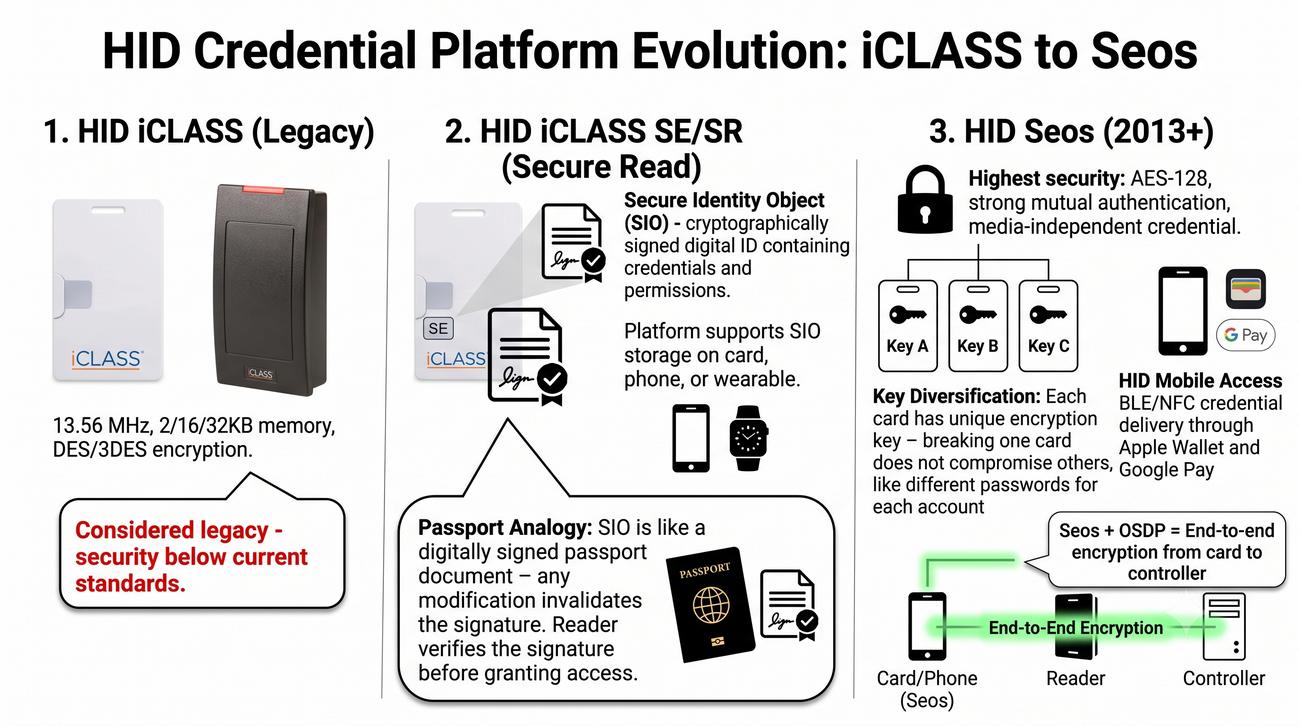

Czym jest SIO i dlaczego to przełom? Wyobraź sobie, że twój dowód osobisty istnieje w dwóch wersjach: papierowej i elektronicznej. Papierowy dowód (stara karta 125 kHz) ma tylko numer i zdjęcie - każdy może go podrobić, jeśli ma odpowiedni sprzęt. Elektroniczny dowód (SIO) to plik cyfrowy podpisany przez urząd państwowy - każda zmiana w pliku unieważnia podpis. Czytnik sprawdza podpis przed otwarciem drzwi: "Czy ten dowód został wystawiony przez zaufane źródło? Czy nie został zmieniony?" SIO może być przechowywany na różnych nośnikach - karcie, smartfonie (Apple Wallet), opasce, zegarku - bo to tylko plik. To jak plik PDF podpisany certyfikatem: możesz go mieć na pendrivie, w chmurze, na telefonie - wszędzie działa tak samo.

Dywersyfikacja kluczy - analogia z bankiem: Gdyby bank używał tego samego kodu PIN dla wszystkich klientów, złamanie jednego kodu dałoby dostęp do wszystkich kont. W HID Seos każda karta ma unikalny klucz szyfrujący, wygenerowany z klucza głównego systemu i unikalnego identyfikatora karty. Złamanie klucza jednej karty (teoretycznie możliwe, ale praktycznie niewykonalne dla AES-128) dałoby dostęp tylko do tej jednej karty - reszta systemu pozostaje bezpieczna. To fundamentalna różnica w podejściu do bezpieczeństwa: MIFARE Classic zakładał, że wszyscy mają ten sam klucz (co było katastrofą, gdy klucz wyciekł), Seos zakłada, że każdy ma własny klucz. W połączeniu z OSDP Secure Channel daje to szyfrowanie na całej drodze: karta ↔ czytnik (AES) ↔ kontroler (AES) - end-to-end.

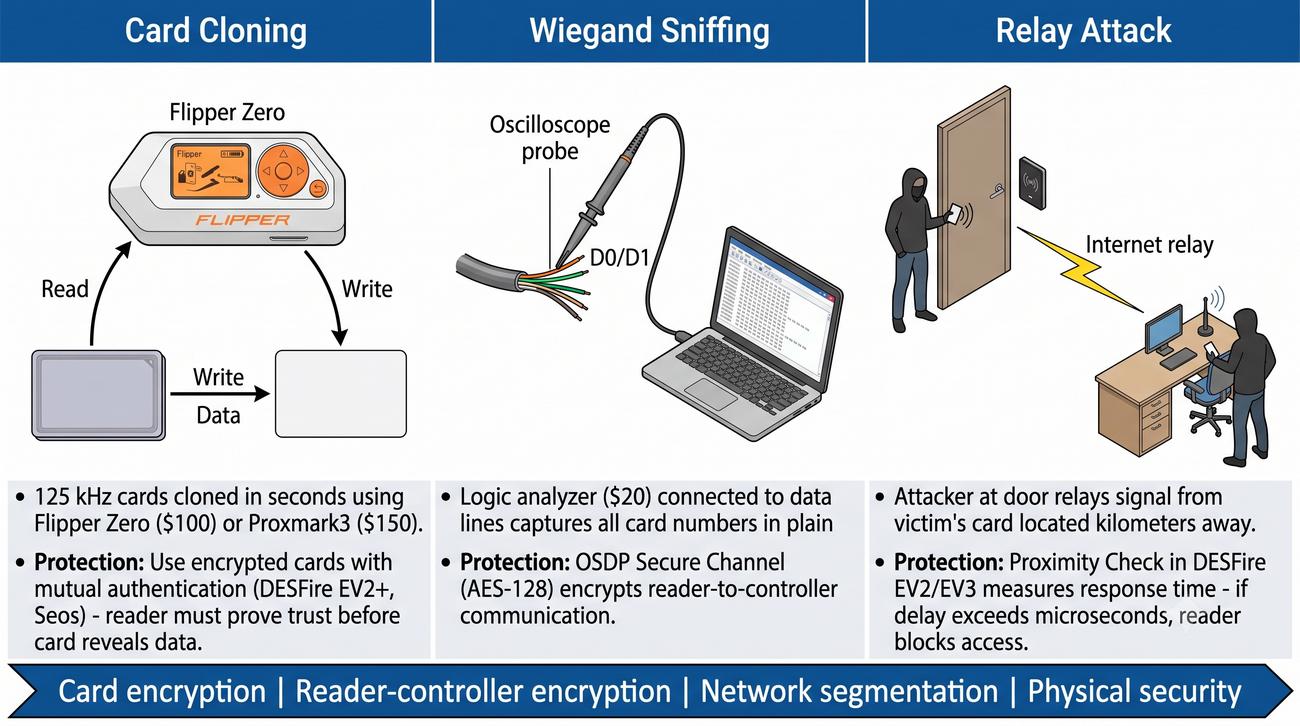

Relay attack - jak to działa krok po kroku? Wyobraź sobie, że jesteś w biurze, a twoja karta dostępu leży na biurku w kurtce. Atakujący stoi obok drzwi wejściowych z czytnikiem RFID podłączonym do laptopa. Jego wspólnik stoi przy twoim biurku (lub nawet na korytarzu obok) z anteną, która symuluje czytnik. Antena wspólnika budzi twoją kartę i odczytuje jej sygnał - ale zamiast go przetworzyć, przesyła go przez internet (przez telefon komórkowy) do czytnika atakującego przy drzwiach. Czytnik przy drzwiach emituje ten sygnał dalej do kontrolera - i drzwi się otwierają. Atakujący wchodzi, twoja karta nigdy nie opuściła biurka, a system loguje: "Karta #12345 otworzyła drzwi o 14:32" - ty nawet nie wiesz, że ktoś wszedł. Proximity Check w DESFire EV2+ mierzy czas od wysłania wyzwania do otrzymania odpowiedzi - jeśli trwa to dłużej niż oczekiwany czas propagacji fali radiowej na odległość 10 cm (~0.3 ns), czytnik odrzuca transmisję.

Dlaczego to wszystko jest ważne dla studenta? Ponieważ podstawowe zabezpieczenia (karta 125 kHz + Wiegand) są tak słabe, że złamanie ich nie wymaga specjalistycznej wiedzy - 14-latek z tutorialem z YouTube może sklonować kartę sąsiada w 5 minut. Na rynku dostępne są gotowe urządzenia (Flipper Zero, Proxmark3, ChameleonUltra) za kilkaset złotych, które robią to automatycznie. Instalując system KD dla klienta, bierzesz odpowiedzialność za jego bezpieczeństwo. Jeśli zainstalujesz system 125 kHz + Wiegand w biurze, które później zostanie okradzione, a śledztwo wykaże, że drzwi otworzono sklonowaną kartą - odpowiedzialność prawna i finansowa spada na projektanta i instalatora. Znajomość tych zagrożeń to nie teoria - to praktyczna odpowiedzialność zawodowa.

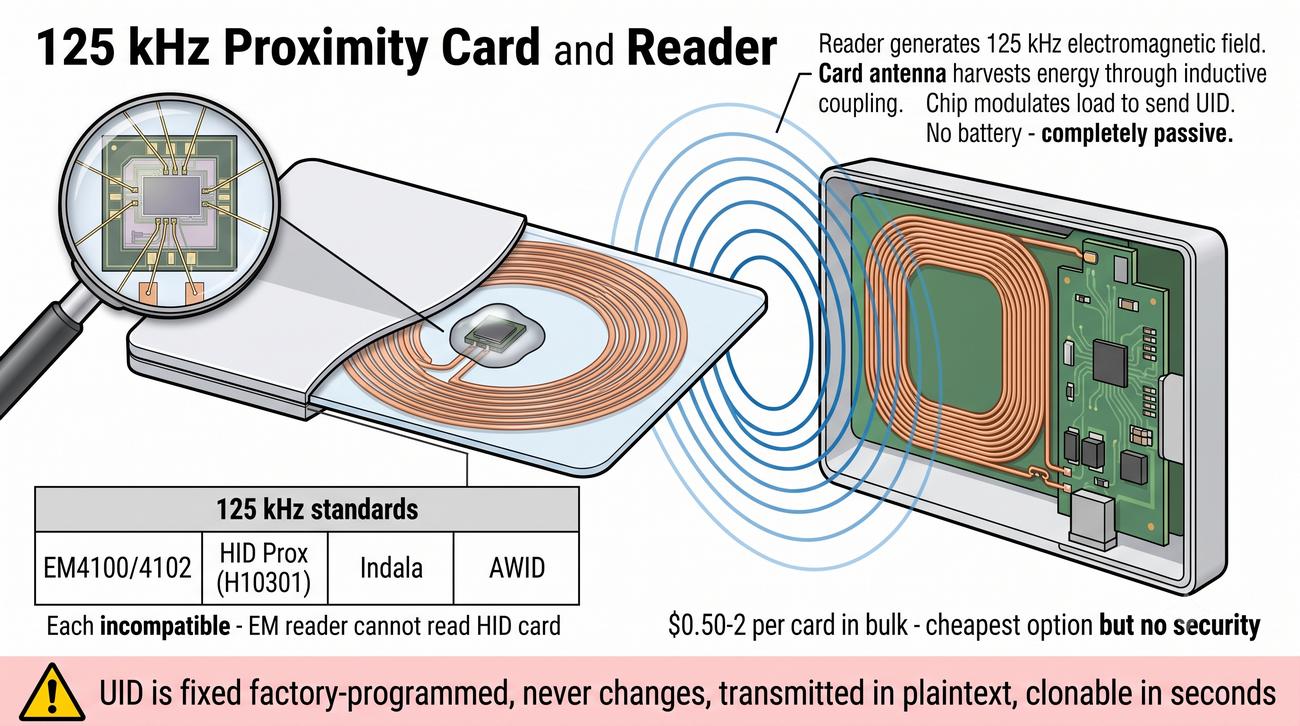

Jak działa karta 125 kHz od środka? W środku plastikowej karty znajduje się płaska cewka (antena) wykonana z drukowanego przewodu oraz mikroskopijny układ scalony (często goły chip zalany kroplą żywicy). Gdy karta znajdzie się w polu elektromagnetycznym czytnika, w cewce indukuje się napięcie - prostowane i stabilizowane zasila układ scalony. Układ zaczyna wysyłać zakodowany numer UID, przełączając obciążenie cewki (load modulation). Całość jest biernie - karta nie emituje własnych fal, tylko moduluje pole czytnika. To dlatego karty 125 kHz są tak tanie - układ scalony kosztuje producenta ~0.10-0.30 USD, a cewka to kilka centów miedzi. Niestety, ta prostota oznacza, że nie ma miejsca na szyfrowanie - cała "inteligencja" karty to nadawanie UID w pętli, dopóki karta jest w polu.

Dlaczego karty 125 kHz wciąż istnieją? Głównie przez bezwładność i koszty. Wymiana 10 000 kart w korporacji to wydatek rzędu 30 000-100 000 zł (karty + robocizna + nowe czytniki). Dla firmy, która ma działający system od 15 lat, to trudna decyzja budżetowa, szczególnie jeśli "nic się nie stało". Producentom czytników też się nie opłaca wycofywać obsługi 125 kHz, bo straciliby ogromny rynek modernizacji. Dlatego karty 125 kHz będą z nami jeszcze długo - ale świadomy instalator powinien zawsze proponować klientowi migrację na bezpieczniejsze technologie, przynajmniej dla krytycznych stref. W nowych instalacjach stosowanie kart 125 kHz powinno być ograniczone do sytuacji, gdzie koszt jest jedynym kryterium, a zagrożenie niskie (np. wejście do szatni, a nie do serwerowni).

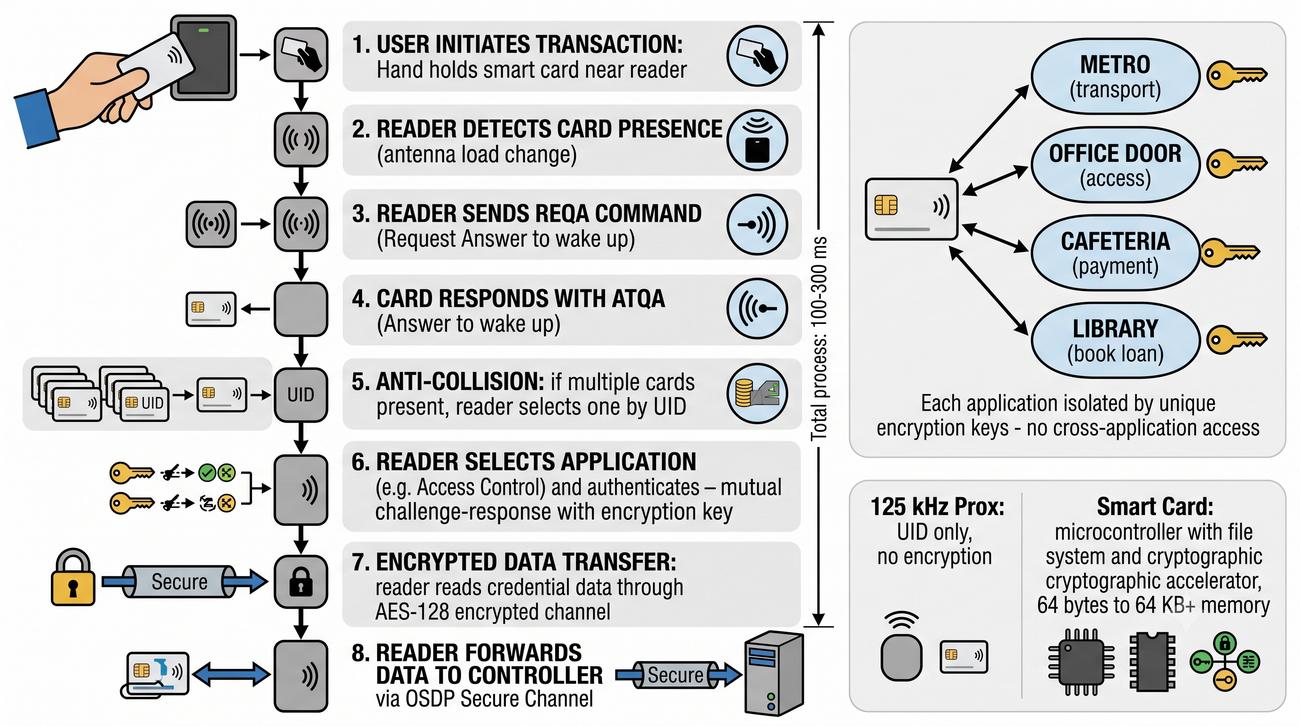

Jak działa karta SMART krok po kroku? 1) Przykładasz kartę do czytnika. 2) Czytnik wykrywa obecność karty (zmiana obciążenia anteny). 3) Czytnik wysyła polecenie REQA (Request Answer to wake up). 4) Karta odpowiada ATQA (Answer To wake up) - "jestem tu, jestem zgodna z ISO 14443". 5) Czytnik przeprowadza antykolizję - jeśli w zasięgu jest kilka kart, wybiera jedną. 6) Czytnik wybiera aplikację (np. "KD") i uwierzytelnia się do niej - wysyła wyzwanie, karta sprawdza, czy czytnik zna klucz, czytnik sprawdza, czy karta zna klucz (wzajemne uwierzytelnienie). 7) Po pomyślnym uwierzytelnieniu czytnik może odczytać dane z karty przez szyfrowany kanał. 8) Czytnik przesyła dane przez OSDP Secure Channel do kontrolera. Całość trwa 100-300 ms - szybciej niż mrugnięcie okiem.

Wielozadaniowość karty SMART - przykład z życia: Student ma jedną kartę MIFARE DESFire. Rano przykłada ją do czytnika w metrze (aplikacja transportowa - opłata za przejazd). Wchodzi na uczelnię - przykłada do czytnika przy wejściu (aplikacja KD). W bibliotece wypożycza książkę - ta sama karta (aplikacja biblioteczna). W stołówce płaci za obiad - ta sama karta (aplikacja płatnicza). Na wykładzie loguje się do systemu obecności - ta sama karta. Każda z tych aplikacji jest odizolowana od pozostałych osobnymi kluczami szyfrującymi. Uczelnia nie ma dostępu do danych transportowych, metro nie ma dostępu do danych płatniczych. To jak mieć w jednym kawałku plastiku osobne karty kredytowe, identyfikatory i bilety - wszystkie zabezpieczone indywidualnymi PIN-ami.

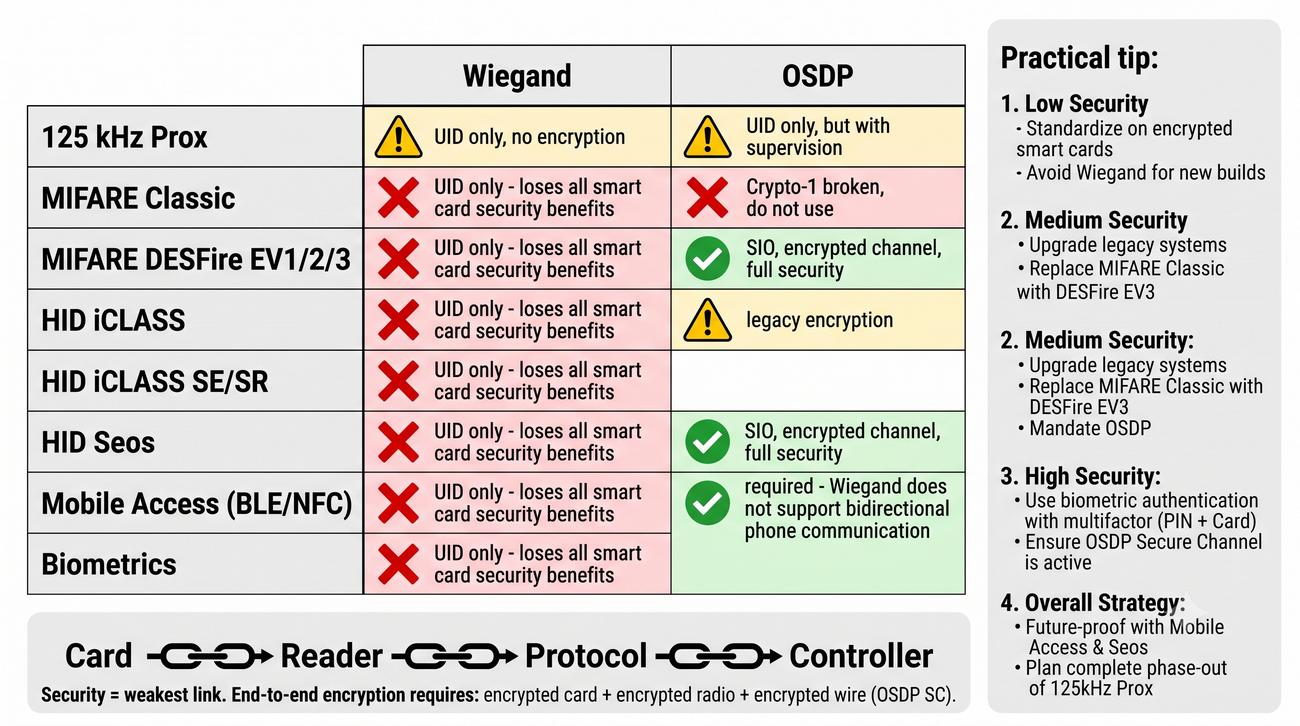

Najważniejsza zasada - łańcuch bezpieczeństwa: Bezpieczeństwo systemu KD jest tak silne, jak jego najsłabsze ogniwo. Jeśli masz najlepszą kartę Seos (szyfrowanie AES, uwierzytelnianie wzajemne) ale czytnik komunikuje się z kontrolerem przez Wiegand (czysty tekst), to atakujący nie musi atakować karty - wystarczy, że podłączy się do kabla Wiegand i przechwyci numer karty po odszyfrowaniu przez czytnik. Podobnie, jeśli masz OSDP Secure Channel między czytnikiem a kontrolerem, ale używasz kart 125 kHz, atakujący atakuje kartę - skanuje ją z odległości i klonuje. Prawdziwe bezpieczeństwo end-to-end wymaga: karta z szyfrowaniem (DESFire/Seos) + szyfrowana komunikacja radiowa (karta ↔ czytnik) + szyfrowana komunikacja przewodowa (czytnik ↔ kontroler przez OSDP SC).

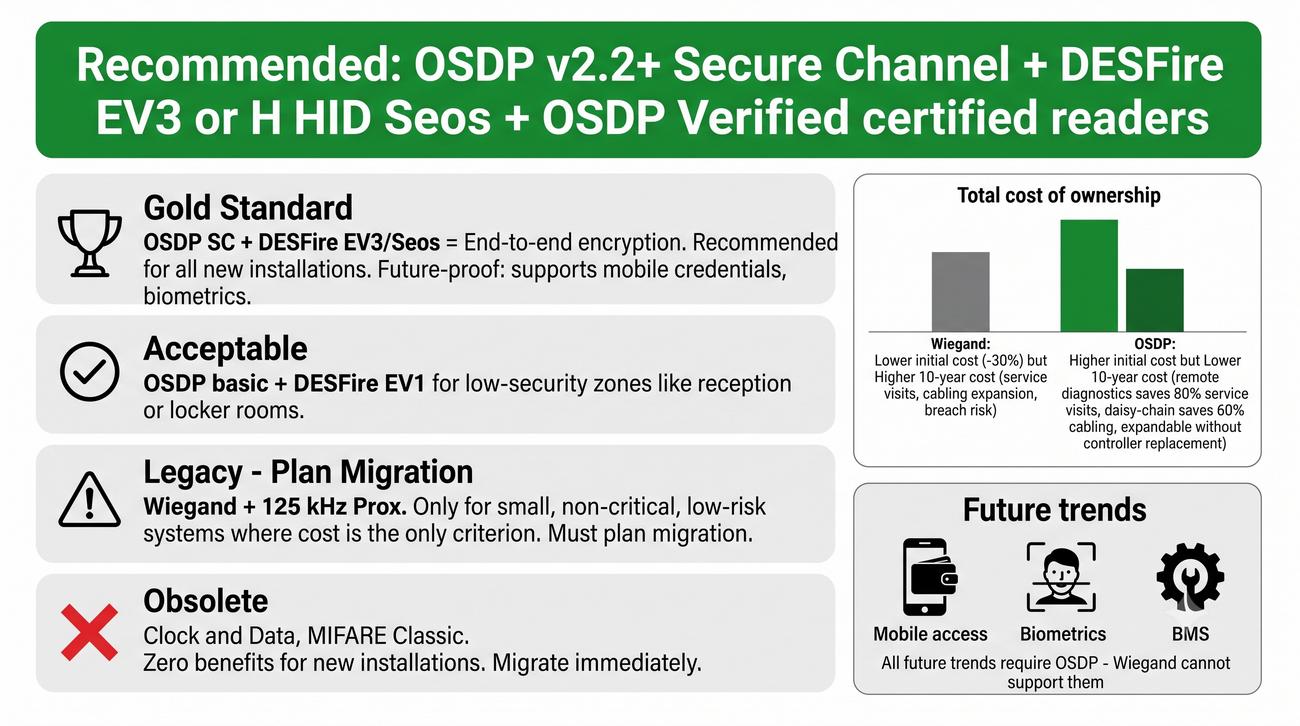

Praktyczne wskazówki przy projektowaniu: 1) Jeśli klient ma już karty 125 kHz i chce je zachować, możesz użyć konwertera Wiegand→OSDP dla supervision, ale bezpieczeństwo nie wzrośnie dramatycznie. 2) Jeśli klient zaczyna od zera - OSDP + DESFire EV3 to minimum. 3) Do stref o najwyższym rygorze (serwerownia, laboratorium, archiwum) - OSDP SC + Seos + czytnik z certyfikatem OSDP Verified. 4) Do stref publicznych (recepcja, szatnia) - OSDP basic + DESFire EV1 może wystarczyć. 5) Nigdy nie łącz Wieganda z kartami SMART - to jak kupić sejf z zamkiem szyfrowym i zostawić go otwartego. 6) Pamiętaj o przyszłości: klient może za 2 lata chcieć dodać dostęp mobilny - OSDP to umożliwia, Wiegand nie.

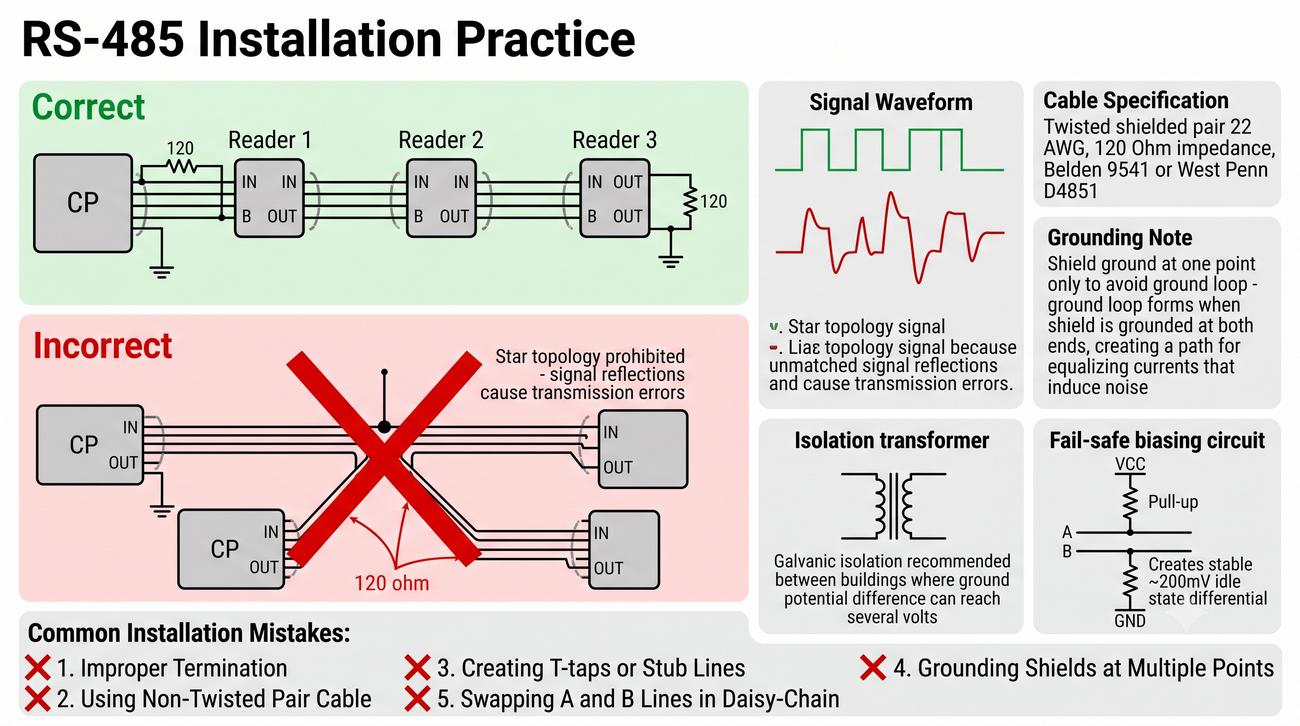

Dlaczego RS-485 jest taki skomplikowany? RS-485 został zaprojektowany w latach 80. do pracy w trudnych warunkach przemysłowych - w halach fabrycznych z silnikami, spawarkami i piecami indukcyjnymi, które generują ogromne zakłócenia elektromagnetyczne. Transmisja różnicowa sprawia, że zakłócenia wpływające na obie linie (A i B) są ignorowane - ważna jest tylko różnica. To jak rozmowa w hałaśliwym barze: jeśli oboje mówicie tym samym tonem, zakłócenia tła dotykają was jednakowo i wciąż się słyszycie. Daisy-chain (łańcuch) jest wymagany, ponieważ sygnał RS-485 biegnie wzdłuż kabla jak fala w basenie - jeśli natrafi na rozwidlenie (gwiazdę), część fali odbija się i wraca, zakłócając oryginalny sygnał. Rezystory terminujące na końcach absorbują falę, żeby się nie odbijała.

Najczęstsze błędy instalacyjne studentów: 1) Podłączenie czytników w topologii gwiazdy - "bo tak wygodniej" - objawia się losowymi błędami transmisji, które są piekielnie trudne do zdiagnozowania. 2) Brak rezystorów terminujących na końcach - sygnał odbija się i nakłada na następny, powodując błędy przy wyższych prędkościach. 3) Uziemienie ekranu w dwóch punktach - tworzy się pętla masy, w której płyną prądy wyrównawcze, indukujące zakłócenia w ekranie. 4) Zbyt długie odgałęzienia (stub) - każde odgałęzienie dłuższe niż 30 cm działa jak antena i zbiera zakłócenia. 5) Użycie zwykłego kabla zamiast skrętki 120 omów - dopasowanie impedancyjne jest kluczowe dla jakości sygnału. Pamiętaj: RS-485 jest wyrozumiały dla małych błędów na krótkich dystansach, ale przy 1200 m i 115 200 bps każdy błąd w instalacji ujawni się boleśnie.

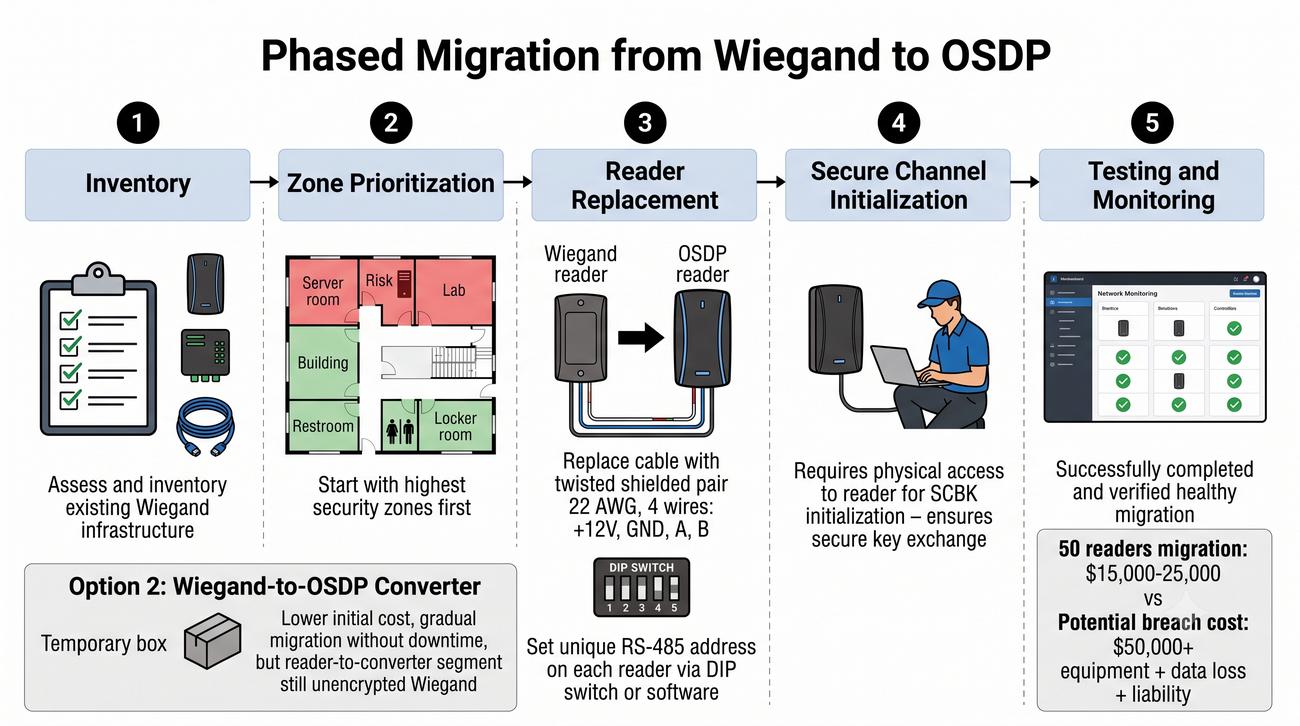

Jak zaplanować migrację krok po kroku? 1) Inwentaryzacja - zidentyfikuj wszystkie czytniki, kontrolery i okablowanie. Określ, które kontrolery obsługują OSDP (sprawdź dokumentację lub skontaktuj się z producentem). 2) Podział na strefy - zacznij od stref o najwyższym ryzyku (serwerownia, laboratorium, archiwum). Tam wymień czytniki w pierwszej kolejności. Strefy o niskim ryzyku (wc, szatnia) mogą poczekać. 3) Okablowanie - jeśli istniejący kabel Wiegand ma wystarczającą liczbę żył (min. 4), możesz go wykorzystać tymczasowo dla OSDP basic. Dla Secure Channel zaleca się nową skrętkę. 4) Konfiguracja - ustaw adresy RS-485, zainicjalizuj SCBK. 5) Testowanie - przetestuj każdy czytnik w trybie basic i SC. 6) Dokumentacja - zapisz adresy, klucze SCBK, topologię magistrali. 7) Monitoring - po migracji monitoruj system przez kilka tygodni, czy nie występują błędy transmisji.

Koszt migracji - czy to się opłaca? Wymiana 50 czytników z Wieganda na OSDP to koszt ~15 000-25 000 zł (czytniki + okablowanie + robocizna). Dla porównania, koszt włamania z użyciem sklonowanej karty do serwerowni z 50 000 zł sprzętem - nie mówiąc o danych. Koszt audytu powłamaniowego, wymiany zamków, odszkodowań - często przewyższa koszt prewencyjnej migracji. Dodatkowo OSDP daje oszczędności eksploatacyjne: zdalna diagnostyka (nie trzeba jeździć do każdego czytnika), mniej kabla (daisy-chain zamiast gwiazdy), możliwość zdalnej zmiany konfiguracji (kolor LED, głośność buzzera). W perspektywie 10-letniego cyklu życia systemu, OSDP jest tańszy niż Wiegand - mimo wyższego kosztu początkowego. To jak zakup energooszczędnego samochodu: droższy na starcie, tańszy w eksploatacji.

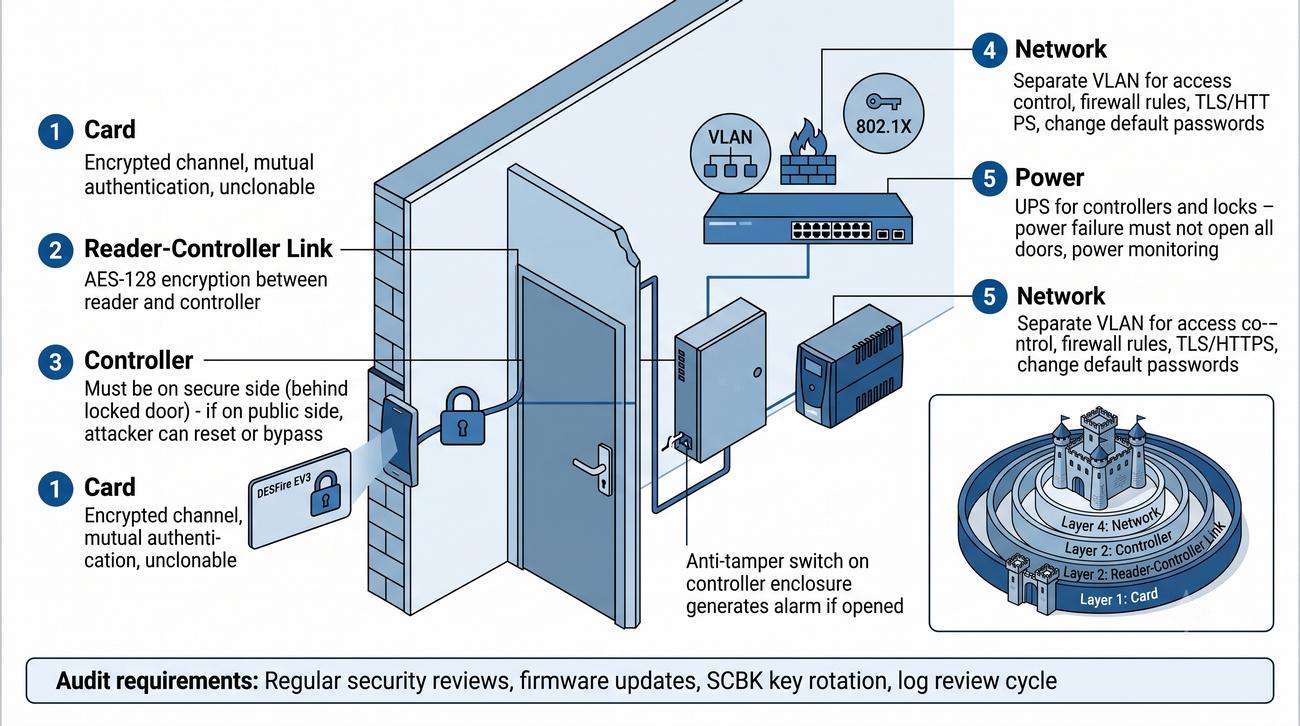

Czym jest Defense in Depth w kontekście KD? To strategia, która zakłada, że każda warstwa systemu może zostać przełamana - i projektujemy system tak, aby przełamanie jednej warstwy nie skompromitowało całości. Przykład: Atakujący może przechwycić komunikację radiową karty z czytnikiem (warstwa 1) - ale jeśli karta używa szyfrowania (DESFire), atakujący zobaczy tylko zaszyfrowane dane. Atakujący może podłączyć się do kabla między czytnikiem a kontrolerem (warstwa 2) - ale jeśli transmisja jest szyfrowana przez OSDP SC, zobaczy tylko losowe bity. Atakujący może włamać się do sieci KD (warstwa 3) - ale jeśli sieć jest odizolowana VLAN-em i kontrolery mają silne hasła, to włamanie jest trudne. Atakujący może fizycznie otworzyć kontroler (warstwa 4) - ale jeśli kontroler ma tamper switch (wyłącznik sabotażowy), generuje alarm. Każda warstwa utrudnia atak, a łączny wysiłek potrzebny do przełamania wszystkich warstw jest nieopłacalny.

Fizyczne bezpieczeństwo kontrolera - często pomijane: W wielu instalacjach kontroler jest montowany nad sufitem podwieszanym lub w szafie RACK na korytarzu - czyli po stronie publicznej (przed drzwiami). Atakujący może otworzyć klapkę, odłączyć zasilanie, zewrzeć styki przekaźnika (otwierając drzwi) lub zresetować kontroler do ustawień fabrycznych. Zasada: kontroler ZAWSZE powinien być po stronie chronionej (za drzwiami, które kontroluje). Jeśli fizycznie nie jest to możliwe, należy zastosować obudowę antysabotażową z czujnikiem otwarcia, monitoringiem 24/7 i alarmem. W systemach fail-safe (drzwi otwierają się przy braku zasilania - zgodnie z przepisami przeciwpożarowymi) odcięcie zasilania kontrolera otwiera drzwi - to kolejny wektor ataku. Dlatego UPS i monitoring zasilania są krytyczne.

Koszty cyklu życia systemu KD (TCO - Total Cost of Ownership): Wybór technologii na etapie projektowania ma ogromny wpływ na koszty w ciągu 10-15 lat eksploatacji. System 125 kHz + Wiegand może być tańszy o 30% na starcie, ale w ciągu 10 lat wygeneruje wyższe koszty: wymiana kart (gdy zabraknie unikalnych numerów), dojazdy serwisowe (bo nie ma zdalnej diagnostyki), dodatkowe okablowanie (przy rozbudowie o nowe drzwi), a w najgorszym przypadku - koszty włamania i utraty danych. System OSDP + DESFire jest droższy na początku, ale tańszy w eksploatacji: zdalna diagnostyka eliminuje 80% wizyt serwisowych, daisy-chain redukuje koszty okablowania o 60%, możliwość dodania nowych czytników bez wymiany kontrolera opóźnia kolejną inwestycję o lata. W perspektywie TCO, OSDP jest tańszy niż Wiegand.

Przyszłość systemów KD: Branża zmierza w kierunku kredencjałów mobilnych (telefon jako karta - HID Mobile Access, Apple Wallet, Google Pay), biometrii (rozpoznawanie twarzy z weryfikacją żywotności, odcisk palca) oraz integracji z systemami zarządzania budynkiem (BMS - Building Management Systems). Wszystkie te trendy wymagają szyfrowanej, dwukierunkowej komunikacji między czytnikiem a kontrolerem - czyli OSDP. Jeśli dzisiaj zainstalujesz system oparty na Wiegandzie, za 5 lat przy modernizacji do dostępu mobilnego będziesz musiał wymienić wszystkie czytniki. Jeśli zainstalujesz OSDP, dodanie dostępu mobilnego to tylko aktualizacja oprogramowania i dystrybucja kredencjałów na telefony. Wybór należy do ciebie - jako projektanta, integratora, instalatora. Wiedza przedstawiona w tym materiale daje ci narzędzia do podjęcia świadomej decyzji.

Niniejszy materiał został opracowany na podstawie wiarygodnych źródeł branżowych, norm międzynarodowych oraz dokumentacji technicznej producentów systemów kontroli dostępu. Wszystkie informacje techniczne zostały zweryfikowane z aktualnymi specyfikacjami producentów i normami. Ze względu na dynamiczny rozwój technologii, zaleca się regularne sprawdzanie aktualnych wersji standardów i dokumentacji u producentów. SIA regularnie aktualizuje standard OSDP - najnowsza wersja to v2.2.2 z października 2024. Program certyfikacji OSDP Verified jest stale rozwijany, a lista certyfikowanych urządzeń jest dostępna na stronie securityindustry.org.

Dla studentów - jak zgłębić temat? 1) Pobierz darmową bibliotekę LibOSDP (C, Python, Rust) z GitHub i przeanalizuj przykłady - zobaczysz, jak wygląda prawdziwa implementacja protokołu. 2) Kup Proxmark3 (~1200 zł) lub ChameleonUltra (~200 zł) i poćwicz odczytywanie różnych kart RFID na własne ryzyko (tylko na swoich kartach!). 3) Przeczytaj specyfikację IEC 60839-11-5 (dostępna u SIA za symboliczną opłatą) - zrozumiesz strukturę pakietów OSDP. 4) Obejrzyj nagrania z konferencji OSDP InteropFest na YouTube - zobaczysz, jak producenci testują interoperacyjność. 5) Zainstaluj w domu prosty system OSDP (np. HID Signo + kontroler Mercury) i przeprowadź migrację z Wieganda - praktyka to najlepszy nauczyciel. Znajomość przedstawionych w tym materiale zagadnień stanowi niezbędne minimum wiedzy dla każdego specjalisty ds. kontroli dostępu.
