Technologie światłowodowe zrewolucjonizowały telekomunikację w sposób porównywalny z wynalezieniem telegrafu, umożliwiając przesyłanie danych z prędkościami rzędu terabitów na sekundę na odległości tysięcy kilometrów. Wykorzystanie światła jako nośnika informacji w połączeniu ze szklanymi włóknami o niezwykłej czystości pozwoliło na pokonanie fundamentalnych ograniczeń fizycznych kabli miedzianych, które przy wysokich częstotliwościach charakteryzują się znacznym tłumieniem i podatnością na zakłócenia elektromagnetyczne, uniemożliwiając transmisję na duże odległości.

Podstawowa zasada działania światłowodu opiera się na zjawisku całkowitego wewnętrznego odbicia, które zachodzi na granicy dwóch ośrodków o różnych współczynnikach załamania światła. Fala elektromagnetyczna wprowadzona do rdzenia światłowodu odbija się od granicy rdzeń-płaszcz pod kątem większym od kąta krytycznego, co uniemożliwia jej ucieczkę na zewnątrz włókna. Dzięki tej prostej, lecz genialnej zasadzie możliwe jest prowadzenie światła na dystansach dziesiątek kilometrów przy stratach mocy rzędu zaledwie kilku decybeli.

Współczesna gospodarka cyfrowa, obejmująca streaming wideo w jakości 4K i 8K, przetwarzanie w chmurze, wideokonferencje, Internet Rzeczy i sieci 5G, opiera się w całości na niewidzialnej infrastrukturze światłowodowej rozciągniętej na całym globie. Każde zapytanie wysłane z przeglądarki internetowej, każdy e-mail i każde połączenie VoIP wędruje przez setki kilometrów światłowodów, zanim dotrze do docelowego serwera. Zrozumienie zasad działania tych technologii jest absolutnie niezbędne dla każdego inżyniera sieci telekomunikacyjnych.

Refrakcja, czyli załamanie światła, to fundamentalne zjawisko fizyczne polegające na zmianie kierunku propagacji fali elektromagnetycznej przy przejściu przez granicę dwóch ośrodków o różnych współczynnikach załamania. Zjawisko to opisuje prawo Snelliusa, które wiąże ze sobą kąt padania i kąt załamania z wartościami współczynników załamania obu ośrodków. Współczynnik załamania światła definiowany jest jako stosunek prędkości światła w próżni do prędkości światła w danym ośrodku materialnym i stanowi kluczowy parametr determinujący propagację promieni świetlnych wewnątrz światłowodu.

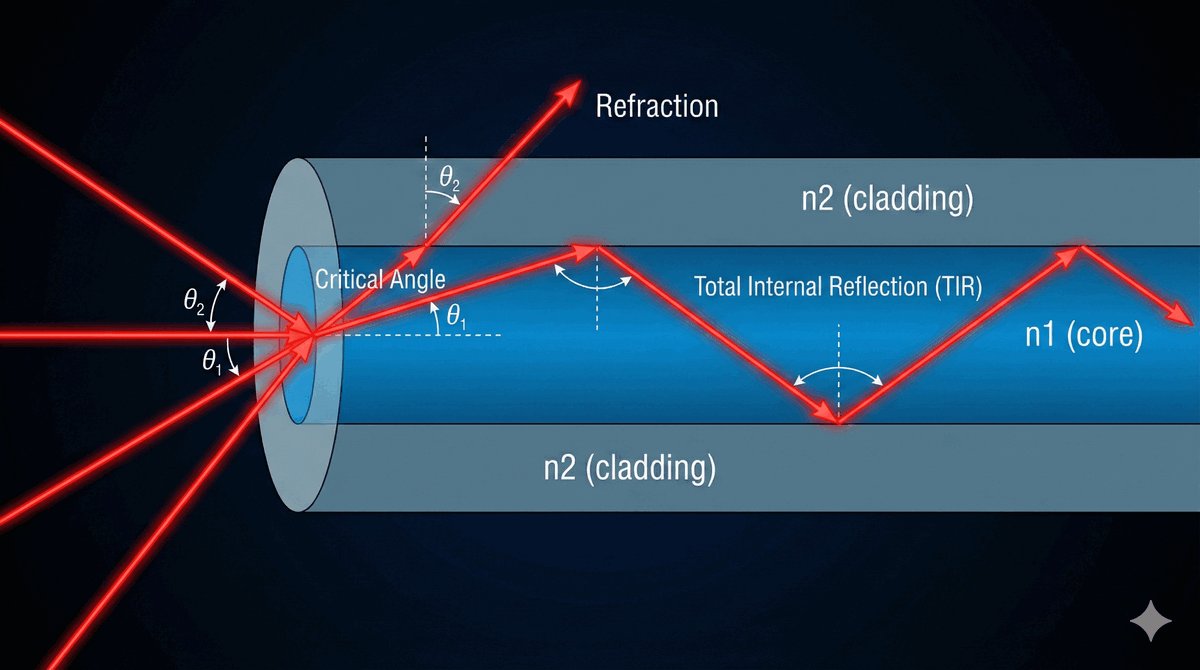

Całkowite wewnętrzne odbicie zachodzi wówczas, gdy światło propagujące się w ośrodku o wyższym współczynniku załamania pada na granicę z ośrodkiem o niższym współczynniku pod kątem większym od kąta krytycznego. Przy takiej geometrii cała energia fali świetlnej zostaje odbita z powrotem do rdzenia, co uniemożliwia jej ucieczkę na zewnątrz włókna. Kąt krytyczny zależy bezpośrednio od stosunku współczynników załamania obu ośrodków, a jego precyzyjne wyznaczenie jest niezbędne przy projektowaniu parametrów geometrycznych światłowodu.

W praktyce światłowód wykorzystuje zjawisko całkowitego wewnętrznego odbicia do prowadzenia światła wzdłuż włókna na odległości wielu kilometrów, przy czym każdy promień świetlny odbija się od granicy rdzeń-płaszcz tysiące razy na każdym metrze długości. Zrozumienie mechanizmu refrakcji i całkowitego wewnętrznego odbicia pozwala inżynierom projektować włókna o odpowiednich profilach współczynnika załamania, minimalizować straty na zgięciach oraz optymalizować wydajność sprzęgania światła między źródłem a światłowodem. Bez tych zjawisk fizycznych współczesna telekomunikacja optyczna nie mogłaby istnieć.

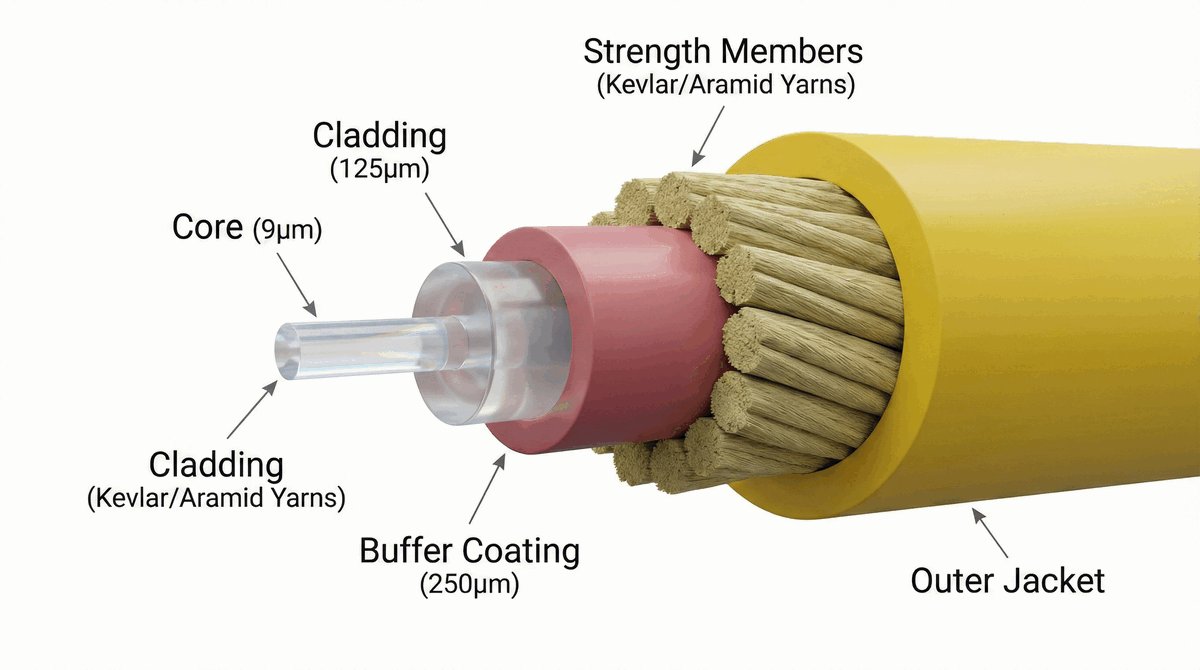

Nowoczesny światłowód to zaawansowana struktura cylindryczna składająca się z kilku koncentrycznych warstw, z których każda pełni precyzyjnie określoną rolę optyczną i mechaniczną. Centralnym elementem jest rdzeń wykonany ze szkła krzemionkowego o niezwykle wysokiej czystości, celowo domieszkowanego germanem lub fosforem w celu podniesienia współczynnika załamania. Wokół rdzenia znajduje się płaszcz ze szkła o nieco niższym współczynniku załamania, uzyskanym przez domieszkowanie borem lub fluorem, i to właśnie ta różnica współczynników umożliwia całkowite wewnętrzne odbicie i prowadzenie światła w rdzeniu.

Bezpośrednio na płaszcz nakładana jest elastyczna powłoka ochronna z akrylanu lub poliimidu, która chroni kruche włókno szklane przed wilgocią, zarysowaniami i mikrouszkodzeniami mogącymi powstać podczas produkcji i instalacji. Standardowa średnica zewnętrzna włókna z powłoką wynosi 250 mikrometrów, a w kablach wielowłóknowych poszczególne włókna są kodowane kolorami dla łatwej identyfikacji podczas prac spawalniczych i krosowych. Wokół zestawu włókien umieszczana jest warstwa wzmacniająca z włókien aramidowych, które zapewniają wytrzymałość na rozciąganie i chronią przed zgnieceniem.

Zewnętrzny płaszcz kabla wykonuje się z polietylenu, poliwęglanu lub materiałów LSZH do zastosowań wewnątrz budynków, który chroni całą konstrukcję przed promieniowaniem UV, wilgocią i uszkodzeniami mechanicznymi. W kablach przeznaczonych do instalacji zewnętrznych stosuje się dodatkowo pancerz z taśm stalowych lub drutów stalowych, co zapobiega przecięciu kabla przez gryzonie lub podczas prac ziemnych. Wielowarstwowa konstrukcja nowoczesnych kabli światłowodowych zapewnia im żywotność sięgającą 20-30 lat w najtrudniejszych warunkach środowiskowych.

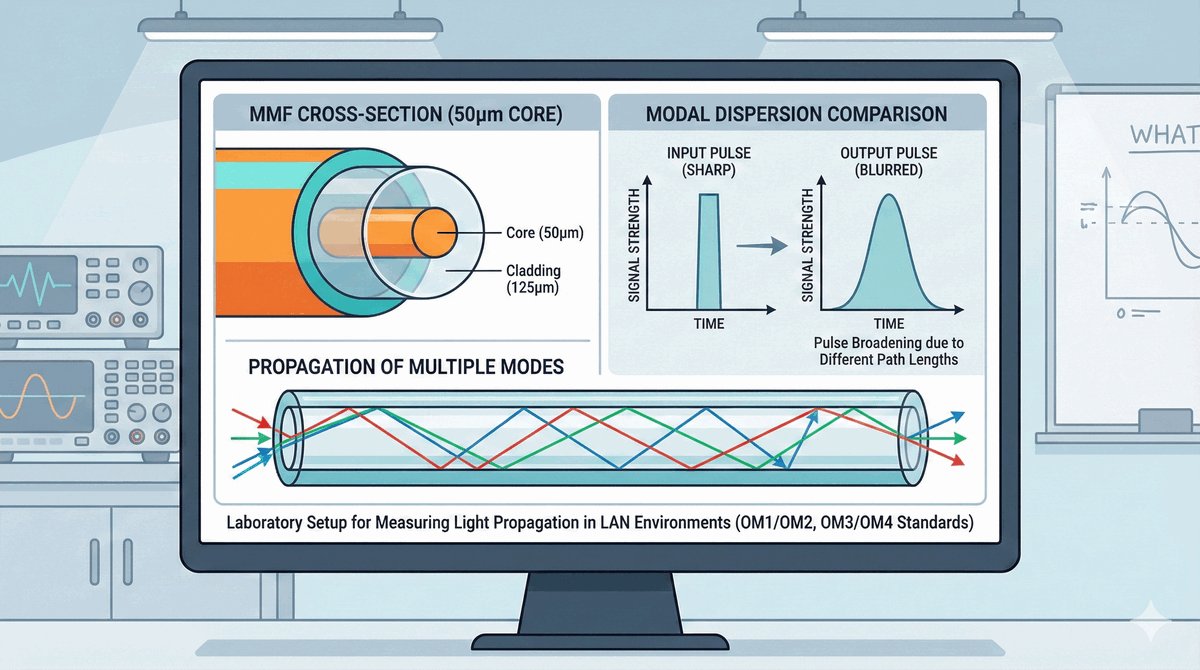

Światłowody wielomodowe mają rdzeń o średnicy 50 lub 62,5 mikrometra, co jest wartością kilkukrotnie większą niż w przypadku włókien jednomodowych, umożliwiając jednoczesną propagację wielu modów propagacyjnych. Każdy z tych modów reprezentuje inną drogę optyczną wewnątrz rdzenia, przy czym mody niższego rzędu biegną wzdłuż osi, podczas gdy mody wyższych rzędów odbijają się wielokrotnie od granicy rdzeń-płaszcz. Zjawisko dyspersji modowej, wynikające z różnic w czasach propagacji poszczególnych modów, jest głównym czynnikiem ograniczającym pasmo i zasięg transmisji w MMF.

Źródłami światła w systemach MMF są stosunkowo tanie diody LED oraz lasery VCSEL, które emitują światło o większej szerokości widmowej niż lasery stosowane w SMF, co jest wystarczające na krótkich dystansach. Standardy MMF są sklasyfikowane jako OM1, OM2, OM3, OM4 i OM5, gdzie OM1 obsługuje 1 Gb/s na dystansie do 275 metrów, OM3 umożliwia transmisję 10 Gb/s na 300 metrów, a OM4 osiąga 100 Gb/s na 150 metrów. Kolorystyka płaszczy kabli ułatwia identyfikację standardu w terenie i zapobiega pomyłkom podczas instalacji.

Głównym obszarem zastosowań MMF są sieci lokalne, centra danych i połączenia wewnątrzszafowe w budynkach, gdzie odległości rzadko przekraczają kilkaset metrów. Mimo że SMF zdobywa coraz większą popularność nawet w zastosowaniach wewnątrzbudynkowych ze względu na spadające ceny transceiverów, MMF wciąż oferuje ekonomiczne korzyści przy krótkich połączeniach, szczególnie w środowiskach centrów danych. Przy projektowaniu łączy MMF kluczowe jest uwzględnienie ograniczeń odległościowych dla danej przepustowości oraz wybór odpowiedniej kategorii OM dopasowanej do planowanej szybkości transmisji.

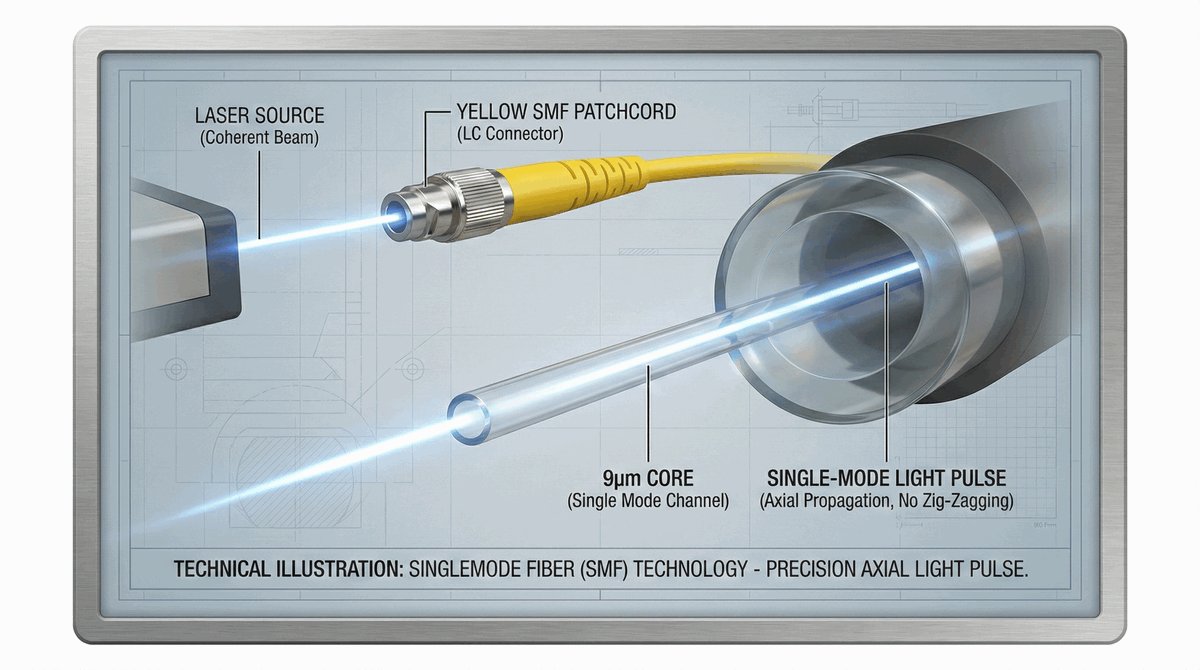

Światłowody jednomodowe są złotym standardem we współczesnych sieciach szkieletowych, metropolitalnych i dostępowych, oferując parametry transmisyjne nieosiągalne dla włókien wielomodowych. Ich rdzeń ma średnicę zaledwie 8-10 mikrometrów, co przy odpowiedniej długości fali wymusza propagację wyłącznie jednego modu podstawowego, eliminując całkowicie zjawisko dyspersji modowej. Brak dyspersji modowej w połączeniu z niskim tłumieniem pozwala na transmisję danych na dystansach setek kilometrów bez konieczności stosowania regeneratorów optoelektronicznych.

Ze względu na bardzo małą średnicę rdzenia, w systemach SMF konieczne jest stosowanie precyzyjnych laserów półprzewodnikowych DFB, które emitują światło o bardzo wąskim widmie i stabilnej częstotliwości. Standardy SMF są precyzyjnie zdefiniowane przez zalecenia ITU-T: G.652 to podstawowe włókno jednomodowe o zerowej dyspersji przy 1310 nm, G.655 to włókno z przesuniętą niezerową dyspersją zoptymalizowane dla systemów DWDM, a G.657 to włókno odporne na zgięcia przeznaczone do instalacji FTTH.

Włókna G.657 zrewolucjonizowały budowę sieci dostępowych, ponieważ można je zginać pod promieniem nawet 5-10 mm bez istotnego wzrostu tłumienia, co jest kluczowe przy instalacjach w mieszkaniach i ciasnych korytkach kablowych. SMF znajduje zastosowanie praktycznie we wszystkich rodzajach sieci telekomunikacyjnych, od podmorskich kabli transoceanicznych przez łącza międzyoperatorskie i sieci metropolitalne, aż po nowoczesne instalacje FTTH o przepustowościach 10 Gb/s i więcej. Uniwersalność i skalowalność SMF czyni go podstawą światowej telekomunikacji.

Tłumienie sygnału optycznego, mierzone w decybelach na kilometr, jest fundamentalnym parametrem decydującym o maksymalnym zasięgu łącza światłowodowego bez konieczności regeneracji sygnału. Głównymi mechanizmami powodującymi tłumienie są absorpcja materiałowa, polegająca na pochłanianiu energii fali świetlnej przez zanieczyszczenia w szkle, szczególnie jony hydroksylowe, których obecność znacząco zwiększa tłumienie w określonych zakresach widma. Drugim istotnym mechanizmem jest rozpraszanie Rayleigha, spowodowane mikroskopijnymi fluktuacjami gęstości szkła, które są nieuniknione w materiale amorficznym i stanowią fizyczną dolną granicę tłumienia światłowodu.

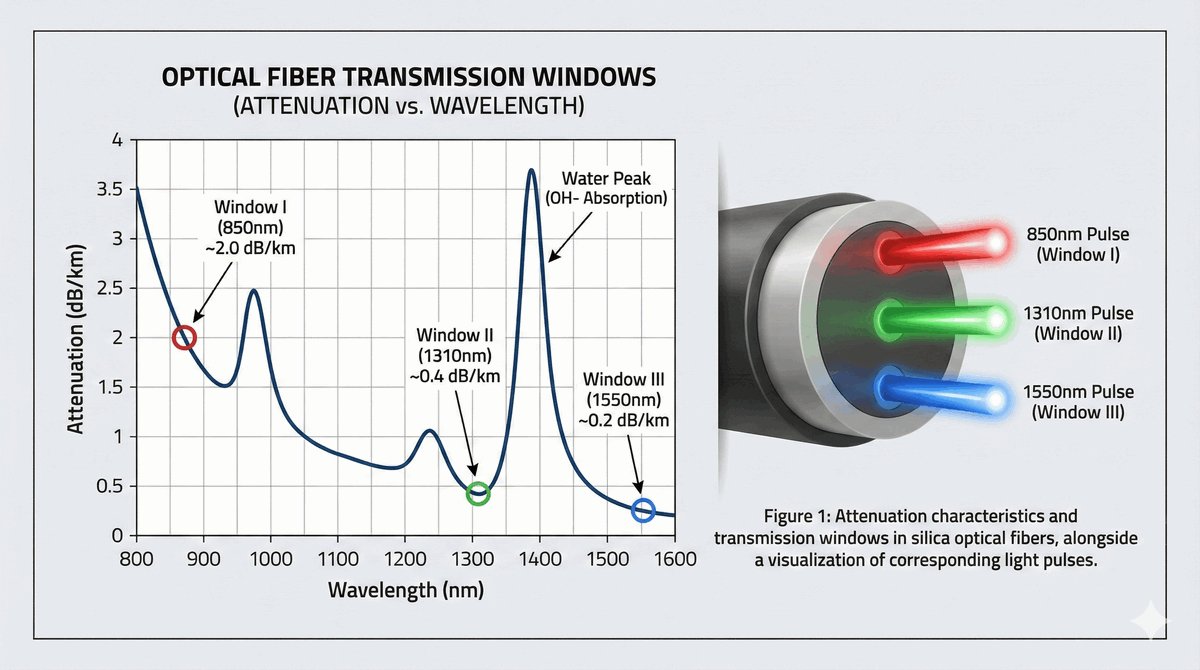

W widmie transmisyjnym światłowodów wyróżnia się trzy główne okna transmisyjne, w których tłumienie osiąga lokalne minima. Pierwsze okno przy długości fali 850 nm charakteryzuje się tłumieniem około 2,5 dB/km i jest wykorzystywane głównie w światłowodach wielomodowych na krótkich dystansach. Drugie okno przy 1310 nm oferuje tłumienie na poziomie 0,35 dB/km i pokrywa się z punktem zerowej dyspersji chromatycznej w standardowych włóknach SMF, co czyni je idealnym dla transmisji na średnie odległości. Trzecie okno przy 1550 nm zapewnia najmniejsze tłumienie sięgające 0,22 dB/km i stanowi podstawę dla długodystansowych systemów DWDM.

W projektowaniu łączy optycznych sumaryczne tłumienie oblicza się poprzez dodanie strat poszczególnych elementów toru: włókna, złączy konektorowych, spawów oraz splitterów i multiplekserów. Całkowity budżet mocy musi uwzględniać nie tylko straty nominalne, ale również margines bezpieczeństwa na starzenie się komponentów, zmiany temperatury i ewentualne przyszłe modyfikacje sieci. Najnowsze włókna jednomodowe osiągają tłumienie bliskie teoretycznej granicy rozpraszania Rayleigha wynoszącej około 0,14 dB/km, co pozwala na budowę łączy o długości setek kilometrów bez wzmacniaczy.

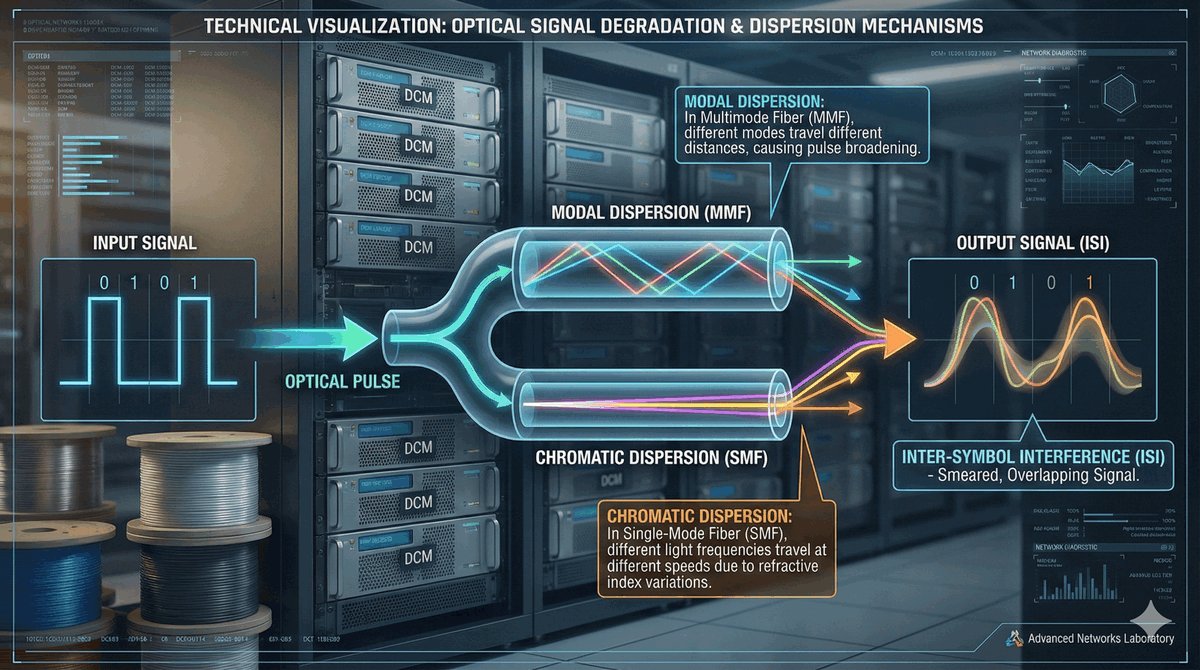

Dyspersja w światłowodach to zjawisko polegające na poszerzaniu się impulsu świetlnego podczas propagacji, co stanowi fundamentalne ograniczenie dla maksymalnej szybkości transmisji i zasięgu łącza optycznego. W światłowodach wielomodowych dominującą rolę odgrywa dyspersja modowa, wynikająca z różnic w długościach dróg optycznych poszczególnych modów propagacji. Mody skośne muszą przebyć dłuższą drogę od modów osiowych, przez co docierają do odbiornika z różnymi opóźnieniami, co powoduje rozmycie impulsu i ogranicza maksymalną częstotliwość modulacji.

W światłowodach jednomodowych kluczowym zjawiskiem jest dyspersja chromatyczna, która składa się z dyspersji materiałowej wynikającej z zależności współczynnika załamania szkła od długości fali oraz dyspersji falowodowej zależnej od geometrii światłowodu. W standardowych włóknach G.652 dyspersja chromatyczna przyjmuje wartość zerową przy 1310 nm i wzrasta do około 17 ps/(nm·km) przy 1550 nm, co oznacza, że impuls świetlny o szerokości widmowej 1 nm po przebyciu 100 km rozszerzy się o 1700 pikosekund. Do kompensacji tego efektu stosuje się dedykowane włókna kompensujące dyspersję o ujemnym współczynniku dyspersji.

Trzecim typem jest dyspersja polaryzacyjna, spowodowana różnicami prędkości propagacji dwóch ortogonalnych stanów polaryzacji światła we włóknie, która ma szczególnie istotne znaczenie w starszych instalacjach i przy szybkościach transmisji powyżej 40 Gb/s. Nowoczesne systemy koherentne z cyfrowym przetwarzaniem sygnału są w stanie w znacznym stopniu kompensować skutki dyspersji chromatycznej i polaryzacyjnej w domenie elektrycznej. Dzięki temu możliwa jest transmisja 100 Gb/s i więcej na dystansach tysięcy kilometrów bez konieczności stosowania kosztownych włókien korekcyjnych w samej trasie optycznej.

Złącza światłowodowe są krytycznymi elementami sieci optycznych, umożliwiającymi wielokrotne łączenie i rozłączanie odcinków włókien w sposób zapewniający minimalne straty optyczne i mechaniczną powtarzalność połączeń. Każde złącze składa się z precyzyjnej ferruli ceramicznej utrzymującej włókno, korpusu z tworzywa lub metalu oraz mechanizmu blokującego zapewniającego stabilny docisk. Precyzja wykonania złącza ma kluczowe znaczenie, ponieważ nawet odchyłka rzędu mikrometra w pozycjonowaniu włókna lub kątowa niedokładność czoła ferruli może spowodować wzrost tłumienia o kilka decybeli.

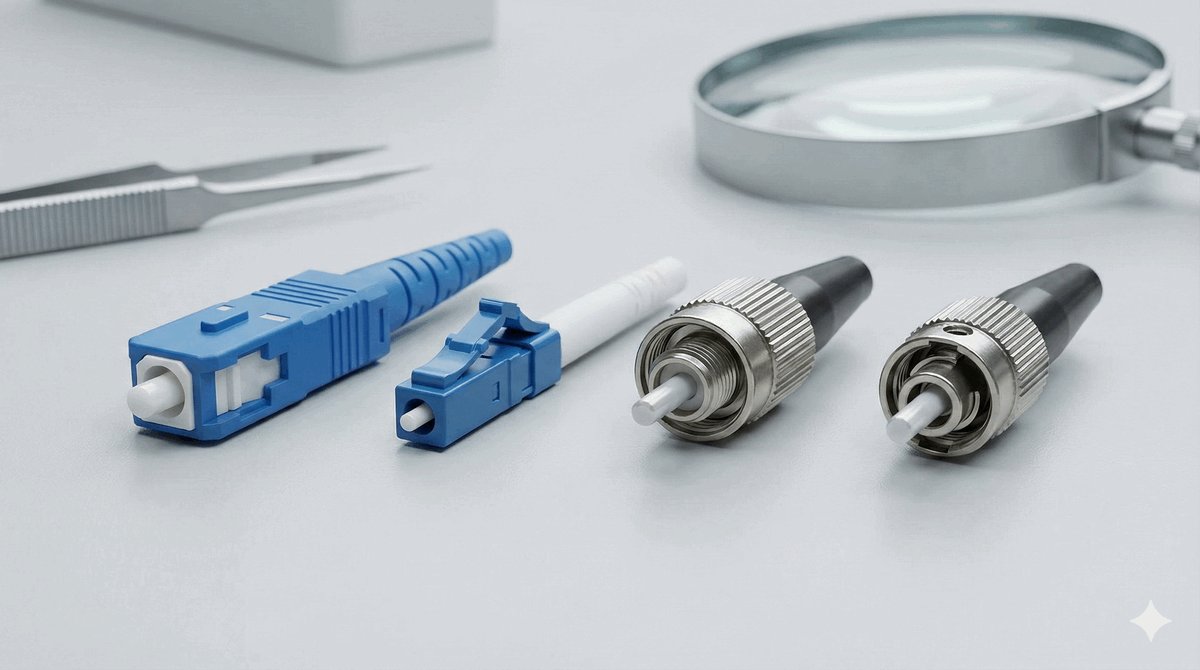

Najbardziej rozpowszechnione typy złączy to SC o kwadratowym korpusie i mechanizmie push-pull, stosowany powszechnie w sieciach PON i pomiarach optycznych, oraz LC o połowie rozmiarów SC, będący standardem we wkładkach SFP i SFP+ w nowoczesnych urządzeniach aktywnych. Złącze FC z gwintowanym pierścieniem zapewnia najwyższą stabilność mechaniczną i jest preferowane w zastosowaniach pomiarowych i sieciach CATV, natomiast złącze ST z mechanizmem bagnetowym jest stopniowo wycofywane z użycia. Wybór odpowiedniego typu złącza zależy od gęstości upakowania portów, wymaganej stabilności i standardów przyjętych w danej sieci.

Każde złącze światłowodowe wprowadza tłumienie rzędu 0,3-0,5 dB oraz wnosi straty odbiciowe zależne od rodzaju szlifu czoła ferruli. W nowoczesnych sieciach telekomunikacyjnych standardem stały się złącza LC/APC ze względu na małe wymiary i niską tłumienność odbiciową, szczególnie istotną w systemach GPON i DWDM. W krytycznych połączeniach backboneowych dąży się do minimalizacji liczby złączy na torze optycznym poprzez stosowanie spawów zamiast złączy konektorowych, co redukuje całkowite tłumienie i zwiększa niezawodność łącza.

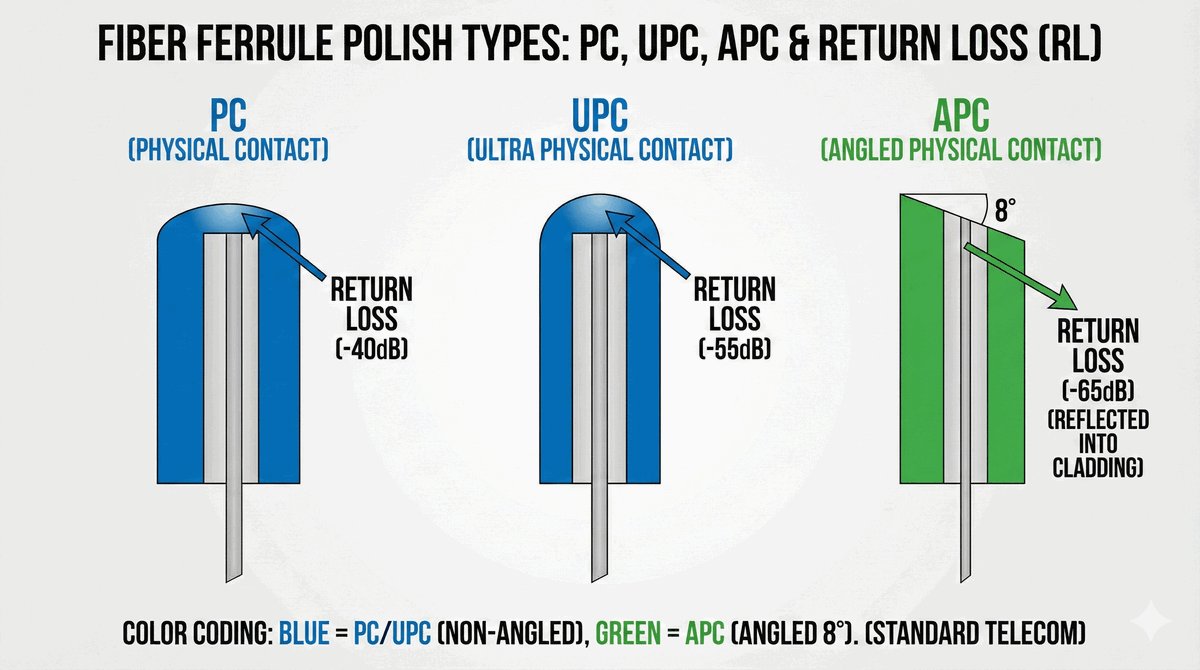

Rodzaj szlifu czoła ferruli jest jednym z najważniejszych parametrów złącza światłowodowego, determinującym poziom strat odbiciowych, czyli ilości energii optycznej odbitej od powierzchni styku dwóch włókien z powrotem do źródła. W szlifie PC czoło ferruli ma kształt lekko wypukły, co zapewnia bezpośredni fizyczny kontakt rdzeni włókien i poziom strat odbiciowych rzędu -30 dB, wystarczający w sieciach LAN i aplikacjach o mniej rygorystycznych wymaganiach. Szlif UPC to udoskonalona wersja z bardziej precyzyjnie wypolerowaną powierzchnią sferyczną, osiągającą RL poniżej -50 dB, stosowana w zastosowaniach wymagających niskiego poziomu odbić, takich jak sieci operatorskie i pomiary.

Szlif APC stanowi fundamentalnie odmienne podejście, ponieważ czoło ferruli jest ścięte pod kątem 8 stopni względem osi włókna, co powoduje, że odbita energia nie wraca do rdzenia, lecz jest kierowana w płaszcz, gdzie ulega szybkiemu tłumieniu. Dzięki temu APC osiąga stratę odbiciową poniżej -60 dB, co jest wartością niezbędną w systemach PON i CATV, gdzie nawet niewielkie odbicia mogą destabilizować pracę laserów nadawczych i powodować zakłócenia transmisji. Złącza APC są zawsze oznaczone zielonym kolorem korpusu, co umożliwia ich szybką identyfikację i zapobiega pomyłkom w terenie.

Bezwzględnie zabronione jest łączenie złączy APC z PC lub UPC, ponieważ różne kąty szlifu uniemożliwiają prawidłowe zetknięcie się rdzeni włókien, pozostawiając szczelinę powietrzną powodującą ogromne straty rzędu kilkunastu decybeli. Takie połączenie prowadzi również do trwałego uszkodzenia mechanicznego ferruli na skutek nierównomiernego nacisku, co wymaga wymiany złącza. W praktyce operatorskiej sieci PON stosują wyłącznie złącza APC, natomiast w sieciach korporacyjnych i centrach danych dominuje standard UPC ze względu na prostotę instalacji i niższy koszt.

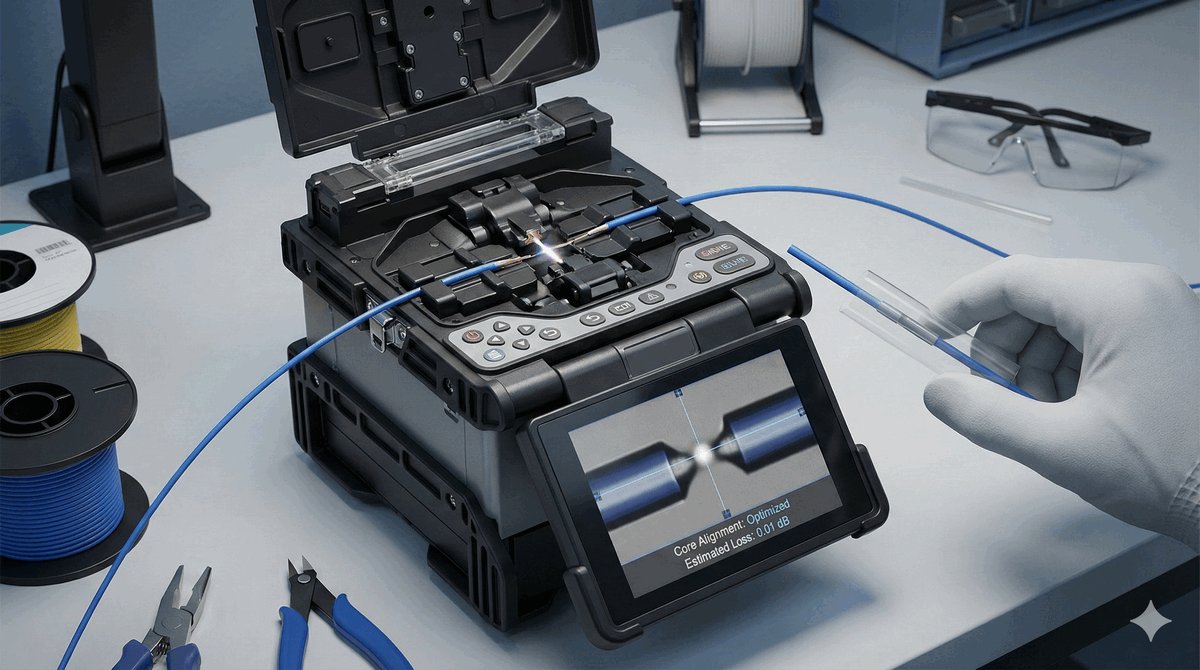

Spawanie światłowodów metodą łuku elektrycznego jest podstawową i najczęściej stosowaną techniką trwałego łączenia włókien w profesjonalnych sieciach telekomunikacyjnych, zapewniającą najniższe możliwe tłumienie na połączeniu. Proces spawania rozpoczyna się od precyzyjnego oczyszczenia i złamania włókien za pomocą specjalistycznego nożyka, który tworzy idealnie gładką powierzchnię czołową prostopadłą do osi włókna. Następnie spawarka automatycznie pozycjonuje oba włókna względem siebie z dokładnością do ułamków mikrometra i topi ich końce za pomocą łuku elektrycznego o regulowanej temperaturze i czasie trwania.

Nowoczesne spawarki światłowodowe są w pełni zautomatyzowane i wyposażone w kamery oraz algorytmy wizyjne, które analizują jakość przygotowania włókien, dokonują precyzyjnego pozycjonowania, a po spawaniu szacują tłumienie połączenia na podstawie analizy obrazu. Dobrze wykonany spaw charakteryzuje się tłumieniem poniżej 0,05 dB, a w optymalnych warunkach nawet poniżej 0,01 dB, co jest wartością praktycznie pomijalną w całkowitym budżecie mocy łącza. Po wykonaniu spawu miejsce połączenia zabezpiecza się termokurczliwą osłoną, która usztywnia włókno i chroni je przed wilgocią oraz naprężeniami mechanicznymi.

Alternatywną metodą jest spawanie mechaniczne, które polega na łączeniu włókien za pomocą specjalnego złącza wypełnionego żelem imersyjnym o współczynniku załamania dopasowanym do szkła. Metoda ta jest szybsza i nie wymaga kosztownej spawarki, ale oferuje gorsze parametry optyczne z tłumieniem rzędu 0,1-0,2 dB oraz mniejszą trwałość mechaniczną. Spawanie mechaniczne stosuje się głównie w sytuacjach awaryjnych, przy tymczasowych połączeniach naprawczych lub w miejscach, gdzie dostęp do spawarki jest utrudniony.

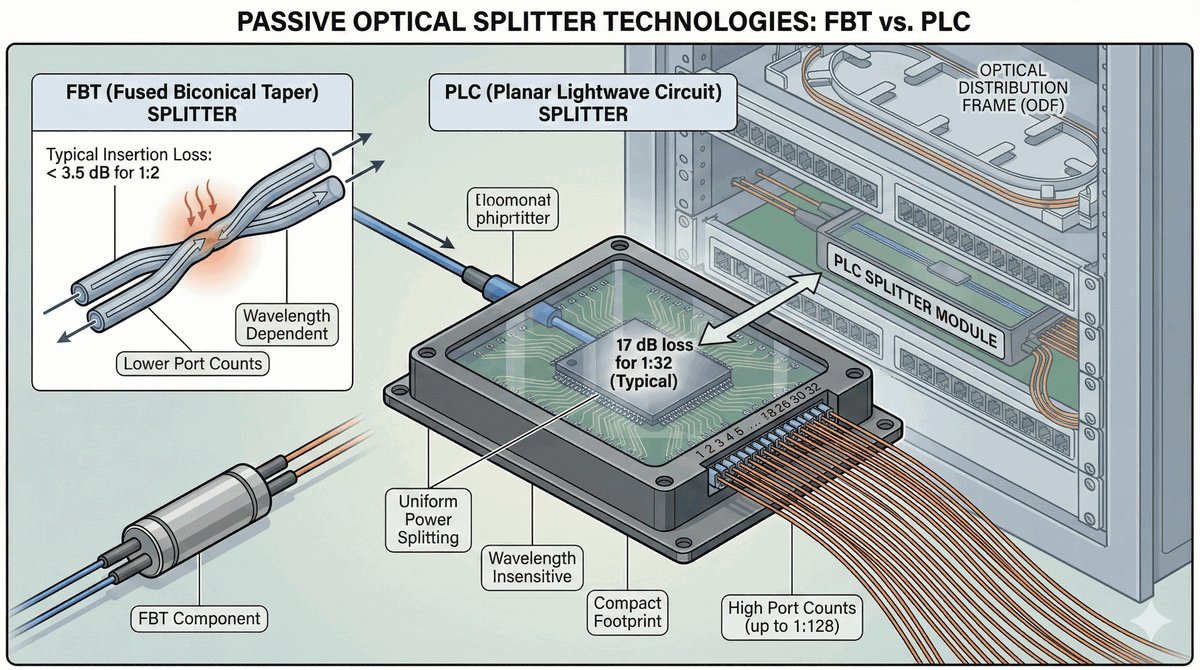

Splittery optyczne, zwane również dzielnikami mocy, są pasywnymi komponentami sieci PON, które rozdzielają sygnał optyczny z jednego włókna wejściowego na wiele włókien wyjściowych, działając całkowicie dwukierunkowo bez konieczności zasilania elektrycznego. W zależności od technologii wykonania wyróżniamy dwa główne typy splitterów: FBT wytwarzane przez zgrzewanie i mechaniczne rozciąganie zestawu włókien, oraz PLC produkowane w technologii fotonicznych układów scalonych na podłożu krzemowym. Splittery PLC są obecnie dominującym rozwiązaniem ze względu na lepszą stabilność termiczną i możliwość precyzyjnego sterowania współczynnikiem podziału.

Standardowe konfiguracje splitterów PLC obejmują podziały 1:2, 1:4, 1:8, 1:16, 1:32, 1:64, a nawet 1:128, przy czym każdy podział wprowadza tłumienie zgodne z zależnością 10·log10(N) dB plus straty nadmiarowe. Dla splittera 1:32 rzeczywiste tłumienie wynosi około 17-18 dB, a dla 1:64 około 20-21 dB, co należy uwzględnić w budżecie mocy całego łącza PON jeszcze na etapie projektowania sieci. Splittery PLC oferują szerokie pasmo pracy w zakresie 1260-1650 nm oraz stabilność parametrów w temperaturach od -40°C do +85°C.

W projektowaniu sieci PON kluczową decyzją jest wybór między topologią scentralizowaną a kaskadową, przy czym każda z nich ma swoje zalety i wady operacyjne. Splittery centralne ułatwiają zarządzanie i diagnostykę, natomiast splittery kaskadowe oszczędzają włókna w kablach magistralnych poprzez stopniowe dzielenie mocy sygnału bliżej abonentów. Niezależnie od wybranej topologii, splittery są elementami pasywnymi sieci ODN i po zainstalowaniu nie wymagają konserwacji przez cały okres eksploatacji, co stanowi ich kluczową zaletę ekonomiczną i operacyjną.

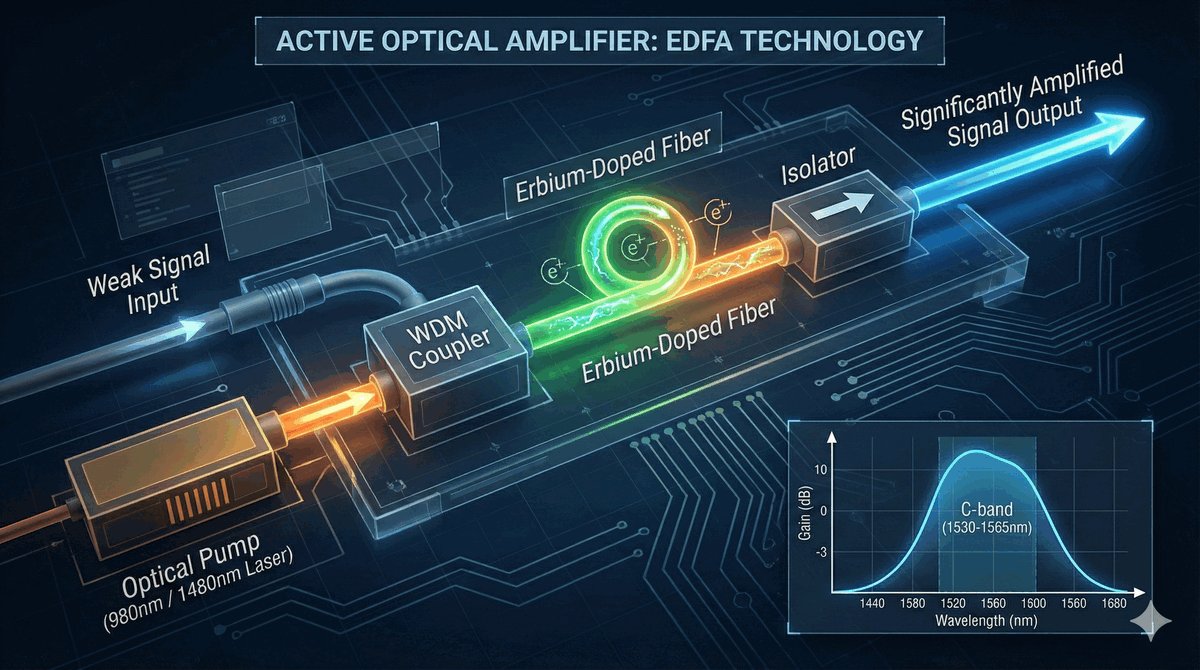

Wzmacniacze optyczne są kluczowymi komponentami nowoczesnych długodystansowych systemów transmisji, eliminującymi konieczność kosztownej konwersji sygnału z domeny optycznej na elektryczną i z powrotem w celu regeneracji. Najszerzej stosowanym typem jest wzmacniacz EDFA, który wykorzystuje odcinek włókna domieszkowanego jonami erbu ziem rzadkich, gdzie światło pompy laserowej o długości fali 980 nm lub 1480 nm powoduje inwersję obsadzeń. Następnie jony erbu oddają zgromadzoną energię wzmacnianemu sygnałowi optycznemu w paśmie C poprzez emisję wymuszoną, zapewniając wzmocnienie 15-30 dB.

EDFA jest wzmacniaczem pasmowym, który nie wymaga demultipleksacji poszczególnych kanałów przed wzmocnieniem, co znacząco upraszcza architekturę systemów DWDM i redukuje koszty. Ograniczeniem EDFA jest pasmo robocze ograniczone do zakresu 1530-1565 nm, co wymusza stosowanie innych typów wzmacniaczy dla pasm L i S. W systemach podmorskich i najdłuższych trasach lądowych EDFA są rozmieszczane co 70-100 km, a ich zasilanie dostarczane jest przez miedziane przewody w kablach.

Wzmacniacze Ramana wykorzystują zjawisko wymuszonego rozpraszania Ramana we włóknie transmisyjnym, gdzie silne światło pompy powoduje przeniesienie energii na sygnał poprzez oddziaływanie z drganiami sieci krystalicznej szkła. Główną zaletą wzmacniaczy Ramana jest możliwość wzmocnienia w dowolnym paśmie optycznym oraz niższy poziom szumów w porównaniu z EDFA. W praktyce operatorskiej często stosuje się rozwiązania hybrydowe łączące wsteczne pompowanie Ramana z EDFA, co pozwala na wydłużenie zasięgu transmisji i poprawę stosunku sygnału do szumu w systemach DWDM.

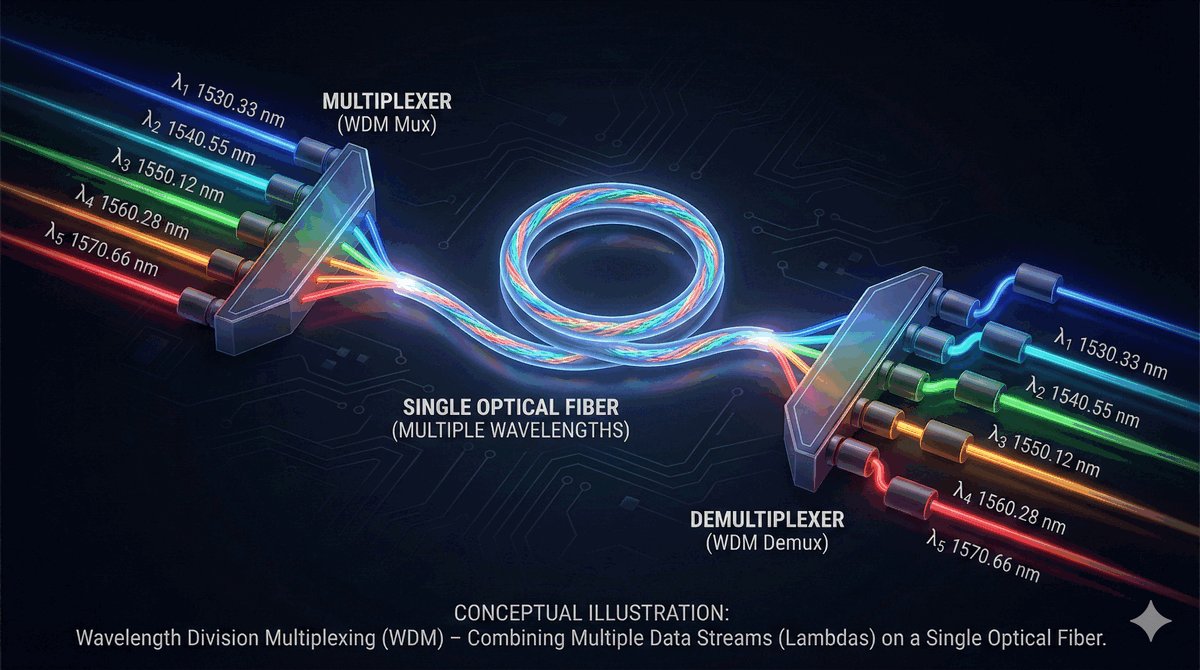

Multipleksacja z podziałem falowym jest technologią, która zrewolucjonizowała telekomunikację optyczną, umożliwiając przesyłanie wielu niezależnych strumieni danych w jednym włóknie światłowodowym na różnych długościach fal zwanych kanałami lub lambdami. Każdy kanał WDM jest w pełni niezależny i może pracować z własną szybkością transmisji od 1 Gb/s do 400 Gb/s i więcej, oraz używać odmiennych protokołów transmisyjnych, co pozwala na elastyczne świadczenie usług różnym klientom na współdzielonej infrastrukturze. Dzięki WDM jedno włókno może osiągnąć łączną przepustowość rzędu dziesiątek, a nawet setek terabitów na sekundę.

Multipleksery łączą wiązki światła z wielu laserów o różnych długościach fal do jednego włókna, a demultipleksery na przeciwległym końcu rozdzielają je z powrotem na osobne strumienie. Urządzenia te są pasywne i wykorzystują technologię siatek dyfrakcyjnych AWG lub cienkowarstwowych filtrów TFF do separacji poszczególnych fal z wysoką precyzją. Ze względu na odstęp między kanałami rozróżnia się CWDM z odstępem 20 nm oferującym do 18 kanałów oraz DWDM z odstępem 100 GHz lub 50 GHz zapewniającym 80-160 kanałów w paśmie C i L.

Znaczenie WDM dla ekonomiki sieci szkieletowych jest trudne do przecenienia, ponieważ operator może kilkukrotnie zwiększyć przepustowość istniejącego włókna poprzez dodanie kolejnych kanałów bez układania nowych kabli. W połączeniu ze wzmacniaczami EDFA, które jednocześnie wzmacniają wszystkie kanały w paśmie C, WDM pozwala na budowę niezwykle skalowalnych sieci szkieletowych. Nowoczesne systemy DWDM z modulacją koherentną wykorzystującą formaty DP-QPSK i 16QAM osiągają spektralną efektywność przekraczającą 4 bity na symbol herca.

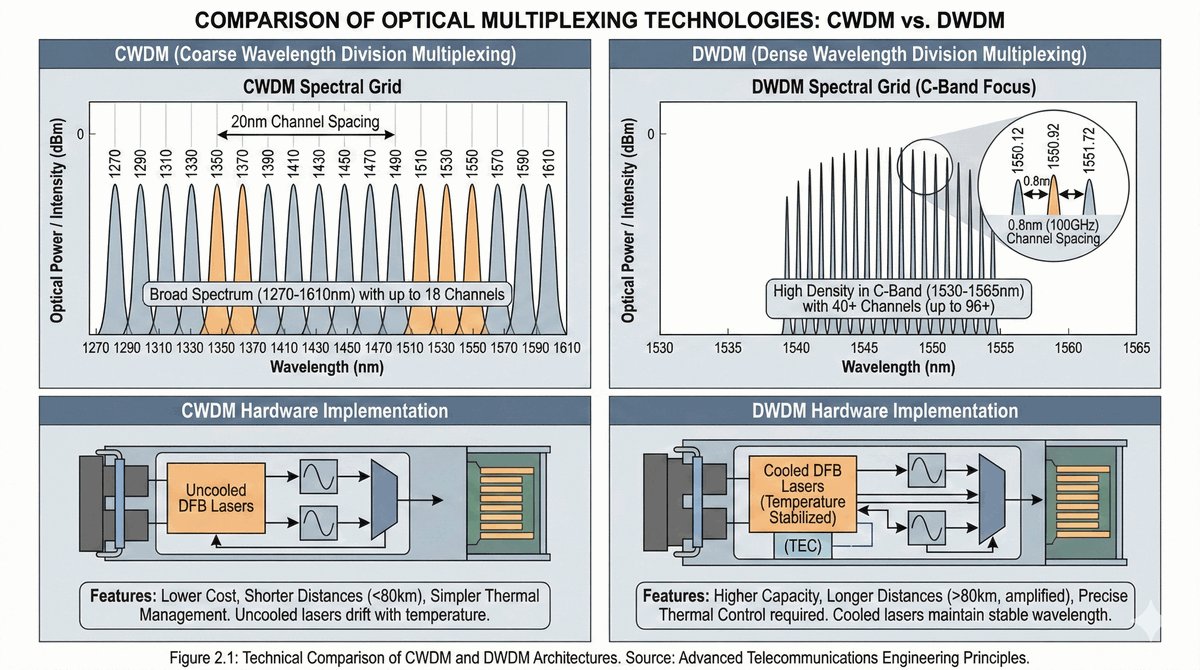

Wybór między technologiami CWDM i DWDM sprowadza się przede wszystkim do kompromisu między kosztem wdrożenia a wymaganą przepustowością i zasięgiem. CWDM charakteryzuje się odstępem między kanałami wynoszącym 20 nm, co umożliwia zastosowanie tanich laserów DFB bez chłodzenia termoelektrycznego i mniejszej precyzji stabilizacji częstotliwości. CWDM oferuje do 18 kanałów w zakresie od 1270 nm do 1610 nm, ale jest ograniczone zasięgiem do około 80 km ze względu na brak efektywnych wzmacniaczy szerokopasmowych, co czyni je technologią opłacalną szczególnie w sieciach dostępowych i metropolitalnych.

DWDM stosuje znacznie węższe odstępy między kanałami, standardowo 100 GHz lub 50 GHz, co pozwala na zmieszczenie 80, 160 lub więcej kanałów w paśmie C i L, gdzie wzmacniacze EDFA zapewniają efektywne wzmocnienie. Lasery stosowane w DWDM wymagają precyzyjnej stabilizacji temperaturowej i częstotliwościowej, co znacząco podnosi koszt modulatorów optycznych, ale umożliwia transmisję na odległości tysięcy kilometrów z szybkościami 100-400 Gb/s na pojedynczy kanał. Systemy DWDM wykorzystują również zaawansowaną modulację koherentną i korekcję błędów FEC, które dodatkowo zwiększają zasięg i niezawodność transmisji.

W praktyce operatorskiej obie technologie znajdują komplementarne zastosowania: CWDM w warstwie dostępowej i agregacyjnej, gdzie kluczowy jest niski koszt, natomiast DWDM w szkieletowych sieciach transportowych i podmorskich kablach. Coraz częściej stosuje się podejście hybrydowe z wykorzystaniem multiplekserów CWDM do agregacji ruchu na obrzeżach sieci i konwersją do DWDM w szkieletowej sieci transportowej. Takie rozwiązanie optymalizuje koszty całej infrastruktury i umożliwia elastyczne skalowanie przepustowości w miarę wzrostu zapotrzebowania.

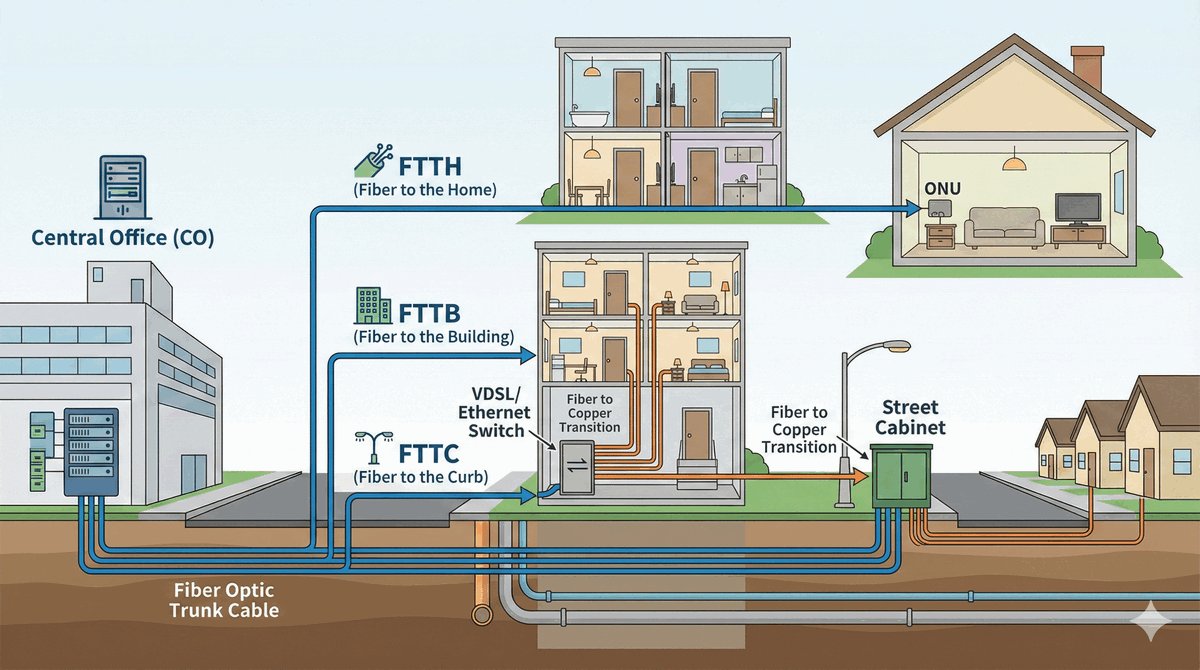

Rodzina technologii FTTx opisuje różne architektury sieci dostępowych, w których światłowód jest doprowadzony do określonego punktu, a końcowy odcinek do użytkownika może być realizowany za pomocą różnych mediów transmisyjnych. FTTH to rozwiązanie docelowe, w którym światłowód jest prowadzony bezpośrednio do mieszkania lub domu abonenta, zapewniając najwyższą możliwą przepustowość symetryczną sięgającą 1 Gb/s i więcej. FTTH jest uznawane za standard dostępowy XXI wieku, analogicznie jak dostęp do energii elektrycznej czy wody bieżącej w budynkach mieszkalnych.

FTTB polega na doprowadzeniu światłowodu do punktu dystrybucyjnego w budynku wielorodzinnym, skąd sygnał jest rozprowadzany do poszczególnych mieszkań za pomocą istniejącej instalacji miedzianej lub technologii VDSL2. Rozwiązanie to jest tańsze we wdrożeniu, ponieważ nie wymaga instalacji włókien wewnątrz mieszkań, ale osiągane przepustowości są niższe i silnie zależą od jakości instalacji miedzianej. FTTC to najbardziej ekonomiczne rozwiązanie, w którym światłowód dociera do szafy ulicznej oddalonej o kilkaset metrów od abonentów, a ostatni odcinek realizowany jest za pomocą VDSL2 lub G.fast.

W Polsce obserwuje się dynamiczny rozwój sieci FTTH napędzany zarówno przez dużych operatorów ogólnokrajowych, jak i lokalnych dostawców usług internetowych, a także przez programy unijne wspierające budowę sieci szerokopasmowych. Wybór odpowiedniej architektury FTTx zależy od gęstości zaludnienia, istniejącej infrastruktury, kosztów budowy oraz wymaganych parametrów usług. Niezależnie od wybranej architektury, wszystkie warianty FTTx opierają się na światłowodzie jako medium szkieletowym, co zapewnia skalowalność i gotowość na przyszłe wzrosty przepustowości.

Architektura sieci dostępowej ma fundamentalny wpływ na koszty budowy i eksploatacji, skalowalność oraz parametry usług świadczonych abonentom końcowym. W architekturze P2P każdy abonent otrzymuje dedykowane włókno światłowodowe biegnące bezpośrednio od centrali operatora do jego lokalu, co zapewnia maksymalną przepustowość i pełną izolację od innych użytkowników. Wadą P2P jest bardzo wysoki koszt wynikający z ogromnej liczby włókien w kablach magistralnych oraz portów w urządzeniach OLT, szczególnie na obszarach o małej gęstości zaludnienia.

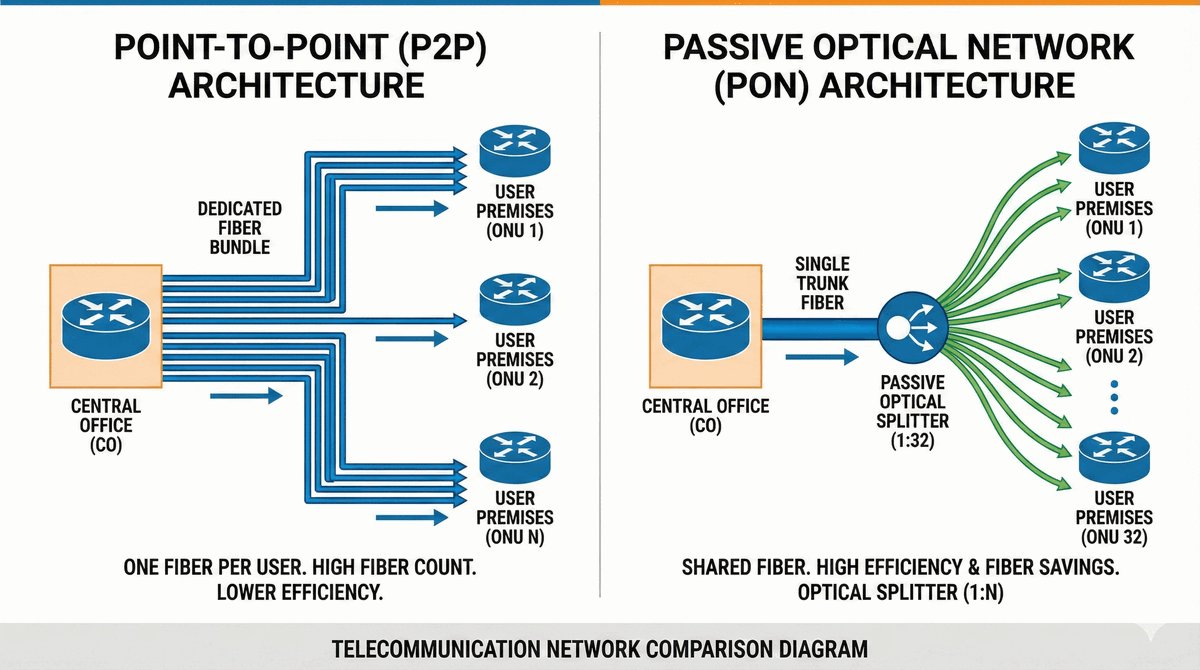

PON to architektura P2MP, w której jedno włókno z centrali jest dzielone za pomocą pasywnych splitterów optycznych na wielu abonentów, co radykalnie redukuje liczbę potrzebnych włókien i portów. Pojedynczy port OLT obsługuje do 64 abonentów za pośrednictwem splitterów, a koszt w przeliczeniu na abonenta jest znacząco niższy niż w P2P. Współdzielenie pasma w architekturze PON jest zarządzane przez mechanizmy DBA, które dynamicznie przydzielają przepustowość zgodnie z bieżącymi potrzebami.

Wybór między P2P a PON zależy od profilu abonentów i strategii operatora: dla klientów biznesowych wymagających gwarantowanej przepustowości preferowane jest P2P, natomiast dla abonentów indywidualnych optymalnym wyborem jest PON. Wiele sieci operatorskich stosuje podejście hybrydowe, wykorzystując tę samą infrastrukturę kablową do świadczenia obu typów usług w zależności od potrzeb danego klienta. Coraz częściej pojawiają się również rozwiązania pośrednie, takie jak Active Ethernet, łączące zalety obu architektur.

Architektura sieci PON opiera się na trzech głównych komponentach, które wspólnie zapewniają transmisję danych między centralą operatora a abonentem końcowym. OLT to urządzenie aktywne zainstalowane w centrali operatora, które pełni rolę agregatora ruchu od wszystkich abonentów podłączonych do danego portu PON oraz stanowi bramę między siecią dostępową a szkieletową. Nowoczesne OLT mają budowę modułową z możliwością instalacji kart GPON, XGS-PON i uplink Ethernet, a każdy port PON obsługuje do 64 abonentów, realizując autoryzację, szyfrowanie i zarządzanie pasmem.

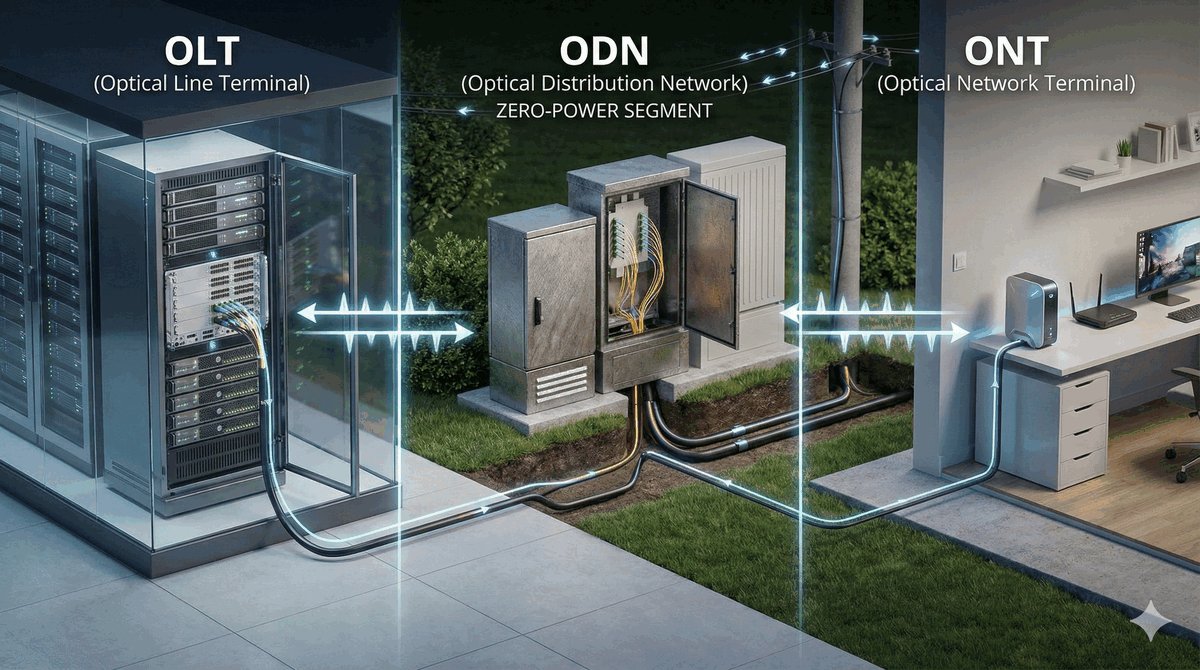

ODN to całkowicie pasywna sieć dystrybucyjna składająca się z kabli światłowodowych, splitterów, muf spawalniczych, łącznicówek i złączy o krytycznym znaczeniu dla budżetu mocy łącza PON. Kluczową zaletą ODN jest jej pasywność, ponieważ brak elementów wymagających zasilania przekłada się na bardzo wysoką niezawodność i niskie koszty eksploatacji. Jakość wykonania ODN, szczególnie czystość złączy i precyzja spawów, ma krytyczne znaczenie dla stabilności transmisji do abonenta.

ONT to urządzenie instalowane u abonenta, które konwertuje sygnał optyczny na elektryczny i zapewnia interfejsy dostępowe dla użytkownika końcowego. W zależności od przeznaczenia ONT może być prostym mostem SFU z jednym portem Ethernet lub zaawansowanym bramownikiem domowym HGU łączącym funkcje modemu, routera, switcha, punktu Wi-Fi i bramki VoIP. Autoryzacja ONT w sieci PON odbywa się na podstawie unikalnego numeru seryjnego lub hasła PLOAM, co zapobiega nieautoryzowanemu dostępowi.

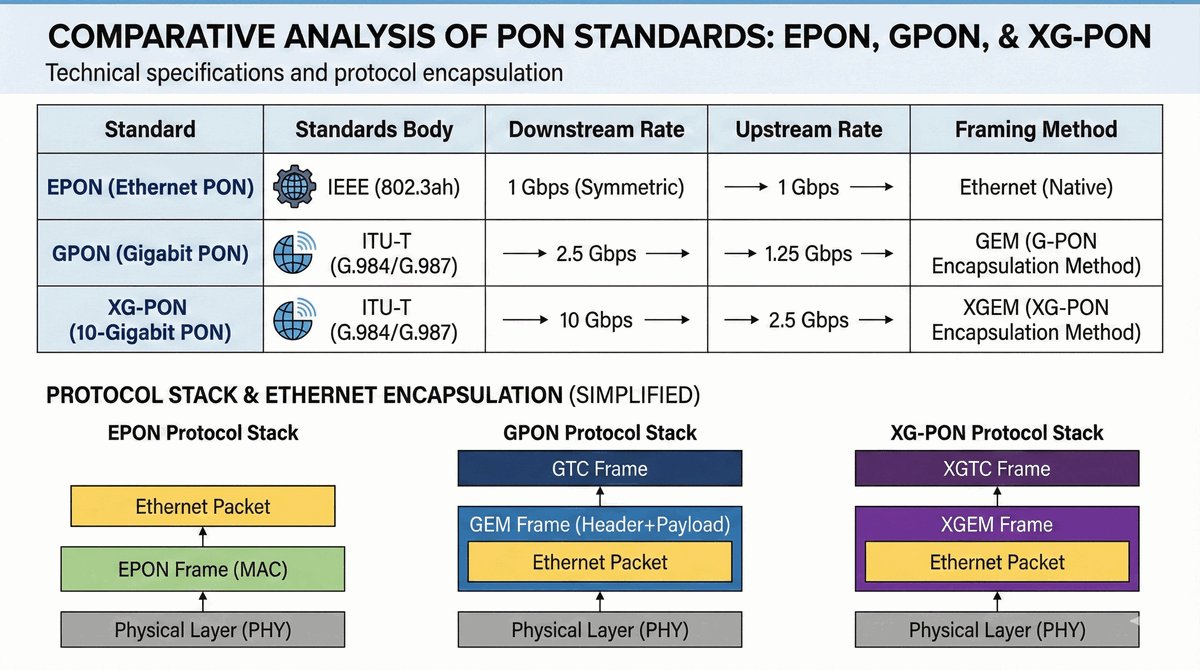

Ewolucja standardów PON na przestrzeni ostatnich dwóch dekad przyniosła systematyczny wzrost przepustowości i funkcjonalności sieci dostępowych, dostosowując się do rosnących potrzeb abonentów. Historia PON rozpoczęła się od standardów APON i BPON w latach dziewięćdziesiątych, które bazowały na technologii ATM i oferowały przepustowości do 622 Mb/s, ale były zbyt drogie dla masowej popularności. Zastąpiły je bardziej wydajne i tańsze standardy EPON i GPON, które zdefiniowały nowoczesne sieci dostępowe i stały się podstawą globalnej telekomunikacji.

GPON zdefiniowany w ITU-T G.984 zdominował rynek europejski i jest stosowany przez operatorów takich jak Orange, Deutsche Telekom i wielu innych, oferując asymetryczną przepustowość 2,488 Gb/s w dół i 1,244 Gb/s w górę. Technologia GPON wykorzystuje enkapsulację GEM, która umożliwia efektywny transport pakietów Ethernet i strumieni TDM, co czyni ją uniwersalnym rozwiązaniem dla usług szerokopasmowych i biznesowych. Dynamiczny podział pasma między abonentów pozwala na elastyczne zarządzanie zasobami sieciowymi.

EPON zdefiniowany w IEEE 802.3ah dominuje na rynku azjatyckim i jest prostszy w implementacji dzięki bazowaniu na ramkach Ethernet z symetryczną przepustowością 1,25 Gb/s. Kolejne generacje to 10G-EPON, XG-PON, XGS-PON oraz NG-PON2 wykorzystujący technologię TWDM do osiągnięcia łącznej przepustowości 40-80 Gb/s. Wybór odpowiedniego standardu PON zależy od strategii operatora i wymaganej przepustowości, przy czym obecnie w nowych wdrożeniach FTTH standardem staje się XGS-PON.

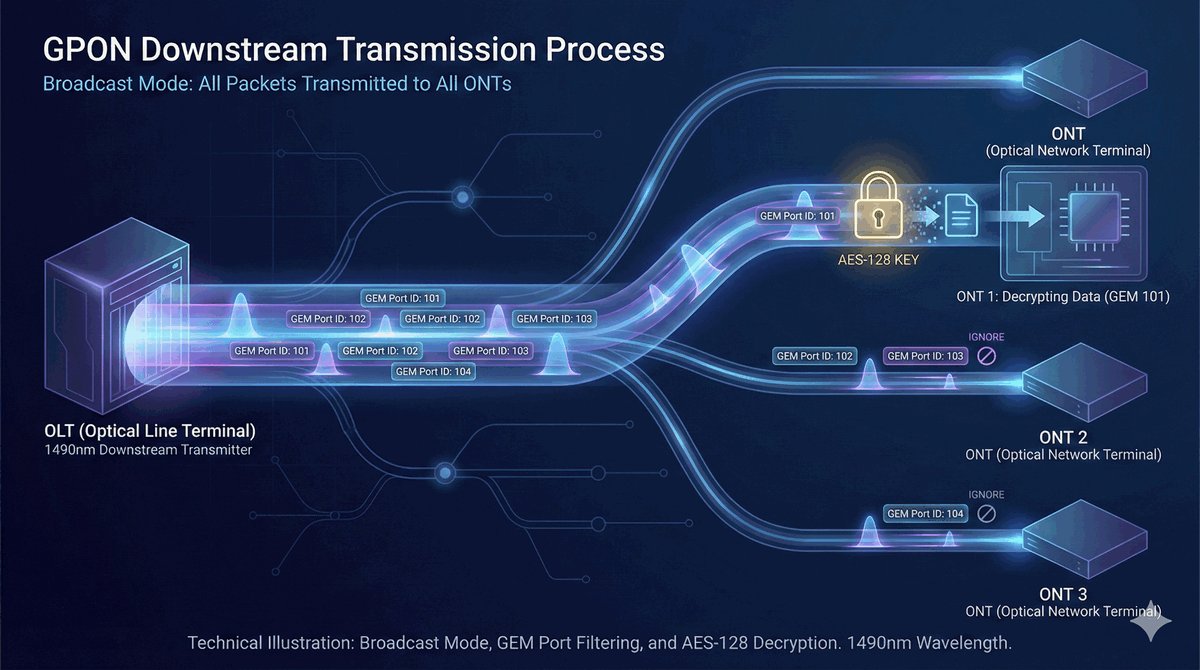

Transmisja w kierunku downstream w standardzie GPON odbywa się na długości fali 1490 nm i jest realizowana w trybie rozgłoszeniowym, gdzie OLT wysyła ciągły strumień danych z prędkością 2,488 Gb/s do wszystkich ONT podłączonych do danego portu PON. Każde ONT fizycznie odbiera cały strumień danych, ale tylko te ramki, które są adresowane do niego, są odszyfrowywane i przetwarzane. Mechanizm transmisji rozgłoszeniowej mógłby budzić obawy o bezpieczeństwo, ale standard GPON przewiduje skuteczne mechanizmy ochrony danych przed nieupoważnionym dostępem.

Bezpieczeństwo transmisji downstream jest zapewnione przez szyfrowanie AES-128 z indywidualnymi kluczami dla każdego ONT, które są wymieniane między OLT a ONT podczas autoryzacji i regularnie odświeżane. Dodatkowo mechanizm GEM Port ID umożliwia multipleksację strumieni danych do różnych ONT w jednym fizycznym strumieniu downstream. Dzięki tym mechanizmom abonent nie ma dostępu do danych sąsiada, mimo że fizycznie współdzieli to samo włókno i splitter.

OLT dynamicznie zarządza przydziałem pasma downstream za pomocą DBA, uwzględniając skonfigurowane limity szybkości oraz bieżące zapotrzebowanie abonentów. Oversubskrypcja pasma downstream jest powszechnie stosowana, ponieważ statystycznie tylko niewielki procent abonentów jednocześnie pobiera dane z pełną prędkością. Dzięki temu operator może podłączyć do jednego portu PON więcej abonentów, niż wynikałoby to z teoretycznej sumy przepustowości, co obniża koszt na abonenta.

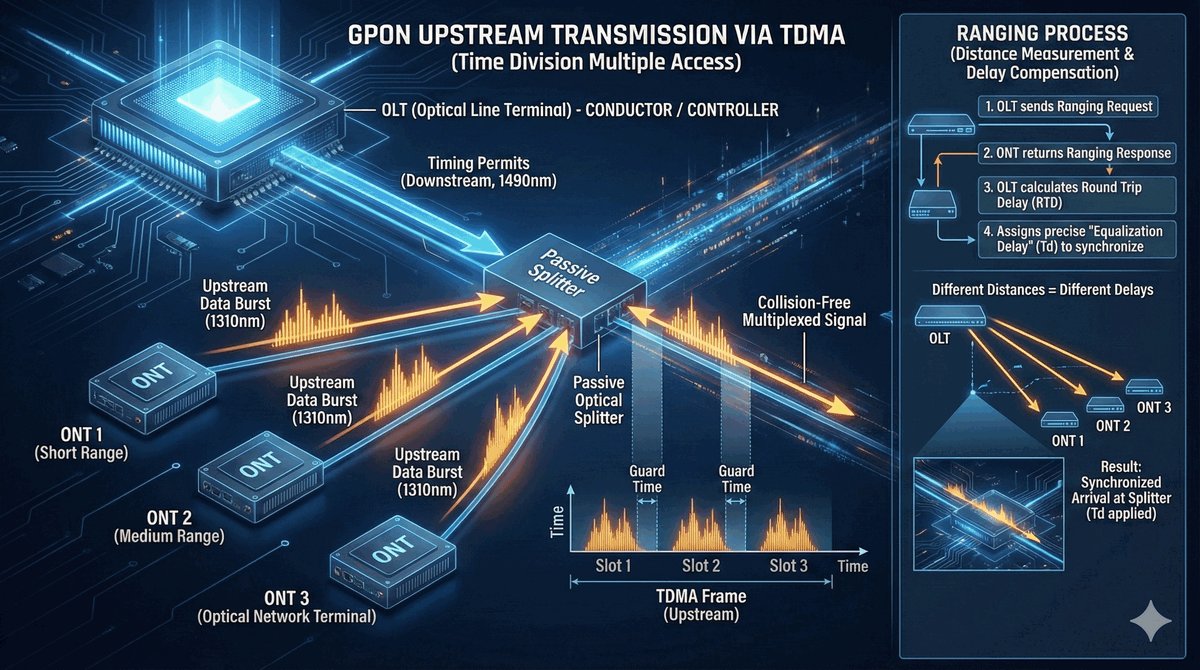

Transmisja w kierunku upstream w standardzie GPON odbywa się na długości fali 1310 nm i jest technicznie znacznie bardziej złożona niż downstream, ponieważ wiele ONT musi współdzielić to samo włókno światłowodowe bez kolizji. W przeciwieństwie do downstreamu działającego w trybie ciągłym, upstream pracuje w trybie burst mode, gdzie każde ONT transmituje dane tylko w ściśle przydzielonych szczelinach czasowych. Mechanizm ten nazywa się TDMA i wymaga precyzyjnej synchronizacji wszystkich urządzeń w segmencie PON.

Proces ranging, czyli pomiar odległości, jest absolutnie kluczowy dla poprawnego działania TDMA, ponieważ ONT znajdują się w różnych odległościach od OLT od kilkudziesięciu metrów do 20 kilometrów. OLT mierzy czas propagacji sygnału do każdego ONT i oblicza indywidualne opóźnienie korygujące, które każdy ONT stosuje przed transmisją w przydzielonej szczelinie czasowej. Dzięki temu pakiety z różnych ONT docierają do OLT w odpowiedniej kolejności bez nakładania się na siebie.

Mechanizm DBA w kierunku upstream jest szczególnie istotny dla efektywnego wykorzystania pasma dzielonego między abonentów, ponieważ OLT monitoruje zgłoszenia od ONT o ilości danych w buforach. Na podstawie tych zgłoszeń OLT dynamicznie przydziela szczeliny czasowe proporcjonalnie do zapotrzebowania danego ONT. Oversubskrypcja w upstreamie jest powszechnie stosowana, ponieważ statystycznie tylko niewielki odsetek abonentów jednocześnie wysyła dane z pełną prędkością.

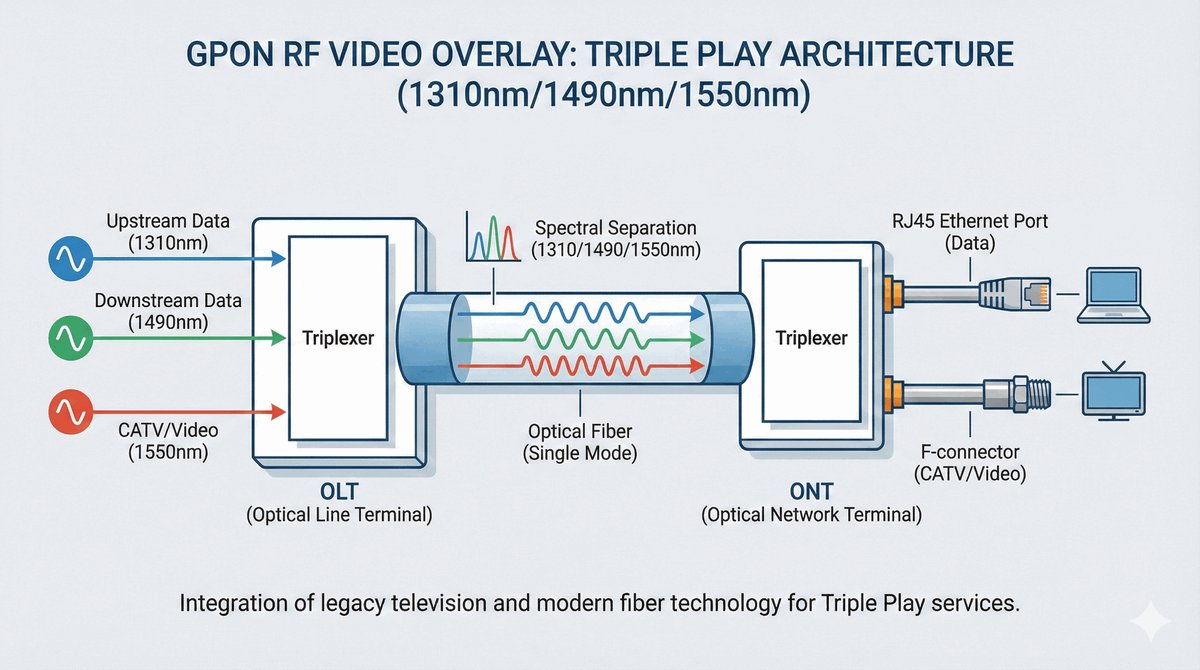

RF Video Overlay to technologia umożliwiająca dostarczanie analogowego lub cyfrowego sygnału telewizji kablowej przez tę samą infrastrukturę światłowodową co transmisja danych GPON i usługi VoIP. Wykorzystuje się trzecią niezależną długość fali 1550 nm, która jest multipleksowana na to samo włókno wraz z sygnałami danych na falach 1490 nm i 1310 nm. Sygnał wideo może być transmitowany w formacie analogowym lub cyfrowym QAM i jest całkowicie niezależny od strumienia danych GPON.

Aby rozdzielić trzy fale na końcu abonenckim, ONT musi być wyposażony w triplexer, czyli specjalny filtr optyczny rozdzielający poszczególne długości fal na osobne wyjścia. Fala 1490 nm kierowana jest do odbiornika danych GPON, fala 1310 nm obsługuje nadajnik upstream, a fala 1550 nm trafia do odbiornika telewizyjnego. Zaletą tego rozwiązania jest możliwość korzystania z tradycyjnych odbiorników TV bez konieczności zakupu dekoderów IPTV.

RF Video Overlay był szczególnie popularny w początkowym okresie wdrażania FTTH, gdy operatorzy migrowali sieci HFC do architektury światłowodowej. Współcześnie, wraz z dynamicznym wzrostem popularności usług IPTV i OTT takich jak Netflix, znaczenie RF Video Overlay systematycznie maleje. W nowych instalacjach FTTH operatorzy coraz częściej rezygnują z tej technologii na rzecz czystego IPTV, co upraszcza architekturę i obniża koszty.

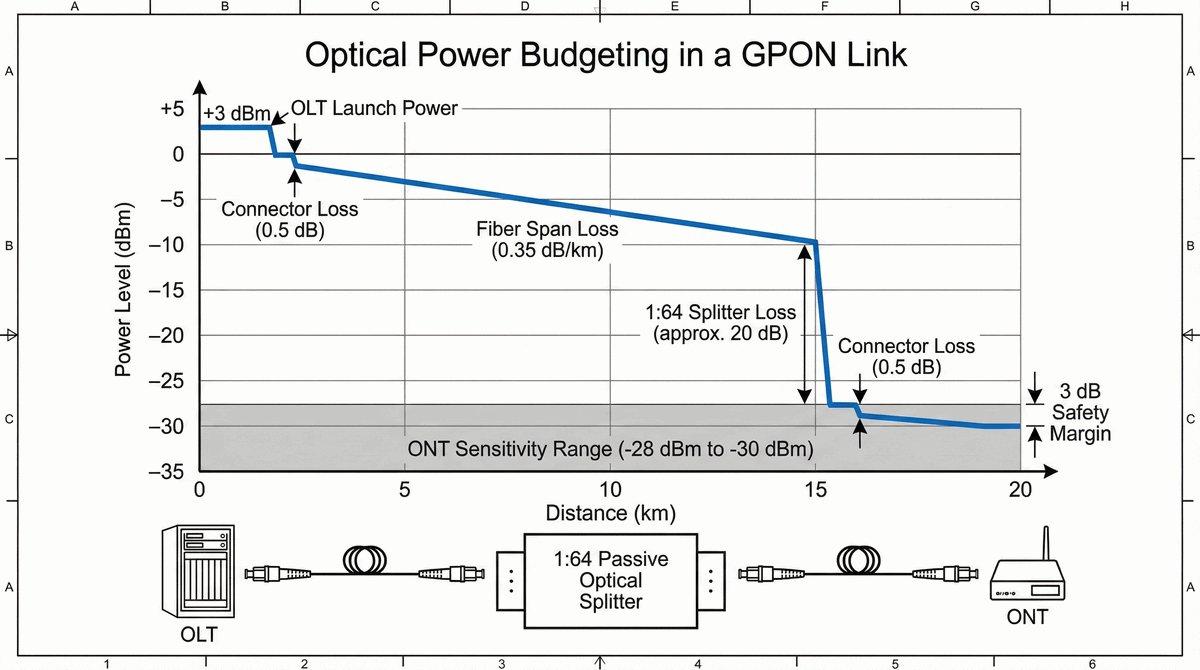

Budżet mocy optycznej jest fundamentalnym parametrem projektowym w sieciach PON, definiującym maksymalną dopuszczalną stratę mocy między nadajnikiem a odbiornikiem na całej długości toru transmisyjnego. Budżet mocy oblicza się jako różnicę między mocą nadajnika w dBm a czułością odbiornika w dBm, na przykład dla nadajnika +5 dBm i odbiornika -27 dBm budżet wynosi 32 dB. Wartość ta musi pokryć wszystkie straty wraz z wymaganym marginesem bezpieczeństwa dla długoterminowej niezawodności.

Standard GPON definiuje kilka klas budżetu mocy: klasa B+ oferuje około 28 dB i obsługuje splitter 1:32 na dystansie do 20 km, klasa C+ oferuje około 32 dB i obsługuje 1:64, a najnowsza C++ osiąga około 35 dB przy 1:64 na dystansie do 40 km. Straty w torze składają się z tłumienia włókna, strat na splitterach zgodnych z prawem logarytmicznym, strat na złączach i spawach. Dla splittera 1:32 straty wynoszą około 17 dB, pozostawiając 11 dB na kable i złącza przy klasie B+.

Przy projektowaniu sieci PON inżynier musi uwzględnić margines 2-3 dB na degradację komponentów w czasie, zmiany temperatury i starzenie się lasera. Przekroczenie budżetu mocy skutkuje niestabilnym działaniem łącza i okresowymi rozłączeniami ONT. Po instalacji obowiązkowo wykonuje się pomiar mocy optycznej OPM, aby potwierdzić, że poziom sygnału na wejściu ONT mieści się w dopuszczalnym zakresie dla danej klasy budżetu.

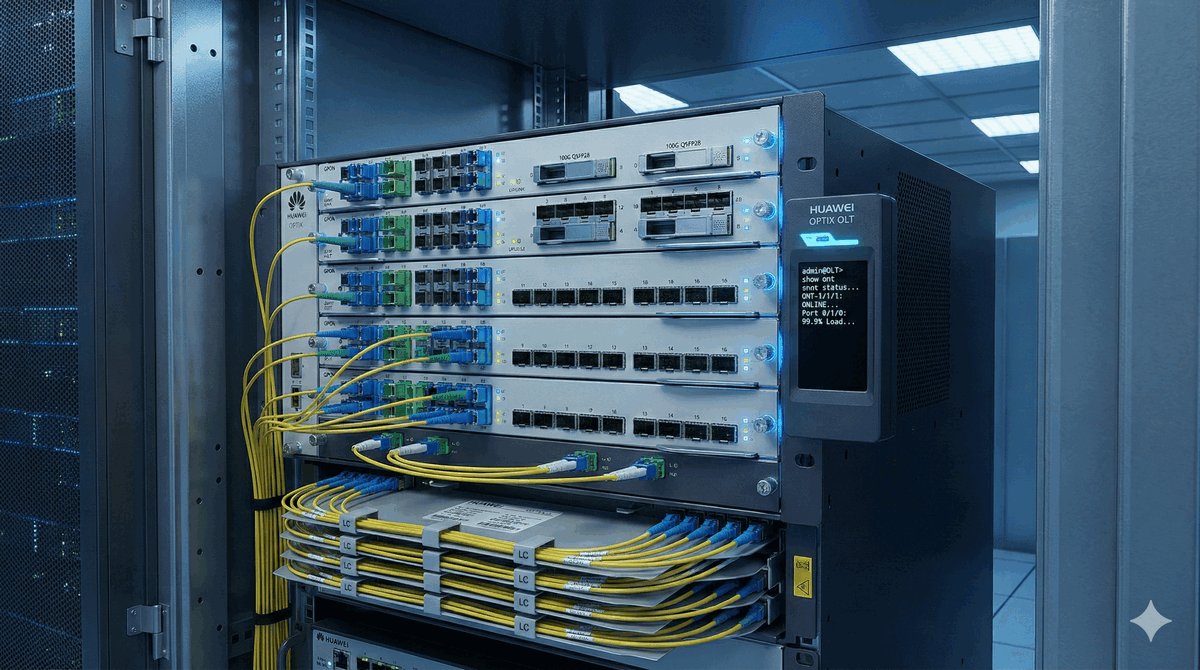

OLT jest centralnym elementem aktywnym sieci PON, odpowiedzialnym za agregację ruchu od wszystkich podłączonych abonentów oraz stanowiącym bramę między siecią dostępową a szkieletową operatora. Nowoczesne OLT występują w dwóch formach: modularne chassis z gniazdami na karty rozszerzeń oraz kompaktowe urządzenia krawędziowe OLT mini. W chassis operatorskich można instalować karty GPON obsługujące do 64 ONT na port, karty XGS-PON, karty uplink 10G/25G/40G/100G oraz redundantne karty zarządzania.

OLT zarządza całym segmentem PON, realizując autoryzację ONT po numerze seryjnym lub haśle PLOAM, szyfrowanie AES-128 ruchu downstream oraz dynamiczne przydzielanie pasma DBA. Urządzenie odpowiada również za wykrywanie rogue ONT, które transmitują w nieprzydzielonych szczelinach czasowych i zakłócają pracę segmentu PON. Zaawansowane OLT oferują IGMP snooping do optymalizacji multicast i obsługę wielu VLAN dla różnych typów usług.

Z punktu widzenia zarządzania OLT jest urządzeniem warstwy 2 i 3, konfigurowalnym przez CLI, SNMP lub platformy SDN i NFV. Interfejsy uplink łączą OLT z siecią szkieletową poprzez agregację LACP do routerów brzegowych. Pojedyncze chassis może agregować ruch od kilku tysięcy abonentów, dlatego stosuje się redundantne zasilacze, wentylatory hot-swap i moduły zarządzania dla wysokiej dostępności.

ONT, zwany również ONU, jest urządzeniem abonenckim kończącym sieć optyczną i konwertującym sygnał optyczny na elektryczny, zapewniając interfejsy dla użytkownika końcowego. SFU to najprostszy typ ONT działający jako most warstwy 2, wyposażony w jeden lub kilka portów Ethernet, bez funkcji routingu i NAT. SFU stosuje się w scenariuszach, gdzie za routing odpowiada osobny router, co daje większą elastyczność konfiguracji.

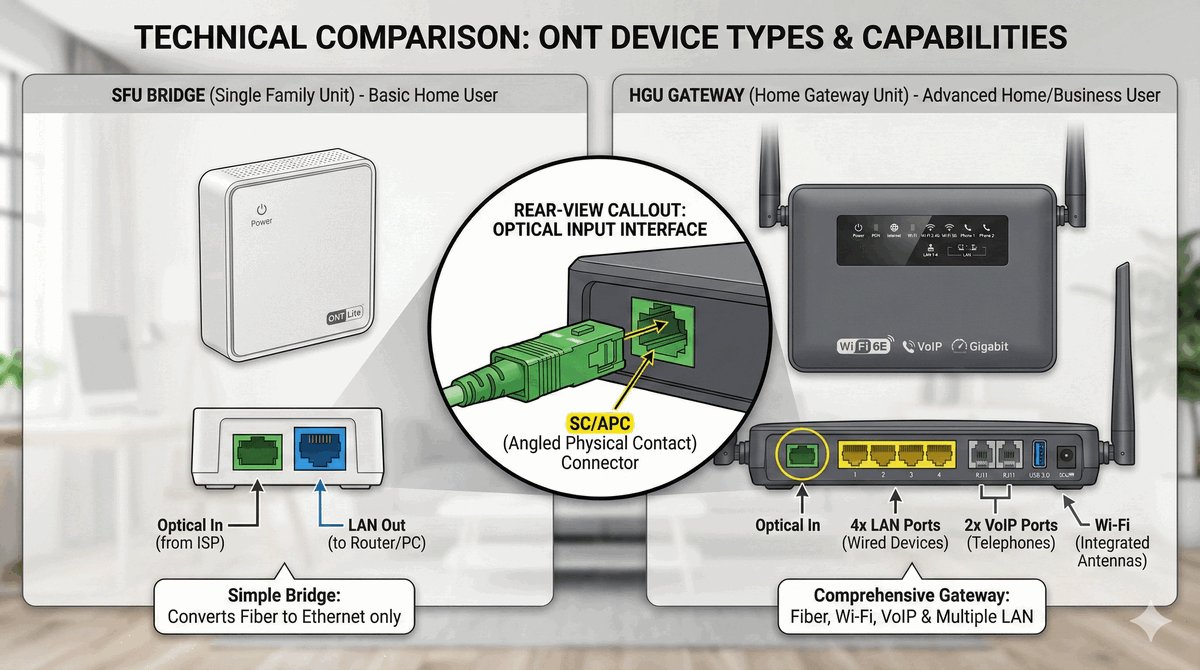

HGU to najpopularniejszy typ ONT, łączący w jednym urządzeniu funkcje modemu optycznego, routera, przełącznika Ethernet, punktu Wi-Fi oraz bramki VoIP. HGU oferuje NAT, firewall, DHCP, QoS oraz obsługę wielu sieci Wi-Fi dla segmentacji ruchu domowego. Nowoczesne ONT HGU są wyposażane w moduły Wi-Fi 6 lub Wi-Fi 6E, oferujące przepustowości przekraczające 1 Gb/s w sieci bezprzewodowej.

ONT łączy się z siecią PON przez złącze SC/APC i jest autoryzowany przez OLT na podstawie numeru seryjnego lub hasła PLOAM. Po autoryzacji OLT przydziela ONT identyfikatory T-CONT i GEM Port do zarządzania ruchem i QoS. W przypadku kradzieży operator może zablokować numer seryjny w OLT, a wymiana uszkodzonego urządzenia wymaga ponownej autoryzacji.

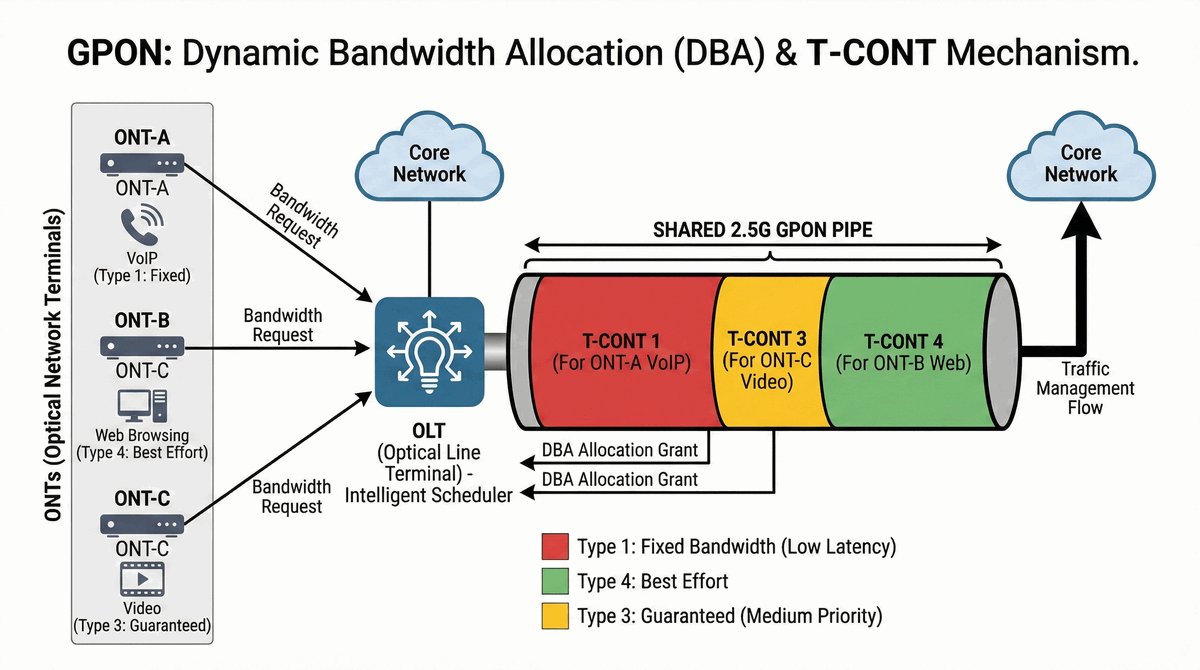

Dynamic Bandwidth Allocation to zaawansowany mechanizm zarządzania pasmem w sieciach PON, optymalizujący wykorzystanie dostępnej przepustowości upstream poprzez dynamiczny przydział szczelin czasowych ONT. W odróżnieniu od stałego przydziału pasma, DBA monitoruje bieżące zapotrzebowanie każdego ONT i przydziela szczeliny tylko urządzeniom mającym dane do wysłania. Mechanizm ten znacząco zwiększa efektywność wykorzystania pasma upstream, które jest szczególnie cennym zasobem w PON.

W standardzie GPON kontenerem logicznym grupującym ruch o podobnych wymaganiach QoS jest T-CONT, którego standard definiuje pięć typów dla różnych klas ruchu. Type 1 zapewnia stałe pasmo idealne dla VoIP, Type 2 gwarantuje minimalne pasmo z możliwością wzrostu, a Type 4 obsługuje ruch Best Effort z najniższym priorytetem. Type 5 stanowi kombinację Type 1 i Type 4 dla kompleksowej obsługi różnych klas ruchu w jednym kontenerze T-CONT.

DBA działa w trybie SR, gdzie ONT zgłasza ilość danych w buforze, lub NSR, gdzie OLT samodzielnie szacuje zapotrzebowanie. Oversubskrypcja upstream umożliwiona przez DBA przynosi korzyści ekonomiczne, ponieważ jeden port PON o przepustowości 1,244 Gb/s może obsłużyć 64 abonentów po 100 Mb/s każdy. Statystycznie jednocześnie transmituje dane tylko niewielki odsetek abonentów, co pozwala na efektywne współdzielenie pasma.

Bezpieczeństwo transmisji w sieci GPON jest zapewnione na wielu poziomach, mimo że medium jest współdzielone między abonentami za pomocą pasywnych splitterów. Podstawowym mechanizmem jest obowiązkowe szyfrowanie AES-128 dla całego ruchu downstream, gdzie każdy ONT otrzymuje unikalny klucz wymieniany podczas autoryzacji i regularnie odświeżany. Dzięki temu nawet jeśli abonent fizycznie odbiera ramki sąsiada na tym samym splitterze, nie jest w stanie ich odszyfrować.

Izolacja portów uniemożliwia bezpośrednią komunikację między ONT bez pośrednictwa OLT, co zapobiega atakom ARP spoofing i innym zagrożeniom wewnątrz sieci dostępowej. OLT dodatkowo filtruje ruch broadcastowy między ONT na podstawie adresów MAC i VLAN, zwiększając bezpieczeństwo poszczególnych abonentów. Mechanizmy te są szczególnie istotne, gdy wielu abonentów współdzieli to samo włókno i splitter w architekturze PON.

Poważnym zagrożeniem jest rogue ONT, czyli uszkodzone urządzenie transmitujące w nieprzydzielonych szczelinach czasowych, powodujące kolizje w upstreamie. OLT posiada mechanizmy wykrywania rogue ONT oparte na analizie błędów i monitorowaniu mocy, a po wykryciu automatycznie wyłącza jego port. W skrajnych przypadkach operator musi fizycznie odłączyć rogue ONT, aby przywrócić normalną pracę pozostałych abonentów w segmencie.

Projektowanie sieci PON wymaga starannego planowania rozmieszczenia splitterów, tras kablowych, wyboru klasy budżetu mocy oraz uwzględnienia przyszłych potrzeb rozwojowych. Maksymalny zasięg GPON wynosi 60 km, ale w praktyce jest ograniczony przez budżet mocy i współczynnik podziału, co często redukuje efektywny zasięg do 20 km przy podziale 1:64. Maksymalny split ratio to 1:128, ale w komercyjnych wdrożeniach stosuje się 1:32 lub 1:64 dla zachowania marginesu mocy.

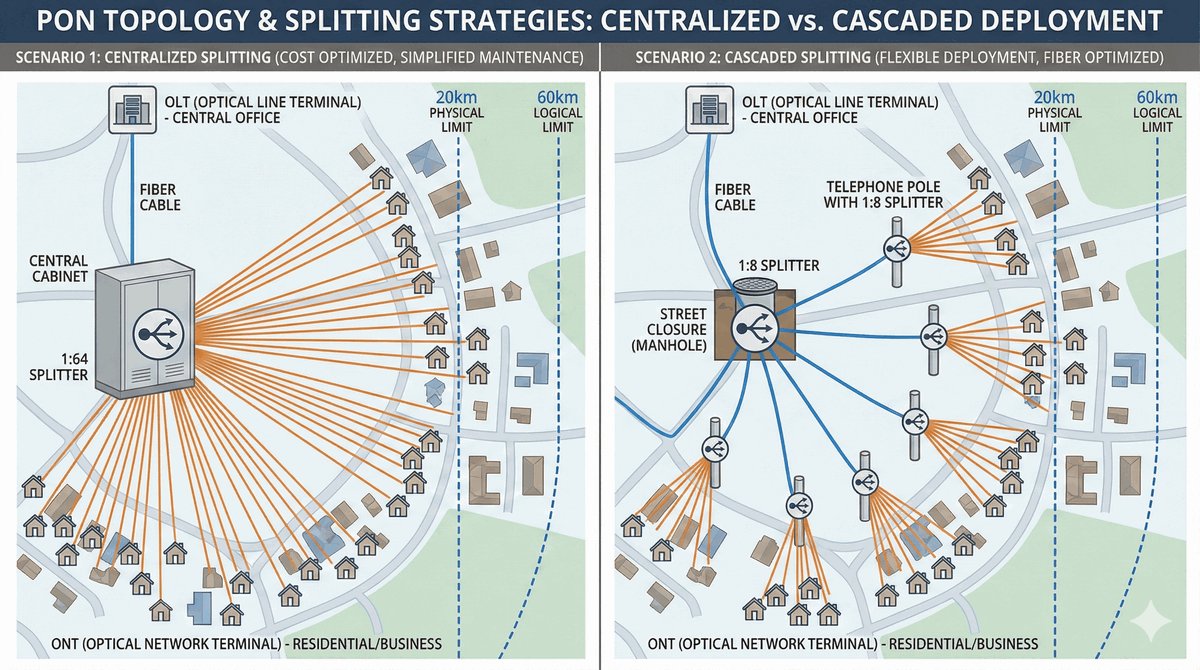

Wybór topologii splitterów ma kluczowy wpływ na elastyczność sieci i koszt budowy. W topologii scentralizowanej jeden duży splitter w szafie zasila osobne włókna do każdego abonenta, co upraszcza zarządzanie, ale wymaga wielu włókien w kablach dystrybucyjnych. W topologii kaskadowej mniejsze splittery są rozmieszczone w terenie, co oszczędza włókna magistralne poprzez stopniowe dzielenie mocy bliżej abonentów.

W praktyce najczęściej stosuje się topologię hybrydową, na przykład centralny splitter 1:4 i terenowe 1:8, co daje łączny podział 1:32. Projektując sieć należy uwzględnić plany na 20-30 lat, łatwość dodawania nowych abonentów i możliwość zmiany splitterów bez wymiany kabli. Dobrze zaprojektowana sieć pasywna ODN powinna służyć bez znaczących modyfikacji przez cały okres eksploatacji.

Ewolucja technologii PON jest odpowiedzią na rosnące zapotrzebowanie na przepustowość, napędzane przez streaming 4K/8K, VR/AR, cloud computing i IoT. XGS-PON zdefiniowany w ITU-T G.9807 jest następcą GPON, oferującym symetryczną przepustowość 10 Gb/s w obu kierunkach w przeciwieństwie do asymetrycznego XG-PON. Pełna symetria ma kluczowe znaczenie dla backupu w chmurze, wideokonferencji i zdalnej pracy wymagających wysokiej przepustowości w obu kierunkach.

XGS-PON zaprojektowano z myślą o kompatybilności wstecznej i współistnieniu z GPON na tej samej infrastrukturze pasywnej ODN bez wymiany splitterów i kabli. Wykorzystuje inne długości fal, 1577 nm dla downstream i 1270 nm dla upstream, co umożliwia multipleksację z GPON na tym samym włóknie. Producenci oferują karty OLT obsługujące jednocześnie GPON i XGS-PON, umożliwiając stopniową migrację abonentów.

NG-PON2 to kolejny krok ewolucji z technologią TWDM łączącą multipleksację falową z podziałem czasowym, oferując 4-8 kanałów po 10 Gb/s każdy. ONT w NG-PON2 wymagają przestrajalnych laserów tunable, co podnosi koszt urządzeń abonenckich. NG-PON2 znajduje zastosowanie w sieciach o wysokim zagęszczeniu abonentów w Azji oraz w sieciach biznesowych wymagających symetrycznych łączy 10 Gb/s.

Instalacja abonencka FTTH, nazywana ostatnią milą, jest krytycznym elementem sieci dostępowej, ponieważ od jej jakości zależy satysfakcja użytkownika i niezawodność usług. Kabel dropowy prowadzony od splittera do lokalu jest specjalnym kablem samonośnym odpornym na UV i warunki atmosferyczne. W Polsce kable dropowe są często instalowane napowietrznie na słupach, a w zabudowie wielorodzinnej w korytkach kablowych w piwnicach i na klatkach schodowych.

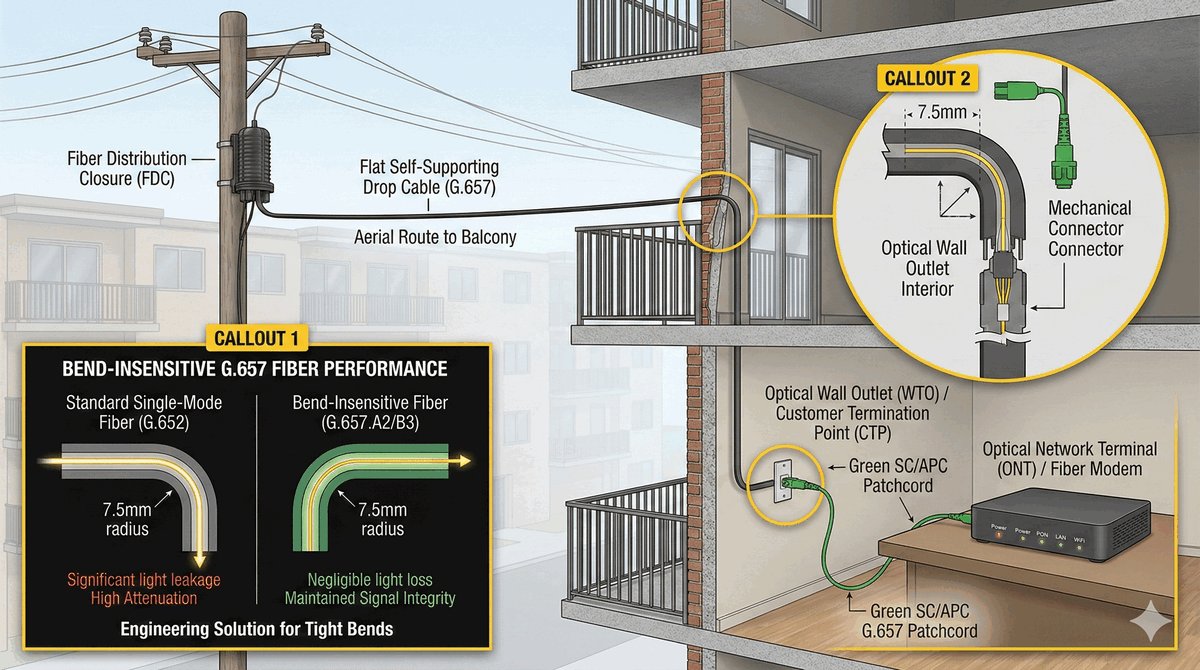

Do instalacji FTTH stosuje się włókna G.657 odporne na zgięcia, które można zginać pod promieniem 5-10 mm bez wzrostu tłumienia, co jest niezbędne w ciasnych przestrzeniach instalacyjnych. W mieszkaniu instalacja kończy się w gniazdku optycznym na ścianie, do którego ONT podłącza się fabrycznym patchcordem SC/APC. Profesjonalnie wykonana instalacja z zachowaniem promieni gięcia i czystości złączy gwarantuje bezawaryjną pracę przez lata.

Najczęstszą przyczyną problemów z sygnałem w FTTH jest zabrudzenie czoła złącza światłowodowego, ponieważ kurz i tłuszcz mogą powodować wzrost tłumienia o kilka decybeli. Przed podłączeniem patchcordu należy bezwzględnie oczyścić złącze dedykowanym narzędziem lub alkoholem izopropylowym. Staranna instalacja zgodna ze standardami zapewnia działanie bez interwencji serwisowej przez cały okres eksploatacji.

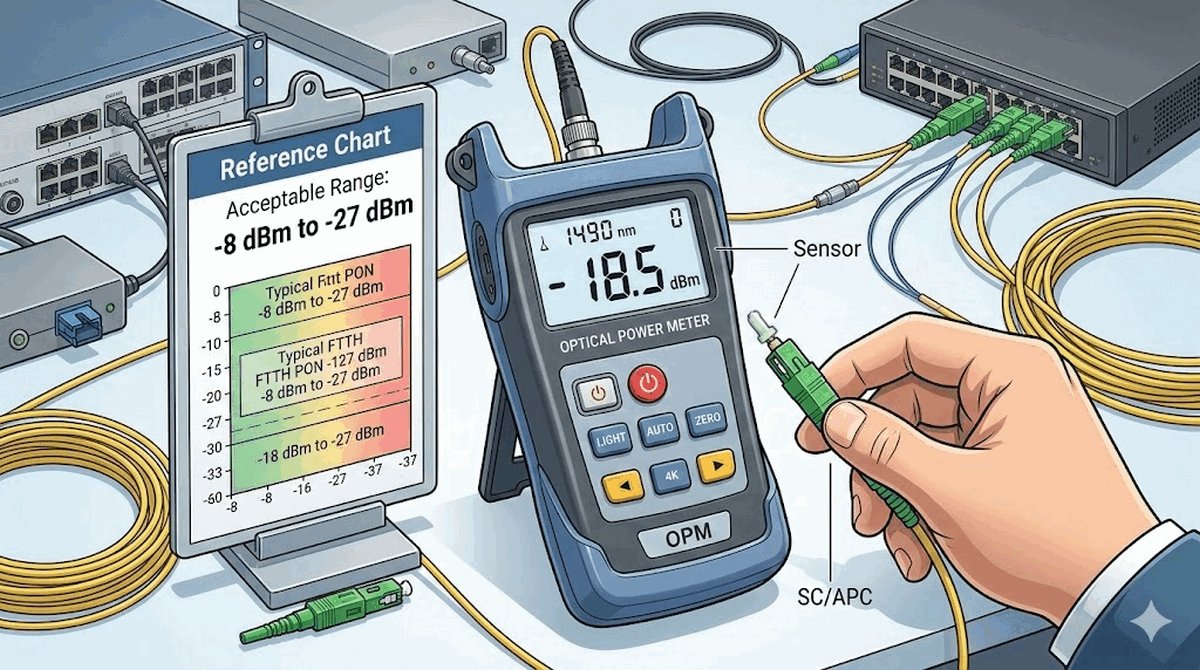

Miernik mocy optycznej OPM jest podstawowym narzędziem pomiarowym instalatora sieci światłowodowych, służącym do pomiaru średniej mocy sygnału w dBm lub mikrowatach. Pomiar wykonuje się przez podłączenie miernika do złącza patchcordem i wybór długości fali, a nowoczesne mierniki oferują automatyczną detekcję fali. Wynik porównuje się z wartościami referencyjnymi dla danej klasy budżetu mocy.

W sieciach GPON typowy poziom na wejściu ONT to -15 dBm do -27 dBm, przy czym sygnał silniejszy niż -8 dBm grozi przesterowaniem odbiornika. Sygnał słabszy niż -28 dBm oznacza wyczerpanie budżetu mocy i niestabilną pracę łącza z błędami transmisji. Pomiary wykonuje się na nowych instalacjach podczas testów odbiorczych i przy diagnostyce istniejących usług.

W praktyce OPM jest często zintegrowany z VFL w jednym urządzeniu, umożliwiając pomiar mocy i lokalizację uszkodzeń jednym przyrządem. Zaawansowane mierniki oferują funkcję źródła światła OLS do pomiaru tłumienia toru w konfiguracji OLS plus OPM. W sieciach PON stosuje się mierniki z filtrem optycznym do pomiaru mocy trzech fal jednocześnie w sieciach z RF Video Overlay.

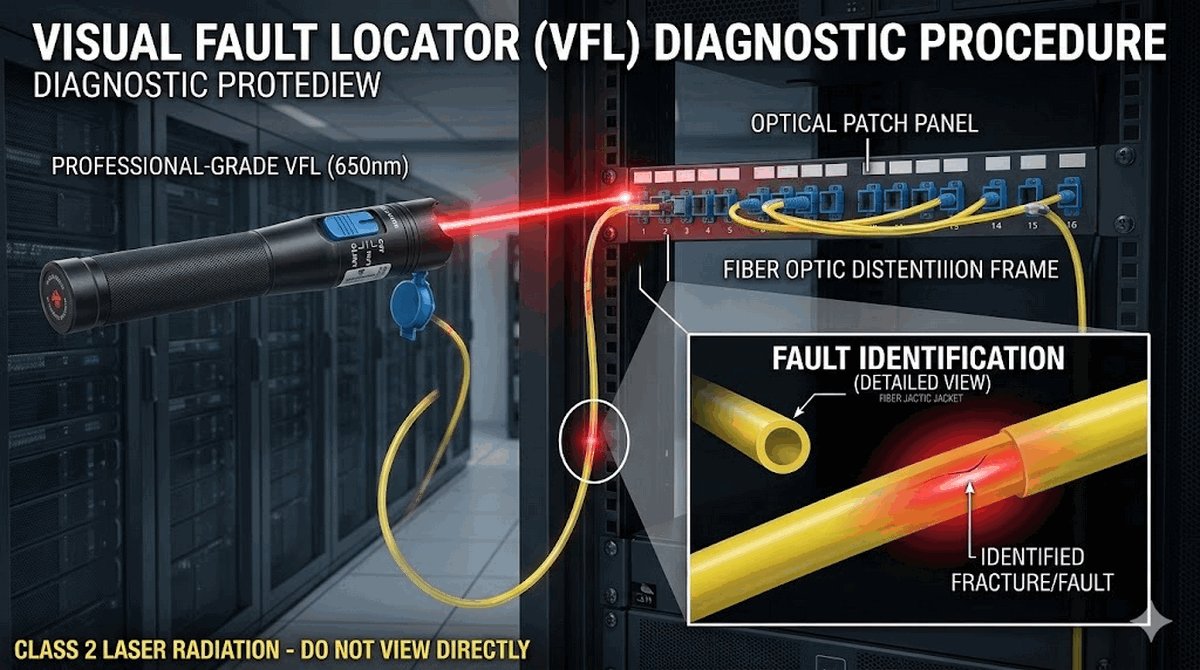

Lokalizator uszkodzeń wizualny VFL to proste, ale skuteczne narzędzie do szybkiej lokalizacji uszkodzeń światłowodów, emitujące widzialne czerwone światło lasera 650 nm do włókna. Światło jest widoczne przez powłokę w miejscu pęknięcia, zgięcia lub wadliwego złącza na zasadzie wycieku w miejscu nieciągłości. Technik może szybko zlokalizować uszkodzenie bez skomplikowanych przyrządów pomiarowych.

VFL jest przydatny w terenowych pracach instalacyjnych przy lokalizacji uszkodzeń w mufach, na słupach i w korytkach kablowych. Zasięg detekcji typowego VFL o mocy 1-10 mW pozwala znaleźć uszkodzenie w promieniu kilku kilometrów. VFL służy również do identyfikacji włókna w wiązce kabla w szafie krosowej przez podłączenie na jednym końcu i obserwację, które włókno świeci na drugim.

Bezwzględnie należy przestrzegać bezpieczeństwa przy pracy z VFL i nigdy nie patrzeć w wiązkę lasera. Przed podłączeniem VFL upewnij się, że drugi koniec nie jest podłączony do aktywnego urządzenia, ponieważ laser może uszkodzić odbiorniki. W zestawach narzędziowych VFL jest często zintegrowany z OPM w jednym urządzeniu.

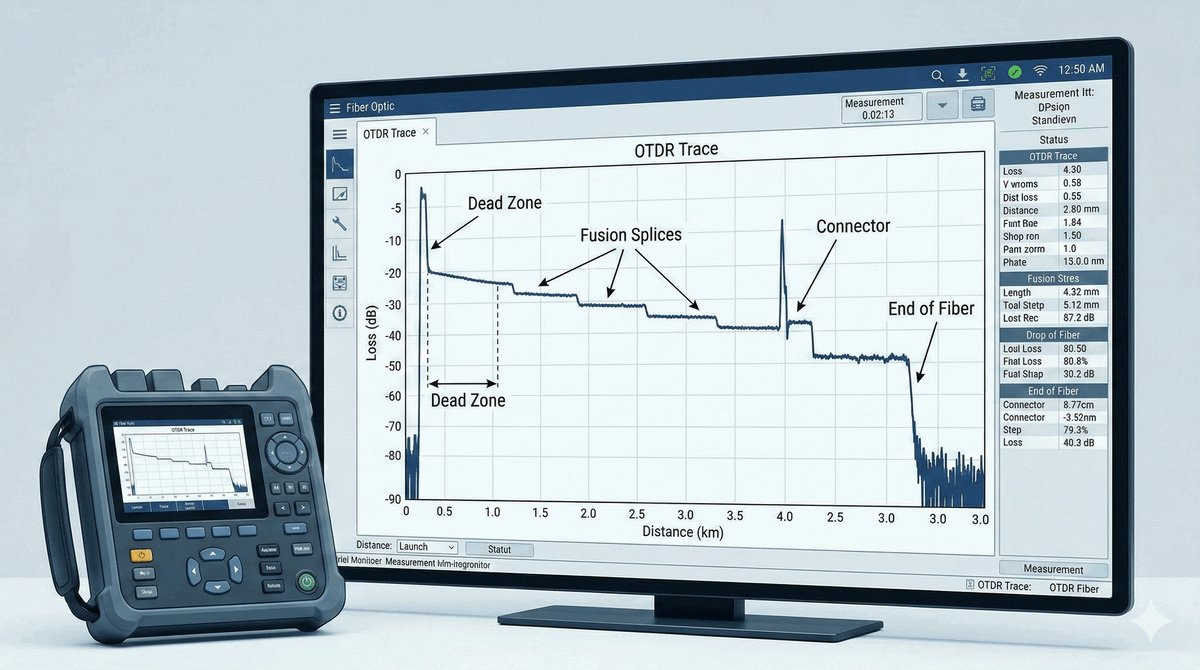

Reflektometr optyczny OTDR jest najbardziej zaawansowanym narzędziem diagnostycznym w sieciach światłowodowych, działającym jak radar optyczny przez wysyłanie impulsów lasera i analizę światła odbitego w funkcji czasu. Na podstawie czasu powrotu sygnału OTDR oblicza odległość do spawów, złączy, zgięć i pęknięć, tworząc wykres zwany traceem. Nowoczesne OTDR oferują regulowaną szerokość impulsu i czas uśredniania dla optymalizacji pomiaru.

Interpretacja wykresu OTDR wymaga doświadczenia w rozpoznawaniu charakterystycznych wzorców. Spawy są widoczne jako niewielkie spadki mocy bez piku odbiciowego, złącza konektorowe mają ostry spadek z pikiem Fresnela, a zgięcia jako nagły spadek bez piku. Pęknięcie objawia się całkowitym zanikiem sygnału z silnym pikiem odbiciowym w miejscu przerwania.

Dobór parametrów pomiaru ma kluczowe znaczenie: krótkie impulsy 5 ns dają wysoką rozdzielczość na krótkich dystansach, długie do 10 µs umożliwiają pomiar na dziesiątki kilometrów. Profesjonalne OTDR oferują automatyczną analizę zdarzeń, która klasyfikuje i wyświetla parametry wszystkich nieciągłości na torze. Nowoczesne urządzenia posiadają interfejs dotykowy i możliwość zapisu wyników do raportów.

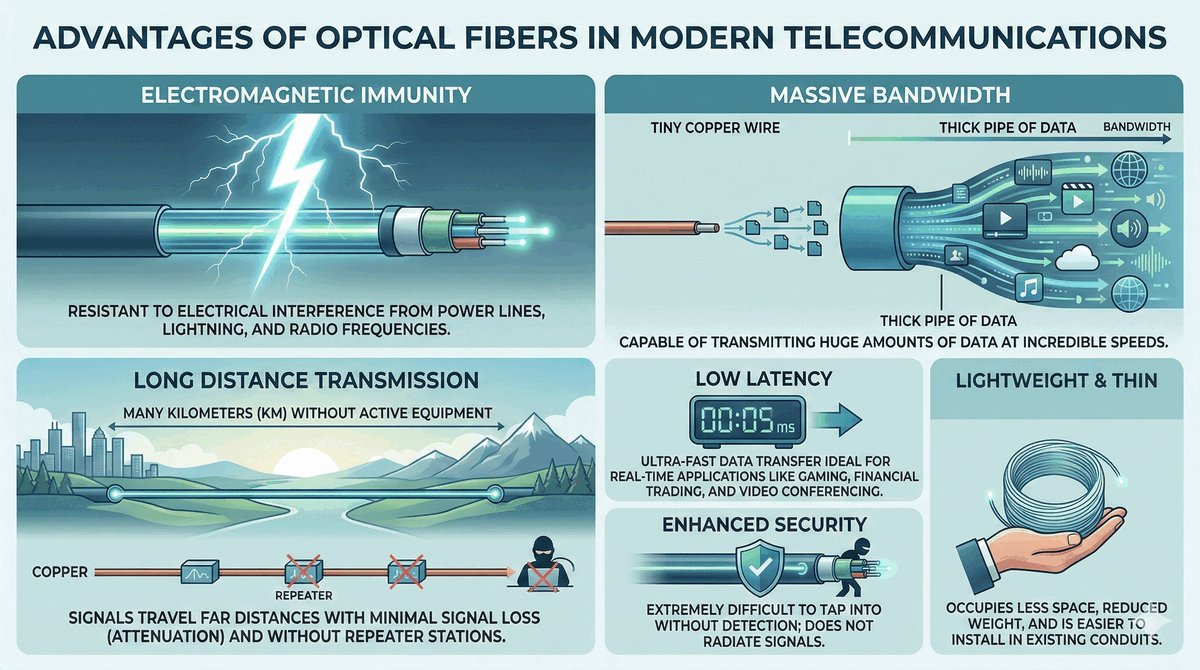

Zalety sieci optycznych w porównaniu z mediami miedzianymi są tak znaczące, że światłowody są uznawane za medium transmisyjne ostateczne na wiele dziesięcioleci. Pojedyncze włókno z DWDM może przenosić dziesiątki terabitów na sekundę, wystarczające do jednoczesnej transmisji milionów strumieni HD. Dla porównania, najlepsze kable miedziane kategorii 8 osiągają 40 Gb/s na dystansie 30 metrów, co jest ułamkiem możliwości światłowodu.

Zasięg transmisji światłowodowej sięga dziesiątek kilometrów bez regeneracji, a z EDFA nawet ponad 100 km, podczas gdy Ethernet miedziany ograniczony jest do 100 metrów. Odporność na EMI i RFI jest całkowita, ponieważ światłowód nie emituje pola elektromagnetycznego i nie jest na nie podatny. Światłowody są odporne na wyładowania atmosferyczne i nie przewodzą prądów wyrównawczych.

Bezpieczeństwo transmisji to kluczowa zaleta, bo włókno szklane nie promieniuje energii na zewnątrz w przeciwieństwie do miedzi. Próby nieautoryzowanego dostępu przez mikrozgięcie są łatwe do wykrycia przez monitoring tłumienia. Gabaryty kabli są również zaletą, ponieważ kabel o średnicy 1 cm może zawierać 96 włókien o łącznej przepustowości w petabitach.

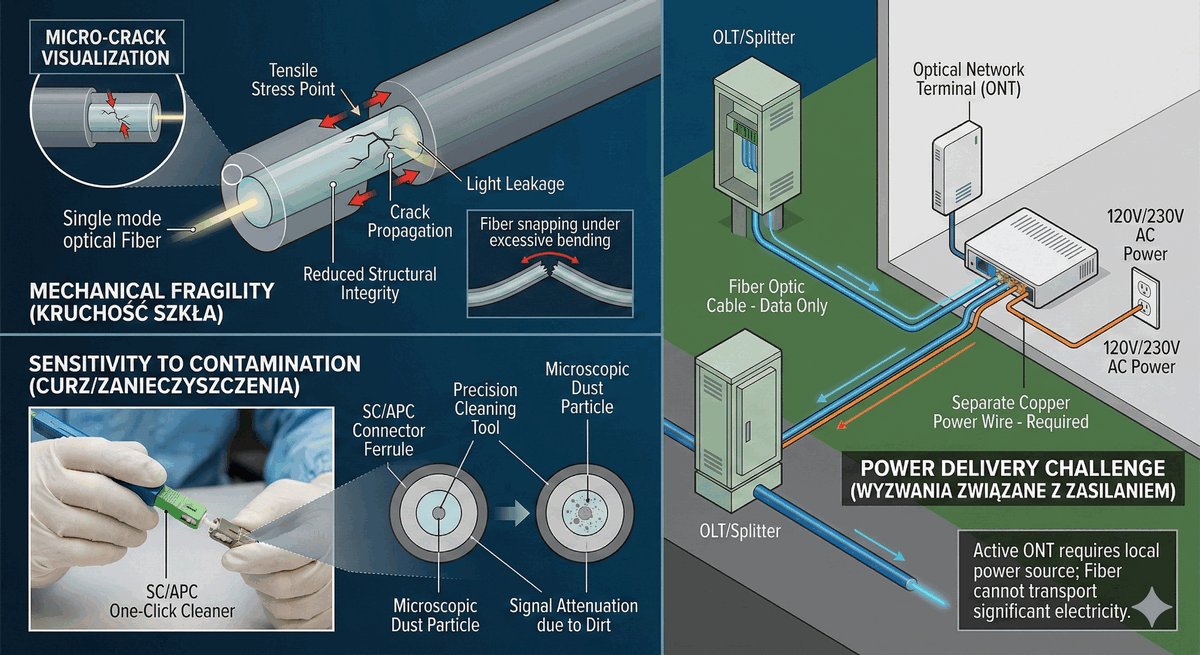

Światłowody mają również ograniczenia, które należy uwzględnić przy projektowaniu sieci. Podstawową wadą jest kruchość włókna szklanego, które mimo wielowarstwowej ochrony jest bardziej delikatne od miedzi i podatne na uszkodzenia przy nadmiernym zginaniu. Instalacja wymaga większej staranności, przestrzegania promieni gięcia i odpowiednich narzędzi, co podnosi koszty budowy.

Naprawa światłowodu wymaga kosztownej spawarki i wykwalifikowanego technika, w przeciwieństwie do miedzi naprawialnej prostymi narzędziami. Wkładki SFP i SFP+ są droższe od miedzianych, a różnica rośnie z szybkością transmisji. Mimo to, koszty te są akceptowalne w kontekście gigantycznej przepustowości i zasięgu.

Zasilanie ONT u abonenta jest wyzwaniem, ponieważ światłowód nie przewodzi prądu i wymaga lokalnego źródła zasilania. W przypadku przerw w dostawie energii łączność jest tracona bez UPS. Mimo tych wad, zalety światłowodów w postaci przepustowości, zasięgu i odporności na zakłócenia czynią je standardem w nowoczesnych sieciach telekomunikacyjnych.

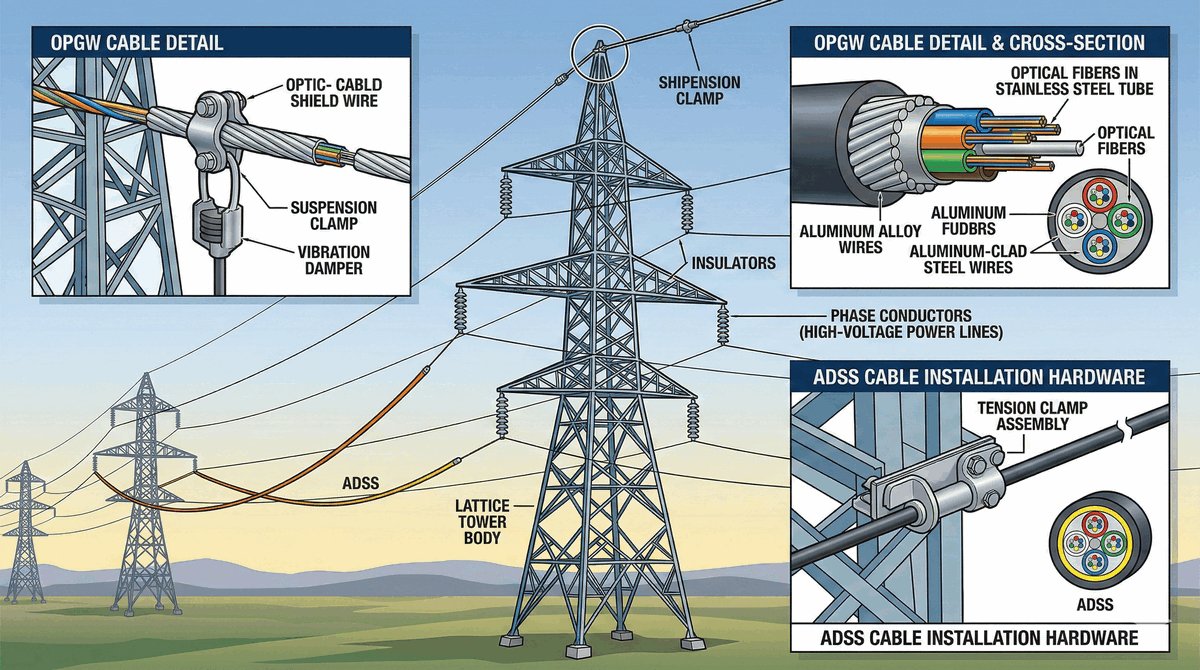

Specjalistyczne kable światłowodowe w przemyśle energetycznym łączą funkcje telekomunikacyjne z wymaganiami infrastruktury wysokiego napięcia. OPGW to przewód odgromowy z włóknami światłowodowymi instalowany na liniach WN zamiast tradycyjnych przewodów, pełniący podwójną funkcję ochrony odgromowej i łączności. Kable OPGW są wytrzymałe na obciążenia od oblodzenia i wiatru oraz temperatury przy zwarciach.

Polskie Sieci Elektroenergetyczne posiadają rozległą sieć światłowodową opartą na OPGW, wykorzystywaną do sterowania siecią i wynajmowaną operatorom. Kable OPGW umożliwiają monitorowanie sieci elektroenergetycznej w czasie rzeczywistym, co jest kluczowe dla stabilności systemu. Infrastruktura na liniach WN służy do przesyłu danych między stacjami elektroenergetycznymi.

ADSS to kabel całkowicie dielektryczny, samonośny, instalowany na słupach SN i nn bez ryzyka porażenia prądem. ADSS jest lżejszy od OPGW i może być montowany na istniejących słupach bez wzmacniania konstrukcji. Inne kable specjalistyczne to kable do wierceń horyzontalnych i podmorskie z pancerzem stalowym.

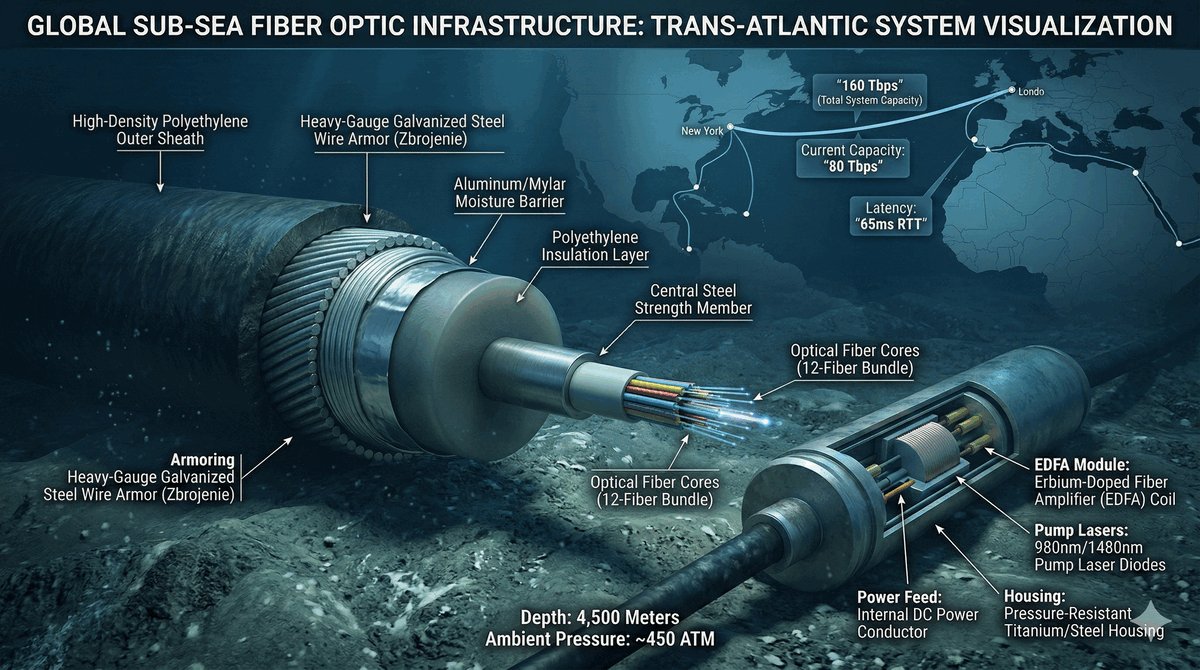

Kable podmorskie stanowią fizyczny kręgosłup globalnego Internetu, ponieważ około 99% ruchu międzykontynentalnego płynie dnem oceanów. Na świecie istnieje kilkaset systemów kabli podmorskich o łącznej długości ponad miliona kilometrów, łączących wszystkie kontynenty. Kable zawierają włókna w żelowym wypełnieniu, miedzianą rurkę zasilającą i stalowe druty zbrojeniowe w wodoszczelnej powłoce.

Na głębokości kilometrów ciśnienie sięga setek atmosfer, wymagając ekstremalnie wytrzymałej konstrukcji kabla. Na płytkich wodach kable są zakopywane w dnie na 1-3 metry dla ochrony przed kotwicami i trałami. Co 50-100 km instalowane są wzmacniacze EDFA zasilane prądem stałym o wysokim napięciu z stacji lądowych.

Przykładem nowoczesnego kabla jest Marea łączący USA z Hiszpanią o przepustowości 160 Tb/s i długości 6600 km. Polska jest podłączona przez system Baltica z Danią oraz łączami lądowymi z Niemcami i Skandynawią. Kable podmorskie mają żywotność około 25 lat i stanowią infrastrukturę krytyczną o znaczeniu strategicznym.

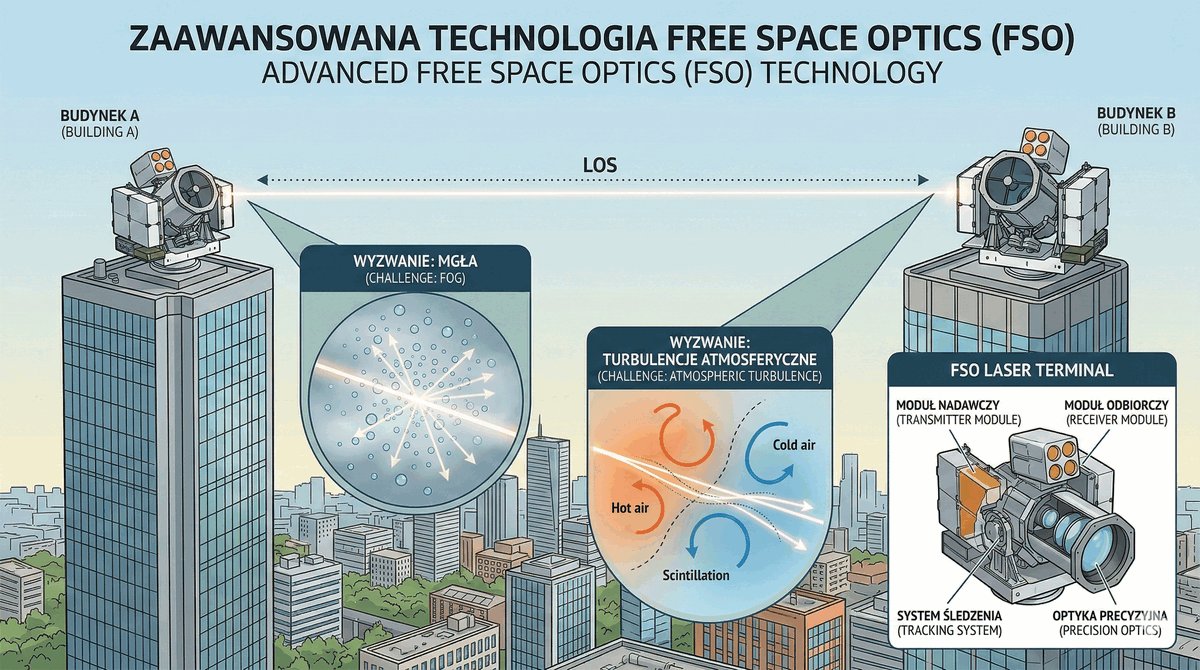

Free Space Optics to technologia bezprzewodowej transmisji optycznej z wiązkami laserowymi w atmosferze na dystansie do kilku kilometrów w linii widoczności. FSO łączy budynki w miastach, gdzie kabel światłowodowy jest niemożliwy do ułożenia ze względów administracyjnych. Technika oferuje przepustowości do 10 Gb/s i więcej przy bardzo niskich opóźnieniach, stanowiąc atrakcyjną alternatywę dla łącz radiowych.

Głównym ograniczeniem FSO jest wrażliwość na mgłę, deszcz i śnieg, które mogą tłumić sygnał laserowy. Mgła z kropelkami wielkości długości fali lasera powoduje silne rozpraszanie Mie, tłumiąc sygnał o kilkadziesiąt decybeli. Systemy FSO projektuje się z zapasem mocy i często z radiowym łączem zapasowym w konfiguracji hybrydowej dla dostępności do 99,9%.

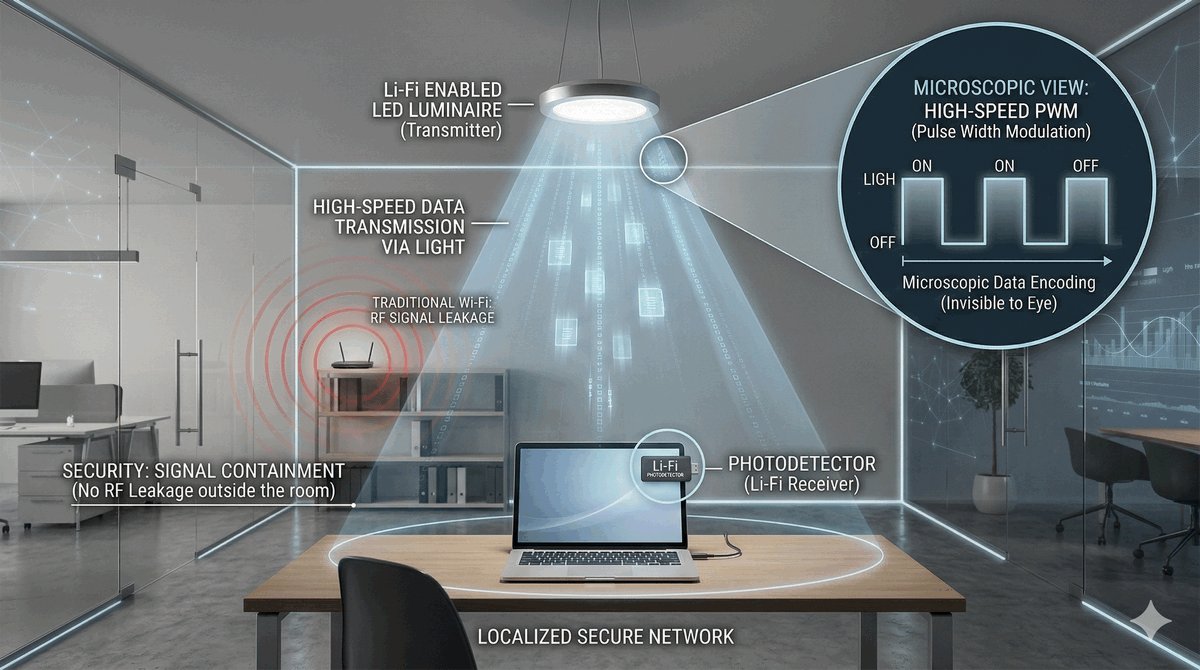

Li-Fi to nowsza technologia z widzialnym światłem LED modulowanym z częstotliwościami niewidocznymi dla oka, oferująca przepustowości Gb/s. Zaletą Li-Fi jest bezpieczeństwo, bo światło nie przenika przez ściany, oraz brak zakłóceń radiowych, co ma znaczenie w szpitalach. Wadą jest konieczność bezpośredniej widoczności i podatność na zakłócenia od innych źródeł światła.

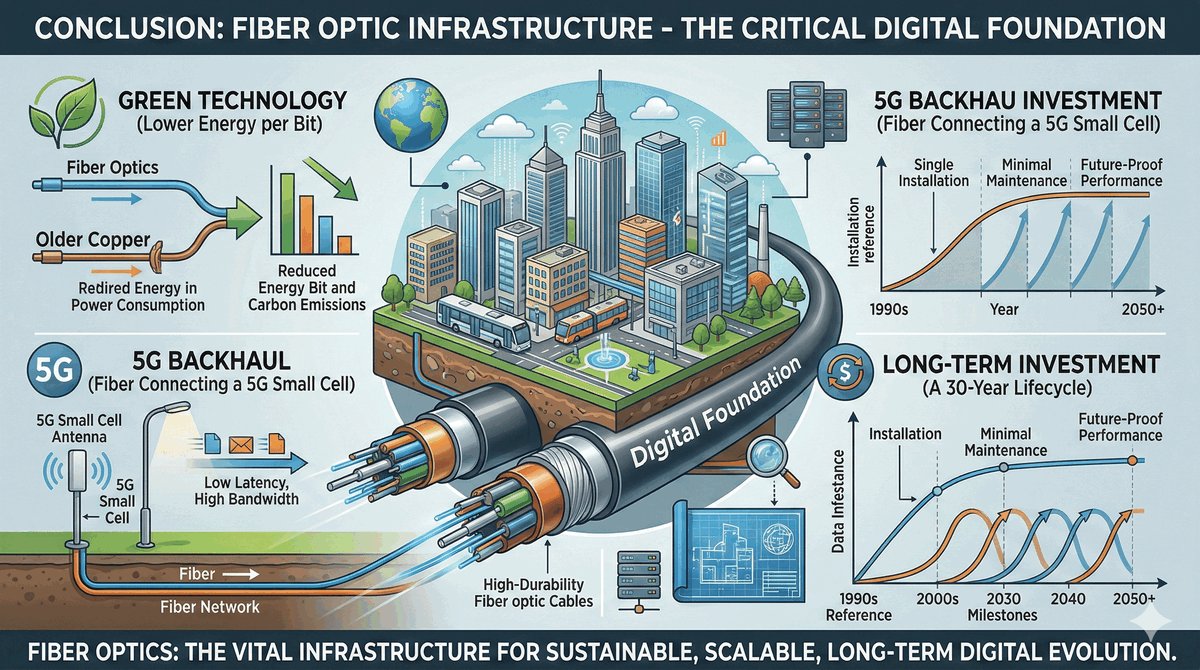

Światłowód jest medium transmisyjnym ostatecznym, którego pojemność ogranicza tylko granica Shannona wynosząca setki terabitów na sekundę dla pojedynczego włókna. Głównym ograniczeniem jest elektronika nadawczo-odbiorcza, a nie samo szkło, a postęp w modulacji koherentnej i DSP systematycznie przybliża nas do teoretycznych granic. Potwierdza to tezę o światłowodzie jako medium na kolejne dekady rozwoju telekomunikacji.

Ekologia to coraz ważniejszy argument, bo transmisja światłowodowa zużywa mniej energii na bit niż miedziana, co w dobie rosnących kosztów ma znaczenie ekonomiczne. W centrach danych światłowody są niezbędne do połączeń między serwerami przy minimalnym poborze mocy i emisji ciepła. Zastąpienie miedzi światłowodami obniża koszty chłodzenia i ślad węglowy.

Dla sieci 5G światłowody są absolutnie niezbędne jako szkielet backhaul i fronthaul dla stacji bazowych, ponieważ wymagane przepustowości dziesiątek Gb/s są nieosiągalne dla miedzi. Bez światłowodów niemożliwe byłoby wdrożenie pełnego potencjału 5G z niskimi opóźnieniami i ogromną przepustowością. Inwestycje w światłowody zwracają się wielokrotnie przez dziesięciolecia eksploatacji.

Standardy ITU-T i IEEE stanowią fundament interoperacyjności sieci optycznych, definiując parametry techniczne i protokoły komunikacyjne niezbędne do kompatybilności sprzętu różnych producentów. ITU-T odpowiada za standardy włókien G.65x, sieci PON G.984/987/989 oraz systemów WDM G.694.1/694.2. IEEE definiuje standardy Ethernetu, w tym EPON w 802.3ah i 10G-EPON w 802.3av dominujące na rynku azjatyckim.

Standardy włókien precyzyjnie określają średnicę rdzenia i płaszcza, profil współczynnika załamania, tłumienie i dyspersję. G.652 to podstawowe włókno jednomodowe, G.655 z przesuniętą dyspersją NZDSF dla DWDM, a G.657 odporne na zgięcia dla FTTH. Znajomość tych parametrów jest niezbędna przy projektowaniu łączy i doborze komponentów.

Standardy PON definiują szybkości transmisji, długości fal, protokoły OMCI i PLOAM, szyfrowanie AES-128 oraz algorytmy DBA. Dzięki standaryzacji ONT różnych producentów współpracują z OLT innych firm, zapobiegając vendor lock-in. Inżynier sieci optycznej powinien biegle posługiwać się dokumentacją standardów i śledzić ich ewolucję.

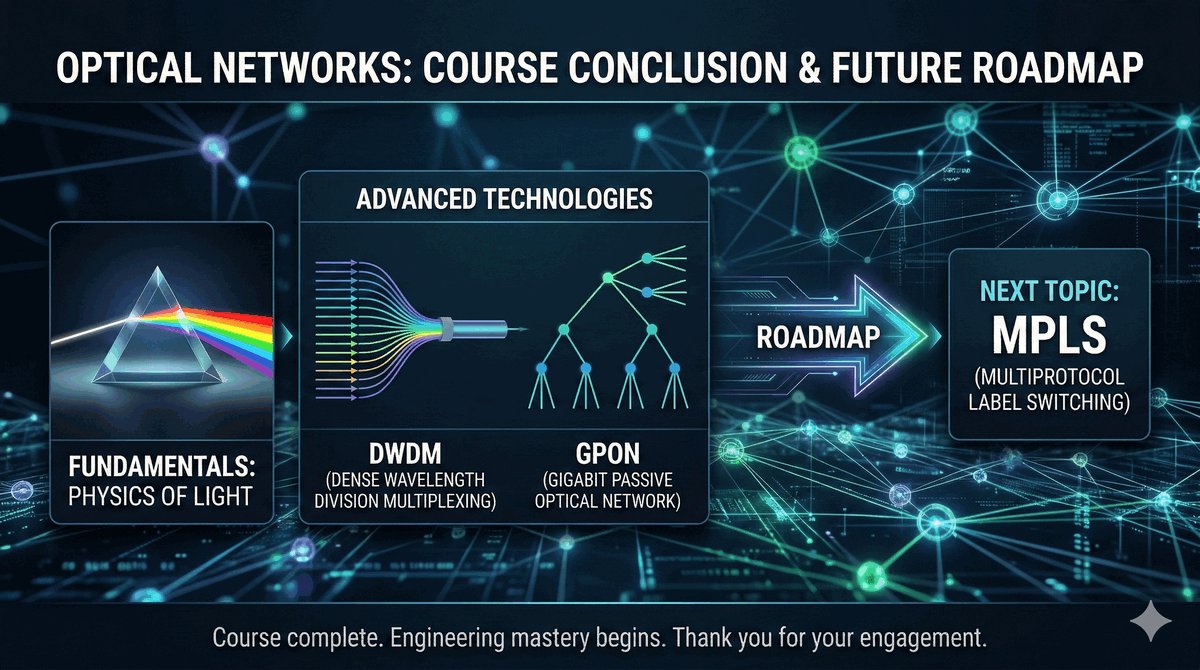

Druga część kursu Sieci Transportu Danych dostarczyła studentom wszechstronnej wiedzy o technologiach światłowodowych, od podstaw fizyki propagacji światła przez budowę włókien po zaawansowane systemy WDM i DWDM. Szczegółowo omówiliśmy architekturę sieci PON ze szczególnym uwzględnieniem GPON jako najszerzej wdrażanej technologii FTTH w Polsce i Europie. Zrozumienie budżetu mocy, DBA i zasad projektowania PON stanowi niezbędną wiedzę dla inżyniera sieci dostępowych.

Poznaliśmy narzędzia diagnostyczne od prostego OPM i VFL po zaawansowany OTDR do precyzyjnej charakterystyki toru światłowodowego. Omówiliśmy specjalistyczne zastosowania w energetyce z OPGW i ADSS oraz w kablach podmorskich stanowiących kręgosłup globalnego Internetu. Znajomość zalet i ograniczeń światłowodów pozwala na racjonalne i bezpieczne projektowanie niezawodnych sieci.

W trzeciej części kursu zajmiemy się technologią MPLS, kluczowym elementem nowoczesnych sieci szkieletowych i VPN, łączącą elastyczność routingu IP z wydajnością przełączania warstwy 2. MPLS oferuje inżynierię ruchu, QoS i szybką ochronę przed awariami. Zapraszam do dalszej nauki tej potężnej i powszechnie stosowanej technologii.
