Sieci telefoniczne stanowiły fundament globalnej komunikacji na długo przed erą Internetu, a ich architektura przez dziesięciolecia kształtowała sposób projektowania systemów telekomunikacyjnych na całym świecie. Pierwsze centrale telefoniczne obsługiwane ręcznie przez operatorów zostały wkrótce zastąpione mechanicznymi łącznicami Strowgera, które umożliwiały automatyczne zestawianie połączeń bez udziału człowieka. Wynalazek ten zapoczątkował erę automatyzacji w telekomunikacji i pozwolił na skalowanie sieci do rozmiarów międzynarodowych.
Fundamentalnym przełomem w rozwoju sieci telekomunikacyjnych było wprowadzenie multipleksacji z podziałem częstotliwości (FDM), która pozwoliła na zagęszczanie wielu rozmów na wspólnych łączach szkieletowych. Technika ta umożliwiła operatorom znaczące obniżenie kosztów transmisji międzymiastowej i międzynarodowej poprzez eliminację konieczności prowadzenia osobnych kabli dla każdego połączenia. W późniejszych dekadach FDM został zastąpiony przez multipleksację z podziałem czasu (TDM) w cyfrowych systemach transmisyjnych T-carrier i E-carrier.
Współczesne sieci telekomunikacyjne coraz częściej odchodzą od komutacji łączy na rzecz komutacji pakietów i technologii VoIP, co pozwala na efektywniejsze wykorzystanie zasobów sieciowych i łatwiejsze wprowadzanie nowych usług. Mimo to architektura PSTN pozostaje ważnym punktem odniesienia dla inżynierów sieciowych, ponieważ wiele koncepcji opracowanych dla klasycznej telefonii zostało zaadaptowanych w nowoczesnych protokołach i systemach transmisji danych. Zrozumienie tych podstawowych zasad jest niezbędne do analizy procesu migracji od sieci tradycyjnych do rozwiązań opartych na IP.

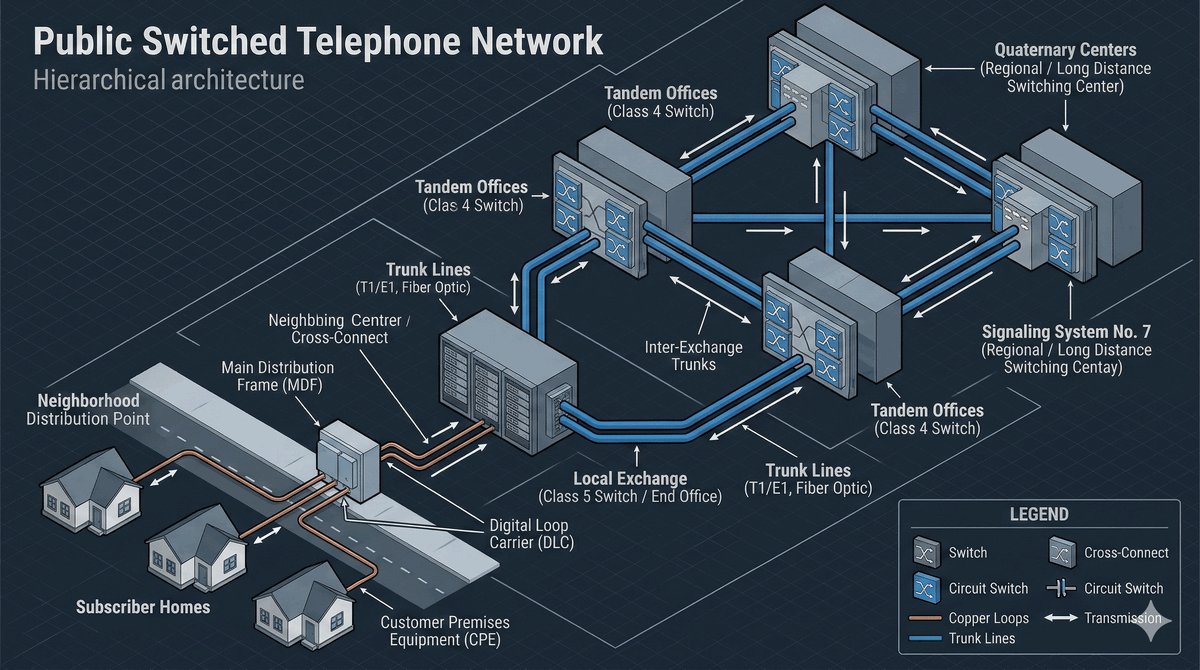

Architektura PSTN opiera się na hierarchicznym modelu składającym się z central lokalnych (Class 5), tranzytowych (Class 4) i międzynarodowych (Class 1-3), które są ze sobą połączone za pomocą łączy o rosnącej przepustowości w miarę zbliżania się do rdzenia sieci. Centrala lokalna, znajdująca się najbliżej abonenta, odpowiada za obsługę pętli abonenckiej, zestawianie połączeń wewnątrz swojej strefy numeracyjnej oraz przekazywanie ruchu do central wyższego rzędu. Każda centrala dysponuje tablicą rutingu, która na podstawie prefiksu numeru kieruje połączenie do odpowiedniego węzła następnej hierarchii.
Proces zestawiania połączenia w sieci PSTN rozpoczyna się od detekcji podniesienia słuchawki przez centralę lokalną, która generuje sygnał zgłoszenia (dial tone) informujący abonenta o gotowości sieci. Po wybraniu numeru centrala analizuje prefiks i podejmuje decyzję o rutowaniu połączenia, wysyłając sygnały zestawiające do kolejnych central na trasie. Jeśli wszystkie łącza na docelowej ścieżce są wolne, sygnał dzwonienia (ringing tone) jest wysyłany do abonenta wywoływanego, a po podniesieniu słuchawki następuje zamknięcie obwodu i rozpoczęcie transmisji głosu.
System sygnalizacji SS7 (Signaling System No. 7), będący mózgiem sieci PSTN, wykorzystuje oddzielną sieć pakietową do przesyłania komunikatów sterujących między centralami. SS7 obsługuje nie tylko podstawowe funkcje zestawiania i rozłączania połączeń, ale także zaawansowane usługi, takie jak przenoszenie numeru, billing prepaid, połączenia konferencyjne i ID dzwoniącego. Protokół ten został zaprojektowany z myślą o wysokiej niezawodności i dostępności, co czyni go wzorcem dla współczesnych protokołów sygnalizacyjnych w sieciach VoIP i IMS.

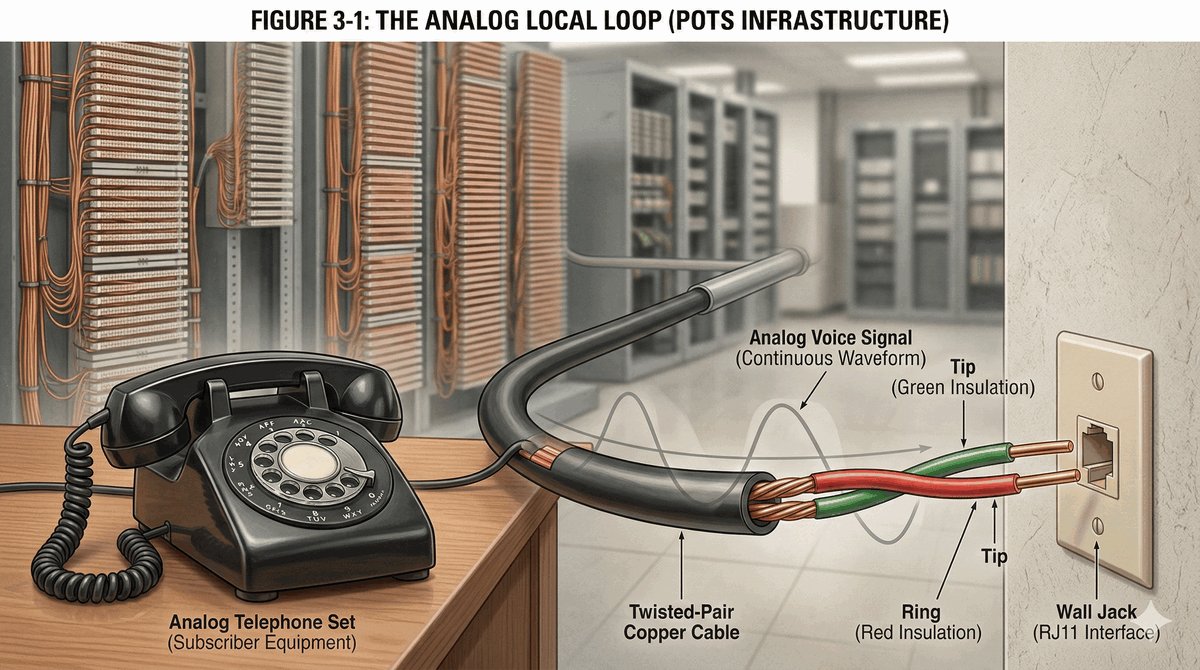

Usługa POTS, pomimo swojej nazwy sugerującej prostotę, w rzeczywistości opiera się na precyzyjnie zaprojektowanym systemie sygnalizacji i zasilania, który umożliwia niezawodną komunikację głosową przy minimalnym zużyciu energii. Centrala telefoniczna dostarcza na linię napięcie stałe o wartości -48 V DC, które służy zarówno do zasilania aparatu telefonicznego, jak i do wykrywania stanu pętli abonenckiej. Gdy słuchawka jest odłożona (stan on-hook), impedancja pętli jest bardzo wysoka i prąd stały nie płynie. Podniesienie słuchawki (stan off-hook) zwiera obwód przez cewkę aparatu, co powoduje przepływ prądu rzędu 20-80 mA i sygnalizuje centrali żądanie połączenia.
Sygnał dzwonienia w systemie POTS jest generowany przez centralę jako napięcie zmienne o częstotliwości 20-25 Hz i wartości skutecznej około 90 V. Sygnał ten przesyłany jest linią w cyklach sekunda dzwonienia i cztery sekundy przerwy, co synchronizuje pracę dzwonków w aparatach telefonicznych. Mimo że współczesne aparaty telefoniczne często wykorzystują elektroniczne generatory dźwięku zamiast tradycyjnych dzwonków elektromechanicznych, format sygnału wywoławczego pozostał niezmieniony przez dziesięciolecia, co zapewnia kompatybilność wsteczną.
Technologia POTS wywarła ogromny wpływ na rozwój późniejszych systemów telekomunikacyjnych, ustanawiając standardy interfejsu abonenckiego, które przetrwały do dziś w postaci sygnalizacji pętli abonenckiej w sieciach VoIP ATA (Analog Telephone Adapter). Mikrofiltry stosowane w instalacjach ADSL są bezpośrednim dziedzictwem rozwiązań opracowanych dla separacji sygnałów w pętli POTS. Nawet w erze cyfrowej, podstawowe parametry pętli abonenckiej, takie jak impedancja 600 omów i maksymalna długość pętli, pozostają standardem referencyjnym dla projektantów sprzętu telekomunikacyjnego.

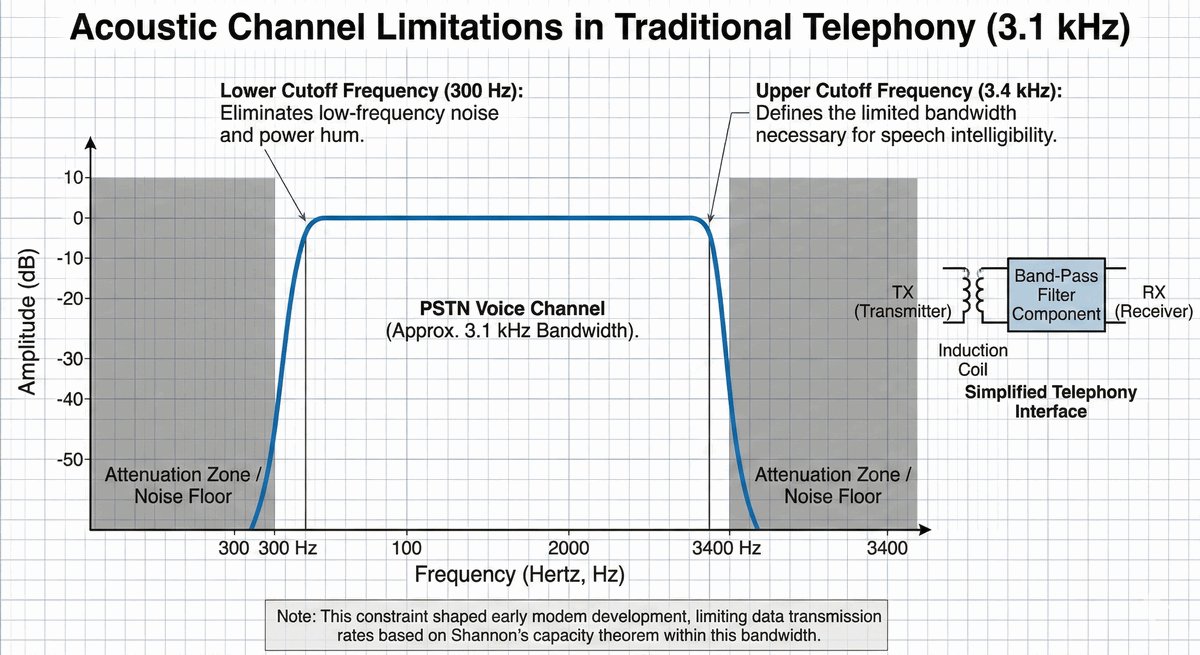

Ograniczenie pasma akustycznego do 300-3400 Hz w klasycznej sieci telefonicznej było celowym kompromisem inżynieryjnym między jakością transmisji mowy a efektywnością wykorzystania kosztownej infrastruktury szkieletowej. Badania nad percepcją słuchową przeprowadzone w latach 20. i 30. XX wieku wykazały, że pasmo to zawiera większość informacji fonetycznej niezbędnej do zrozumienia wypowiedzi, podczas gdy częstotliwości poniżej 300 Hz i powyżej 3400 Hz mają marginalne znaczenie dla komunikacji werbalnej. Dzięki temu ograniczeniu możliwe było zagęszczenie większej liczby rozmów na wspólnych łączach szkieletowych przy zachowaniu akceptowalnej jakości transmisji głosu.
Z punktu widzenia teorii sygnałów, ograniczenie pasma kanału jest równoznaczne z zastosowaniem filtru dolnoprzepustowego, który przepuszcza tylko składowe widmowe sygnału mieszczące się w jego paśmie przepustowym. Dla sygnałów cyfrowych o charakterze prostokątnym, które zawierają szerokie widmo harmonicznych sięgające teoretycznie nieskończoności, filtrowanie pasmowoprzepustowe powoduje nieodwracalne zniekształcenie kształtu przebiegu. W szczególności zbocza impulsów ulegają spłaszczeniu, a na krawędziach pojawiają się oscylacje wynikające z efektu Gibbsa, co uniemożliwia bezpośrednią detekcję poziomów logicznych.
Techniki modulacji analogowej okazały się eleganckim rozwiązaniem problemu niedopasowania charakterystyki sygnałów cyfrowych do kanału głosowego. Zamiast przesyłać sygnał prostokątny bezpośrednio, modem przekształca go na sygnał sinusoidalny o częstotliwości nośnej z zakresu 300-3400 Hz, którego widmo jest skoncentrowane w wąskim paśmie i nie ulega znaczącym zniekształceniom przy przejściu przez kanał. Na gruncie teorii informacji, twierdzenie Shannona-Hartleya wyznacza teoretyczną górną granicę przepustowości takiego kanału jako C = B × log₂(1 + S/N), która dla typowej linii telefonicznej o paśmie 3100 Hz i SNR 30 dB wynosi około 31 kb/s.

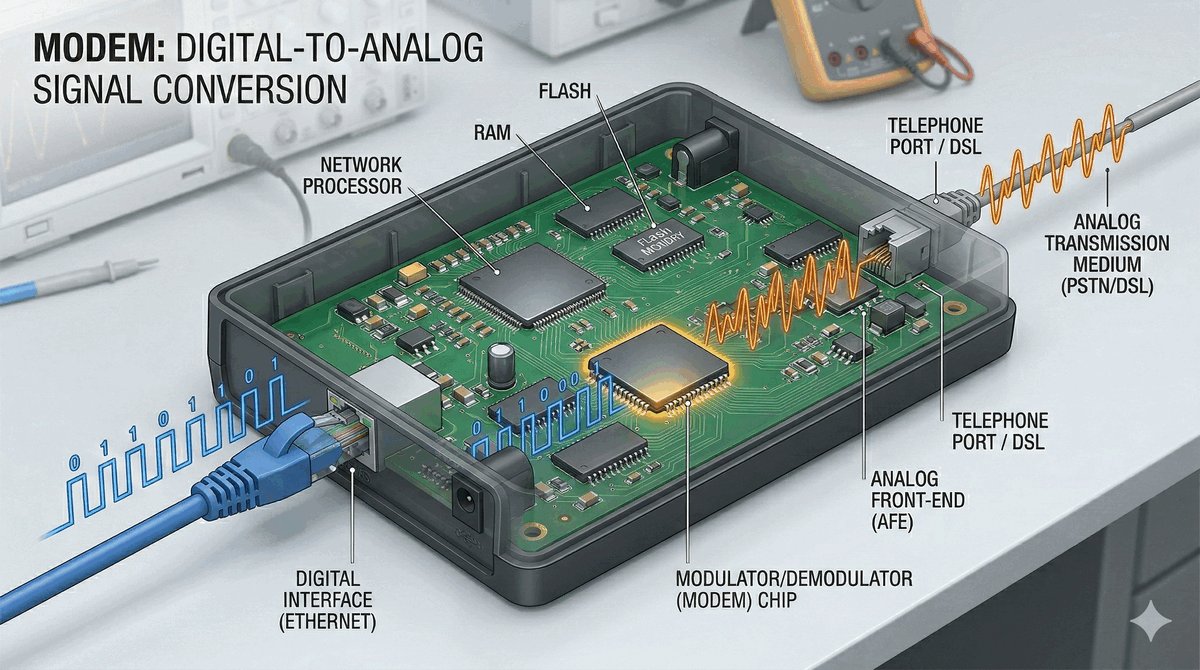

Modem jest urządzeniem pełniącym funkcję interfejsu między cyfrową domeną komputerów a analogową infrastrukturą sieci telefonicznej, umożliwiając konwersję sygnałów między tymi dwoma całkowicie odmiennymi światami. Nazwa urządzenia jest akronimem od dwóch słów: modulator i demodulator, które precyzyjnie opisują jego podstawowe funkcje w torze nadawczo-odbiorczym. Modem nadawczy pobiera strumień danych cyfrowych z komputera przez interfejs RS-232 lub USB i przekształca go na sygnał analogowy dopasowany do charakterystyki kanału telefonicznego.
Proces modulacji cyfrowej polega na celowym modyfikowaniu parametrów fali nośnej w rytm nadawanych bitów, przy czym fala nośna jest generowana przez modem jako czysty sygnał sinusoidalny o częstotliwości dobranej do pasma 300-3400 Hz. W zależności od zastosowanej techniki modulacji, zmianie może ulegać amplituda (ASK), częstotliwość (FSK), faza (PSK) lub jednocześnie kilka parametrów (QAM). Modem odbiorczy musi następnie wykryć te zmiany na podstawie odebranego sygnału zniekształconego przez kanał transmisyjny i na ich podstawie odtworzyć pierwotny ciąg bitów.
Współczesne modemy są wyposażone w zaawansowane układy DSP (Digital Signal Processing), które realizują w czasie rzeczywistym złożone algorytmy przetwarzania sygnałów. Oprócz podstawowych funkcji modulacji i demodulacji, procesor DSP modemu wykonuje synchronizację zegarów nadawczych i odbiorczych, korekcję błędów transmisji za pomocą kodów korekcyjnych, adaptacyjną kompensację charakterystyki kanału oraz zaawansowane algorytmy eliminacji echa. Proces treningu linii, podczas którego negocjowane są parametry połączenia, obejmuje pomiar tłumienia, szumów i zniekształceń fazowych, co pozwala na optymalny dobór szybkości transmisji i gęstości konstelacji modulacyjnej.

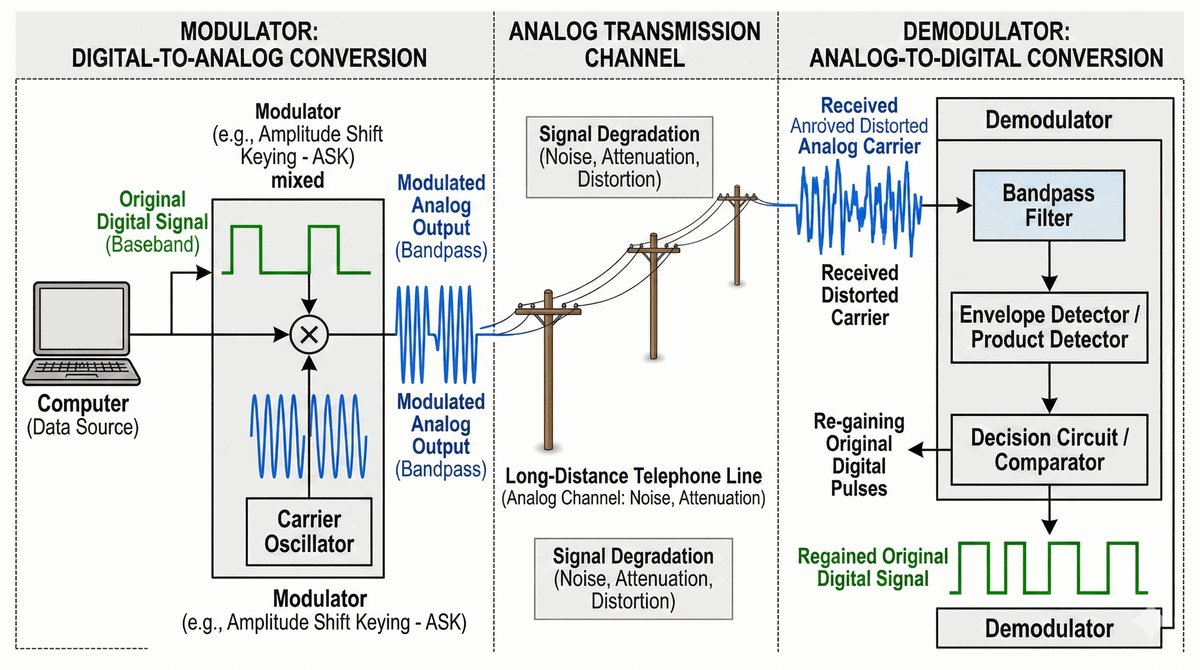

Modulator i demodulator są dwoma nierozłącznymi blokami funkcjonalnymi, które współpracują w celu umożliwienia dwukierunkowej transmisji danych przez analogowy kanał telefoniczny. Modulator po stronie nadawczej przekształca ciąg bitów na zmiany parametrów fali nośnej, tworząc sygnał zmodulowany dopasowany do charakterystyki kanału transmisyjnego. Demodulator po stronie odbiorczej wykonuje zadanie odwrotne, analizując odebrany sygnał analogowy i odtwarzając pierwotną sekwencję bitów z możliwie najwyższą wiernością.
Zadanie demodulatora jest znacznie trudniejsze niż modulatora, ponieważ sygnał docierający do odbiornika jest zniekształcony przez szereg niekorzystnych zjawisk fizycznych zachodzących w torze transmisyjnym. Tłumienie sygnału zależne od częstotliwości zmienia proporcje między składowymi widmowymi, szum addytywny maskuje subtelne zmiany parametrów fali nośnej, a zniekształcenia fazowe powodują poszerzenie impulsów symbolowych. Dodatkowo, echa odbite od niedopasowanych impedancyjnie punktów sieci nakładają się na sygnał użyteczny, tworząc interferencje międzysymbolowe.
Do separacji kierunków transmisji w trybie full duplex stosuje się dwie podstawowe techniki. Frequency Division Duplex (FDD) przydziela różne pasma częstotliwości dla transmisji w górę i w dół, co jest rozwiązaniem prostym, ale zmniejsza dostępne pasmo dla każdego kierunku o połowę. Echo cancellation to bardziej zaawansowana technika, w której modem generuje kopię własnego sygnału nadawanego i odejmuje ją od sygnału odebranego, pozostawiając czysty sygnał z drugiej strony. Algorytmy adaptacyjne używane do eliminacji echa ciągle optymalizują swoje parametry, śledząc zmiany impedancji linii w czasie rzeczywistym.
Fala nośna jest podstawowym elementem wszystkich systemów modulacji analogowej, stanowiąc sygnał sinusoidalny o ściśle określonej częstotliwości i amplitudzie, który służy jako nośnik informacji w kanale transmisyjnym. Wybór częstotliwości fali nośnej ma kluczowe znaczenie dla całego systemu łączności, ponieważ musi ona mieścić się w paśmie przepustowym kanału i być optymalnie dopasowana do jego charakterystyki tłumieniowej. W modemach telefonicznych fala nośna jest generowana przez układ syntezy częstotliwości z wykorzystaniem pętli PLL (Phase-Locked Loop) i oscylatora kwarcowego.
Trzy podstawowe parametry fali nośnej, które mogą być modyfikowane w procesie modulacji, to amplituda, częstotliwość i faza. Amplituda określa energię sygnału i jego moc chwilową, co bezpośrednio wpływa na stosunek sygnału do szumu w odbiorniku. Częstotliwość definiuje tempo zmian oscylacji i jest mierzona w hercach, a faza opisuje kątowe przesunięcie sygnału względem przyjętego punktu odniesienia. Modemy mogą modyfikować jeden, dwa lub wszystkie trzy parametry jednocześnie, co daje podstawę do całej hierarchii technik modulacji o różnej wydajności widmowej i złożoności implementacyjnej.
Matematycznie falę nośną opisuje równanie s(t) = A(t) × sin(2πf(t)t + φ(t)), gdzie A(t) oznacza amplitudę, f(t) częstotliwość, a φ(t) fazę jako funkcje czasu. W modulacji cyfrowej parametry te zmieniają się skokowo w interwałach odpowiadających okresom symbolowym, a liczba możliwych kombinacji ich wartości determinuje szybkość transmisji w bitach na sekundę. Im więcej stanów może przyjąć symbol, tym więcej bitów może przenosić, ale tym mniejsza jest odległość euklidesowa między sąsiednimi stanami i tym wyższy wymagany stosunek sygnału do szumu dla bezbłędnej detekcji.

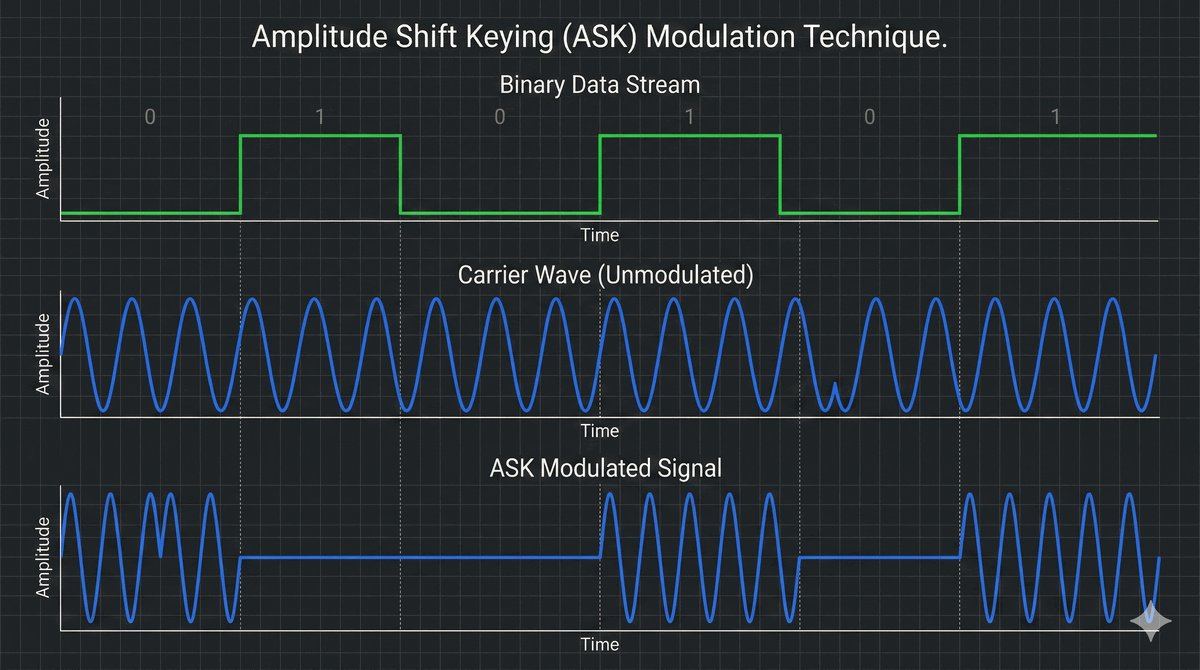

Kluczowanie amplitudy (ASK) jest najprostszą techniką modulacji cyfrowej, w której informacja binarna jest kodowana przez zmianę amplitudy fali nośnej przy zachowaniu stałej częstotliwości i fazy sygnału. Wariant OOK (On-Off Keying) reprezentuje logiczną jedynkę jako obecność fali nośnej o ustalonej amplitudzie, a logiczne zero jako całkowity brak sygnału. Implementacja OOK jest niezwykle prosta i może być zrealizowana za pomocą jednego tranzystora działającego jako przełącznik wysokiej częstotliwości, co czyni tę technikę atrakcyjną dla najprostszych systemów komunikacyjnych.
Główną wadą ASK jest podatność na zakłócenia związane z tym, że informacja jest zakodowana w amplitudzie, która w rzeczywistych kanałach transmisyjnych podlega ciągłym fluktuacjom. Zmiany temperatury, wilgotności i starzenie się kabli powodują zmiany tłumienia linii, a zakłócenia elektromagnetyczne z otoczenia nakładają na sygnał szum addytywny. Detektor progowy w odbiorniku musi dysponować adaptacyjnym mechanizmem śledzącym zmiany średniego poziomu sygnału, aby poprawnie rozróżniać stany logiczne mimo fluktuacji amplitudy.
Mimo swoich ograniczeń, ASK w wariancie OOK znalazło szerokie zastosowanie w łączności optycznej, zarówno w światłowodach, jak i w bezprzewodowych łączach podczerwieni. Źródło światła (laser półprzewodnikowy lub dioda LED) może być włączane i wyłączane z częstotliwością sięgającą dziesiątek gigaherców, co pozwala na transmisję danych z prędkościami rzędu 10-100 Gb/s. W sieciach PON (Passive Optical Network) OOK jest podstawową techniką modulacji w kanale downstream, a jego prostota implementacyjna przekłada się na niższe koszty produkcji sprzętu dostępowego.

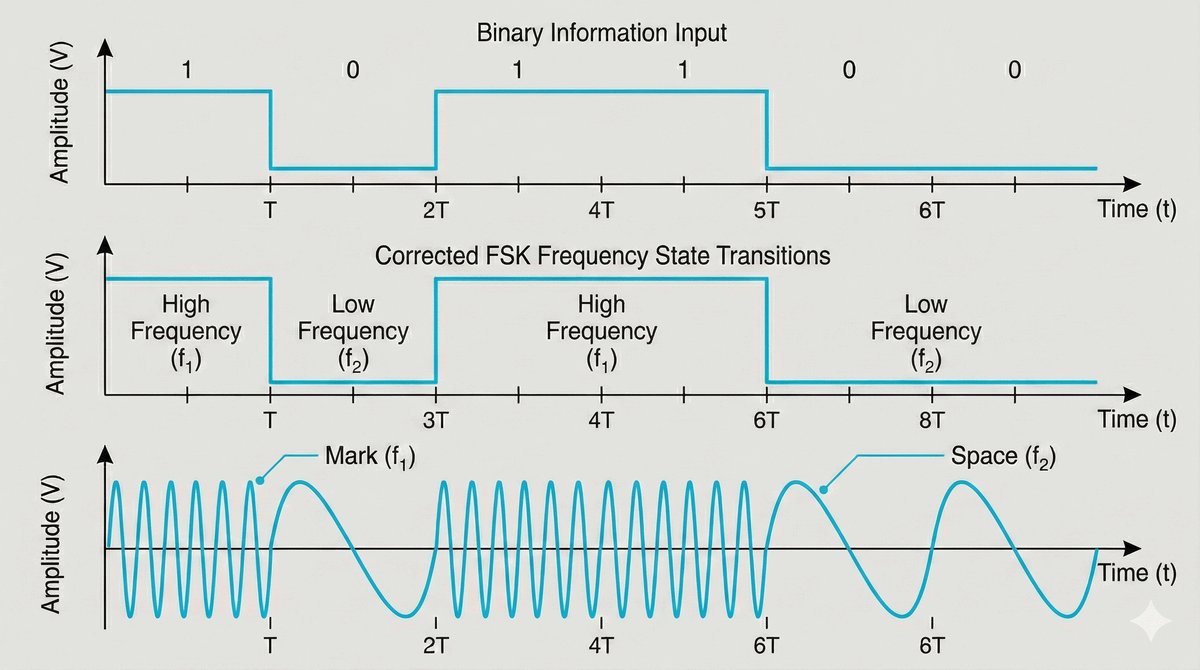

Kluczowanie częstotliwości (FSK) jest techniką modulacji, w której informacja binarna jest kodowana poprzez przełączanie fali nośnej między dwiema lub więcej dyskretnymi częstotliwościami przy zachowaniu stałej amplitudy sygnału. Stałość amplitudy stanowi kluczową zaletę FSK w porównaniu z ASK, ponieważ odbiornik detekuje zmiany częstotliwości, które nie są wrażliwe na fluktuacje tłumienia linii. Dzięki tej właściwości FSK stał się podstawą pierwszych komercyjnych standardów modemowych, znajdując zastosowanie wszędzie tam, gdzie niezawodność transmisji była ważniejsza od maksymalnej prędkości.

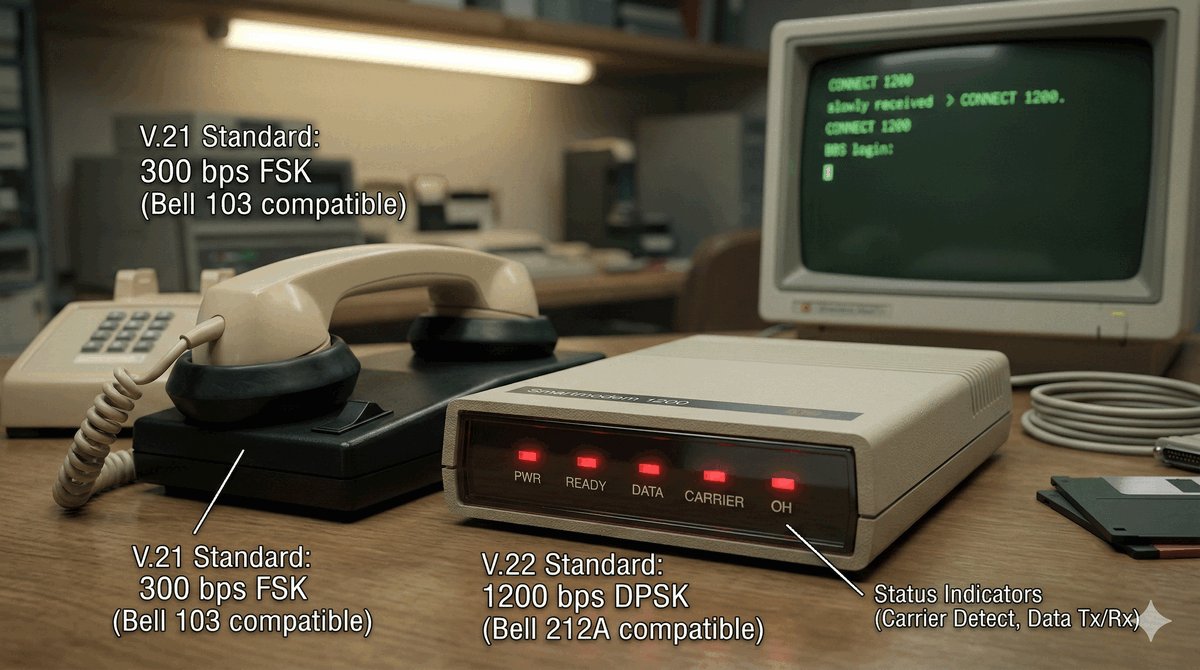

Klasycznym przykładem praktycznego zastosowania FSK był modem Bell 103 wprowadzony w 1962 roku, który pracował z prędkością 300 bodów w trybie full duplex. Urządzenie wykorzystywało dwie pary częstotliwości: dla kierunku nadawania używano tonów 1070 Hz i 1270 Hz, a dla kierunku odbioru 2025 Hz i 2225 Hz. Rozdzielenie pasm dla obu kierunków transmisji pozwalało na jednoczesną komunikację dwukierunkową bez konieczności stosowania układów eliminacji echa, co stanowiło rozwiązanie proste, eleganckie i niezwykle skuteczne jak na swoje czasy.
Technika FSK znalazła szerokie zastosowanie także poza klasycznym dial-upem. W systemach Bluetooth stosuje się wariant GFSK (Gaussian Frequency Shift Keying), który dodatkowo wygładza skoki częstotliwości za pomocą filtru gaussowskiego, ograniczając szerokość widma emitowanego sygnału i redukując zakłócenia w sąsiednich kanałach. W technologii RFID pasywnych znaczników FSK jest stosowany w komunikacji zwrotnej od znacznika do czytnika, a w systemach telemetrycznych i dalekopisów radiowych stanowił standard transmisji przez wiele dekad ze względu na odporność na zakłócenia i prostotę implementacji odbiornika.

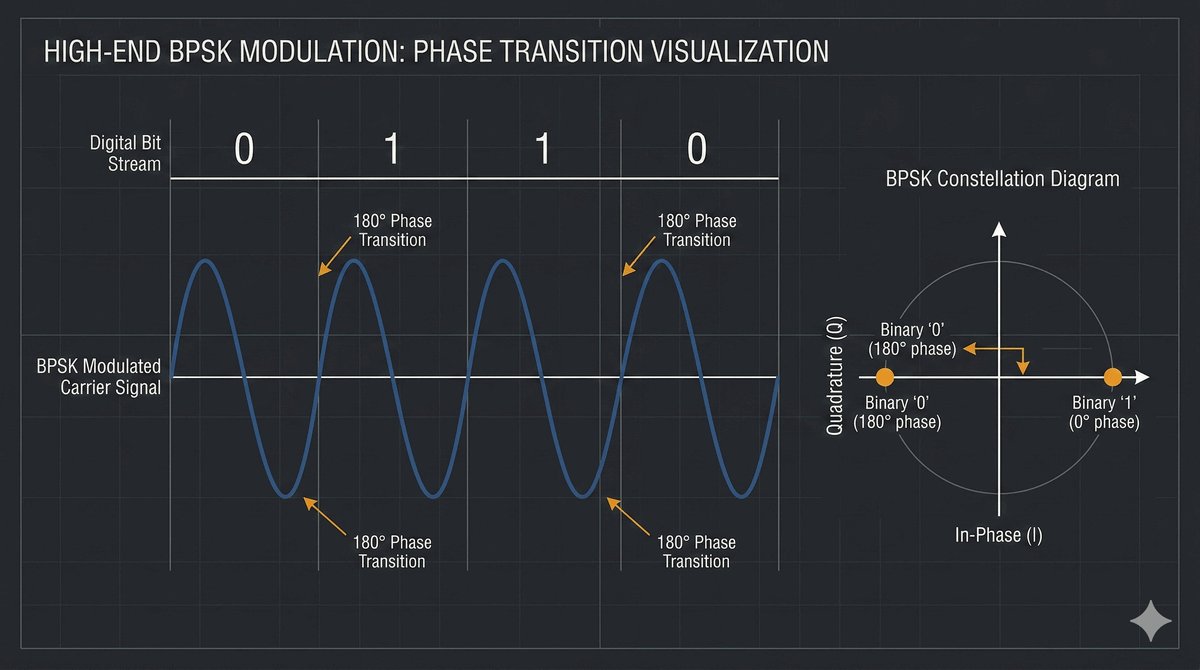

Kluczowanie fazy (PSK) jest techniką modulacji, w której informacja cyfrowa jest kodowana poprzez skokowe zmiany fazy fali nośnej przy zachowaniu stałej amplitudy i częstotliwości. W najprostszej odmianie BPSK (Binary PSK) wykorzystuje się dwa stany fazy różniące się o 180 stopni, co pozwala na przesłanie jednego bitu na symbol. Zmiana fazy o 180 stopni jest łatwa do wykrycia przez odbiornik synchronizowany pętlą PLL, ponieważ generuje charakterystyczny zanik amplitudy w momencie przejścia, który może służyć do synchronizacji symbolowej.
Bardziej zaawansowaną wersją jest QPSK (Quadrature PSK), która wykorzystuje cztery przesunięcia fazy różniące się kolejno o 90 stopni, co pozwala na zakodowanie dwóch bitów w jednym symbolu. Każdej kombinacji bitów (00, 01, 10, 11) przypisany jest jeden z czterech stanów fazy, a zastosowanie kodowania Graya zapewnia, że sąsiednie stany różnią się tylko jednym bitem, co minimalizuje liczbę błędów przy szumowych przekłamaniach symboli. QPSK znalazł szerokie zastosowanie w systemach satelitarnych, telewizji cyfrowej DVB-S i sieciach komórkowych LTE.
Istnieją również wyższe rzędy modulacji PSK, takie jak 8-PSK (3 bity na symbol) i 16-PSK (4 bity na symbol), które oferują jeszcze wyższą efektywność widmową kosztem większej podatności na zakłócenia. Wraz ze wzrostem liczby stanów fazy maleje odległość między sąsiednimi symbolami na diagramie konstelacji, co wymaga wyższego SNR dla zachowania akceptowalnego poziomu błędów. W praktyce nowoczesne systemy łączności dynamicznie przełączają się między BPSK, QPSK i 8-PSK w zależności od warunków kanału, stosując adaptacyjną modulację i kodowanie (AMC) dla maksymalizacji przepustowości przy zachowaniu stabilności połączenia.
Rozróżnienie między prędkością modulacji wyrażaną w bodach a prędkością transmisji wyrażaną w bitach na sekundę jest fundamentalne dla zrozumienia wydajności nowoczesnych systemów transmisji danych. Bod (jednostka nazwana na cześć Émile'a Baudota, twórcy kodu telegraficznego) określa liczbę elementarnych zmian stanu sygnału w kanale transmisyjnym na sekundę. Bit na sekundę natomiast mierzy faktyczną ilość informacji przesyłanej w jednostce czasu, która może być wielokrotnie wyższa od prędkości symbolowej, jeśli każdy symbol koduje wiele bitów.
Zależność między tymi wielkościami można wyrazić wzorem: przepływność bitowa = prędkość symbolowa × liczba bitów na symbol. W przypadku prostych technik modulacji, takich jak FSK lub BPSK, gdzie każdy symbol przenosi jeden bit, obie prędkości są sobie równe. Jednak w zaawansowanych technikach, takich jak QPSK (2 bity na symbol) czy 64-QAM (6 bitów na symbol), przepływność bitowa jest wielokrotnie wyższa od prędkości symbolowej. Zwiększanie liczby bitów na symbol pozwala na efektywniejsze wykorzystanie dostępnego pasma kosztem rosnących wymagań co do jakości kanału.
Praktyczne znaczenie tego rozróżnienia ilustruje przykład standardu modemowego V.34, który osiągał maksymalną prędkość 33,6 kb/s przy prędkości modulacji około 3429 bodów. Oznacza to, że każdy symbol przenosił średnio około 9,8 bita, co było możliwe dzięki zastosowaniu konstelacji QAM-960. Dla porównania, w standardzie V.32 (9600 b/s) przy prędkości symbolowej 2400 bodów każdy symbol przenosił 4 bity (16-QAM). Wzrost liczby bitów na symbol z 4 do 9,8 pozwolił na ponad trzykrotne zwiększenie przepływności bitowej bez zmiany szerokości pasma kanału.

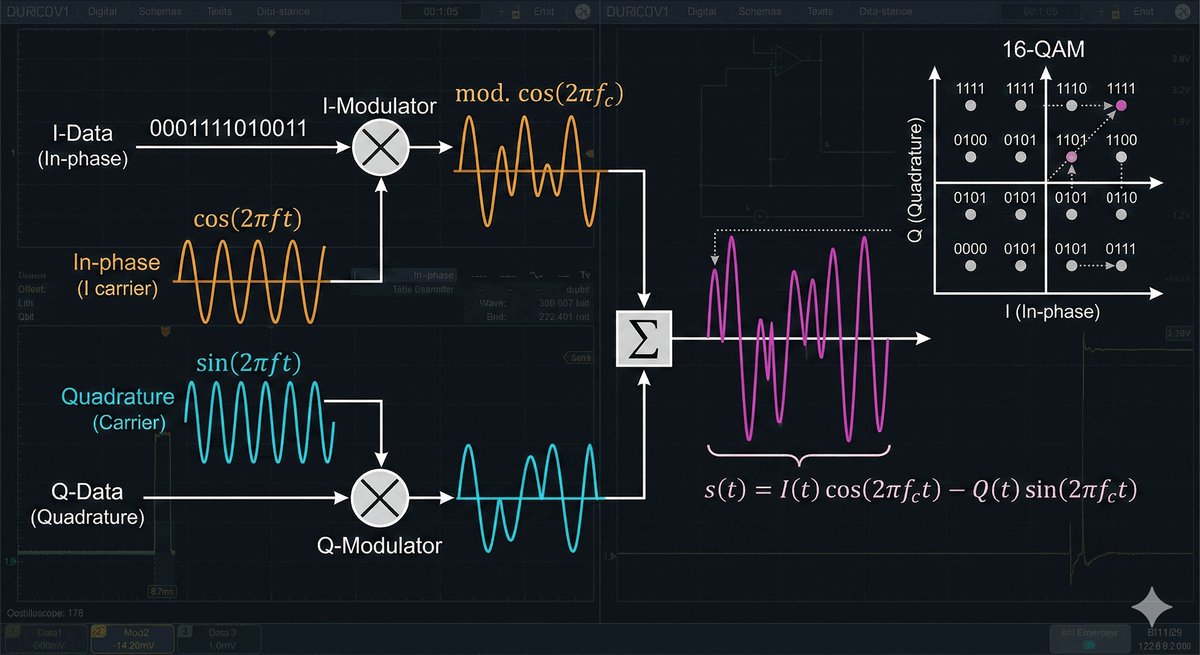

Kwadraturowa modulacja amplitudowo-fazowa (QAM) stanowi najbardziej zaawansowaną technikę modulacji stosowaną we współczesnych systemach transmisji danych, łączącą w sobie zalety modulacji amplitudy i fazy. W QAM informacja jest kodowana poprzez jednoczesną zmianę obu parametrów, co pozwala na uzyskanie znacznie większej liczby stanów symbolu niż w przypadku modulacji modyfikującej tylko jeden parametr. Nazwa modulacji pochodzi od faktu, że sygnał QAM może być przedstawiony jako suma dwóch składowych sinusoidalnych przesuniętych względem siebie o 90 stopni, zwanych składową synfazową I i kwadraturową Q.

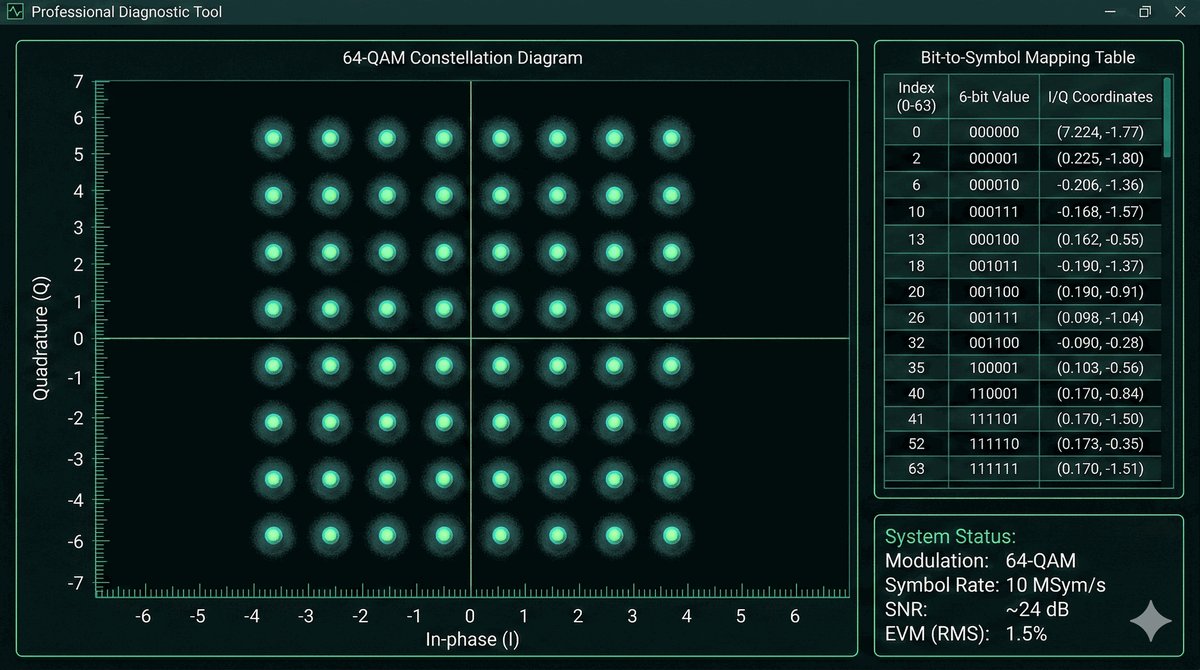

Diagram konstelacji QAM wizualizuje wszystkie dopuszczalne stany sygnału jako punkty na dwuwymiarowej płaszczyźnie, gdzie współrzędne I i Q reprezentują amplitudy składowych nośnych. W 16-QAM mamy 16 punktów w siatce 4×4, co daje 4 bity na symbol. W 64-QAM siatka 8×8 daje 6 bitów na symbol, w 256-QAM siatka 16×16 daje 8 bitów na symbol. W standardzie V.34 stosowano nieregularne konstelacje QAM-960, w których punkty nie były ułożone w regularnej siatce, lecz optymalnie rozmieszczone dla maksymalizacji minimalnej odległości między nimi przy zadanej średniej mocy sygnału.
Głównym ograniczeniem QAM o wysokiej gęstości jest szybko malejąca odległość euklidesowa między sąsiednimi punktami konstelacji, co czyni system podatnym na szumy i zniekształcenia. Każde podwojenie liczby punktów konstelacji (zwiększenie o 1 bit na symbol) wymaga około 3 dB wyższego SNR dla zachowania tego samego poziomu błędów transmisji. Nowoczesne systemy, takie jak xDSL, Wi-Fi, DVB-C i DOCSIS, dynamicznie dobierają gęstość konstelacji QAM w zależności od jakości kanału. Mechanizm ten, zwany Adaptive Modulation and Coding (AMC), automatycznie przełącza między niższymi i wyższymi rzędami QAM w odpowiedzi na zmieniające się warunki propagacyjne.

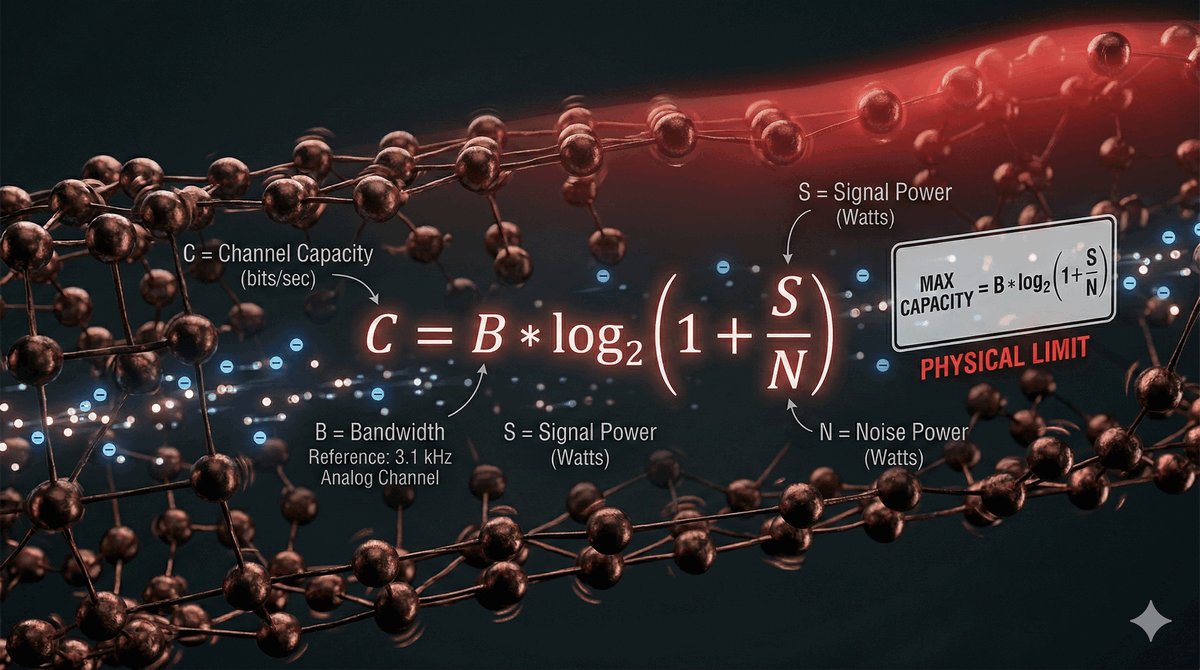

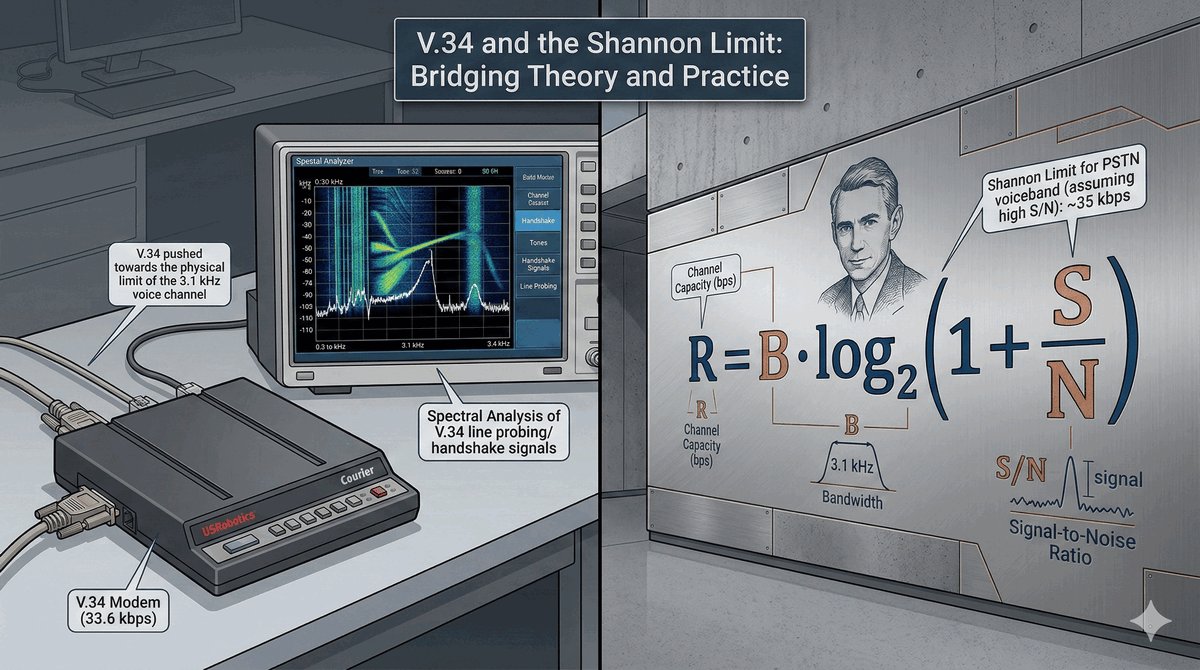

Twierdzenie Shannona-Hartleya, sformułowane przez Claude'a Shannona w jego przełomowej pracy z 1948 roku, stanowi jeden z najważniejszych fundamentów teorii informacji i wyznacza fundamentalną granicę przepustowości każdego kanału transmisyjnego. Wzór C = B × log₂(1 + S/N) określa maksymalną ilość informacji w bitach na sekundę, jaką można przesłać przez kanał o szerokości pasma B i stosunku sygnału do szumu S/N, przy arbitralnie małym prawdopodobieństwie błędu. Granica ta jest absolutna i nie można jej przekroczyć żadną techniką modulacji ani kodowania, bez względu na złożoność systemu.
Dla typowej linii telefonicznej o paśmie 3100 Hz i SNR około 30 dB (stosunek mocy 1000:1), teoretyczna granica przepustowości wynosi około 31 000 b/s. Standard V.34 osiągający 33,6 kb/s zbliżył się niezwykle blisko tej granicy, wykorzystując zaawansowaną modulację QAM z konstelacją 960 punktów i kodowanie kanałowe z korekcją błędów. Przez długi czas uważano, że prędkość ta stanowi absolutne maksimum dla analogowych modemów telefonicznych pracujących w trybie dwukierunkowym z konwersją analogowo-cyfrową na obu końcach łącza.
Przełamanie bariery 33,6 kb/s w standardzie V.90 (56 kb/s downstream) było możliwe dzięki spostrzeżeniu, że w nowoczesnych sieciach połączenie między centralami jest w pełni cyfrowe, a konwersja A/C zachodzi tylko raz po stronie użytkownika. Eliminacja podwójnej konwersji i szumu kwantyzacji w torze transmisyjnym pozwoliła na ominięcie części ograniczeń wynikających z twierdzenia Shannona dla klasycznego kanału analogowego. Twierdzenie Shannona pozostaje jednak niezmiennie aktualne dla kanałów, w których obie konwersje A/C są obecne, i stanowi podstawowe narzędzie analityczne przy projektowaniu każdego systemu transmisyjnego.
Geneza technologii modemowej sięga lat 50. XX wieku, kiedy to Siły Powietrzne Stanów Zjednoczonych zainicjowały projekt SAGE (Semi-Automatic Ground Environment), który był pierwszym zintegrowanym systemem obrony powietrznej wykorzystującym komputery do przetwarzania danych radarowych w czasie rzeczywistym. System SAGE wymagał niezawodnej transmisji danych między stacjami radarowymi rozmieszczonymi na terenie całego kraju a centralnymi ośrodkami dowodzenia, co doprowadziło do opracowania pierwszych urządzeń konwertujących sygnały cyfrowe na sygnały akustyczne przesyłane liniami telefonicznymi.
Pierwszym komercyjnym modemem dostępnym na rynku cywilnym był Bell 103, wprowadzony przez firmę AT&T w 1962 roku z prędkością 300 bitów na sekundę. Urządzenie to wykorzystywało technikę FSK z dwiema parami częstotliwości dla transmisji full duplex, co pozwalało na jednoczesne nadawanie i odbieranie danych. Mimo znikomej z dzisiejszej perspektywy prędkości, Bell 103 był w stanie obsługiwać terminale tekstowe i dalekopisy, umożliwiając podstawową komunikację komputerową. Standard ten pracował w trybie asynchronicznym z 7 lub 8 bitami danych i bitem parzystości.
Rynek modemów rozwijał się początkowo powoli ze względu na restrykcyjną politykę AT&T, która jako monopolista zakazywała podłączania do sieci urządzeń innych producentów. Sytuacja zmieniła się diametralnie po przełomowej decyzji FCC w sprawie Carterfone w 1968 roku, która otworzyła rynek dla niezależnych producentów. W ciągu kolejnych dwóch dekad prędkości modemów rosły od 300 b/s przez 1200 b/s (Bell 212A), 2400 b/s (V.22bis) aż do 9600 b/s (V.32), a rynek stał się areną ostrej konkurencji między firmami Hayes, US Robotics, Motorola i Zoom Telephonics.
Sprawa Carterfone z 1968 roku jest jednym z najważniejszych precedensów prawnych w historii telekomunikacji, który doprowadził do uwolnienia rynku urządzeń końcowych i zapoczątkował erę gwałtownych innowacji w tej dziedzinie. Firma Carter Electronics Corporation opracowała urządzenie o nazwie Carterfone, które umożliwiało podłączenie radiotelefonu do publicznej sieci telefonicznej, pozwalając na łączenie rozmów z sieci radiowej z siecią stacjonarną. AT&T zablokowało używanie tego urządzenia argumentując, że narusza ono regulamin i może uszkodzić sieć telefoniczną.
Spór trafił do Federalnej Komisji Łączności (FCC), która po latach analiz wydała przełomową decyzję na korzyść Carter Electronics. FCC orzekła, że abonenci mają prawo podłączania do sieci telefonicznej urządzeń innych producentów pod warunkiem że nie powodują one zakłóceń w pracy centrali. Decyzja ta opierała się na zasadzie, że monopolista telekomunikacyjny nie może narzucać abonentom wyłączności na zakup sprzętu końcowego, co otworzyło drzwi dla niezależnych producentów.
Skutki decyzji Carterfone były rewolucyjne i odczuwalne przez kolejne dekady. W ciągu kilku lat od ogłoszenia decyzji na rynek weszły dziesiątki firm produkujących modemy, automatyczne sekretarki, systemy IVR i inne urządzenia telekomunikacyjne, co doprowadziło do gwałtownego spadku cen i przyspieszenia innowacji. Decyzja ta jest często porównywana do późniejszej decyzji FCC o otwarciu widma dla Wi-Fi w latach 80. i stanowi klasyczny przykład, jak decyzje regulacyjne mogą kształtować rozwój całej gałęzi technologii.
Akustyczne sprzęgacze (acoustic couplers) stanowią fascynujący rozdział w historii telekomunikacji, będąc tymczasowym rozwiązaniem technologicznym stosowanym w okresie, gdy bezpośrednie połączenie elektryczne z linią telefoniczną było prawnie zabronione lub technicznie utrudnione. Urządzenie to składało się z dwóch gumowych przyssawek z wbudowanym głośnikiem i mikrofonem, do których wkładano standardową słuchawkę aparatu telefonicznego. Sygnał akustyczny z modemu był odtwarzany przez głośnik i przechwytywany przez mikrofon słuchawki, podczas gdy odpowiedź z linii podążała w przeciwnym kierunku przez ten sam tor akustyczny.
Rozwiązanie to, choć pomysłowe, miało szereg poważnych ograniczeń technicznych wynikających z fizycznych właściwości toru akustycznego. Tłumienie sygnału na drodze przez powietrze i elementy elektromechaniczne słuchawki sięgało kilkunastu decybeli, a zniekształcenia nieliniowe wprowadzane przez przetworniki elektroakustyczne ograniczały pasmo użyteczne. Dodatkowo, sprzęgacze były niezwykle podatne na zakłócenia z otoczenia, takie jak rozmowy osób postronnych, hałas uliczny czy pracujące urządzenia biurowe, co powodowało liczne błędy transmisji.
Mimo tych ograniczeń, sprzęgacze akustyczne odegrały ważną rolę w popularyzacji dostępu do sieci w erze przed upowszechnieniem gniazd modularnych. Korzystali z nich dziennikarze przesyłający artykuły z odległych lokalizacji, naukowcy wymieniający danymi między uczelniami oraz entuzjaści komputerów łączący się z pierwszymi systemami BBS. Z czasem, po decyzji Carterfone i standaryzacji gniazd RJ-11, sprzęgacze akustyczne odeszły w zapomnienie, ustępując miejsca wydajniejszym i bardziej niezawodnym połączeniom bezpośrednim.
Firma Hayes Microcomputer Products wprowadziła w 1981 roku Smartmodem 300, urządzenie które zrewolucjonizowało rynek telekomunikacyjny i ustanowiło standardy sterowania modemami obowiązujące do dziś. Przed Hayesem modemy były prostymi urządzeniami wymagającymi ręcznego wykręcania numeru i oferującymi minimalne możliwości konfiguracyjne. Smartmodem był pierwszym urządzeniem wyposażonym w wbudowany mikrokontroler zarządzający połączeniami, który umożliwiał w pełni automatyczną komunikację przez port szeregowy RS-232.
Zestaw komend AT (od angielskiego attention) stał się standardem de facto w branży, przyjętym przez wszystkich liczących się producentów modemów na świecie. Komendy takie jak ATDT wybieranie tonowe, ATH rozłączanie, ATA odbieranie i ATZ resetowanie były używane przez miliony użytkowników przez kolejne dekady. Standaryzacja AT pozwoliła na stworzenie uniwersalnego oprogramowania komunikacyjnego działającego z modemami różnych producentów i była kluczowym czynnikiem popularyzacji dostępu do sieci w erze BBS i wczesnego Internetu.
Co szczególnie interesujące, komendy AT są wciąż powszechnie używane we współczesnych urządzeniach telekomunikacyjnych. Moduły GSM/LTE, systemy IoT, modemy satelitarne i terminale 5G nadal obsługują zestaw komend AT jako podstawowy interfejs konfiguracyjny i sterujący. Dziedzictwo Hayesa jest więc żywe do dziś, a język komend AT pozostaje uniwersalnym interfejsem przez ponad 40 lat od swojego powstania, co stanowi wyjątkowy przykład długowieczności dobrze zaprojektowanego standardu programistycznego.
Międzynarodowy Związek Telekomunikacyjny (ITU-T) odegrał kluczową rolę w standaryzacji technologii modemowych na skalę globalną poprzez opracowanie serii rekomendacji V.x. Przed wprowadzeniem tych standardów modemy różnych producentów często nie mogły się ze sobą komunikować z powodu różnic w implementacji protokołów, co stanowiło poważną barierę rozwoju rynku. Każda kolejna rekomendacja ITU-T wyznaczała nowe standardy prędkości transmisji i wprowadzała zaawansowane techniki przetwarzania sygnału, zapewniając jednocześnie kompatybilność wsteczną z poprzednimi wersjami.

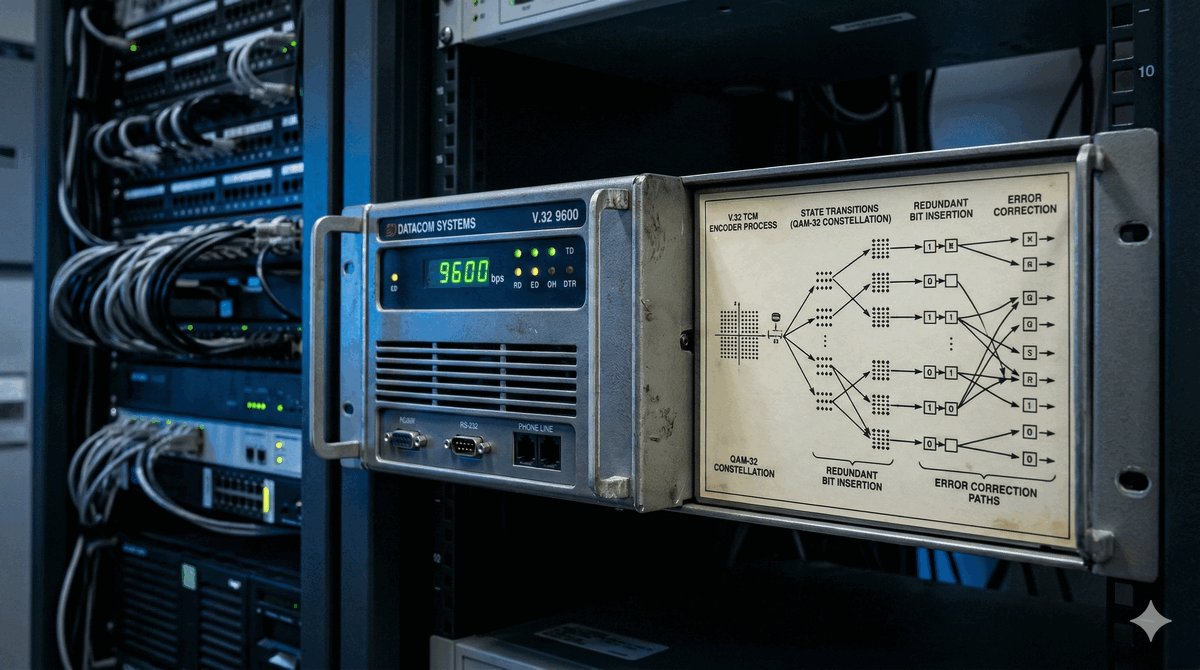

Standard V.22bis z 1984 roku był przełomowy, ponieważ wprowadził modulację QAM w trybie full duplex, osiągając prędkość 2400 b/s. Kolejnym kamieniem milowym był V.32 z 1989 roku oferujący 9600 b/s, który wprowadził technikę echo cancellation zamiast tradycyjnego podziału pasma (FDD). Zamiast dzielić dostępne pasmo na dwa podzakresy dla nadawania i odbioru, V.32 pozwalał na wykorzystanie pełnego pasma w obu kierunkach jednocześnie poprzez cyfrowe odejmowanie własnego sygnału nadawanego od sygnału odebranego, co podwoiło dostępną przepustowość.
Standard V.34 z 1994 roku osiągnął prędkość 33,6 kb/s, stanowiąc kres możliwości czysto analogowej transmisji dwukierunkowej. Zastosowano w nim zaawansowane kodowanie kanałowe z wykorzystaniem kodów splotowych i korekcji błędów Viterbiego, adaptacyjną korekcję sygnału oraz wielowymiarową modulację QAM z konstelacjami liczącymi setki punktów. Każdy modem V.34 musiał przejść proces treningu trwający kilkanaście sekund, podczas którego negocjował parametry transmisji, w tym prędkość symbolową, gęstość konstelacji i parametry kodowania kanałowego.

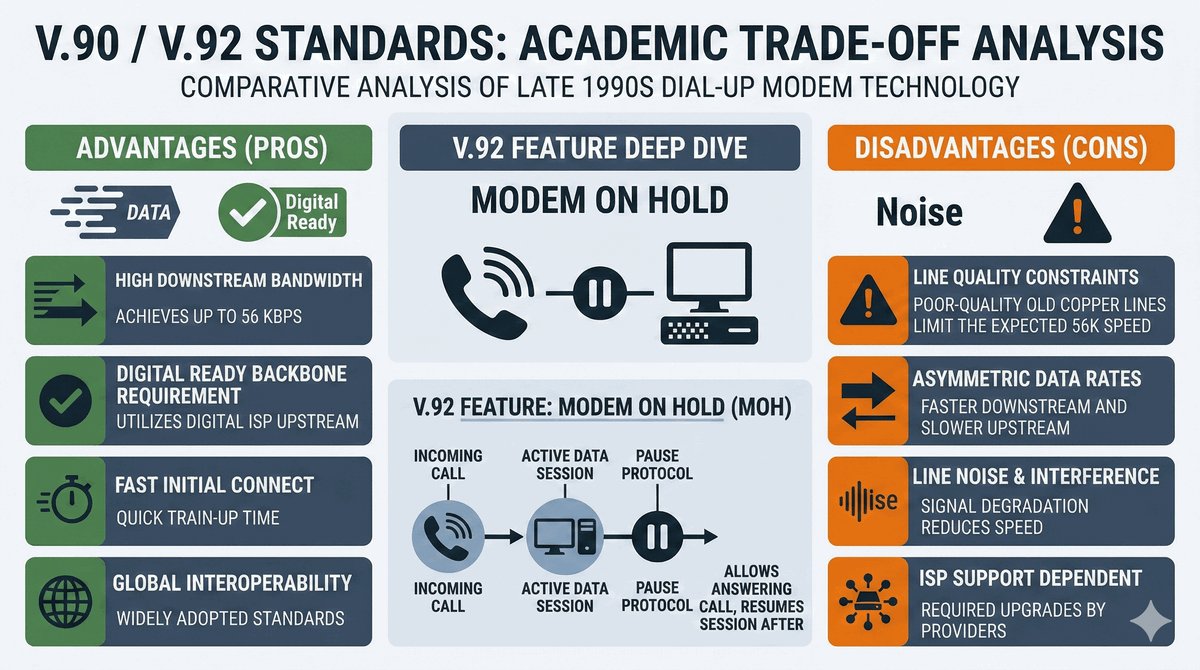

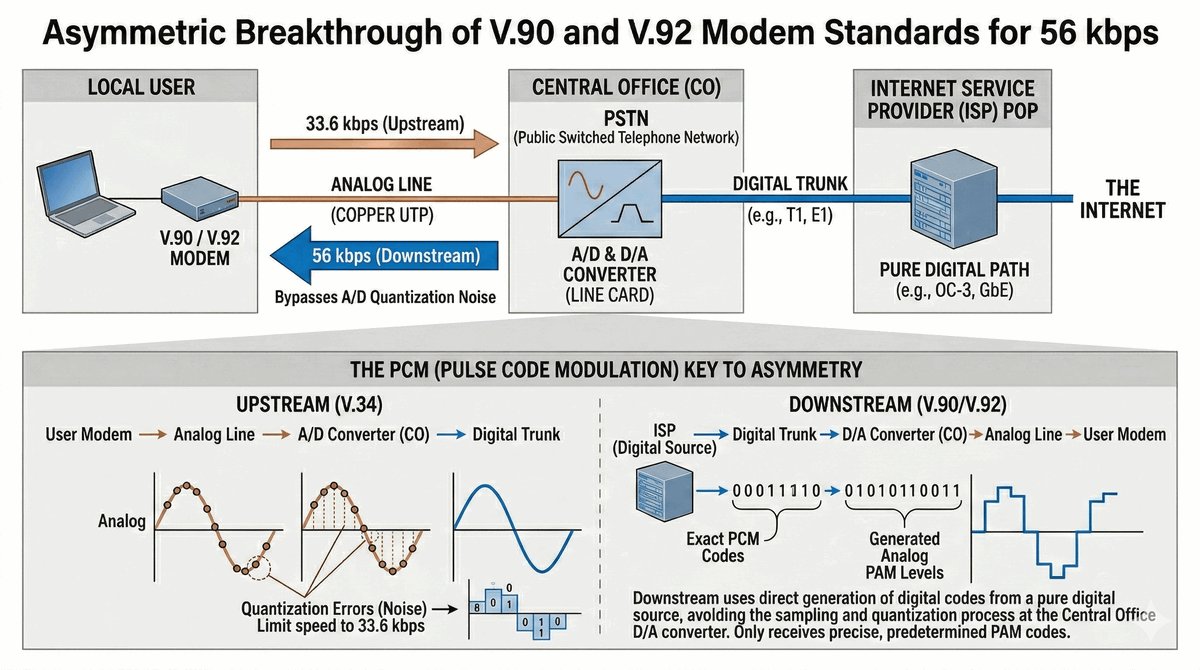

Standard V.90 ratyfikowany w 1998 roku stanowił ostatnie wielkie osiągnięcie technologii analogowych modemów dial-up i był efektem współpracy dwóch konkurujących rozwiązań: x2 firmy 3Com/US Robotics oraz k56flex firm Rockwell i Lucent. Kluczowym przełomem konstrukcyjnym było dostrzeżenie, że w nowoczesnych sieciach telekomunikacyjnych połączenie między centralami jest w pełni cyfrowe, a konwersja A/C zachodzi tylko na pętli abonenckiej. W kierunku downstream sygnał mógł pozostać w domenie cyfrowej aż do centrali lokalnej, eliminując szum kwantyzacji związany z podwójną konwersją.
Dzięki tej asymetrycznej architekturze prędkość pobierania danych mogła osiągnąć 56 kb/s, podczas gdy wysyłanie pozostało na poziomie 33,6 kb/s. W praktyce rzadko udawało się osiągnąć pełną prędkość ze względu na ograniczenia lokalnych linii telefonicznych - większość użytkowników łączyła się z prędkością 44-52 kb/s. Dodatkowym wymogiem V.90 było to, aby połączenie z dostawcą usług było w pełni cyfrowe, co wykluczało wiele mniejszych providerów korzystających z analogowego przyłącza do sieci szkieletowej.
Standard V.90 został zastąpiony przez V.92, który wprowadził szybsze nawiązywanie połączenia (Quick Connect), możliwość wstrzymywania transmisji danych na czas odebrania przychodzącej rozmowy (Modem-on-Hold) oraz zwiększoną prędkość upstream do 48 kb/s. Mimo tych udoskonaleń era modemów dial-up dobiegała końca wraz z pojawieniem się technologii szerokopasmowych ADSL i kablowych, które oferowały prędkości wielokrotnie wyższe przy stałym abonamencie i bez blokowania linii telefonicznej.
Historia Internetu w Polsce rozpoczęła się w środowisku akademickim pod koniec lat 80. XX wieku, kiedy to uczelnie wyższe zaczęły nawiązywać pierwsze połączenia z zagranicznymi sieciami komputerowymi za pośrednictwem łączy dzierżawionych. Kluczowym momentem było utworzenie w 1991 roku Naukowej i Akademickiej Sieci Komputerowej (NASK), która nawiązała stałe łącze internetowe między Wydziałem Fizyki Uniwersytetu Warszawskiego a siecią europejską przez Kopenhagę. Było to łącze o przepustowości zaledwie 9600 b/s, dostępne wyłącznie dla środowiska akademickiego.
Dla zwykłych użytkowników domowych Internet w pierwszej połowie lat 90. oznaczał przede wszystkim systemy BBS (Bulletin Board System), które działały na zasadzie pojedynczego komputera z modemem pełniącego rolę serwera. BBS-y oferowały wymianę plików, fora dyskusyjne, gry tekstowe oraz pocztę elektroniczną w obrębie danej tablicy. Użytkownicy łączyli się z BBS za pomocą modemu i numeru telefonicznego serwera, a każda minuta połączenia generowała koszty według taryfy impulsowej, co przy ówczesnych stawkach szybko prowadziło do wysokich rachunków.
Przełomem w powszechnym dostępie do Internetu było wprowadzenie w kwietniu 1996 roku przez Telekomunikację Polską numeru dostępowego 0202122. Usługa umożliwiała każdemu posiadaczowi modemu i linii telefonicznej połączenie z Internetem bez podpisywania umowy, z uniwersalnym loginem i hasłem ppp. Mimo że korzystanie wiązało się z taryfikacją impulsową i blokowaniem linii telefonicznej, pierwsze pokolenie polskich internautów z entuzjazmem eksplorowało możliwości globalnej sieci, tworząc fundamenty pod późniejszy dynamiczny rozwój Internetu w kraju.
Numer 0202122, wprowadzony przez Telekomunikację Polską w kwietniu 1996 roku, stał się legendą polskiego Internetu i symbolem początków powszechnego dostępu do sieci w naszym kraju. Była to pierwsza masowa oferta dostępu dla użytkowników domowych niewymagająca podpisywania umowy ani skomplikowanej konfiguracji. Wystarczyło wybrać numer 0202122 modemem, a po chwili usłyszeć charakterystyczne piskliwe dźwięki negocjacji połączenia, które kończyły się dźwiękiem połączenia i możliwością zalogowania się z uniwersalnym loginem i hasłem ppp.
Koszty korzystania z 0202122 były jednak poważnym ograniczeniem i źródłem wielu anegdot o astronomicznych rachunkach telefonicznych. Za każdą minutę surfowania naliczane były impulsy według standardowej taryfy, co przy stawce około 3-4 złotych za godzinę i średniej pensji około 1000 złotych stanowiło znaczący wydatek. Użytkownicy wypracowali różne strategie oszczędzania, takie jak pobieranie plików w nocy po tańszej taryfie, korzystanie z trybów offline podczas czytania ściągniętych stron czy używanie menedżerów pobierania z funkcją wznawiania po przerwie.
Mimo wysokich kosztów i blokowania linii telefonicznej, 0202122 odegrał ogromną rolę w popularyzacji Internetu wśród Polaków. Numer działał przez wiele lat, stopniowo tracąc na znaczeniu wraz z rozwojem Neostrady i innych usług szerokopasmowych. Został ostatecznie wycofany w 2010 roku, a jego los podzieliły podobne numery dostępowe w innych krajach, które również odeszły w zapomnienie wraz z upowszechnieniem się stałych łączy szerokopasmowych. Dziś 0202122 pozostaje sentymentalnym wspomnieniem dla pokolenia polskich internautów lat 90.

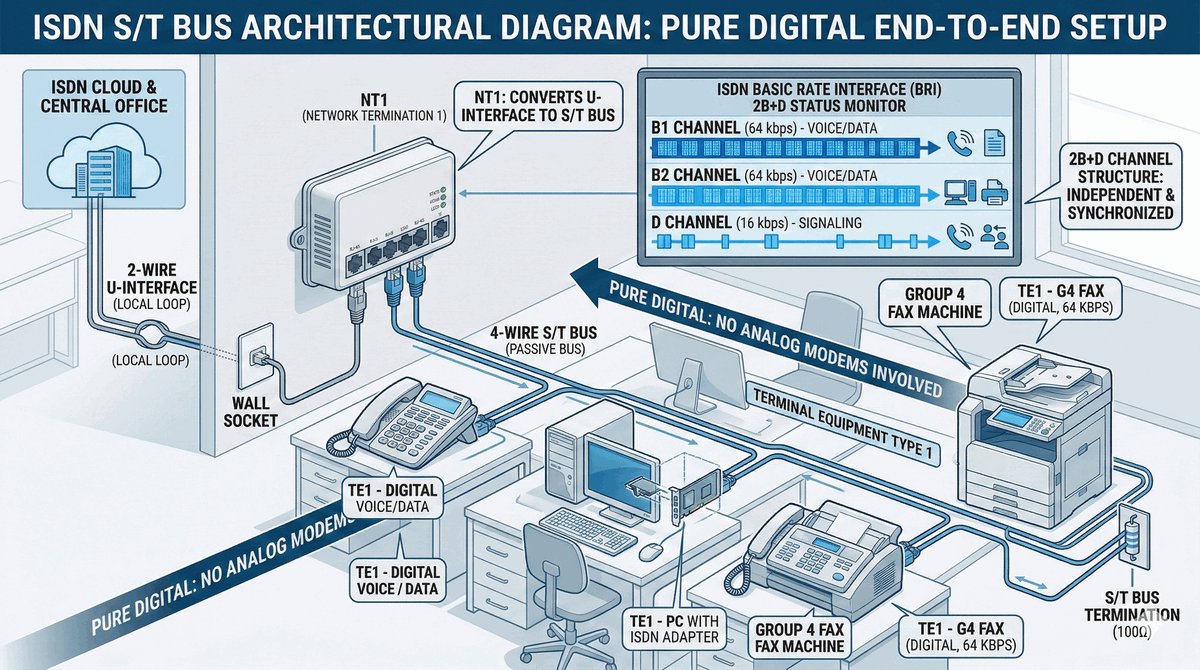

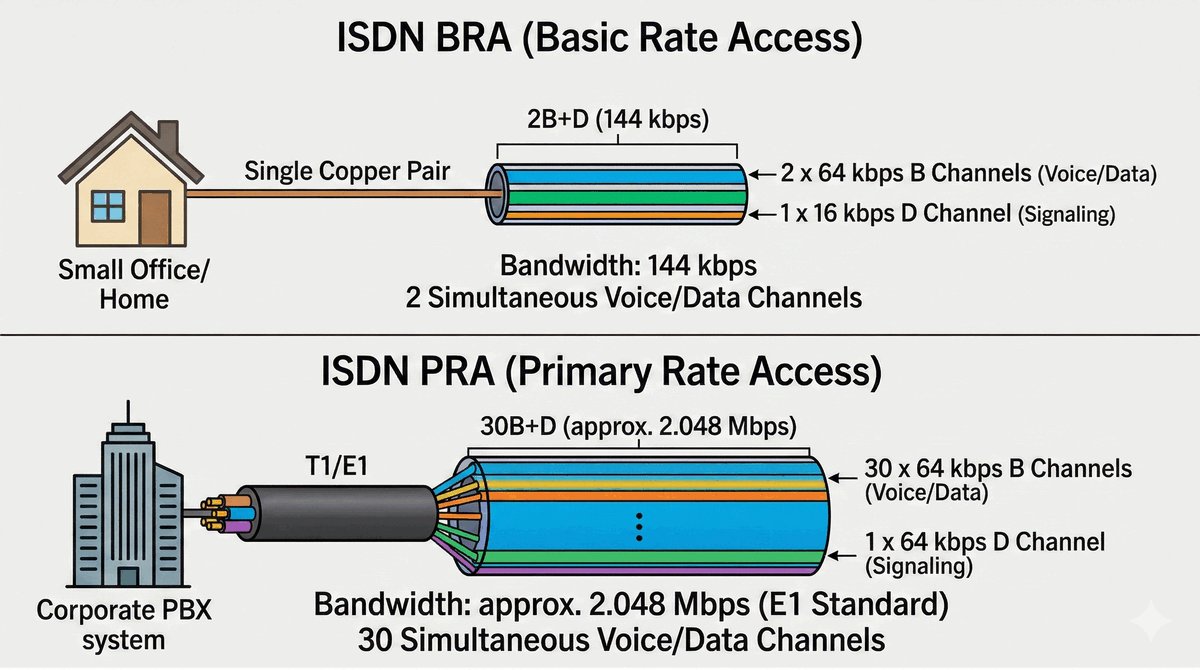

ISDN (Integrated Services Digital Network) był pierwszą technologią, która wprowadziła pełną cyfryzację pętli abonenckiej, zastępując analogową transmisję głosu sygnałem cyfrowym na całej długości linii między abonentem a centralą. W przeciwieństwie do POTS, gdzie sygnał głosowy podlegał zniekształceniom i degradacji na skutek tłumienia oraz szumów w miedzianej pętli, ISDN przesyłał go w formacie PCM (Pulse Code Modulation) z kwantyzacją 8-bitową i próbkowaniem 8 kHz, co dawało strumień 64 kb/s na kanał głosowy. Eliminowało to zniekształcenia analogowe i zapewniało stałą jakość niezależnie od długości pętli abonenckiej.
Interfejs BRA oferował dwa kanały B (Bearer) po 64 kb/s każdy oraz jeden kanał D (Delta) 16 kb/s. Kanały B służyły do transmisji danych lub głosu, a kanał D do sygnalizacji i sterowania, co umożliwiało błyskawiczne zestawianie połączeń. Dzięki odrębnemu kanałowi sygnalizacyjnemu ISDN oferował zaawansowane usługi niedostępne w POTS, takie jak CLIP (identyfikacja numeru dzwoniącego), CLIR (zastrzeżenie numeru), zawieszanie połączeń (call hold) i przekazywanie połączeń (call forwarding). Interfejs PRA (Primary Rate Access) oferował 30 kanałów B (w Europie) dla zastosowań biznesowych.
Największą zaletą ISDN dla użytkowników domowych była możliwość jednoczesnego korzystania z Internetu i prowadzenia rozmowy telefonicznej, co stanowiło ogromny postęp w porównaniu z modemami analogowymi. Użytkownik mógł wykorzystać jeden kanał B do transmisji danych, a drugi do rozmowy głosowej, bez konieczności rozłączania się z siecią. Bonding obu kanałów B dawał łączne pasmo 128 kb/s, co przewyższało możliwości modemów V.90 (56 kb/s). W Polsce ISDN był dostępny od lat 90. pod nazwą ISDN BRA i był popularny w firmach oraz u zamożniejszych użytkowników domowych do czasu upowszechnienia się ADSL.
SDI (Szybki Dostęp do Internetu) był technologią dostępową oferowaną w Polsce przez Telekomunikację Polską w latach 1998-2002, która powstała jako odpowiedź na rosnące zapotrzebowanie na szybszy dostęp do sieci. SDI wykorzystywał istniejącą linię telefoniczną do symetrycznej transmisji danych z prędkością 115,2 kb/s, co stanowiło znaczący skok w porównaniu z 56 kb/s modemów V.90. Technologia ta opierała się na modulacjach wykorzystujących pasmo powyżej zakresu mowy, podobnie jak późniejsze xDSL, ale z mniejszą szerokością pasma i bez asymetrii prędkości.
Główną zaletą SDI był stały abonament miesięczny bez limitów czasowych, co w praktyce oznaczało możliwość nieprzerwanego korzystania z Internetu bez naliczania impulsów telefonicznych. SDI wymagał jednak instalacji specjalnego modemu HIS (High Speed Internet Service) produkowanego przez Ericssona, który montował technik TP w domu abonenta. Modem HIS był podłączany do dedykowanego portu w centrali telefonicznej, co wymagało fizycznej konfiguracji po stronie operatora i wykluczało samodzielną instalację przez użytkownika.
Mimo swoich zalet, SDI nie zdobył masowej popularności ze względu na wysoką cenę i ograniczoną dostępność terytorialną. Już kilka lat po wprowadzeniu SDI na rynek weszła Neostrada oparta na technologii ADSL, która oferowała znacznie wyższe prędkości przy porównywalnym koszcie abonamentu. SDI został ostatecznie wycofany na początku XXI wieku, a jego historia stała się ciekawostką technologiczną ilustrującą dynamiczny rozwój technologii dostępowych w tamtym okresie oraz różnorodność podejść do problemu szerokopasmowego dostępu do Internetu.
Pod koniec lat 90. XX wieku technologie wąskopasmowe osiągnęły kres swoich możliwości, podczas gdy zapotrzebowanie na przepustowość rosło wykładniczo wraz z rozwojem multimediów i aplikacji internetowych. Strony WWW ewoluowały od prostych dokumentów tekstowych do bogatych w grafikę i animacje Flash portali, pojawiły się pierwsze serwisy streamingowe, a wymiana plików muzycznych w formacie MP3 stała się masowym zjawiskiem. Użytkownicy oczekiwali prędkości rzędu megabitów na sekundę, których nie były w stanie zapewnić modemy analogowe ani ISDN.
Wymiana infrastruktury dostępowej na światłowodową w skali całego kraju była ekonomicznie nieuzasadniona ze względu na astronomiczne koszty budowy nowych przyłączy do każdego gospodarstwa domowego. Inżynierowie telekomunikacyjni zdawali sobie jednak sprawę, że istniejące przewody miedziane mają znacznie większy potencjał transmisyjny niż ten wykorzystywany w paśmie 300-3400 Hz. Ograniczeniem nie był sam kabel, lecz celowo zainstalowane w centralach filtry pasmowoprzepustowe, które chroniły sieć szkieletową przed sygnałami spoza pasma głosowego.
Kluczowym przełomem było usunięcie filtrów mowy z linii abonenckich i wykorzystanie pełnego pasma skrętki miedzianej do transmisji danych. Okazało się, że typowa skrętka telefoniczna może przenosić sygnały o częstotliwościach sięgających kilku megaherców, a na krótkich dystansach nawet kilkudziesięciu megaherców. Odkrycie to otworzyło drogę do technologii xDSL, które mogły oferować prędkości od setek kilobitów do dziesiątek megabitów na sekundę bez konieczności wymiany okablowania abonenckiego.

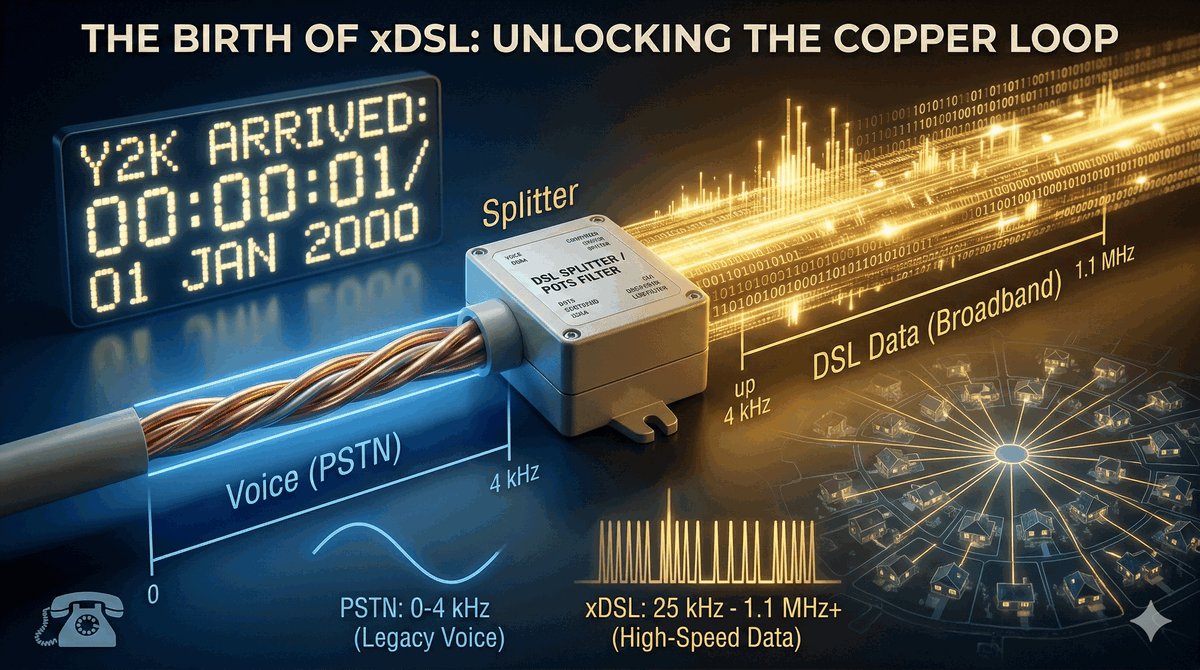

Technologie xDSL (Digital Subscriber Line) stanowią rodzinę rozwiązań szerokopasmowych, które umożliwiły wykorzystanie istniejącej infrastruktury miedzianej do transmisji danych z prędkościami nieosiągalnymi dla klasycznych modemów. Oznaczenie x w nazwie symbolizuje różne warianty technologii, z których każdy został dostosowany do konkretnych potrzeb rynkowych i możliwości technicznych. Wspólną cechą wszystkich wariantów jest wykorzystanie szerokiego pasma częstotliwości dostępnego w skrętce po usunięciu filtrów mowy w centrali.
Architektura xDSL zakłada trójstrefowy podział widma. Pasmo 0-4 kHz pozostawiono dla usługi głosowej POTS, co zapewniało kompatybilność z istniejącą infrastrukturą telefoniczną. Pasmo od 25 kHz do 1,1 MHz dla ADSL lub do 30 MHz dla VDSL2 przeznaczono na transmisję danych z wykorzystaniem modulacji DMT. Modulacja ta dzieli dostępne pasmo na wiele wąskich podkanałów o szerokości 4,3125 kHz, które są niezależnie modulowane przy użyciu techniki QAM, co pozwala na bardzo efektywne wykorzystanie widma.

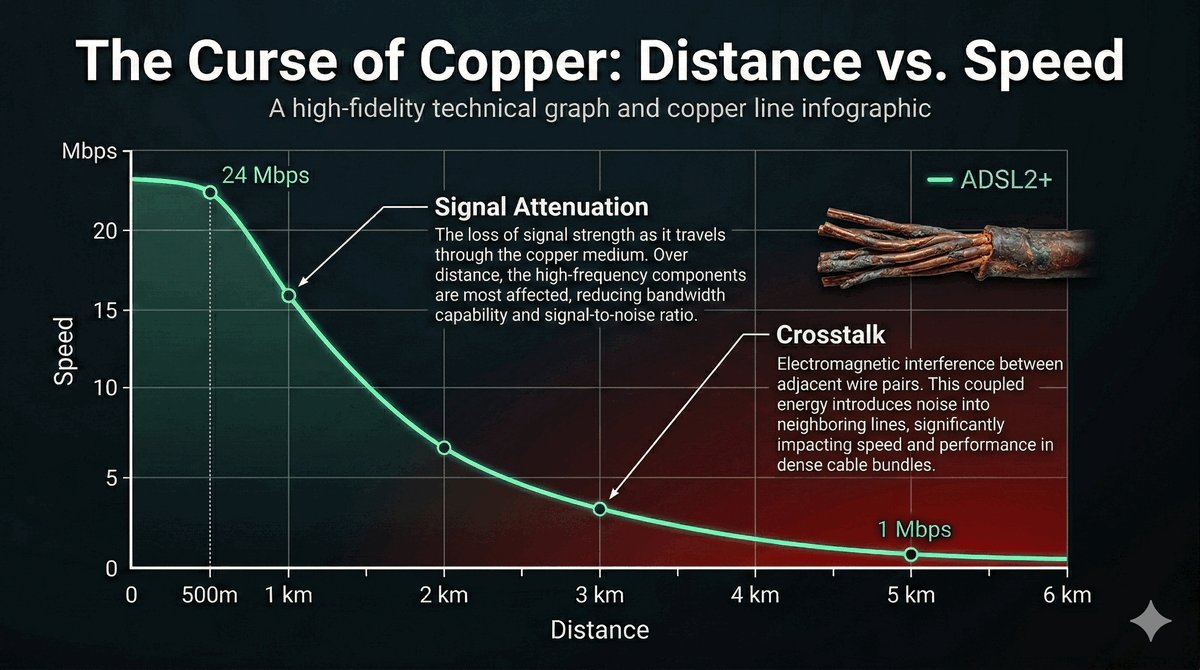

Fizyczne właściwości kabli miedzianych nakładają istotne ograniczenia na technologie xDSL - wyższe częstotliwości ulegają silniejszemu tłumieniu, co skraca maksymalny zasięg transmisji. Dla ADSL o przepustowości do 8 Mb/s maksymalny zasięg wynosi około 5-6 km, dla ADSL2+ (24 Mb/s) około 2-3 km, a dla VDSL2 (100 Mb/s) zaledwie 500-1000 metrów od DSLAM-u. To ograniczenie zasięgu doprowadziło do rozwoju architektur FTTC i FTTN, w których światłowód dociera do szaf ulicznych znajdujących się blisko abonentów.

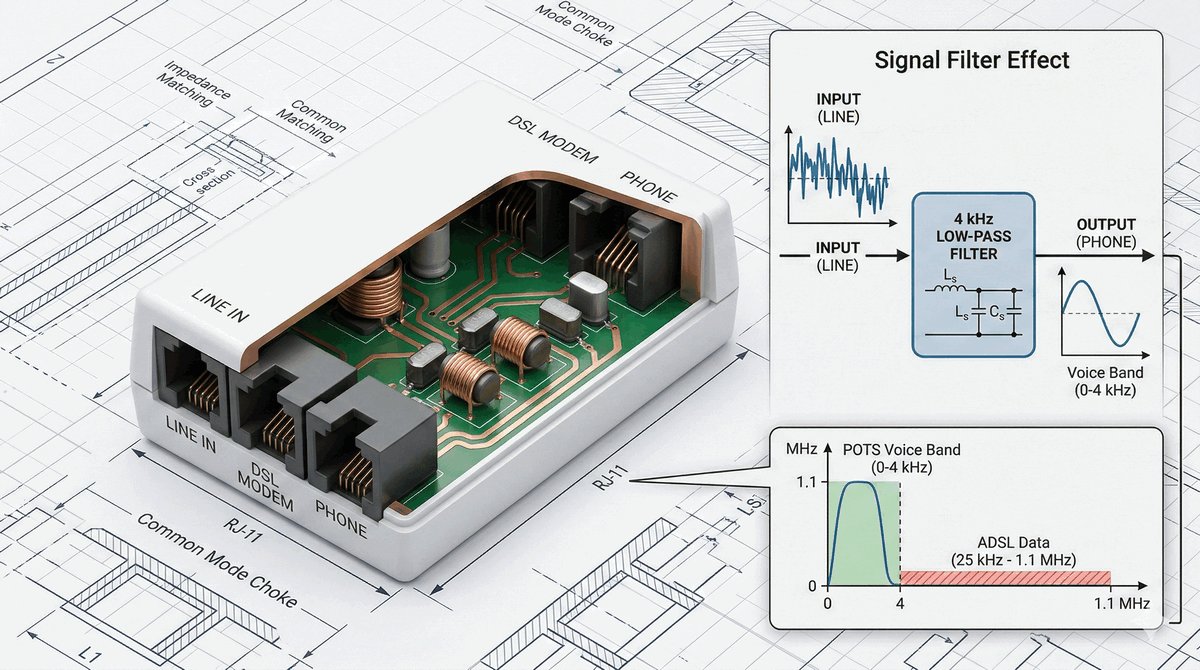

Splitter jest niezbędnym elementem każdej instalacji xDSL, który umożliwia jednoczesne korzystanie z telefonu i Internetu na tej samej linii bez wzajemnego zakłócania się. Jest to pasywne urządzenie elektroniczne składające się z dwóch filtrów: dolnoprzepustowego (low-pass) przepuszczającego sygnały o częstotliwości 0-4 kHz do aparatu telefonicznego oraz górnoprzepustowego (high-pass) kierującego sygnały wysokiej częstotliwości do portu modemowego. Oba filtry są zbudowane z elementów RLC i zapewniają separację rzędu 20-30 dB między portami.
Zadaniem filtru dolnoprzepustowego jest ochrona aparatów telefonicznych przed sygnałami o wysokiej częstotliwości generowanymi przez modem DSL. Bez filtru sygnały te byłyby słyszalne w słuchawce jako uciążliwe piski i szumy zakłócające rozmowę telefoniczną. Filtr górnoprzepustowy chroni modem przed napięciem stałym -48 V oraz sygnałami dzwonienia (90 V AC, 20 Hz), które mogłyby uszkodzić wrażliwe układy elektroniczne modemu lub spowodować utratę synchronizacji.
W praktyce stosowano dwa rozwiązania instalacyjne. Centralny splitter montowany przy wejściu linii do budynku zapewnia najlepszą jakość separacji i jest zalecany w nowych instalacjach, ale wymaga prowadzenia osobnych obwodów do gniazd telefonicznych i modemowych. Mikrofiltry to małe wtyczki montowane bezpośrednio między gniazdo telefoniczne a aparat, które są tańsze i łatwiejsze w instalacji, ale mniej skuteczne w przypadku długich odgałęzień instalacji wewnętrznej. W nowoczesnych instalacjach VoIP i FTTH splittery nie są już potrzebne, ponieważ nie ma współdzielenia miedzi między usługami.

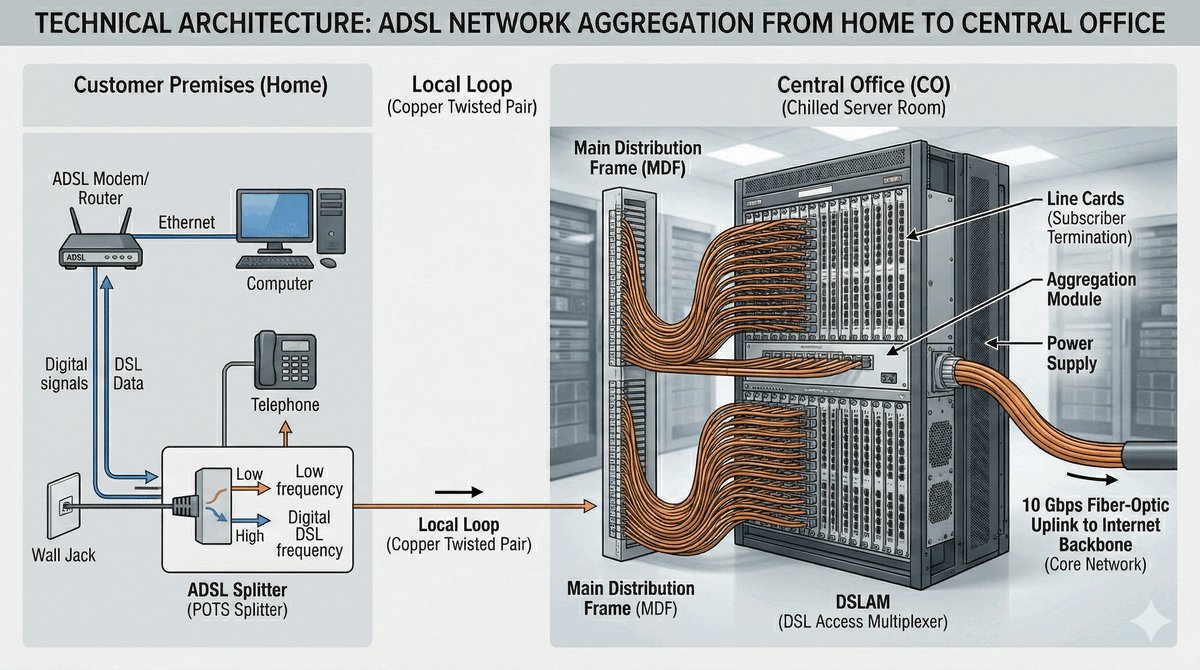

DSLAM (Digital Subscriber Line Access Multiplexer) jest urządzeniem sieciowym znajdującym się w centrali operatora lub w szafie ulicznej, które stanowi interfejs między wieloma pętlami abonenckimi a szkieletową siecią operatora. Jest to wieloportowy koncentrator wyposażony w moduły kartowe, z których każda obsługuje od 24 do 48 portów xDSL. Nowoczesne DSLAM obsługują mieszankę różnych technologii xDSL na jednej karcie, umożliwiając elastyczne dostosowanie do potrzeb abonentów w danym obszarze.
Proces treningu linii (line training) inicjowany automatycznie po włączeniu modemu abonenckiego jest kluczową funkcją DSLAM. Podczas treningu modem i DSLAM wymieniają serie sygnałów testowych w celu oceny jakości linii miedzianej, mierząc tłumienie w funkcji częstotliwości, poziom szumów tła, zniekształcenia fazowe, przesłuchy z sąsiednich par i występowanie echa. Na podstawie tych danych negocjowana jest maksymalna stabilna prędkość transmisji, która może być dynamicznie dostosowywana w trakcie pracy przez mechanizm SRA (Seamless Rate Adaptation) bez przerywania połączenia.
DSLAM pełni także funkcję agregacji ruchu i separacji usług na poziomie warstwy 2 i 3 modelu OSI. Ruch głosowy z pasma 0-4 kHz jest separowany i przekazywany do klasycznej centrali telefonicznej, podczas gdy dane są kierowane do sieci szkieletowej operatora przez interfejsy Gigabit Ethernet lub 10G Ethernet. Nowoczesne DSLAM obsługują zaawansowane funkcje QoS, VLAN, i IGMP snooping, co pozwala na priorytetyzację ruchu i efektywne zarządzanie przepustowością, a także umożliwia dostarczanie usług IPTV i VoIP.

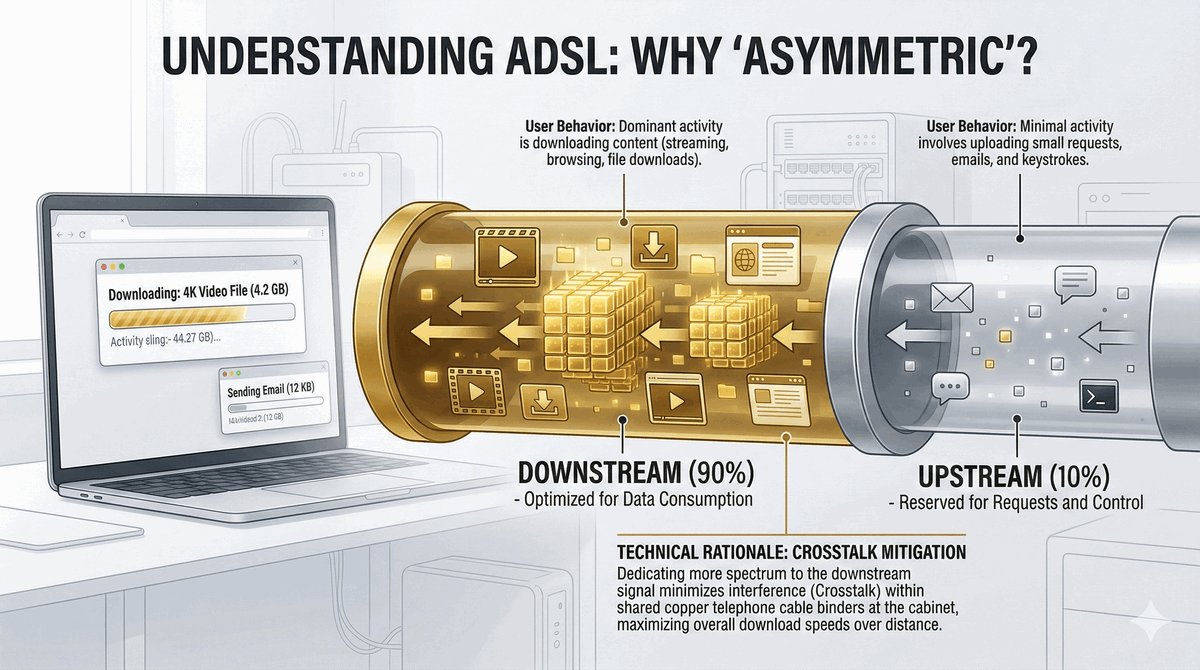

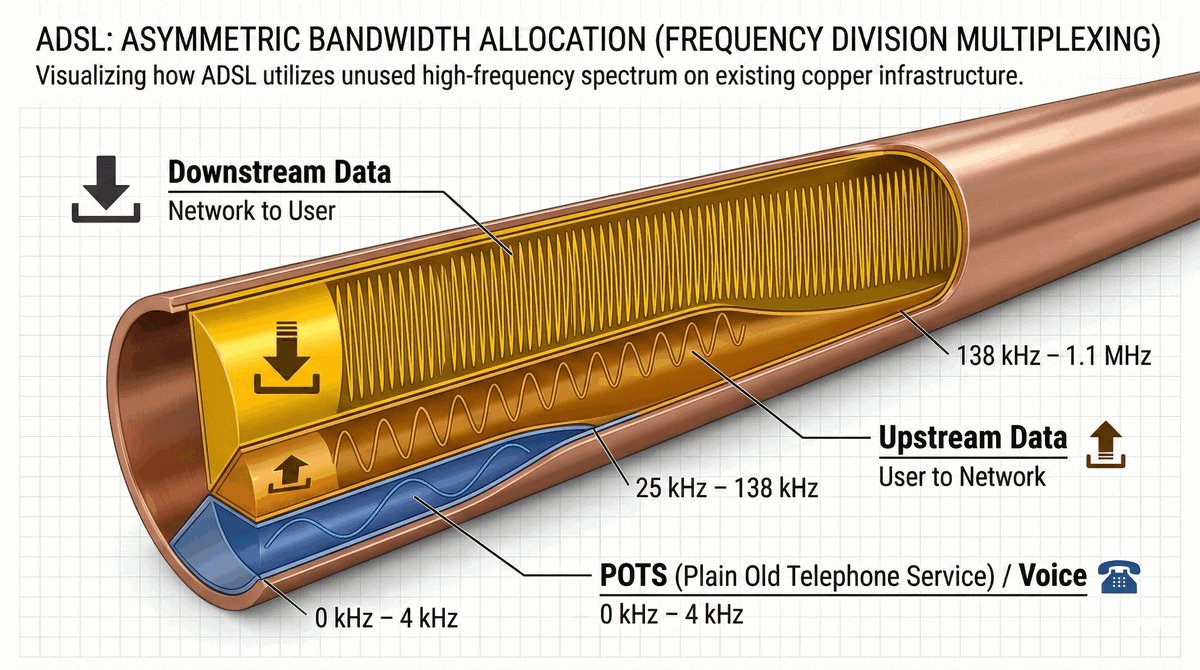

ADSL (Asymmetric Digital Subscriber Line) zrewolucjonizował dostęp do Internetu na przełomie tysiącleci, oferując prędkości rzędu megabitów na sekundę na istniejących liniach miedzianych. Asymetria prędkości między downstream i upstream była celowym zabiegiem projektowym wynikającym z analizy rzeczywistych wzorców korzystania z Internetu. Badania wykazały, że typowy użytkownik domowy pobiera wielokrotnie więcej danych niż wysyła, co uzasadniało alokację większej części pasma dla kierunku downstream.
W standardzie ADSL wykorzystano modulację DMT dzielącą pasmo 1,1 MHz na 256 kanałów o szerokości 4,3125 kHz. Niższe kanały (do 138 kHz) przydzielono dla upstream ze względu na mniejsze tłumienie, a wyższe dla downstream. Taka alokacja widma pozwalała na osiągnięcie do 8 Mb/s downstream i 1 Mb/s upstream w standardzie ADSL1. Wprowadzono również mechanizm adaptacyjnego doboru szybkości transmisji (rate adaptation), który automatycznie dostosowywał prędkość do jakości linii w procesie treningu.
ADSL oferował również możliwość wyboru trybu pracy: tryb stałej prędkości (Fixed Rate) zapewniał stabilne pasmo kosztem większej wrażliwości na szumy, a tryb adaptacyjny (RADSL) dynamicznie dostosowywał prędkość do warunków linii, co pozwalało na utrzymanie połączenia nawet na dłuższych pętlach kosztem niższej przepustowości. W Polsce ADSL zadebiutował w 2002 roku jako Neostrada oferowana przez Telekomunikację Polską, co było przełomem w powszechnym dostępie do szerokopasmowego Internetu.

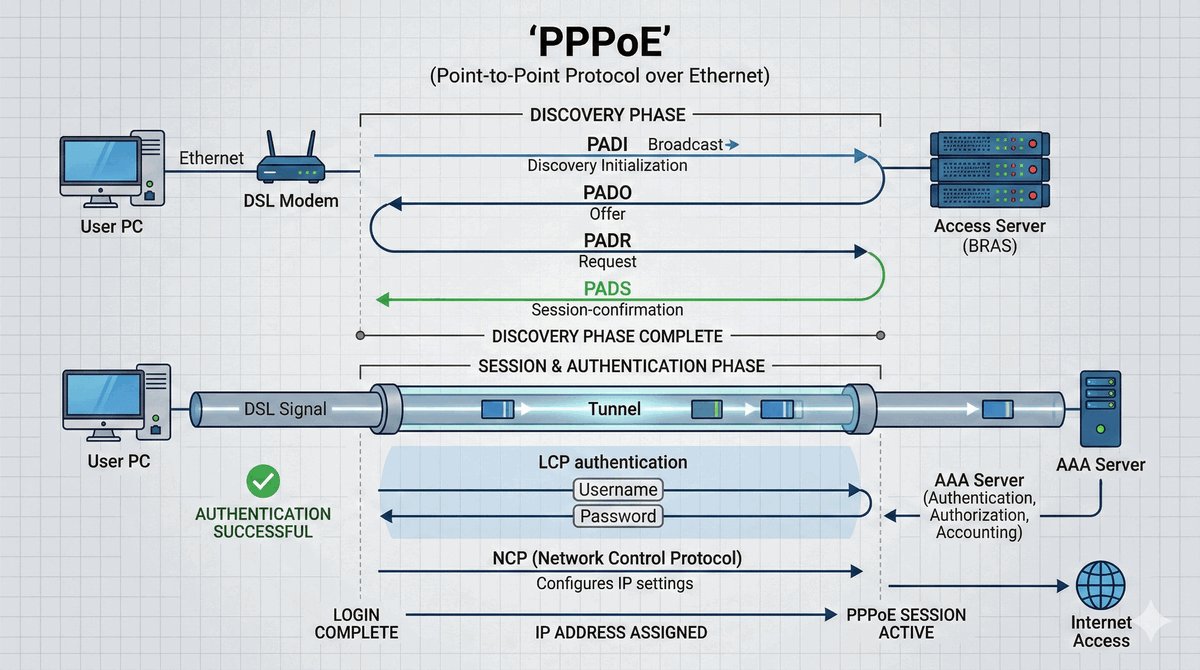

Neostrada, wprowadzona przez Telekomunikację Polską w 2002 roku, była pierwszą masową ofertą szerokopasmowego dostępu do Internetu w Polsce, która na trwałe zmieniła krajobraz telekomunikacyjny kraju. Oparta na technologii ADSL oferowała początkowe prędkości 128-512 kb/s przy stałym abonamencie miesięcznym, co w porównaniu z dial-up stanowiło rewolucję. Neostrada była dostępna na terenie całego kraju w zasięgu central telefonicznych wyposażonych w DSLAM-y.
Charakterystycznym symbolem Neostrady był niebieski modem Sagem F@st 800, urządzenie podłączane przez port USB. Modem ten był często krytykowany za ograniczoną funkcjonalność i problemy z kompatybilnością, ale był to pierwszy kontakt z szerokopasmowym Internetem dla milionów Polaków. Późniejsze generacje modemów Neostrady oferowały już interfejs Ethernet i wbudowane routery, co eliminowało konieczność dzielenia połączenia przez dodatkowy sprzęt i umożliwiało podłączenie wielu komputerów w domu.
Przełomowym aspektem usługi było połączenie always-on bez blokowania linii telefonicznej i bez limitów czasowych. Użytkownicy mogli przeglądać strony i rozmawiać przez telefon jednocześnie, a stała opłata abonamentowa wyeliminowała stres związany z rosnącymi rachunkami telefonicznymi. Neostrada zapoczątkowała profesjonalizację powszechnego dostępu do Internetu i przygotowała grunt pod przyszłe technologie szerokopasmowe, takie jak ADSL2+, VDSL2 i FTTH, które w kolejnych latach stopniowo zastępowały podstawowe łącza ADSL.

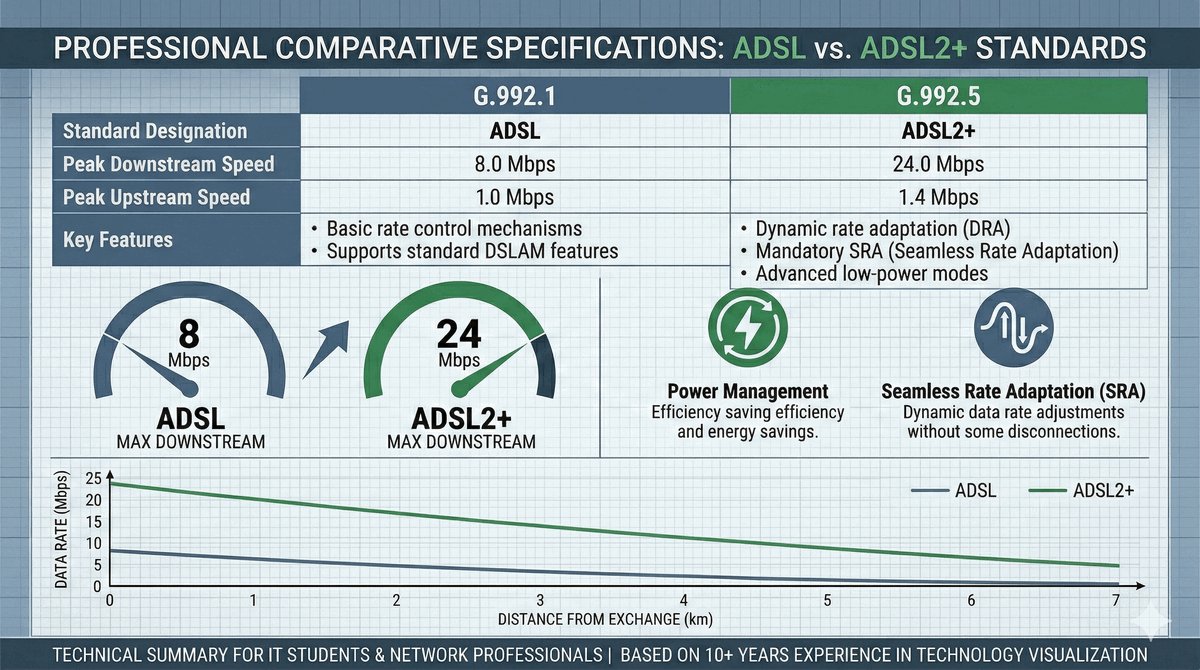

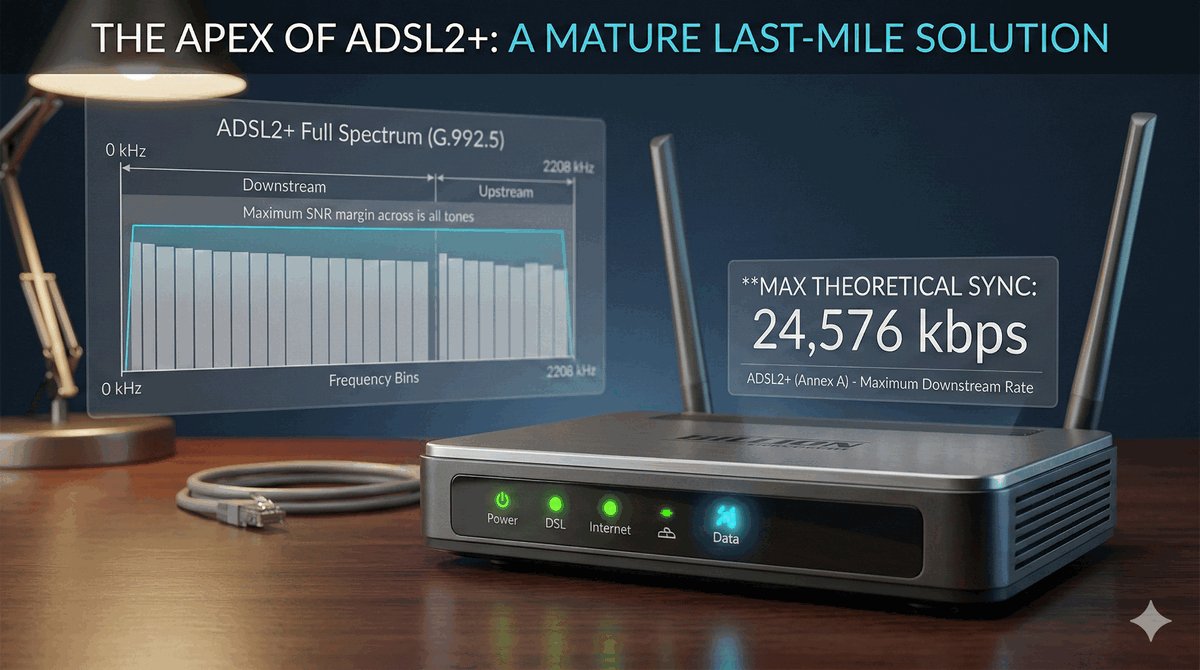

Standardy ADSL2 (G.992.3) i ADSL2+ (G.992.5) opracowane przez ITU-T stanowiły znaczący postęp w stosunku do podstawowego ADSL, oferując wyższe prędkości transmisji oraz udoskonalenia techniczne zwiększające niezawodność i efektywność. ADSL2 ratyfikowany w 2002 roku wprowadził lepszą wydajność na długich liniach dzięki zaawansowanym technikom kodowania kanałowego oraz szybszy proces treningu modemu skrócony z 10-15 sekund do około 3 sekund. Już ta wersja pozwalała na osiągnięcie 12 Mb/s downstream na krótkich pętlach.

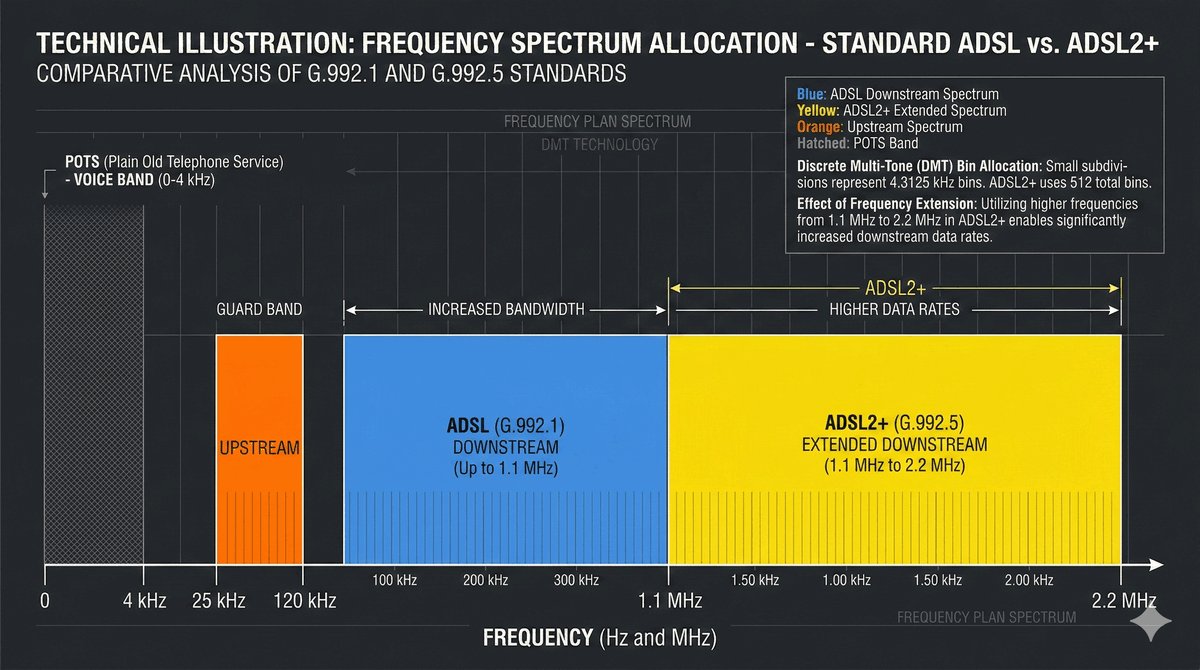

ADSL2+ z 2003 roku podwoił maksymalne pasmo częstotliwości z 1,1 MHz do 2,2 MHz dla kierunku downstream, co pozwoliło na osiągnięcie prędkości do 24 Mb/s. Dodatkowo ADSL2+ umożliwiał jednoczesne korzystanie z pasma przez usługi inne niż ADSL (tzw. band plan oparty na częstotliwościach), co ułatwiało współistnienie z analogową telewizją kablową w tej samej wiązce kablowej. Nowe pasmo 1,1-2,2 MHz było jednak znacznie bardziej podatne na tłumienie i przesłuchy, co ograniczało maksymalny zasięg do około 2 km.
ADSL2 i ADSL2+ wprowadziły też zaawansowane funkcje warstwy fizycznej: tryby oszczędzania energii L2 i L3, które redukowały moc nadawania przy niskiej aktywności sieciowej, SRA (Seamless Rate Adaptation) umożliwiający dynamiczną zmianę prędkości bez przerywania połączenia oraz INP (Impulse Noise Protection) chroniący przed krótkimi impulsami zakłóceń. Te innowacje sprawiły, że ADSL2+ stał się standardem de facto dla szerokopasmowego dostępu w latach 2005-2010, zanim został wyparty przez VDSL2.

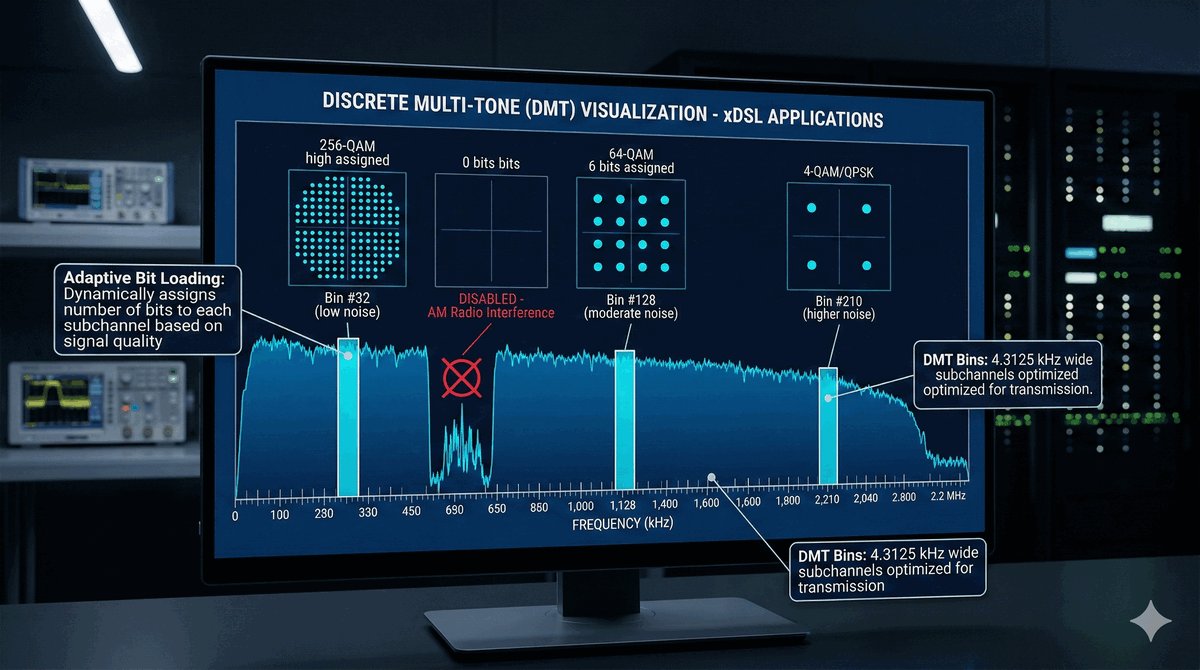

Modulacja DMT (Discrete Multi-Tone), będąca praktyczną implementacją techniki OFDM, stanowi fundament działania wszystkich nowoczesnych technologii xDSL. Główną ideą DMT jest podział dostępnego pasma częstotliwości na wiele wąskich ortogonalnych podkanałów, które są niezależnie modulowane przy użyciu QAM. Ortogonalność podkanałów oznacza, że maksimum widmowe każdego z nich przypada dokładnie na miejsca zerowe sąsiednich kanałów, co eliminuje interferencje międzykanałowe bez konieczności stosowania pasm ochronnych między nimi.
Mechanizm Adaptive Bit Loading stanowi kluczową zaletę DMT, pozwalając na optymalne wykorzystanie każdego podkanału zgodnie z lokalną charakterystyką SNR. System w czasie rzeczywistym monitoruje stosunek sygnału do szumu w każdym podkanale i alokuje liczbę bitów na symbol - podkanały o wysokim SNR mogą przenosić 15 bitów na symbol (32768-QAM), podczas gdy w silnie zakłóconych podkanałach liczba bitów jest redukowana do 2-4 lub podkanał jest wyłączany. Proces ten zachodzi podczas treningu i może być dynamicznie aktualizowany za pomocą mechanizmu bit-swapping podczas normalnej pracy.
DMT jest szczególnie skuteczne w zwalczaniu zakłóceń wąskopasmowych, które w tradycyjnych systemach modulacji z pojedynczą falą nośną mogłyby całkowicie przerwać transmisję. Jeśli w paśmie pojawi się zakłócenie od stacji radiowej AM lub innego źródła, DMT wyłącza tylko kilka podkanałów w tym obszarze, pozwalając pozostałym kilkuset podkanałom pracować normalnie. Implementacja DMT w modemach xDSL jest realizowana za pomocą szybkiej transformaty Fouriera (FFT) w układach DSP, co pozwala na efektywne przetwarzanie setek podkanałów jednocześnie przy minimalnym zużyciu energii.

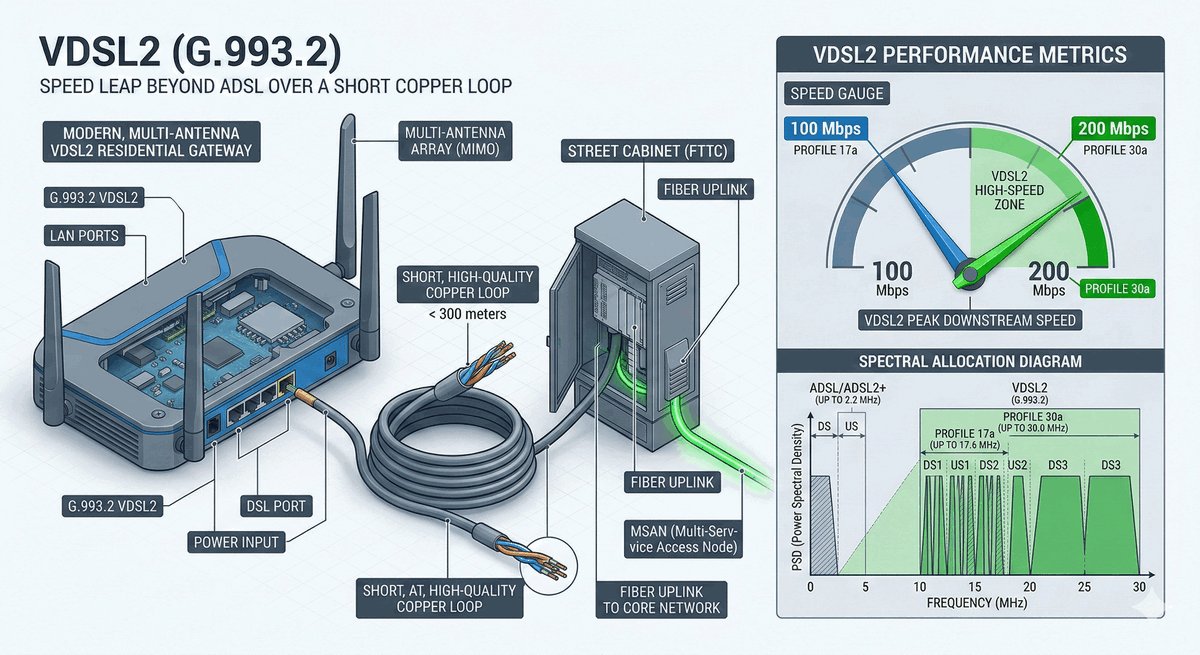

VDSL2 (Very High Speed Digital Subscriber Line 2) zdefiniowany w standardzie ITU-T G.993.2 stanowi szczytowe osiągnięcie technologii xDSL, oferując prędkości rzędu setek megabitów na sekundę na miedzianych liniach abonenckich. W porównaniu z ADSL2+ wykorzystującym pasmo 2,2 MHz, VDSL2 sięga do 17 MHz (profil 17a) lub 30 MHz (profil 30a). Profile te różnią się również alokacją widma między downstream i upstream, co pozwala na elastyczne dostosowanie do potrzeb operatora.
Głównym ograniczeniem VDSL2 jest zasięg malejący drastycznie wraz z prędkością z powodu silnego tłumienia wysokich częstotliwości. Dla prędkości 100 Mb/s pętla abonencka nie może przekraczać około 500 metrów od DSLAM-u. Przy 50 Mb/s zasięg wzrasta do około 1 km. Dodatkowym problemem są przesłuchy (crosstalk) między parami w kablach wieloparowych, które stają się szczególnie dotkliwe przy wysokich częstotliwościach i mogą ograniczyć prędkość wszystkich użytkowników w tej samej wiązce kablowej, chyba że zastosuje się wektoring.
VDSL2 definiuje wiele profili transmisyjnych różniących się szerokością pasma, planem częstotliwości i maksymalną mocą nadawania, co pozwala operatorom dostosować parametry do warunków lokalnych. W Polsce VDSL2 był wdrażany od 2010 roku przez Orange Polska w architekturze FTTC, oferując prędkości 80-100 Mb/s. VDSL2 z wektoringiem przedłużył żywotność miedzianej infrastruktury dostępowej o kolejne lata, dając operatorom czas na stopniowe wdrażanie FTTH, które docelowo zastąpi miedź na ostatniej mili.

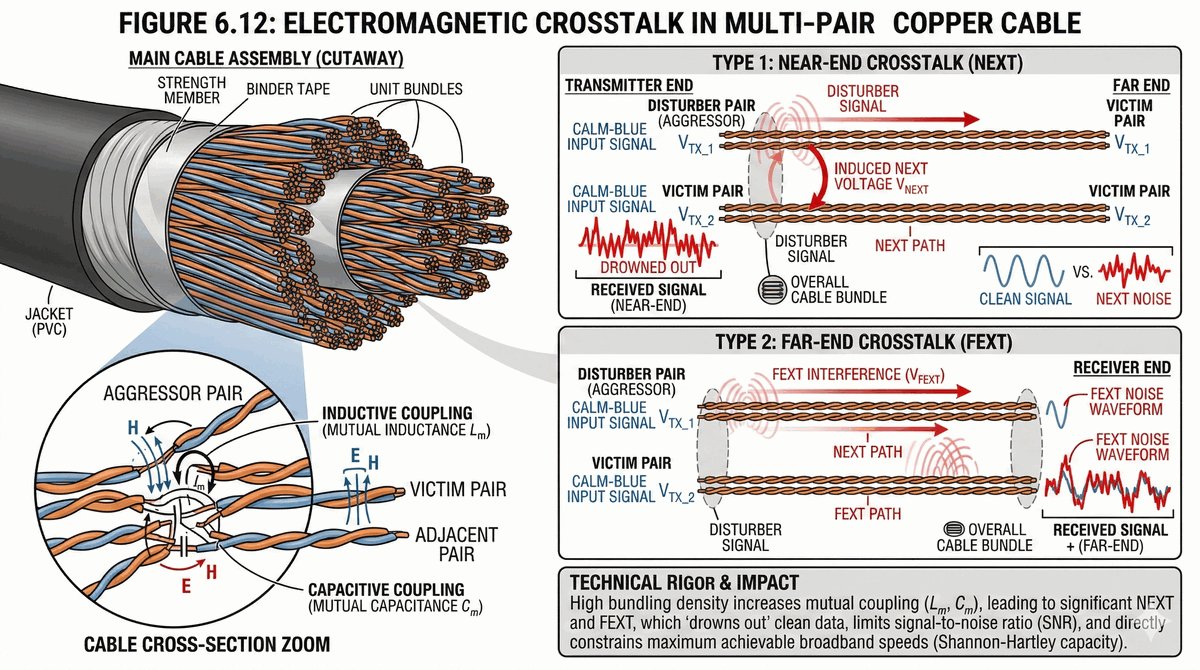

Przesłuch (crosstalk) jest jednym z najpoważniejszych fizycznych ograniczeń transmisji danych w kablach miedzianych, szczególnie w technologiach wykorzystujących wysokie częstotliwości, takich jak VDSL2 i G.fast. W typowym kablu telekomunikacyjnym znajduje się od 50 do 2000 par przewodów biegnących obok siebie na długości od kilkudziesięciu metrów do kilku kilometrów. Pole elektromagnetyczne generowane przez sygnał w jednej parze indukuje niepożądane napięcia w sąsiednich parach, co prowadzi do przenikania sygnałów między parami.
Wyróżnia się dwa podstawowe typy przesłuchów: NEXT (Near-End Crosstalk) i FEXT (Far-End Crosstalk). NEXT występuje, gdy sygnał z nadajnika w jednej parze przedostaje się do odbiornika w sąsiedniej parze znajdującego się w tym samym urządzeniu po tej samej stronie kabla, co stanowi szczególny problem dla systemów pracujących w trybie full duplex z wykorzystaniem FDD. FEXT występuje po przeciwnej stronie kabla, gdy sygnał nadany w jednej parze po przejściu przez całą długość linii przedostaje się do odbiornika w sąsiedniej parze i jest szczególnie problematyczny dla xDSL, ponieważ rośnie z częstotliwością i długością linii.
Problem przesłuchów narasta lawinowo ze wzrostem częstotliwości. Dla ADSL (1,1 MHz) przesłuchy były stosunkowo niewielkie i łatwe do skompensowania, ale dla VDSL2 (17-30 MHz) stają się dominującym czynnikiem ograniczającym wydajność. Kiedy wielu abonentów w tej samej wiązce kablowej korzysta z VDSL2, wzajemne zakłócenia mogą obniżyć prędkość każdego z nich o 30-50%. Rozwiązaniem jest wektoring (G.993.5), który za pomocą cyfrowego przetwarzania sygnału w DSLAM eliminuje FEXT przez generowanie sygnałów kompensujących. Technika ta wymaga jednak, aby wszystkie modemy w wiązce były kontrolowane przez jeden DSLAM.

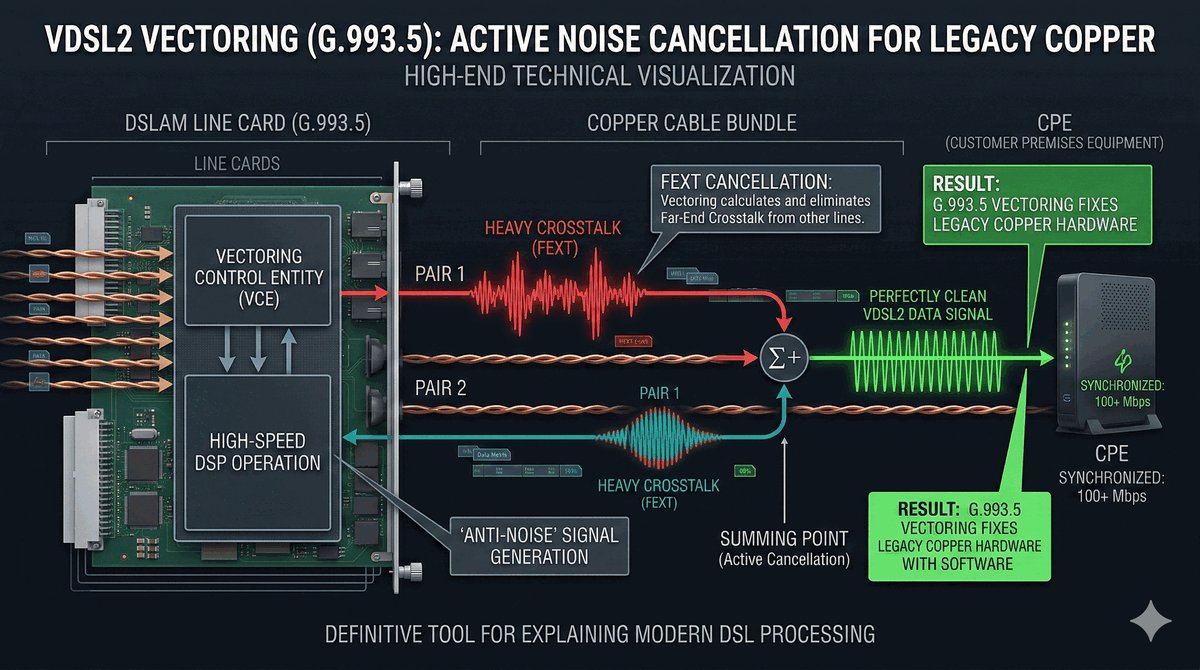

Wektoring zdefiniowany w ITU-T G.993.5 to zaawansowana technika cyfrowego przetwarzania sygnałów, która w rewolucyjny sposób rozwiązała problem przesłuchów FEXT w sieciach VDSL2. Zasada działania wektoringu opiera się na koncepcji znanej z systemów aktywnej redukcji szumów. DSLAM analizuje w czasie rzeczywistym zakłócenia w każdej parze kablowej w wiązce i generuje sygnały przeciwstawne precyzyjnie eliminujące przesłuchy. Dzięki temu każda para przewodów zachowuje się wirtualnie tak, jakby była jedyną parą w kablu.
Warunkiem skutecznego działania wektoringu jest kontrola wszystkich modemów w danej wiązce kablowej przez jeden wspólny DSLAM, który dysponuje pełną wiedzą o sygnałach nadawanych we wszystkich parach. Tylko wtedy system może obliczyć sygnały korekcyjne w pętli sprzężenia zwrotnego. W praktyce oznacza to, że wektoring jest skuteczny tylko w modelu jednolitego operatora - gdy w wiązce znajdują się modemy różnych operatorów lub nawet modemy podłączone do różnych DSLAM-ów tego samego operatora, efekt wektoringu jest znacznie ograniczony.
Wdrożenie wektoringu pozwoliło operatorom na stabilne oferowanie prędkości 80-100 Mb/s w architekturze FTTC, które wcześniej były trudne do osiągnięcia z powodu nieprzewidywalnych przesłuchów. Na krótkich pętlach abonenckich (do 500 m) wektoring może zwiększyć przepustowość nawet o 50-100% w porównaniu z konfiguracją bez wektoringu. Technika ta stanowiła ostatni poważny postęp w technologii miedzianej przed przejściem na sieci światłowodowe FTTH i jest przykładem, jak zaawansowane algorytmy DSP mogą pokonać fundamentalne ograniczenia fizyczne medium transmisyjnego.

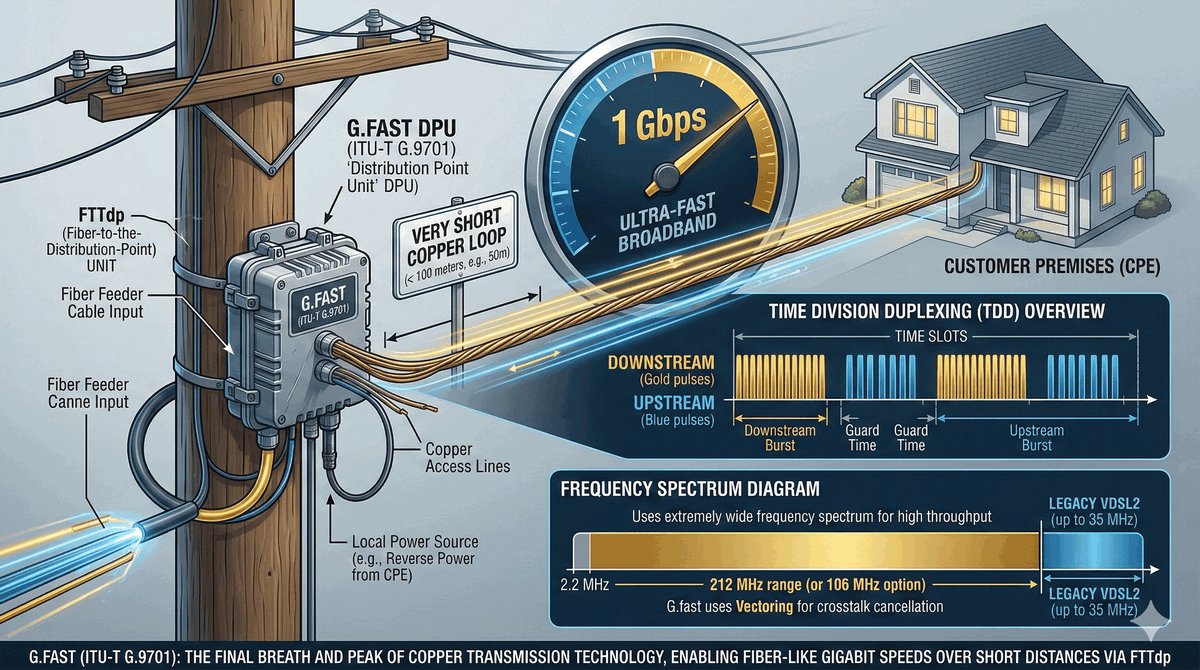

Standard G.fast (G.9700/G.9701) ratyfikowany przez ITU-T w 2014 roku stanowi ostatnią i najbardziej zaawansowaną technologię transmisji danych po miedzi, zdolną do osiągania prędkości zbliżonych do światłowodów na bardzo krótkich dystansach. Nazwa G.fast pochodzi od angielskiego fast access to subscriber terminals i podkreśla gigabitowy charakter tej technologii. W optymalnych warunkach G.fast może dostarczyć 1 Gb/s na dystansie do 100 metrów i około 500 Mb/s przy 200 metrach, co czyni go idealnym rozwiązaniem dla architektury FTTB.
Aby osiągnąć tak spektakularne prędkości, G.fast wykorzystuje ekstremalnie wysokie częstotliwości sięgające 106 MHz (profil 106a) lub 212 MHz (profil 212a). Dla porównania ADSL działał w paśmie do 1,1 MHz, a VDSL2 do 30 MHz. Tak wysokie częstotliwości oznaczają ogromne tłumienie w kablach miedzianych, dlatego zasięg G.fast jest ograniczony do 250 metrów. Technologia ta jest przeznaczona do architektury FTTB, gdzie światłowód dociera do piwnicy budynku, a ostatnie metry do mieszkań realizowane są przez instalację miedzianą.
G.fast wprowadza istotną zmianę w zarządzaniu transmisją - zamiast FDD stosuje TDD (Time Division Duplexing), gdzie nadawanie i odbieranie odbywa się naprzemiennie w tych samych przedziałach czasowych. Pozwala to elastycznie dostosowywać proporcje pasma między downstream i upstream. Dodatkowo G.fast wykorzystuje zaawansowane techniki kodowania LDPC (Low-Density Parity Check) dla korekcji błędów oraz ponownie zastosowano wektoring w rozszerzonej wersji. Te zaawansowane techniki sprawiają, że G.fast jest w stanie wycisnąć z miedzianych kabli dosłownie wszystko, co jest fizycznie możliwe.

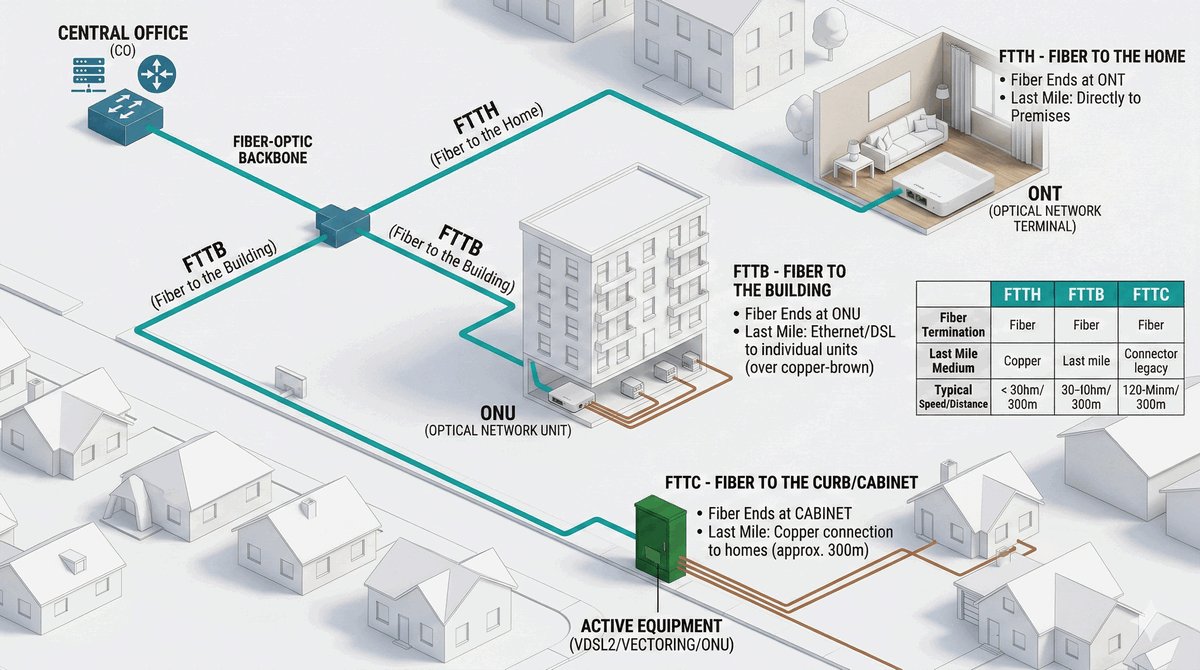

Rodzina architektur FTTx (Fiber to the x) opisuje stopień zbliżenia światłowodu do użytkownika końcowego w sieciach dostępowych, co bezpośrednio wpływa na osiąganą przepustowość i koszty wdrożenia. Litera x oznacza różne punkty docelowe od FTTH (Fiber to the Home światłowód do domu) przez FTTB (do budynku), FTTC (do szafy ulicznej) aż po FTTN (do węzła). Wybór architektury stanowi kompromis między kosztem inwestycji a jakością usług oferowanych użytkownikowi końcowemu.
Docelowym i najbardziej pożądanym rozwiązaniem jest FTTH, gdzie światłowód doprowadzany jest bezpośrednio do mieszkania lub domu abonenta. W tym wariancie abonent otrzymuje terminal ONT konwertujący sygnał optyczny na elektryczny i zapewniający interfejs Ethernet. FTTH całkowicie eliminuje wszystkie wady transmisji miedzianej ograniczenia przepustowości, podatność na zakłócenia elektromagnetyczne i wysokie tłumienie zależne od odległości. W praktyce FTTH oferuje praktycznie nieograniczoną przepustowość, ograniczoną jedynie możliwościami sprzętu nadawczo-odbiorczego.
Architektury pośrednie FTTB i FTTC pozwalają operatorom na stopniowe inwestycje w infrastrukturę światłowodową przy wykorzystaniu istniejącej sieci miedzianej na ostatnim odcinku. W FTTB światłowód dociera do budynku, a instalacja wewnętrzna wykorzystuje skrętkę miedzianą z technologiami VDSL2 lub G.fast. Standardy PON stosowane w FTTH to GPON (2,5 Gb/s downstream, 1,25 Gb/s upstream), XGS-PON (symetryczne 10 Gb/s) i nadchodzący 25G-PON i 50G-PON. W Polsce rozwój FTTH jest priorytetem operatorów takich jak Orange Polska i INEA.

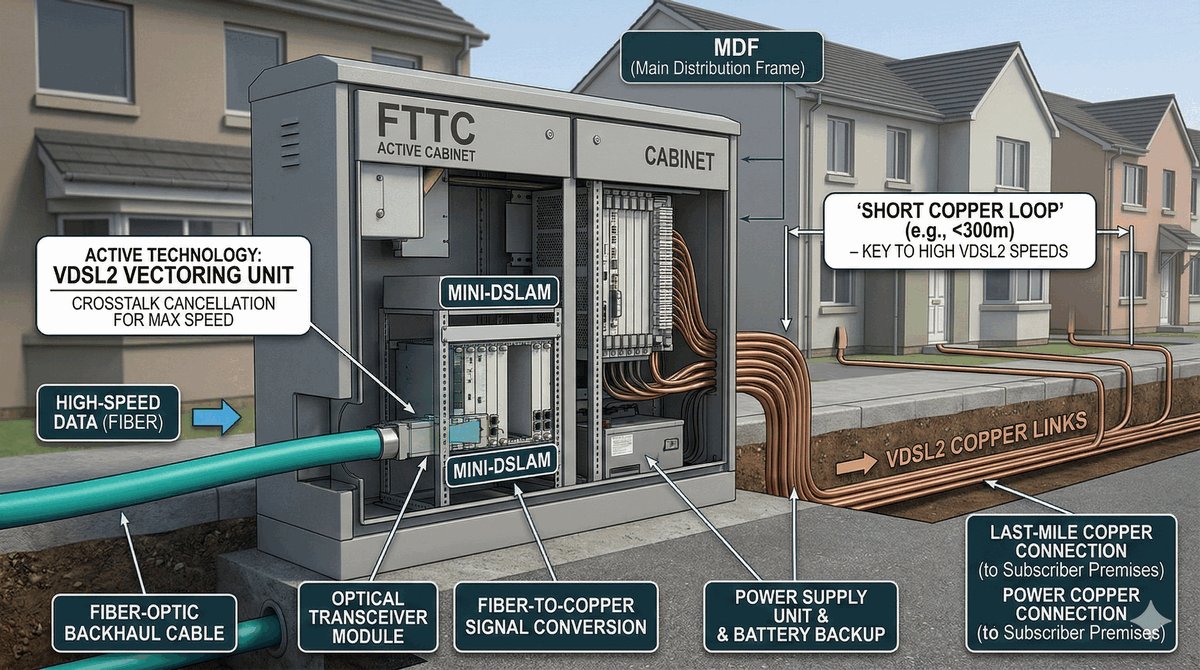

FTTC (Fiber to the Cabinet) to architektura sieci dostępowej, która odegrała kluczową rolę w modernizacji polskiej infrastruktury telekomunikacyjnej w drugiej dekadzie XXI wieku, umożliwiając dostarczenie prędkości 80-100 Mb/s bez wymiany okablowania wewnątrz budynków. W tym rozwiązaniu światłowód jest doprowadzany do szafy ulicznej w odległości kilkudziesięciu do kilkuset metrów od zabudowań. W szafie instalowany jest DSLAM VDSL2 z wektoringiem, który konwertuje sygnał optyczny na elektryczny i obsługuje pętle abonenckie za pomocą istniejących kabli miedzianych.
Główną zaletą FTTC jest relatywnie niski koszt wdrożenia w porównaniu z pełną inwestycją w FTTH. Operator nie musi prowadzić światłowodu do każdego mieszkania ani ingerować w instalację wewnątrz budynków. Skrócenie pętli miedzianej do kilkuset metrów zamiast kilku kilometrów przy ADSL pozwala na zastosowanie VDSL2 z wektoringiem. Dodatkową zaletą jest możliwość stopniowej rozbudowy operator może instalować nowe szafy w miarę wzrostu zapotrzebowania.
W Polsce FTTC był wdrażany od 2010 roku przez Orange Polska w projekcie modernizacji sieci dostępowej. Charakterystyczne szafy uliczne VDSL stały się elementem krajobrazu polskich miast. FTTC pozwolił na podniesienie prędkości Internetu dla milionów Polaków i kupił operatorom cenny czas na przygotowanie infrastruktury FTTH. Docelowo FTTC będzie stopniowo zastępowane przez FTTH, które oferuje wyższe prędkości, niższe opóźnienia i większą niezawodność.
Era miedzi w telekomunikacji trwająca od czasów Alexandra Grahama Bella nieubłaganie dobiega końca z powodu fundamentalnych fizycznych ograniczeń, których nie da się pokonać żadnymi zaawansowanymi technikami modulacji. Technologie xDSL od ADSL przez VDSL2 aż po G.fast osiągnęły praktyczny kres swoich możliwości, wyciskając z kabli miedzianych wszystko co fizycznie możliwe. Tłumienie sygnału rosnące z częstotliwością, przesłuchy między parami i podatność na zakłócenia elektromagnetyczne to bariery nie do pokonania w medium miedzianym.
Operatorzy telekomunikacyjni na całym świecie podejmują strategiczne decyzje o wygaszaniu sieci miedzianych. W Szwecji, Niemczech i Hiszpanii proces wyłączania central PSTN i migracji na VoIP jest już zaawansowany lub zakończony. Orange Polska ogłosił plan wyłączenia sieci miedzianej w ciągu najbliższych lat, a inni operatorzy przyspieszają migrację na światłowody. Proces ten obejmuje nie tylko wymianę infrastruktury dostępowej, ale także modernizację central i węzłów szkieletowych.
Światłowód oferuje parametry nieosiągalne dla miedzi: sygnał optyczny nie podlega zakłóceniom elektromagnetycznym, nie powoduje przesłuchów między włóknami, a tłumienie w światłowodach jednomodowych wynosi zaledwie 0,2 dB/km. Pojedyncze włókno może przenosić terabity danych na sekundę z wykorzystaniem multipleksacji DWDM. Wzrost przepustowości wymaga jedynie wymiany sprzętu na końcach łącza bez zmiany kabla. Te zagadnienia zostaną szczegółowo omówione w kolejnych częściach wykładu poświęconych sieciom optycznym.

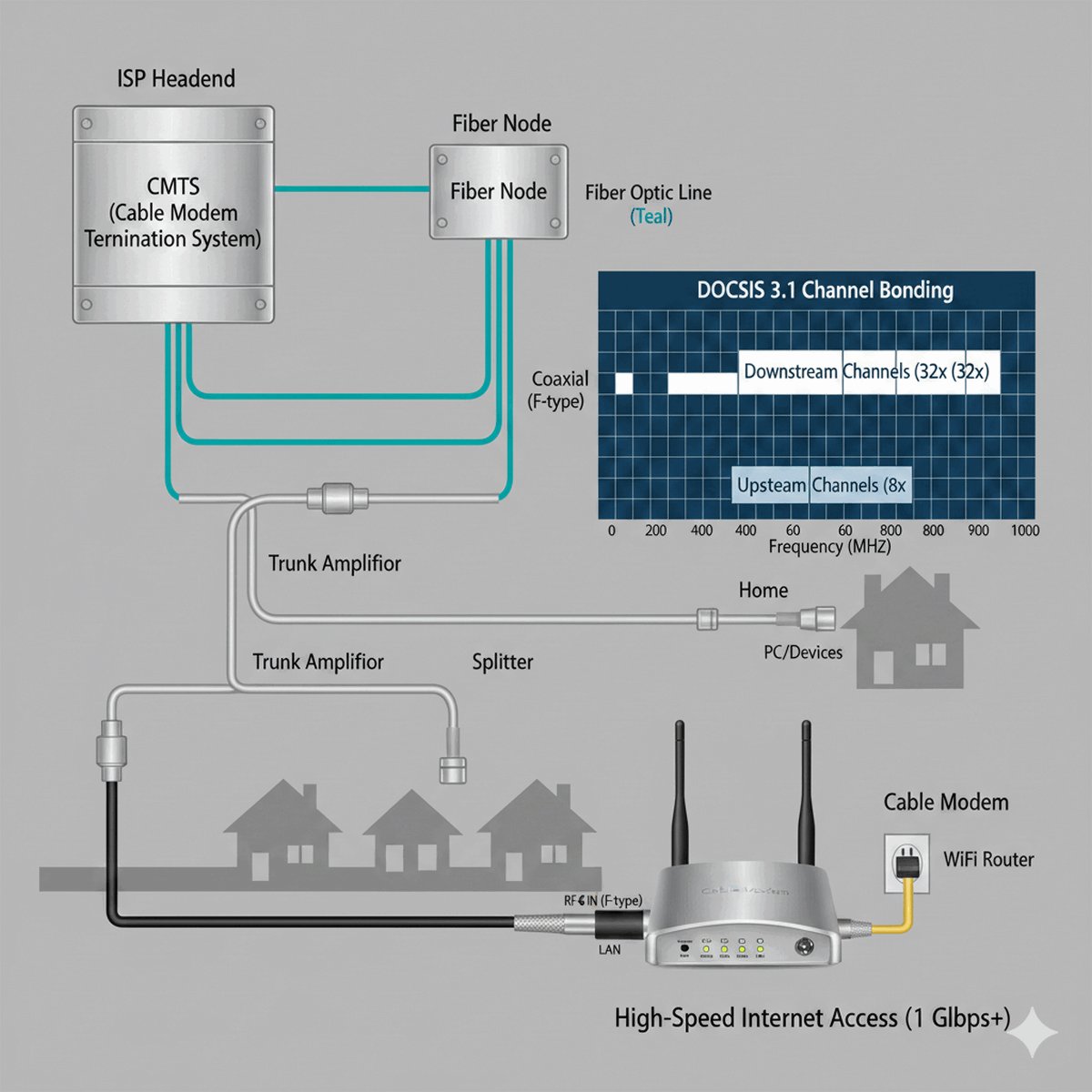

Równolegle do rozwoju technologii xDSL alternatywną ścieżkę szerokopasmowego dostępu do Internetu wytyczyły sieci telewizji kablowej oparte na standardzie DOCSIS (Data Over Cable Service Interface Specification). Sieci te wykorzystują architekturę HFC (Hybrid Fiber-Coaxial), łączącą zalety światłowodu w części szkieletowej z wydajnością kabla koncentrycznego w dystrybucji do abonentów. Kabel koncentryczny oferuje znacznie lepsze parametry transmisyjne niż skrętka miedziana - szerokość pasma sięgającą 1 GHz, lepsze ekranowanie i niższe tłumienie.
Standard DOCSIS ewoluował od wersji 1.0 (40 Mb/s downstream) przez DOCSIS 2.0, 3.0 (z agregacją kanałów) aż do DOCSIS 3.1 (10 Gb/s downstream, 1,5 Gb/s upstream). DOCSIS 3.1 wykorzystuje modulację OFDM z profilem 4096-QAM i kodowanie LDPC dla korekcji błędów. DOCSIS 4.0 ma oferować symetryczne 10 Gb/s dzięki wykorzystaniu pasma do 1,8 GHz i zaawansowanych technik multipleksacji. Wszystkie wersje DOCSIS są kompatybilne wstecznie, co umożliwia stopniową modernizację sieci.
Kluczową zaletą sieci kablowych jest wysoka przepustowość na całej długości kabla koncentrycznego, która nie maleje tak drastycznie z odległością jak w przypadku skrętki miedzianej. Operator może obsłużyć większą liczbę abonentów z wyższymi prędkościami nawet przy odległości od węzła optycznego sięgającej kilku kilometrów. W Polsce głównymi operatorami kablowymi oferującymi Internet w DOCSIS są UPC (obecnie Play), Vectra i Multimedia, które obsługują miliony abonentów w obszarach gęstej zabudowy miejskiej.

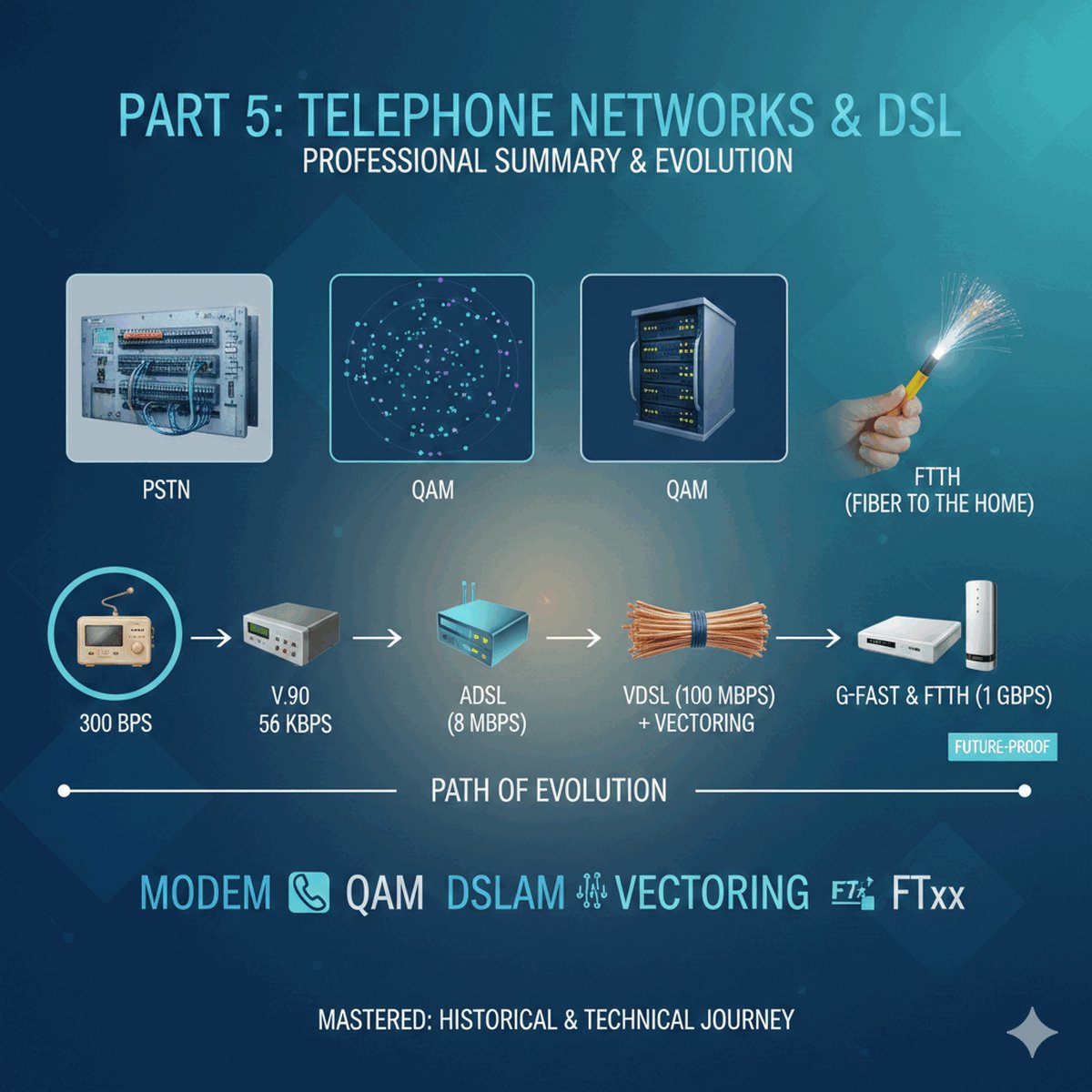

Piąta część wykładu z Sieci Transmisji Danych stanowiła kompleksowe wprowadzenie do tematyki sieci telefonicznych i ich ewolucji od klasycznych systemów analogowych po zaawansowane technologie szerokopasmowe. Prześledziliśmy historię rozwoju telekomunikacji od ograniczonego pasma akustycznego 3,1 kHz przez pierwsze modemy, techniki modulacji ASK, FSK, PSK i QAM, aż po rozróżnienie między prędkością symbolową w bodach a transmisją w bitach na sekundę. Zrozumieliśmy fundamentalne znaczenie twierdzenia Shannona-Hartleya dla pojemności kanału transmisyjnego.
Omówiliśmy rozwój Internetu w Polsce od pierwszych łączy NASK w 1991 roku przez kultowy numer 0202122 i systemy BBS aż po Neostradę rewolucjonizującą dostęp do sieci w polskich domach. Technologie xDSL od ADSL przez ADSL2+ po VDSL2 z wektoringiem i G.fast pokazały jak wiele można osiągnąć na infrastrukturze miedzianej i jakie są jej nieprzekraczalne granice fizyczne. Zapoznaliśmy się z architekturami FTTx i standardem DOCSIS jako alternatywnymi ścieżkami dostępu szerokopasmowego.
Współczesna telekomunikacja zmierza w kierunku sieci światłowodowych FTTH, które oferują praktycznie nieograniczone możliwości transmisyjne, podczas gdy stare sieci miedziane są stopniowo wygaszane na całym świecie. W kolejnych częściach wykładu szczegółowo omówione zostaną technologie sieci optycznych w tym standardy PON (GPON, XGS-PON), architektury DWDM i CWDM oraz projektowanie nowoczesnych sieci szkieletowych i dostępowych.
