SDH został opracowany przez ITU-T jako globalny standard synchronicznej transmisji cyfrowej, który zrewolucjonizował telekomunikację w latach 90. XX wieku. Jego głównym założeniem było wyeliminowanie ograniczeń PDH poprzez wprowadzenie pełnej synchronizacji wszystkich urządzeń w sieci oraz mechanizmu bezpośredniego dostępu do kanałów niższego rzędu bez konieczności demultipleksacji całego strumienia. Standard SDH został oparty na amerykańskim SONET, ale wprowadził własną hierarchię prędkości i strukturę ramki dostosowaną do potrzeb operatorów europejskich.

Kluczowym aspektem SDH jest jego zdolność do transportu różnorodnych typów ruchu, od tradycyjnych strumieni TDM, przez ATM, aż po ruch pakietowy IP/Ethernet z wykorzystaniem rozszerzeń NG-SDH. SDH oferuje zaawansowane mechanizmy monitorowania i zarządzania jakością transmisji, wbudowane w nagłówki ramki, co pozwala na ciągłą kontrolę parametrów transmisyjnych bez zakłócania przepływu danych użytkownika. Wprowadzenie kanałów DCC umożliwiło zdalne zarządzanie urządzeniami różnych producentów z jednego centrum.

Mimo że SDH jest stopniowo wypierany przez technologie pakietowe, jego znaczenie w historii telekomunikacji jest nie do przecenienia. SDH był pierwszą technologią, która wprowadziła pełną standaryzację interfejsów optycznych, zarządzanie siecią w paśmie oraz autonomiczne mechanizmy ochrony z czasem przełączenia poniżej 50 ms. Koncepcje opracowane dla SDH, takie jak hierarchiczny system alarmowy, synchronizacja sieci z zegarem PRC czy ochrona ścieżki SNCP, zostały zaadaptowane w nowszych technologiach transportowych, w tym w OTN i MPLS-TP.

PDH (Plesiochronous Digital Hierarchy) była pierwszą standaryzowaną hierarchią cyfrowej transmisji głosu, opracowaną w latach 60. i 70. XX wieku w odpowiedzi na potrzebę cyfryzacji sieci telefonicznych. Termin "plesiochronous" oznacza "prawie synchroniczny", co doskonale oddaje charakter tej technologii - każdy multiplekser działał z własnym, niezależnym zegarem kwarcowym o wysokiej stabilności, ale żadne dwa zegary nie były idealnie zsynchronizowane. Ta fundamentalna niedoskonałość powodowała konieczność stosowania skomplikowanych mechanizmów korekcyjnych w postaci bitów dopełniających (stuffing bits).

Proces multipleksacji w PDH polegał na sukcesywnym łączeniu czterech strumieni niższego rzędu w jeden strumień wyższego rzędu, przy czym każdy poziom dodawał własne bity stuffingowe w celu wyrównania różnic częstotliwości. Oznaczało to, że dostęp do pojedynczego kanału 64 kb/s w strumieniu E4 (139,264 Mb/s) wymagał trzech etapów demultipleksacji i tyluż osobnych urządzeń. Taka konstrukcja była nie tylko kosztowna, ale również wprowadzała dodatkowe opóźnienia i potencjalne punkty awarii na każdym etapie przetwarzania.

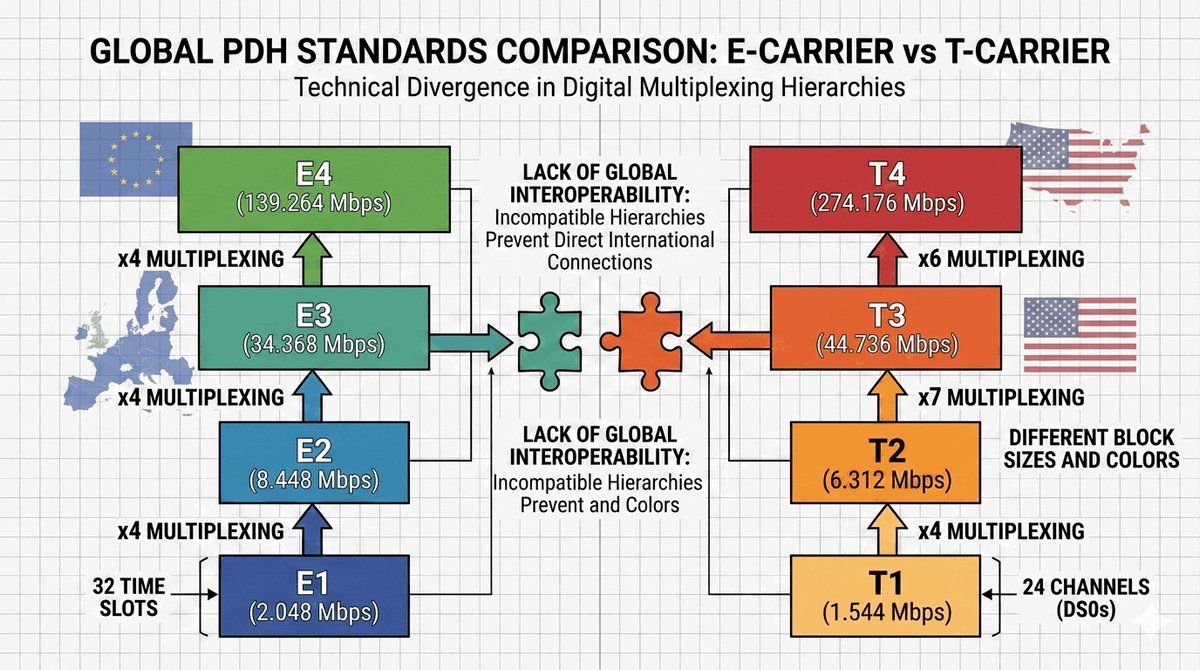

PDH wykształciła dwa niekompatybilne standardy - europejski E1 o przepływności 2,048 Mb/s oparty na 32 kanałach oraz amerykański T1 o przepływności 1,544 Mb/s oparty na 24 kanałach. Ten brak globalnej standaryzacji był jednym z głównych powodów opracowania SDH. Ponadto PDH nie oferowała wbudowanych mechanizmów zarządzania i monitorowania jakości transmisji, co utrudniało diagnostykę i utrzymanie sieci. Mimo tych ograniczeń, PDH odegrała kluczową rolę w transformacji z analogowych systemów transmisji na cyfrowe.

Hierarchia prędkości PDH różniła się znacząco między Europą a Ameryką Północną, co wynikało z różnych podejść do multipleksacji kanałów telefonicznych. W Europie przyjęto standard E1 o przepływności 2,048 Mb/s, który multipleksuje 32 kanały 64 kb/s - 30 kanałów rozmównych i 2 kanały sygnalizacyjno-synchronizacyjne. W Ameryce Północnej zastosowano standard T1 o przepływności 1,544 Mb/s, który łączy 24 kanały 64 kb/s z dodatkowym bitem ramkującym (framing bit) o wartości 8 kb/s.

Kolejne poziomy hierarchii europejskiej uzyskiwano poprzez czterokrotną multipleksację strumieni niższego rzędu: E2 (8,448 Mb/s), E3 (34,368 Mb/s) i E4 (139,264 Mb/s). Każdy poziom dodawał własne bity stuffingowe, co kumulowało narzut i powodowało, że rzeczywista przepływność była nieco wyższa od nominalnej. W standardzie amerykańskim analogicznie stosowano poziomy T1 (1,544 Mb/s), T2 (6,312 Mb/s), T3 (44,736 Mb/s) i T4 (274,176 Mb/s), które różniły się nie tylko prędkością, ale również sposobem multipleksacji i formatem ramki.

Brak bezpośredniej kompatybilności między standardami E i T stanowił poważne wyzwanie dla operatorów obsługujących połączenia międzykontynentalne. Konieczne było stosowanie kosztownych konwerterów dokonujących pełnej demultipleksacji i ponownej multipleksacji sygnału, co wprowadzało dodatkowe opóźnienia i potencjalne punkty awarii. Problem ten był jednym z głównych czynników motywujących do opracowania ujednoliconego standardu SDH, który miał zastąpić obie hierarchie jedną, globalnie akceptowaną strukturą transmisyjną.

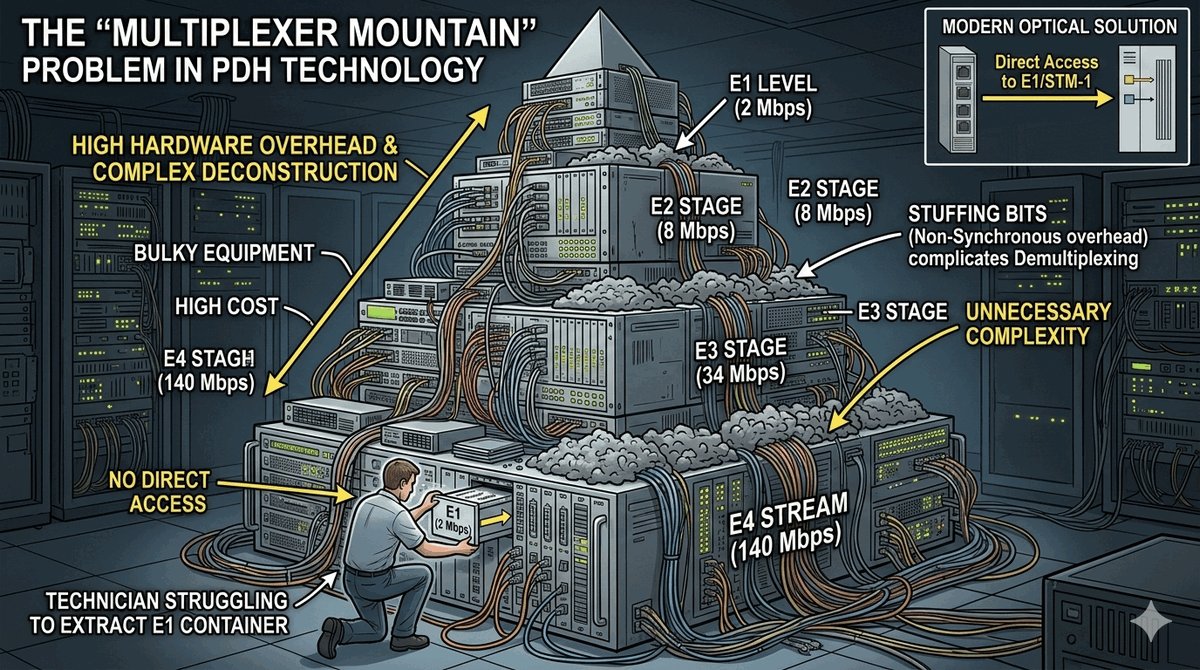

Problem góry multiplekserów w PDH był bezpośrednim skutkiem braku globalnej synchronizacji i konieczności stosowania bitów dopełniających w nieprzewidywalnych pozycjach. Ponieważ każdy multiplekser dodawał własne bity stuffingowe, niemożliwe było określenie dokładnego położenia poszczególnych kanałów niższego rzędu w strumieniu nadrzędnym bez pełnej demultipleksacji. Oznaczało to, że aby wydobyć pojedynczy strumień E1 ze strumienia E4, operator musiał przejść przez trzy poziomy demultipleksacji, co było nie tylko czasochłonne, ale także wymagało instalacji wielu urządzeń.

W praktyce, w węźle sieci PDH obsługującym wiele strumieni, konieczne było instalowanie ogromnej liczby urządzeń multipleksujących każdego poziomu, co prowadziło do powstawania tzw. "góry multiplekserów". Powodowało to nie tylko wysokie koszty inwestycyjne i eksploatacyjne, ale zwiększało awaryjność całego systemu ze względu na dużą liczbę elementów aktywnych na ścieżce sygnału. Dodatkowo, każdy etap demultipleksacji i ponownej multipleksacji wprowadzał dodatkowe opóźnienie i potencjalne zniekształcenia sygnału.

Kolejnym poważnym problemem był brak standaryzacji interfejsów optycznych między producentami sprzętu PDH. Każdy producent stosował własne, zamknięte rozwiązania na poziomie fizycznym oraz autorskie systemy zarządzania, co prowadziło do uzależnienia operatora od jednego dostawcy (vendor lock-in). SDH rozwiązał te problemy poprzez wprowadzenie pełnej synchronizacji, mechanizmu wskaźników umożliwiających bezpośredni dostęp do kanałów oraz kompleksową standaryzację interfejsów optycznych zgodnie z G.957.

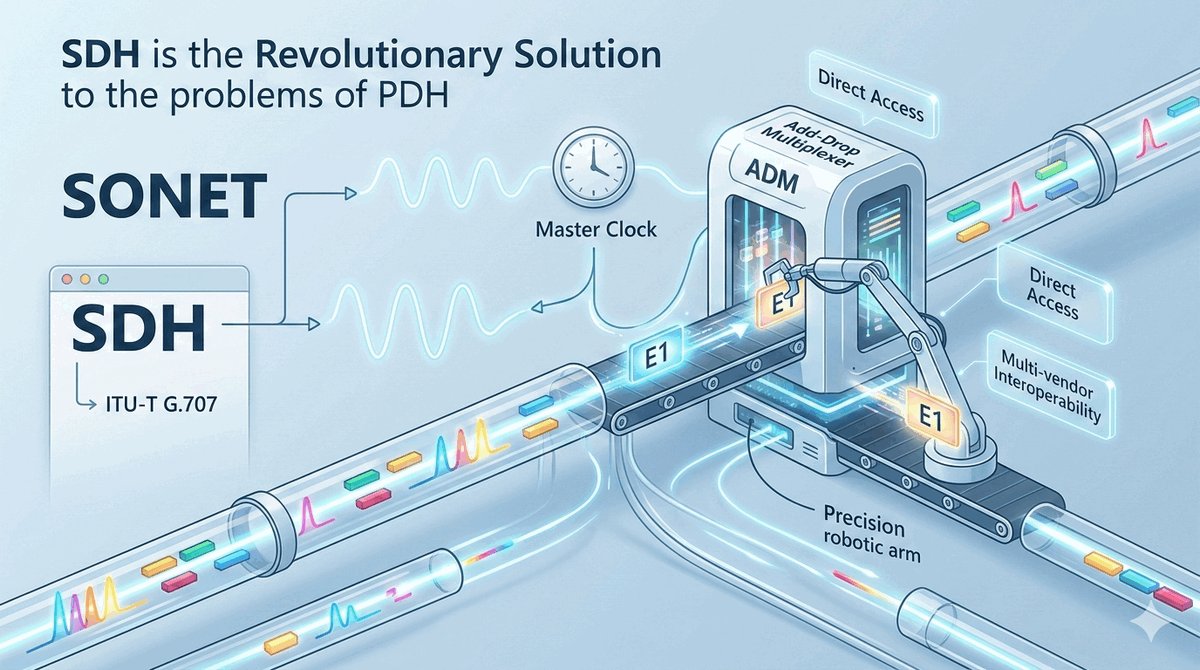

SDH został opracowany przez ITU-T jako kompleksowe rozwiązanie problemów PDH, wprowadzając pełną synchronizację wszystkich urządzeń w sieci z jednego nadrzędnego źródła zegara PRC (Primary Reference Clock). Dzięki globalnej synchronizacji, wszystkie urządzenia SDH pracują z tą samą częstotliwością z dokładnością rzędu 10^-11, co całkowicie eliminuje potrzebę stosowania bitów dopełniających. W efekcie struktura ramki SDH jest w pełni przewidywalna, a pozycja każdego kanału w strumieniu nadrzędnym jest dokładnie określona i dostępna natychmiast.

Kluczowym osiągnięciem SDH było wprowadzenie mechanizmu wskaźników (pointers) w nagłówku SOH oraz urządzeń ADM (Add-Drop Multiplexer), które umożliwiają dodawanie lub usuwanie pojedynczych strumieni niższego rzędu bez konieczności demultipleksacji całego sygnału. Na przykład, można wyjąć jeden strumień VC-12 (2 Mb/s) z pociągu STM-64 przechodzącego przez węzeł, pozostawiając pozostałe strumienie nienaruszone. Ta operacja jest wykonywana w sprzęcie bez ingerencji oprogramowania, co gwarantuje minimalne opóźnienie.

SDH wprowadził również pełną standaryzację interfejsów optycznych zgodnie z zaleceniami G.957 i G.958, co umożliwiło łączenie urządzeń różnych producentów w jednej sieci (multi-vendor). Operatorzy zyskali możliwość budowania sieci z wykorzystaniem sprzętu od różnych dostawców, co znacząco obniżyło koszty i zwiększyło elastyczność. Dodatkowo, wbudowane kanały zarządzania DCC w nagłówkach SOH i MSOH pozwoliły na zdalne monitorowanie i konfigurowanie wszystkich urządzeń z jednego centrum zarządzania siecią.

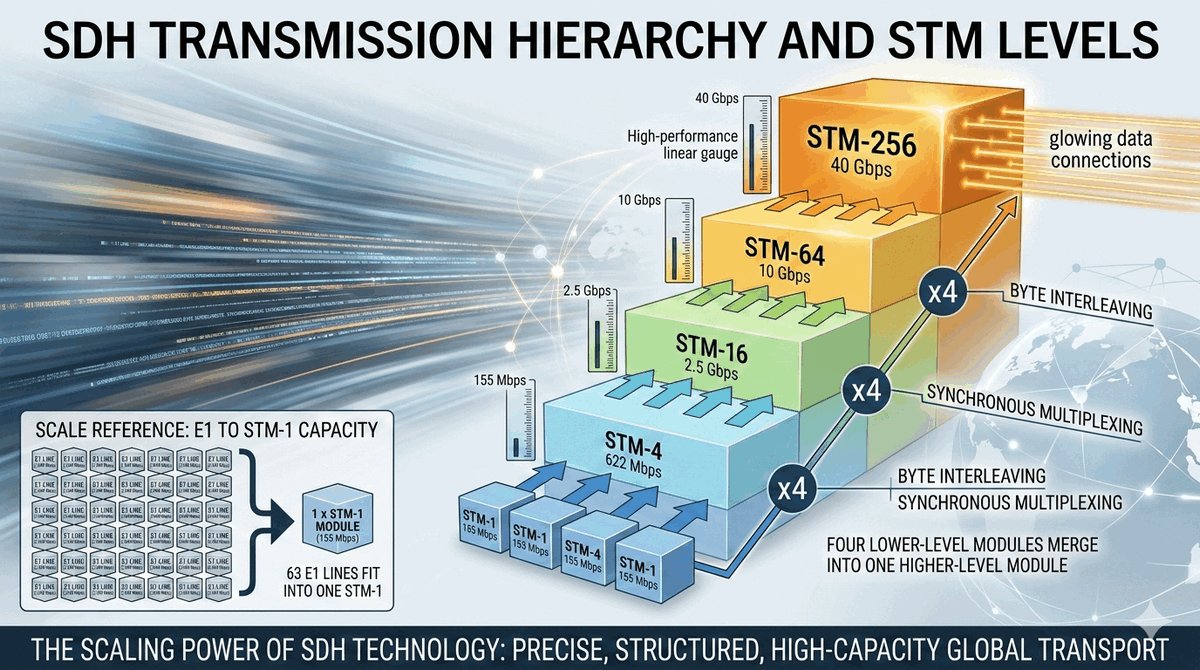

Hierarchia prędkości SDH została zaprojektowana w sposób modularny i skalowalny, z podstawowym modułem STM-1 o przepływności 155,52 Mb/s jako budulcem dla wszystkich wyższych poziomów. Kolejne poziomy są czterokrotnymi wielokrotnościami STM-1: STM-4 to 622,08 Mb/s, STM-16 to 2,488 Gb/s, STM-64 to 9,953 Gb/s, a STM-256 to około 40 Gb/s. Ten systematyczny wzrost przepływności pozwalał operatorom na stopniową i ekonomiczną rozbudowę sieci w miarę wzrostu zapotrzebowania na pasmo.

W amerykańskim odpowiedniku SDH, czyli SONET, stosuje się nieco inne oznaczenia i prędkości bazowe. Podstawowym modułem SONET jest STS-1 (Synchronous Transport Signal level 1) o przepływności 51,84 Mb/s, co stanowi dokładnie jedną trzecią STM-1. Trzy strumienie STS-1 są łączone w jeden STS-3, który jest w pełni równoważny STM-1 pod względem przepływności i struktury ramki. Wyższe poziomy to STS-12 (622 Mb/s), STS-48 (2,5 Gb/s), STS-192 (10 Gb/s) i STS-768 (40 Gb/s), co zapewnia pełną interoperacyjność między SDH i SONET.

Rozwój hierarchii SDH zatrzymał się na poziomie STM-256 (40 Gb/s), ponieważ dalsze zwiększanie prędkości w ramach tej technologii stało się nieopłacalne w porównaniu z rozwiązaniami alternatywnymi. Technologie DWDM i OTN oferują przepustowości sięgające setek gigabitów na sekundę na jednej długości fali, a w jednym włóknie można transmitować kilkadziesiąt długości fal jednocześnie, co daje łączne przepustowości rzędu terabitów na sekundę. SDH ustąpił miejsca OTN jako dominującej technologii transportowej dla szybkich sieci szkieletowych.

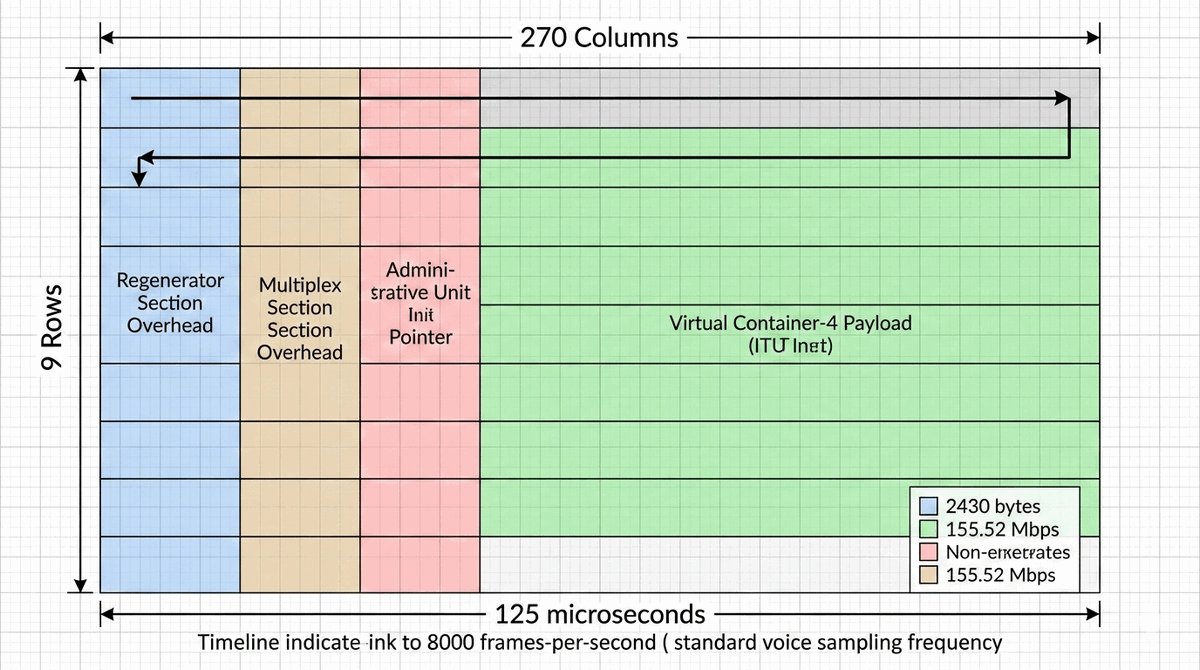

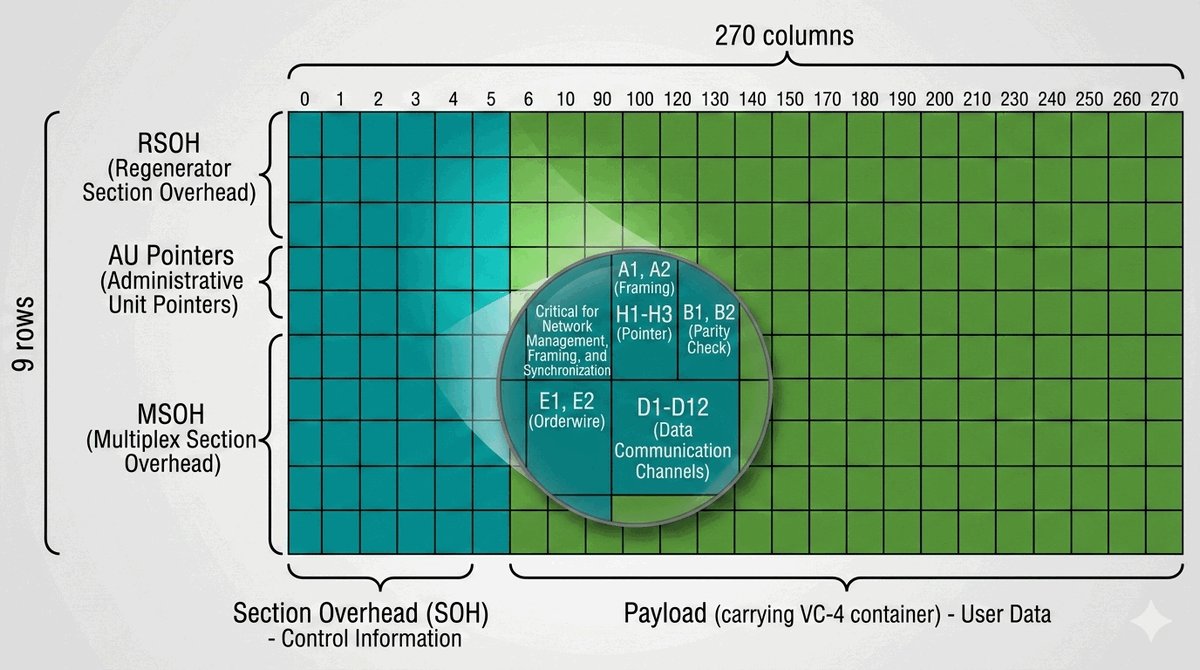

Ramka STM-1 została zaprojektowana jako dwuwymiarowa macierz bajtów o wymiarach 9 wierszy na 270 kolumn, co daje łącznie 2430 bajtów na ramkę. Transmisja odbywa się sekwencyjnie wierszami - najpierw cały wiersz 1 od kolumny 1 do 270, następnie wiersz 2 i tak dalej. Częstotliwość transmisji 8000 ramek na sekundę wynika bezpośrednio z częstotliwości próbkowania sygnału PCM w telefonii (8 kHz), co oznacza, że każda ramka jest wysyłana co 125 mikrosekund, a każdy kanał 64 kb/s jest reprezentowany przez jeden bajt na ramkę.

Całkowitą przepływność interfejsu STM-1 oblicza się jako: 2430 bajtów × 8 bitów × 8000 Hz = 155.520.000 b/s. Jest to tzw. prędkość liniowa (line rate), która obejmuje zarówno dane użytkownika, jak i cały narzut nagłówkowy. Pole payload zajmuje 261 kolumn, a nagłówek SOH zajmuje pierwsze 9 kolumn każdego wiersza, co daje 9 × 9 = 81 bajtów narzutu na ramkę. Rzeczywista przepustowość użyteczna wynosi około 150 Mb/s po odjęciu narzutów SOH, POH i justyfikacji.

Stały rozmiar ramki i regularna częstotliwość transmisji zapewniają przewidywalne i stałe opóźnienie w sieci SDH, co jest kluczowe dla aplikacji czasu rzeczywistego. W odróżnieniu od sieci pakietowych, gdzie kolejkowanie pakietów wprowadza zmienne opóźnienie (jitter), SDH gwarantuje stałe opóźnienie transmisji niezależne od obciążenia sieci. Ta cecha jest szczególnie istotna dla systemów zabezpieczeń energetycznych, transmisji głosu i innych aplikacji izochronicznych wymagających deterministycznego zachowania sieci.

Ramka STM-1 dzieli się na dwa główne obszary funkcjonalne: Section Overhead (SOH) zajmujący pierwsze 9 kolumn oraz pole payload zajmujące pozostałe 261 kolumn każdego wiersza. SOH jest dalej podzielony na trzy podobszary: RSOH (Regenerator Section Overhead) w wierszach 1-3, wiersz 4 zawierający wskaźniki AU (Administrative Unit Pointers) oraz MSOH (Multiplex Section Overhead) w wierszach 5-9. Każdy z tych obszarów jest obsługiwany przez inny typ urządzeń w sieci SDH, co pozwala na hierarchiczne zarządzanie na różnych poziomach.

RSOH jest przetwarzany przez każde urządzenie w sieci, w tym nawet przez proste regeneratory sygnału optycznego, które tylko wzmacniają i oczyszczają sygnał bez dostępu do zawartości payloadu. MSOH jest natomiast przetwarzany wyłącznie przez multipleksery ADM i przełącznice krzyżowe DXC, które mają pełny dostęp do struktury ramki. Rozdzielenie funkcji zarządzania na poziom regeneracyjny i multiplekserski pozwala na efektywne monitorowanie i zarządzanie siecią na różnych poziomach hierarchii transmisyjnej.

Pole payload ramki STM-1 jest elastyczne i może być skonfigurowane na kilka sposobów, z których najczęściej spotykanym jest pojedynczy kontener VC-4 o pojemności około 150 Mb/s. Alternatywnie, payload może być podzielony na trzy VC-3 (każdy około 50 Mb/s) lub na wiele mniejszych kontenerów niskiego rzędu, co pozwala na transport dużej liczby strumieni E1 w jednym STM-1. Ta elastyczność jest kluczowa dla efektywnego wykorzystania pasma w różnorodnych scenariuszach zastosowań.

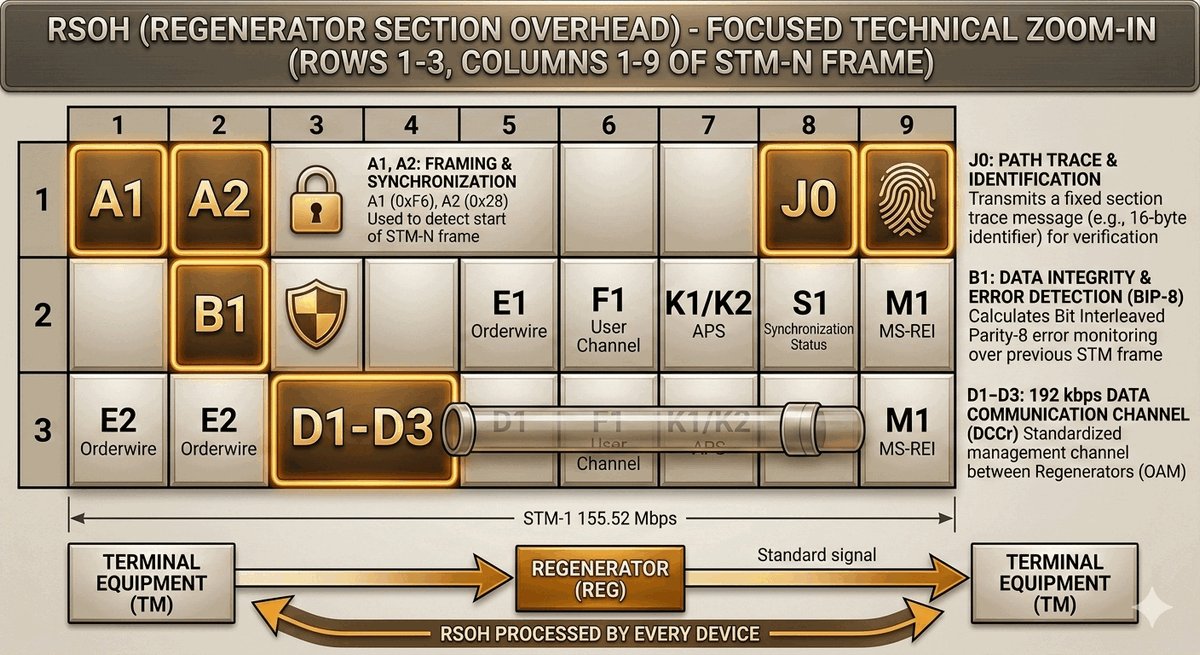

Regenerator Section Overhead (RSOH) zajmuje pierwsze trzy wiersze w obszarze SOH ramki STM-1 i jest przetwarzany przez każde urządzenie w sieci SDH, włączając w to regeneratory sygnału optycznego. Regeneratory odbierają osłabiony sygnał optyczny, przekształcają go na elektryczny, wzmacniają i oczyszczają, a następnie ponownie wysyłają jako sygnał optyczny. Ponieważ regeneracja wymaga odtworzenia ramki od nowa, urządzenie ma dostęp do RSOH i może go modyfikować, podczas gdy MSOH pozostaje nienaruszony.

Bajty A1 i A2 pełnią kluczową funkcję synchronizacji ramki (framing), zawierając unikalną sekwencję F628 (hex), która nie może wystąpić w żadnym innym miejscu ramki STM-1. Odbiornik stale monitoruje strumień bitów w poszukiwaniu tej sekwencji, a gdy ją znajdzie, wie że zidentyfikował początek ramki i może rozpocząć dekodowanie. W przypadku utraty synchronizacji (LOF), urządzenie natychmiast rozpoczyna procedurę ponownego wyszukiwania sekwencji framingu, co może trwać maksymalnie kilka milisekund.

Kanał DCC utworzony przez bajty D1-D3 w RSOH zapewnia przepustowość 192 kb/s dla komunikacji zarządzającej między sąsiednimi urządzeniami SDH. Jest to wbudowany kanał kontrolny, który nie wymaga zewnętrznej infrastruktury sieciowej do działania. Dzięki DCC, system zarządzania siecią (NMS) może komunikować się z każdym urządzeniem SDH bez konieczności budowania osobnej sieci IP, co było rewolucyjnym rozwiązaniem w czasach, gdy sieci zarządzania IP nie były jeszcze powszechnie dostępne.

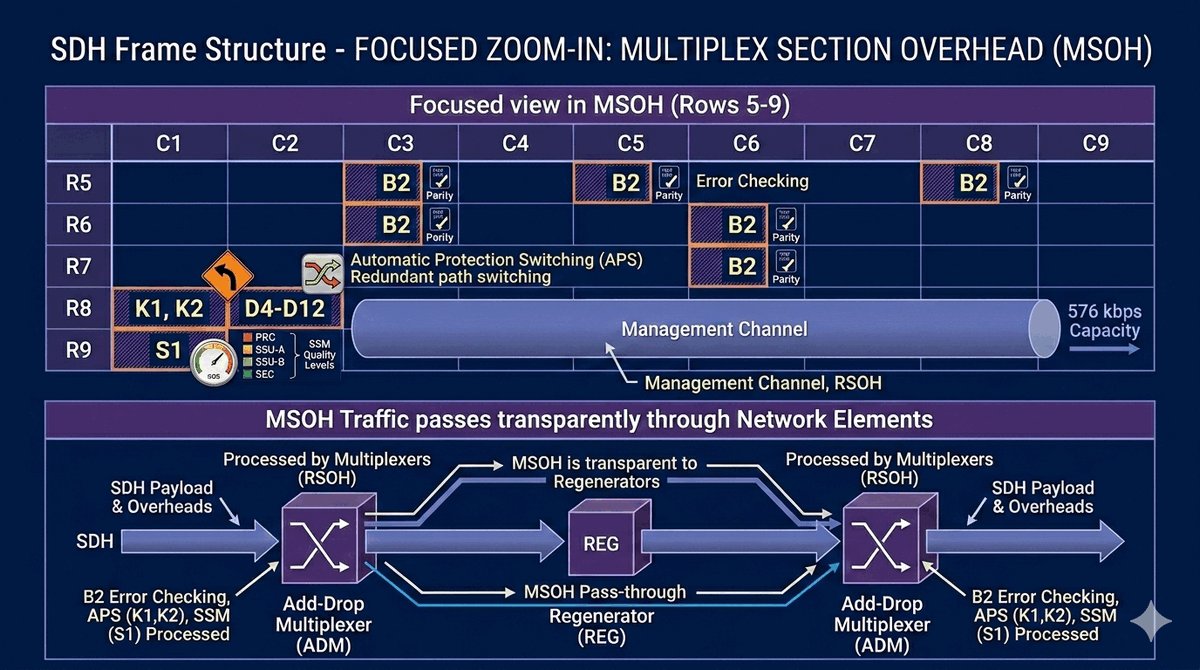

Multiplex Section Overhead (MSOH) zajmuje wiersze 5-9 w pierwszych 9 kolumnach ramki STM-1 i jest przetwarzany wyłącznie przez multipleksery ADM i przełącznice krzyżowe DXC. Regeneratory sygnału optycznego nie mają dostępu do MSOH i przepuszczają go w niezmienionej postaci, ponieważ ich zadaniem jest wyłącznie regeneracja sygnału, a nie zarządzanie ruchem. MSOH zawiera zaawansowane mechanizmy kontroli błędów, synchronizacji i ochrony, które są kluczowe dla zapewnienia niezawodności SDH na poziomie multiplekserskim.

Bajt B2 (BIP-24) zapewnia dokładniejszą kontrolę błędów transmisji niż bajt B1 w RSOH, wykonując 24 niezależne obliczenia parzystości Bit Interleaved Parity dla poszczególnych sekcji ramki. Pozwala to na bardziej precyzyjną lokalizację błędów transmisji na poziomie sekcji multiplekserskiej. Im więcej bitów w obliczeniach BIP, tym większa zdolność korekcyjna i dokładniejsza lokalizacja uszkodzeń, co jest szczególnie ważne na długich trasach optycznych, gdzie występują zakłócenia spowodowane dyspersją i szumami.

Bajty K1 i K2 stanowią rdzeń mechanizmu ochrony APS (Automatic Protection Switching) w SDH. W przypadku wykrycia awarii na łączu roboczym, urządzenia na obu końcach uszkodzonego odcinka wymieniają się komunikatami poprzez te bajty, uzgadniając przełączenie na łącze zapasowe w czasie poniżej 50 milisekund. Ten czas jest graniczną wartością akceptowalną dla utrzymania ciągłości rozmowy telefonicznej. Dodatkowo, MSOH zawiera bajt S1 z informacją SSM o jakości synchronizacji oraz szybki kanał zarządzania D4-D12 o przepustowości 576 kb/s.

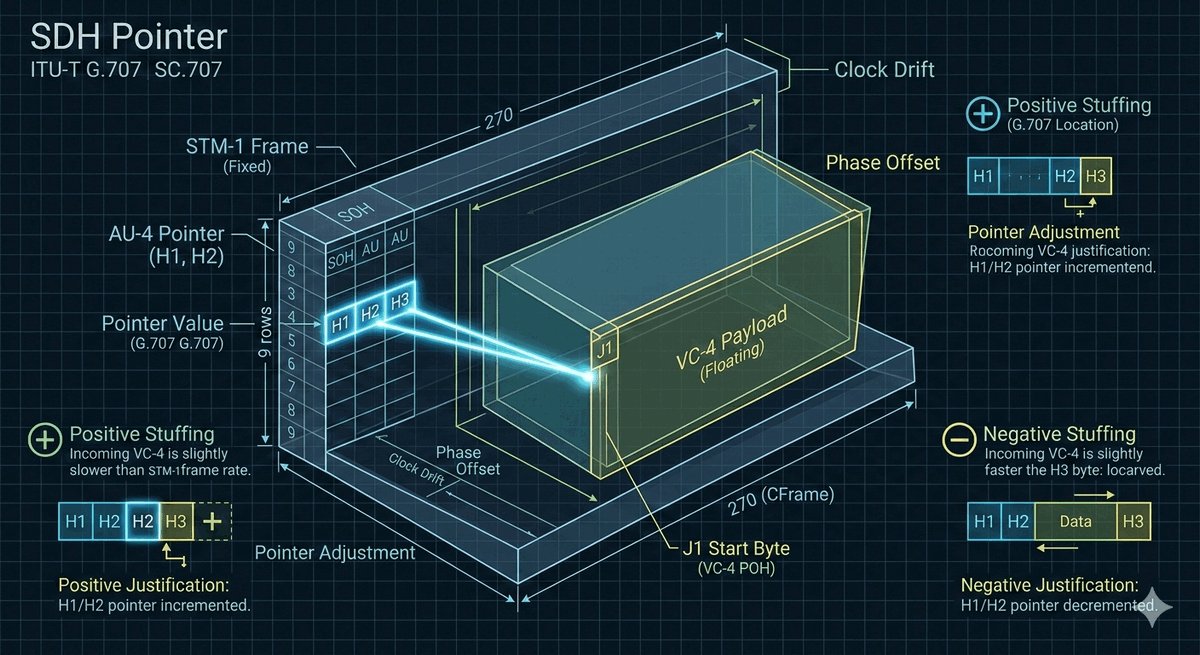

Mechanizm wskaźników (pointer mechanism) jest jednym z najbardziej innowacyjnych rozwiązań SDH, stanowiącym o jego przewadze nad PDH. W systemie SDH, mimo że wszystkie urządzenia są zsynchronizowane z tym samym wzorcem PRC, niewielkie różnice fazowe mogą wystąpić z powodu zmian temperatury otoczenia, starzenia się komponentów kwarcowych czy różnej długości tras światłowodowych. Zamiast stosować bity stuffingowe jak w PDH, SDH wprowadził koncepcję "pływającego" kontenera, który może zmieniać swoją pozycję w obrębie payloadu ramki STM-1.

Wskaźnik AU Pointer, umieszczony w bajtach H1 i H2 w wierszu 4 nagłówka SOH, zawiera 10-bitową wartość wskazującą przesunięcie (offset) w bajtach od początku pola payloadu do pierwszego bajtu kontenera VC-4. Gdy różnica faz między zegarem nadawczym a odbiorczym ulega zmianie, wartość wskaźnika jest odpowiednio modyfikowana w ramach operacji Pointer Adjustment. Zmiana ta jest wykonywana bez zakłócania transmisji danych, co jest ogromną zaletą w porównaniu z PDH.

W przypadku gdy różnica faz staje się zbyt duża i konieczne jest przesunięcie kontenera o więcej niż jeden bajt, stosuje się procedurę Justification z wykorzystaniem bajtu H3. Justyfikacja dodatnia (positive justification) polega na dodaniu jednego bajtu wypełnienia, co powoduje opóźnienie kontenera, natomiast justyfikacja ujemna (negative justification) polega na usunięciu jednego bajtu danych, co przyspiesza kontener. Te operacje są sygnalizowane przez odpowiednie bity NDF (New Data Flag) we wskaźniku H1/H2.

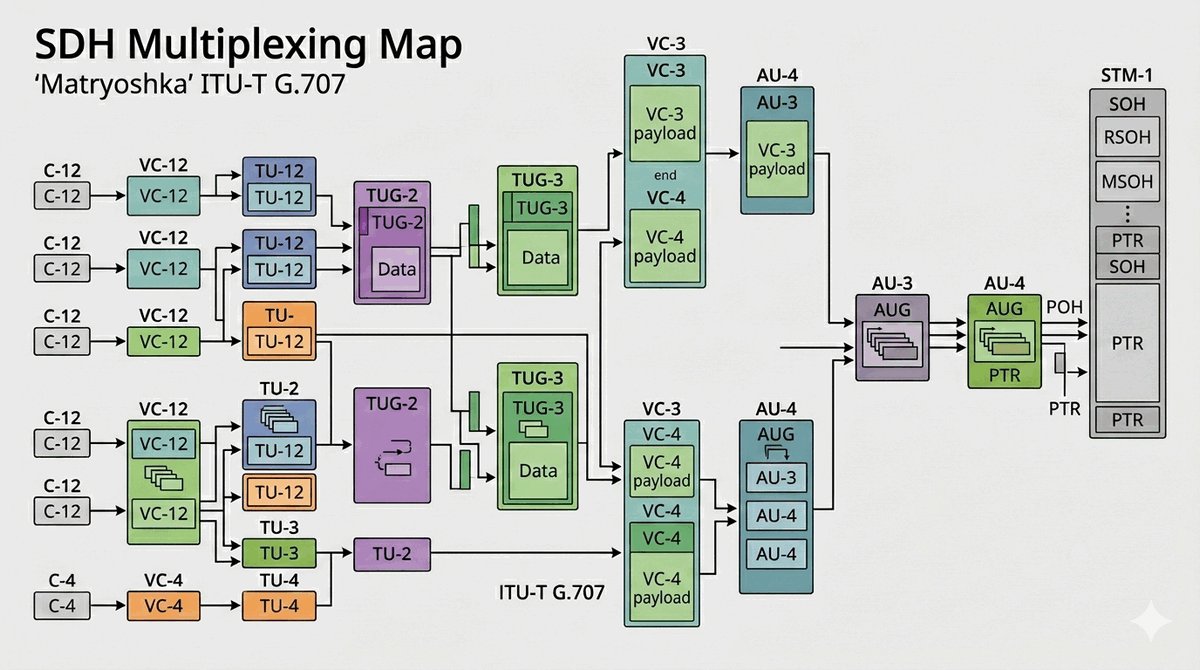

Struktura multipleksacji SDH została zaprojektowana jako hierarchiczny system zagnieżdżonych kontenerów, często porównywany do rosyjskiej matrioszki ze względu na sposób wzajemnego zawierania się jednostek. Na najniższym poziomie znajdują się kontenery C (Container), które przyjmują surowe strumienie danych z interfejsów klienckich, takich jak strumienie PDH (E1, E3, E4), ATM czy Ethernet. Każdy kontener C ma ściśle określoną pojemność dostosowaną do przepływności danego sygnału wejściowego - na przykład C-12 dla strumienia E1 o przepływności 2,048 Mb/s.

Do kontenera C dodawany jest nagłówek ścieżki POH (Path Overhead), co tworzy Virtual Container (VC). POH towarzyszy danym przez całą drogę przez sieć od źródła do celu, zapewniając monitorowanie jakości transmisji na poziomie ścieżki end-to-end. Następnie do VC dodawany jest wskaźnik pointer, tworzący Tributary Unit (TU) dla kontenerów niskiego rzędu lub Administrative Unit (AU) dla kontenerów wysokiego rzędu. Wskaźniki te precyzyjnie określają pozycję początku kontenera w ramce nadrzędnej.

Hierarchia multipleksacji przebiega od jednostek najmniejszych do największych poprzez grupowanie. Trzy jednostki TU-12 tworzą Tributary Unit Group TUG-2, a siedem jednostek TUG-2 tworzy TUG-3. Trzy jednostki TUG-3 są multipleksowane w jeden VC-4, który wraz ze wskaźnikiem AU-4 trafia do payloadu ramki STM-1. Dzięki tej hierarchicznej strukturze możliwe jest elastyczne łączenie strumieni o różnych przepływnościach w jeden spójny strumień wyjściowy STM-N.

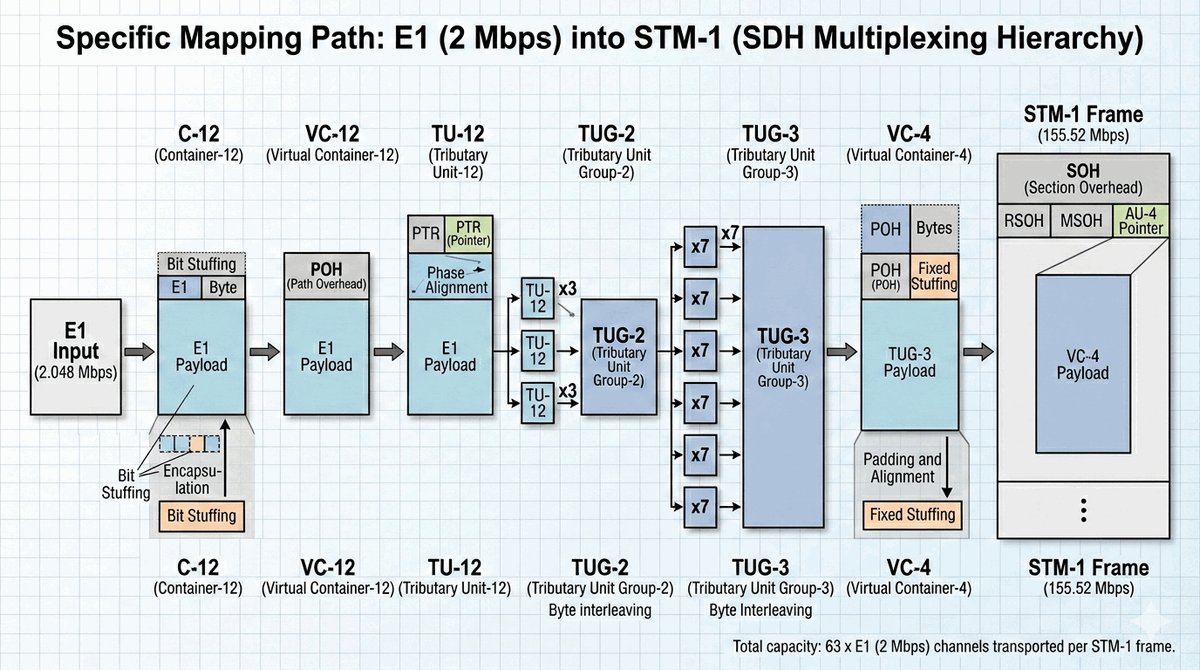

Mapowanie strumienia E1 (2,048 Mb/s) w strukturę SDH jest doskonałym przykładem ilustrującym hierarchiczną naturę tej technologii i jej przewagę nad PDH. Proces rozpoczyna się od asynchronicznego lub bit-synchronicznego mapowania strumienia E1 w kontener C-12, który ma pojemność dostosowaną do przepływności E1 z uwzględnieniem bitów justyfikacyjnych. Następnie do kontenera C-12 dodawany jest nagłówek POH (Path Overhead), tworząc Virtual Container VC-12 z własnym bajtem V5 do monitorowania jakości ścieżki.

VC-12 otrzymuje wskaźnik i staje się Tributary Unit TU-12, który jest pierwszą jednostką wyposażoną w pełny mechanizm lokalizacji. Trzy jednostki TU-12 są multipleksowane w TUG-2, a siedem TUG-2 w TUG-3, po czym trzy jednostki TUG-3 są łączone w VC-4. Łącznie w jednym STM-1 mieści się 3 × 7 × 3 = 63 strumienie E1, co daje łączną pojemność około 129 Mb/s dla samego ruchu E1. Reszta przepustowości STM-1 (155,52 Mb/s) to nagłówki SOH, POH i narzuty justyfikacyjne.

Kluczową zaletą tej struktury jest możliwość bezpośredniego dostępu do pojedynczego strumienia E1 bez demultipleksacji całego STM-1. ADM może na podstawie wskaźników w poszczególnych poziomach hierarchii zlokalizować i wyodrębnić konkretny TU-12, a operacja ta jest wykonywana w sprzęcie bez ingerencji oprogramowania. W PDH analogiczna operacja wydobycia pojedynczego E1 ze strumienia E4 wymagała trzech etapów demultipleksacji i trzech osobnych urządzeń.

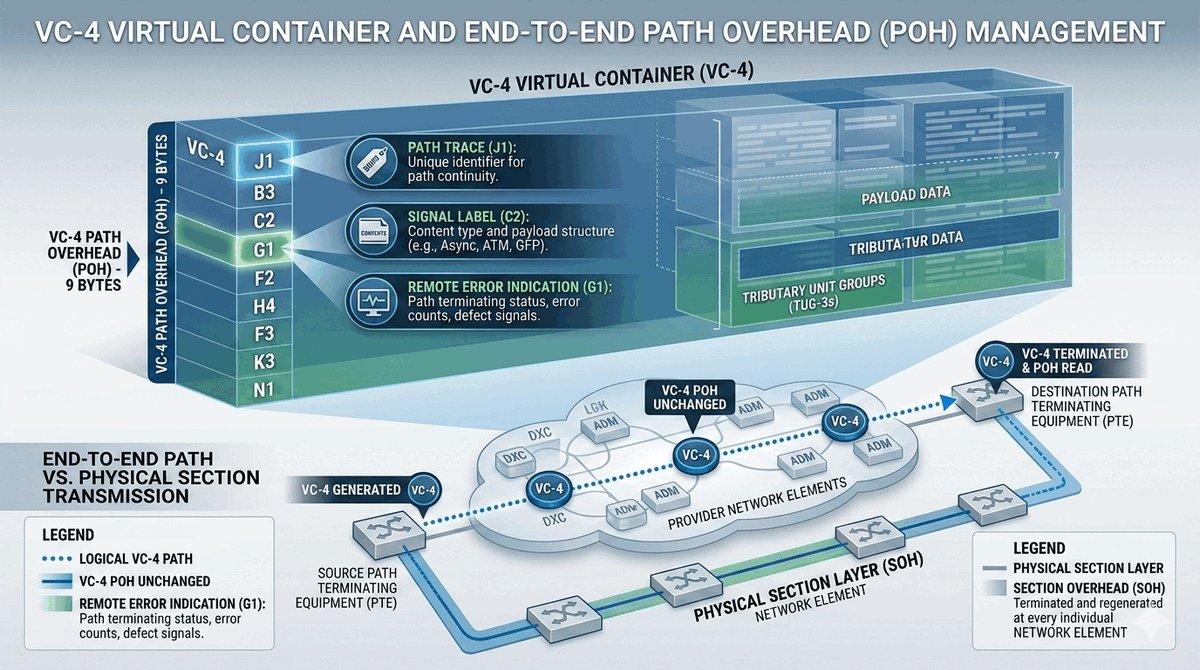

Virtual Container VC-4 jest podstawowym kontenerem wysokiego rzędu w sieci SDH, oferującym pojemność około 150 Mb/s dla danych użytkownika. VC-4 składa się z dwóch części: pola danych payload obejmującego 261 kolumn na 9 wierszy oraz kolumny nagłówka POH (Path Overhead) zajmującej pierwszą kolumnę każdego wiersza. POH jest tworzony na początku ścieżki (Path Source) i usuwany na jej końcu (Path Sink), towarzysząc danym przez całą sieć niezależnie od liczby przejść przez urządzenia pośrednie.

Bajt J1 w POH zawiera ciąg znaków identyfikujących ścieżkę (Path Trace), który pozwala odbiorcy zweryfikować, czy sygnał dotarł zgodnie z oczekiwaniami. Bajt C2 (Signal Label) określa typ danych przenoszonych w VC-4, na przykład kod 0x02 oznacza strumień TDM, 0x13 oznacza dane ATM, a 0x1B oznacza dane enkapsulowane przez GFP. Jeżeli wartość C2 nie zgadza się z konfiguracją odbiornika, generowany jest alarm niezgodności etykiety sygnału. Jest to kluczowe zabezpieczenie przed błędami konfiguracji.

Bajt G1 w POH pełni funkcję raportowania błędów w kierunku zwrotnym (backward reporting). Zawiera pole REI (Remote Error Indicator) informujące nadawcę o liczbie błędów wykrytych po stronie odbiorczej oraz pole RDI (Remote Defect Indication) sygnalizujące defekt na ścieżce. Dzięki G1 nadawca ma bieżącą informację o jakości transmisji w czasie rzeczywistym i może podejmować autonomiczne decyzje o przełączeniu ochronnym bez oczekiwania na raport z systemu zarządzania siecią.

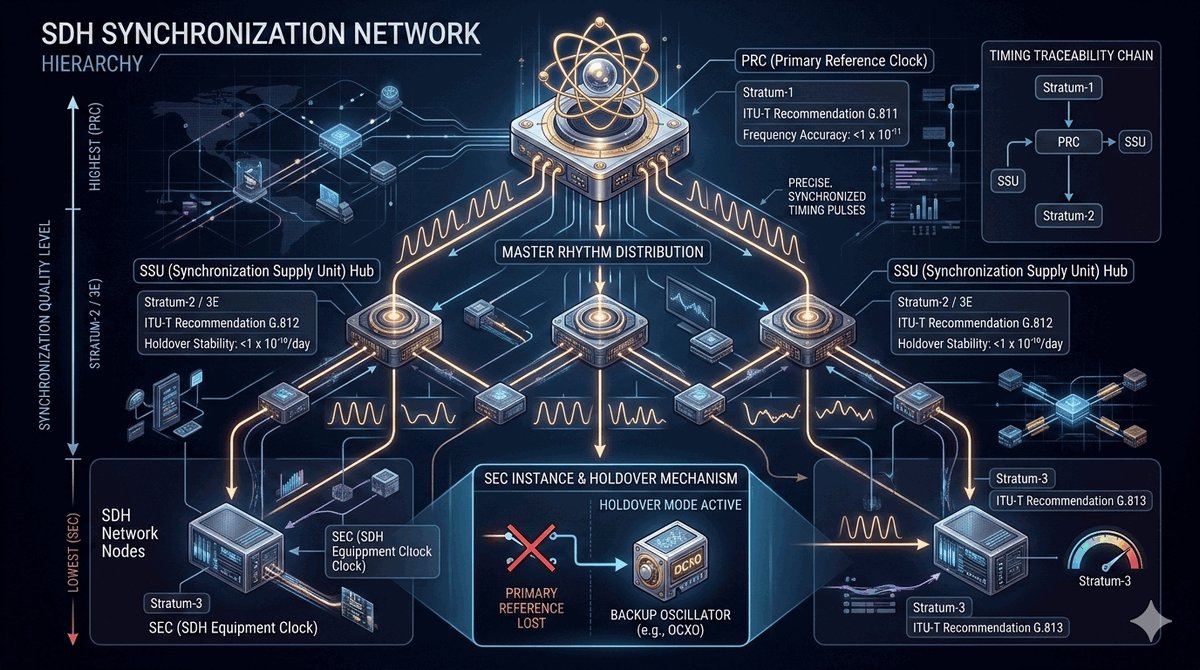

Sieć synchronizacji w SDH jest równie istotna jak sama transmisja danych, ponieważ bez precyzyjnej synchronizacji wszystkie mechanizmy wskaźników i multipleksacji przestają działać poprawnie. Na szczycie hierarchii synchronizacji znajduje się PRC (Primary Reference Clock), który jest zegarem atomowym cezowym o dokładności rzędu 10^-11, co oznacza odchylenie nie większe niż 1 mikrosekunda na dobę. PRC jest najczęściej zlokalizowany w głównych węzłach sieci i stanowi nadrzędny wzorzec częstotliwości dla wszystkich innych zegarów w sieci SDH.

Kolejnym poziomem są SSU (Synchronization Supply Unit), które pełnią rolę buforów stabilizujących synchronizację na poziomie regionalnym. SSU wykorzystują zegary rubidowe lub wysokiej klasy kwarcowe z podtrzymaniem (holdover), które w przypadku utraty synchronizacji z PRC mogą utrzymywać stabilną częstotliwość przez ograniczony czas dzięki zapamiętaniu parametrów pracy. Na najniższym poziomie znajdują się SEC (SDH Equipment Clock) - zegary wbudowane bezpośrednio w karty liniowe urządzeń sieciowych, które odtwarzają sygnał zegara z odebranego strumienia SDH.

Dystrybucja synchronizacji w sieci SDH odbywa się hierarchicznie w topologii gwiazdy lub łańcucha, gdzie każde urządzenie odbiera sygnał synchronizacji z urządzenia nadrzędnego i przekazuje go dalej. Synchronizacja może być dystrybuowana przez dedykowane łącza synchronizacyjne lub poprzez ekstrakcję sygnału zegara z odebranego strumienia SDH (line timing). W przypadku utraty podstawowego źródła, urządzenie automatycznie przełącza się na zapasowe źródło, wykorzystując informacje SSM do wyboru najlepszego dostępnego źródła synchronizacji.

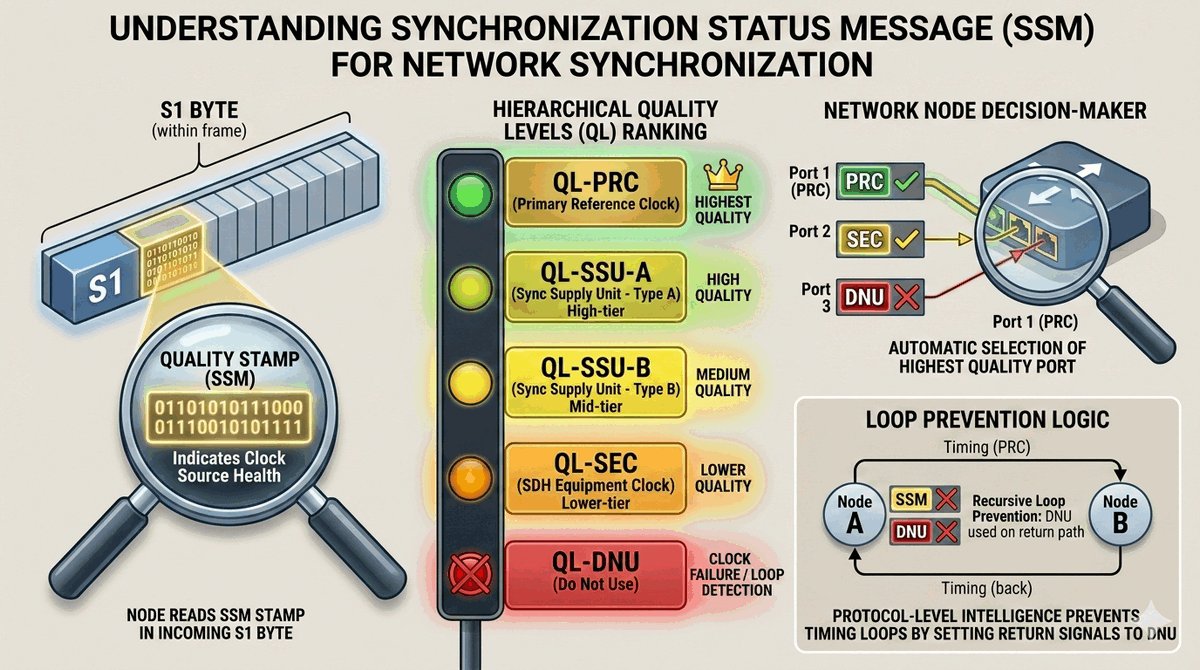

Synchronization Status Message (SSM) to mechanizm wbudowany w bajty S1 nagłówka MSOH, który umożliwia automatyczne zarządzanie jakością synchronizacji w całej sieci SDH. Każde urządzenie SDH transmituje w SSM informację o jakości swojego źródła synchronizacji za pomocą 4-bitowego kodu Quality Level (QL), zdefiniowanego w standardzie ITU-T G.781. Kody QL są uszeregowane hierarchicznie od QL-PRC (najwyższa jakość, zegar atomowy cezowy), przez QL-SSU-A i QL-SSU-B (zegary rubidowe lub kwarcowe wysokiej klasy), aż do QL-SEC (najniższa jakość, wbudowany zegar urządzenia SDH).

Szczególnie ważnym kodem jakości jest QL-DNU (Do Not Use), który oznacza, że danego źródła synchronizacji nie należy wykorzystywać jako źródła referencyjnego. DNU jest kluczowy dla zapobiegania pętlom synchronizacyjnym, które powstają gdy urządzenie A synchronizuje się z B, B z C, a C ponownie z A, co prowadzi do narastającej niestabilności i błędów transmisji. DNU jest ustawiane na wyjściu synchronizacyjnym urządzenia, które już wykorzystuje dane źródło, aby uniemożliwić propagację zwrotną sygnału synchronizacji.

Dzięki mechanizmowi SSM i algorytmom wyboru źródła synchronizacji, sieć SDH może automatycznie reagować na zmiany w jakości synchronizacji bez ręcznej interwencji operatora. Jeżeli podstawowe źródło synchronizacji ulegnie awarii lub jego jakość spadnie poniżej akceptowalnego poziomu, każde urządzenie w sieci samodzielnie przełącza się na najlepsze dostępne źródło zastępcze. To zapewnia wysoką dostępność synchronizacji w rozproszonych geograficznie sieciach SDH, gdzie utrata synchronizacji w jednym węźle może wpłynąć na działanie całej sieci.

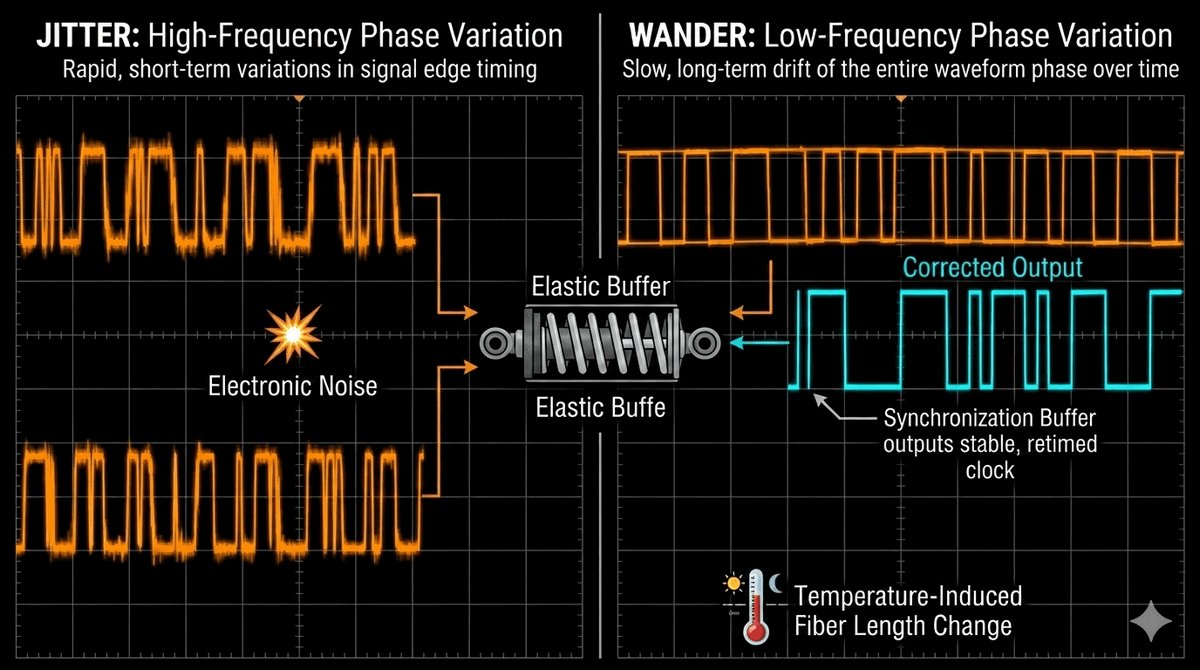

Jitter i wander są nieodłącznymi zjawiskami w sieciach transmisji cyfrowej, a w szczególności w systemach synchronicznych takich jak SDH, gdzie precyzja fazy sygnału ma krytyczne znaczenie. Jitter to szybkie zmiany fazy sygnału cyfrowego występujące z częstotliwością powyżej 10 Hz, powodowane głównie przez szumy termiczne w generatorach zegara, zakłócenia elektromagnetyczne oraz niedoskonałości w procesie regeneracji sygnału (retiming). Jitter objawia się jako drżenie krawędzi impulsów cyfrowych, co przy wysokich prędkościach transmisji może prowadzić do błędów w próbkowaniu i wzrostu stopy błędów BER.

Wander to powolne zmiany fazy sygnału o częstotliwości poniżej 10 Hz, spowodowane głównie czynnikami środowiskowymi i starzeniem się komponentów. Zmiany temperatury otoczenia powodują rozszerzanie i kurczenie się światłowodów, co zmienia ich długość fizyczną i czas propagacji sygnału. Starzenie się generatorów kwarcowych w zegarach SEC również przyczynia się do wandru poprzez dryft częstotliwości. W przeciwieństwie do jittera, wander jest trudniejszy do wyeliminowania, ponieważ kumuluje się na długich trasach i ma długi okres.

Do kompensacji jittera i wandru w SDH stosuje się bufory elastyczne (elastic stores) o pojemności kilku ramek, które tymczasowo przechowują odebrane dane i odczytują je z częstotliwością lokalnego zegara. W przypadku wandru o większej amplitudzie, mechanizm wskaźników (pointer adjustment) pozwala na przesuwanie kontenera VC w obrębie payloadu ramki STM-N bez utraty danych i bez przerywania transmisji. Należy jednak pamiętać, że bufory elastyczne mają ograniczoną pojemność, a zbyt duże różnice faz mogą doprowadzić do przepełnienia bufora i utraty danych.

Niezawodność sieci SDH wyrażana wskaźnikiem "Five Nines" (99,999%) oznacza, że całkowity czas niedostępności sieci w ciągu roku nie może przekroczyć 5 minut i 15 sekund, co jest niezwykle rygorystycznym wymogiem. Dla porównania, typowa sieć korporacyjna o niezawodności 99,9% może być niedostępna przez ponad 8 godzin rocznie, co dla krytycznych zastosowań telekomunikacyjnych jest absolutnie nieakceptowalne. SDH osiąga ten poziom niezawodności dzięki zintegrowanym mechanizmom ochrony na poziomie sprzętowym i nadmiarowości zasobów.

Czas przełączenia ochronnego poniżej 50 milisekund został wyznaczony na podstawie badań psychofizjologicznych nad percepcją przerw w transmisji głosu. Badania wykazały, że przerwa dłuższa niż 50 ms jest zauważalna dla uczestników rozmowy telefonicznej i może prowadzić do utraty sylab, co znacząco obniża zrozumiałość mowy. W przypadku transmisji danych, przerwa poniżej 50 ms jest kompensowana przez bufory protokołów wyższych warstw bez zauważalnego wpływu na użytkownika.

Mechanizmy ochrony w SDH są zintegrowane bezpośrednio w warstwie sprzętowej i działają autonomicznie, bez udziału oprogramowania czy systemu zarządzania. Decyzja o przełączeniu jest podejmowana przez układy FPGA urządzenia na podstawie analizy jakości sygnału optycznego i informacji z nagłówków ramki, takich jak AIS (Alarm Indication Signal) czy RDI (Remote Defect Indication). Dzięki temu przełączenie ochronne jest wykonywane w czasie rzeczywistym, niezależnie od obciążenia procesora czy ruchu w sieci zarządzania DCN.

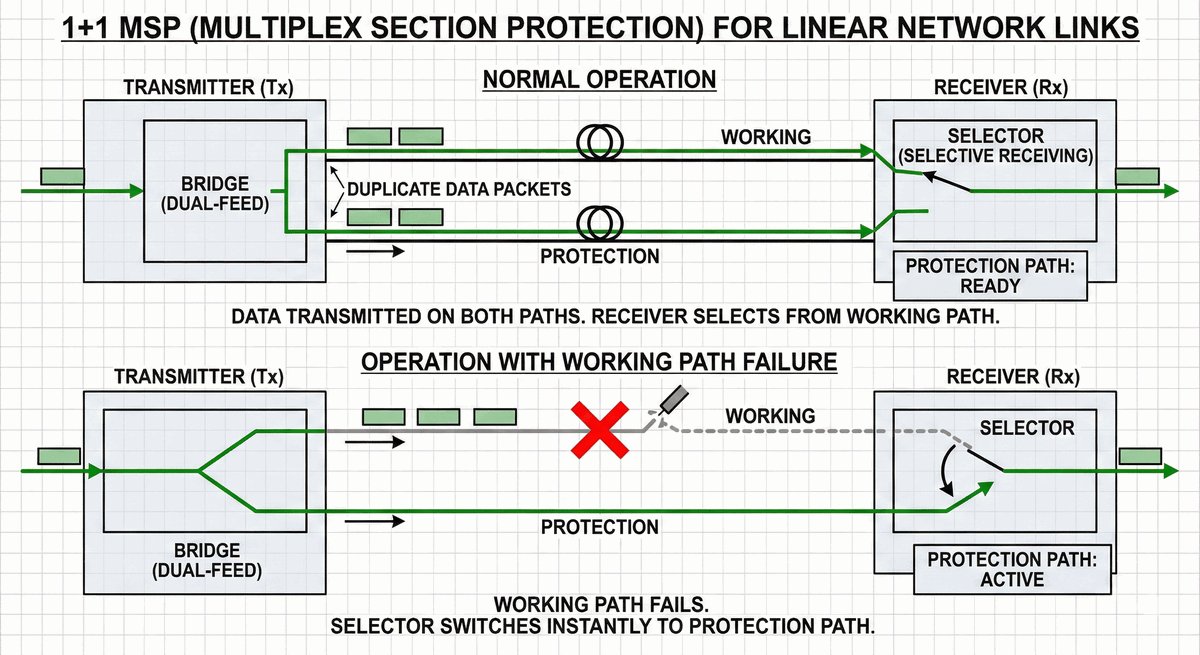

Multiplex Section Protection (MSP) w konfiguracji 1+1 jest najprostszym i najbardziej niezawodnym mechanizmem ochrony liniowej w SDH, działającym na poziomie sekcji multiplekserskiej między dwoma urządzeniami. W tej konfiguracji nadajnik stale wysyła ten sam sygnał równocześnie na dwóch niezależnych włóknach światłowodowych - roboczym (working) i zapasowym (protect). Odbiornik monitoruje oba sygnały, porównując ich jakość na podstawie parametrów takich jak poziom mocy optycznej i liczba błędów BIP, i automatycznie wybiera sygnał o lepszych parametrach.

Alternatywna konfiguracja 1:N MSP pozwala na współdzielenie jednego łącza zapasowego pomiędzy N łączy roboczych, gdzie N zazwyczaj nie przekracza 14. Jest to rozwiązanie bardziej ekonomiczne, ponieważ nie wymaga dedykowanego włókna zapasowego dla każdego łącza roboczego, ale wymaga bardziej zaawansowanego protokołu koordynacji między urządzeniami. W przypadku awarii, urządzenia na obu końcach muszą uzgodnić za pomocą bajtów K1/K2, które z N łączy roboczych ma zostać przełączone na współdzielone łącze zapasowe.

Wybór między konfiguracją 1+1 a 1:N zależy od wymagań dotyczących niezawodności i kosztów w danym odcinku sieci. 1+1 oferuje najwyższy poziom ochrony z natychmiastowym przełączeniem i brakiem rywalizacji o zasoby ochronne, ale jest droższy ze względu na potrzebę dedykowanego włókna zapasowego dla każdego łącza. 1:N jest bardziej ekonomiczny, ale w przypadku awarii wielu łączy jednocześnie tylko jedno z nich może być chronione. W praktyce, w kluczowych odcinkach sieci szkieletowej stosuje się 1+1, a w mniej krytycznych 1:N.

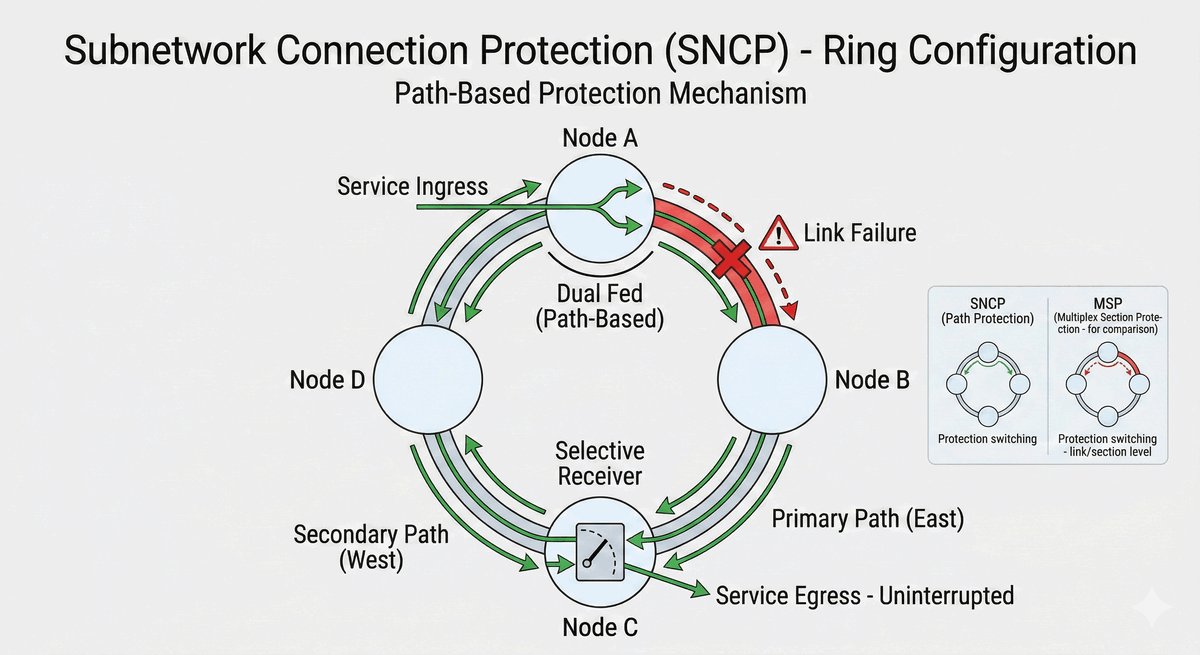

Subnetwork Connection Protection (SNCP) to mechanizm ochrony działający na poziomie ścieżki wirtualnego kontenera VC, a nie na poziomie sekcji multiplekserskiej jak MSP. Oznacza to, że SNCP chroni pojedynczy kontener (np. VC-12, VC-3, VC-4) niezależnie od fizycznej trasy, którą się przemieszcza przez sieć. Jest to szczególnie przydatne w złożonych topologiach, gdzie pojedyncza ścieżka może przebiegać przez wiele różnych odcinków i urządzeń, a awaria na dowolnym z nich może przerwać transmisję.

Zasada działania SNCP opiera się na mechanizmie dual feed (przesyłanie sygnału dwiema ścieżkami), w którym sygnał źródłowy jest rozgałęziony i wysyłany dwoma różnymi, niezależnymi trasami przez sieć do tego samego punktu docelowego. Odbiornik na końcu ścieżki stale monitoruje oba przychodzące sygnały, porównując ich jakość na podstawie wskaźników błędów z POH, i automatycznie wybiera sygnał o lepszej jakości. W przypadku awarii na jednej z tras, przełączenie na sygnał z drugiej trasy następuje w czasie poniżej 50 ms.

SNCP oferuje kilka wariantów w zależności od typu chronionej jednostki: SNCP/I dla ochrony na poziomie interfejsu, SNCP/S dla ochrony na poziomie kontenera i SNCP/T dla ochrony na poziomie tributary. W przeciwieństwie do MS-SPRING, SNCP nie wymaga skomplikowanej konfiguracji całego pierścienia i jest łatwiejszy we wdrożeniu, ale kosztem mniejszej efektywności wykorzystania pasma - obie kopie sygnału zajmują pełne pasmo na swoich trasach, co redukuje dostępną pojemność sieci.

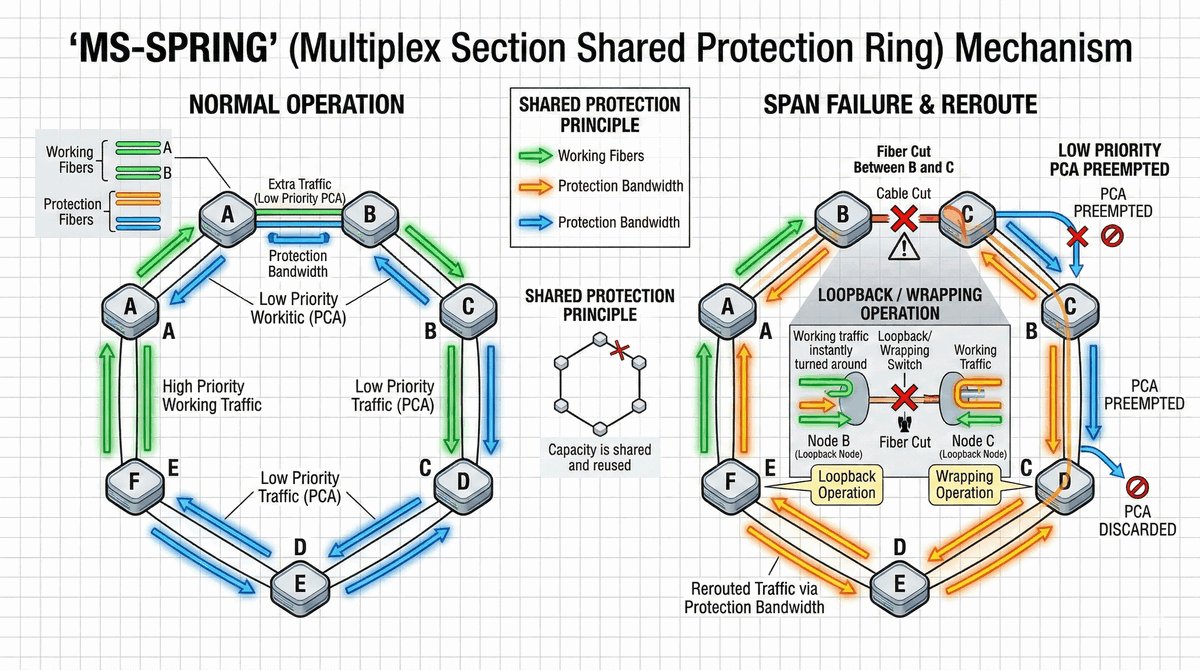

Multiplex Section Shared Protection Ring (MS-SPRING) to zaawansowany mechanizm ochrony przeznaczony dla sieci SDH o topologii pierścieniowej, który współdzieli pasmo ochronne pomiędzy wszystkie połączenia w pierścieniu. W przeciwieństwie do SNCP, gdzie ochrona jest realizowana indywidualnie dla każdej ścieżki z duplikacją pasma, MS-SPRING alokuje połowę przepustowości pierścienia jako pasmo ochronne współdzielone przez wszystkie połączenia. W normalnych warunkach pasmo ochronne może być wykorzystywane do transmisji ruchu niskiego priorytetu (extra traffic).

W przypadku awarii światłowodu lub urządzenia w pierścieniu, urządzenia na obu końcach uszkodzonego odcinka wykonują loopback (zapętlenie), zawracając sygnał w przeciwnym kierunku pierścienia z wykorzystaniem pasma ochronnego. Ten mechanizm wymaga precyzyjnej koordynacji między wszystkimi urządzeniami w pierścieniu, realizowanej przez protokół APS w bajtach K1/K2 w nagłówku MSOH. Czas przełączenia, podobnie jak w innych mechanizmach ochrony SDH, nie przekracza 50 ms od momentu wykrycia awarii.

Istnieją dwa warianty MS-SPRING: dwuwłóknowy (2-Fiber MS-SPRING) i czterowłóknowy (4-Fiber MS-SPRING). W wariancie dwuwłóknowym każde włókno jest podzielone na dwie części - jedna połowa pasma dla ruchu roboczego, druga dla ochronnego. W wariancie czterowłóknowym dwa włókna są dedykowane dla ruchu roboczego, a dwa dla ochronnego, co zapewnia większą elastyczność i możliwość zachowania ochrony nawet po awarii pojedynczego włókna. MS-SPRING jest bardziej efektywny pasmowo niż SNCP, ale jego konfiguracja i zarządzanie są znacznie bardziej skomplikowane.

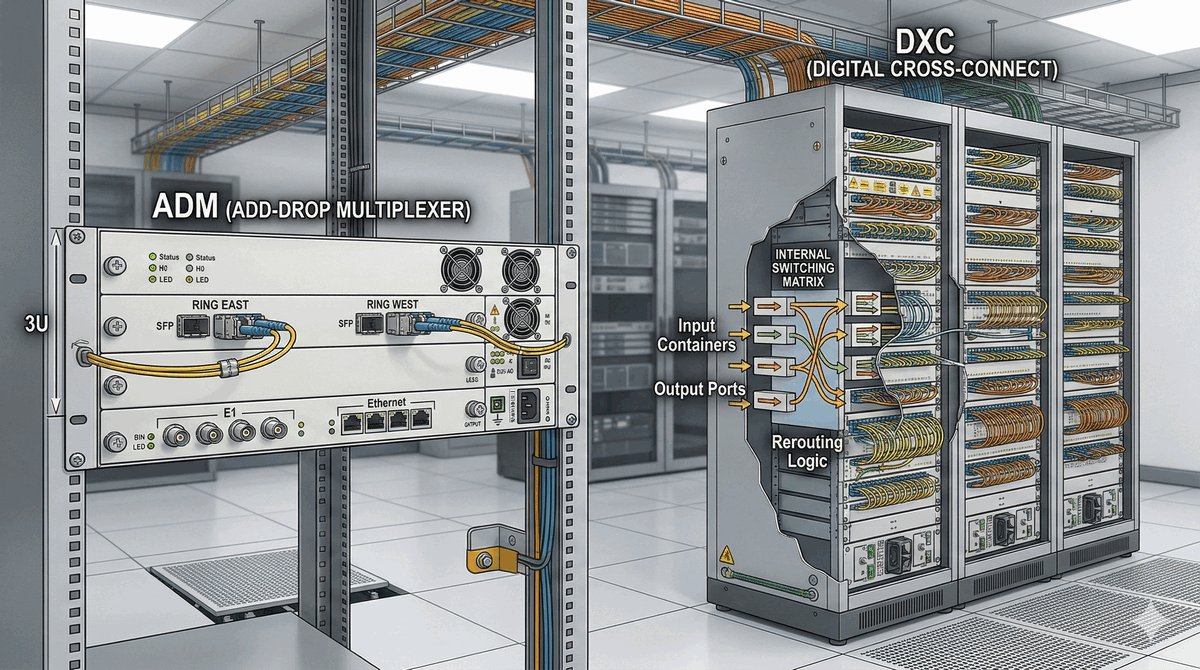

Add-Drop Multiplexer (ADM) jest podstawowym i najczęściej spotykanym urządzeniem w sieciach SDH, występującym zarówno w topologiach pierścieniowych, jak i liniowych. ADM posiada dwa porty liniowe (east/west) do podłączenia w pierścień SDH oraz wiele portów klienckich (tributary) dla strumieni niższego rzędu. Głównym zadaniem ADM jest dodawanie (add) strumieni klienckich do szybkiego strumienia STM-N przechodzącego przez urządzenie oraz usuwanie (drop) strumieni z tego strumienia, bez przerywania transmisji dla pozostałych strumieni tranzytowych.

Digital Cross-Connect (DXC) to znacznie bardziej zaawansowane urządzenie pełniące rolę centralnego węzła przełączającego w sieci SDH, często nazywane również SDH Cross-Connect. DXC posiada wiele portów o różnych prędkościach (STM-1, STM-4, STM-16, STM-64) i może dowolnie krzyżować poszczególne kontenery VC między tymi portami na poziomie sprzętowym bez ingerencji oprogramowania. Na przykład, DXC może przełączyć konkretny VC-12 z portu STM-1 na port STM-16, zmieniając tym samym trasę tego kontenera w sieci.

Współczesne urządzenia często łączą funkcje ADM i DXC w jednej platformie Multi-Service Provisioning Platform (MSPP). MSPP oprócz tradycyjnych interfejsów SDH oferuje interfejsy Ethernet, ATM i Fibre Channel, umożliwiając konwergencję różnych typów ruchu w jednej platformie transportowej. Urządzenia te obsługują również funkcje NG-SDH, takie jak GFP, VCAT i LCAS, co pozwala na efektywny transport ruchu pakietowego przez istniejącą infrastrukturę SDH i stopniową migrację w kierunku sieci pakietowych.

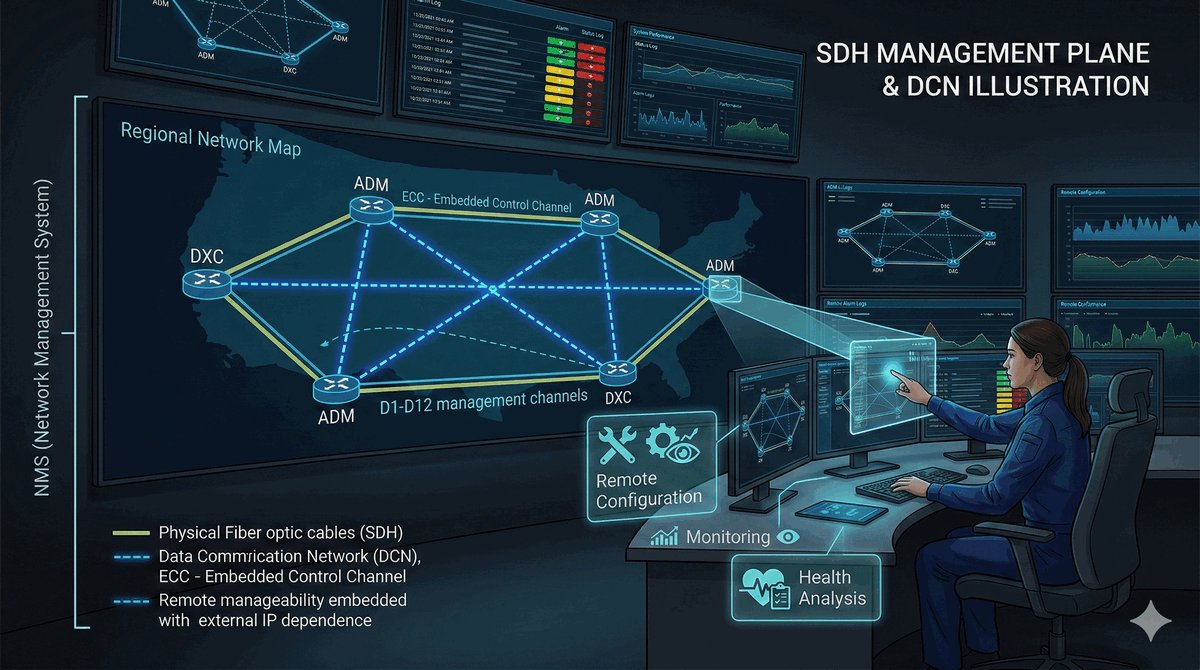

Sieć zarządzania DCN (Data Communication Network) w SDH jest zbudowana w oparciu o wbudowane kanały DCC (Data Communication Channels), które są integralną częścią nagłówków SOH i MSOH ramki STM-N. Kanały DCC dzielą się na dwie kategorie: kanał RSOH DCC wykorzystujący bajty D1-D3 o przepustowości 192 kb/s, obsługiwany przez regeneratory na poziomie sekcji regeneracyjnej, oraz kanał MSOH DCC wykorzystujący bajty D4-D12 o przepustowości 576 kb/s, działający na poziomie sekcji multiplekserskiej. Łączna przepustowość kanałów zarządzania na jeden interfejs STM-N wynosi 768 kb/s.

Wszystkie kanały DCC w sieci SDH tworzą razem sieć ECC (Embedded Control Channel), która łączy wszystkie urządzenia SDH w jedną spójną sieć zarządzania. Na warstwie ECC działają protokoły zarządzania zdefiniowane w standardach ITU-T Q.811 i Q.812 oparte na architekturze OSI/CMISE, a w nowszych implementacjach również IP/SNMP. Dzięki ECC, system zarządzania siecią NMS może komunikować się z każdym urządzeniem SDH bez potrzeby budowania osobnej fizycznej sieci IP do celów zarządzania.

Systemy NMS dla SDH oferują zaawansowane funkcje graficznej wizualizacji topologii sieci, monitorowania alarmów w czasie rzeczywistym, konfiguracji urządzeń oraz zarządzania pasmem. Operator z poziomu jednej konsoli może widzieć całą sieć SDH na mapie geograficznej, identyfikować uszkodzone odcinki światłowodów i konfigurować ścieżki VC. Większość systemów NMS wspiera również funkcje zarządzania inwentarzem (Inventory Management) i wydajnością (Performance Management), umożliwiające długoterminową analizę trendów obciążenia sieci.

Podstawowy dylemat operatorów sieci SDH na początku XXI wieku wynikał z fundamentalnej różnicy między charakterem ruchu głosowego TDM a pakietowego IP. SDH został zaprojektowany w czasach, gdy dominującym typem ruchu w sieciach telekomunikacyjnych była komutowana transmisja głosu o charakterze ciągłym i przewidywalnym. Każde połączenie telefoniczne generuje stały strumień 64 kb/s przez cały czas trwania rozmowy, co idealnie pasuje do sztywnej struktury kontenerów SDH z ich gwarantowaną pojemnością i stałym opóźnieniem.

Ruch IP/Ethernet ma zupełnie inny charakter - jest wysoce zmienny (bursty), nieprzewidywalny i asymetryczny. Strony internetowe, pliki, poczta elektroniczna i streaming wideo generują krótkie, intensywne impulsy danych przeplatane okresami braku transmisji. Gdyby taki ruch został zmapowany do tradycyjnego kontenera SDH metodą TDM, kontener musiałby mieć stałą pojemność wystarczającą do obsługi największego możliwego impulsu, co prowadzi do marnowania pasma w okresach między impulsami.

Problem nieefektywności transportu ruchu IP przez SDH był głównym motorem rozwoju technologii NG-SDH z GFP, VCAT i LCAS, a także alternatywnych technologii pakietowych takich jak MPLS-TP i Carrier Ethernet. MPLS-TP oferuje mechanizmy ochrony i zarządzania podobne do SDH, ale zoptymalizowane pod kątem ruchu pakietowego, ze współdzieleniem pasma (statistical multiplexing) zamiast sztywnej alokacji TDM. To właśnie rosnąca dominacja ruchu IP doprowadziła do stopniowego wypierania SDH z nowo budowanych sieci szkieletowych.

Next Generation SDH (NG-SDH) to zestaw rozszerzeń standardu SDH opracowanych w celu umożliwienia efektywnego transportu ruchu pakietowego przez istniejącą infrastrukturę SDH. NG-SDH został zdefiniowany w standardach ITU-T G.7041 (GFP), G.7042 (LCAS) i G.707 (VCAT). Głównym celem NG-SDH było przedłużenie żywotności sieci SDH poprzez umożliwienie wydajnego transportu Ethernet, IP i Fibre Channel bez konieczności budowania od podstaw nowej infrastruktury pakietowej.

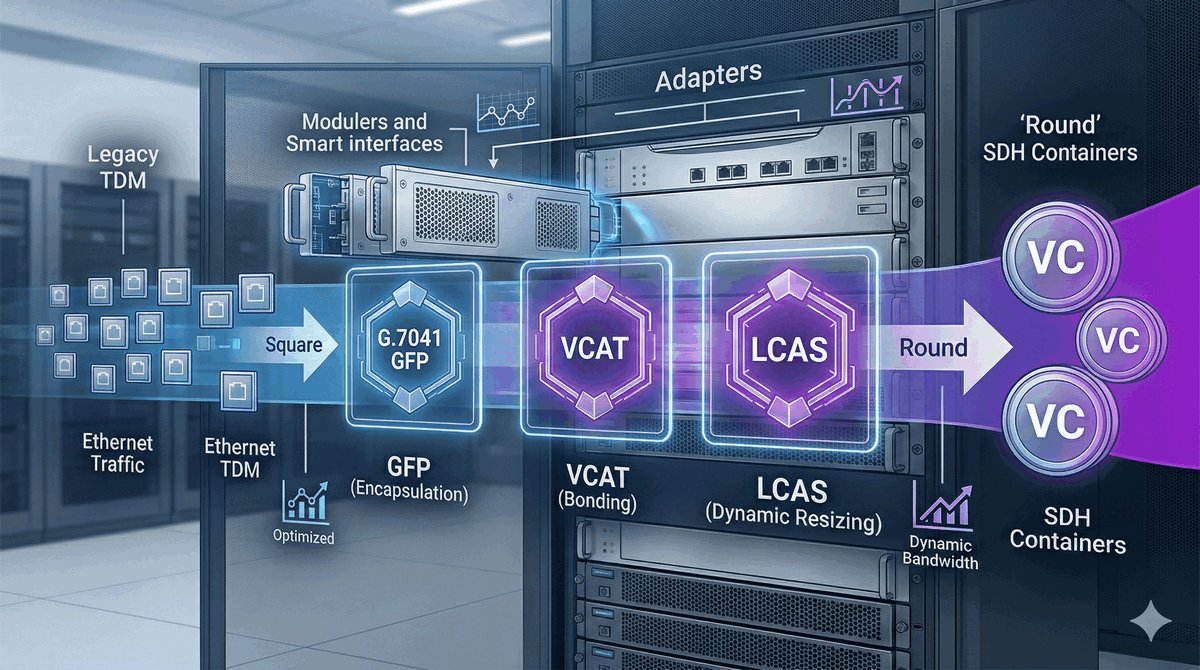

Trzy filary NG-SDH - GFP, VCAT i LCAS - są ze sobą ściśle powiązane i tworzą kompletne rozwiązanie do transportu ruchu pakietowego przez SDH. GFP zastępuje nieefektywne metody enkapsulacji, takie jak HDLC czy PPP, oferując wyższą efektywność i mniejszy narzut. VCAT pozwala na łączenie wielu małych kontenerów w jeden logiczny Virtual Concatenation Group (VCG) o dowolnej, dopasowanej do potrzeb przepustowości. LCAS umożliwia dynamiczne dodawanie i usuwanie kontenerów składowych VCG bez przerywania transmisji.

Dzięki NG-SDH operatorzy mogli oferować usługi Ethernet over SDH (EoSDH) o przepustowości idealnie dopasowanej do potrzeb klienta. Na przykład, dla usługi Ethernet 100 Mb/s można przydzielić 50 kontenerów VC-12 (50 × 2,048 Mb/s ≈ 100 Mb/s), co daje idealne dopasowanie bez marnowania pasma. NG-SDH był ważnym krokiem w kierunku konwergencji sieci TDM i pakietowych, umożliwiając operatorom stopniową migrację bez konieczności wymiany całej infrastruktury transportowej.

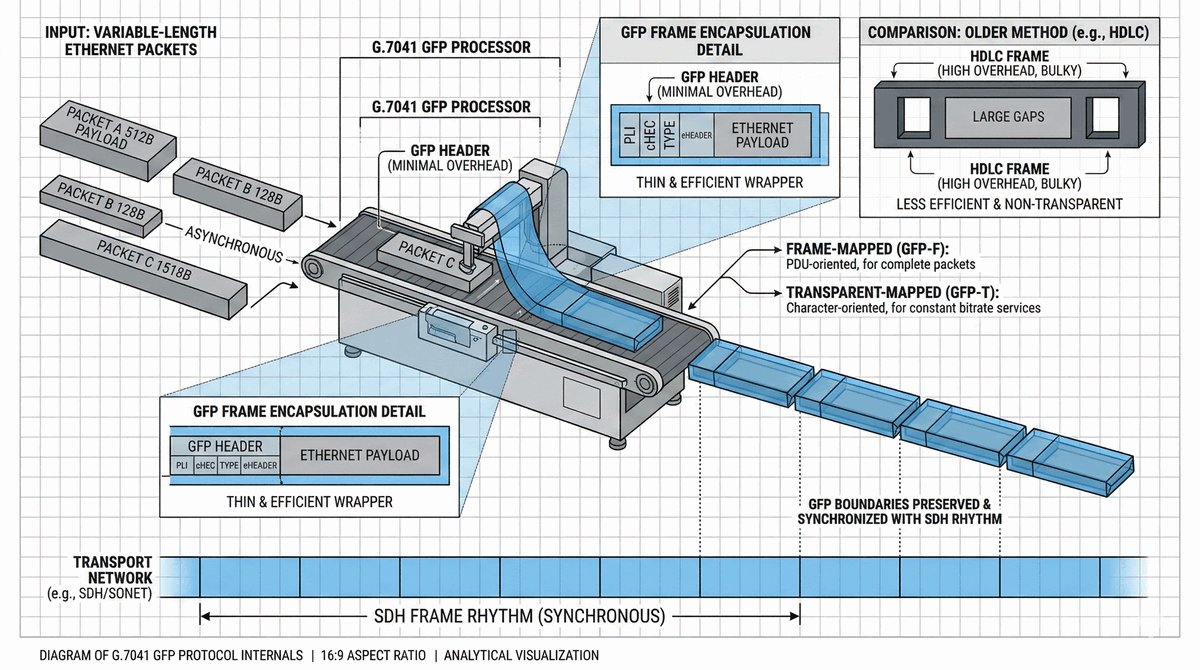

Generic Framing Procedure (GFP) został zdefiniowany w standardzie ITU-T G.7041 jako uniwersalna i wydajna metoda mapowania różnych typów ruchu pakietowego do synchronicznego strumienia SDH. Przed wprowadzeniem GFP do enkapsulacji ruchu pakietowego w SDH używano protokołów HDLC lub PPP, które wymagały wstawiania flag i znaków ucieczki (escape characters), co powodowało nieprzewidywalne zwiększenie rozmiaru ramki i marnowanie pasma. GFP rozwiązuje ten problem dzięki zastosowaniu mechanizmu HEC i preambuły o stałej długości 4 bajtów.

GFP występuje w dwóch trybach pracy dostosowanych do różnych typów aplikacji. GFP-F (Frame-Mapped GFP) buforuje całe ramki sieciowe Ethernet lub IP, a następnie enkapsuluje je w ramkę GFP, co jest odpowiednie dla ruchu danych tolerującego pewne opóźnienie. GFP-T (Transparent-Mapped GFP) mapuje dane w locie bez czekania na całą ramkę, co jest przeznaczone dla aplikacji wymagających bardzo niskiego opóźnienia, takich jak sieci pamięci masowych Fibre Channel (SAN) czy transmisja wideo.

Ramka GFP składa się z nagłówka Core Header (4 bajty), opcjonalnego Payload Header (4-8 bajtów) i pola danych. Core Header zawiera pole PLI (Payload Length Indicator) określające długość payloadu oraz cHEC (Core Header Error Correction) do detekcji i korekcji błędów w nagłówku. GFP zapewnia bardzo niskie prawdopodobieństwo błędnego dostarczenia ramki dzięki mechanizmom HEC. GFP jest również używany w technologii OTN jako standardowa metoda mapowania ruchu klienckiego do kontenerów ODU.

Virtual Concatenation (VCAT) to technologia zdefiniowana w standardzie ITU-T G.707, która rewolucjonizuje wykorzystanie pasma w sieciach SDH poprzez umożliwienie elastycznego łączenia wielu małych kontenerów w jeden logiczny Virtual Concatenation Group (VCG). W tradycyjnym SDH kontenery miały sztywną pojemność, co wymuszało marnowanie pasma przy dopasowywaniu przepustowości do ruchu pakietowego. VCAT rozwiązuje ten problem, pozwalając na łączenie od 1 do 256 kontenerów w ramach jednego VCG.

VCAT oferuje dwa poziomy konkatenacji: wysokiego rzędu (VC-3-Xv, VC-4-Xv) i niskiego rzędu (VC-12-Xv). Na przykład, dla transportu Ethernet 100 Mb/s można utworzyć grupę VC-12-50v składającą się z 50 kontenerów VC-12, co daje łącznie około 100 Mb/s idealnie dopasowanych do przepustowości strumienia wejściowego. Każdy kontener składowy VCG może być transmitowany przez sieć niezależnie, nawet różnymi trasami fizycznymi, w procesie zwanym Inverse Multiplexing.

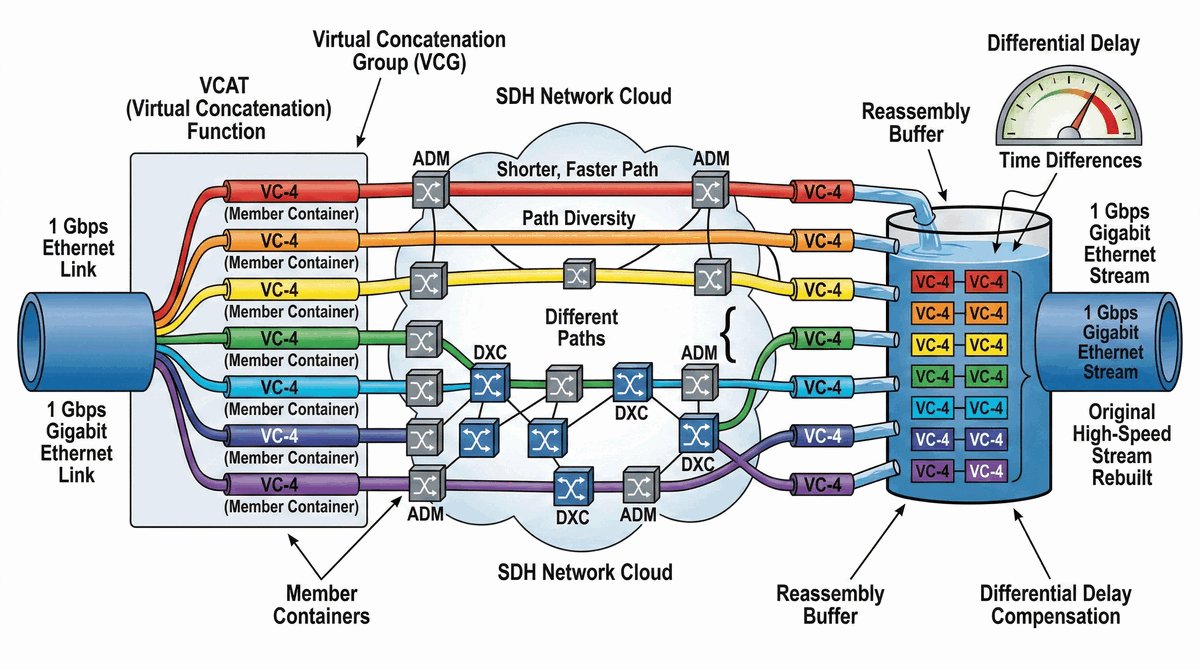

Transmisja kontenerów składowych VCG różnymi trasami powoduje, że docierają one do odbiornika z różnymi opóźnieniami (Differential Delay). Odbiornik musi buforować wcześniej odebrane kontenery i czekać na pozostałe, zanim odtworzy oryginalny strumień danych, co wymaga buforów o pojemności wystarczającej do wyrównania różnic opóźnień. Maksymalny akceptowalny Differential Delay zależy od rozmiaru bufora odbiorczego i może wynosić do kilkudziesięciu milisekund, co w praktyce ogranicza możliwość wykorzystywania bardzo odległych tras dla poszczególnych kontenerów.

Link Capacity Adjustment Scheme (LCAS) został zdefiniowany w standardzie ITU-T G.7042 jako uzupełnienie VCAT, dodające możliwość dynamicznej zmiany rozmiaru Virtual Concatenation Group bez przerywania transmisji danych. Nadawca i odbiorca VCG wymieniają się komunikatami kontrolnymi przez kanał kontrolny w ramach POH (Path Overhead), uzgadniając dodanie lub usunięcie kontenera składowego z grupy. Cały proces zmian jest w pełni transparentny dla ruchu użytkownika, co oznacza, że nie powoduje utraty ani błędów w transmitowanych danych.

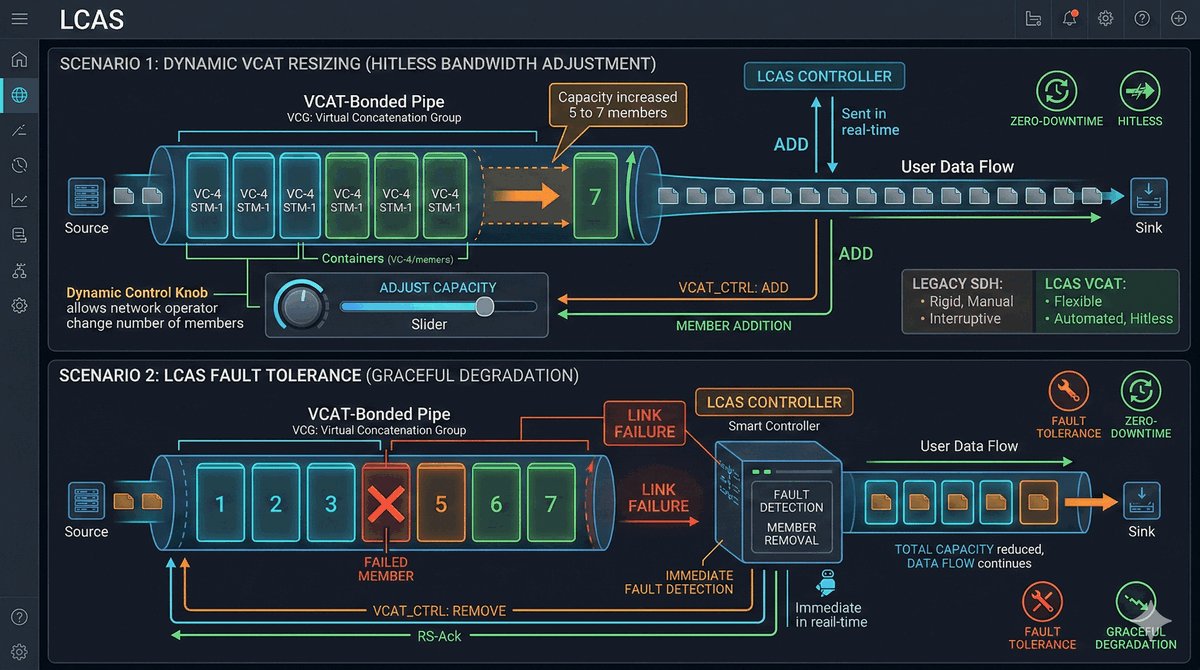

Jedną z najważniejszych zalet LCAS jest mechanizm automatycznej reakcji na awarie kontenerów składowych, realizujący koncepcję graceful degradation (łagodna degradacja). Jeżeli jeden z kontenerów w VCG ulegnie awarii z powodu przerwania światłowodu na jego trasie, LCAS automatycznie usuwa uszkodzony kontener z grupy i kontynuuje transmisję na pozostałych sprawnych kontenerach. Przepustowość łącza zmniejsza się, ale łącze nie zostaje całkowicie przerwane, co jest kluczowe dla aplikacji krytycznych.

LCAS oferuje również możliwość ręcznego dostosowania przepustowości przez operatora (hitless resizing) w ramach planowanych zmian konfiguracyjnych. Operator może dodawać lub usuwać kontenery z VCG bez konieczności przerywania transmisji, na przykład zwiększając przepustowość usługi z 50 Mb/s do 100 Mb/s przez dodanie kolejnych kontenerów VC-12. LCAS był ważnym krokiem w kierunku elastycznego zarządzania pasmem, a jego koncepcje zostały później zaadoptowane w technologii OTN jako ODUflex.

Odchodzenie SDH z nowo budowanych sieci jest procesem nieuchronnym, podyktowanym zarówno względami ekonomicznymi, jak i technologicznymi. Głównym ograniczeniem SDH jest bariera skalowalności - najwyższy standardowy poziom STM-256 oferuje przepustowość 40 Gb/s, podczas gdy współczesne systemy DWDM osiągają 800 Gb/s na jednej długości fali, a w jednym włóknie można transmitować kilkadziesiąt do kilkuset długości fal, co daje łączne przepustowości rzędu dziesiątek Tb/s. Koszt 1 Gb/s przepustowości w SDH jest znacząco wyższy niż w technologiach pakietowych ze względu na niszowy charakter i małą skalę produkcji sprzętu SDH.

Drugim istotnym czynnikiem jest nieefektywność SDH w transporcie ruchu IP, który ma charakter wysoce zmienny. Mimo wprowadzenia NG-SDH z GFP, VCAT i LCAS, SDH pozostaje technologią TDM, która rezerwuje stałe pasmo dla każdego połączenia, co przy zmiennym ruchu IP prowadzi do marnowania pasma. Technologie pakietowe, takie jak MPLS-TP i Carrier Ethernet, oferują współdzielenie pasma (statistical multiplexing), które jest znacznie bardziej efektywne dla ruchu pakietowego. Ponadto protokoły routingu IP i MPLS oferują większą elastyczność w zarządzaniu ruchem niż sztywne ścieżki SDH.

Mimo tych ograniczeń SDH nie znika całkowicie - w wielu istniejących sieciach będzie używany jeszcze przez dekadę lub dłużej ze względu na ogromne nakłady inwestycyjne już poniesione na jego budowę. Operatorzy stosują strategię overlay, budując nową sieć pakietową obok istniejącej sieci SDH i stopniowo migrując ruch. W zastosowaniach wymagających stałego opóźnienia i gwarantowanej izochroniczności, takich jak zabezpieczenia energetyczne czy sterowanie ruchem kolejowym, SDH pozostanie niezastąpiony przez wiele lat.

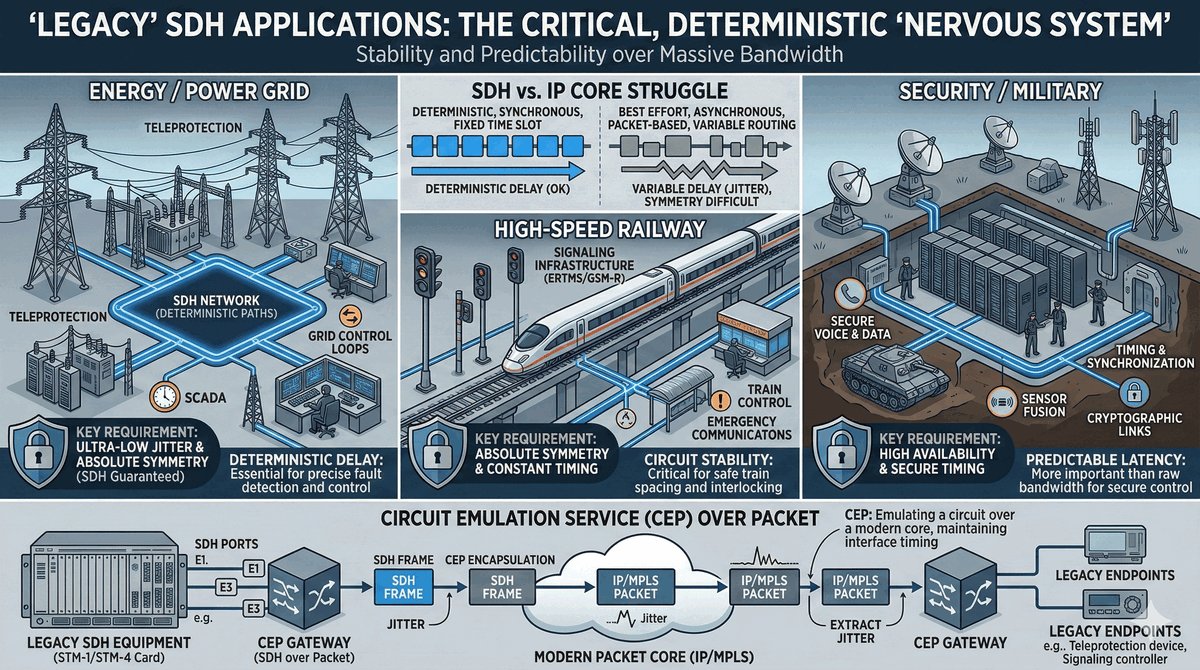

Mimo ogólnego trendu odchodzenia od SDH istnieją sektory, w których technologia ta pozostanie niezastąpiona jeszcze przez wiele lat ze względu na swoje unikalne właściwości. Sektor energetyczny jest jednym z najważniejszych - systemy zabezpieczeń linii wysokiego napięcia wymagają absolutnie stałego i przewidywalnego opóźnienia transmisji, które jest gwarantowane tylko w technologiach TDM. W przypadku zwarcia na linii przesyłowej, zabezpieczenia różnicowe po obu stronach muszą wymienić się pomiarami w ściśle określonym czasie, a każde odchylenie może spowodować błędne zadziałanie.

Kolejnictwo to kolejny sektor, w którym SDH wciąż odgrywa kluczową rolę, szczególnie w systemach sterowania ruchem pociągów ERTMS/ETCS poziomu 2 i 3. Systemy te opierają się na ciągłej łączności radiowej GSM-R między pociągiem a centrum sterowania, a wszelkie przerwy w transmisji mogą skutkować automatycznym zatrzymaniem pociągu, co paraliżuje ruch kolejowy na dużym obszarze. SDH zapewnia wymaganą niezawodność 99,999% i stałe opóźnienie transmisji, które są trudne do osiągnięcia w sieciach pakietowych bez zaawansowanych mechanizmów QoS.

Sektor obronny i rządowy również często wymaga budowy dedykowanych, izolowanych sieci transmisyjnych odseparowanych od publicznej infrastruktury telekomunikacyjnej. SDH jest preferowany w tych zastosowaniach ze względu na dojrzałość technologii, sprawdzone mechanizmy bezpieczeństwa i możliwość pełnej izolacji fizycznej. Nowe wdrożenia w tych sektorach często wykorzystują emulację obwodów TDM przez sieci pakietowe (Circuit Emulation over Packet), co pozwala na stopniową migrację przy zachowaniu kompatybilności z istniejącymi systemami SDH.

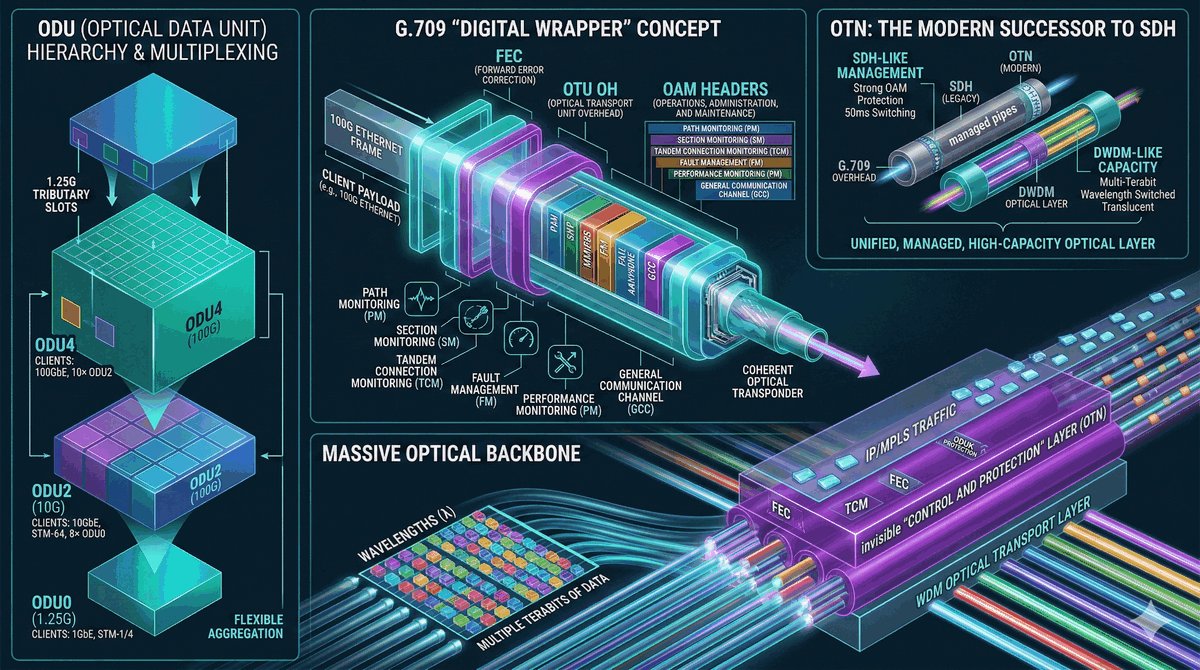

Optical Transport Network (OTN), zdefiniowany w standardzie ITU-T G.709, jest powszechnie uznawany za technologicznego następcę SDH, łączący zalety zarządzania znane z SDH z ogromną przepustowością technologii DWDM. OTN jest często nazywany "Digital Wrapper", ponieważ dodaje do strumienia DWDM cyfrową otoczkę zawierającą nagłówki zarządzania OAM, zaawansowaną korekcję błędów FEC (Forward Error Correction) i mechanizmy ochrony podobne do SDH. Dzięki FEC możliwa jest transmisja na znacznie dłuższe odległości bez regeneracji sygnału.

Podstawowymi jednostkami transmisyjnymi w OTN są ODU (Optical Data Unit) o różnych poziomach przepustowości: ODU0 (1,25 Gb/s), ODU1 (2,5 Gb/s), ODU2 (10 Gb/s), ODU3 (40 Gb/s), ODU4 (100 Gb/s) i ODUflex dla dowolnych przepustowości. OTN wspiera konkatenację ODUflex oraz mechanizmy ochrony SNCP i ODUk SPRING. W przeciwieństwie do SDH, OTN oferuje również transparentny transport sygnałów klienckich bez narzutu związanego z justyfikacją fazową dzięki zastosowaniu technologii Asynchronous Mapping.

Współczesne sieci szkieletowe operatorów są zbudowane w architekturze IP/MPLS over OTN over DWDM, gdzie każda warstwa pełni określoną funkcję. OTN stopniowo zastępuje SDH w nowych wdrożeniach, oferując lepszą skalowalność, wyższe przepustowości i niższy koszt na bit. W istniejących sieciach OTN jest często używany do transportu ruchu SDH jako jedna z usług klienckich (ODU multiplexing), co pozwala na stopniową migrację bez wymiany całej infrastruktury.

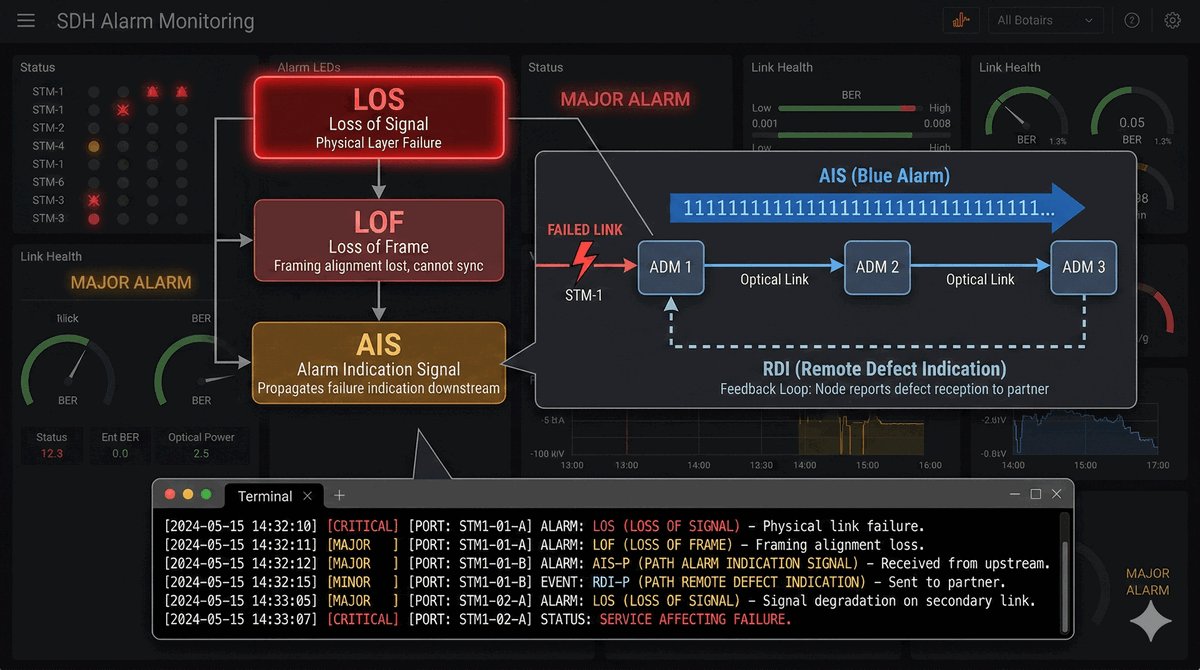

System alarmowy SDH jest jednym z najbardziej rozbudowanych i precyzyjnych systemów diagnostycznych w telekomunikacji, zorganizowanym hierarchicznie na kilku poziomach. Awaria na niższym poziomie, taka jak fizyczne przerwanie światłowodu, generuje kaskadę alarmów na wyższych poziomach - od warstwy fizycznej (LOS), przez warstwę synchronizacji ramki (LOF), aż po warstwę ścieżki (AIS, RDI). Ta hierarchia pozwala operatorowi szybko zidentyfikować źródło problemu, ponieważ alarm źródłowy (root cause) jest zawsze na najniższym poziomie hierarchii.

LOS jest najpoważniejszym alarmem w SDH, sygnalizującym całkowity brak sygnału optycznego na wejściu odbiornika, najczęściej spowodowany przerwaniem kabla światłowodowego lub awarią nadajnika. Po wykryciu LOS, urządzenie generuje Alarm Indication Signal (AIS) i wysyła go dalej w dół łańcucha transmisji, informując kolejne urządzenia o awarii. AIS jest również nazywany "Blue Alarm" od koloru wyświetlania w systemach zarządzania. Oprócz tego istnieją alarmy takie jak LOP (Loss of Pointer) dla problemów ze wskaźnikami AU/TU oraz EXC (Excessive Error) dla przekroczenia progu błędów BIP.

RDI (Remote Defect Indication) jest alarmem zwrotnym wysyłanym przez odbiorcę z powrotem do nadawcy w celu poinformowania o defekcie na ścieżce odbiorczej. RDI jest kluczowy dla diagnostyki w sieciach dwukierunkowych, ponieważ pozwala nadawcy dowiedzieć się, że jego sygnał nie dociera prawidłowo do odbiorcy. W systemach zarządzania siecią NMS alarmy są wyświetlane z różnymi priorytetami (Critical, Major, Minor, Warning) i kolorami, co pozwala operatorowi szybko ocenić skalę problemu i podjąć odpowiednie działania.

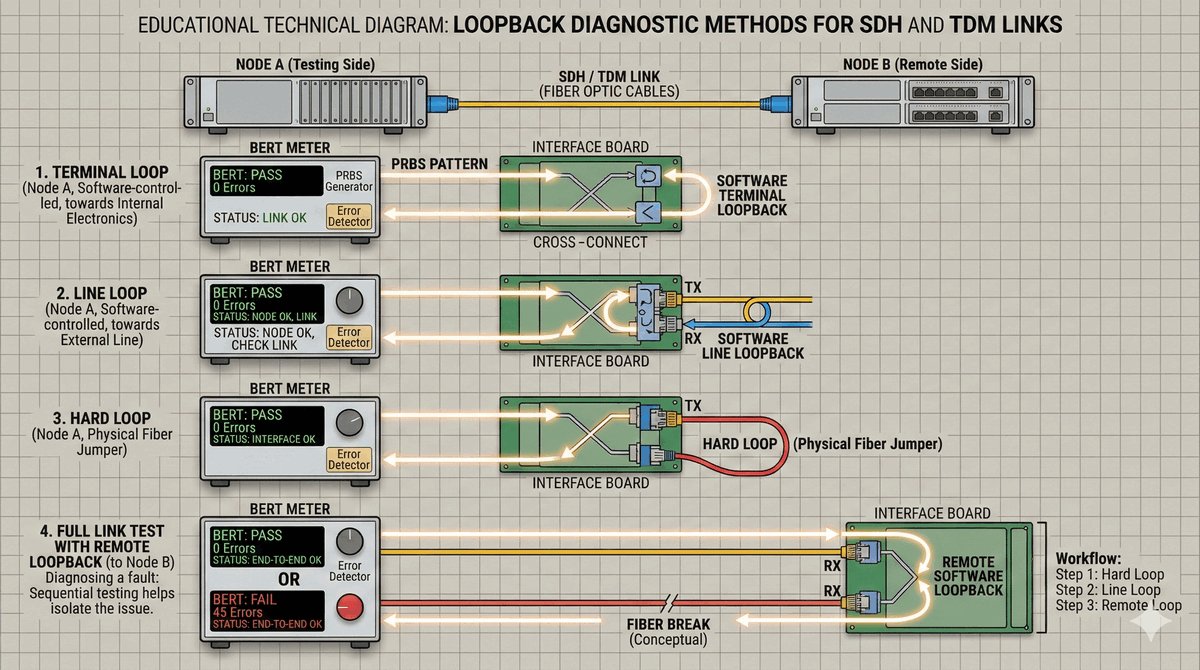

Loopback (pętla) jest podstawowym narzędziem diagnostycznym w sieciach SDH, pozwalającym na precyzyjną lokalizację uszkodzeń bez konieczności stosowania skomplikowanego sprzętu pomiarowego. Polega na zawróceniu sygnału z powrotem do nadawcy, co umożliwia sprawdzenie ciągłości toru transmisyjnego i jakości transmisji na poszczególnych odcinkach. Wyróżnia się dwa podstawowe typy loopbacku: sprzętowy (hard loop) realizowany fizycznie oraz programowy (soft loop) realizowany konfiguracyjnie w urządzeniu.

Hard loopback polega na fizycznym połączeniu wyjścia nadawczego Tx urządzenia z jego wejściem odbiorczym Rx za pomocą światłowodu lub kabla, co pozwala na natychmiastowe sprawdzenie integralności interfejsu. Nadawca wysyła sygnał testowy i sprawdza, czy ten sam sygnał wraca bez błędów, co jest podstawą testów BERT (Bit Error Rate Test) mierzących stopę błędów BER. Hard loopback jest stosowany podczas uruchamiania nowych łączy lub diagnozowania problemów z interfejsami optycznymi, pozwalając na izolację uszkodzeń do konkretnego segmentu sieci.

Soft loopback jest realizowany programowo przez oprogramowanie urządzenia SDH i nie wymaga fizycznej manipulacji światłowodami, co czyni go idealnym narzędziem do zdalnej diagnostyki. Operator może aktywować loopback na odległym urządzeniu z poziomu systemu zarządzania NMS i przeprowadzić testy bez wysyłania technika na miejsce. Loopbacki odgrywają również kluczową rolę w mechanizmach ochrony MS-SPRING, gdzie po awarii światłowodu urządzenia na obu końcach uszkodzonego odcinka wykonują automatyczny loopback, zawracając sygnał w przeciwnym kierunku pierścienia.

Podsumowując cały kurs "Sieci Transportu Danych", możemy zaobserwować wyraźny trend ewolucyjny od technologii z komutacją łączy (circuit switching) do technologii z komutacją pakietów (packet switching). Rozpoczęliśmy od łączy miedzianych i pierwszych systemów transmisji danych, przez cyfryzację telefonii z wykorzystaniem PDH, aż do zaawansowanych systemów synchronicznych SDH. Każda kolejna technologia rozwiązywała problemy poprzedniej, jednocześnie otwierając nowe możliwości i stawiając nowe wyzwania przed operatorami i inżynierami.

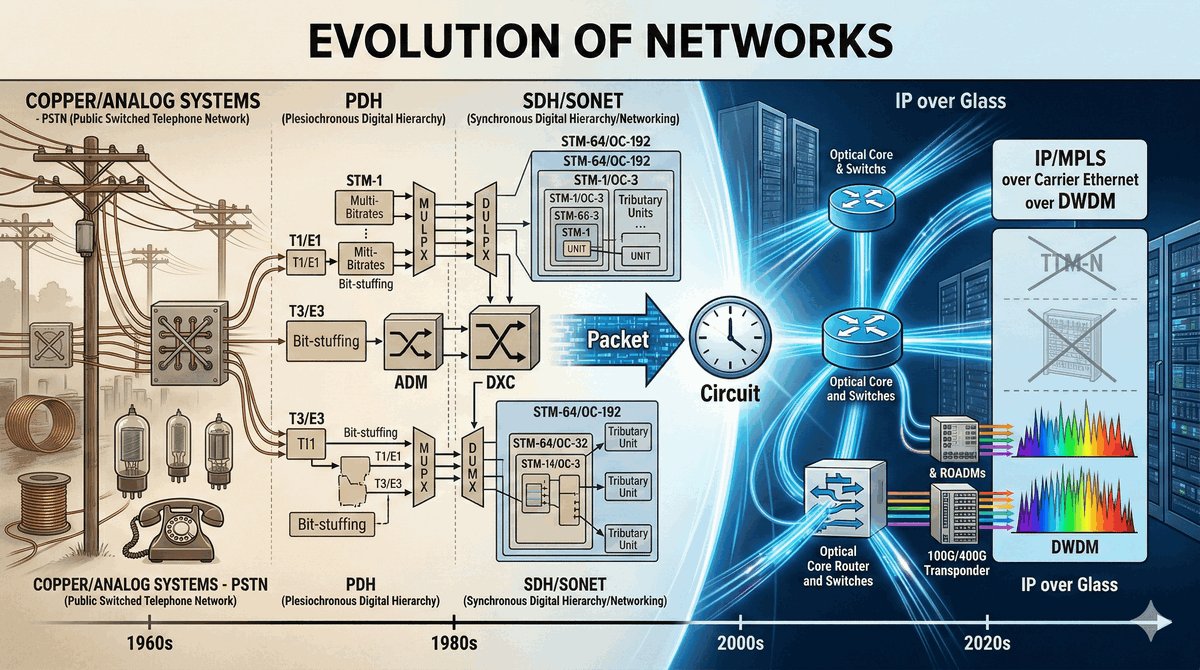

SDH odegrał kluczową rolę jako pomost między dwiema epokami telekomunikacji, doprowadzając do perfekcji koncepcję transmisji TDM z niezrównaną niezawodnością i zarządzaniem. Wprowadzenie NG-SDH z GFP, VCAT i LCAS pokazało, że nawet najlepsza technologia TDM musi ewoluować, aby sprostać wymaganiom ery Internetu. SDH przygotował grunt pod technologie pakietowe, wprowadzając standaryzację interfejsów optycznych, zaawansowane systemy zarządzania i mechanizmy ochrony, które zostały później zaadoptowane w MPLS-TP i OTN.

Współczesna architektura sieci transportowych to najczęściej wielowarstwowy stos IP/MPLS over Ethernet over OTN over DWDM. Mimo że SDH jako samodzielna technologia odchodzi do historii, jego dziedzictwo w postaci mechanizmów ochrony APS poniżej 50 ms, zaawansowanego zarządzania OAM i standaryzacji interfejsów żyje dalej w nowoczesnych sieciach transportowych. Zrozumienie SDH jest kluczowe dla każdego inżyniera sieciowego, ponieważ stanowi solidną podstawę do nauki nowszych technologii, takich jak OTN, MPLS-TP i Carrier Ethernet.

Rola współczesnego inżyniera sieciowego uległa znaczącej transformacji w ciągu ostatnich dwóch dekad wraz z konwergencją technologii transmisyjnych i pakietowych. W erze dominacji SDH inżynierowie byli wyspecjalizowani w wąskich dziedzinach - jeden specjalizował się w transmisji optycznej i SDH, inny w protokołach routingu IP, a jeszcze inny w systemach głosowych. Te specjalizacje były odizolowane od siebie, a przejście między nimi wymagało zdobycia zupełnie nowej wiedzy. Dzisiaj, w dobie konwergencji sieci, te podziały zanikają.

Współczesny inżynier sieciowy musi posiadać wiedzę interdyscyplinarną łączącą kilka obszarów technicznych. Z jednej strony musi rozumieć protokoły routingu IP (OSPF, BGP, IS-IS), technologię MPLS (LDP, RSVP-TE) i mechanizmy QoS dla ruchu pakietowego. Z drugiej strony musi znać podstawy fizyki światłowodów, parametry transmisji optycznej (tłumienie, dyspersja chromatyczna i polaryzacyjna, OSNR) oraz technologie DWDM i OTN. Do tego dochodzi znajomość automatyzacji, języków programowania (Python), protokołów zarządzania (NETCONF/YANG) i koncepcji SDN.

Fundamenty fizyczne transmisji danych pozostają niezmienne od dziesięcioleci, mimo dynamicznego rozwoju technologii na wyższych warstwach. Zrozumienie propagacji światła w światłowodzie, budżetu mocy optycznej czy zasad działania wzmacniaczy EDFA jest wiedzą uniwersalną, która nie dezaktualizuje się wraz z pojawieniem się nowych standardów. Umiejętność analitycznego myślenia, systematycznej diagnostyki i rozwiązywania problemów pozostaje kluczową kompetencją inżyniera sieciowego niezależnie od zmieniających się technologii.

Znajomość i poprawne rozumienie terminologii SDH jest kluczowe dla efektywnej pracy z tą technologią, ponieważ SDH posiada swój unikalny słownik pojęć różniący się od terminologii sieci pakietowych. Na przykład pojęcie "kontenera" (container) w SDH oznacza logiczną strukturę danych o określonej pojemności służącą do transportu strumieni klienckich, a nie ma nic wspólnego z kontenerami używanymi w informatyce. Zrozumienie tych różnic jest szczególnie ważne dla inżynierów przechodzących z sieci czysto pakietowych do środowisk TDM.

Szczególnie ważne jest zrozumienie różnic między terminologią SDH (standard ITU-T, Europa, Azja, Afryka) a SONET (standard ANSI/TIA, Ameryka Północna). Mimo że oba standardy są interoperacyjne, używają różnych nazw dla tych samych pojęć: STM-1 odpowiada STS-3c, VC-4 odpowiada STS-3c SPE, a AU-4 odpowiada STS-3c. Inżynier pracujący z sieciami transatlantyckimi musi biegle posługiwać się obiema terminologiami, aby efektywnie komunikować się z zespołami z różnych regionów.

Warto również zwrócić uwagę na specyficzne skróty SDH mylone z podobnymi skrótami w innych dziedzinach, takie jak ATM (Asynchronous Transfer Mode, nie bankomat), ADM (Add-Drop Multiplexer, nie administrator) czy DCC (Data Communication Channel, nie Data Communications Company). Dobrym zwyczajem inżynierskim jest używanie pełnych nazw przy pierwszym użyciu skrótu w dokumentacji i komunikacji. Słownik pojęć SDH obejmuje również terminy specyficzne dla poszczególnych obszarów, takie jak wskaźniki AU/TU, kontenery VC czy mechanizmy ochrony MSP/SNCP.

Podstawowym źródłem wiedzy o SDH są standardy Międzynarodowego Związku Telekomunikacyjnego ITU-T z serii G.700-G.799, dostępne bezpłatnie na stronie internetowej ITU. Najważniejsze z nich to: G.707 definiujący interfejs SDH i strukturę ramki STM-N, G.781 opisujący synchronizację i hierarchię zegarów, G.783 określający funkcje urządzeń SDH, G.803 definiujący architekturę sieci SDH oraz G.841 opisujący mechanizmy ochrony. Standardy te stanowią ostateczne źródło prawdy w przypadku wątpliwości technicznych.

Dla osób rozpoczynających naukę SDH standardy ITU-T mogą być trudne w odbiorze ze względu na formalny język i ogromną szczegółowość, dlatego warto sięgnąć do literatury technicznej i podręczników akademickich. Wśród polecanych pozycji znajdują się "Techniki przesyłania i komutacji" Gorzelańczyka, "Systemy teletransmisyjne" Kuli oraz "SDH/SONET Explained" van Helleputte. Wiele uniwersytetów technicznych oferuje również wykłady online i kursy MOOC dotyczące SDH i technologii transportowych.

Aktywny udział w społeczności inżynierskiej jest nieocenionym źródłem praktycznej wiedzy, pozwalającym na wymianę doświadczeń z innymi inżynierami. Fora dyskusyjne (groupstudy.com, reddit r/networking), grupy LinkedIn i konferencje branżowe (MPLS World Congress, Broadband World Forum) umożliwiają poznanie rzeczywistych problemów i rozwiązań stosowanych w produkcyjnych sieciach SDH. Warto śledzić blogi i publikacje producentów takich jak Cisco, Huawei, Nokia i Ciena, którzy publikują white papery i case studies dotyczące wdrożeń SDH.

Sesja pytań i odpowiedzi jest integralną i niezwykle wartościową częścią każdego kursu technicznego, umożliwiającą rozwianie wątpliwości i skonfrontowanie wiedzy teoretycznej z praktyką. Często zadawane pytania dotyczą różnic między SDH a nowszymi technologiami, praktycznych aspektów wdrożeń sieci SDH oraz tego, jak wiedza o SDH przekłada się na umiejętności wymagane na rynku pracy. Dyskusje pozwalają również na pogłębienie zrozumienia złożonych koncepcji, takich jak mechanizmy wskaźników czy ochrona pierścieniowa.

Zachęca się do aktywnego udziału w dyskusji i dzielenia się własnymi doświadczeniami zawodowymi związanymi z sieciami transportowymi. Nawet jeśli ktoś nie pracował bezpośrednio z SDH, doświadczenia z sieciami Ethernet, MPLS czy światłowodami są bardzo cenne i mogą pomóc innym uczestnikom w lepszym zrozumieniu omawianych koncepcji. Wymiana doświadczeń między inżynierami z różnych branż często prowadzi do najciekawszych spostrzeżeń i niestandardowych rozwiązań technicznych.

Pytania dotyczące perspektyw kariery w branży telekomunikacyjnej są zawsze mile widziane, ponieważ rynek pracy w tej dziedzinie dynamicznie się zmienia. Zapotrzebowanie na inżynierów znających starsze technologie stopniowo maleje, ale rośnie zapotrzebowanie na specjalistów od OTN, DWDM, MPLS-TP i SDN. Najbardziej poszukiwani są inżynierowie potrafiący łączyć wiedzę o fundamentach transmisji optycznej z nowoczesnymi narzędziami automatyzacji i programowania.

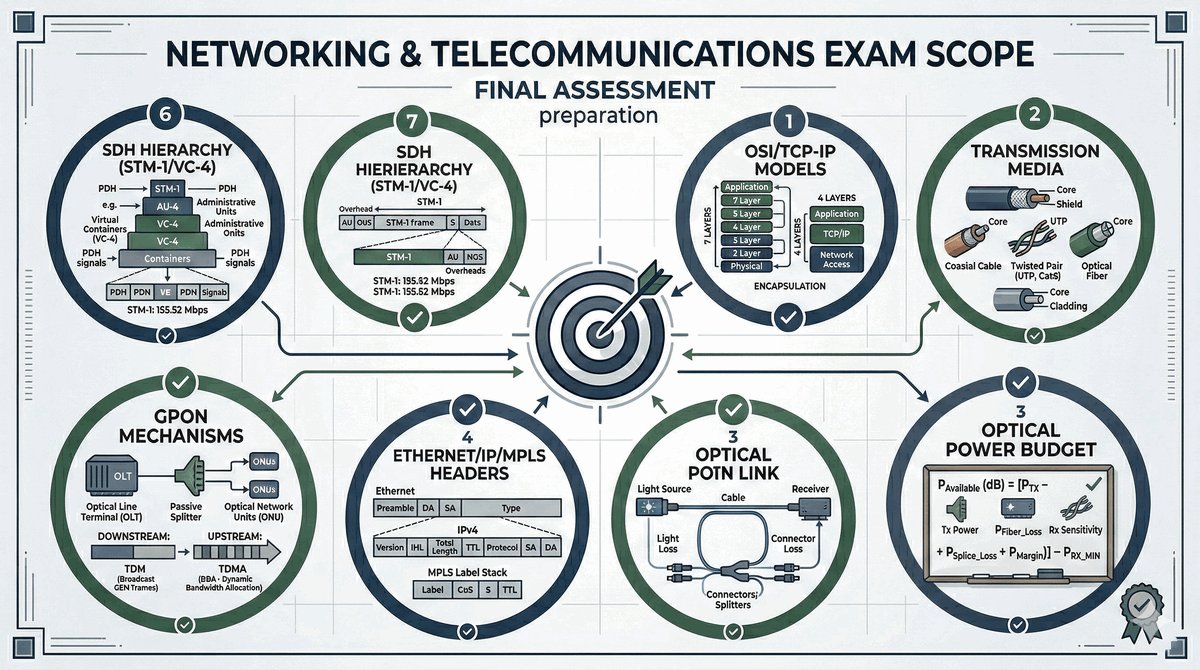

Egzamin końcowy obejmuje materiał ze wszystkich pięciu części kursu "Sieci Transportu Danych", ze szczególnym uwzględnieniem części 2-4 stanowiących rdzeń techniczny wykładu. Część 2 dotycząca mediów optycznych i transmisji światłowodowej jest podstawą zrozumienia fizycznych aspektów transmisji, w tym budżetu mocy optycznej i zjawiska dyspersji. Część 3 obejmująca MPLS i technologie pakietowe pokazuje alternatywne podejście do transportu danych. Część 4 dotycząca SDH stanowi główny trzon egzaminu ze względu na obszerność materiału.

Zaleca się szczególne zwrócenie uwagi na budowę ramek STM-1, Ethernet i MPLS, funkcje nagłówków SOH, POH i nagłówków IP/MPLS, mechanizmy synchronizacji (PRC, SSU, SEC, SSM) oraz mechanizmy ochrony (MSP 1+1 i 1:N, SNCP, MS-SPRING 2-włóknowy i 4-włóknowy). Przydatne będzie również przećwiczenie obliczeń budżetu mocy optycznej, tłumienia toru światłowodowego oraz przepustowości kontenerów SDH na poszczególnych poziomach hierarchii multipleksacji.

Egzamin ma formę testu wyboru z pytaniami zamkniętymi oraz kilkoma pytaniami otwartymi wymagającymi krótkiej odpowiedzi, a czas trwania wynosi 90 minut. Do zaliczenia wymagane jest uzyskanie co najmniej 60% punktów, a materiały pomocnicze nie są dozwolone. Zachęca się do powtórzenia materiału w grupach i wspólnego rozwiązywania przykładowych zadań dostępnych na platformie edukacyjnej, co znacząco zwiększa skuteczność przyswajania wiedzy technicznej.

To już koniec cyklu wykładów "Sieci Transportu Danych", który został zaprojektowany tak, aby zapewnić solidne podstawy teoretyczne z zakresu technologii transmisyjnych stosowanych we współczesnych sieciach telekomunikacyjnych. Zdobyta wiedza obejmuje zarówno legacy technologies, takie jak PDH i SDH, jak i nowoczesne rozwiązania, w tym MPLS-TP, OTN i DWDM. Zrozumienie ewolucji technologii od komutacji łączy do komutacji pakietów jest kluczowe dla efektywnej pracy w branży telekomunikacyjnej.

Zachęcamy do dalszego pogłębiania wiedzy poprzez samodzielne eksperymenty, czytanie dokumentacji technicznej, udział w kursach zaawansowanych i zdobywanie certyfikatów branżowych. Branża telekomunikacyjna rozwija się niezwykle dynamicznie, a umiejętność ciągłego uczenia się i adaptacji do nowych technologii jest jedną z najważniejszych cech dobrego inżyniera sieciowego. Warto śledzić blogi techniczne, uczestniczyć w webinarach i konferencjach branżowych oraz aktywnie działać w społeczności inżynierskiej.

Wszystkie materiały edukacyjne z kursu, w tym slajdy, nagrania wykładów i dodatkowe zasoby, są dostępne na platformie edukacyjnej kursu. Zapraszamy do kontaktu z prowadzącym w razie jakichkolwiek pytań lub wątpliwości, a adres e-mail i terminy konsultacji są podane na stronie głównej kursu. Życzymy powodzenia na egzaminie i sukcesów w dalszej karierze zawodowej w dynamicznie rozwijającej się branży telekomunikacyjnej!
