Sieci Transportu Danych - Materiały Eksperckie: GPRS/UMTS/LTE (wersja poprawiona)

Mobilna transmisja danych: GPRS, UMTS, LTE

1 / 50

Kompleksowy przegląd technologii bezprzewodowego transportu danych w systemach komórkowych.
Od rewolucji pakietowej w 2.5G (GPRS) po szerokopasmowe sieci 4G (LTE).
Analiza architektury, protokołów oraz fizyki sygnału w ujęciu inżynierskim.
Kluczowy element nowoczesnych systemów IoT, automatyki oraz systemów bezpieczeństwa.
Materiały opracowane dla studentów informatyki i telekomunikacji.

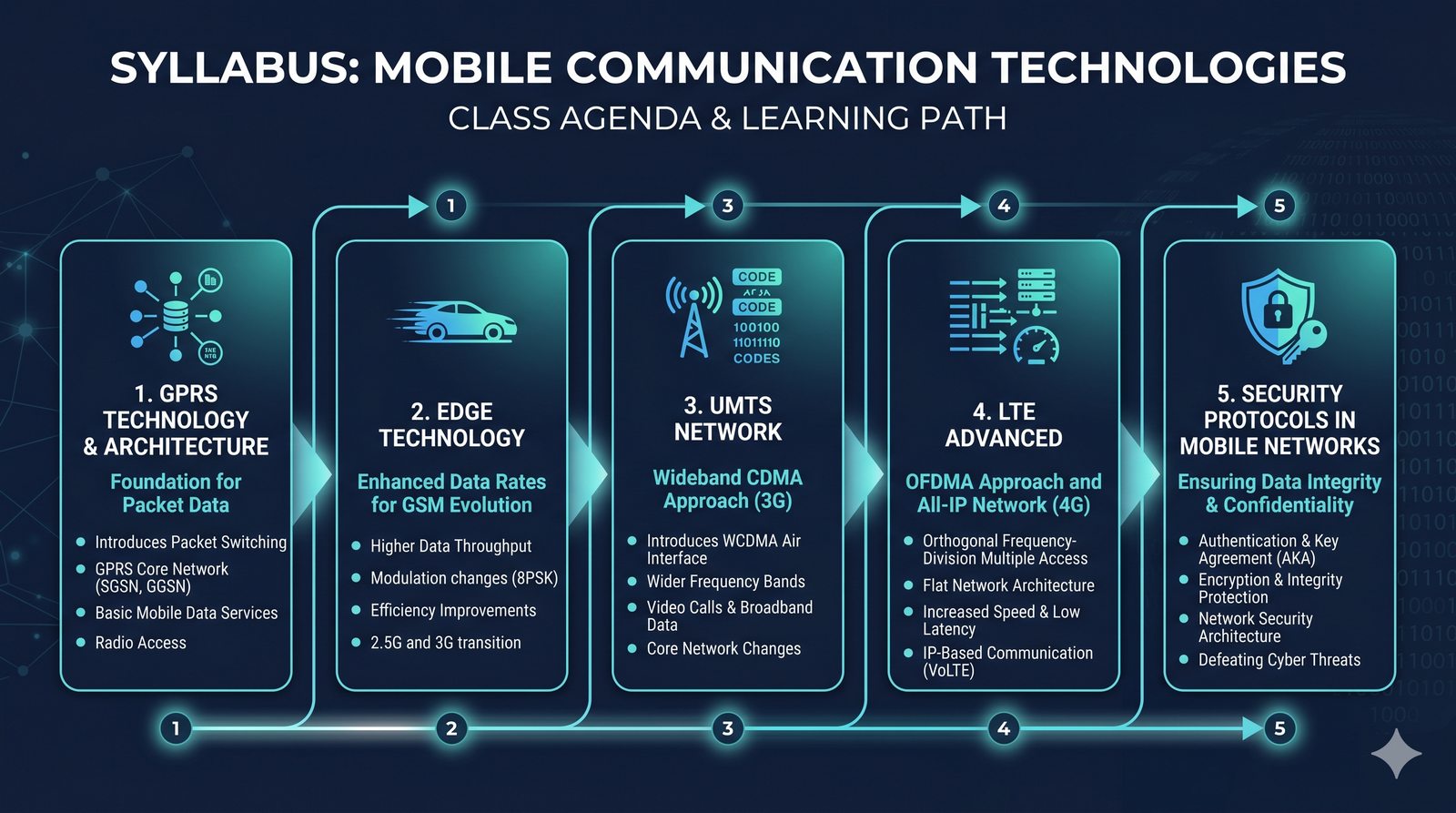

Agenda i cele wykładu

2 / 50

Geneza i ewolucja: Droga od transmisji analogowej do All-IP.
GPRS (2.5G): Pierwszy krok w stronę komutacji pakietów.
EDGE (2.75G): Optymalizacja warstwy fizycznej GSM.
UMTS (3G): Wprowadzenie szerokopasmowego W-CDMA.
LTE (4G): Architektura EPC, OFDMA i wysoka przepływność.
Porównanie i bezpieczeństwo: Analiza parametrów i zagrożeń.

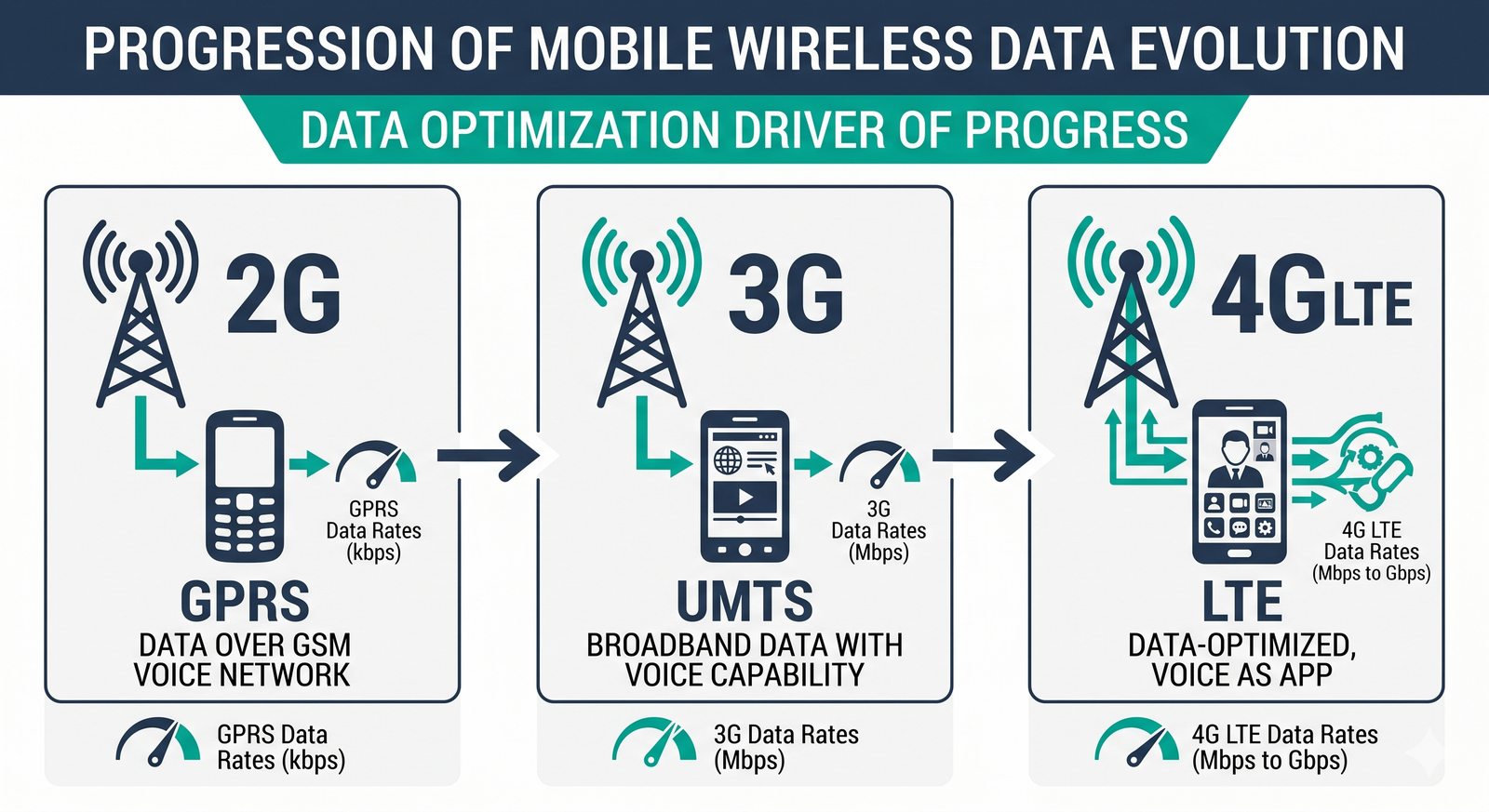

Ewolucja - Oś czasu technologii

3 / 50

1980s (1G): Systemy analogowe (NMT, AMPS) - wyłącznie głos.
1990s (2G): Cyfrowe systemy GSM - głos, SMS oraz wolna transmisja danych CSD.
2000s (2.5G/3G): GPRS i UMTS - początki powszechnego mobilnego Internetu.
2010s (4G): LTE - era multimediów HD, VoLTE i niskich opóźnień.
Każda generacja to skokowa zmiana wydajności widmowej i architektury sieci.

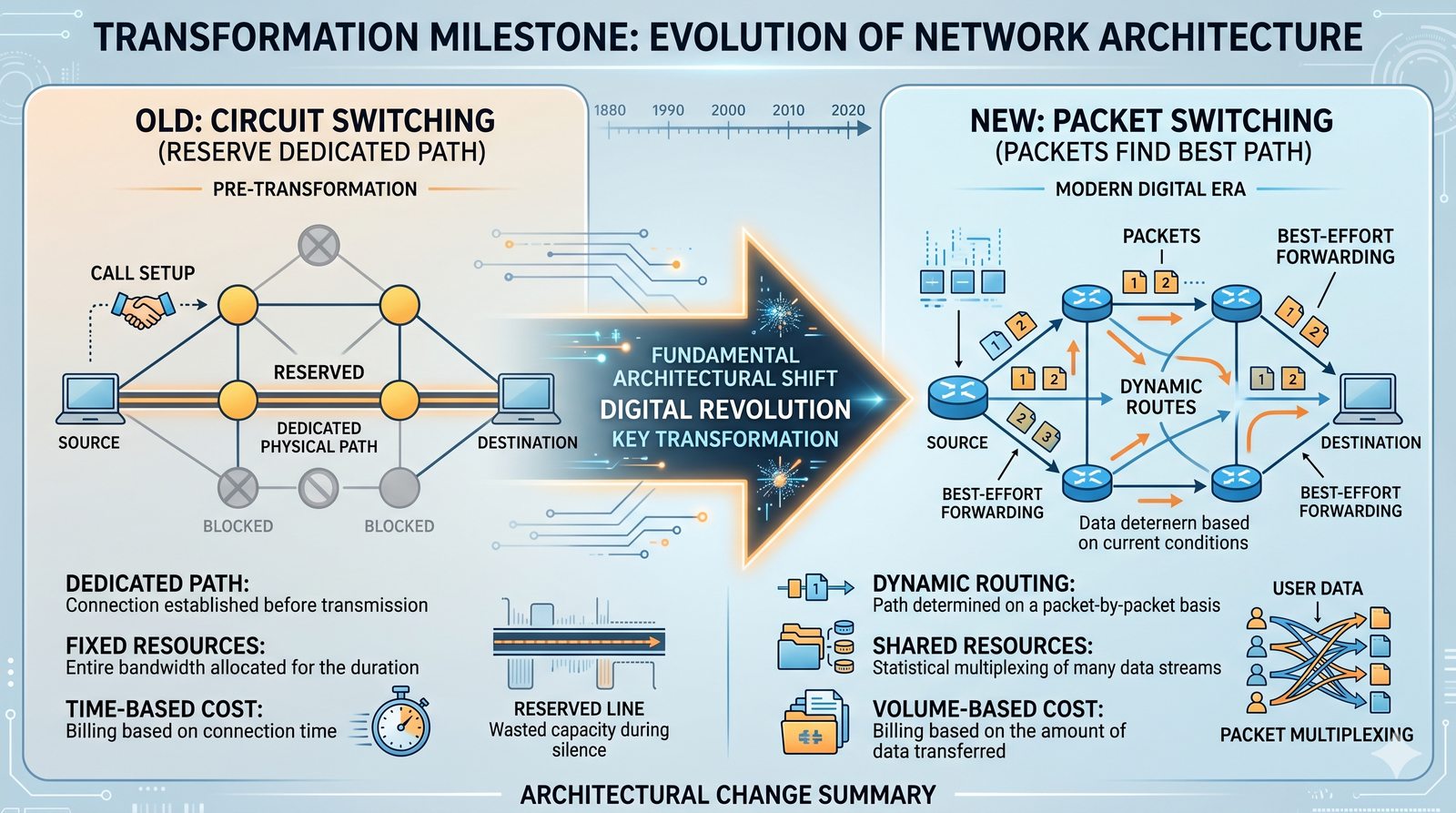

Kamienie milowe transformacji

4 / 50

Zmiana paradygmatu: Przejście z komutacji łączy (Circuit Switched) na komutację pakietów (Packet Switched).
Ewolucja modulacji: Od prostego GMSK, przez 8-PSK, po zaawansowane QAM (do 256-QAM).
Uproszczenie struktury: Rezygnacja z węzłów pośrednich (jak RNC) na rzecz architektury płaskiej.
Efektywność: Wykorzystanie wielu anten (MIMO) i elastycznych pasm częstotliwości.

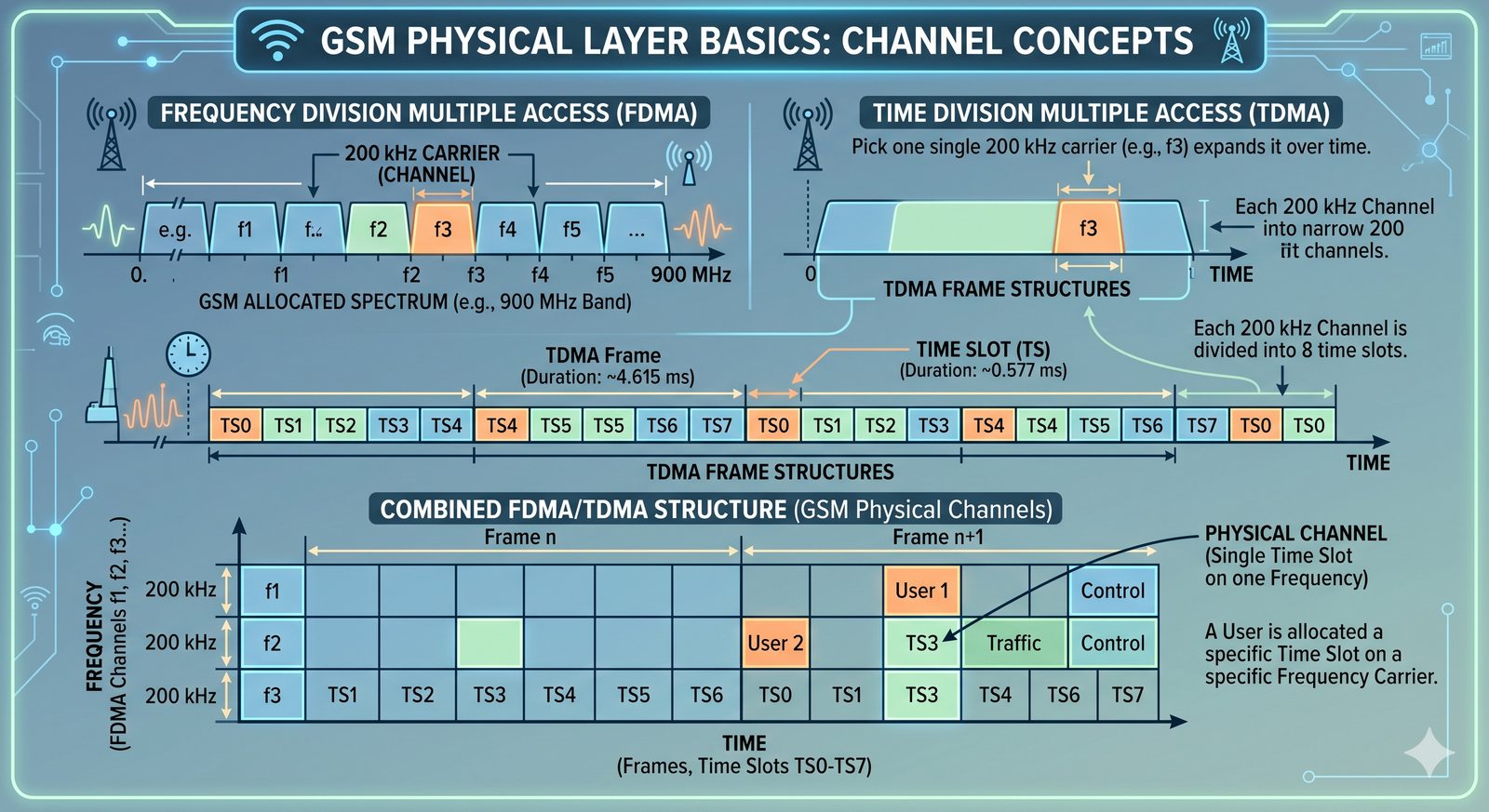

GSM - Fundament cyfrowej mobilności

5 / 50

Zaprojektowany głównie dla usług głosowych wysokiej jakości.
Wykorzystuje techniki dostępu FDMA (podział częstotliwości) oraz TDMA (podział czasu).
Podstawowa jednostka zasobów to Szczelina Czasowa (Time Slot).
W jednej nośnej 200 kHz mieści się 8 szczelin czasowych (8 rozmów).
Wczesna transmisja danych (CSD) zajmowała całą szczelinę na wyłączność.

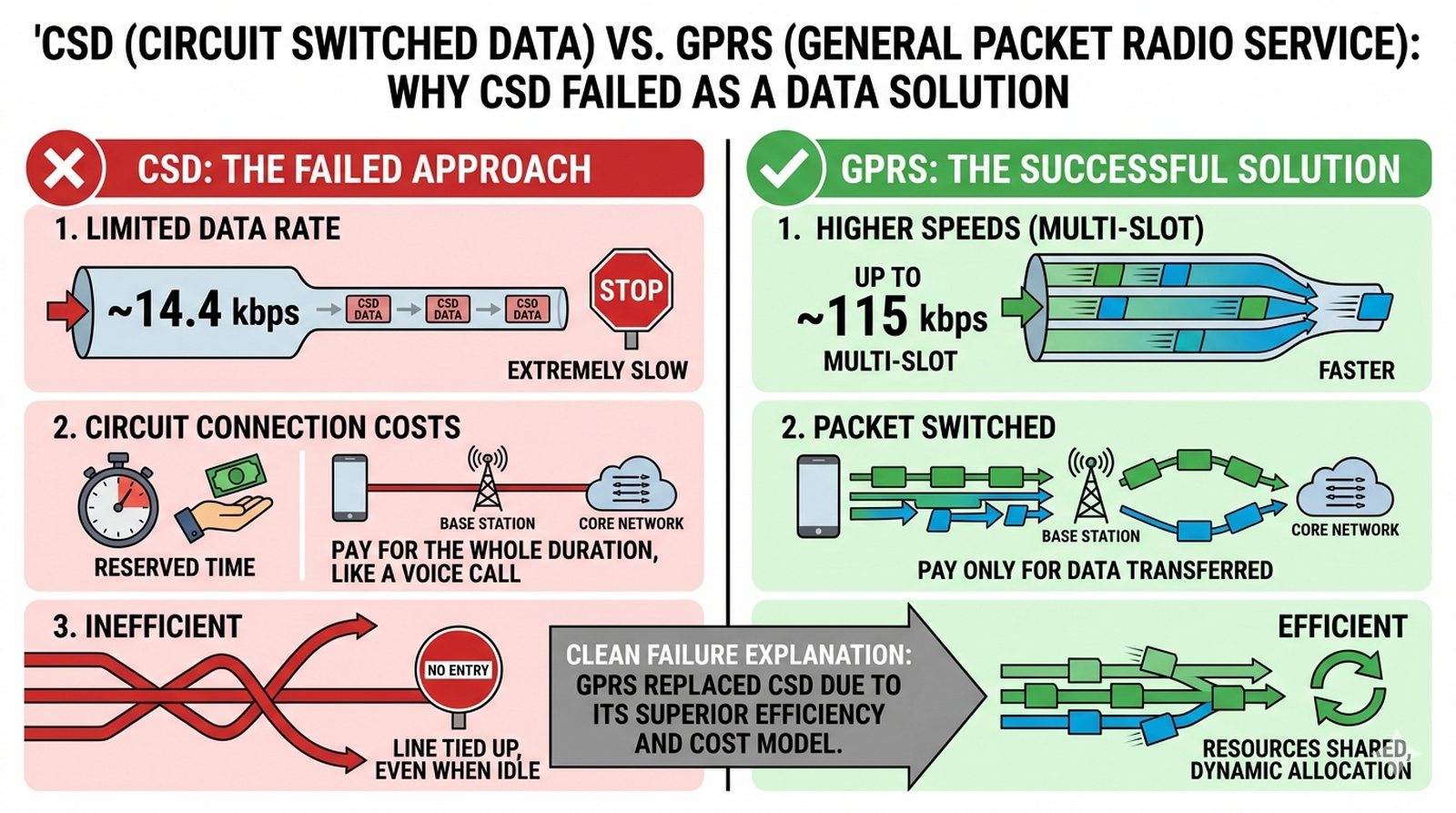

CSD (Circuit Switched Data) - Dlaczego to rozwiązanie zawiodło?

6 / 50

Prędkość: Tylko 9.6 kbps (później 14.4 kbps) – zbyt wolno dla WWW.
Koszt: Rezerwacja kanału na sztywno – płatność za czas, a nie za dane.
Efektywność: Kanał zajęty nawet jeśli użytkownik nic nie wysyła.
Czas zestawiania: Długi proces "wydzwaniania się" do modemu operatora.
Standard CSD nie pozwalał na efektywną obsługę nowoczesnych aplikacji sieciowych.

GPRS (2.5G) - Rewolucja pakietowa

7 / 50

General Packet Radio Service: Nakładka na sieć GSM.
Zasoby radiowe przydzielane są dynamicznie, tylko w momencie przesyłania pakietów.
Umożliwia bycie "Always Online" – terminal jest stale zalogowany do sieci.
Model opłat: płacisz wyłącznie za przesłany wolumen danych (kB/MB).
Wiele osób może współdzielić tę samą szczelinę czasową.

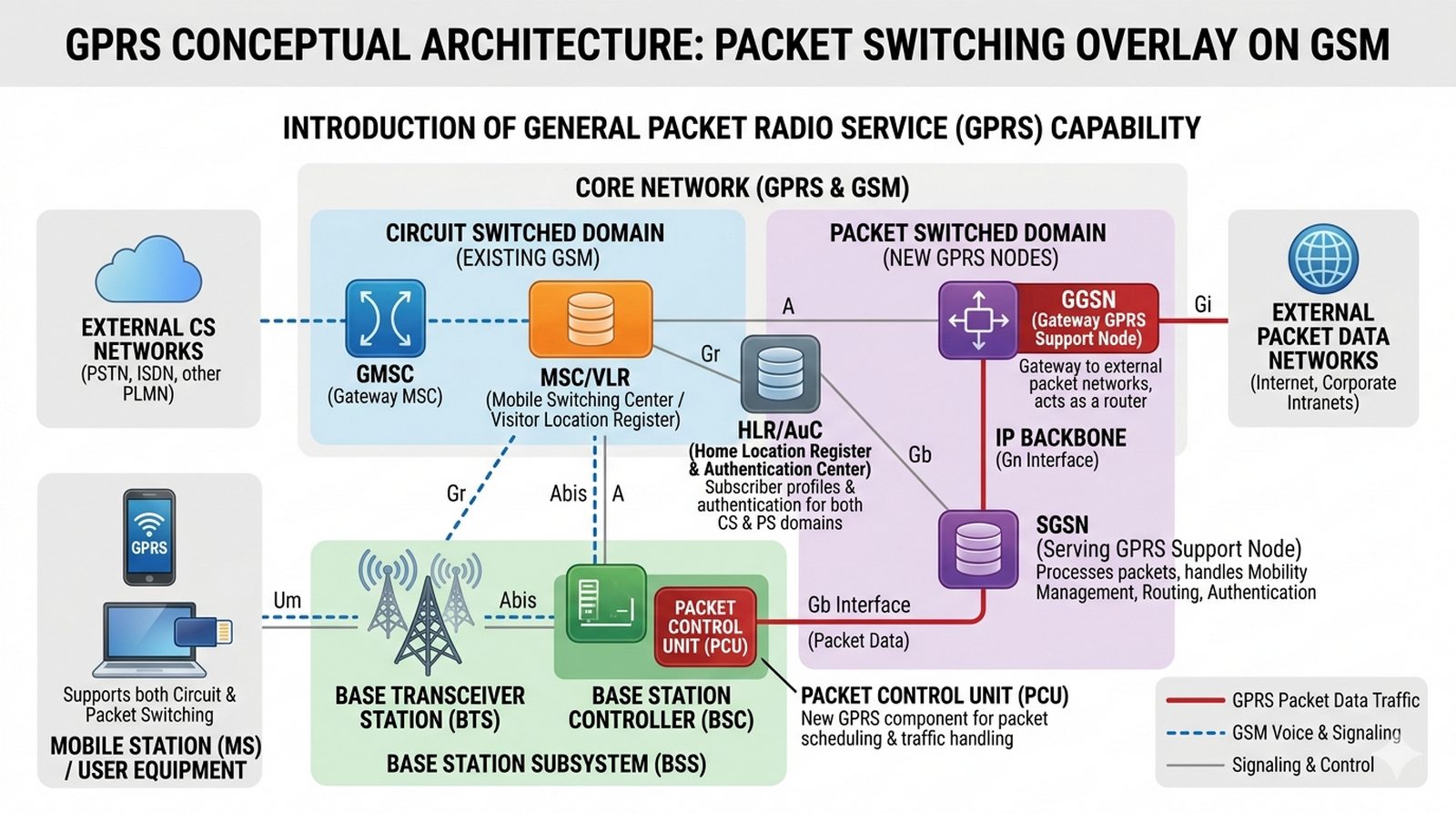

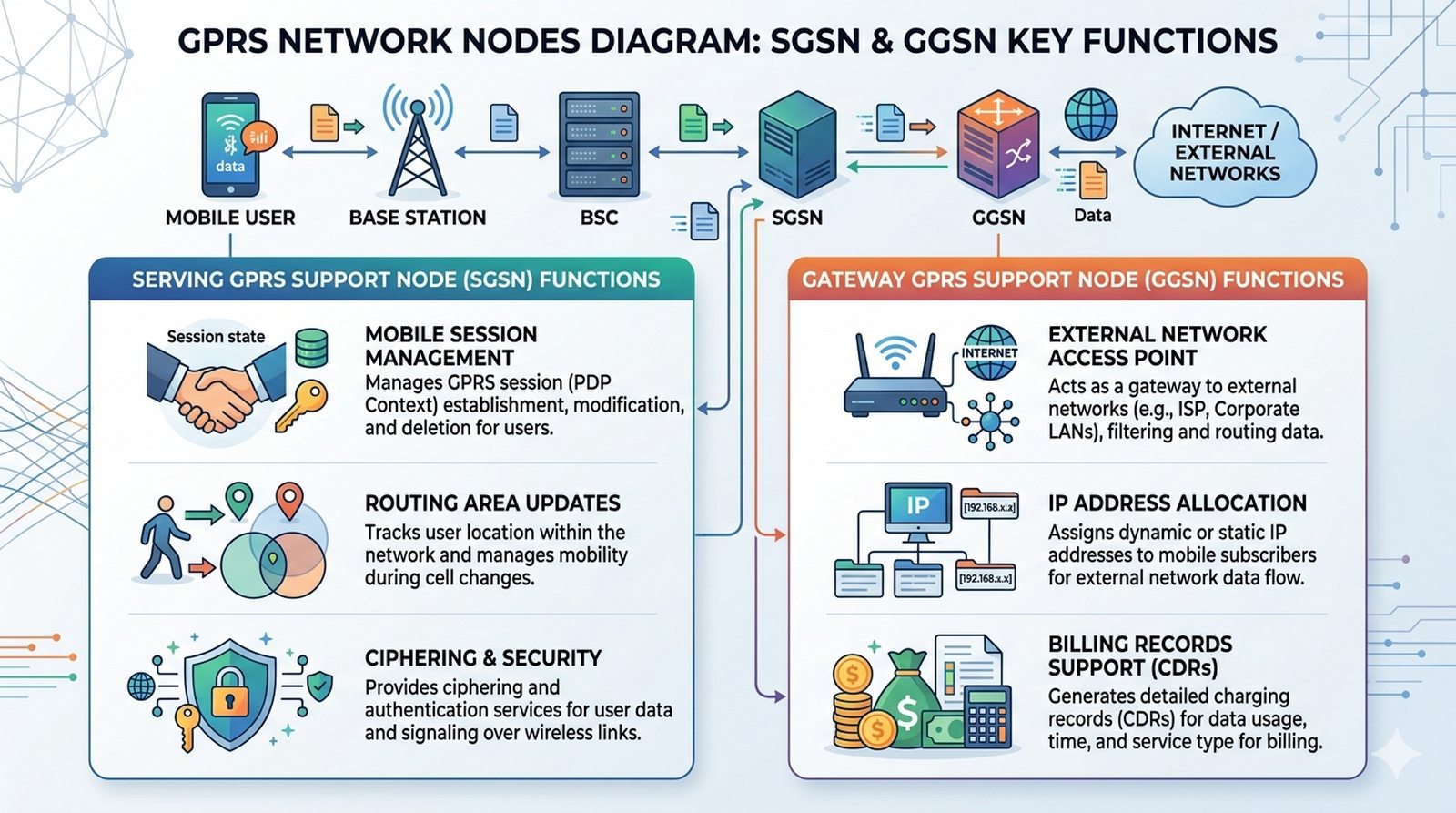

Architektura GPRS - Nowe węzły sieci

8 / 50

SGSN (Serving GPRS Support Node): Zarządza użytkownikami w danym obszarze.
GGSN (Gateway GPRS Support Node): Brama łącząca sieć komórkową z Internetem.
PCU (Packet Control Unit): Dodatek do stacji bazowych zarządzający ruchem pakietowym.
HLR: Rejestr abonentów rozszerzony o dane pakietowe i parametry QoS.

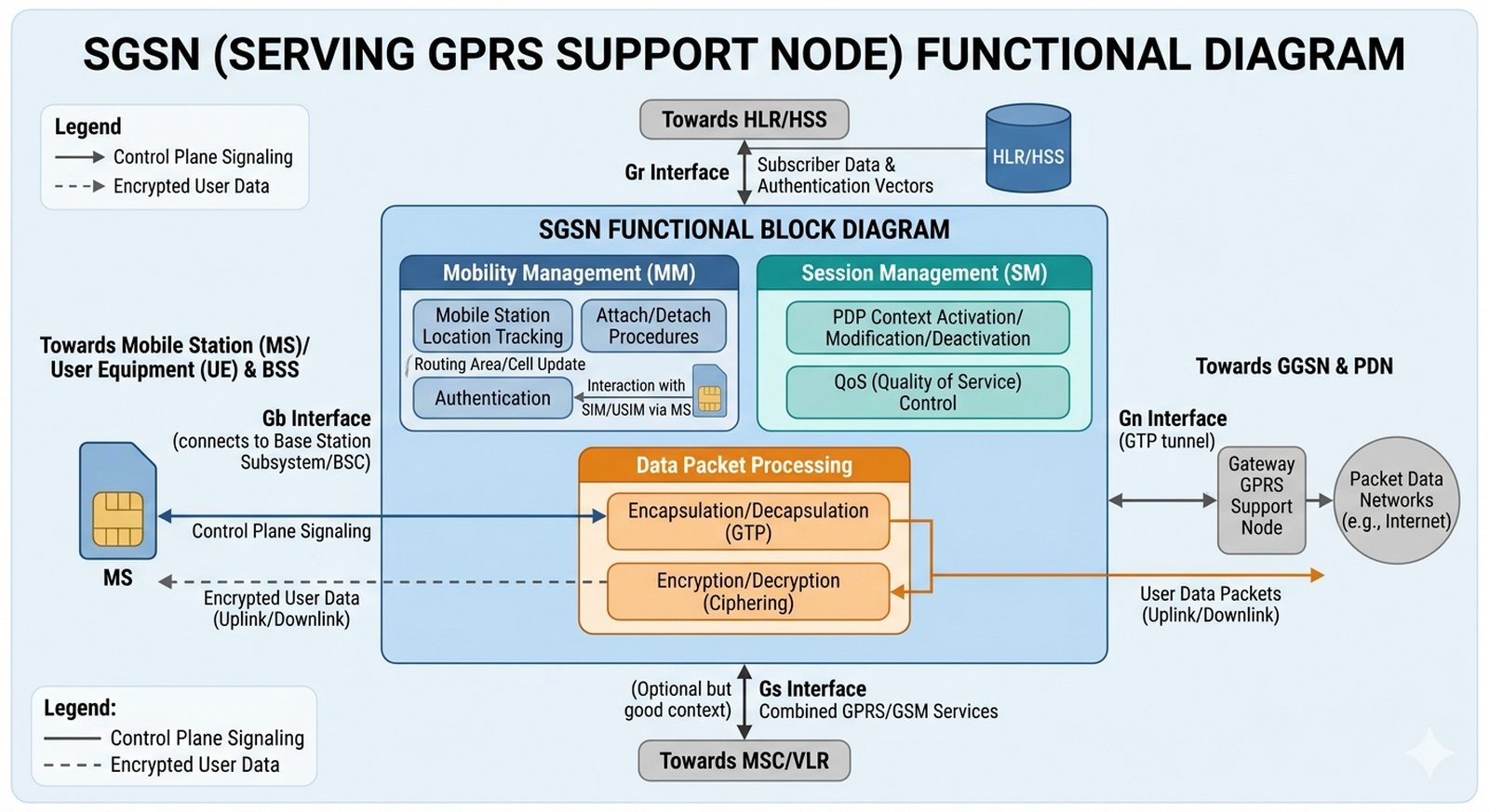

SGSN - Serce mobilności pakietowej

9 / 50

Odpowiednik centrali MSC, ale dedykowany wyłącznie dla pakietów danych.
Śledzi lokalizację terminali w jednostkach zwanych Routing Area (RA).
Odpowiada za szyfrowanie danych użytkownika i autoryzację sesji.
Realizuje funkcje filtrowania ruchu i zarządzania priorytetami QoS.
Komunikuje się z GGSN poprzez tunele GTP.

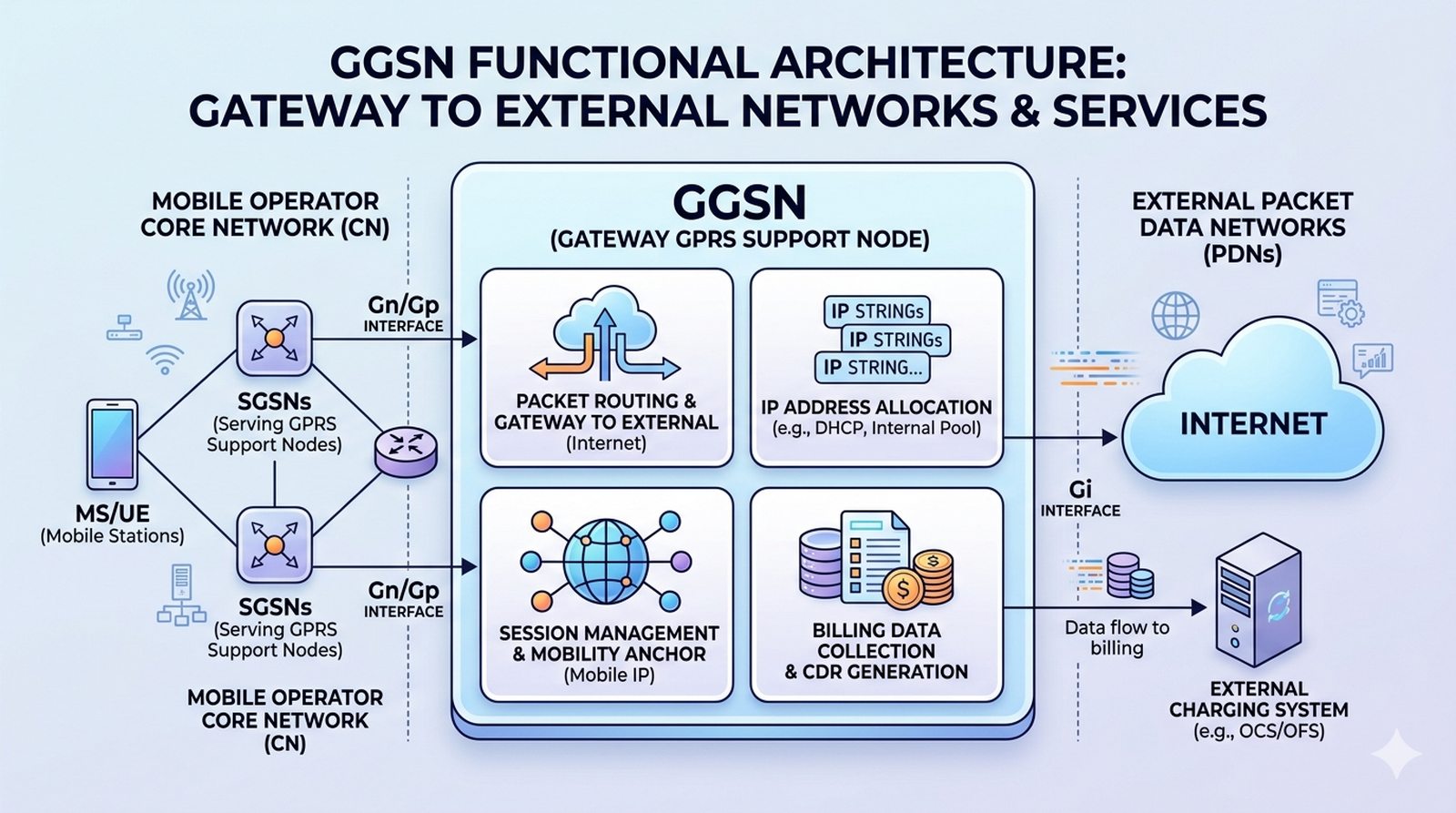

GGSN - Okno na świat zewnętrzny

10 / 50

Punkt styku z publicznymi sieciami IP (Interfejs Gi).
Przydziela terminalom adresy IP (statyczne lub z puli DHCP).
Zbiera dane o ruchu do celów bilingowych (naliczanie opłat).
Ukrywa architekturę sieci komórkowej przed światem zewnętrznym.
Działa jako "kotwica" – adres IP użytkownika nie zmienia się przy przechodzeniu między stacjami bazowymi.

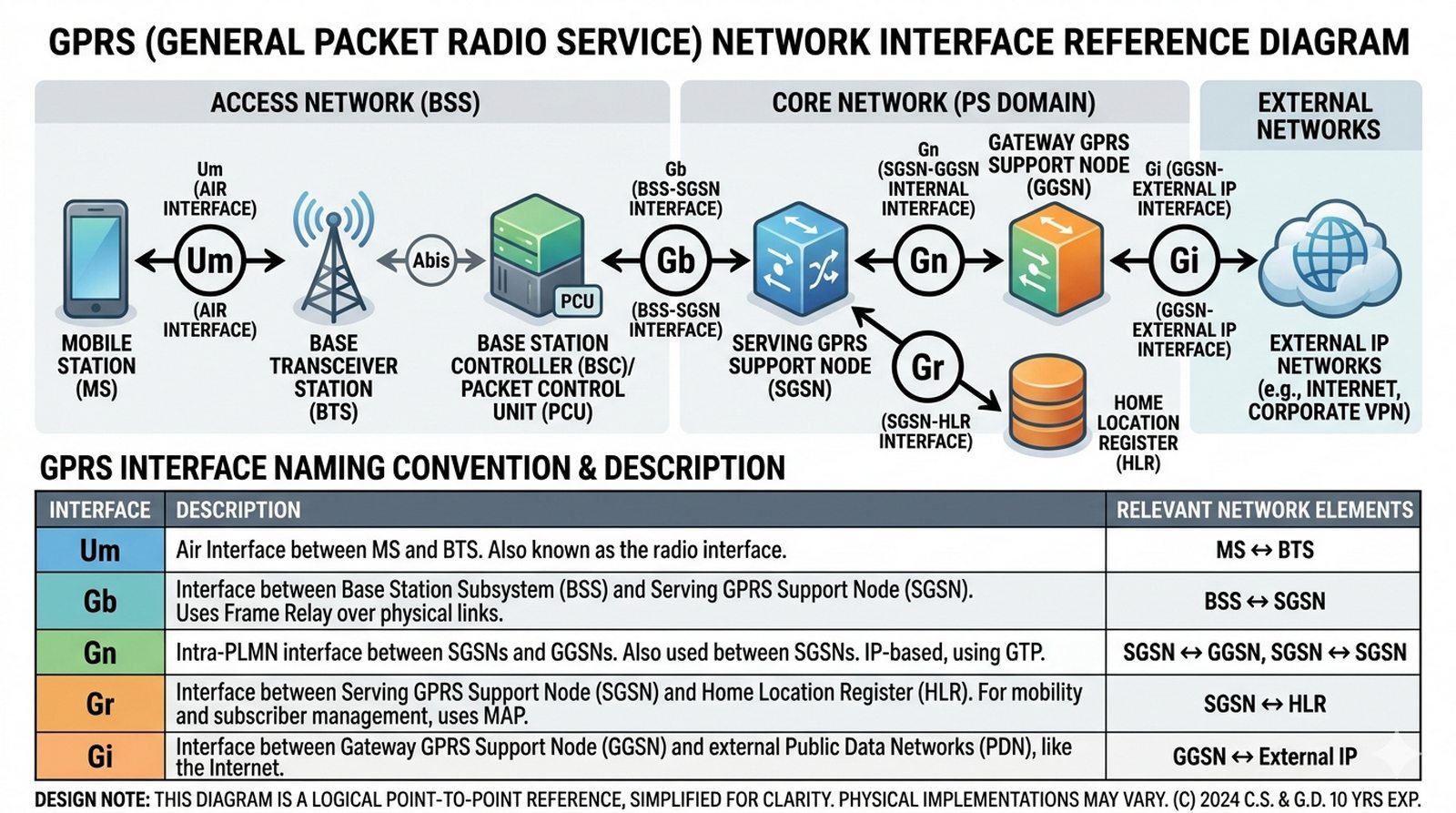

Interfejsy w systemie GPRS

11 / 50

Um: Interfejs radiowy (Terminal - Stacja Bazowa).
Gb: Połączenie między kontrolerem BSC a węzłem SGSN.
Gn: Połączenie między SGSN a GGSN (wewnątrz sieci operatora).
Gi: Połączenie GGSN z zewnętrznym światem (Internet).
Gr: Komunikacja SGSN z rejestrem HLR w celu pobrania profilu klienta.

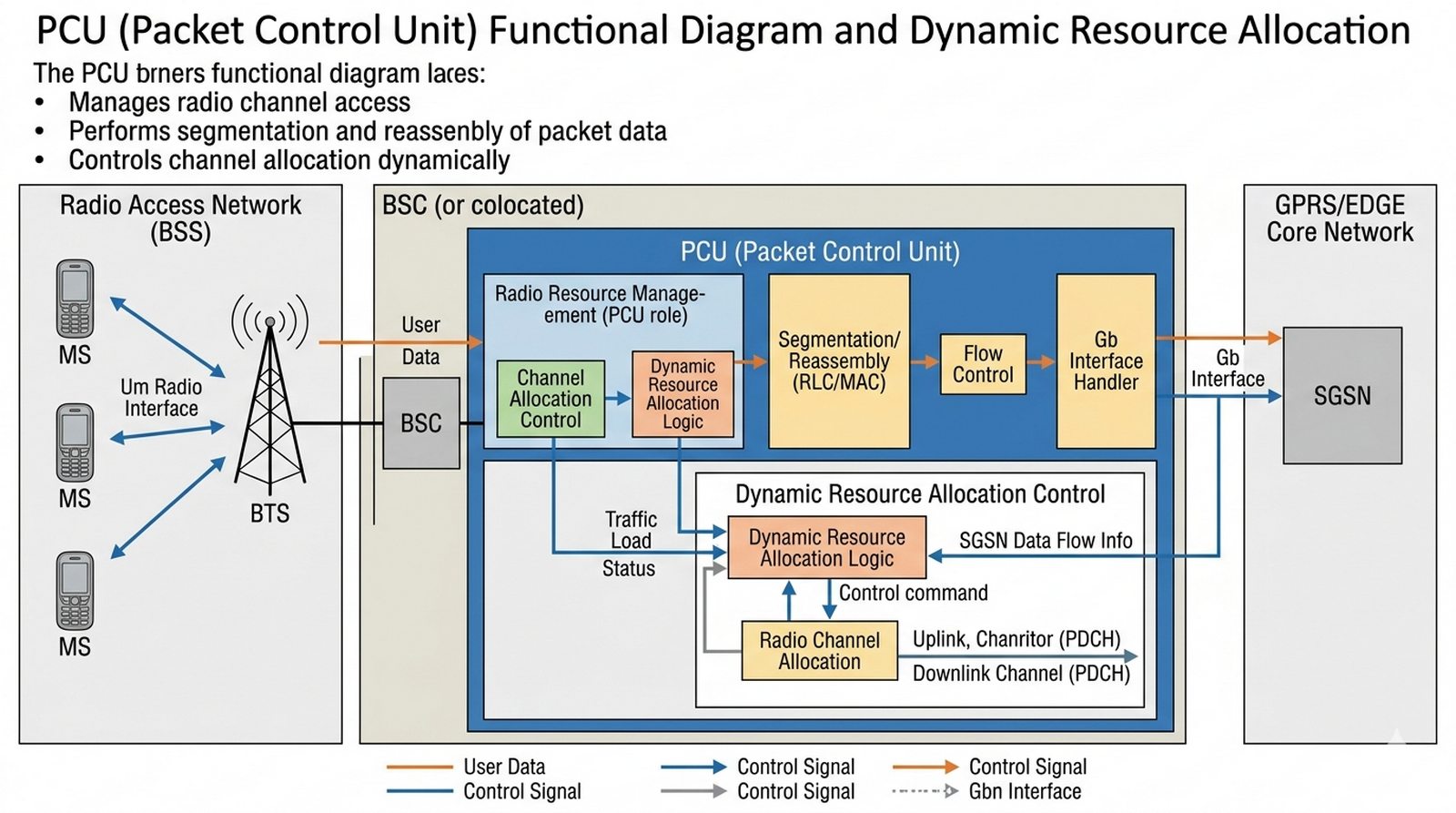

PCU - Packet Control Unit

12 / 50

Fizyczny moduł (często karta w BSC lub SGSN) zarządzający dostępem do kanałów radiowych.
Realizuje segmentację pakietów LLC na ramki radiowe RLC.
Zarządza retransmisjami w przypadku błędów (mechanizm ARQ).
Dynamicznie przydziela szczeliny czasowe użytkownikom zgłaszającym zapotrzebowanie.
To on decyduje, czy dana szczelina czasowa służy do głosu czy do danych.

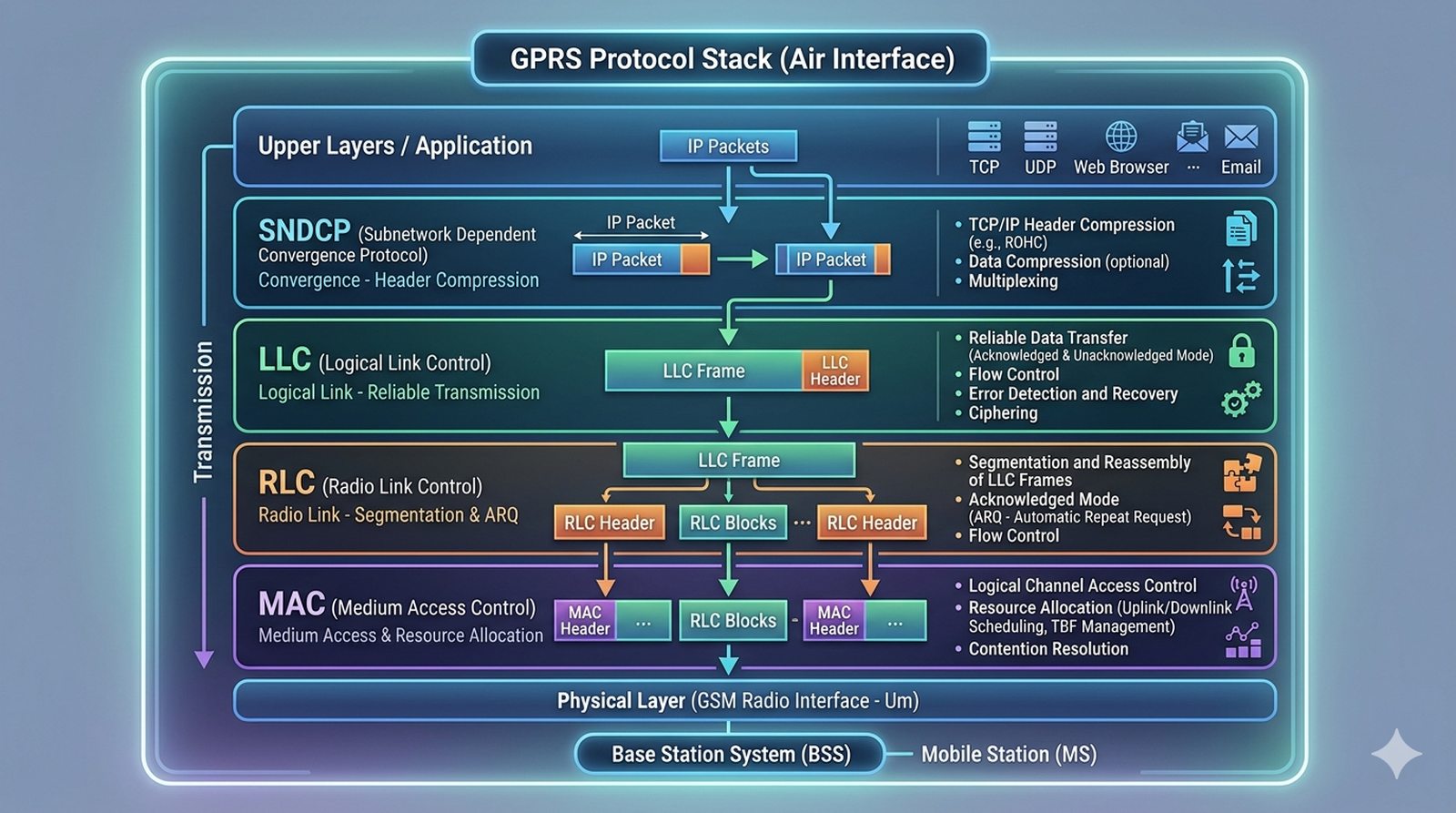

Stos protokołów GPRS (MS-SGSN)

13 / 50

SNDCP: Odpowiada za kompresję nagłówków IP i danych (TCP/UDP).
LLC (Logical Link Control): Zapewnia bezpieczne połączenie logiczne, niezależne od stacji bazowej.
RLC (Radio Link Control): Dzieli dane na bloki dopasowane do kanału radiowego.
MAC: Kontroluje dostęp wielu użytkowników do wspólnego medium radiowego.

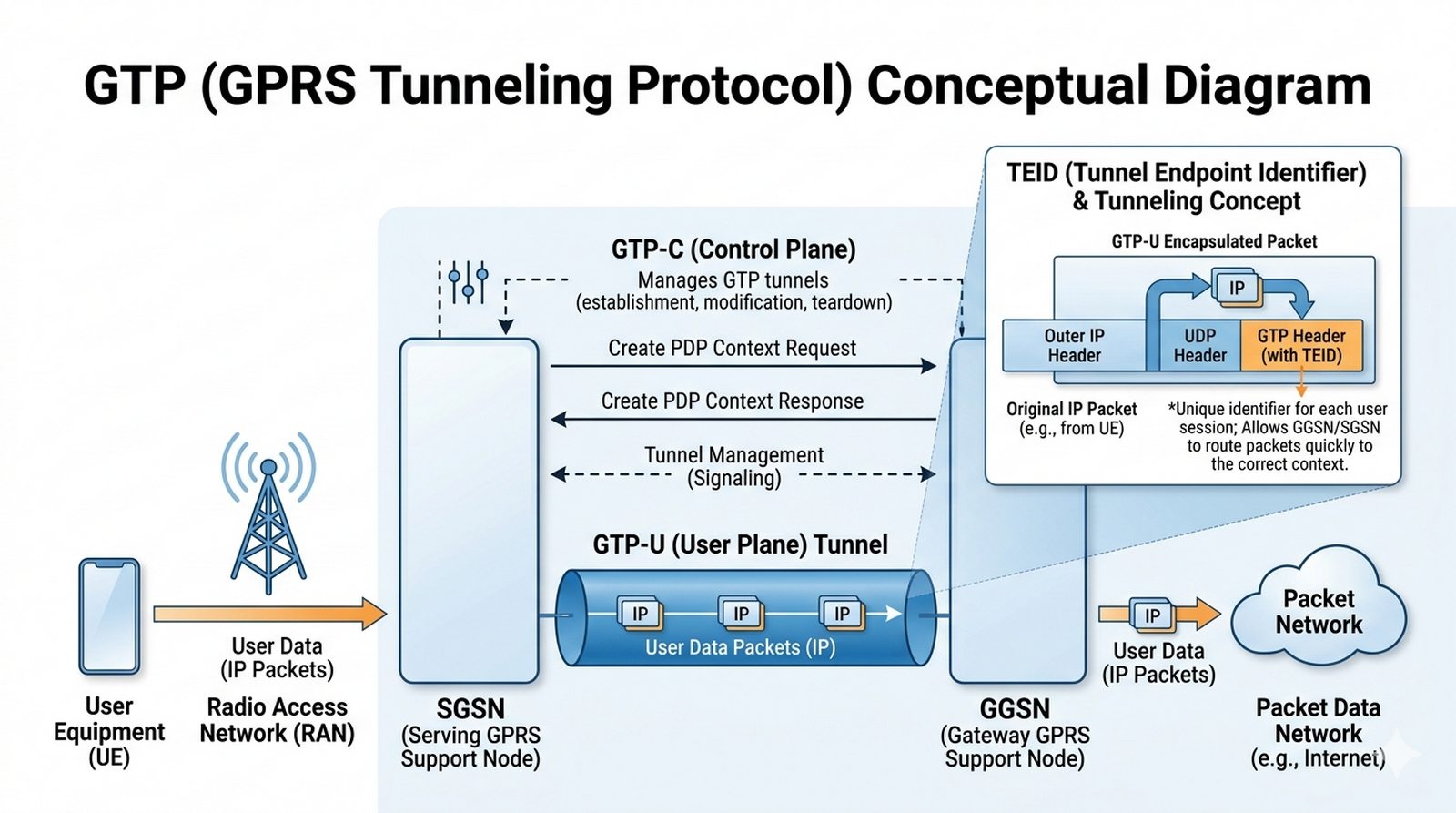

GTP - GPRS Tunnelling Protocol

14 / 50

Kluczowy protokół sieci rdzeniowej operatora.
"Pakuje" pakiety IP użytkownika w pakiety UDP/IP sieci operatora.
GTP-C (Control): Sygnalizacja, tworzenie i usuwanie sesji (tuneli).
GTP-U (User): Faktyczny transport danych między SGSN a GGSN.
Umożliwia łatwe zarządzanie ruchem milionów użytkowników w jednej sieci IP.

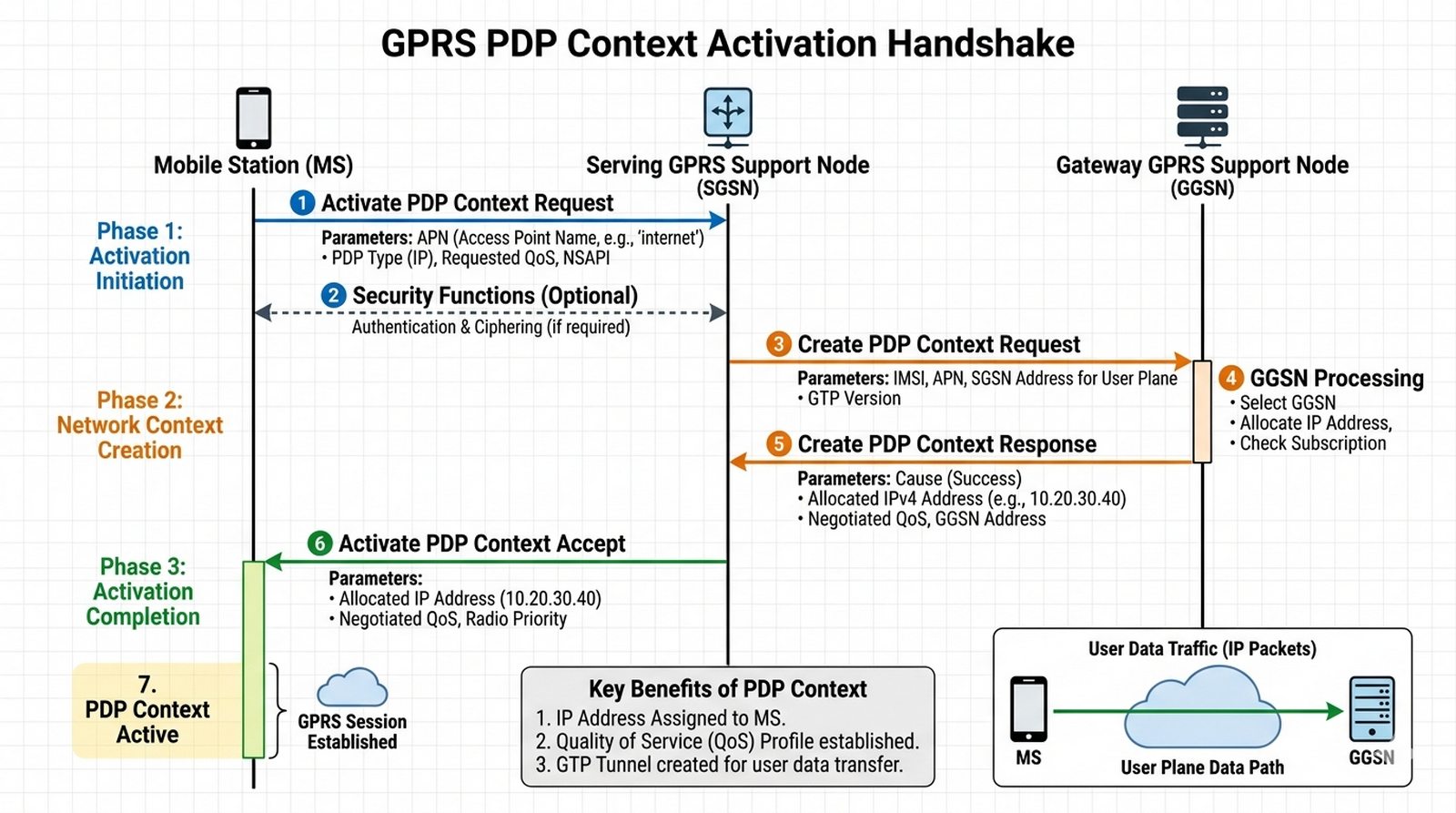

Zarządzanie sesją (PDP Context)

15 / 50

Przed rozpoczęciem transmisji MS musi aktywować tzw. Kontekst PDP.
Użytkownik podaje nazwę APN (Access Point Name), która definiuje sieć docelową (np. 'internet').
W wyniku aktywacji powstaje powiązanie między adresem IP terminala a tunelem GTP.
Podczas sesji negocjowane są parametry jakości usług (QoS).

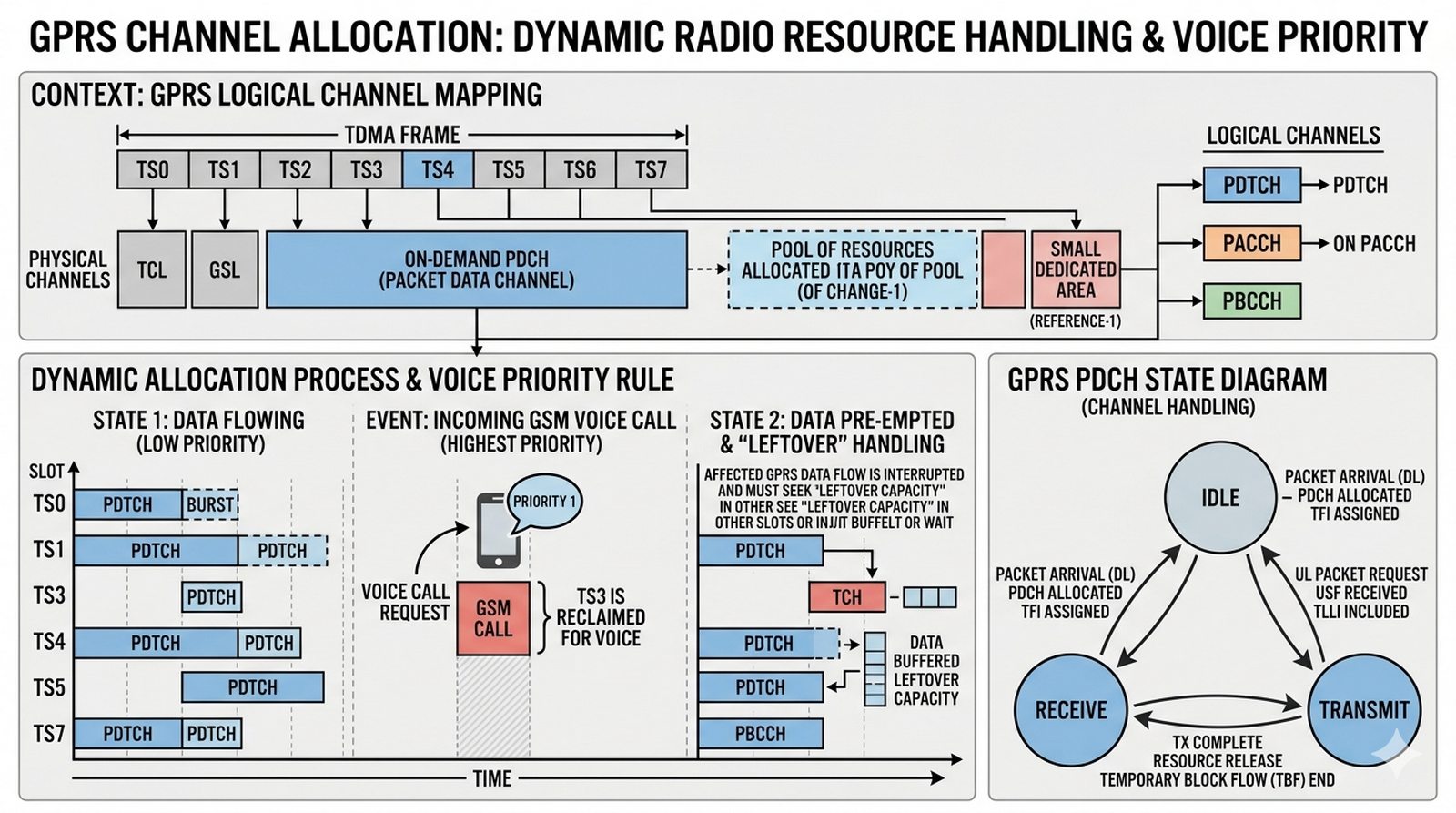

Warstwa fizyczna: Kanały PDCH

16 / 50

W GPRS szczeliny czasowe GSM nazywamy PDCH (Packet Data Channel).
Kanały te mogą być dedykowane na stałe dla danych lub przydzielane dynamicznie (On-demand).
Operatorzy stosują tzw. GPRS Overbooking – zakładają, że nie wszyscy będą wysyłać dane jednocześnie.
Priorytet ma zawsze głos – w godzinach szczytu liczba dostępnych kanałów danych drastycznie spada.

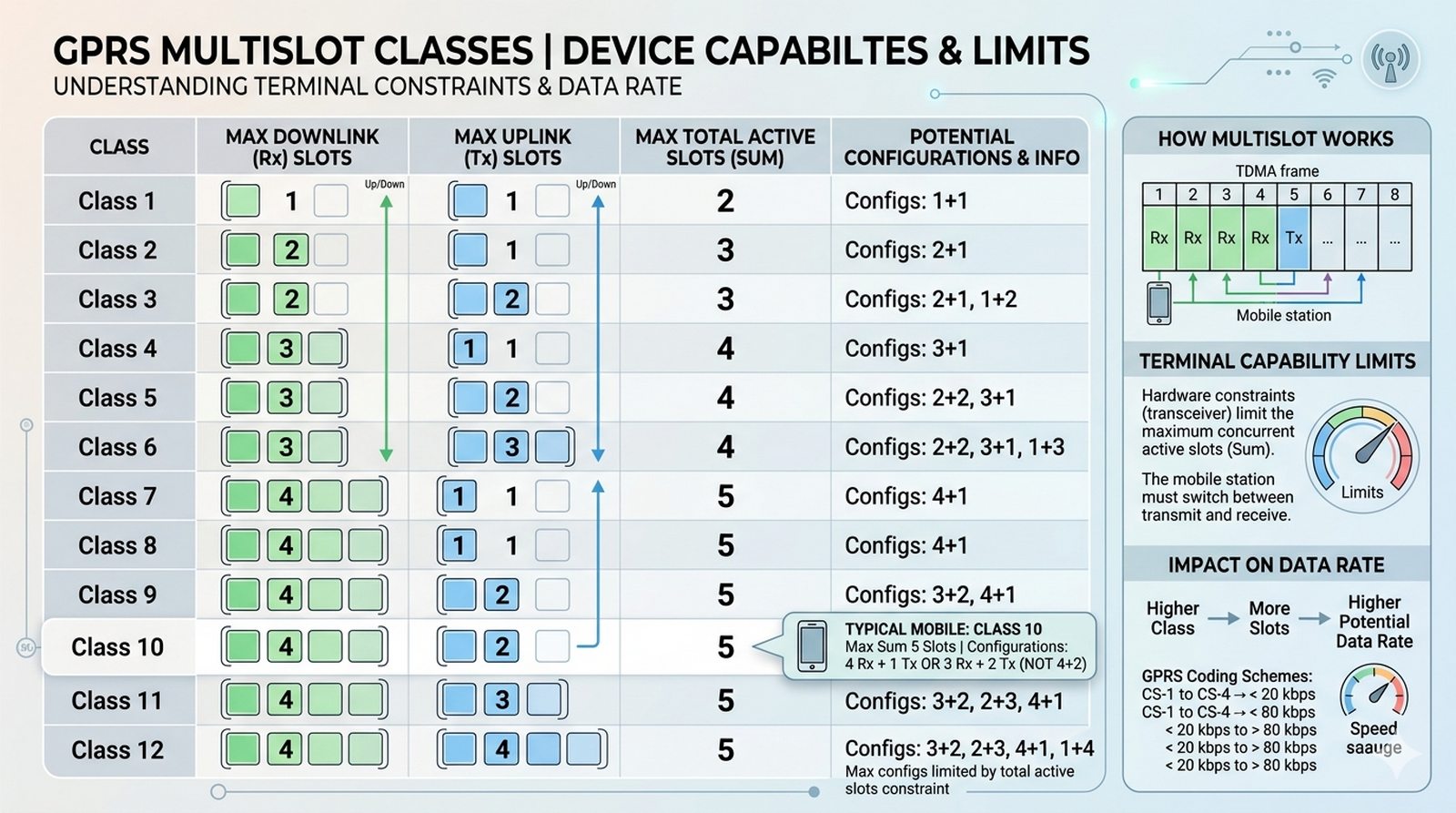

Multislot Classes - Agregacja zasobów

17 / 50

Pojedyncza szczelina czasowa to zbyt mało dla Internetu.
Urządzenia GPRS dzielą się na klasy w zależności od tego, ile szczelin potrafią obsłużyć jednocześnie.
Klasa 10: 4 sloty w dół (Downlink), 2 w górę (Uplink), ale max 5 jednocześnie.
Większa liczba slotów = wyższa prędkość, ale większe zużycie baterii.
Większość modemów GPRS to klasa 10 lub 12.

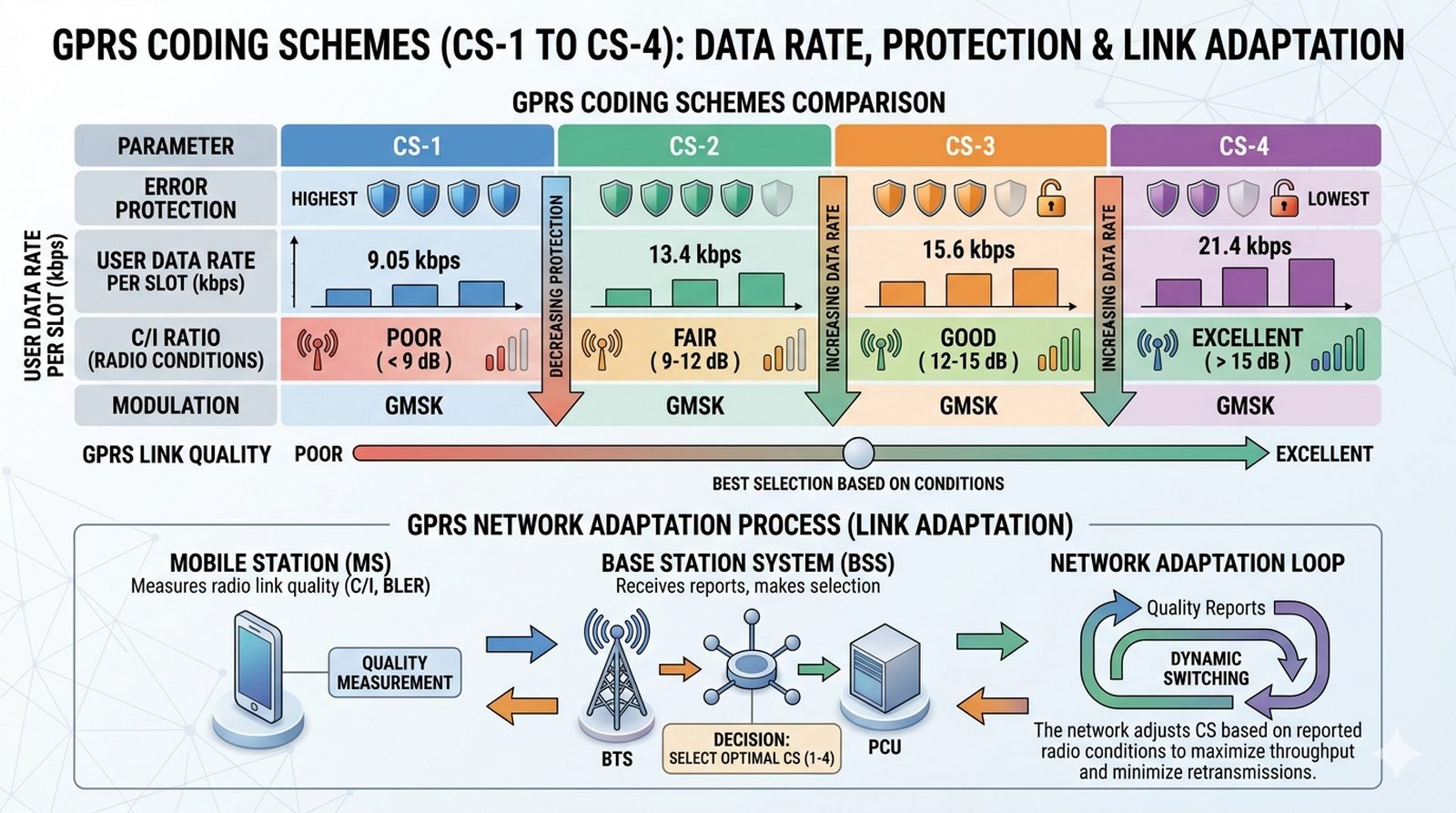

Schematy kodowania kanałowego (CS)

18 / 50

CS-1: Najwyższa ochrona (dużo bitów nadmiarowych) – prędkość 9.05 kbps/slot.
CS-2: Standardowe warunki – prędkość 13.4 kbps/slot.
CS-3: Dobre warunki – prędkość 15.6 kbps/slot.
CS-4: Brak korekcji błędów – prędkość 21.4 kbps/slot (tylko przy bardzo silnym sygnale).
Sieć automatycznie dobiera schemat w zależności od jakości sygnału (Link Adaptation).

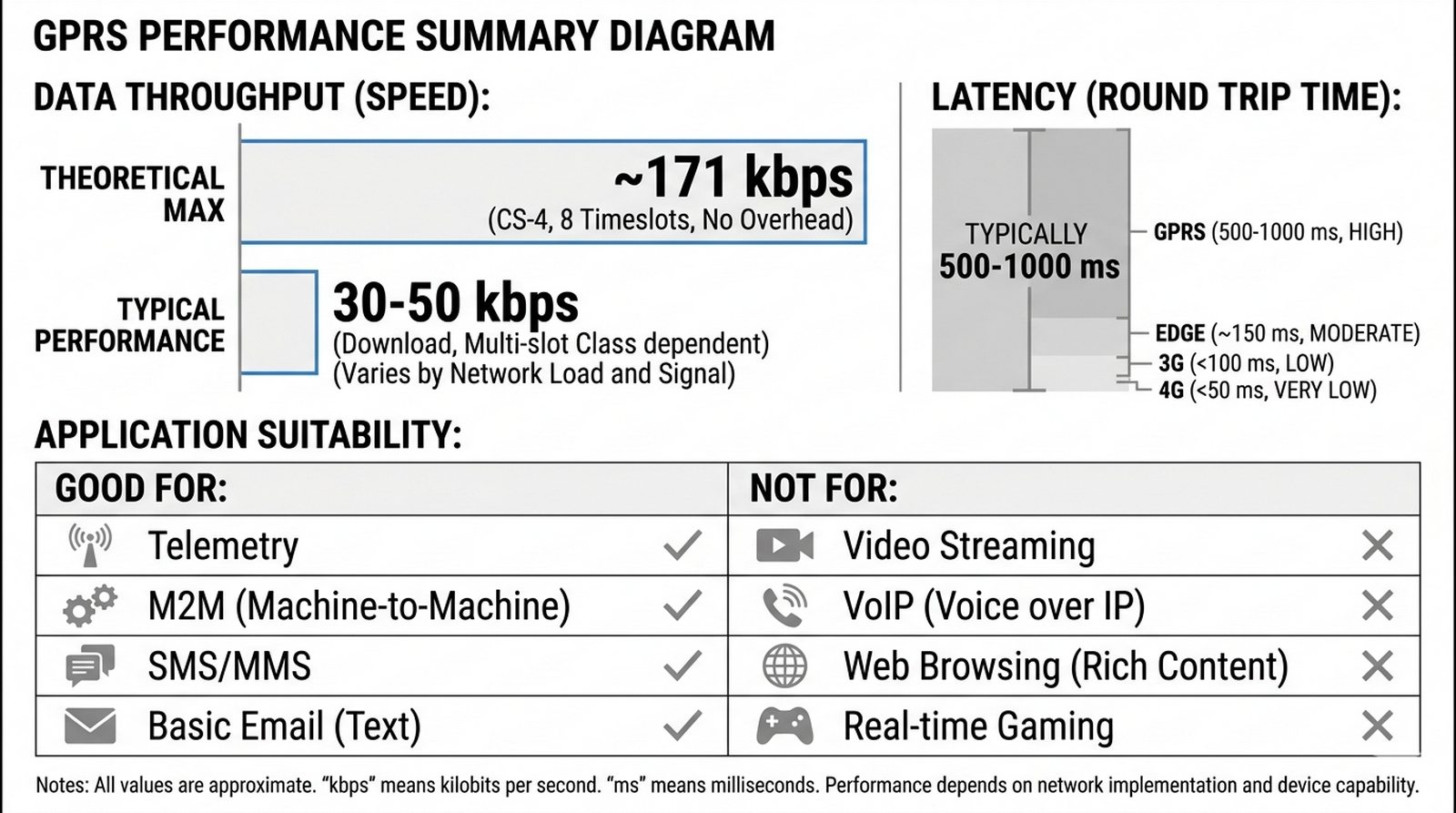

GPRS - Podsumowanie technologiczne

19 / 50

Maks. prędkość teoretyczna: ~171 kbps (8x CS-4) – praktycznie nieosiągalna.
Realna prędkość: 30-50 kbps (odpowiednik modemu telefonicznego).
Opóźnienia (Latency): Bardzo wysokie, rzędu 500-1000 ms.
Zastosowanie: Idealne dla telemetrii, monitoringu GPS i prostych systemów alarmowych.
Fundament dla wszystkich kolejnych systemów pakietowych.

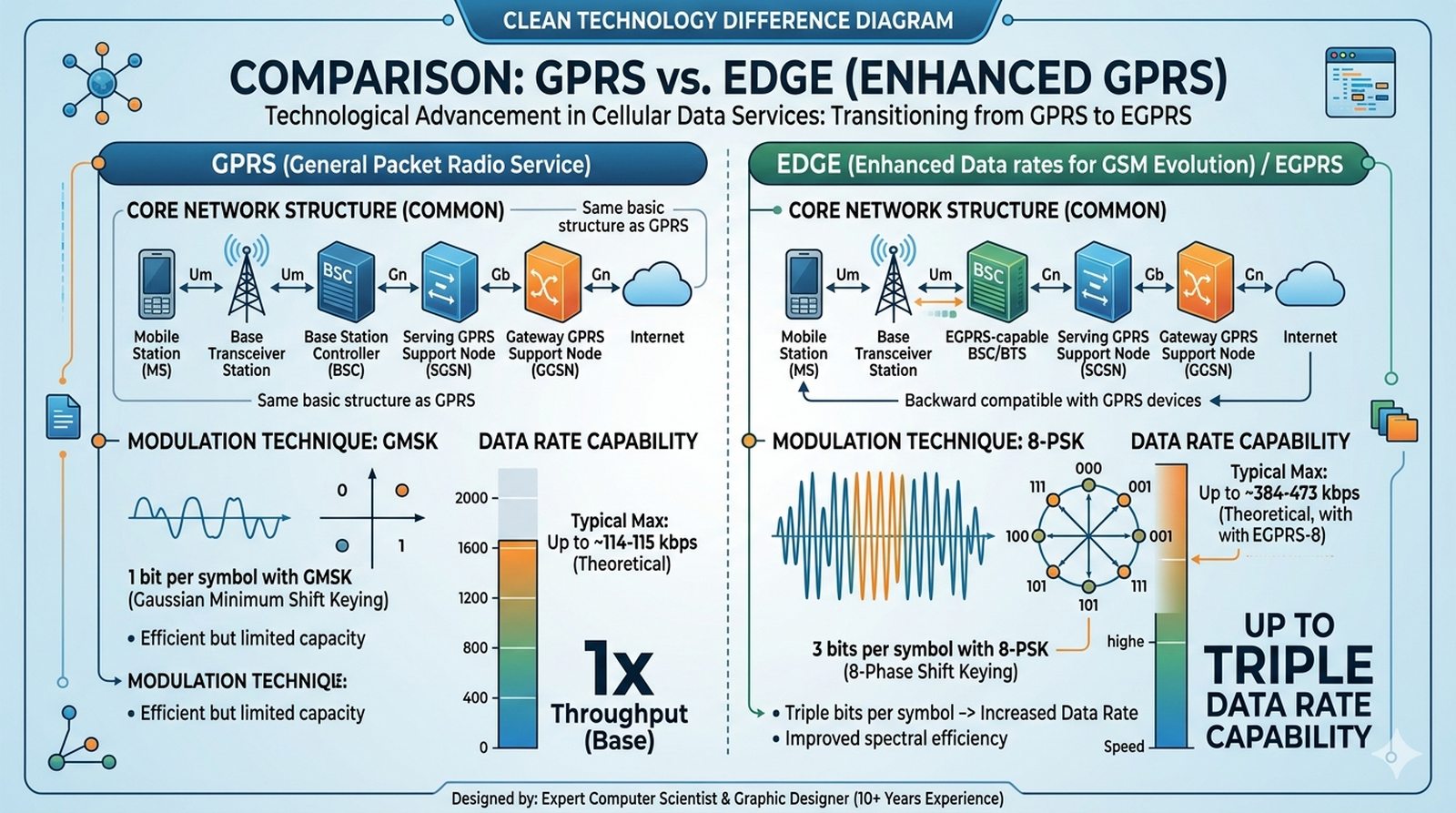

EDGE (2.75G) - Nowy wymiar 2G

20 / 50

Enhanced Data rates for GSM Evolution: Często nazywany "GPRS na sterydach".
Nie wymaga nowej sieci – to ewolucja istniejących systemów GSM.
Główną innowacją jest zmiana sposobu modulacji fali radiowej.
Pozwala na znaczne zwiększenie prędkości bez zakupu nowych częstotliwości.
Most do systemów trzeciej generacji (3G).

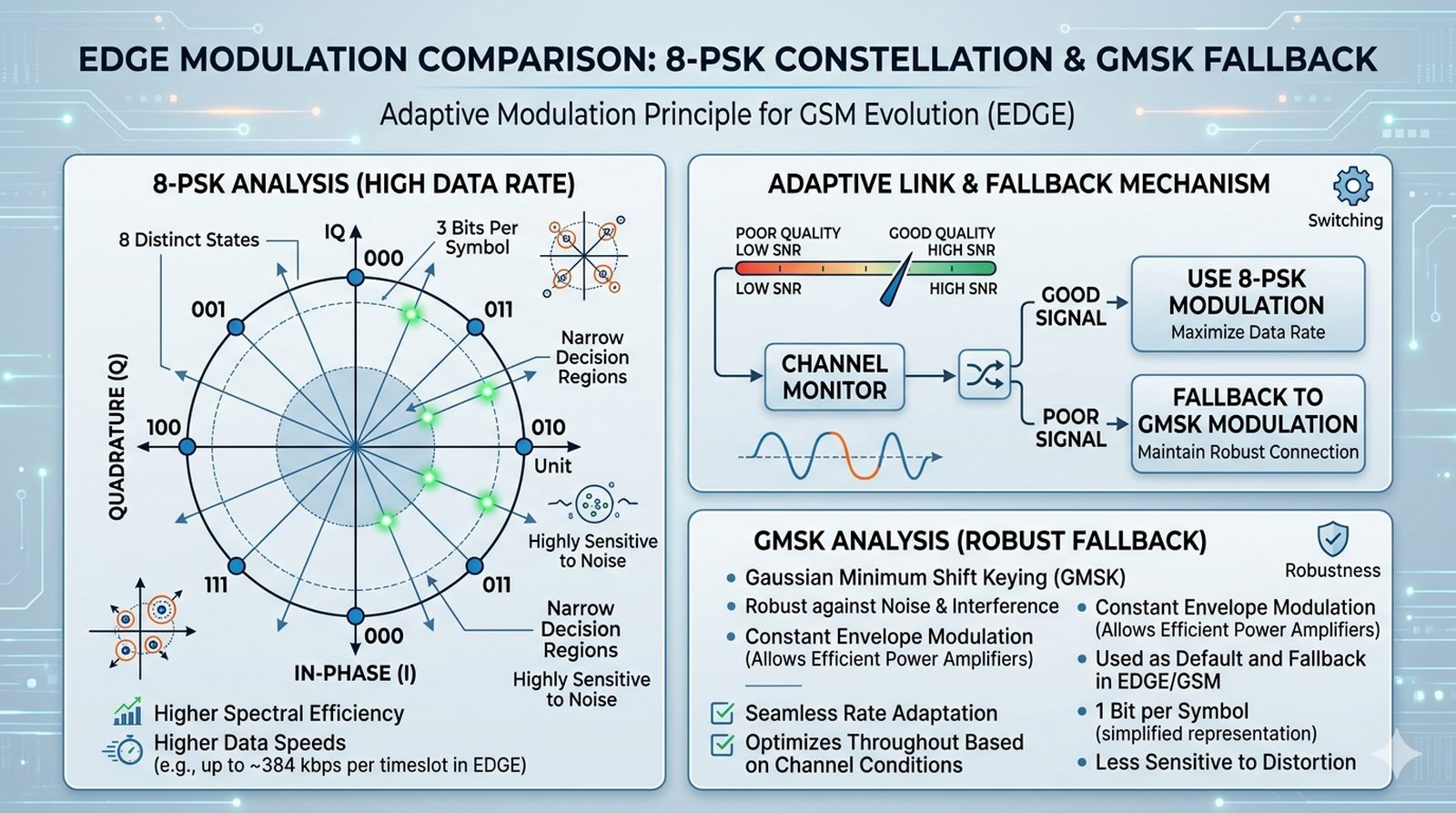

Modulacja 8-PSK vs GMSK

21 / 50

GPRS używa modulacji GMSK (1 bit na 1 symbol radiowy).
EDGE wprowadza modulację 8-PSK (3 bity na 1 symbol radiowy).
Teoretycznie potraja to prędkość transmisji przy tym samym pasmie 200 kHz.
Wada: 8-PSK jest znacznie bardziej czułe na zakłócenia i wymaga lepszych warunków radiowych.
Gdy sygnał słabnie, system EDGE wraca do bezpiecznej modulacji GMSK.

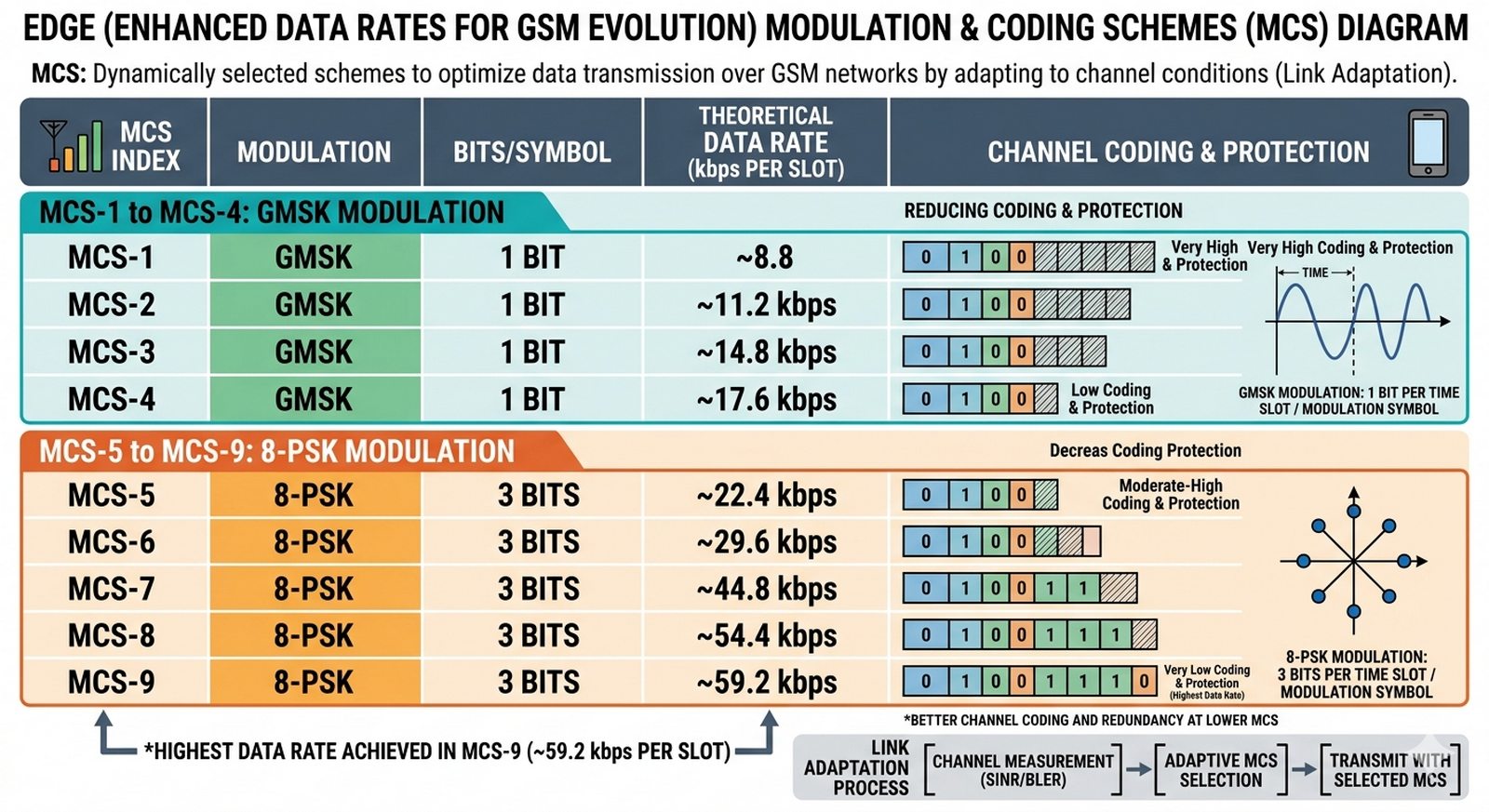

Schematy MCS (Modulation and Coding)

22 / 50

EDGE definiuje 9 nowych schematów kodowania (MCS-1 do MCS-9).
MCS-1 do MCS-4: Wykorzystują modulację GMSK (zgodność z GPRS).
MCS-5 do MCS-9: Wykorzystują modulację 8-PSK.
Najwyższy schemat MCS-9 oferuje 59.2 kbps na jedną szczelinę czasową.
Adaptacja łącza zachodzi co 20 ms, co pozwala na błyskawiczne reagowanie na zmiany sygnału.

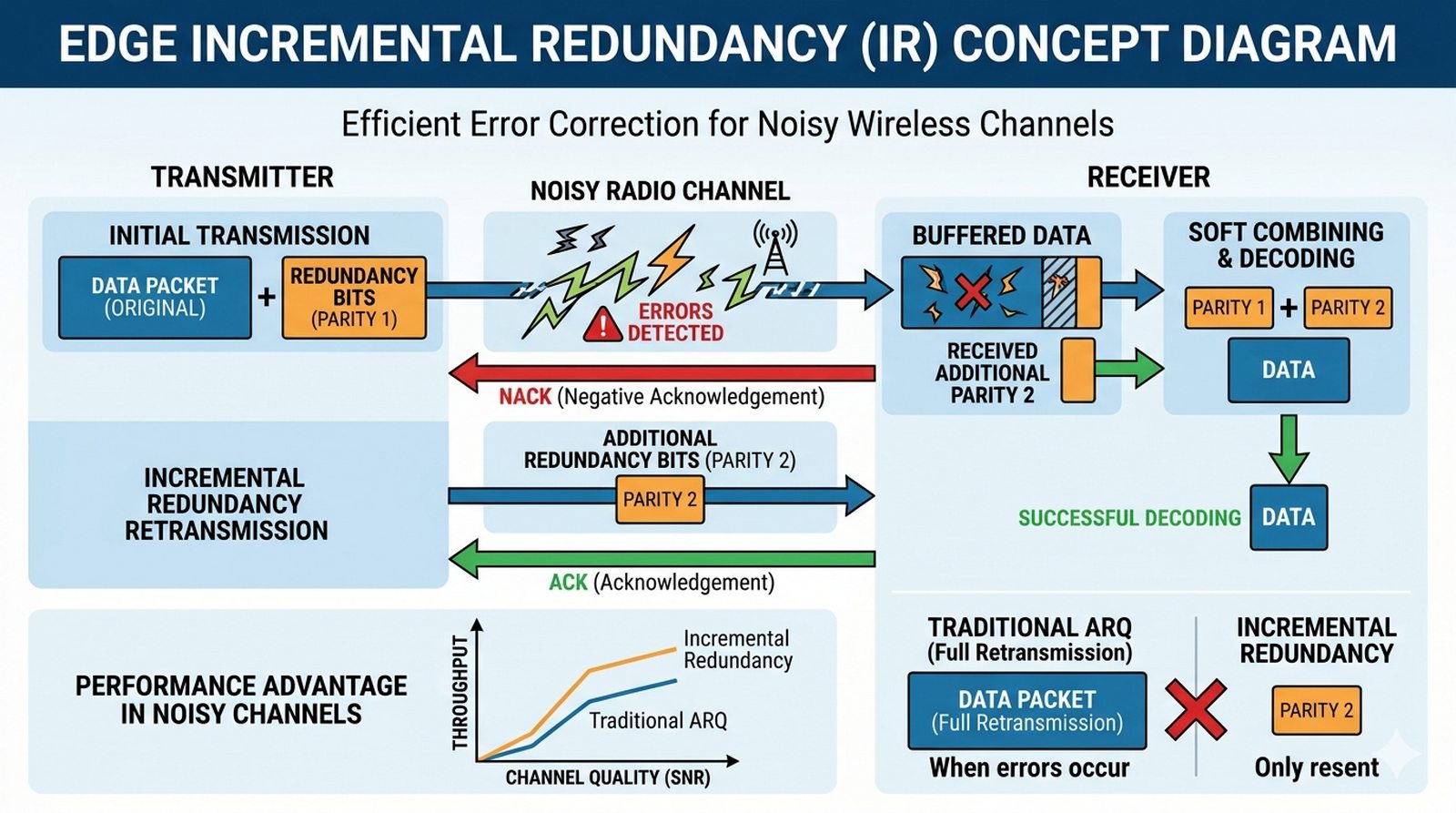

Technika Incremental Redundancy

23 / 50

W EDGE wprowadzono inteligentniejszą retransmisję danych (EGPRS).
Przy błędzie nie wysyła się całego bloku od nowa.
Wysyła się tylko dodatkowe bity korekcyjne, które pozwalają odbiornikowi "naprawić" pierwotnie uszkodzony pakiet.
Pozwala to na znacznie efektywniejsze wykorzystanie pasma radiowego w trudnych warunkach.

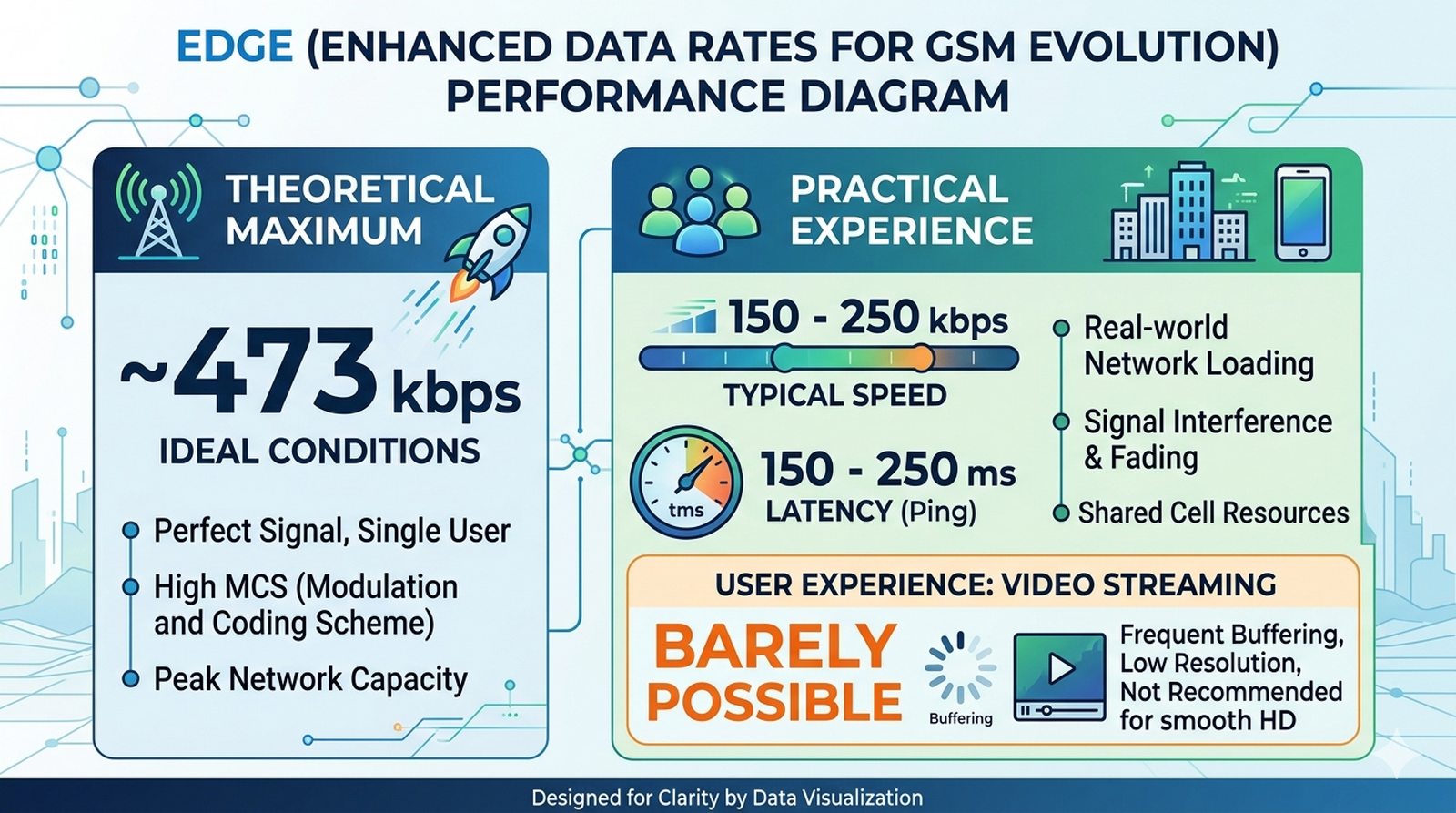

Osiągi EDGE w praktyce

24 / 50

Teoretycznie: Do 473 kbps (agregacja 8 slotów MCS-9).
W praktyce: Użytkownik widzi zazwyczaj 150-250 kbps.
Latencja: Spada do poziomu ok. 150-250 ms.
Umożliwiło to pierwsze sensowne usługi streamingu audio i przeglądanie "lekkich" wersji stron WWW.
Nadal szeroko stosowane jako zasięg rezerwowy na terenach wiejskich.

3G: System UMTS

25 / 50

Universal Mobile Telecommunications System: Skok cywilizacyjny w komunikacji.
Zupełnie nowa technologia radiowa, wymagająca nowych stacji bazowych i telefonów.
Głównym celem było dostarczenie szerokopasmowego Internetu (Multimedia).
Praca w wysokich częstotliwościach (2100 MHz) – mniejszy zasięg, ale większa pojemność.
Standard 3GPP łączący świat mobilny ze światem IP.

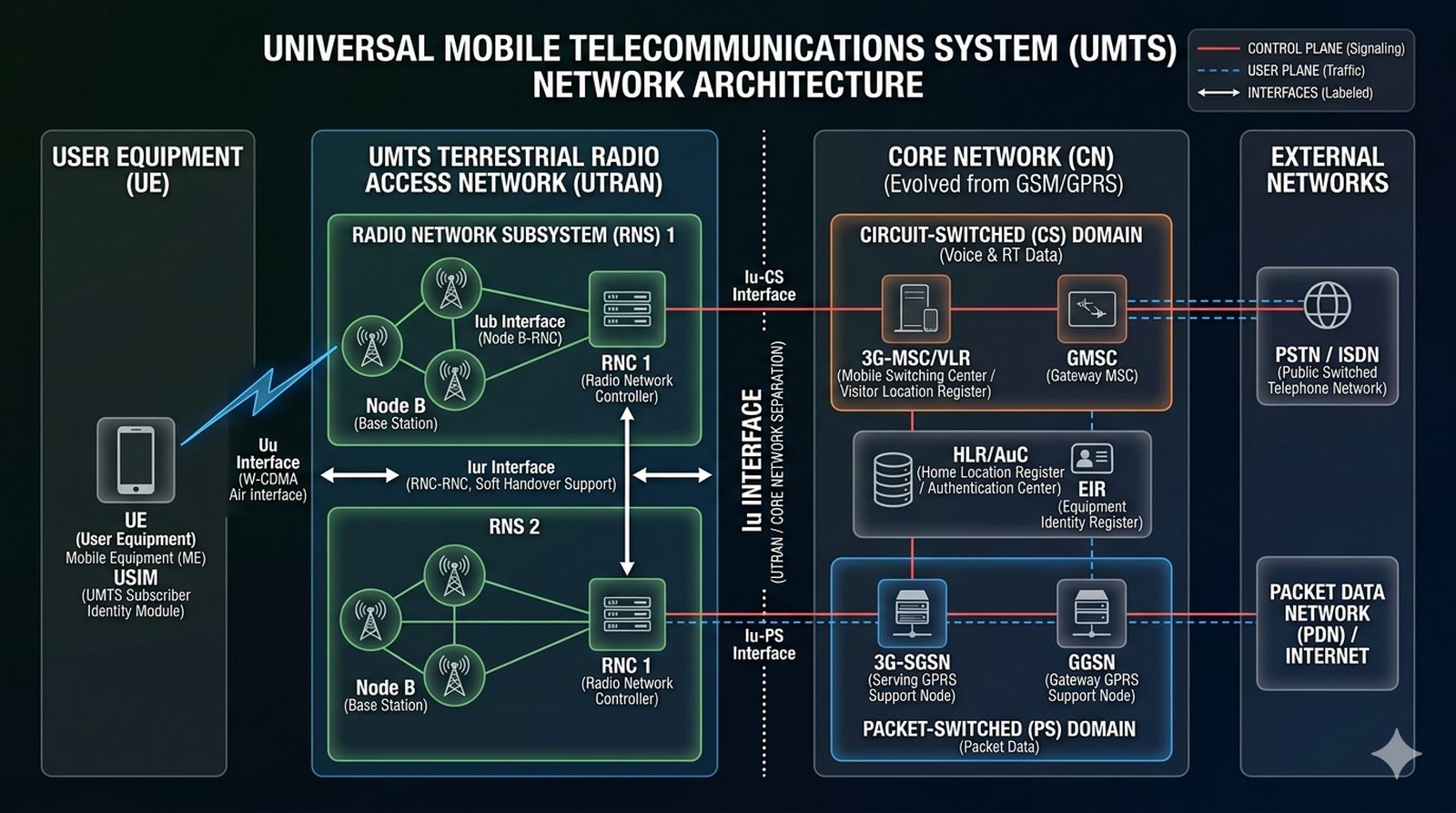

Struktura sieci UMTS (UTRAN)

26 / 50

UE (User Equipment): Terminal (telefon, modem).
NodeB: Stacja bazowa (odpowiednik BTS).
RNC (Radio Network Controller): Kontroler zarządzający grupą stacji NodeB.
Core Network: Podzielona na domenę komutacji łączy (dla głosu) i pakietów (dla danych).
Dalsza ewolucja węzłów SGSN i GGSN znanych z GPRS.

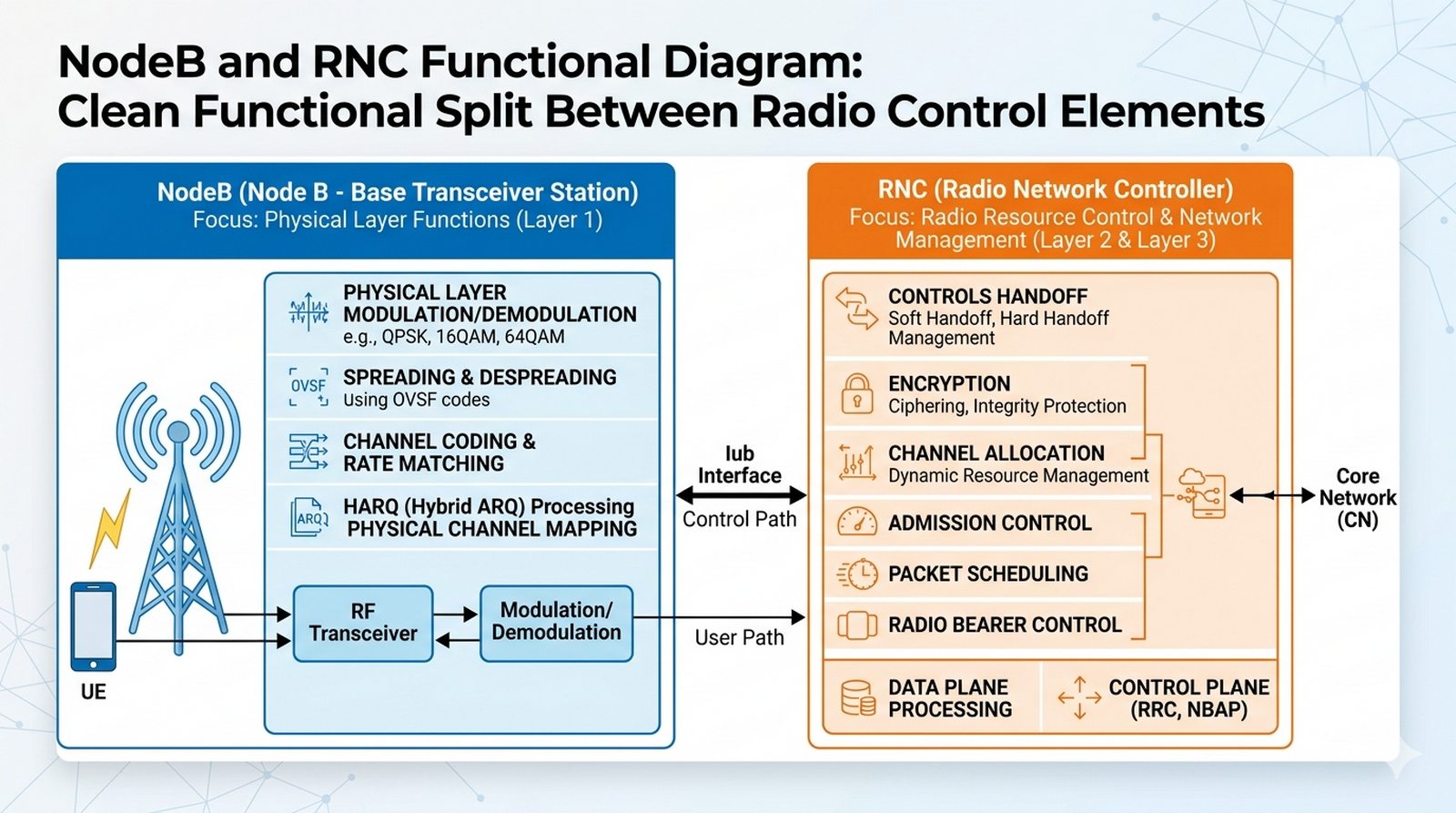

NodeB i RNC - Podział obowiązków

27 / 50

NodeB: Odpowiada za warstwę fizyczną, modulację, sterowanie mocą i odbiór sygnału radiowego.
RNC: Prawdziwy "mózg" sieci radiowej. Zarządza kanałami, szyfrowaniem, handoverem i alokacją kodów.
RNC decyduje, jaką prędkość otrzyma dany użytkownik w zależności od obciążenia komórki.
NodeB jest znacznie prostsze niż późniejsze stacje LTE.

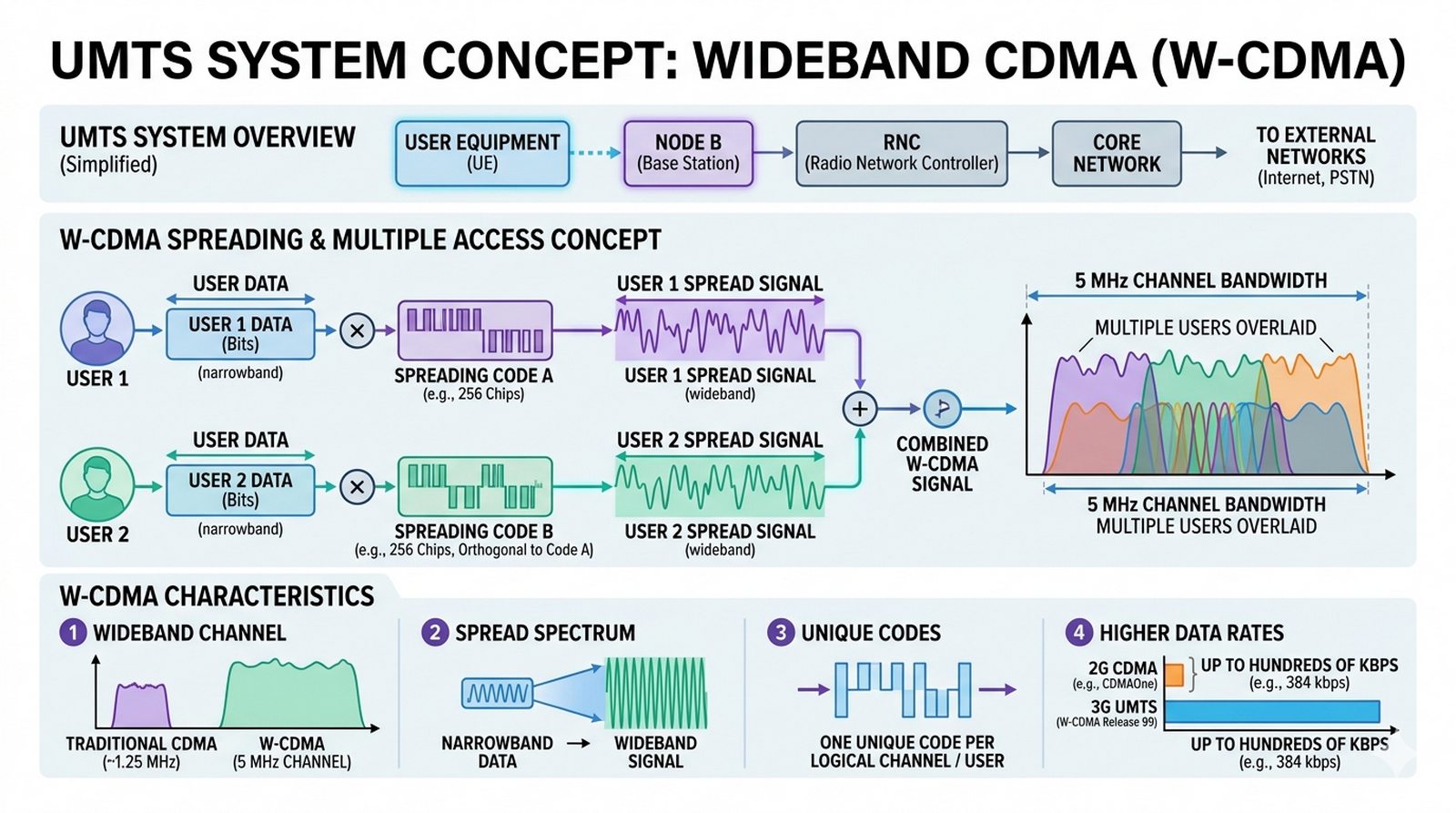

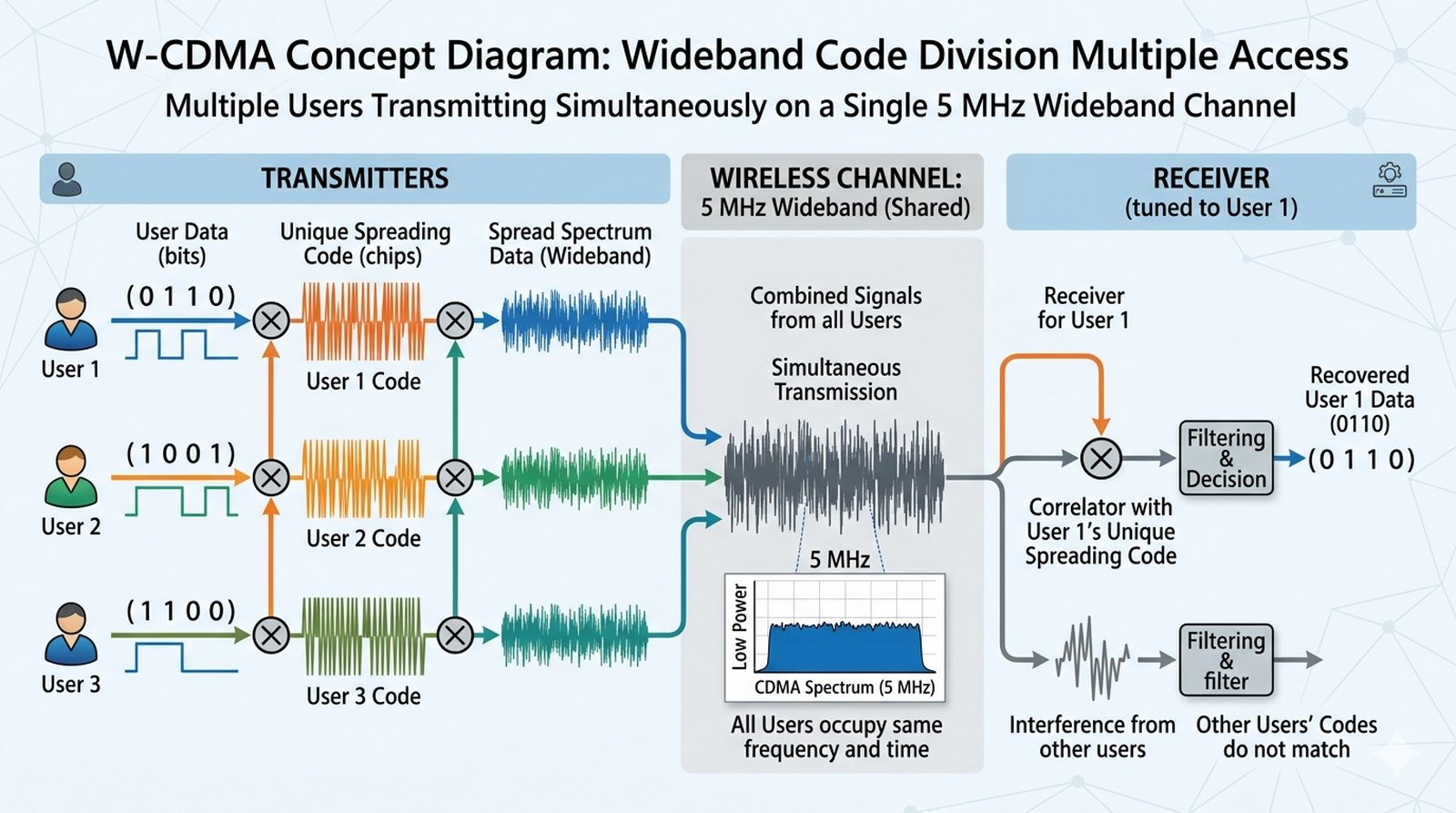

W-CDMA - Podstawa dostępu radiowego

28 / 50

Wideband Code Division Multiple Access: Szerokopasmowy dostęp z podziałem kodowym.
Zamiast szczelin czasowych, każdy użytkownik używa unikalnego kodu matematycznego.
Wszyscy nadają w tym samym czasie na tym samym pasmie (5 MHz).
Sygnał użytkownika jest "rozpraszany" w szerokim paśmie, co czyni go odpornym na zakłócenia.
Zjawisko "Cell Breathing" – zasięg stacji maleje wraz ze wzrostem liczby aktywnych użytkowników.

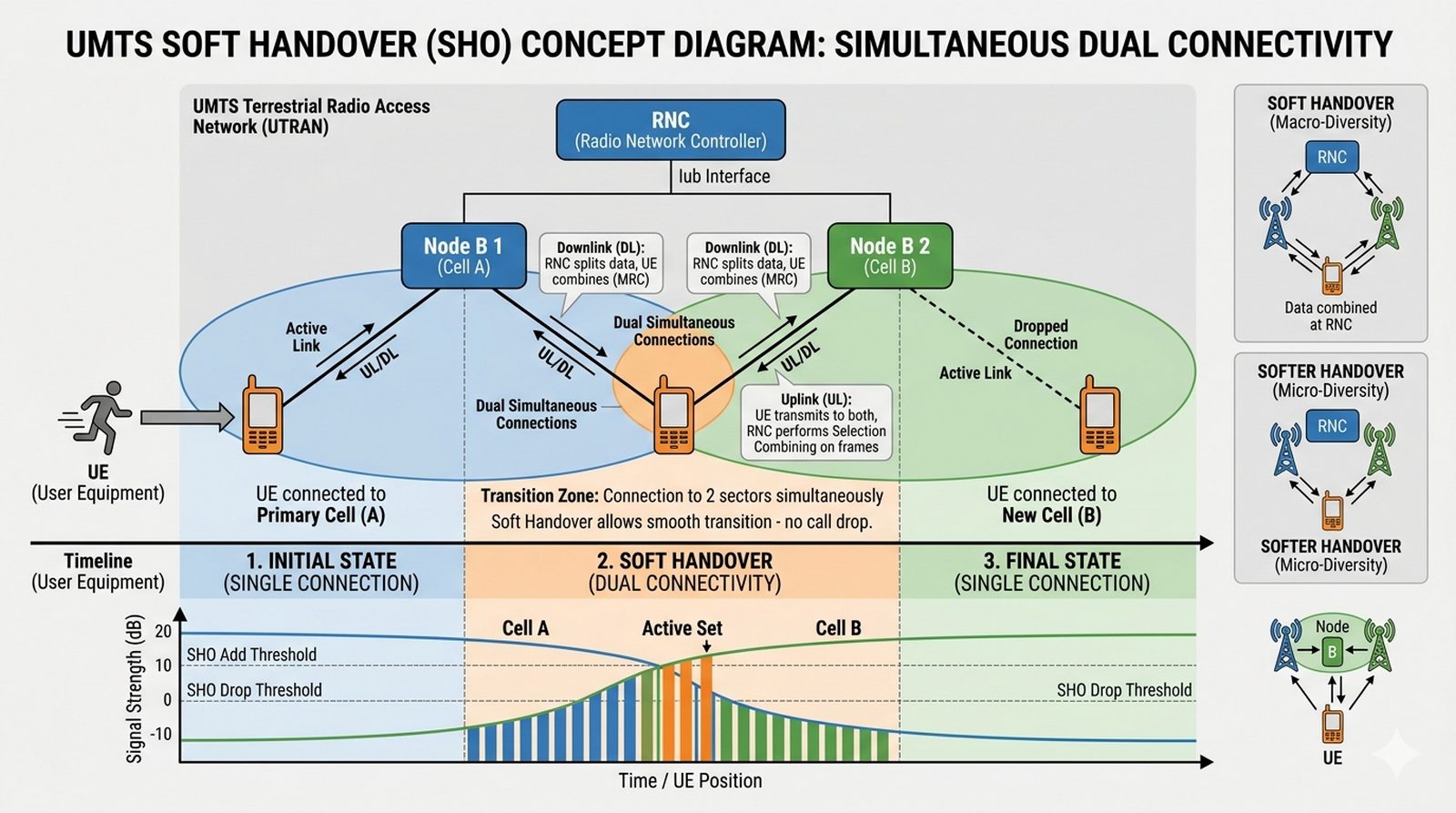

Soft Handover - Płynne przełączanie

29 / 50

W 2G telefon przełączał się między stacjami nagle (Hard Handover).
W UMTS telefon może być połączony z 2-3 stacjami NodeB jednocześnie.
System wybiera najlepszy sygnał w czasie rzeczywistym.
Praktycznie eliminuje to problem zrywania połączeń na granicy zasięgu komórek.
Zwiększa niezawodność transmisji danych w ruchu (np. w pociągu).

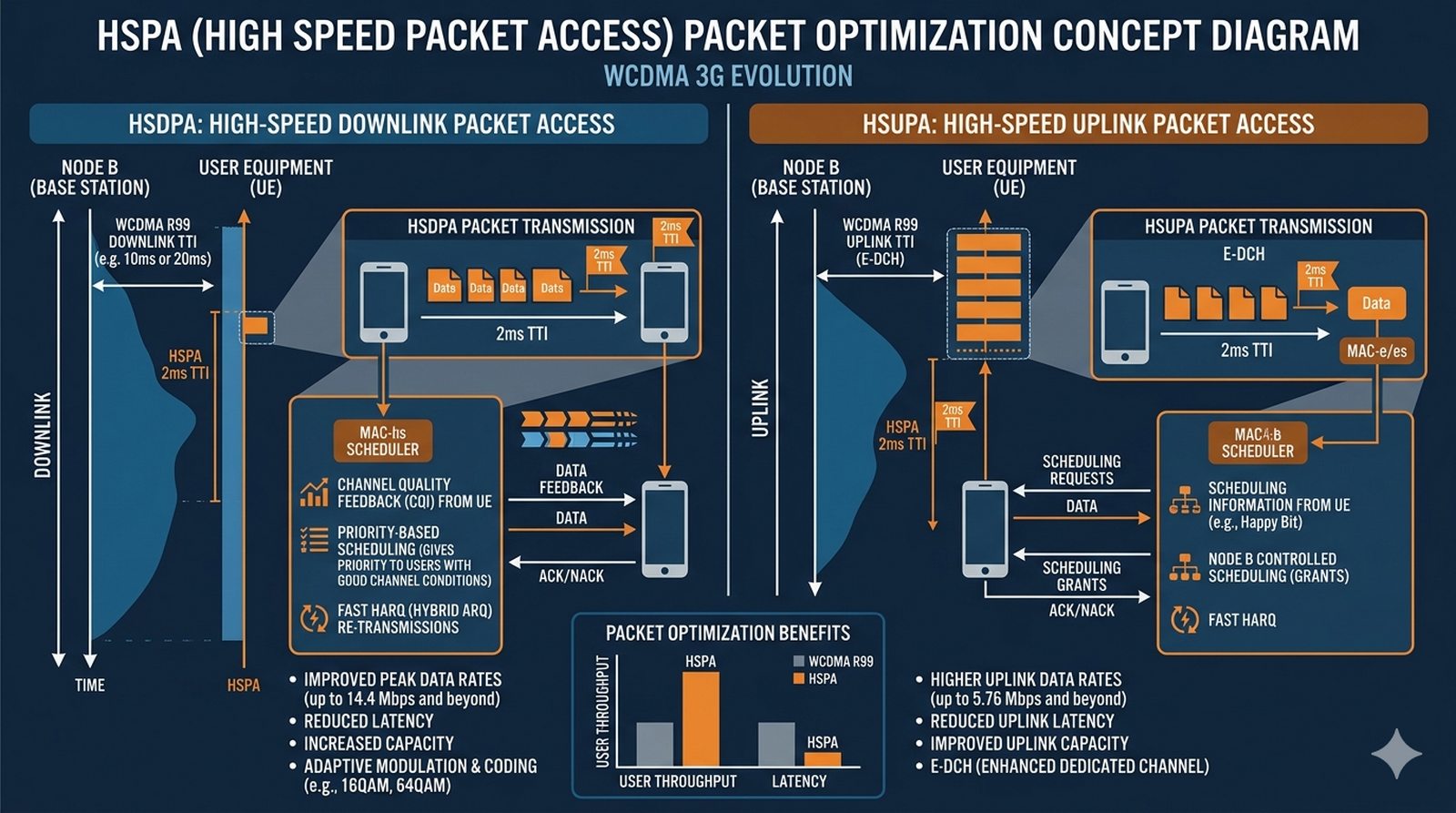

HSPA - High Speed Packet Access

30 / 50

Pakietowa optymalizacja 3G, wprowadzająca mechanizmy HSDPA (pobieranie) i HSUPA (wysyłanie).
Wprowadza krótki czas ramki (2ms) i szybkie harmonogramowanie zasobów w NodeB.
Zastosowanie modulacji 16-QAM pozwoliło na skok prędkości do 14.4 Mbps.
HSPA drastycznie obniżyło opóźnienia w sieci 3G (do poziomu poniżej 100ms).

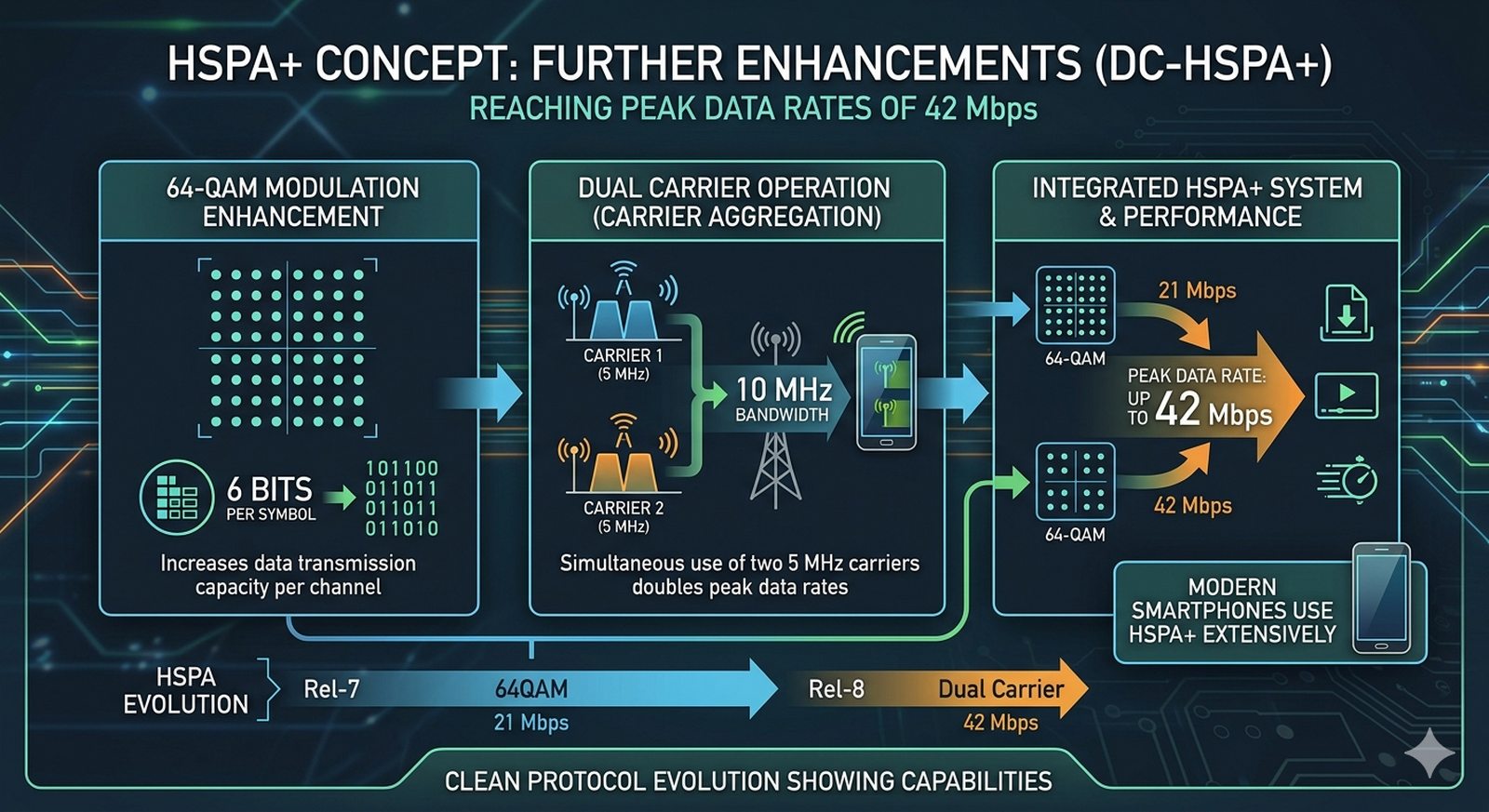

HSPA+ i marketingowe "4G"

31 / 50

Dalsza ewolucja standardu (Release 7 i nowsze).
Wprowadzenie modulacji 64-QAM oraz technologii MIMO (wielu anten).
Dual Carrier (DC-HSPA+): Możliwość pobierania danych z dwóch kanałów 5 MHz jednocześnie.
Prędkości rzędu 42 Mbps w dół i 11 Mbps w górę.
Dla wielu użytkowników HSPA+ było pierwszym doświadczeniem "prawdziwie szybkiego" Internetu mobilnego.

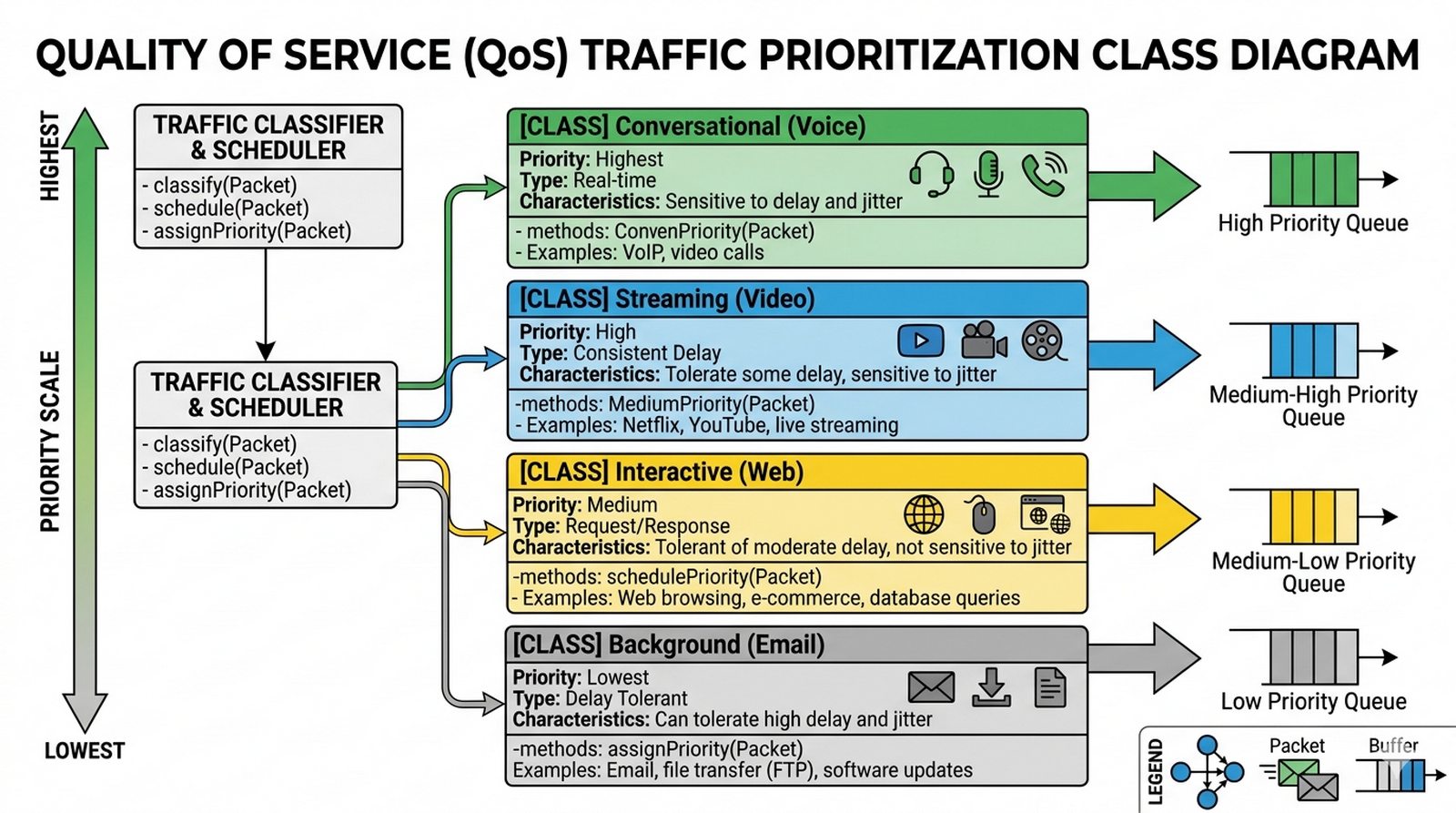

Gwarancja jakości QoS w 3G

32 / 50

Conversational: Najwyższy priorytet, niskie opóźnienie (Głos, Video-rozmowa).
Streaming: Stała prędkość, dopuszczalne buforowanie (Youtube, Spotify).
Interactive: WWW, gry online – priorytet dla żądania i odpowiedzi.
Background: E-mail, pobieranie w tle – najniższy priorytet, wykorzystuje "wolne przebiegi" sieci.

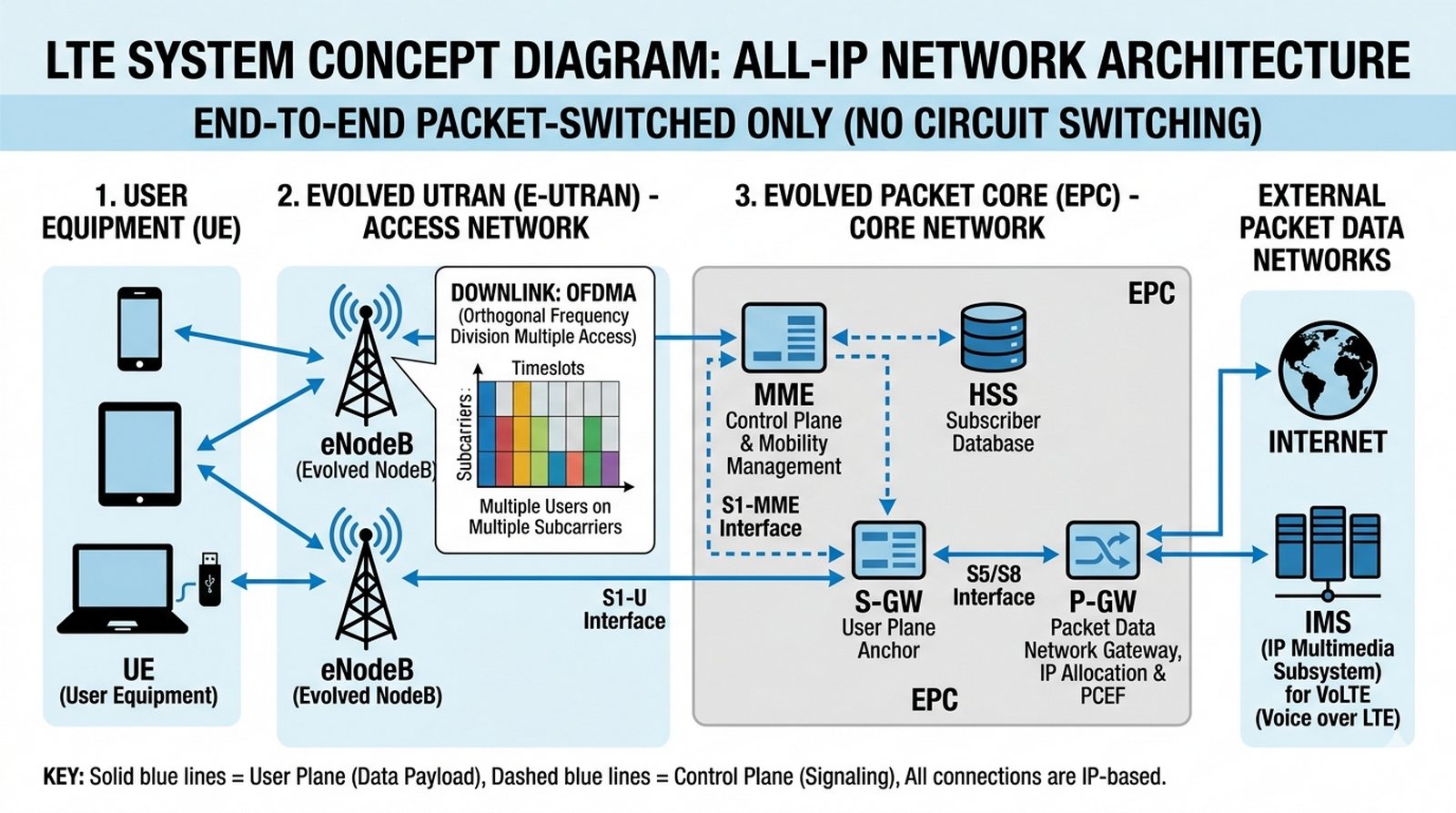

LTE (4G) - Nowa era Internetu

33 / 50

Long Term Evolution: Projekt 3GPP mający na celu stworzenie sieci "tylko do danych".
Całkowita rezygnacja z komutacji łączy (nawet dla głosu).
Wykorzystanie zaawansowanych technik cyfrowego przetwarzania sygnału.
Drastyczne uproszczenie architektury sieci rdzeniowej (EPC).
Globalny standard dominujący współczesną komunikację mobilną.

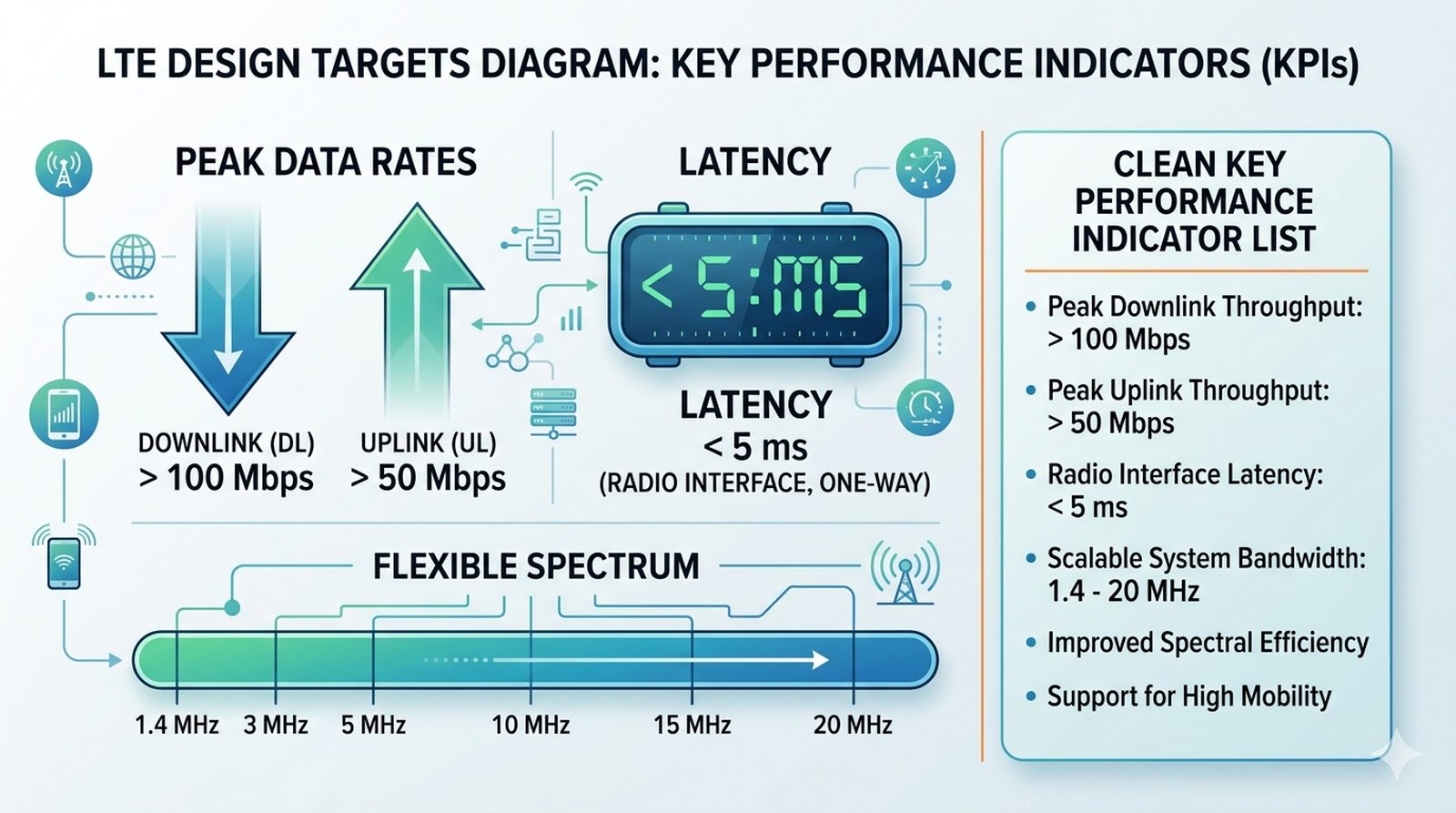

Główne cele standardu LTE

34 / 50

Prędkość: Ponad 100 Mbps w dół i 50 Mbps w górę (dla kanału 20 MHz).
Opóźnienia: Poniżej 5 ms w sieci radiowej (User Plane Latency).
Elastyczność: Możliwość pracy w pasmach od 1.4 MHz do 20 MHz.
Wydajność: Obsługa setek aktywnych użytkowników w jednej komórce.
Pełna kompatybilność i płynne przełączanie do 3G/2G.

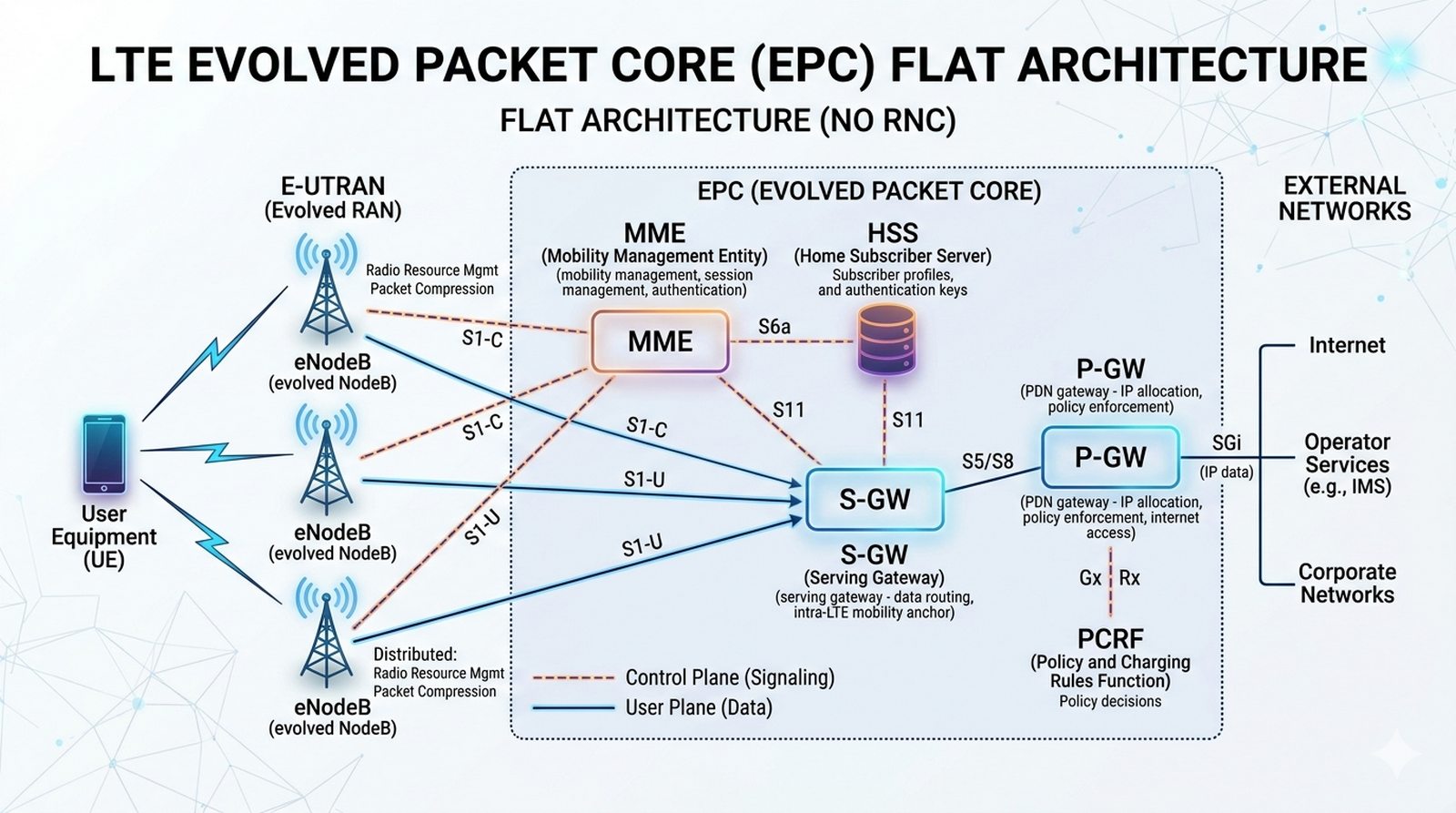

Architektura SAE / EPC (Flat IP)

35 / 50

Sieć LTE jest płaska – wyeliminowano węzeł kontrolny RNC.
eNodeB: Inteligentna stacja bazowa łącząca się bezpośrednio z rdzeniem sieci.
MME (Mobility Management Entity): Zarządza sygnalizacją i bezpieczeństwem.
Serving Gateway (S-GW): Przekazuje pakiety danych wewnątrz sieci operatora.
PDN Gateway (P-GW): Brama wyjściowa do Internetu i innych sieci.

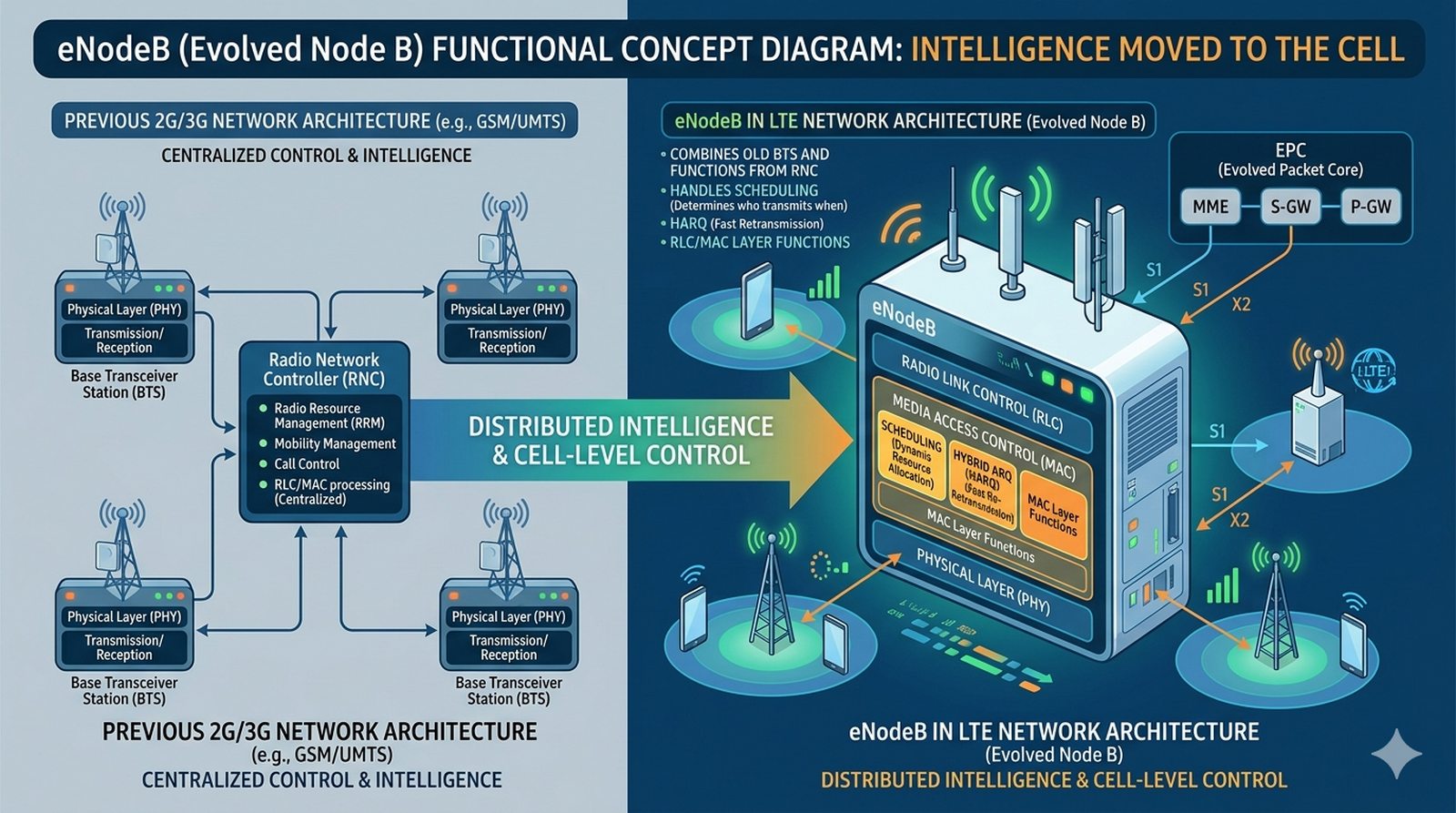

eNodeB - Centrum operacji radiowych

36 / 50

Przejął funkcje stacji bazowej oraz większość funkcji kontrolnych dawnego RNC.
Realizuje zaawansowane harmonogramowanie (Scheduling) zasobów radiowych co 1 ms.
Odpowiada za kompresję nagłówków ROHC i szyfrowanie danych.
Stacje eNodeB komunikują się ze sobą bezpośrednio przez interfejs X2, co przyspiesza przełączanie (Handover).

Rola i funkcje inteligentnej stacji eNodeB

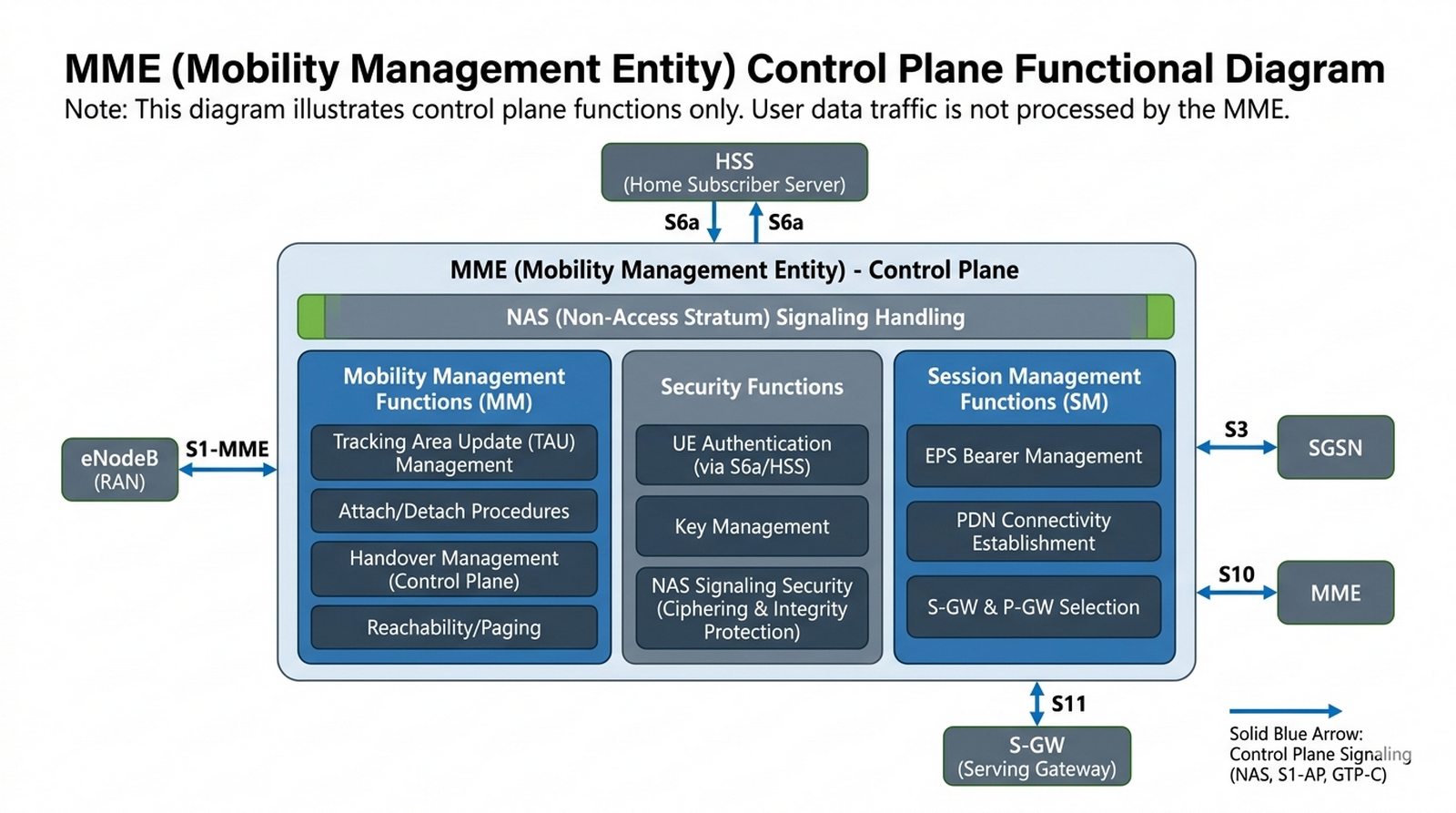

MME - Mózg sygnalizacyjny sieci LTE

37 / 50

Węzeł czysto kontrolny (nie przesyła danych użytkownika).
Odpowiada za autoryzację abonenta (współpraca z HSS).
Zarządza stanami uśpienia terminala i przywracaniem połączenia (Paging).
Wybiera odpowiednią bramę S-GW i P-GW dla danej sesji użytkownika.
Realizuje procedury mobilności między systemami różnych generacji.

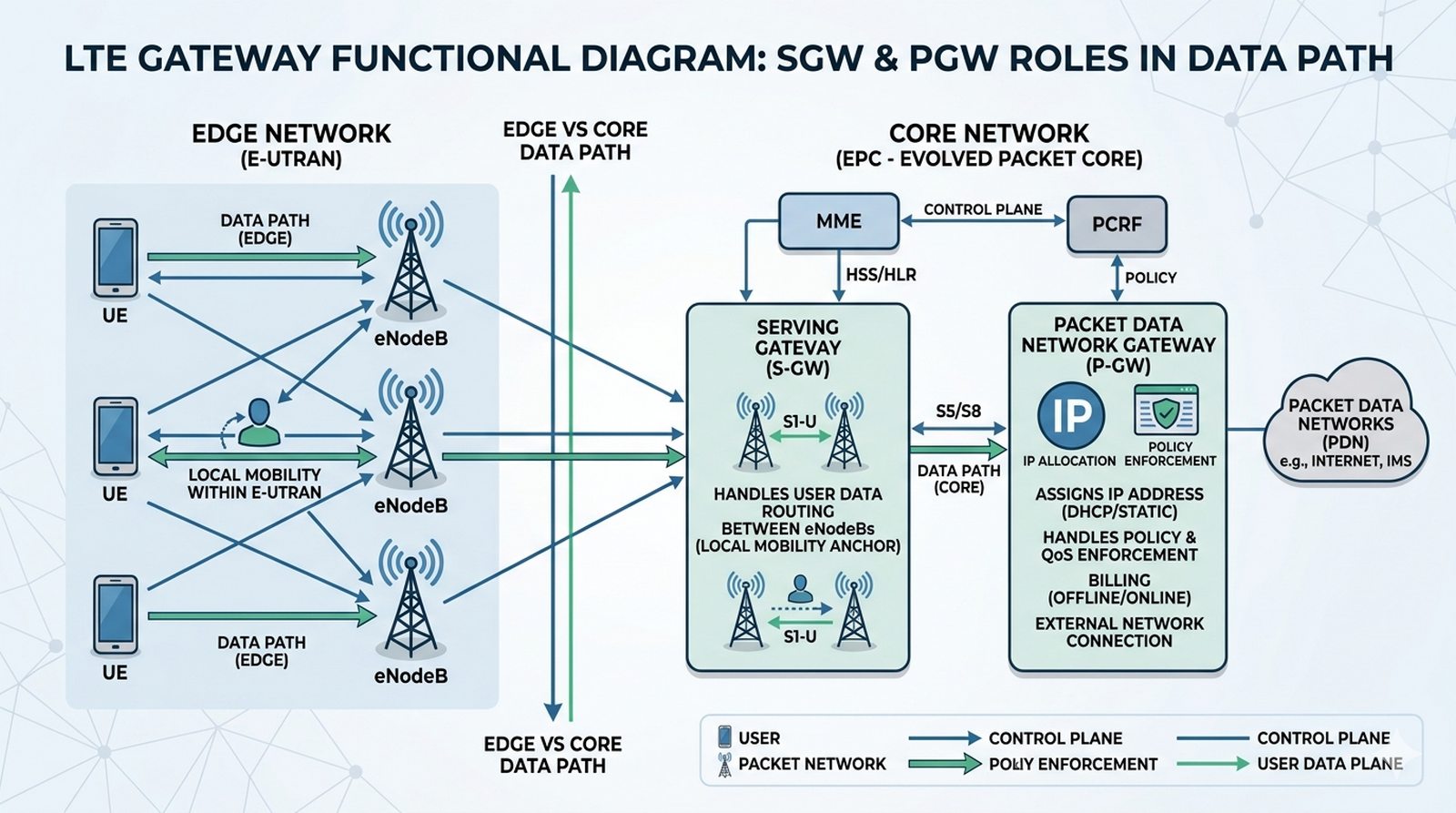

Bramy S-GW i P-GW

38 / 50

S-GW (Serving Gateway): Punkt odniesienia dla danych użytkownika przy przemieszczaniu się między stacjami eNodeB.
P-GW (PDN Gateway): Najważniejszy punkt styku z zewnętrznym światem IP.
P-GW przydziela adresy IP, wymusza limity prędkości (Policed QoS) i realizuje biling.
To tutaj następuje wyjście z tunelu GTP do "czystego" IP.

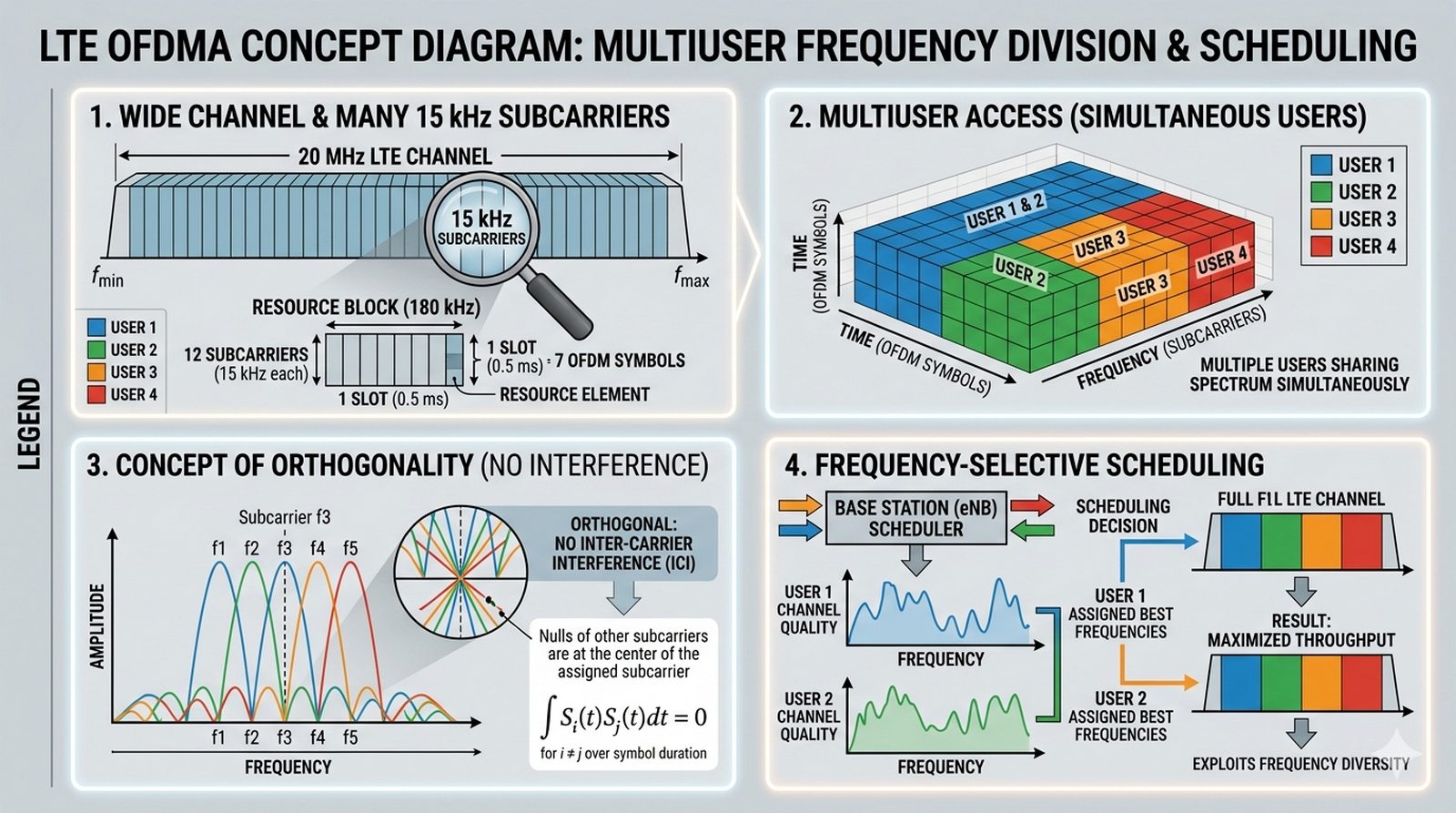

Technologia OFDMA w LTE

39 / 50

Orthogonal Frequency Division Multiple Access: Podstawa łącza w dół.
Dzieli szerokie pasmo na setki wąskich podnośnych (co 15 kHz).
Umożliwia bardzo precyzyjne przydzielanie zasobów w czasie i częstotliwości (Resource Blocks).
Wyjątkowo odporna na zakłócenia wynikające z odbić sygnału (multipath interference).
Klucz do osiągnięcia wysokich prędkości w gęstej zabudowie miejskiej.

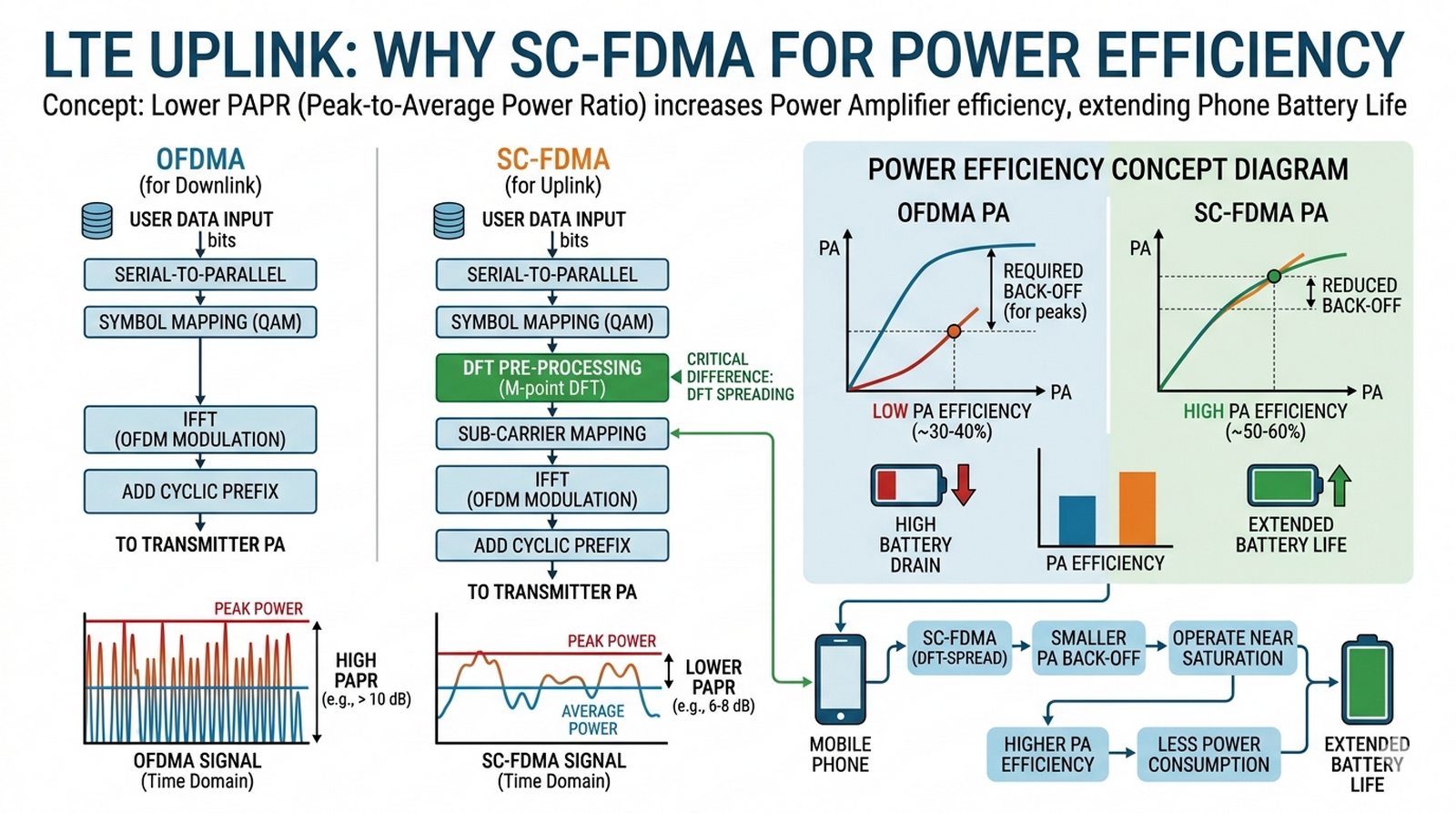

SC-FDMA - Uplink zorientowany na energooszczędność

40 / 50

Stosowane wyłącznie w łączu od telefonu do stacji bazowej.
Posiada zalety OFDMA, ale ma znacznie niższy współczynnik PAPR.
Co to oznacza? Wzmacniacz w telefonie może pracować efektywniej, zużywając mniej energii z baterii.
Pozwala to również na uzyskanie większego zasięgu nadawania z małego urządzenia mobilnego.

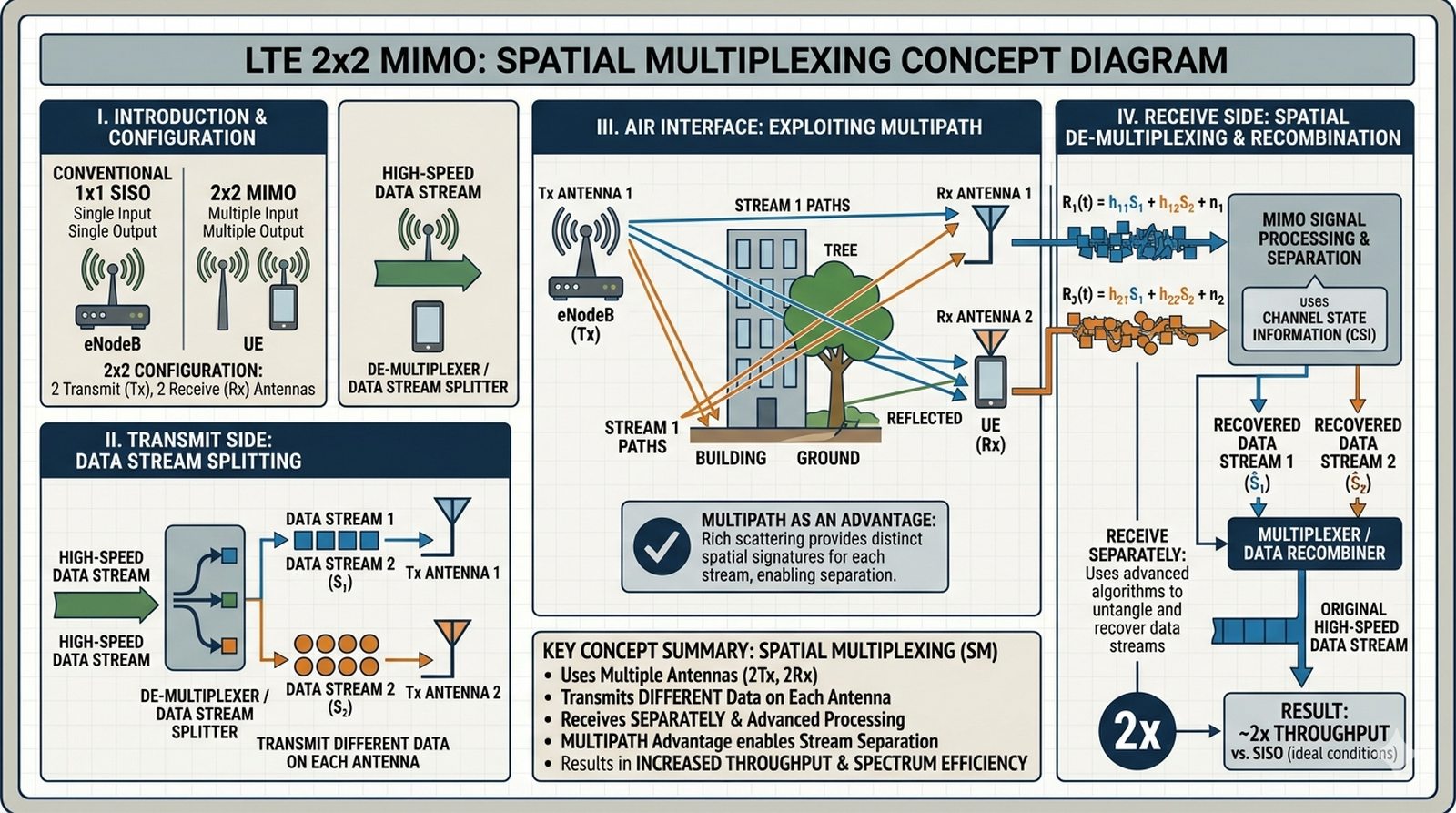

MIMO - Wykorzystanie wielu anten

41 / 50

Multiple Input Multiple Output: Nadawanie i odbiór wielu strumieni danych jednocześnie na tej samej częstotliwości.
Wykorzystuje zjawisko odbić sygnału jako zaletę (Spatial Multiplexing).
MIMO 2x2: Dwie anteny nadawcze i dwie odbiorcze – teoretyczne podwojenie prędkości.
Współczesne systemy LTE-Advanced stosują 4x4, a nawet 8x8.

Zasada działania multipleksacji przestrzennej MIMO

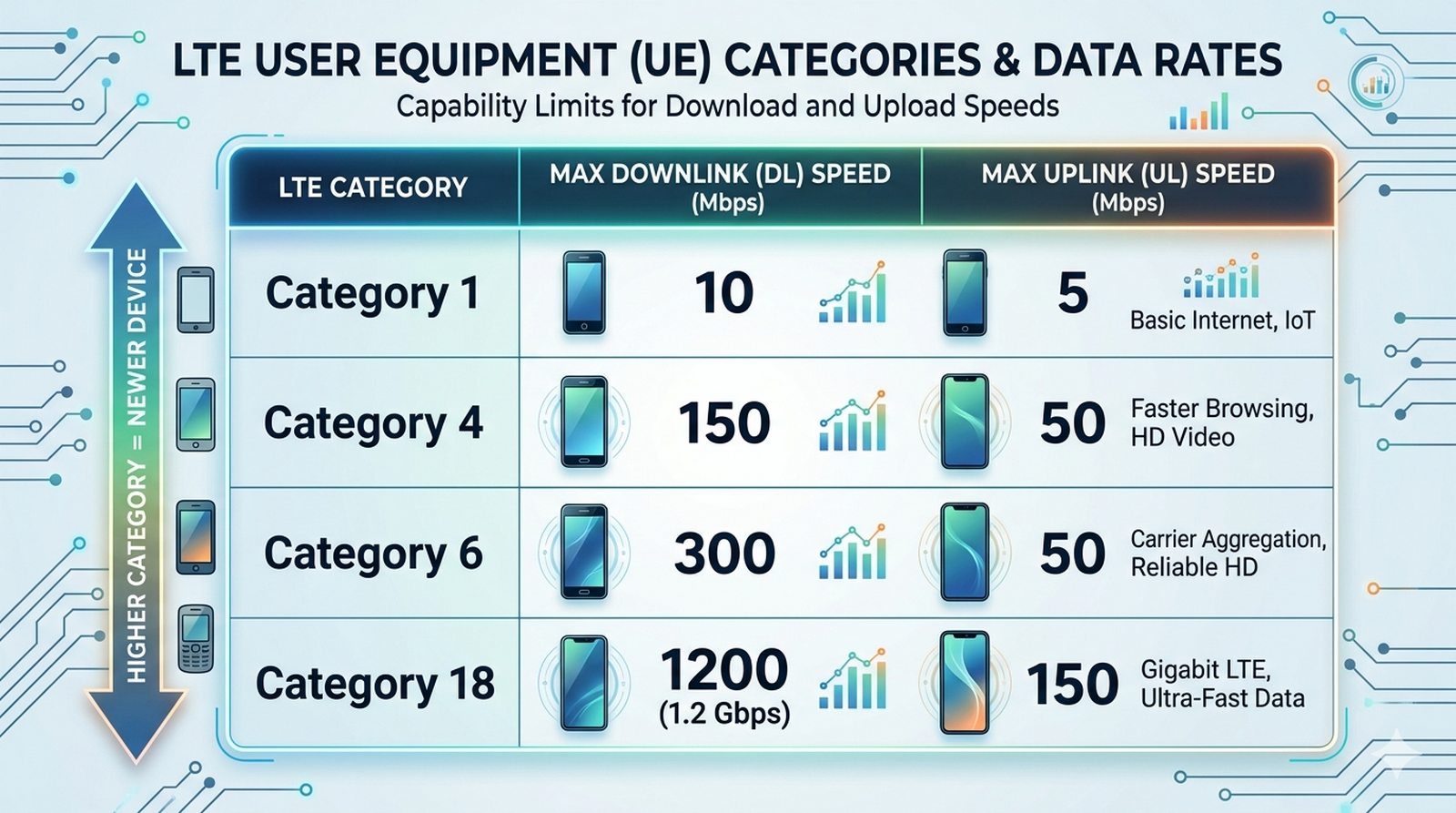

Kategorie terminali LTE (UE Categories)

42 / 50

Kategoria	Max Download	Max Upload	Uwagi
Kat. 1	10 Mbps	5 Mbps	Urządzenia IoT / M2M
Kat. 4	150 Mbps	50 Mbps	Standardowy smartfon (2015)
Kat. 6	300 Mbps	50 Mbps	Agregacja pasm (LTE-Advanced)
Kat. 18	1.2 Gbps	150 Mbps	Gbit LTE / High-end Flagships

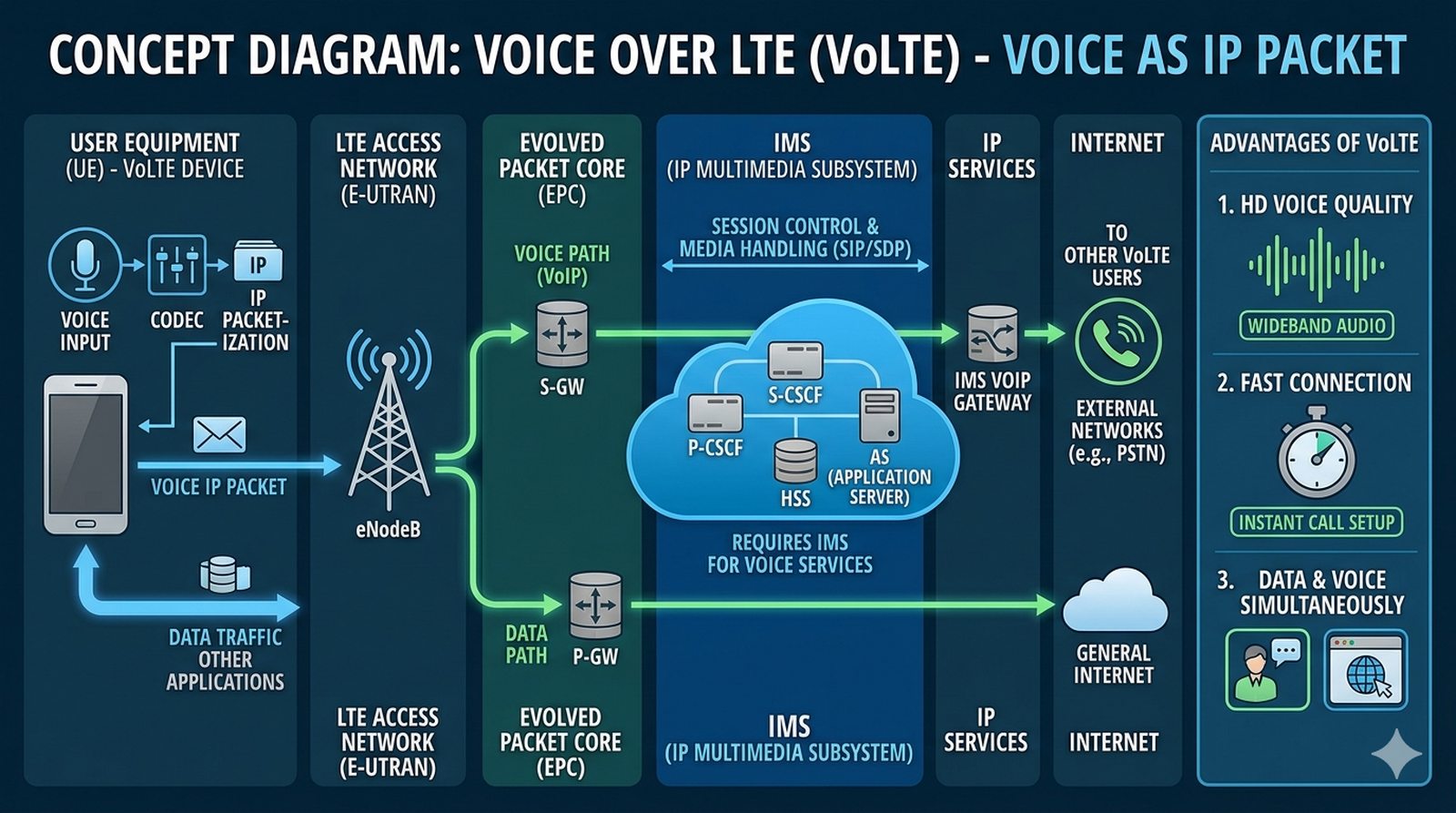

VoLTE - Głos w sieci pakietowej

43 / 50

LTE nie posiada natywnego wsparcia dla głosu komutowanego (tradycyjne dzwonienie).
VoLTE (Voice over LTE): Przesyła głos jako priorytetowe pakiety IP (VoIP).
Wymaga systemu IMS u operatora do zarządzania sesjami.
Zalety: Krystaliczna jakość (HD Voice), błyskawiczne zestawianie (poniżej 2s), możliwość jednoczesnego surfowania z pełną prędkością.
CSFB: Mechanizm zrzutu do 3G/2G, jeśli telefon lub sieć nie obsługują VoLTE.

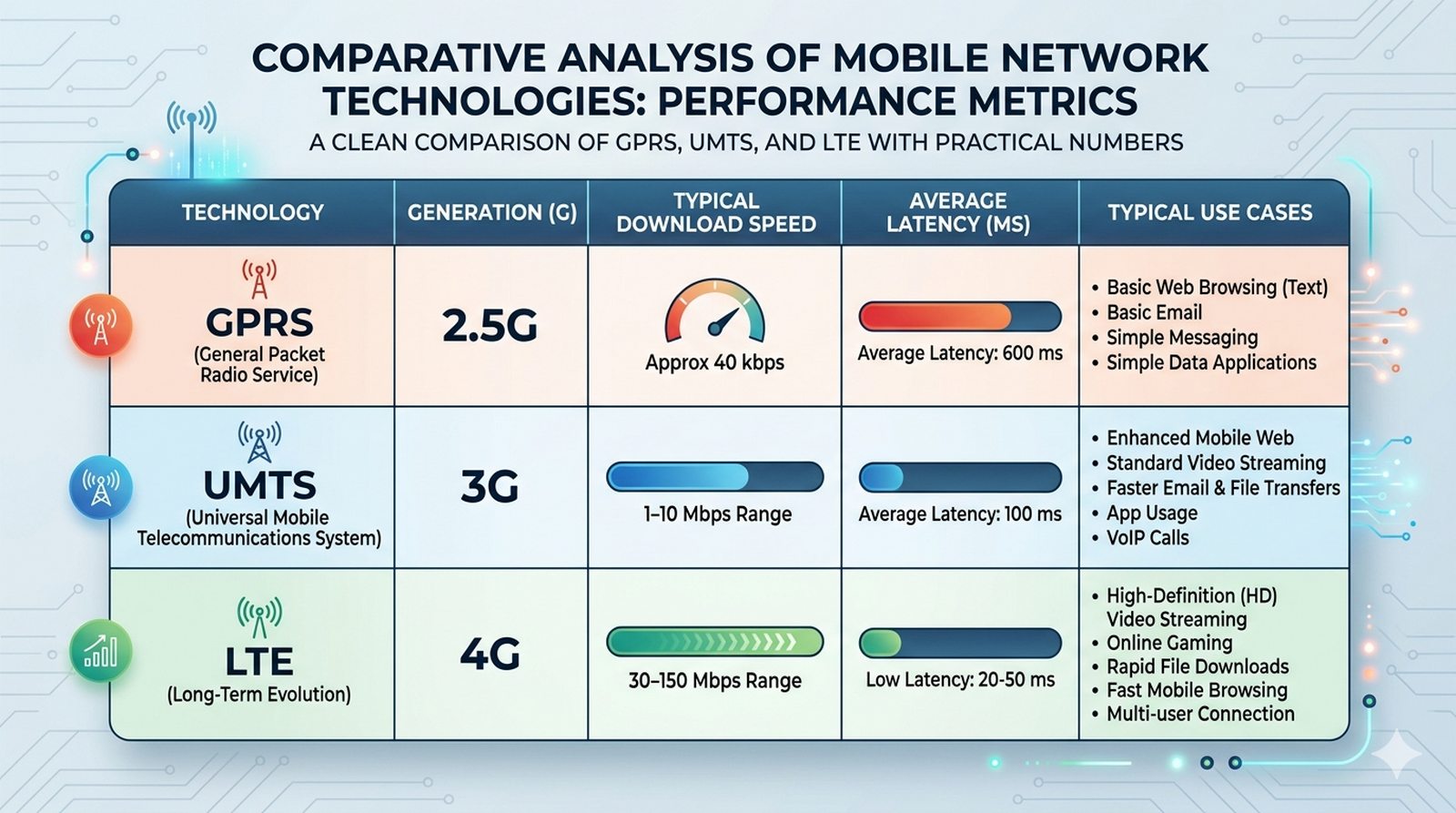

Porównanie technologii mobilnych danych

44 / 50

Parametr	GPRS (2.5G)	UMTS (3G)	LTE (4G)
Modulacja	GMSK	W-CDMA	OFDMA / 64QAM
Prędkość realna	~40 kbps	~1-10 Mbps	~30-150 Mbps
Opóźnienie (RTT)	~600 ms	~80 ms	~20 ms
Rdzeń sieci	SGSN / GGSN	SGSN / GGSN	MME / S-GW / P-GW

Bezpieczeństwo w sieciach mobilnych

45 / 50

Autoryzacja: Klucze zapisane na karcie SIM (A3/A8, AKA).
Szyfrowanie radiowe: Chroni przed podsłuchem "w powietrzu" (standardy AES/SNOW 3G).
Prywatne punkty APN: Pozwalają na stworzenie wirtualnej sieci prywatnej (VPN) wewnątrz sieci operatora dla systemów SCADA/IoT.
Izolacja GTP: Tunele wewnątrz sieci rdzeniowej oddzielają ruch różnych użytkowników.

IoT i M2M w sieciach komórkowych

46 / 50

Starsze technologie (GPRS) są nadal masowo używane w prostych licznikach i terminalach płatniczych.
Nowoczesne systemy przechodzą na LTE-M (eMTC) oraz NB-IoT.
Standardy te oferują ekstremalnie niskie zużycie energii (praca na baterii do 10 lat) i lepszą penetrację budynków.
Są one integralną częścią ekosystemu LTE i przyszłego 5G.

Przyszłość: Od 4G do 5G (NR)

47 / 50

5G NR (New Radio): Wykorzystanie pasm milimetrowych i ogromnych zasobów widmowych.
Ultra-low Latency: Opóźnienia poniżej 1 ms (krytyczne dla autonomicznych pojazdów).
Massive MIMO: Stacje bazowe z setkami anten sterującymi wiązką (Beamforming).
Network Slicing: Możliwość "wykrojenia" wirtualnych fragmentów sieci o różnych parametrach.

Podsumowanie wykładu

48 / 50

Mobilna transmisja danych ewoluowała od prostych usług dodatkowych do kręgosłupa nowoczesnej gospodarki.
Kluczem do sukcesu był rozwój technik modulacji i upraszczanie architektury sieci.
Zrozumienie działania GPRS i LTE jest niezbędne dla każdego inżyniera projektującego systemy rozproszone.
Systemy komórkowe to obecnie najbardziej niezawodny sposób na globalną łączność IoT.

Pytania i Dyskusja

49 / 50

"W telekomunikacji jedyną stałą jest zmiana. Zrozumienie fundamentów pozwala nadążyć za ewolucją."

Czy komutacja łączy kiedykolwiek wróci?
Jakie są największe bariery wdrożenia 5G w przemyśle?
Dlaczego GPRS nadal nie "umarł" w systemach alarmowych?

Bibliografia i źródła

50 / 50

Specyfikacje techniczne 3GPP (seria 23.xxx, 36.xxx).
Holma H., Toskala A., "LTE for UMTS: Evolution to LTE-Advanced".
Materiały szkoleniowe firm Nokia, Ericsson i Huawei.
Publikacje naukowe IEEE Xplore dot. efektywności OFDMA.
Dokumentacja techniczna standardów GSM/GPRS ETSI.
