Transport danych w IoT i Systemach Bezpieczeństwa
1 / 32- Współczesna automatyka budynkowa i systemy zabezpieczeń opierają się na zaawansowanych mediach transmisyjnych.
- Wykład obejmuje technologie bezprzewodowe (Zigbee, Z-Wave, 433/868 MHz) oraz przewodowe rozwiązania profesjonalne.
- Przeanalizujemy architekturę systemów Satel oraz Polon-Alfa w kontekście ich magistral komunikacyjnych.
- Zobaczymy, jak historia Internetu Rzeczy (IoT) wpłynęła na obecne standardy niezawodności.
- Zrozumiemy fizykę propagacji fal radiowych w trudnych warunkach budowlanych.

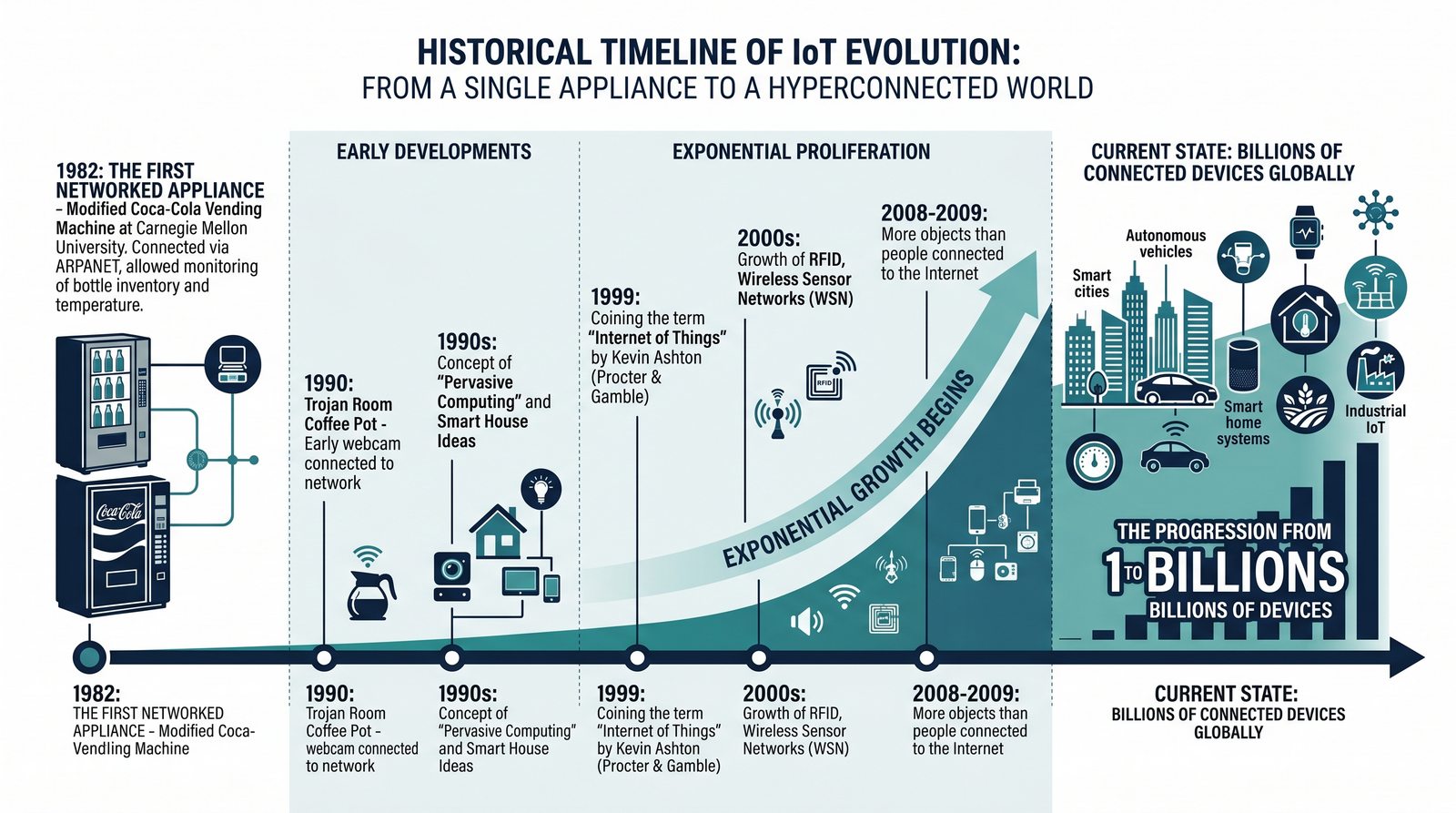

Czym jest IoT? Definicja i geneza
2 / 32- Internet of Things (Internet Rzeczy): Koncepcja, w której przedmioty mogą gromadzić, przetwarzać i wymieniać dane bez bezpośredniego udziału człowieka.
- Historia: Za początek uznaje się rok 1982 i zmodyfikowany automat do Coca-Coli na Carnegie Mellon University, który przesyłał informację o stanie zapasów i temperaturze napojów.
- Rozwój: Od prostych czujników RFID (identyfikacja radiowa) po autonomiczne systemy decyzyjne oparte na AI.
- Głównym wyzwaniem IoT nie jest sama komunikacja, lecz standaryzacja transportu danych między miliardami urządzeń.

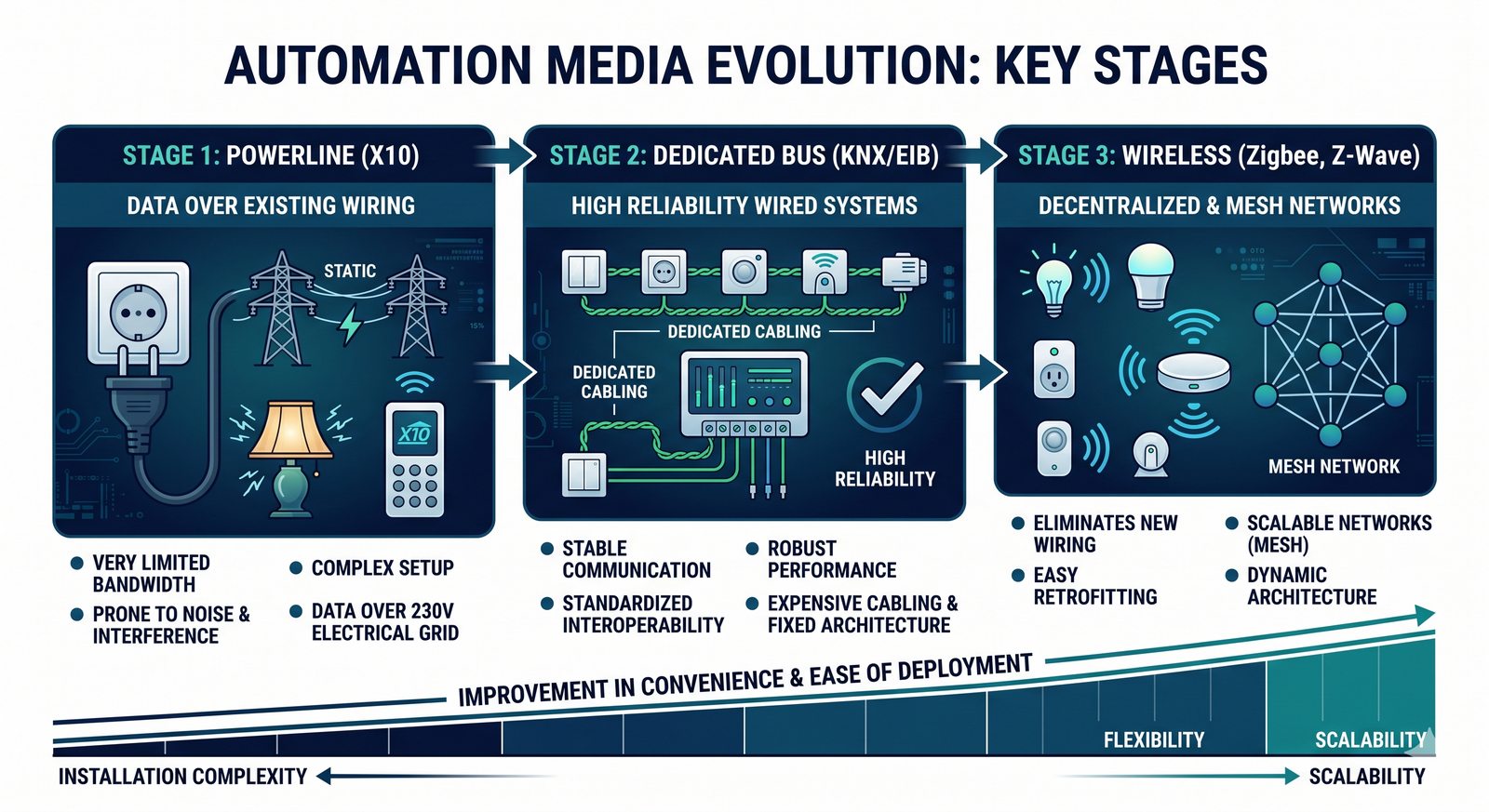

Ewolucja mediów w automatyce
3 / 32- Etap 1: Systemy przewodowe oparte na instalacji elektrycznej (np. standard X10 z lat 70., transmitujący sygnały przez sieć 230V).
- Etap 2: Dedykowane magistrale typu KNX / EIB – wysoka niezawodność, ale ogromny koszt okablowania.
- Etap 3: Przejście na technologie radiowe (wireless), które eliminują potrzebę kucia ścian.
- Modernizacja pojęć: Przejście od "Home Automation" do "Smart Ecosystems" wymagających stałej łączności z chmurą lub bramką lokalną.

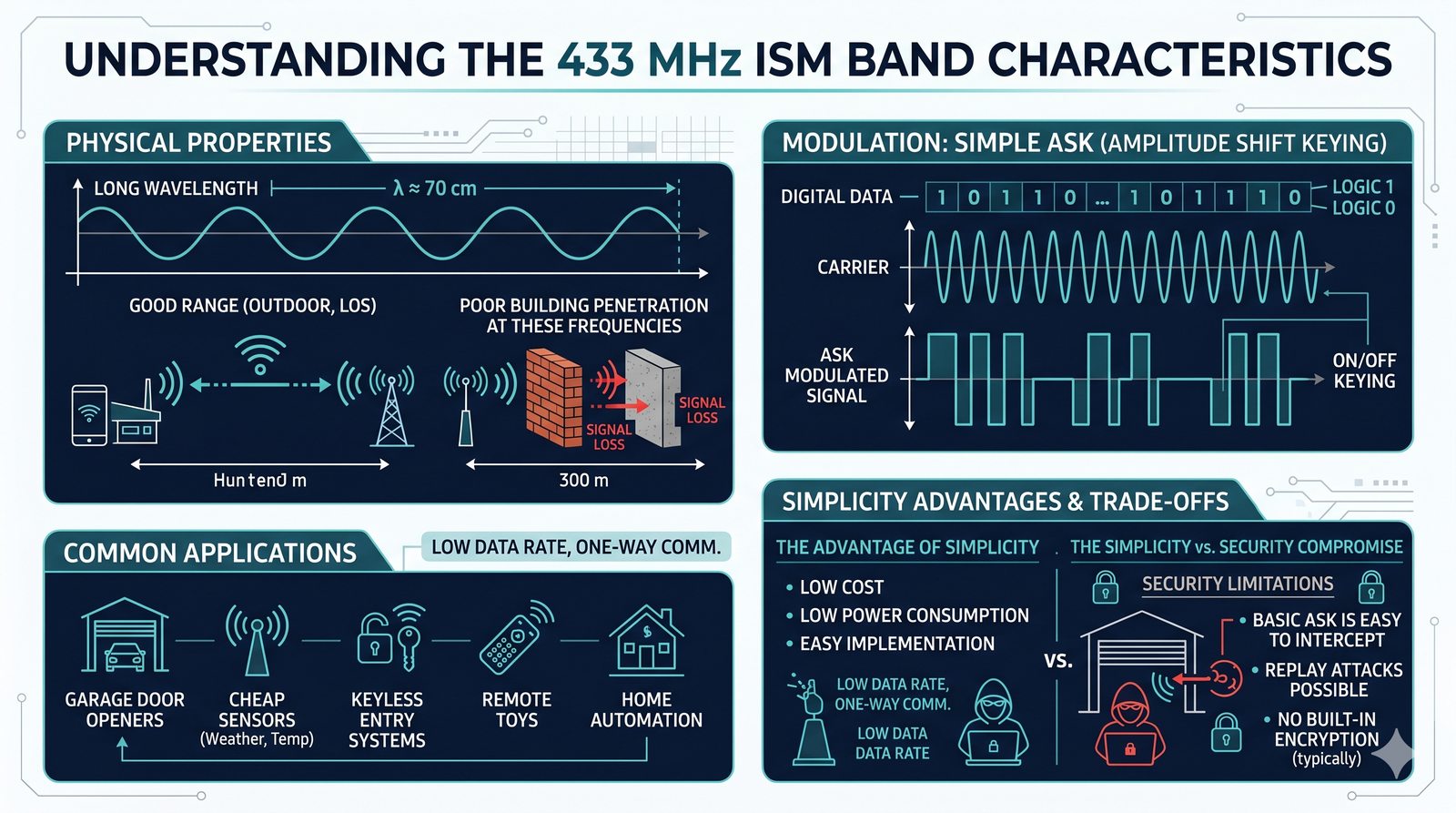

Pasmo 433 MHz – prostota i zasięg
4 / 32- Najstarsze i najprostsze pasmo ISM (Industrial, Scientific, Medical) stosowane w automatyce.
- Zalety: Bardzo dobry zasięg w otwartej przestrzeni, niskie tłumienie przez przeszkody (długa fala).
- Zastosowanie: Piloty do bram, rolety, tanie stacje pogodowe, systemy przywoławcze.
- Ograniczenia: Często brak potwierdzenia odbioru (ACK), duża podatność na zakłócenia, brak szyfrowania w najprostszych modułach.
- Wymaga anten o długości ok. 17 cm (1/4 fali).

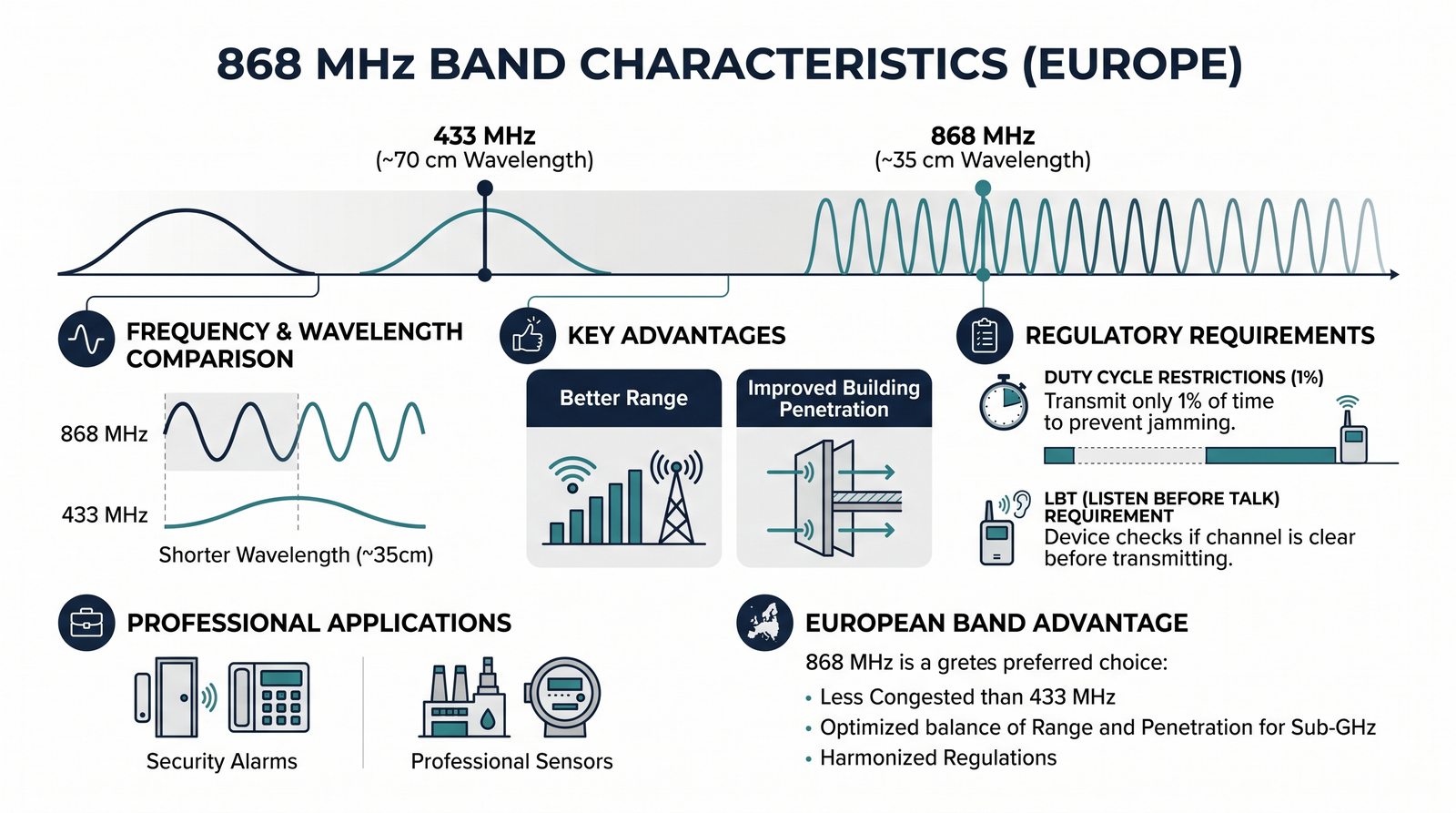

Pasmo 868 MHz – standard profesjonalny
5 / 32- Częstotliwość preferowana w Europie dla systemów alarmowych i medycznych.
- Działa wg zasady Duty Cycle: Urządzenia mogą nadawać tylko przez określony czas (np. 1% czasu), co zapobiega "zapchaniu" pasma.
- LBT (Listen Before Talk): Układy radiowe sprawdzają, czy kanał jest wolny, zanim zaczną nadawać.
- Lepsza odporność na zakłócenia niż 2.4 GHz (brak kolizji z Wi-Fi).
- Podstawa dla systemów takich jak Z-Wave, Satel ABAX czy Wireless M-Bus.

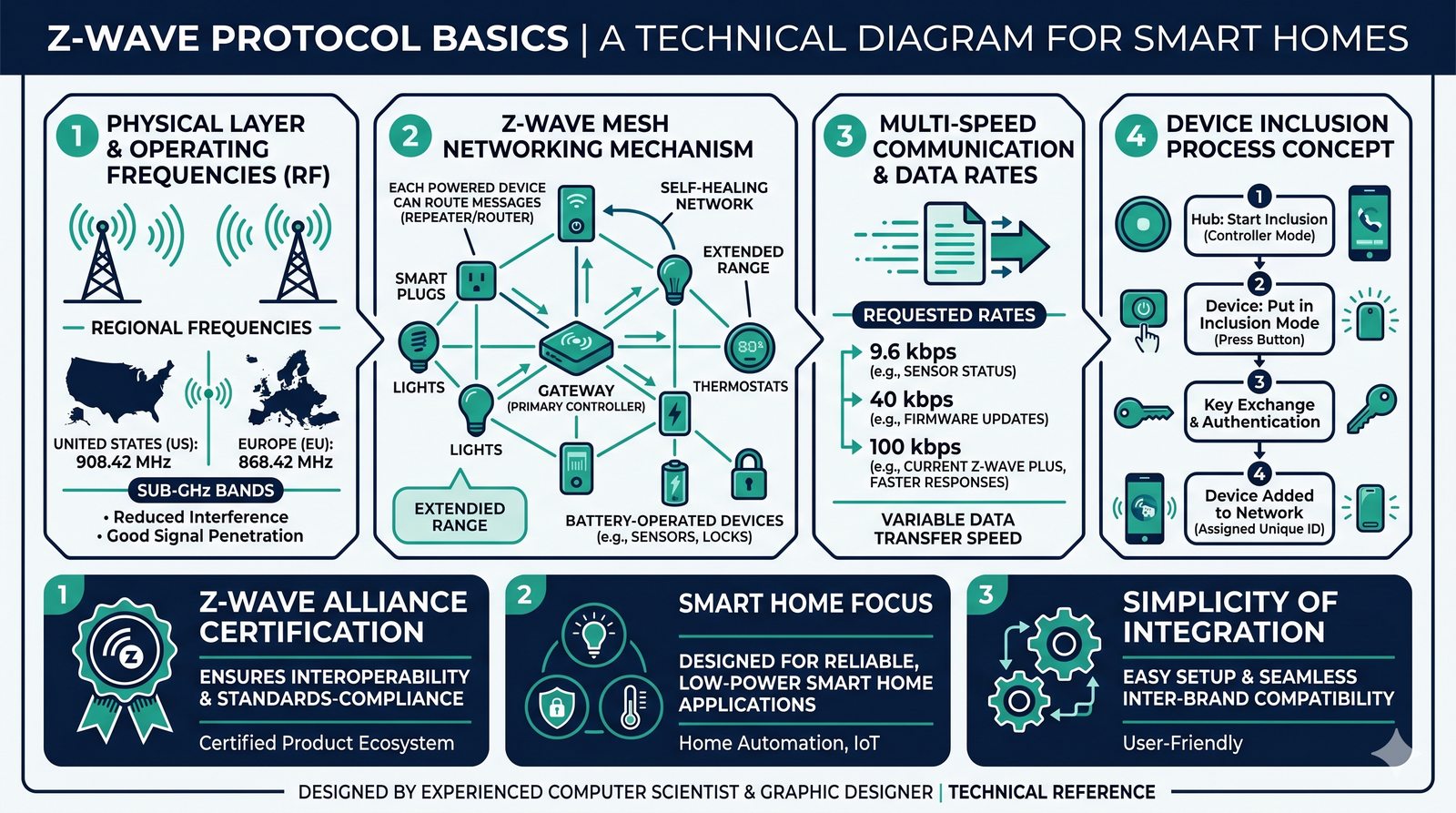

Z-Wave – protokół dedykowany Smart Home
6 / 32- Z-Wave to własnościowy (choć standaryzowany przez Alliance) protokół działający w paśmie sub-GHz (868.42 MHz w EU).
- Interoperacyjność: Każde urządzenie Z-Wave musi przejść certyfikację, co gwarantuje, że sensor sprzed 10 lat zadziała z nowym kontrolerem.
- Wykorzystuje topologię Mesh – każde urządzenie zasilane prądem stałym (np. gniazdko) jest retransmiterem.
- Prędkości transmisji: 9.6 kbps, 40 kbps lub 100 kbps (wystarczające dla sterowania).

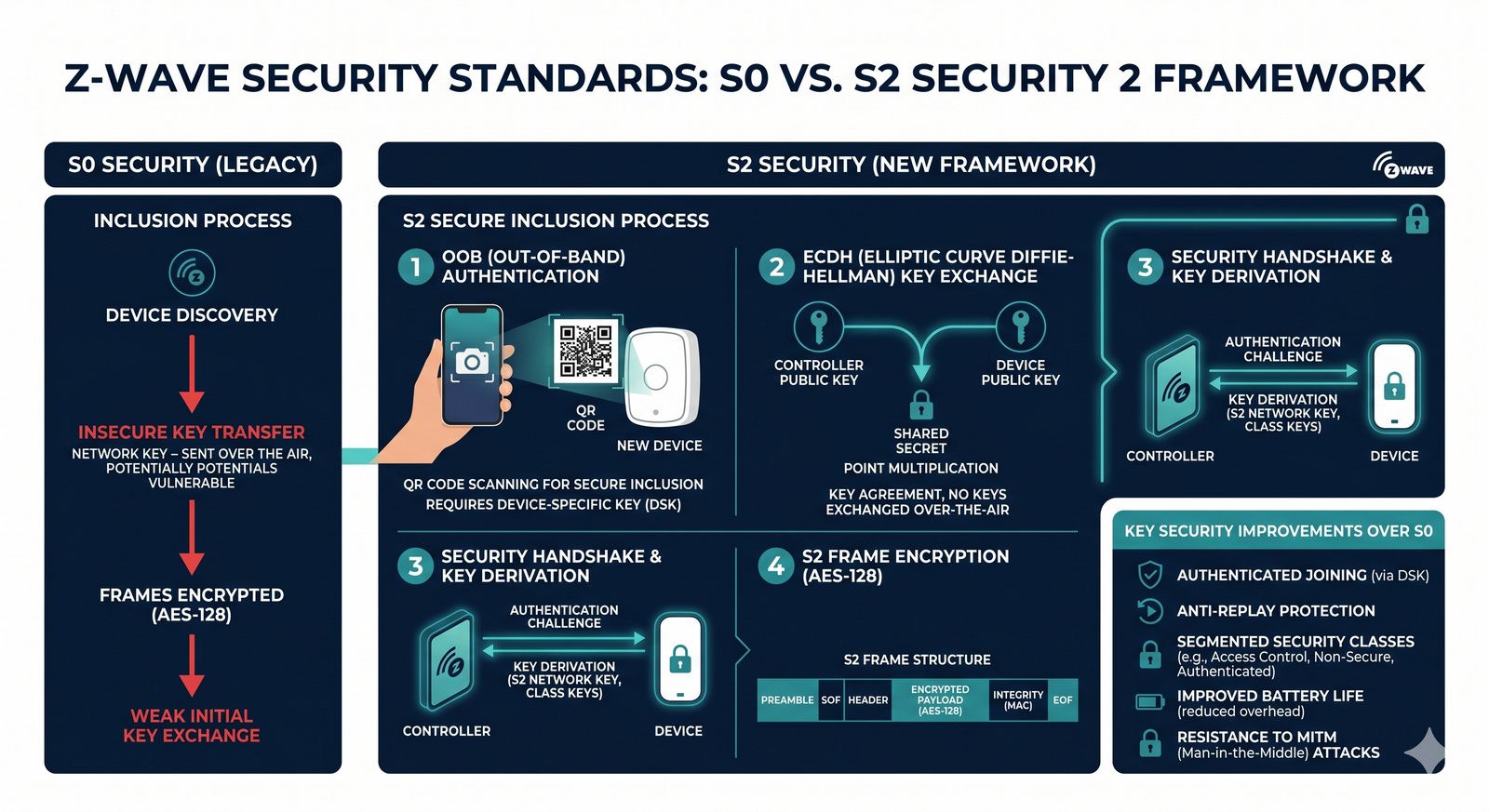

Z-Wave: inkluzja i bezpieczeństwo S2
7 / 32- Inkluzja (Inclusion): Proces dodawania urządzenia do sieci. Każde urządzenie otrzymuje unikalny Node ID.
- Home ID: 32-bitowy identyfikator sieci, który izoluje sąsiednie instalacje Smart Home.
- Bezpieczeństwo S2 (Security 2): Wykorzystuje parowanie oparte na krzywych eliptycznych (ECDH) i kody QR, uniemożliwiając ataki typu "man-in-the-middle".
- Szyfrowanie sprzętowe AES-128 chroni ramki danych.

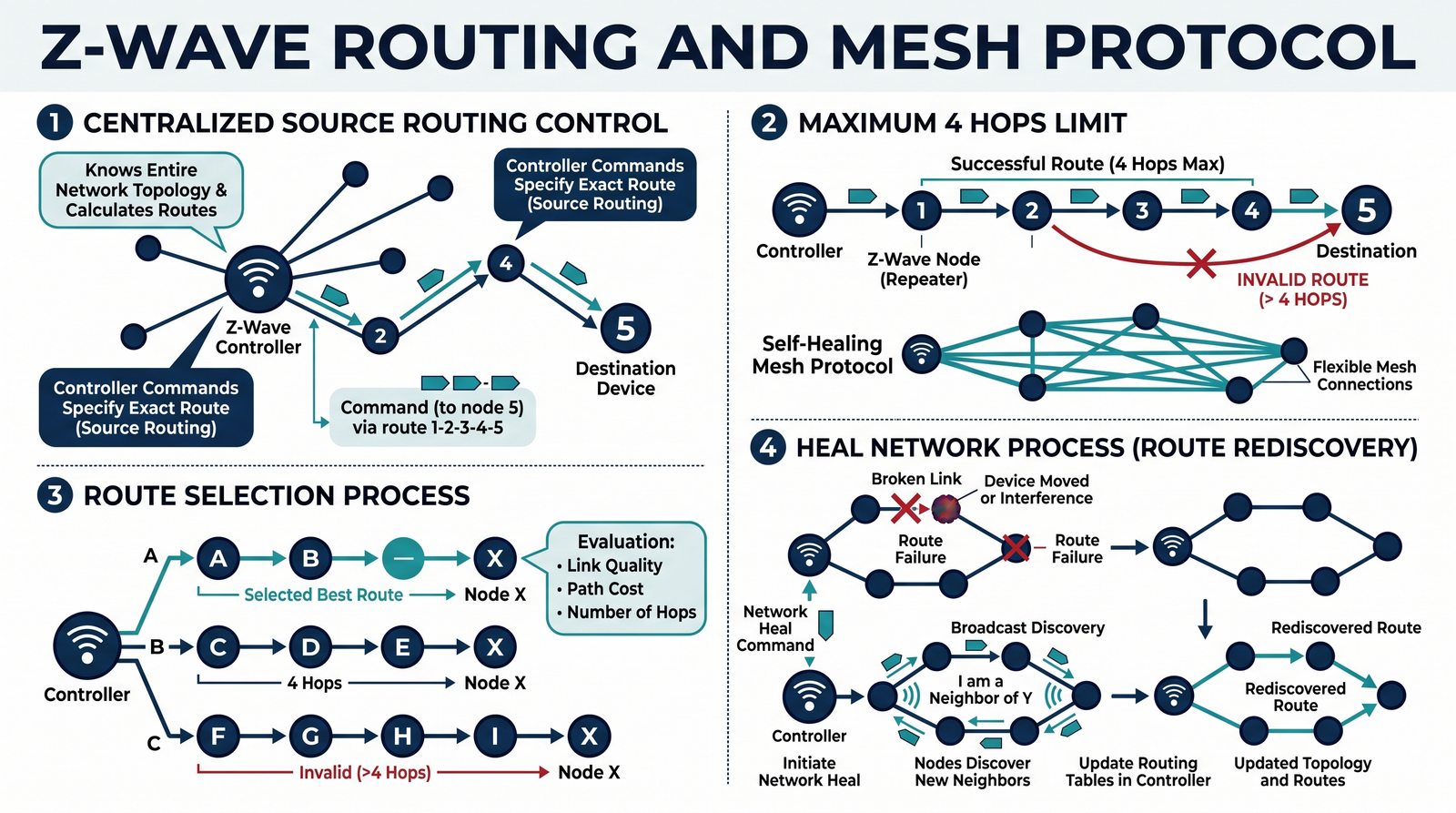

Z-Wave: routing źródłowy i topologia
8 / 32- Z-Wave używa tzw. Source Routing – kontroler posiada pełną mapę węzłów i wyznacza ścieżkę dla pakietu "z góry".
- Maksymalna liczba "chmieli" (hops) wynosi 4.
- Jeśli kontroler utraci kontakt z węzłem, wykonuje proces Heal Network (odświeżenie mapy sąsiedztwa).
- Limit urządzeń w jednej sieci: 232 węzły (dla większych obiektów stosuje się mostkowanie sieci).

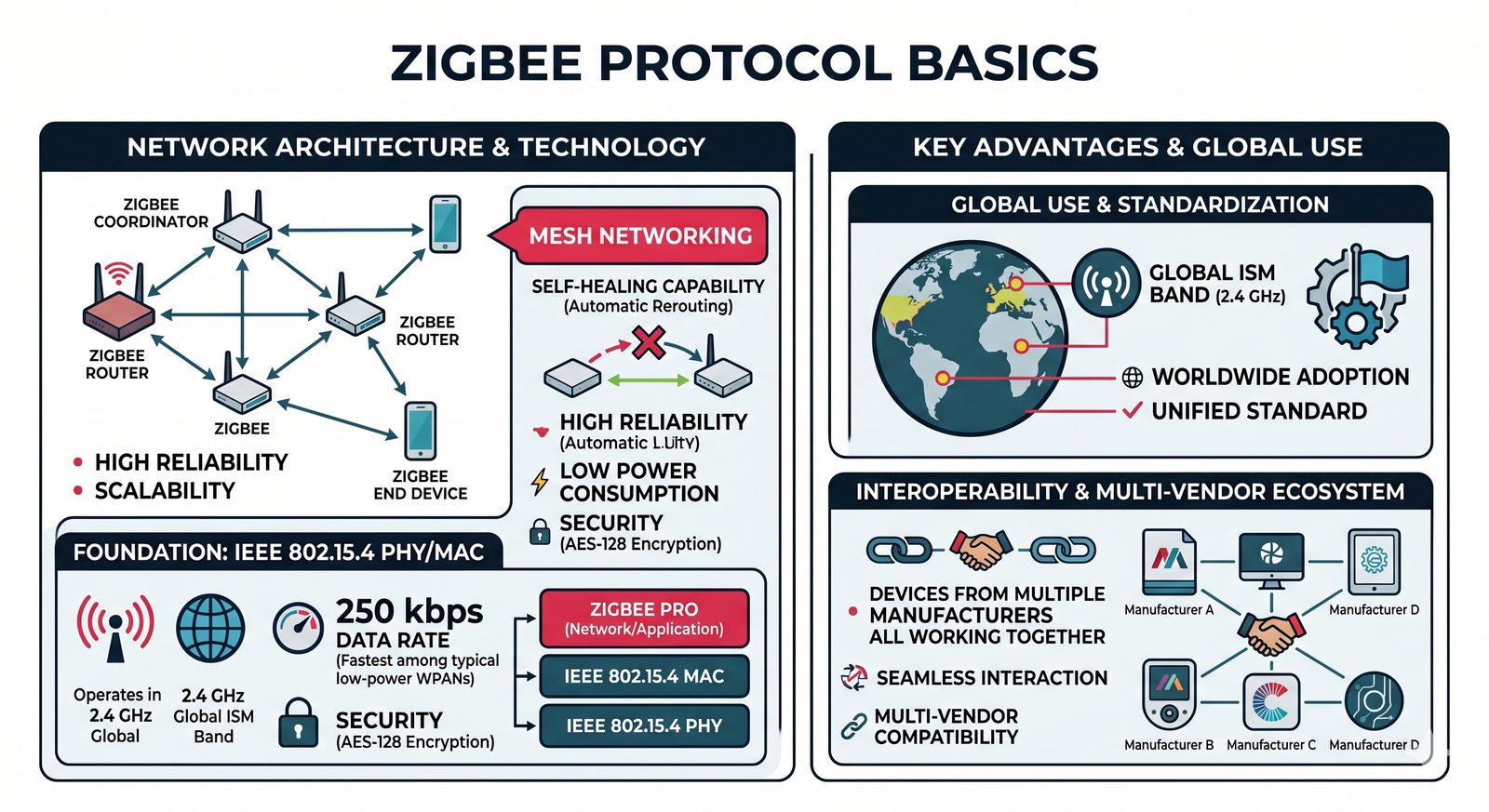

Zigbee – uniwersalny standard mesh
9 / 32- Oparty na warstwie fizycznej IEEE 802.15.4.
- Pracuje najczęściej w paśmie 2.4 GHz (globalnie darmowe).
- Prędkość transmisji wynosi 250 kbps, co pozwala na szybszą reakcję niż w przypadku Z-Wave.
- Otwartość: Wykorzystywany przez gigantów (Philips Hue, IKEA, Amazon, Tuya).
- Teoretyczny limit węzłów w sieci to ponad 65 000.

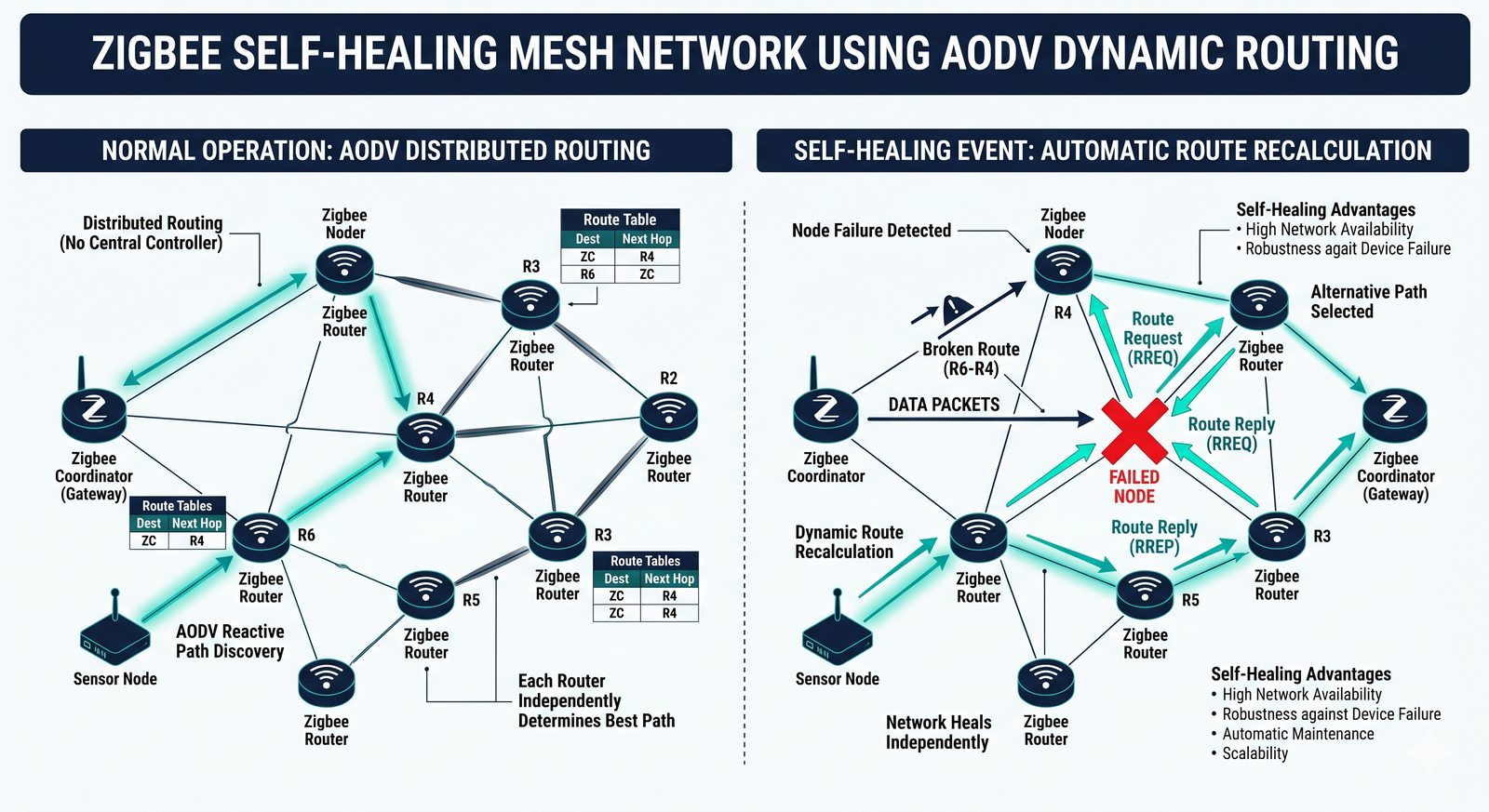

Zigbee: mesh i samonaprawa (Self-Healing)
10 / 32- W przeciwieństwie do Z-Wave, Zigbee używa routingu dynamicznego opartego na algorytmie AODV.
- Każdy ruter w sieci sam decyduje o najlepszej drodze dla pakietu w danym momencie.
- Self-healing: Jeśli jeden ruter zniknie, sieć natychmiast przekierowuje ruch przez inne węzły bez interwencji kontrolera.
- Jest to bardziej "odporna" topologia na dynamiczne zmiany w środowisku radiowym.

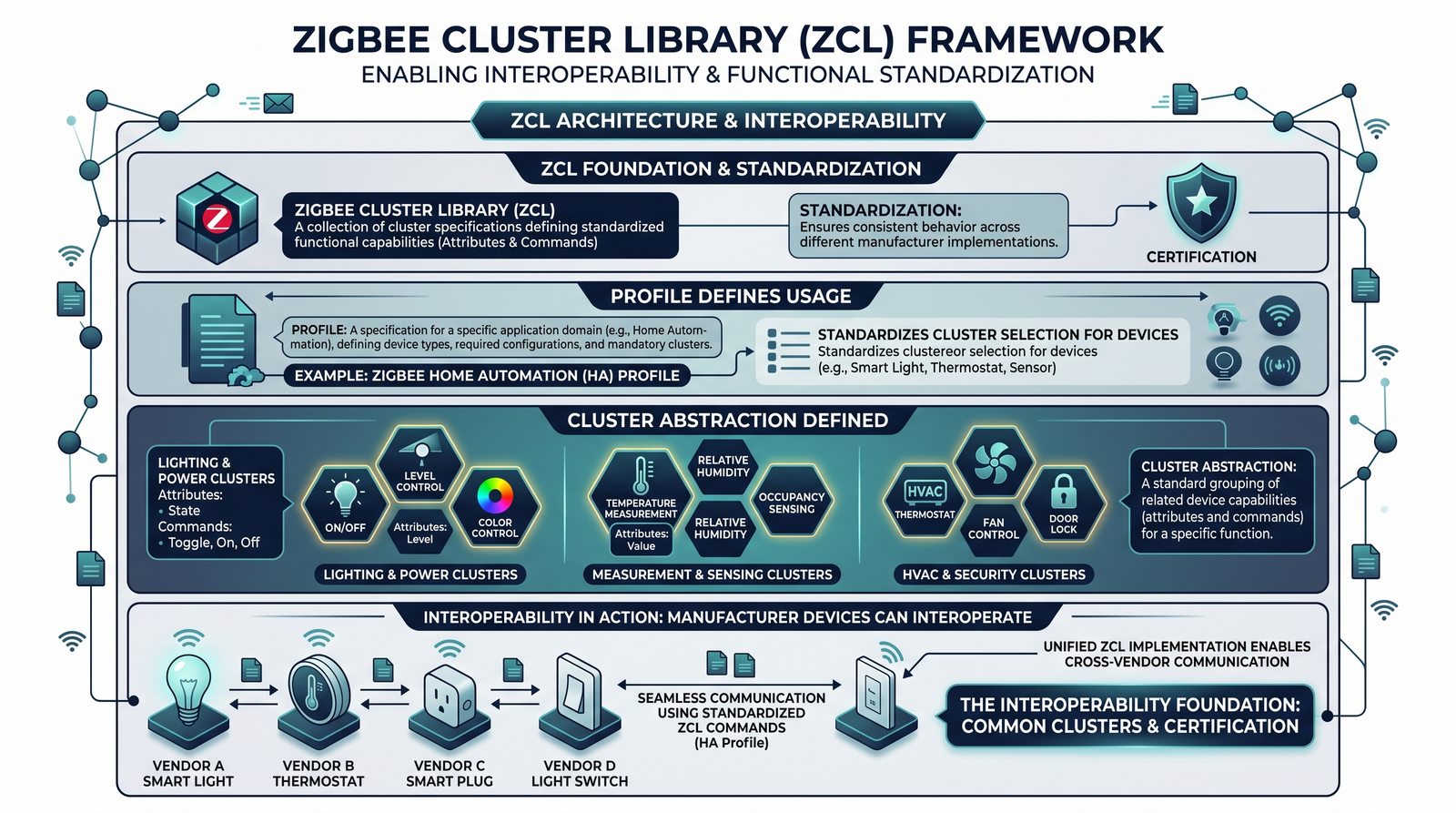

Zigbee: klastry i profile (ZCL)
11 / 32- ZCL (Zigbee Cluster Library): Standaryzacja komend. Klasyfikuje urządzenia (np. "Włącznik", "Czujnik Temperatury").
- Urządzenia różnych producentów mogą współpracować, o ile implementują te same standardowe atrybuty i komendy.
- Profile: Zigbee Home Automation (ZHA), Zigbee Light Link (ZLL) – obecnie skonsolidowane w uniwersalny standard Zigbee 3.0.
- To warstwa logiczna sprawia, że przycisk marki A potrafi zaświecić żarówkę marki B.

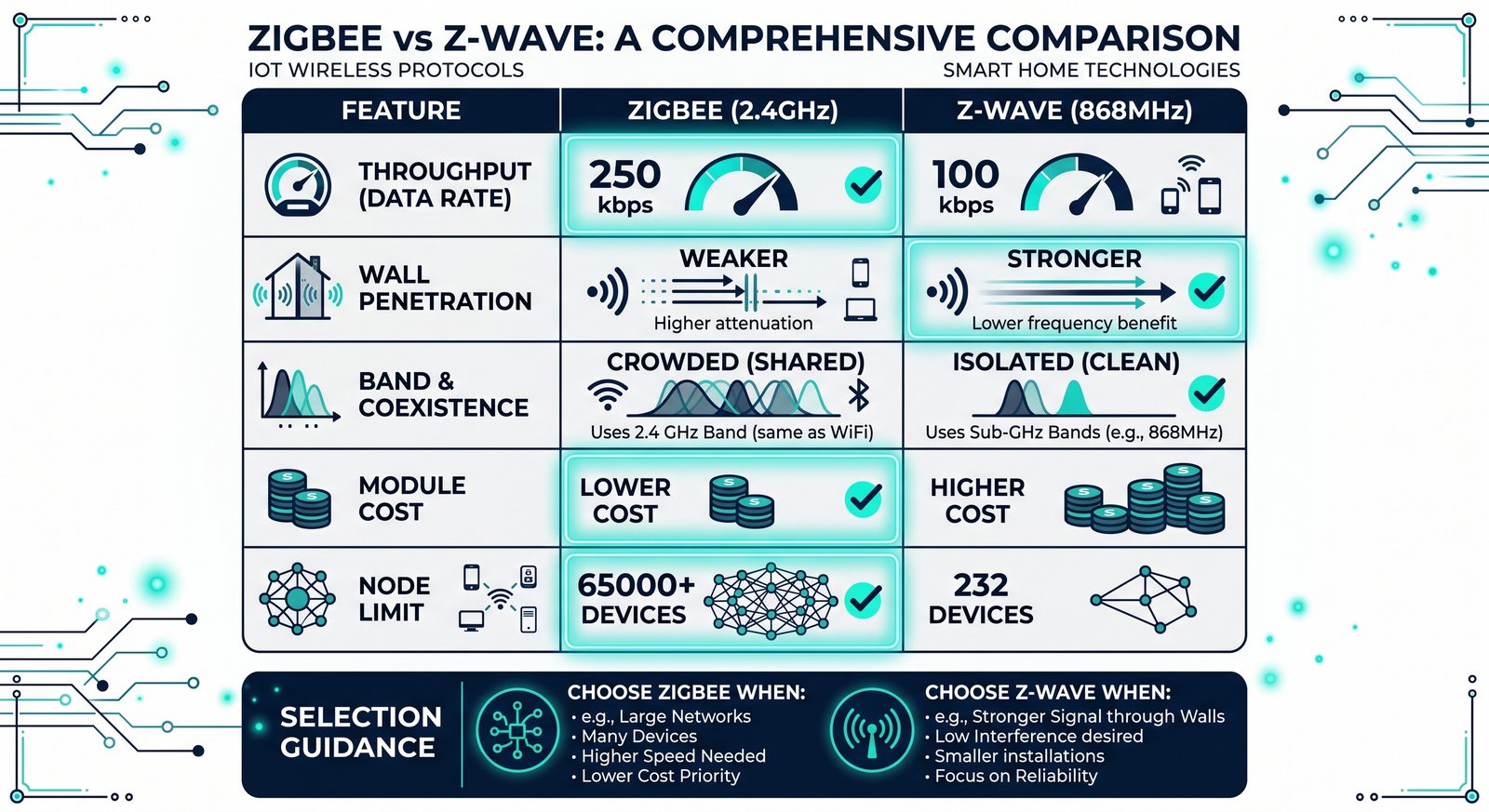

Porównanie: Zigbee vs Z-Wave
12 / 32| Cecha | Zigbee (2.4 GHz) | Z-Wave (868 MHz) |
|---|---|---|
| Przepustowość | 250 kbps | Do 100 kbps |
| Przenikanie ścian | Słabsze (krótka fala) | Bardzo dobre (długa fala) |
| Stabilność pasma | Narażone na Wi-Fi | Bardzo wysoka (izolacja) |
| Koszt modułów | Niski (Open standard) | Wyższy (Certyfikacja) |
| Limit węzłów | 65 000+ | 232 |

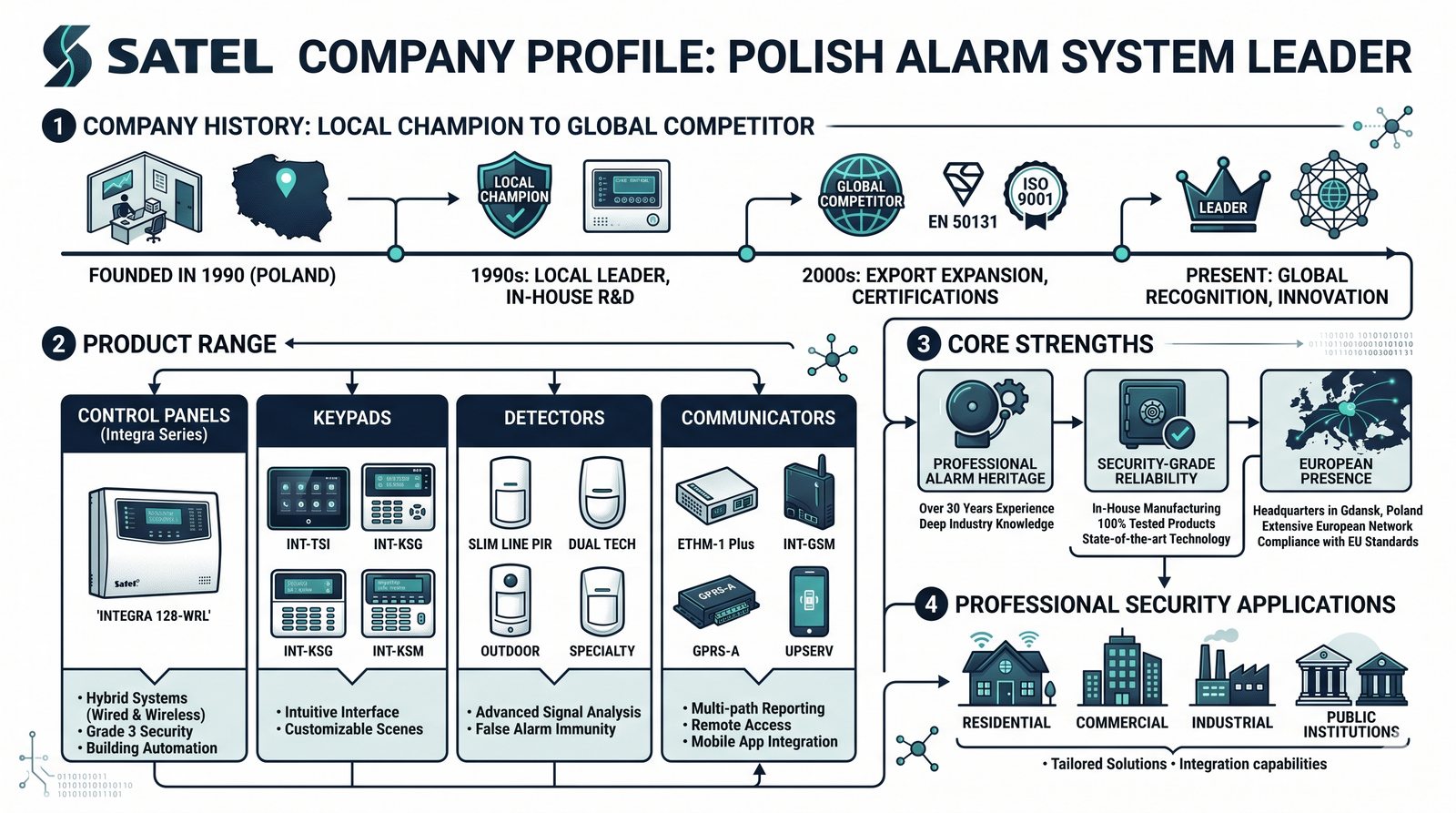

Satel – polski gigant systemów alarmowych
13 / 32- Satel: Polska firma z Gdańska, światowy lider w dziedzinie SSWiN (Systemy Sygnalizacji Włamania i Napadu).
- W przeciwieństwie do taniego IoT, systemy Satel muszą spełniać rygorystyczne normy bezpieczeństwa (Grade 2, Grade 3).
- Sercem systemu jest centrala (np. seria INTEGRA), która zarządza transportem danych między setkami czujników.
- Systemy te łączą świat przewodowy (magistrale) z zaawansowanym radiem.

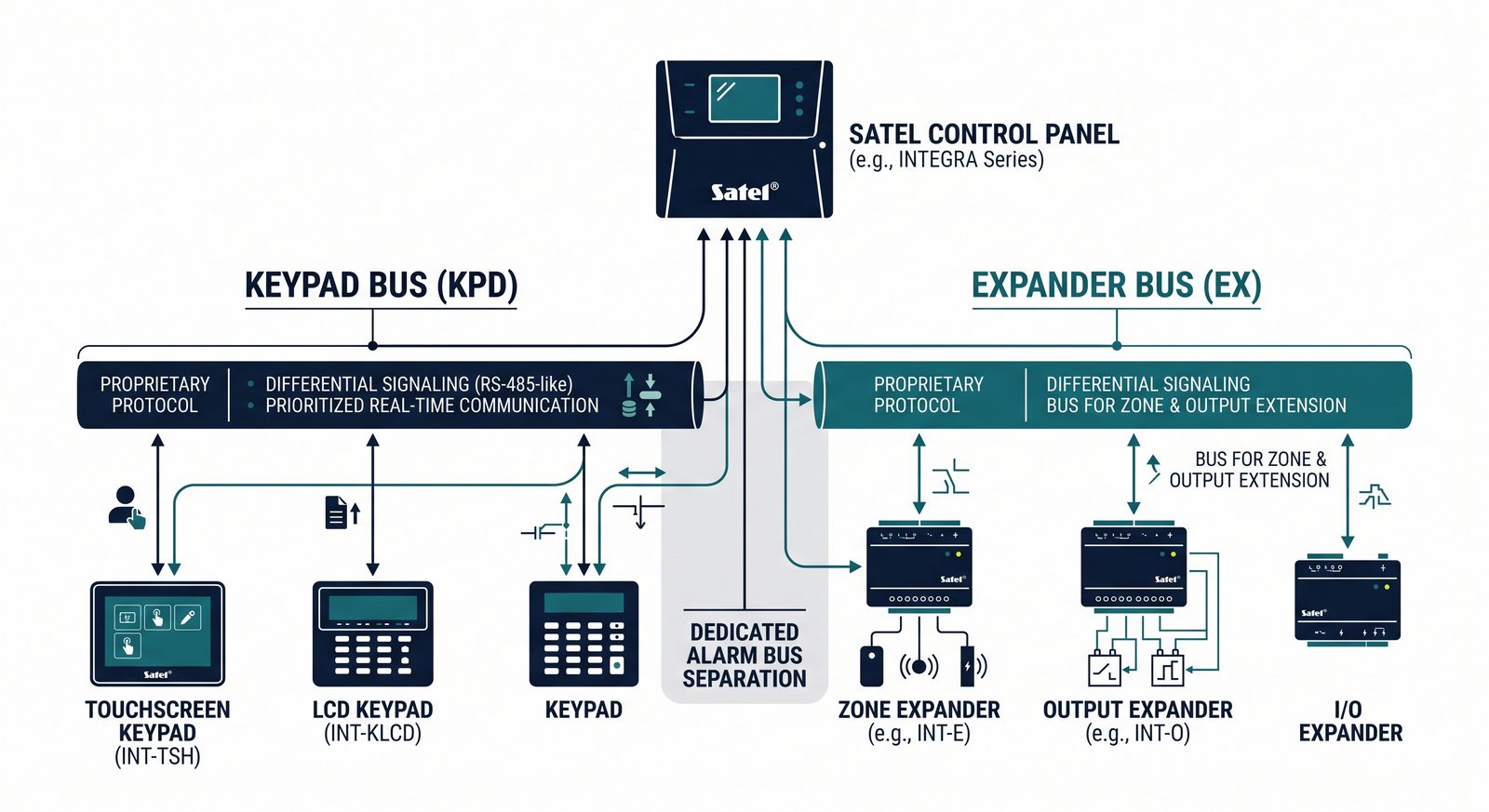

Satel: magistrale komunikacyjne
14 / 32- Centrale Satel wykorzystują dedykowane magistrale (BUS) do komunikacji z peryferiami:
- Magistrala Manipulatorów (KPD): Służy do podłączenia klawiatur. Dane są przesyłane w czasie rzeczywistym z wysokim priorytetem.
- Magistrala Ekspanderów (EX): Pozwala na rozbudowę systemu o dodatkowe wejścia (wejścia na czujki) i wyjścia (sterowniki).
- Wykorzystuje standard fizyczny zbliżony do RS-485, ale z autorskim protokołem czasowym, odpornym na sabotaż (monitorowanie obecności urządzeń).

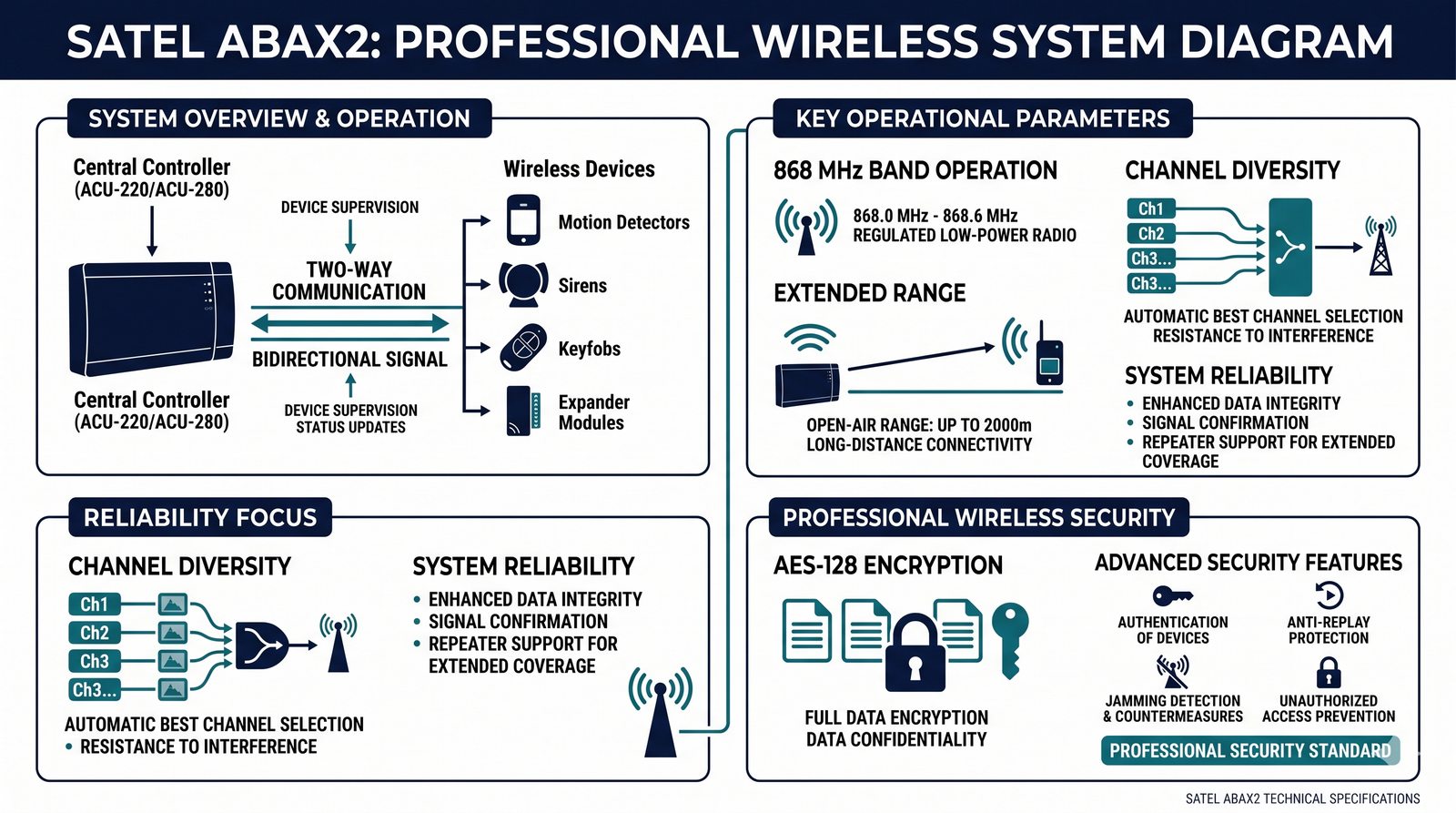

Satel: system bezprzewodowy ABAX 2
15 / 32- ABAX 2: Profesjonalny dwukierunkowy system radiowy w paśmie 868 MHz.
- Zapewnia stabilność porównywalną z instalacją przewodową dzięki technologii diversyfikacji kanałów (4 kanały z automatycznym wyborem najmniej zakłóconego).
- Automatycznie zmienia kanał, jeśli wykryje zakłócenia, co jest kluczowe w systemach bezpieczeństwa.
- Zasięg w otwartej przestrzeni do 2000 metrów.
- Wszystkie pakiety są szyfrowane kluczem AES-128.

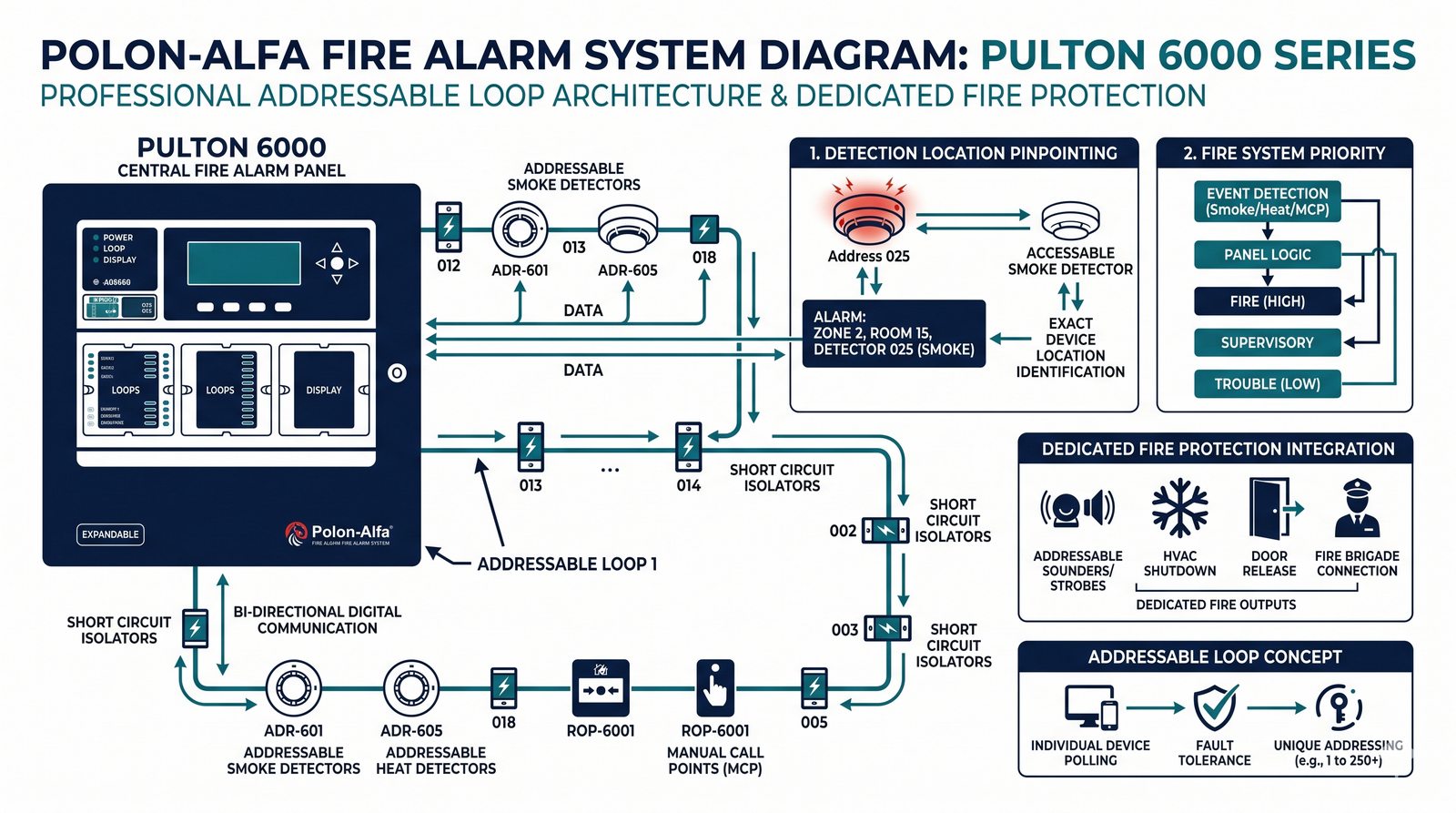

Polon-Alfa – systemy sygnalizacji pożarowej
16 / 32- Polon-Alfa: Największy polski producent systemów przeciwpożarowych (SSP).
- Transport danych w systemach pożarowych ma najwyższy priorytet i musi działać nawet w trakcie pożaru.
- Centrale (np. seria POLON 6000) to systemy modularne, rozproszone terytorialnie.
- Głównym zadaniem jest identyfikacja punktowa zagrożenia – czyli dokładna informacja, która czujka wykryła dym.

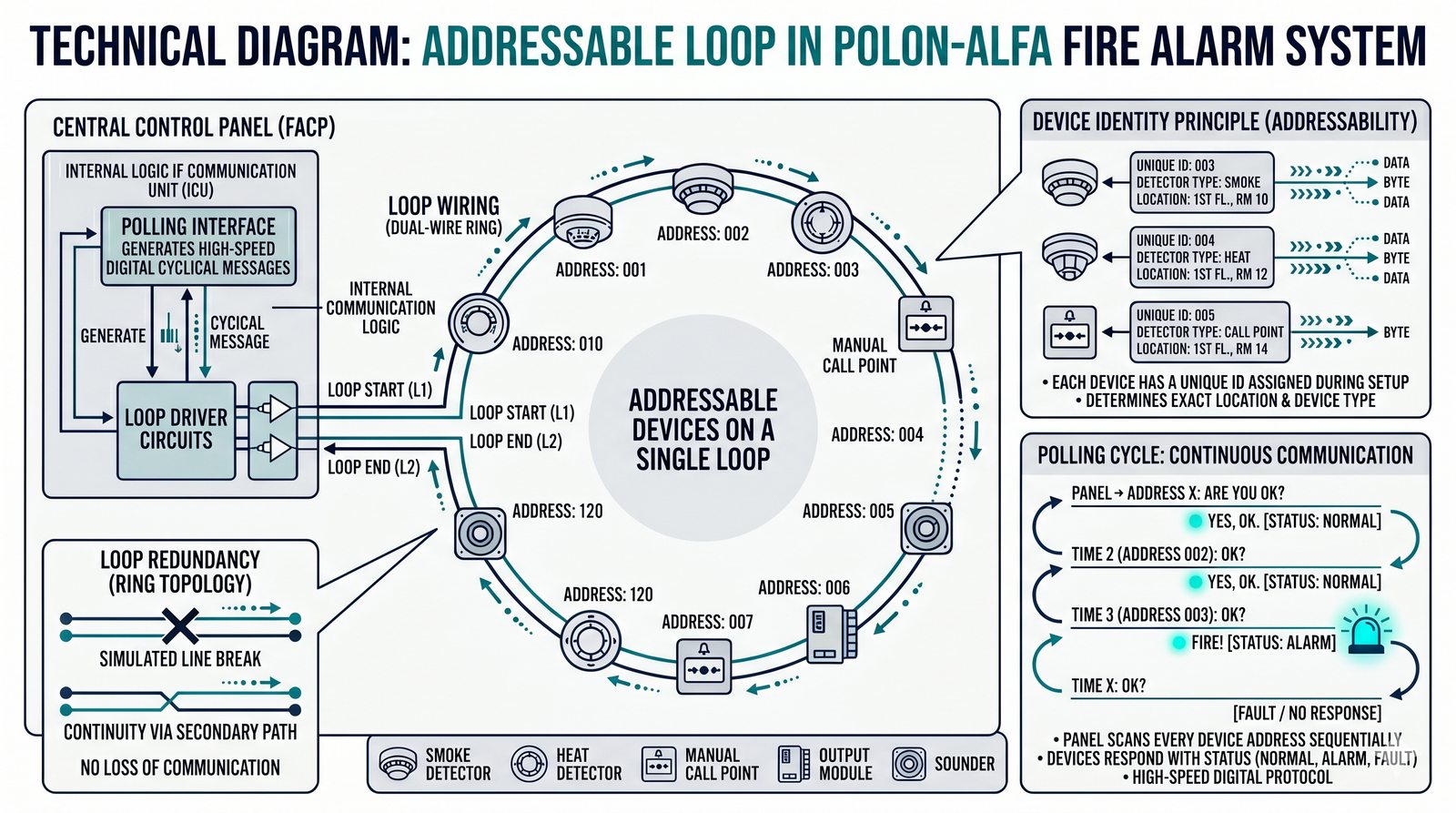

Polon-Alfa: adresowalne linie dozorowe
17 / 32- Urządzenia (czujki, ROP-y) łączone są w Pętle Dozorowe (Loop).
- Komunikacja odbywa się za pomocą cyfrowych ramek adresowalnych. Centrala cyklicznie "odpytuje" każdy element pętli.
- W jednej pętli może znajdować się do 250 elementów lub więcej (w zależności od standardu).
- Połączenie w pętlę (a nie w linię prostą) zapewnia redundantną drogę transportu danych – w razie przerwania przewodu, dane płyną z drugiej strony pętli.

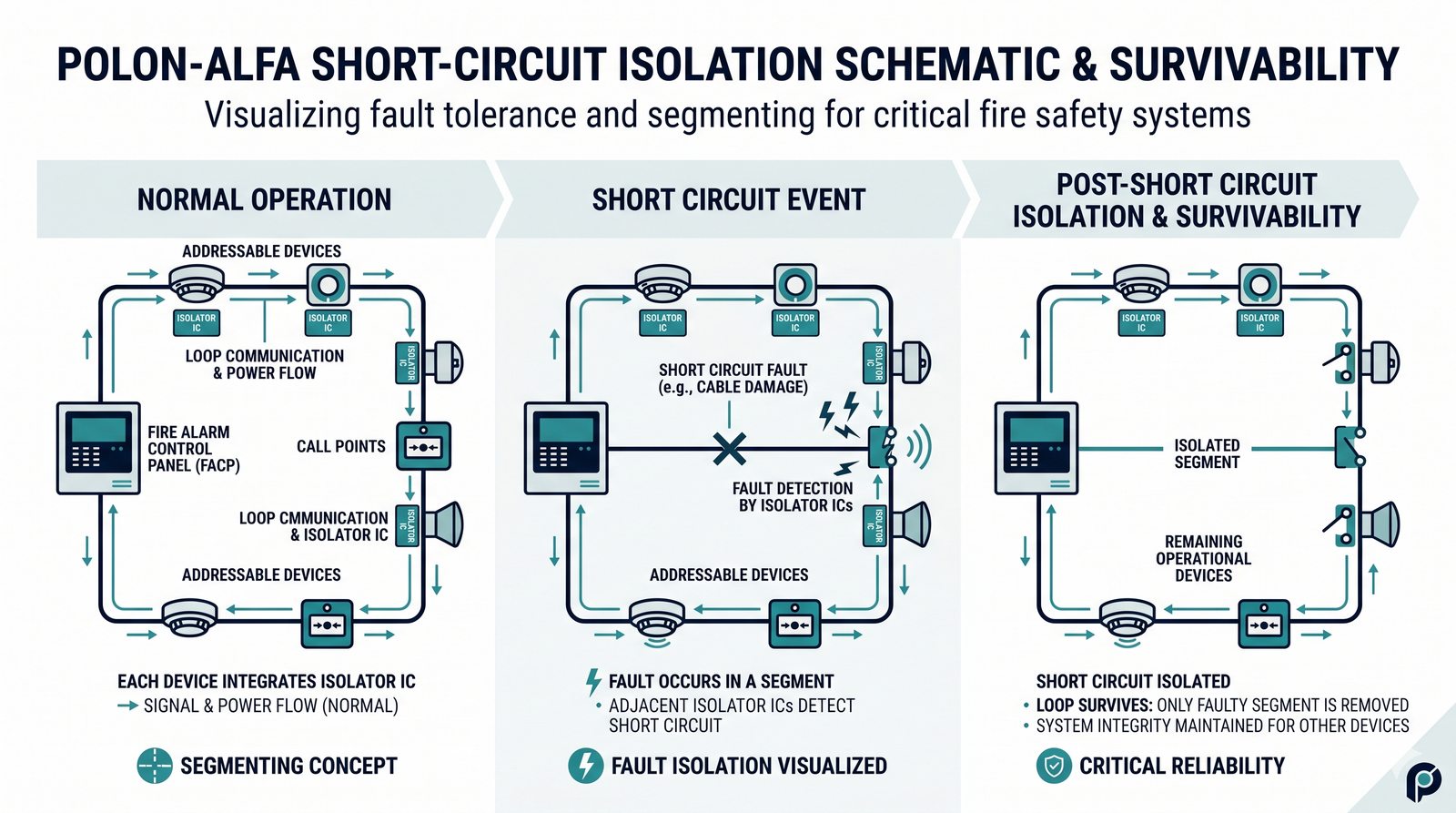

Niezawodność w SSP: izolatory zwarć
18 / 32- Magistrale Polon-Alfa są wyposażone w Izolatory Zwarć wbudowane w urządzenia.
- W przypadku awarii lub zwarcia fizycznego na linii, izolatory odcinają uszkodzony odcinek magistrali.
- Dzięki temu reszta systemu (pozostała część pętli) zachowuje pełną łączność z centralą.
- To krytyczny mechanizm gwarantujący, że pożar nie zniszczy komunikacji w całym budynku.

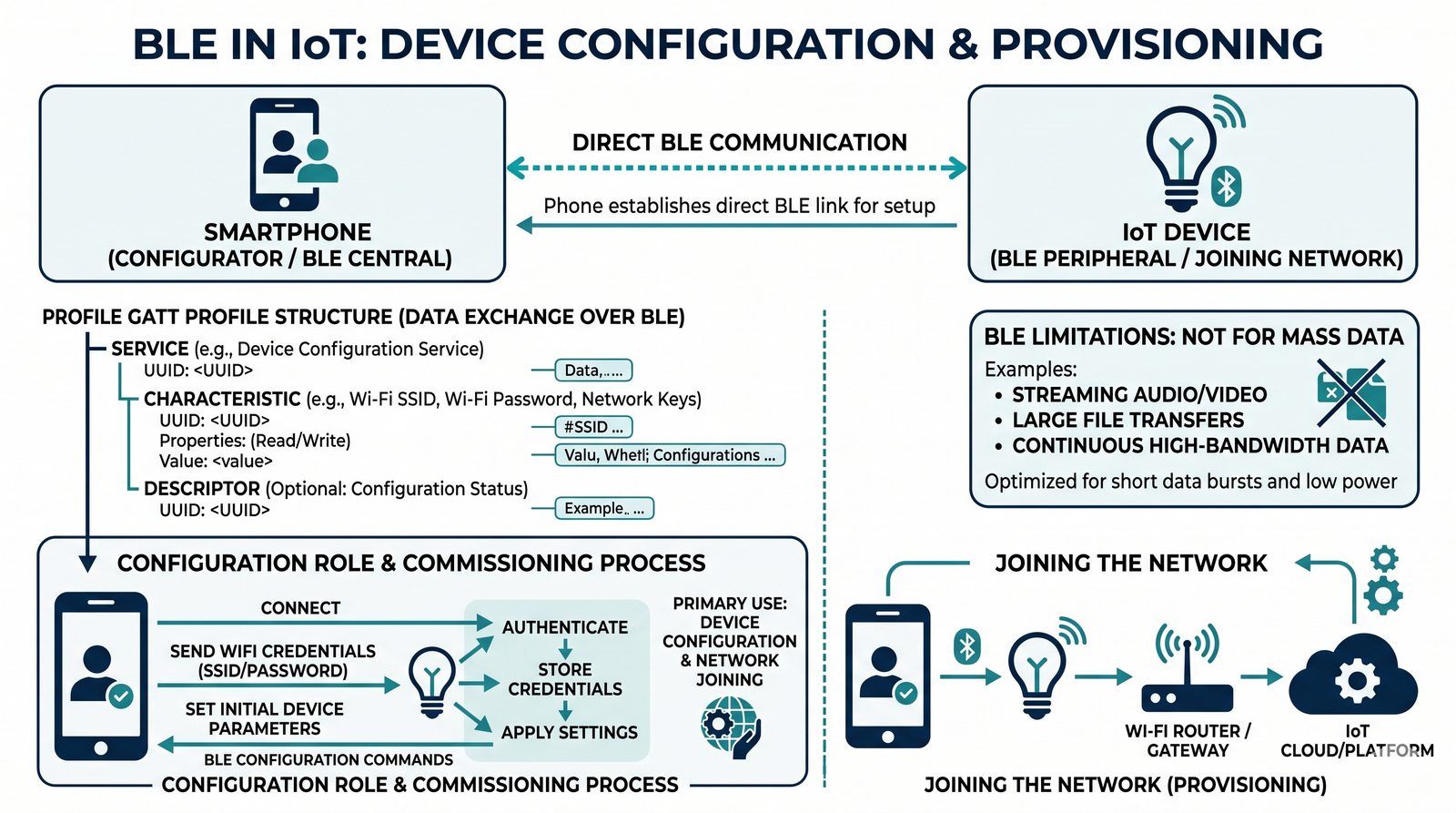

Bluetooth Low Energy (BLE)
19 / 32- BLE to fundament nowoczesnej konfiguracji urządzeń IoT.
- GATT (Generic Attribute Profile): Struktura danych określająca sposób wymiany informacji.
- W przeciwieństwie do Zigbee czy Z-Wave, BLE nie tworzy siatki (mesh) natywnie (choć istnieje Bluetooth Mesh), ale pozwala na bezpośrednią komunikację ze smartfonem.
- Idealne do konfiguracji "Join" dla WiFi/Zigbee oraz dla zamków elektronicznych (autoryzacja bliskościowa).

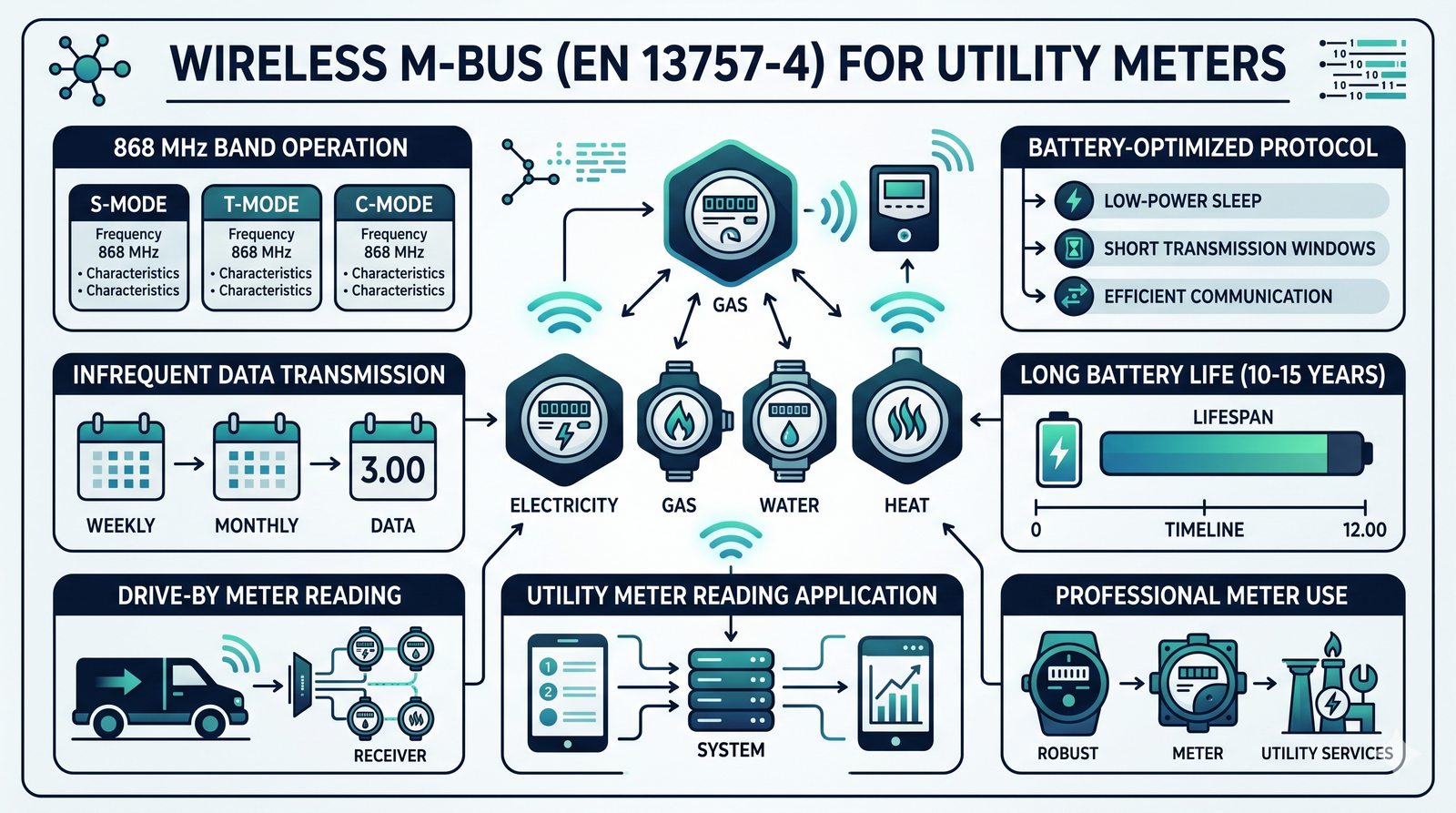

Wireless M-Bus – IoT w licznikach
20 / 32- Standard transportu danych dedykowany dla mediów (woda, prąd, gaz).
- Działa głównie w paśmie 868 MHz (Tryb S, T, C).
- Zoptymalizowany pod kątem rzadkiego wysyłania danych (np. raz na tydzień lub miesiąc), co pozwala na pracę bateryjną licznika przez 10-15 lat.
- Umożliwia odczyt "Drive-by" – inkasent przejeżdżając obok budynku, odbiera ramki danych bez wchodzenia do lokalu.

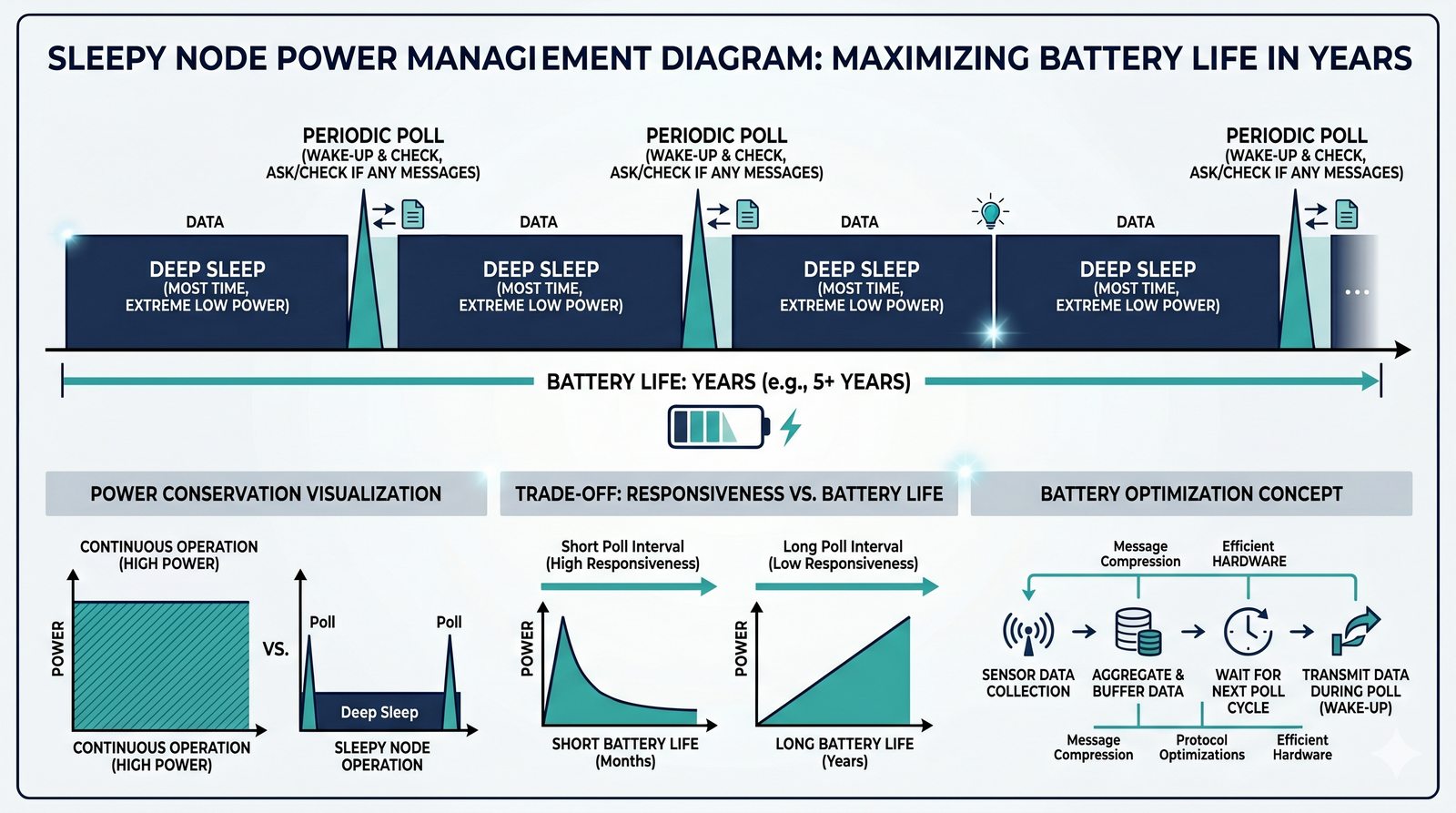

Zarządzanie energią: Sleepy Nodes
21 / 32- Kluczem do sukcesu IoT jest oszczędzanie energii w transporcie.
- Urządzenia bateryjne większość czasu spędzają w stanie Deep Sleep (mikroamperowe pobory prądu).
- Mechanizm Poll: Urządzenie budzi się, wysyła krótką ramkę-zapytanie do "rodzica" (routera), odbiera ewentualne komendy i natychmiast zasypia.
- Energy Harvesting: Technologie pozyskujące energię z otoczenia (np. z nacisku przycisku lub ciepła radiatora), eliminujące baterie.

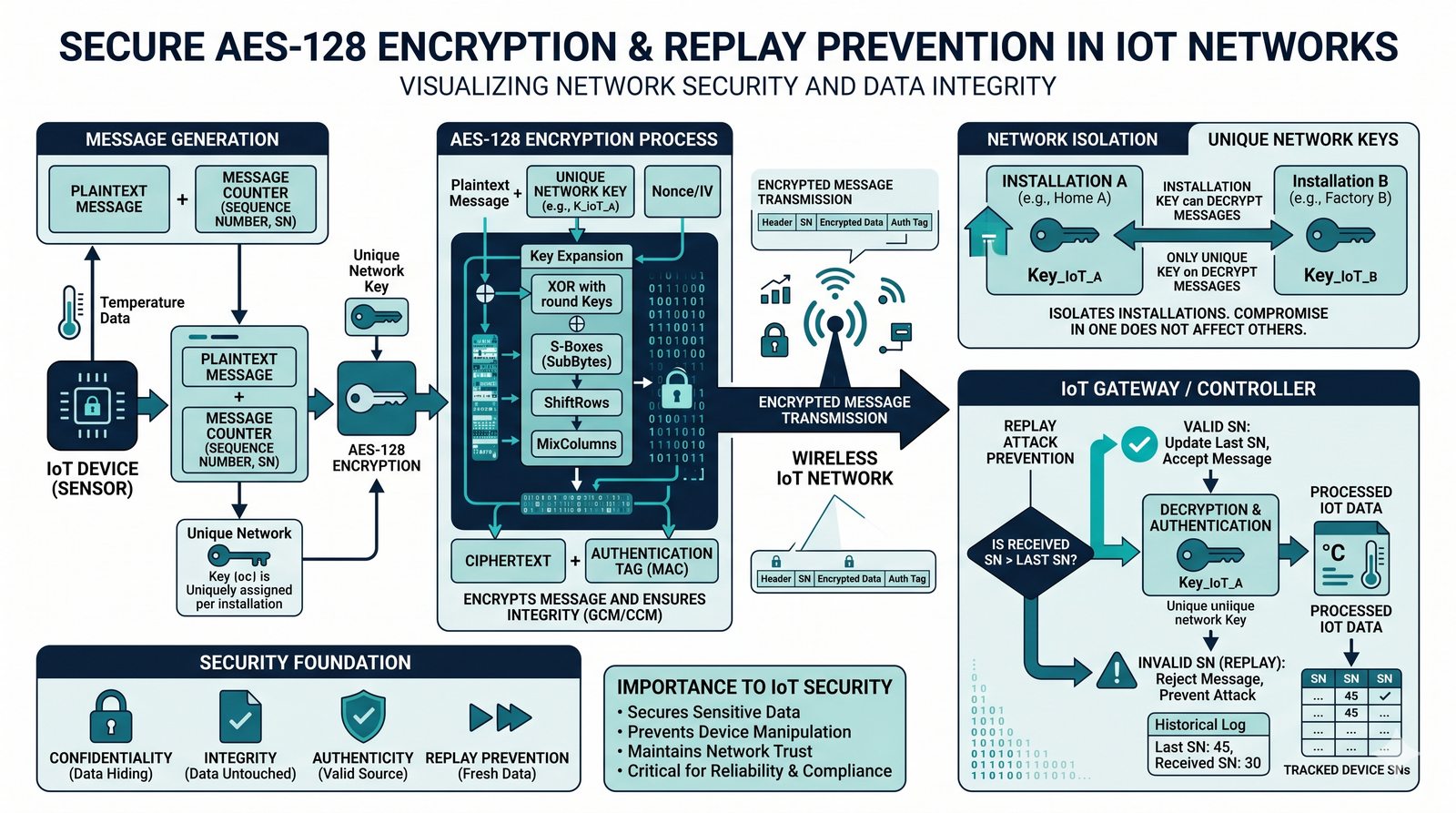

Bezpieczeństwo: AES-128 i szyfrowanie
22 / 32- Sieci Smart Home transportują dane o stanie zamków, alarmów i obecności domowników.
- Standardem stało się szyfrowanie AES-128 na poziomie warstwy MAC.
- Ochrona przed Replay Attack: Pakiety posiadają licznik sequencyjny (Sequence Number) – kopia nagranego wcześniej pakietu zostanie odrzucona przez odbiornik.
- Klucze sieciowe (Network Keys) są unikalne dla każdej instalacji.

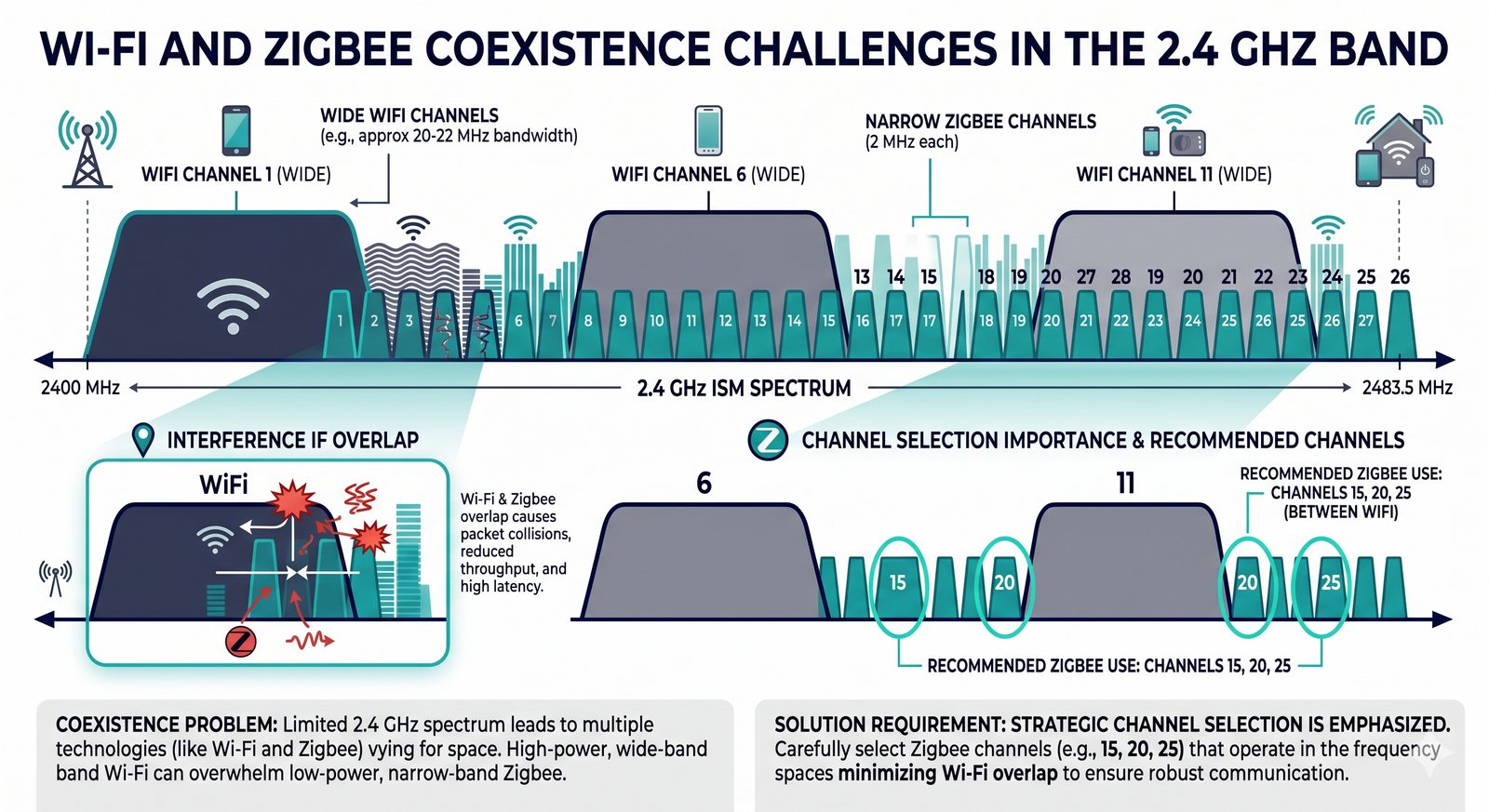

Wyzwania 2,4 GHz: koegzystencja
23 / 32- Pasmo 2.4 GHz jest ekstremalnie zatłoczone przez Wi-Fi i Bluetooth.
- Szerokie kanały Wi-Fi (20/40 MHz) "przykrywają" wąskie kanały Zigbee (2 MHz).
- Dobra praktyka: Wybór kanału Zigbee 15, 20 lub 25, które znajdują się w lukach między najczęstszymi kanałami Wi-Fi (1, 6, 11).
- Niewłaściwy dobór kanału to jedna z głównych przyczyn awarii w systemach inteligentnego domu.

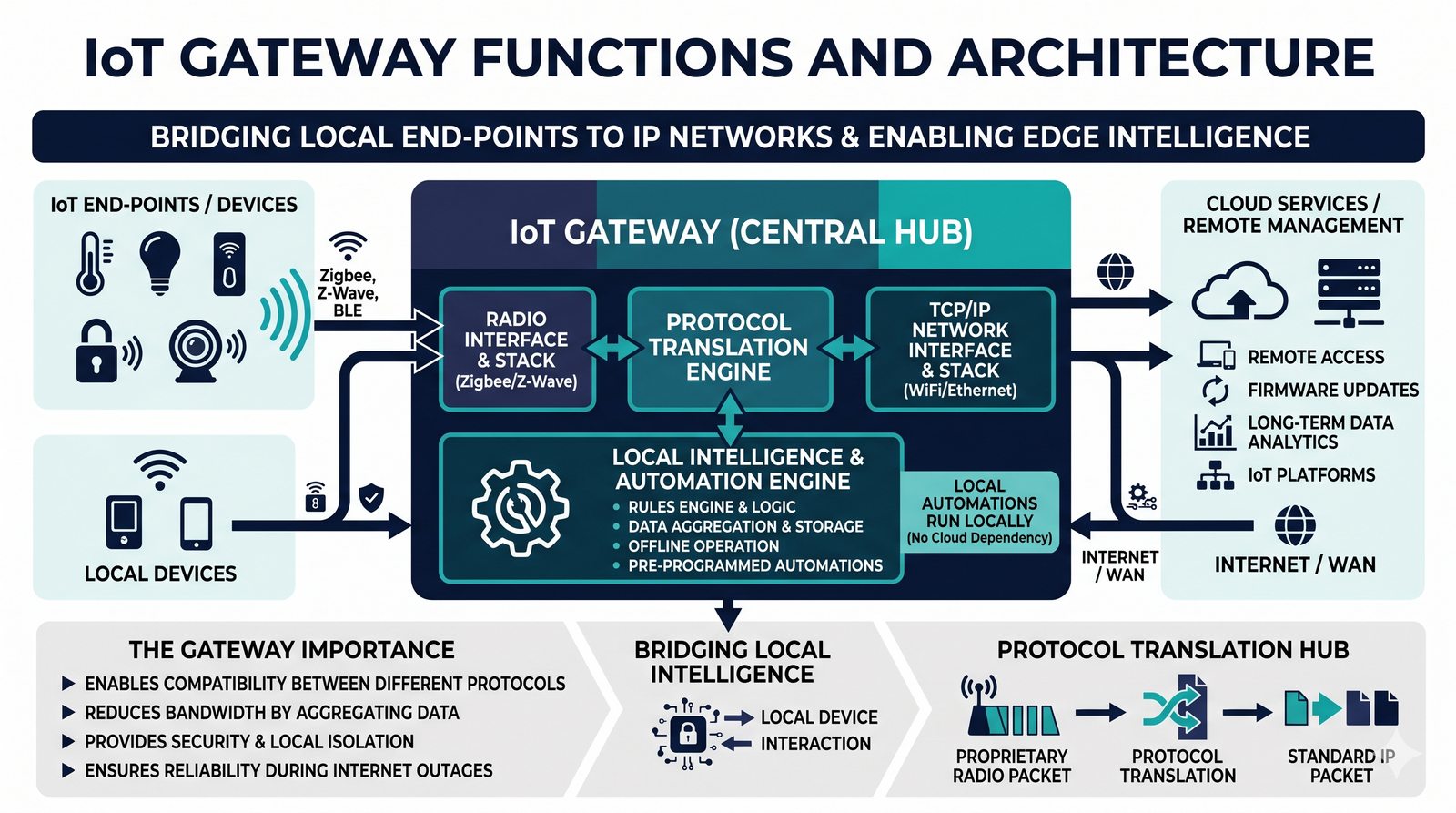

Bramki IoT (gateways / hubs)

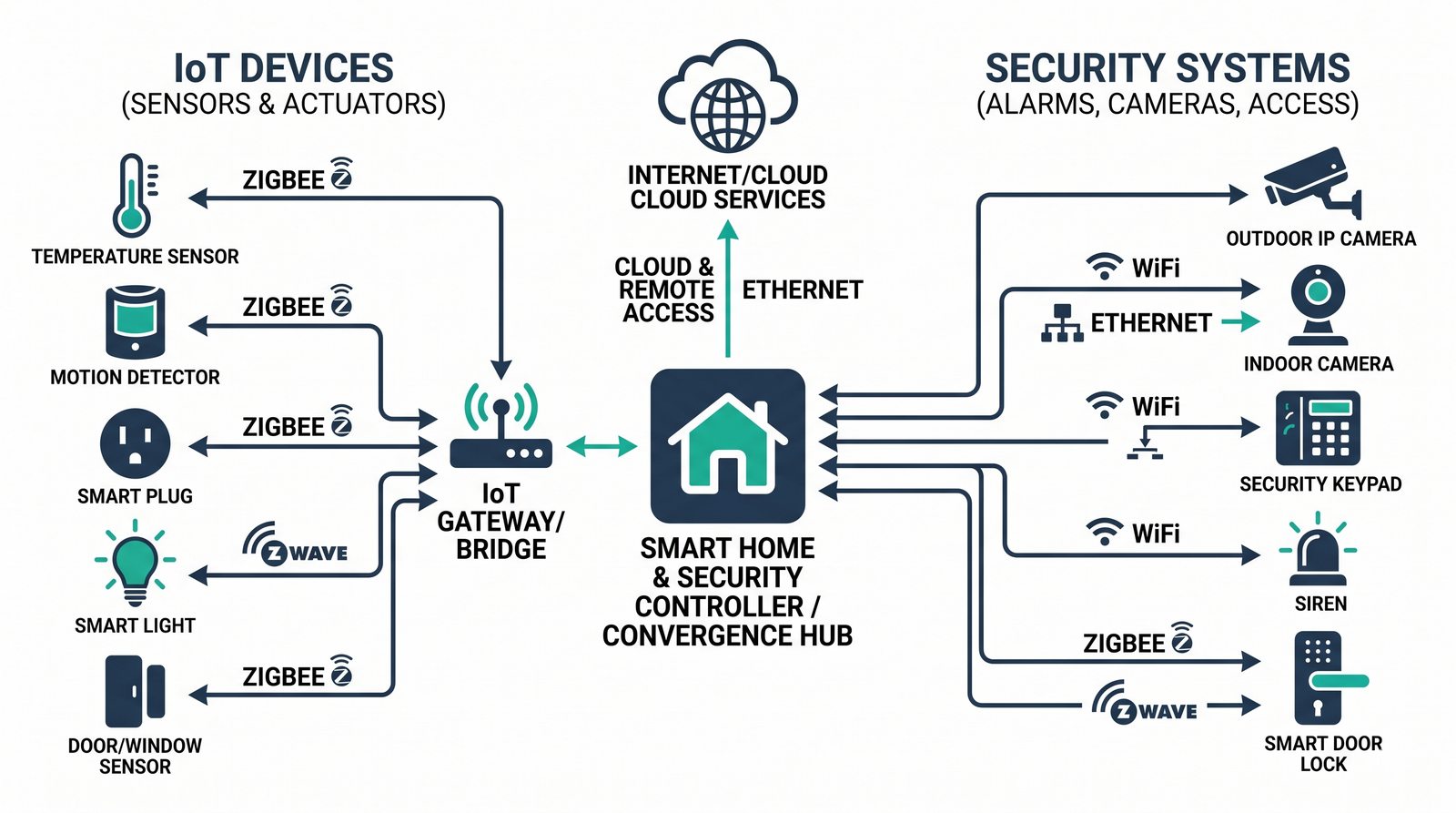

24 / 32- Standardy radiowe IoT nie są bezpośrednio kompatybilne ze smartfonami (IP).
- Bramka: Pełni rolę translatora protokołów (Protocol Translation).
- Posiada dwa stosy komunikacyjne:
- Radiowy (np. Zigbee Stack).
- Sieciowy (TCP/IP / WiFi).
- Zapewnia lokalną logikę (automatyzacje działają bez Internetu).

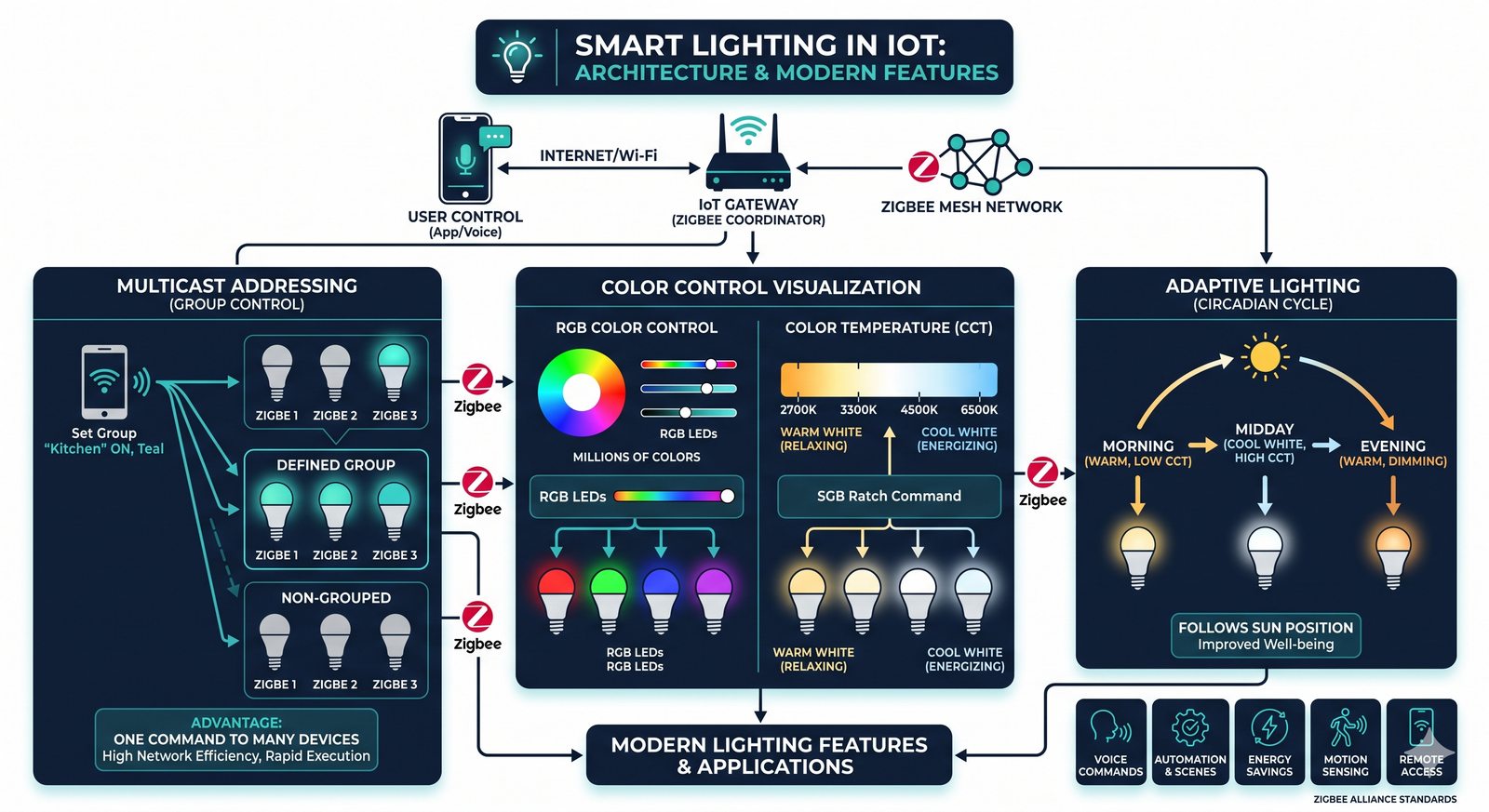

Zastosowanie: inteligentne oświetlenie
25 / 32- Najpopularniejszy element IoT. Wykorzystuje transport danych do przesyłania scen i grup oświetleniowych.
- Multicast: Jeden pakiet radiowy może włączyć 10 żarówek jednocześnie, dzięki adresowaniu grupowemu.
- Zastosowanie standardu Adaptive Lighting (zmiana barwy światła zależna od pory dnia) wymaga stałej komunikacji z bramką.
- Transport statusów: Informacja o przepaleniu żarówki wraca do systemu poprzez sieć mesh.

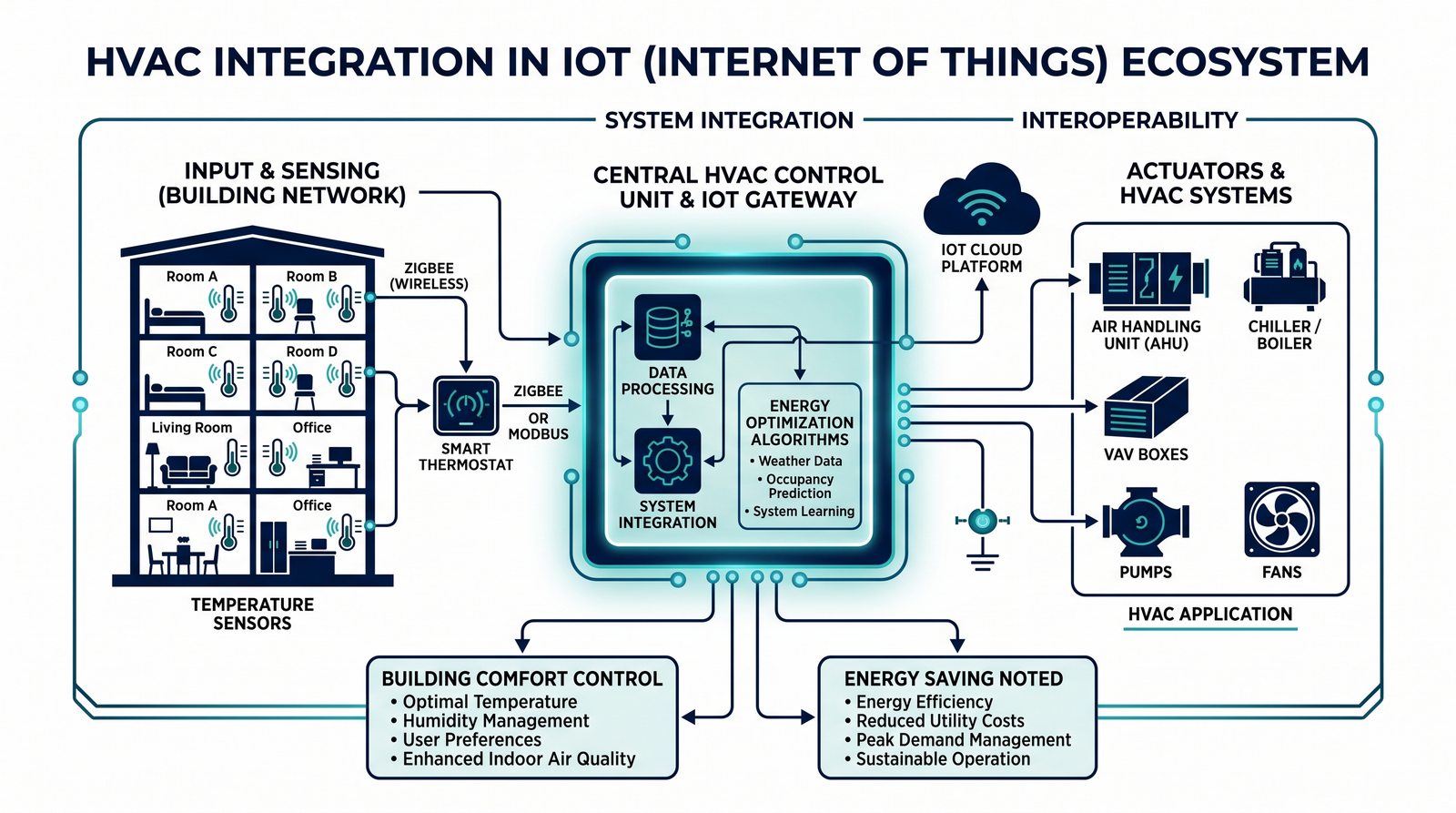

Zastosowanie: HVAC i komfort
26 / 32- Sterowanie ogrzewaniem i klimatyzacją (Heating, Ventilation, Air Conditioning).
- Transport danych z czujników wilgotności i temperatury pozwala na precyzyjne sterowanie zaworami termostatycznymi.
- Wykorzystanie protokołu Modbus lub BACnet w integracji z dużymi centralami wentylacyjnymi.
- Oszczędność: Automatyczne zakręcanie grzejnika po otwarciu okna (dzięki sensorom magnetycznym).

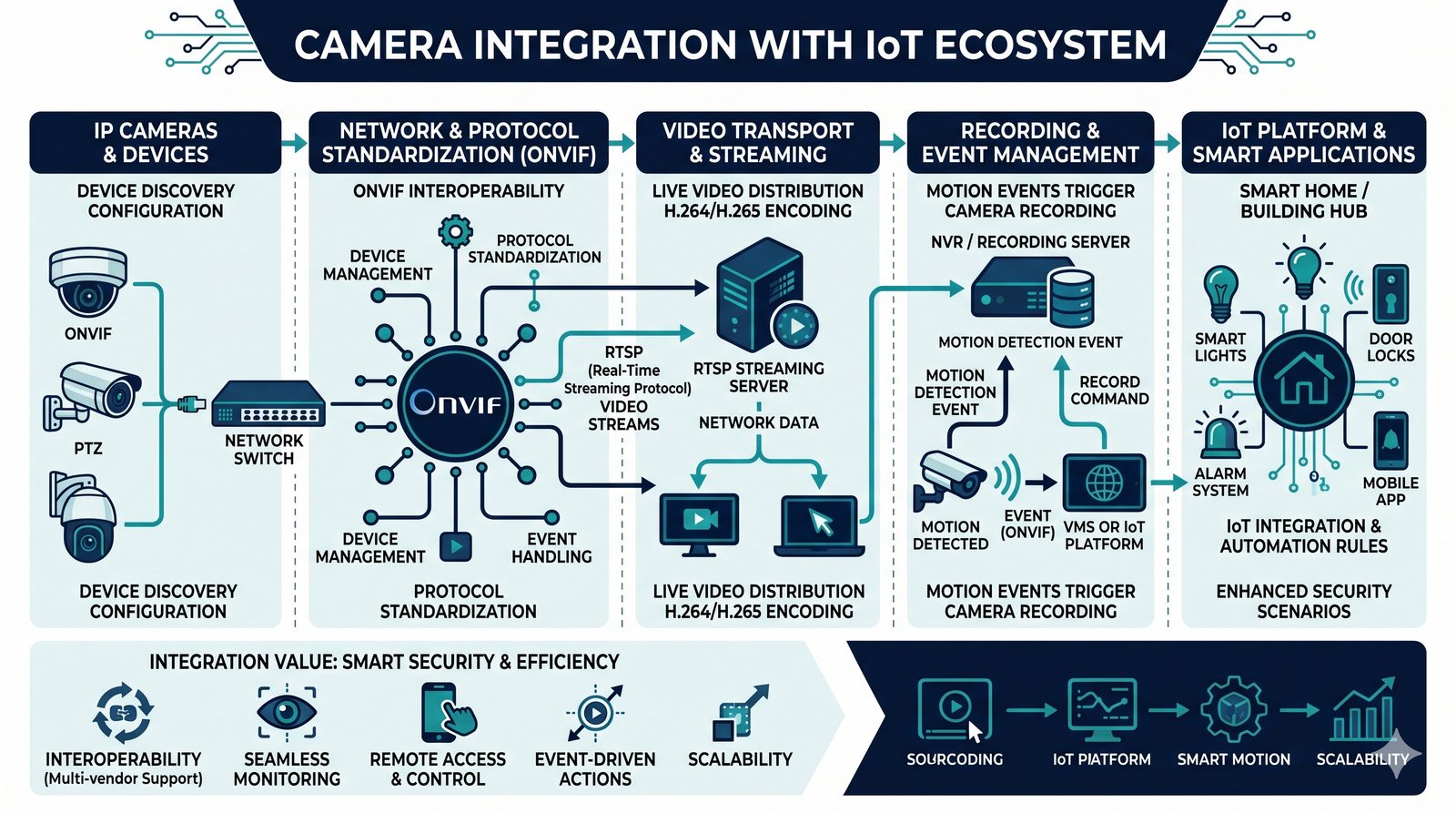

Integracja: Monitoring i Wideoweryfikacja
27 / 32- IoT integruje się z systemami kamer przez protokoły ONVIF oraz RTSP.
- Transport zdarzeń: Po wykryciu ruchu przez czujkę alarmową (np. Satel), system wysyła komendę do kamery, by wykonała zdjęcie i przesłała je do smartfona.
- Wideoweryfikacja pozwala na redukcję fałszywych alarmów.
- Wymaga wysokiej przepustowości sieci szkieletowej (Ethernet/WiFi 6).

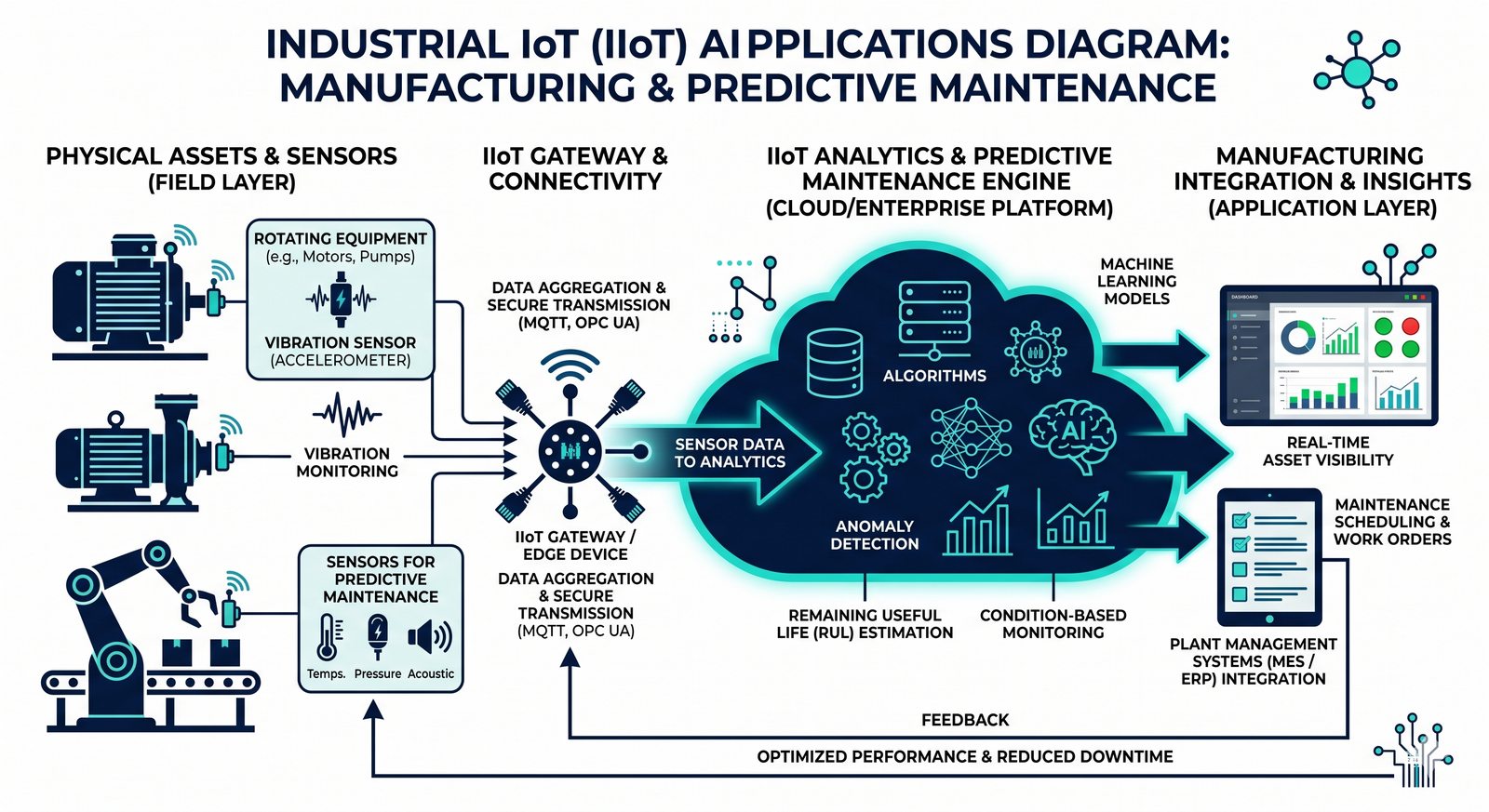

Industrial IoT (IIoT)
28 / 32- Zastosowanie technologii bezprzewodowych w fabrykach i magazynach.
- Głównym problemem jest szum elektromagnetyczny generowany przez maszyny i spawarki.
- IIoT wykorzystuje często standardy o wyższej mocy i bardziej odpornej modulacji (np. LoRaWAN dla dużych dystansów).
- Monitoring predykcyjny: Sensory IoT badają wibracje silników i przesyłają dane do analizy, zanim dojdzie do awarii.

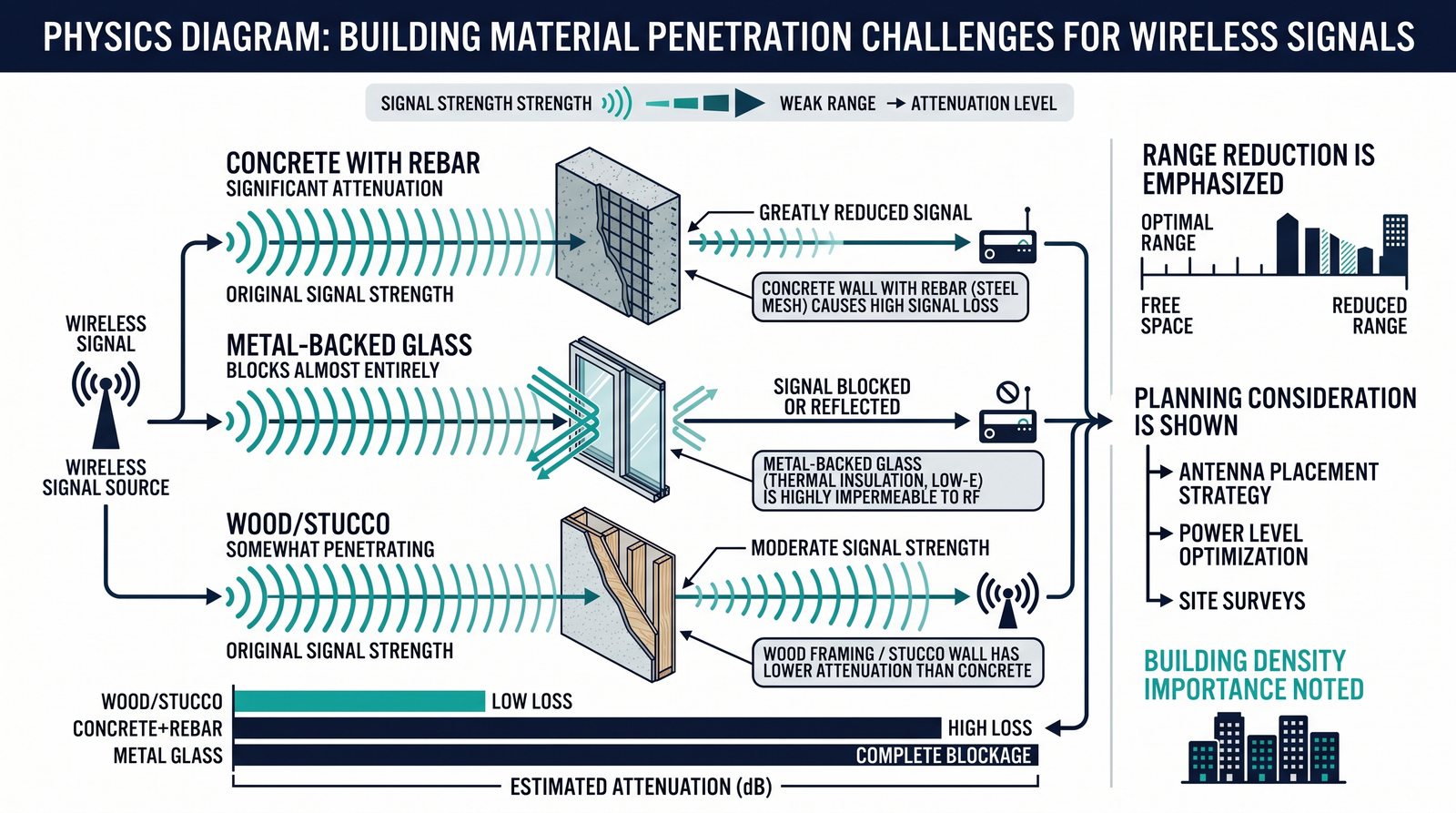

Problemy Fizyczne i Zasięg
29 / 32- Tłumienie (Attenuation): Betonowe stropy i zbrojenie stalowe drastycznie ograniczają zasięg radia IoT.
- Szkło z powłoką metaliczną (stosowane w biurowcach) działa jak ekran dla fal radiowych.
- Efekt Dopplera: Ruchome elementy w fabrykach mogą zakłócać stabilność połączenia.
- Rozwiązaniem w IoT jest zawsze zwiększenie gęstości ruterów w celu skrócenia dystansu między przeskokami mesh.

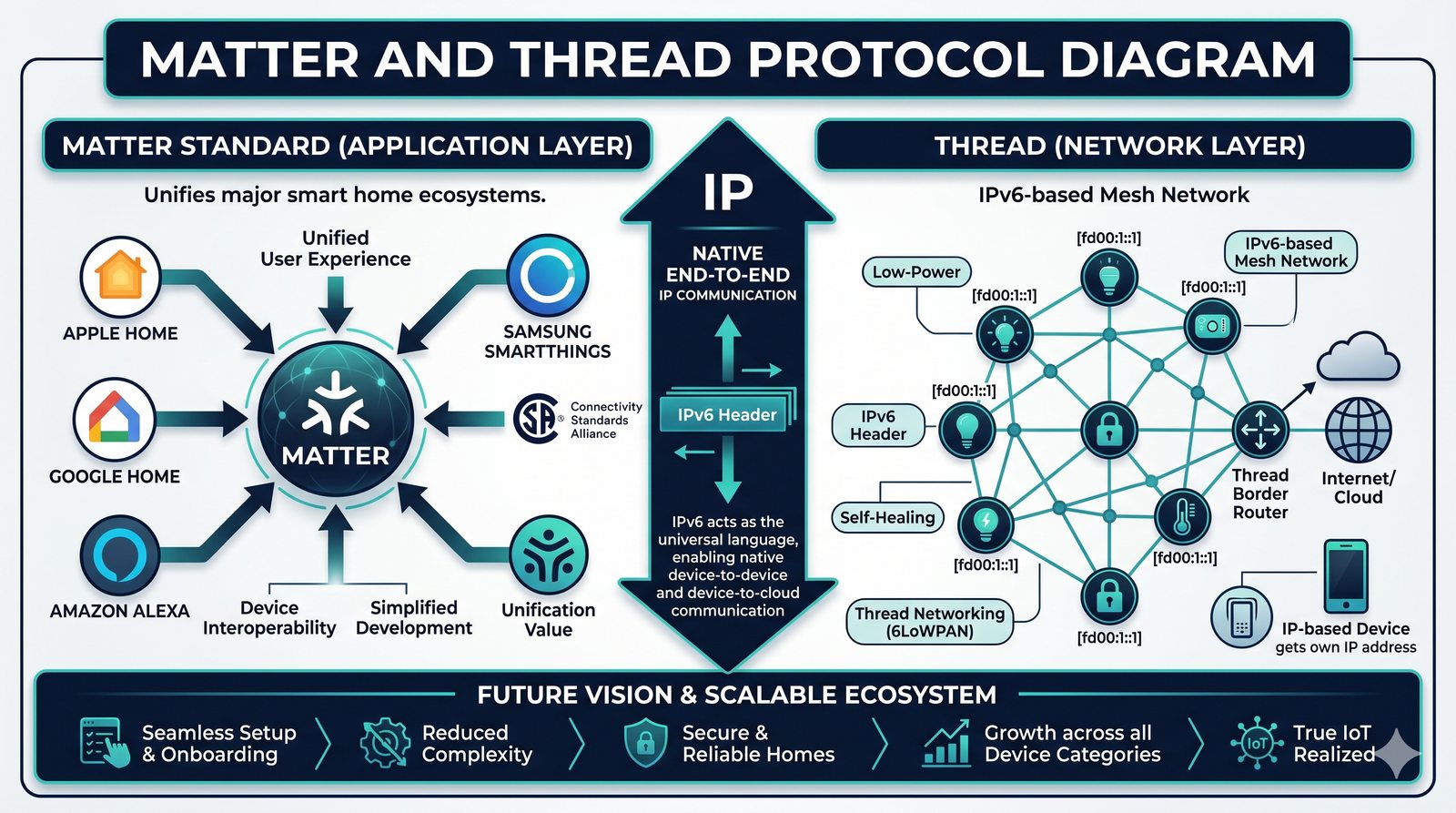

Przyszłość: protokół Matter i Thread
30 / 32- Matter: Standard warstwy aplikacji, który ma umożliwić współpracę Apple Home, Google Home i Amazon Alexa bez mostków.
- Thread: Nowa sieć mesh oparta na IPv6 (6LoWPAN).
- Matter sprawia, że każdy sensor staje się pełnoprawnym urządzeniem w sieci IP budynku, z własnym adresem.
- Koniec "wojny standardów" – urządzenia od różnych producentów będą posługiwać się tym samym językiem.

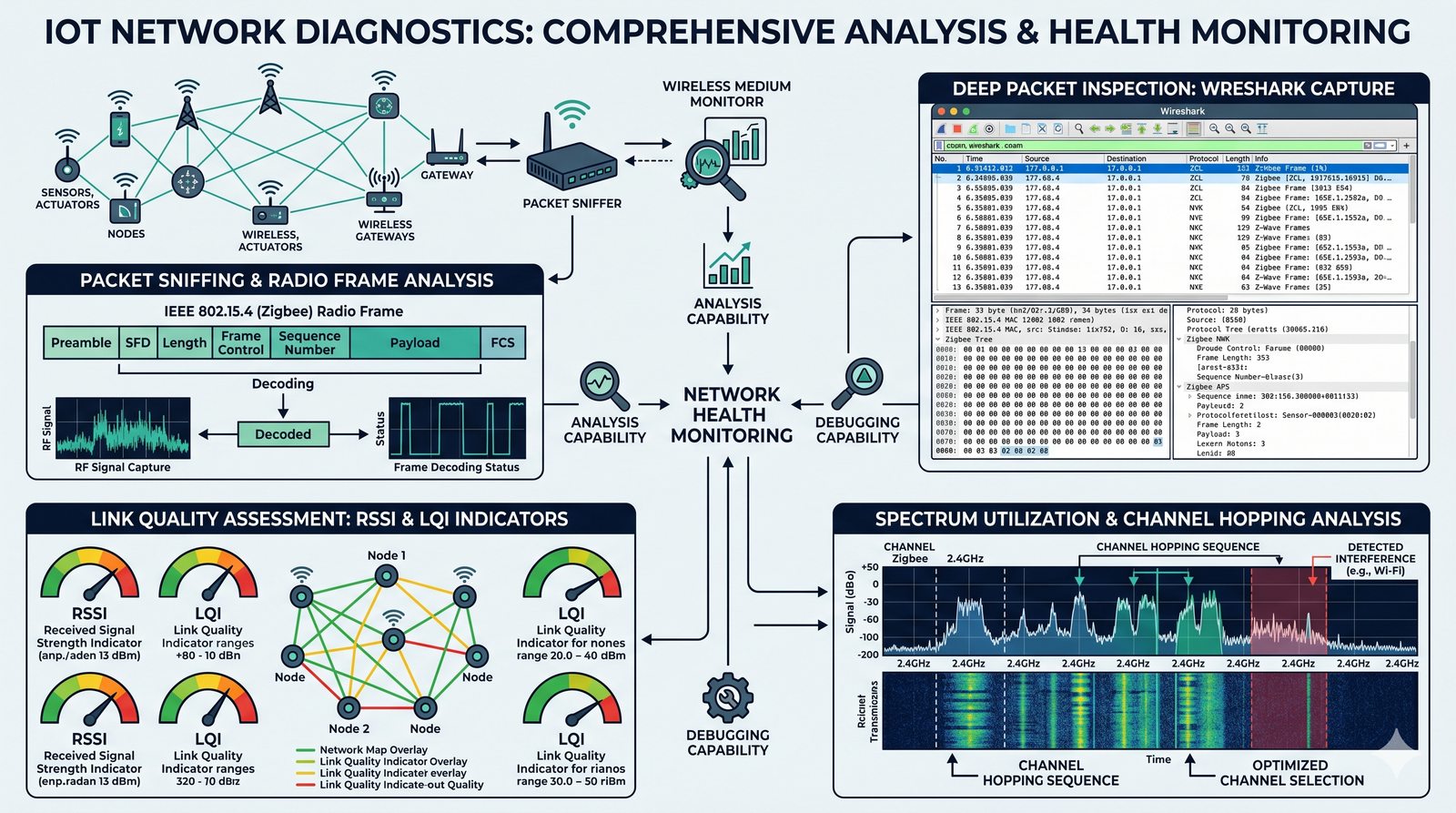

Diagnostyka Sieci IoT
31 / 32- Zarządzanie siecią transportu danych wymaga narzędzi diagnostycznych.
- Packet Sniffery: Pozwalają na "podsłuchiwanie" ramek radiowych w celu wykrycia błędów komunikacji (np. za pomocą oprogramowania Wireshark).
- Wskaźnik LQI / RSSI: Parametry określające jakość sygnału i poziom szumu tła.
- Analiza grafu sieci Mesh pozwala zidentyfikować "wąskie gardła", czyli rutery, przez które przechodzi zbyt dużo ruchu.
Podsumowanie i wnioski
32 / 32- Transport danych w IoT i systemach bezpieczeństwa to ciągły balans między zasięgiem, energooszczędnością a pewnością dostarczenia pakietu.
- Przewodowe magistrale (Satel, Polon-Alfa) pozostają standardem tam, gdzie stawką jest życie.
- Sieci bezprzewodowe Mesh (Zigbee, Z-Wave) zrewolucjonizowały komfort i modernizację istniejących budynków.
- Nadchodzący standard Matter zwiastuje erę pełnej unifikacji opartej na IPv6.
- Zrozumienie mediów transmisyjnych jest kluczowe dla każdego inżyniera nowoczesnych instalacji budynkowych.
Koniec Wykładu 5
