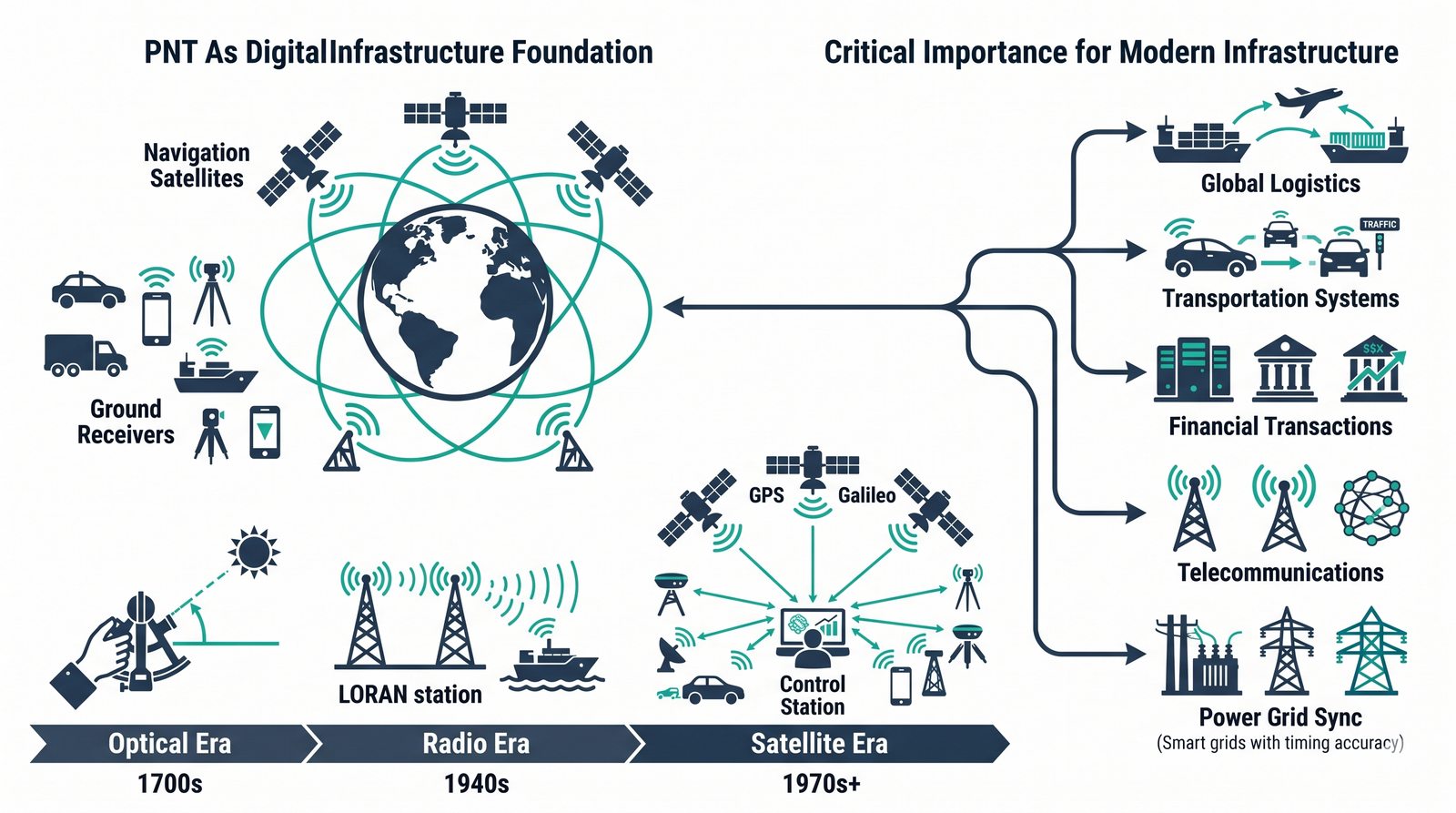

Sieci transportu danych - GPS, GNSS i optyka

GPS, GNSS i Optyka w transporcie danych

1 / 32

PNT (Position, Navigation, Timing) to fundament współczesnej infrastruktury cyfrowej.
Wykład obejmuje ewolucję od technik optycznych do zaawansowanych sieci satelitarnych.
Zrozumiemy, dlaczego GPS to w rzeczywistości globalny serwer czasu, a nie map.
Nauczymy się, jak transport danych o nanosekundowej precyzji pozwala wyznaczyć pozycję z dokładnością do centymetrów.

Ilustracja: STD_GPS_01.jpg

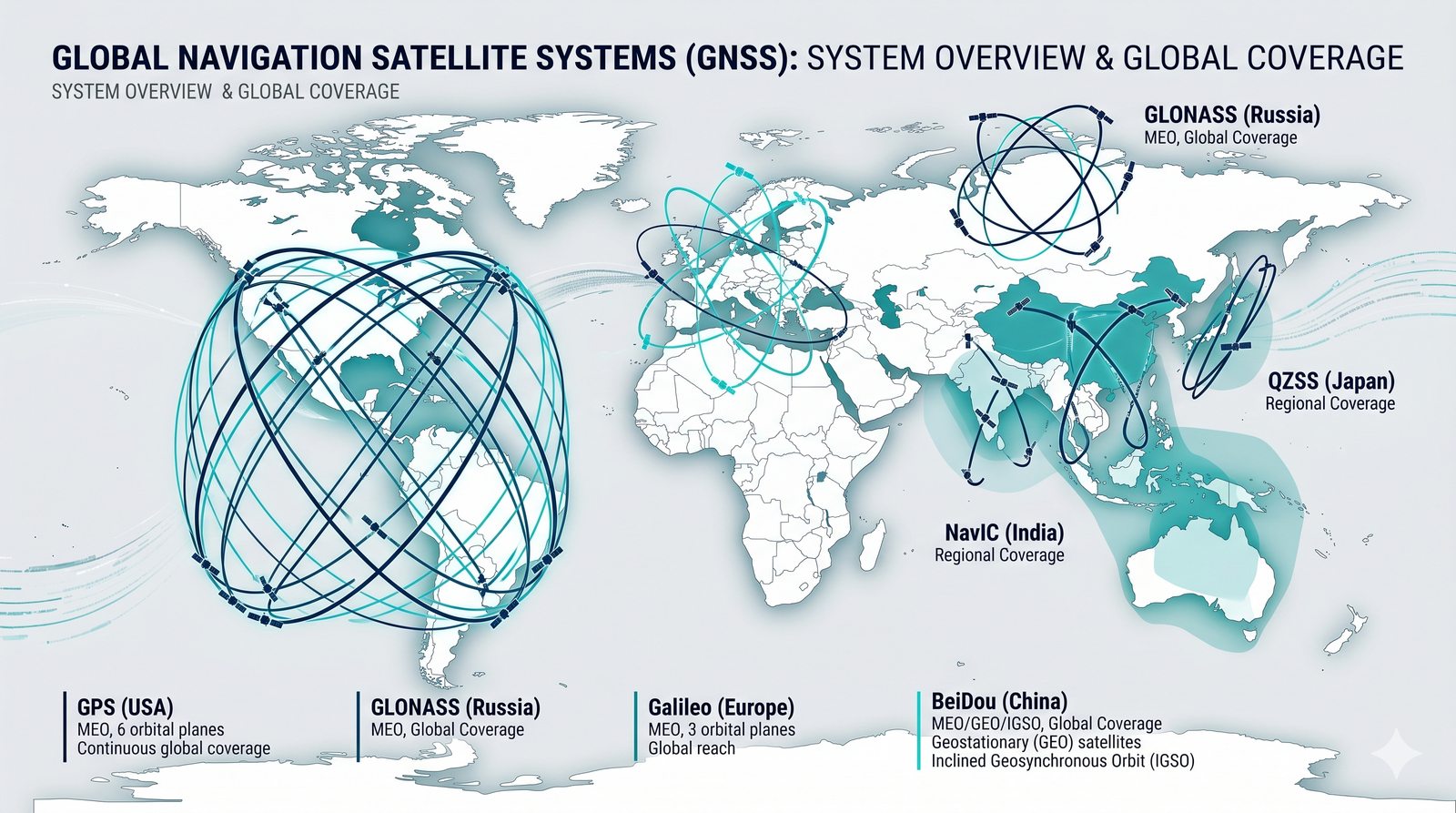

Czym jest GNSS?

2 / 32

GNSS (Global Navigation Satellite Systems) to nazwa zbiorcza dla wszystkich konstelacji satelitarnych zapewniających zasięg globalny.
Systemy te przesyłają sygnały jednokierunkowe (simplex), które pozwalają odbiornikom na pasywne wyliczanie pozycji.
Główne parametry wyznaczane przez GNSS: Współrzędne (X, Y, Z) oraz Czas (T).
Współczesne odbiorniki śledzą wiele systemów jednocześnie (Multi-GNSS) dla zwiększenia niezawodności.

Ilustracja: STD_GPS_02.jpg

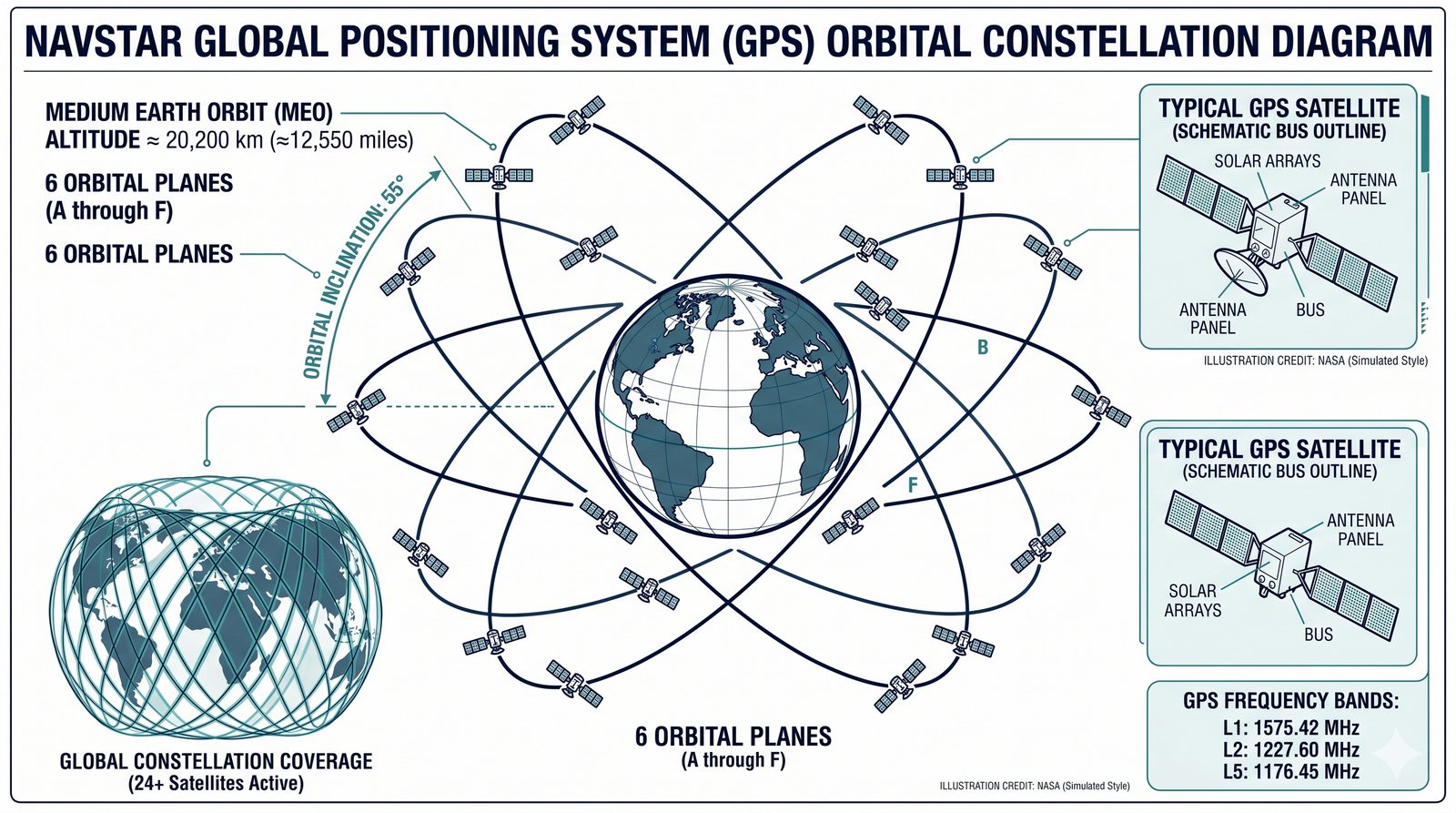

GPS - USA (NAVSTAR)

3 / 32

Stworzony przez Departament Obrony USA jako projekt tajny (lata 70. XX wieku).
Składa się z minimum 24 satelitów (obecnie ok. 31) na orbitach MEO.
Ewolucja: Od "śmiertelnej precyzji" pocisków do darmowej usługi cywilnej dostępnej dla każdego.
Wprowadzenie sygnału L5 (najnowocześniejszego) znacząco poprawia działanie w miastach.

Frequencies: L1 (1575.42 MHz), L2, L5
Owner: United States Space Force

Ilustracja: STD_GPS_03.jpg

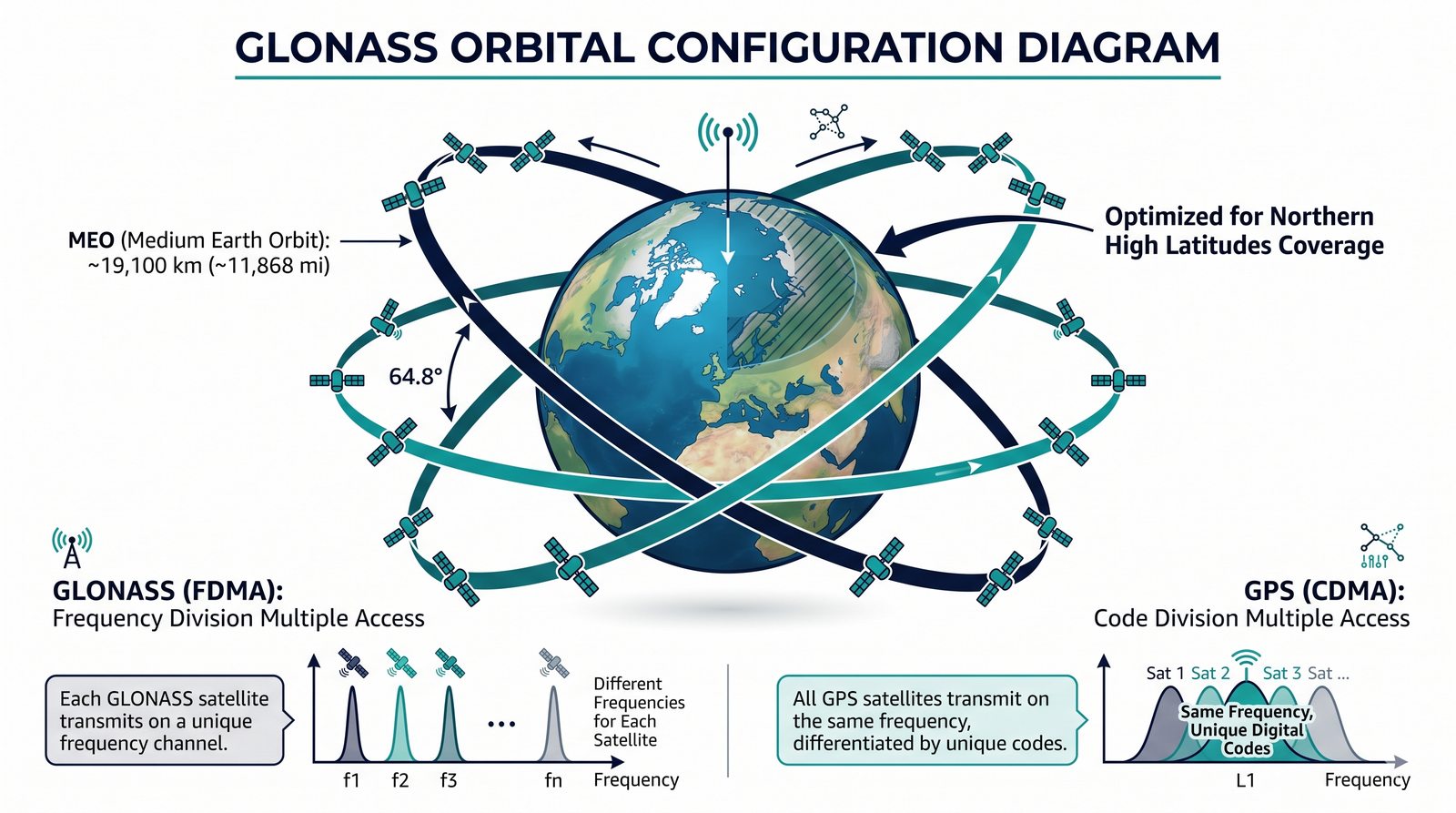

GLONASS - Rosja

4 / 32

Główna różnica (dla starszych sygnałów): Wykorzystanie FDMA (Frequency Division Multiple Access) – każdy satelita nadaje na innej częstotliwości. Nowsze satelity (GLONASS-K2 od 2023) wprowadzają sygnały CDMA.
Zoptymalizowany pod kątem wysokich szerokości geograficznych (północna Rosja, Skandynawia).
Działa w tandemie z GPS w większości smartfonów, redukując ryzyko utraty sygnału.
Druga w pełni operacyjna sieć globalna w historii.

Ilustracja: STD_GPS_04.jpg

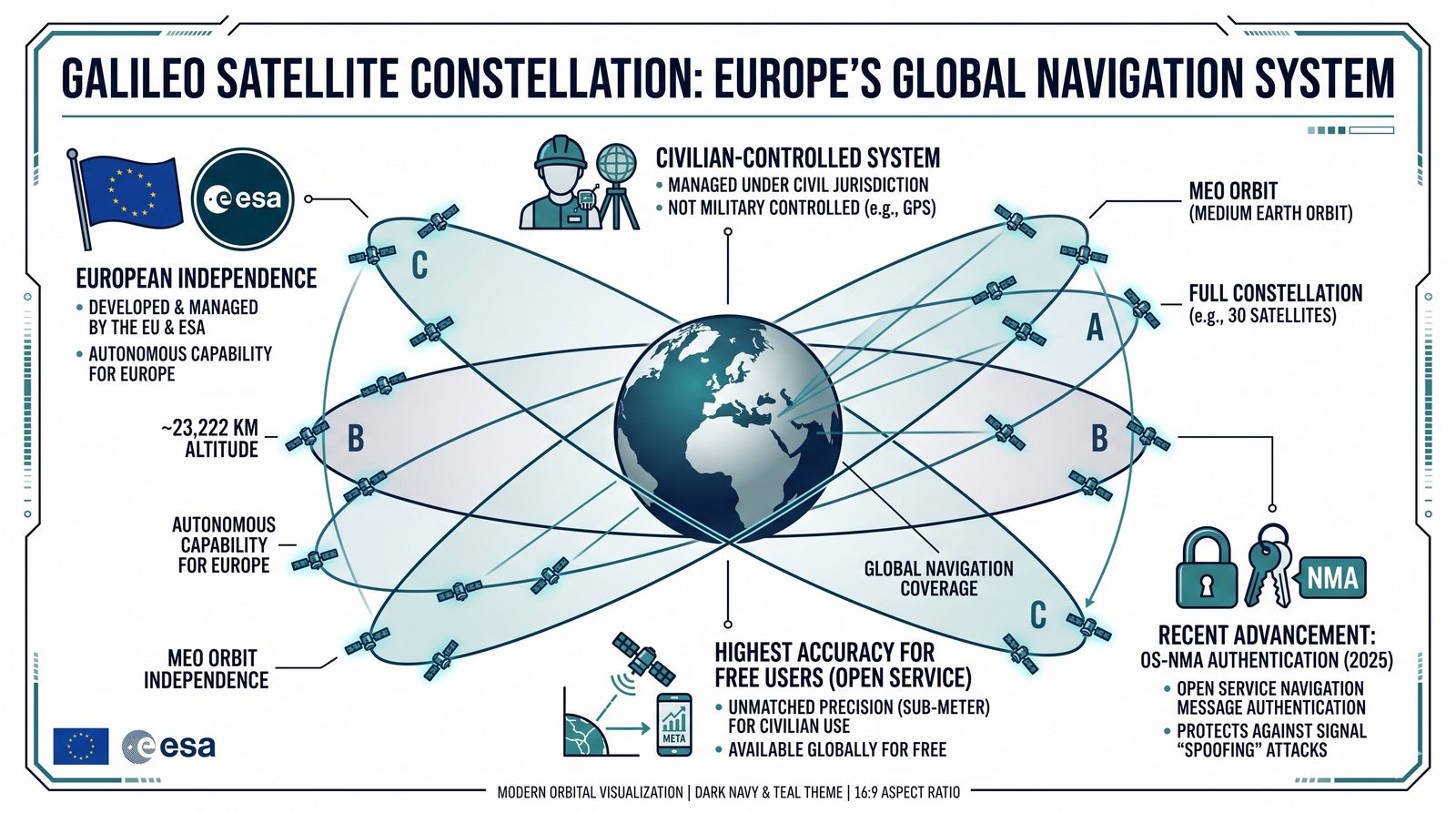

Galileo - Unia Europejska

5 / 32

Pierwszy system pod kontrolą stricte cywilną (nie wojskową).
Oferuje najwyższą precyzję dla darmowych użytkowników cywilnych.
Innowacja: Autentykacja depeszy nawigacyjnej (OSNMA) zapobiegająca spoofingowi. Usługa oficjalnie uznana za operacyjną w lipcu 2025 r., czyniąc z Galileo pierwszy system GNSS oferujący autentykację globalną.
Zapewnia Europie niezależność strategiczną w transporcie i energetyce.

Ilustracja: STD_GPS_05.jpg

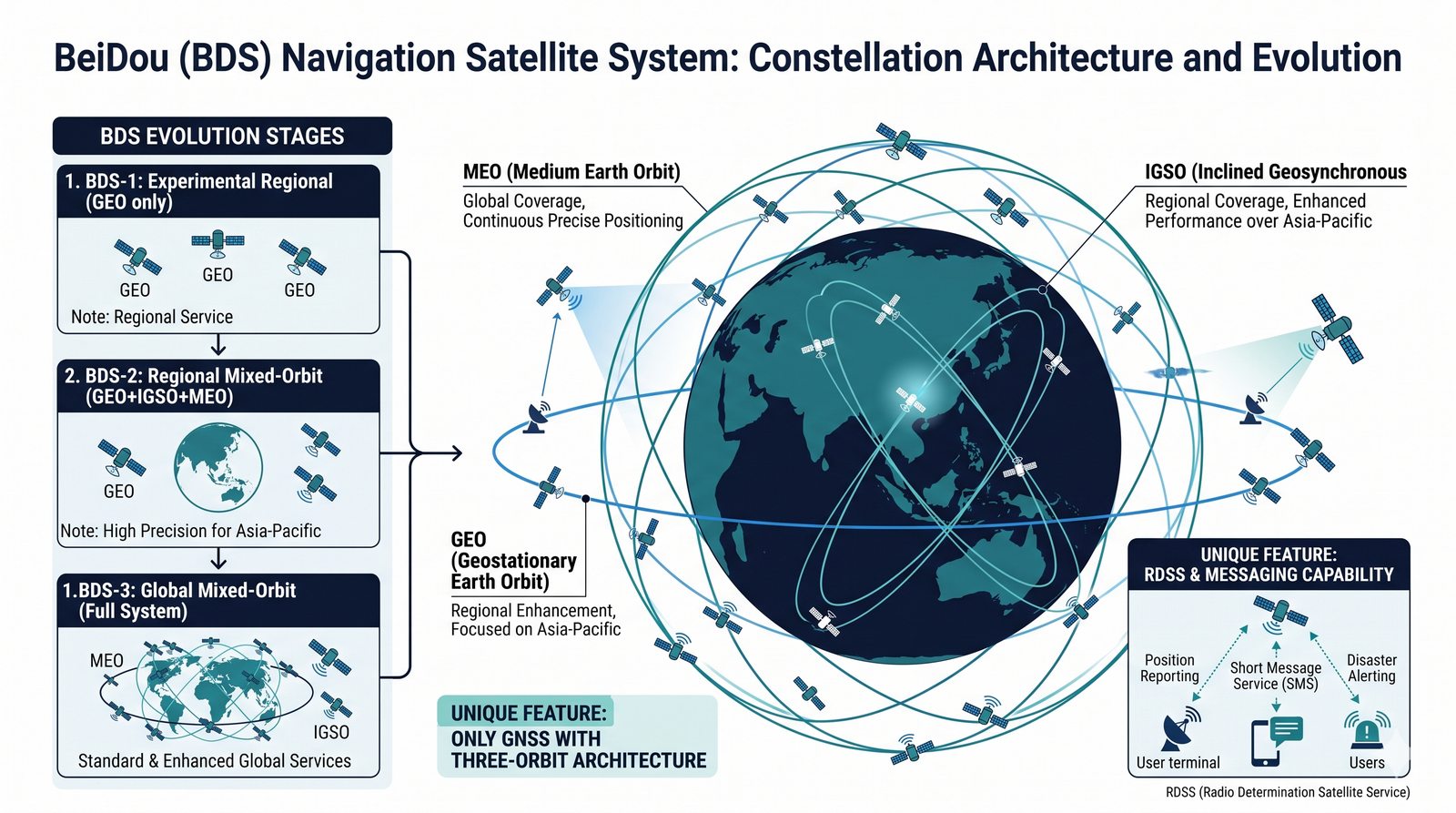

BeiDou - Chiny

6 / 32

Wykorzystuje satelity na 3 rodzajach orbit: MEO, GEO oraz IGSO.
Status globalny osiągnięty w 2020 roku (konstelacja BDS-3).
Unikalna funkcja: Komunikacja krótkich wiadomości tekstowych via satelita (RDSS). System oferuje regionalne (RSMCS, do 1000 znaków) i globalne (GSMCS, do 40 znaków) usługi.
Bardzo silny sygnał w regionie Azji i Pacyfiku.

Ilustracja: STD_GPS_06.jpg

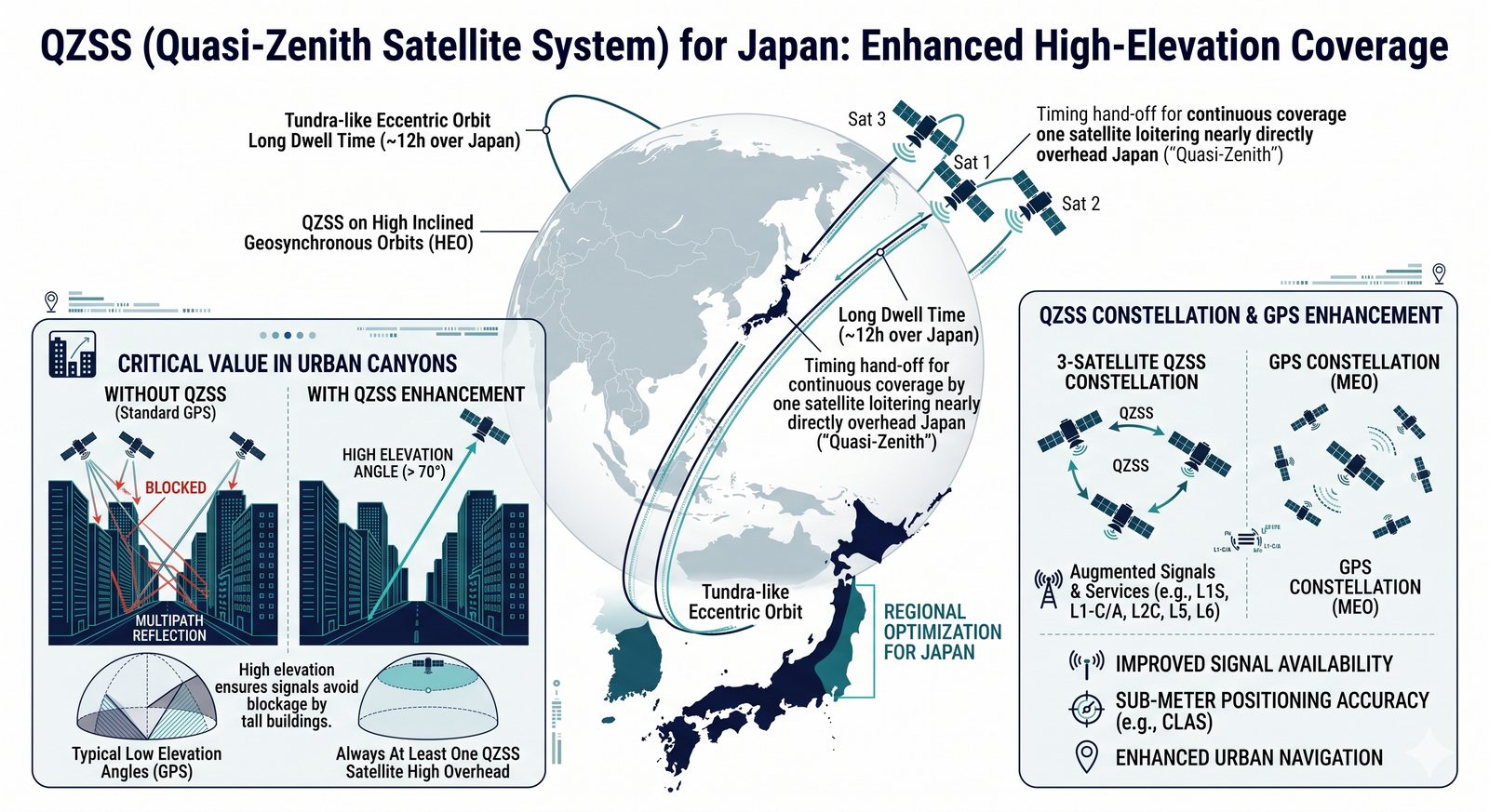

Systemy regionalne: QZSS i NavIC

7 / 32

QZSS (Japonia): "Zapasowy GPS", satelity krążą nad Tokio, by sygnał docierał pionowo w dół między wieżowce.
NavIC (Indie): Skupiony na subkontynencie indyjskim i Oceanie Indyjskim.
Dlaczego istnieją? Suwerenność w czasie konfliktów oraz specyficzne potrzeby geograficzne (góry, gęsta zabudowa).

Ilustracja: STD_GPS_07.jpg

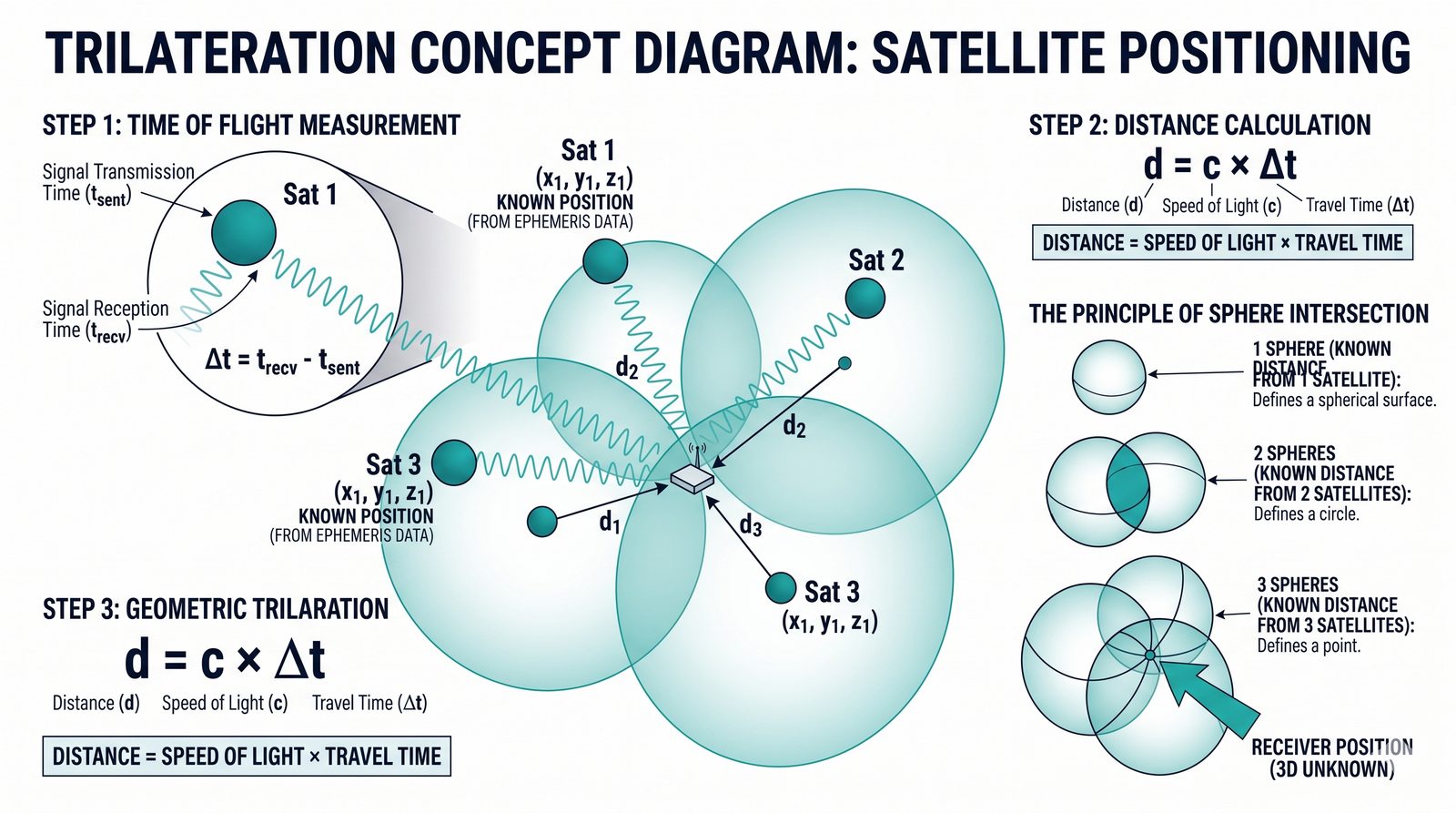

Logika pozycjonowania: Trilateracja 3D

8 / 32

GNSS nie mierzy kątów (to robi triangulacja). GNSS mierzy odległość.
Odbiornik mierzy czas Δt podróży fali radiowej od satelity.
Odległość d = c * Δt, gdzie c to prędkość światła.
Każdy satelita definiuje sferę, na której możemy się znajdować. Punkt przecięcia 3 sfer to nasza pozycja.

Ilustracja: STD_GPS_08.jpg

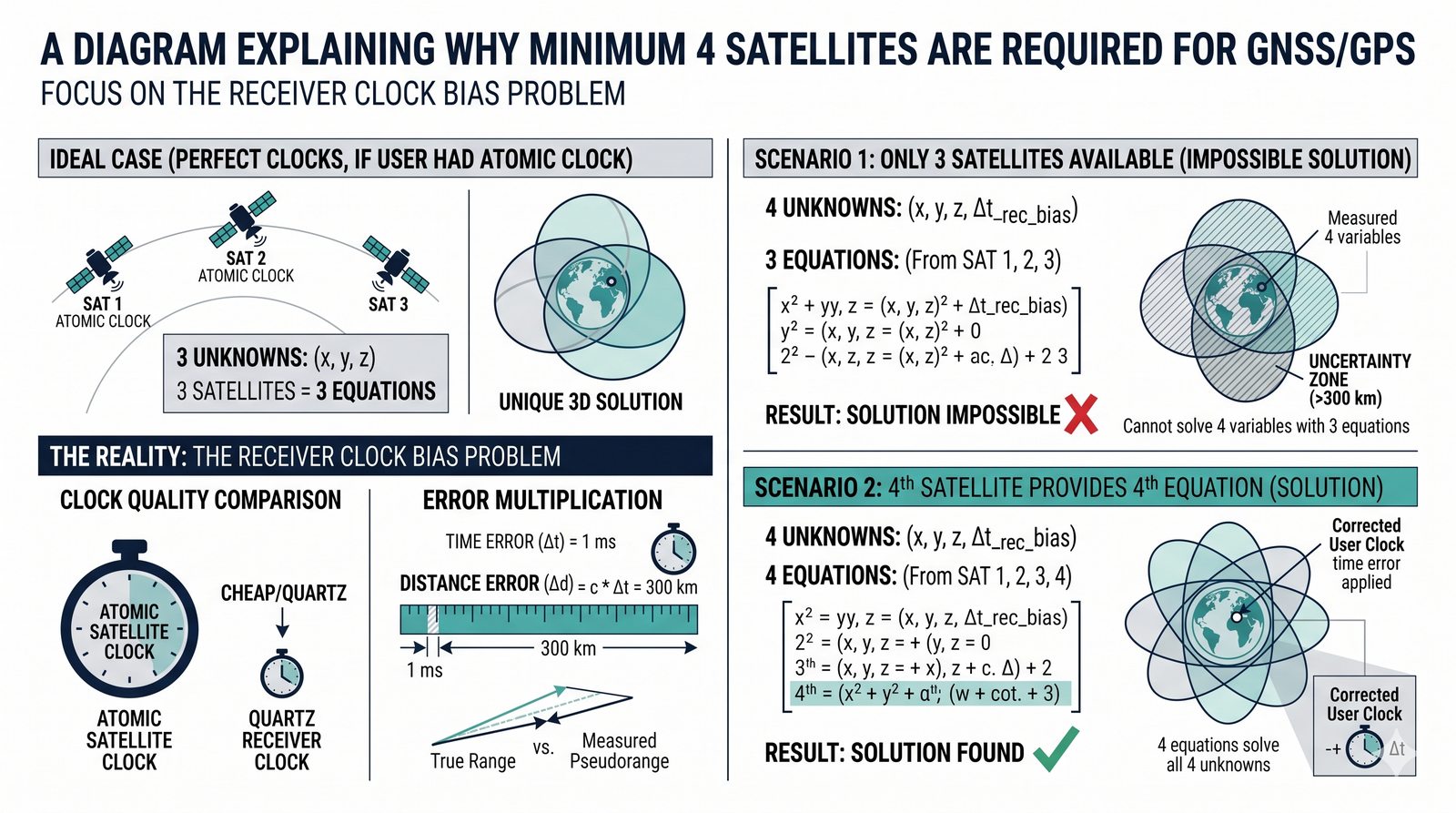

Dlaczego 4 satelity to minimum?

9 / 32

Do wyznaczenia X, Y, Z (pozycja 3D) teoretycznie wystarczą 3 satelity.
Problem: Odbiornik (telefon) nie ma zegara atomowego. Jego czas jest niedokładny.
Błąd zegara odbiornika o 1 ms to aż 300 km błędu pozycji!
Czwarty satelita pozwala rozwiązać układ równań z 4 niewiadomymi (X, Y, Z oraz błąd czasu t_error).

Equations: (x-xi)² + (y-yi)² + (z-zi)² = (c*(Δti - dt))²

Ilustracja: STD_GPS_09.jpg

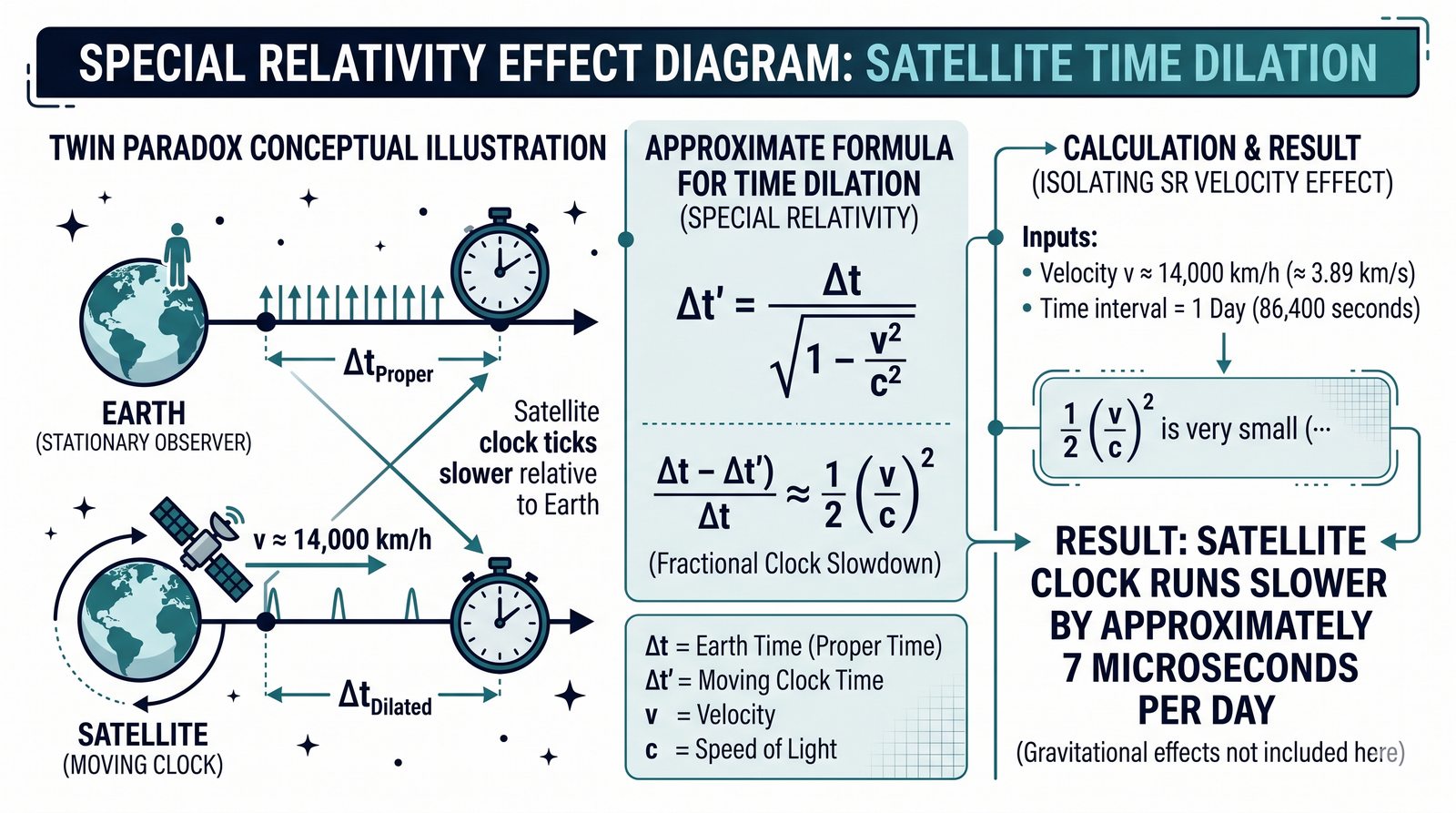

Relatywistyka i czas (1): STW

10 / 32

Satelity poruszają się z ogromną prędkością (ok. 14 000 km/h) względem obserwatora na Ziemi.
Zgodnie ze Szczególną Teorią Względności (STW), czas dla szybko poruszającego się obiektu płynie wolniej.
Efekt: Zegary na satelitach spóźniają się o ok. 7 mikrosekund na dobę w stosunku do zegarów ziemskich.

Ilustracja: STD_GPS_10.jpg

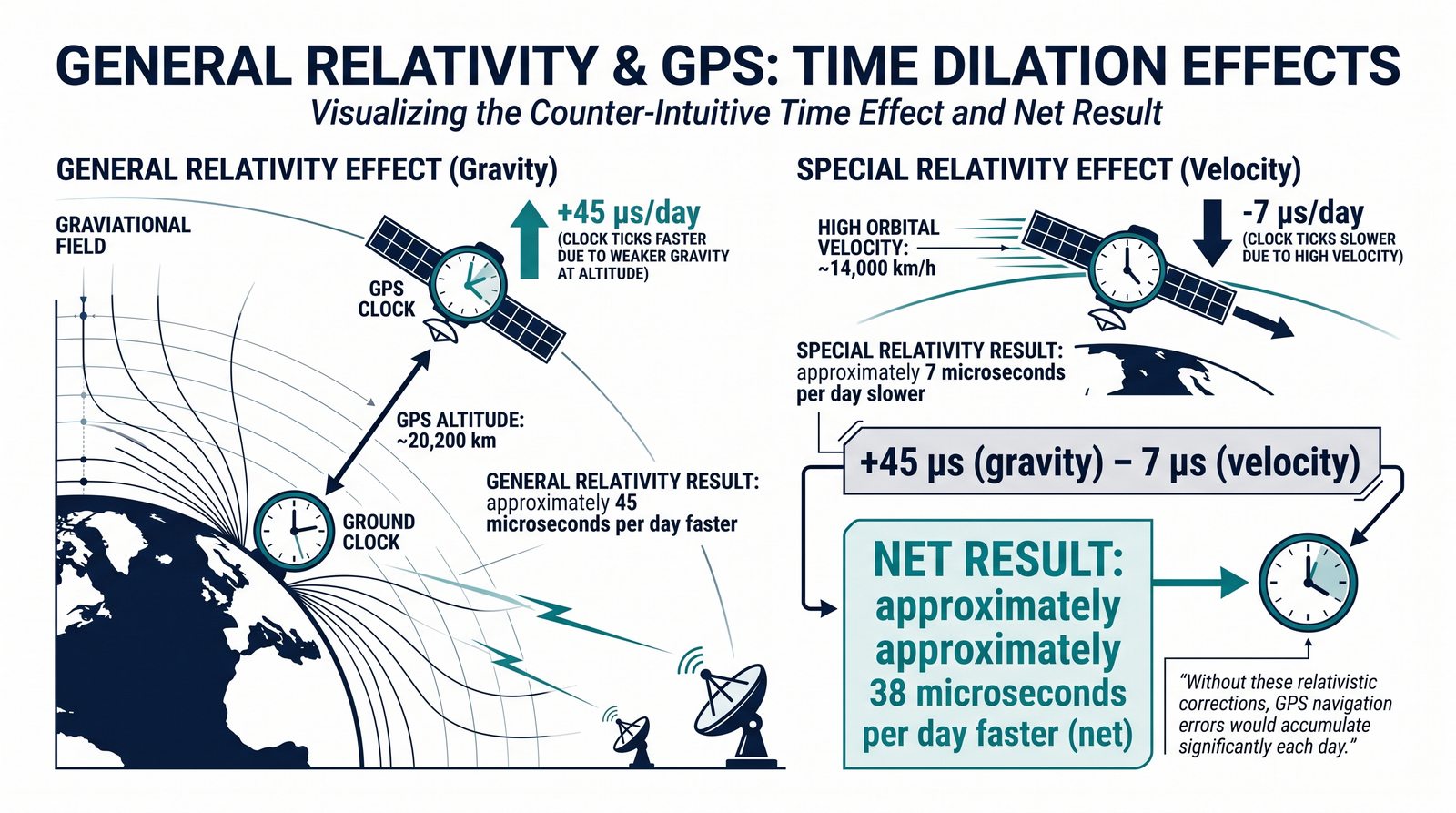

Relatywistyka i czas (2): OTW

11 / 32

Satelity znajdują się 20 200 km nad Ziemią, gdzie potencjał grawitacyjny jest znacznie słabszy.
Zgodnie z Ogólną Teorią Względności (OTW), w słabszym polu grawitacyjnym czas płynie szybciej.
Efekt: Zegary na satelitach śpieszą się o ok. 45 mikrosekund na dobę.

Ilustracja: STD_GPS_11.jpg

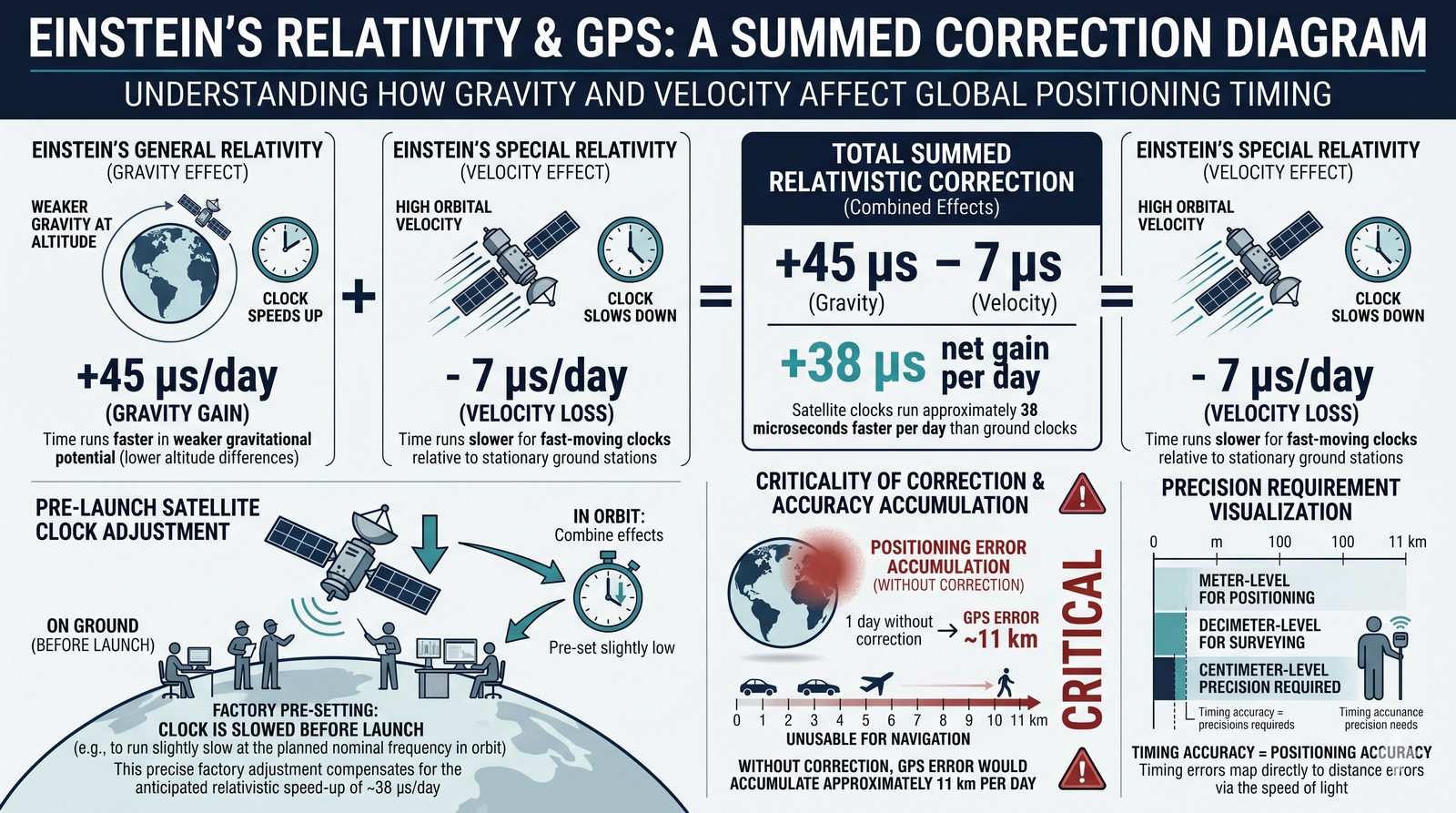

Sumaryczna poprawka Einsteina

12 / 32

Bilans efektów: +45μs (grawitacja) - 7μs (prędkość) = +38 mikrosekund na dobę.
Gdyby inżynierowie nie uwzględnili tych efektów, błąd pozycji narastałby o 11 km każdego dnia!
Przed startem zegary satelitów są celowo spowalniane (odstrojone), aby w orbicie tykały z idealną synchronizacją z Ziemią.

Ilustracja: STD_GPS_12.jpg

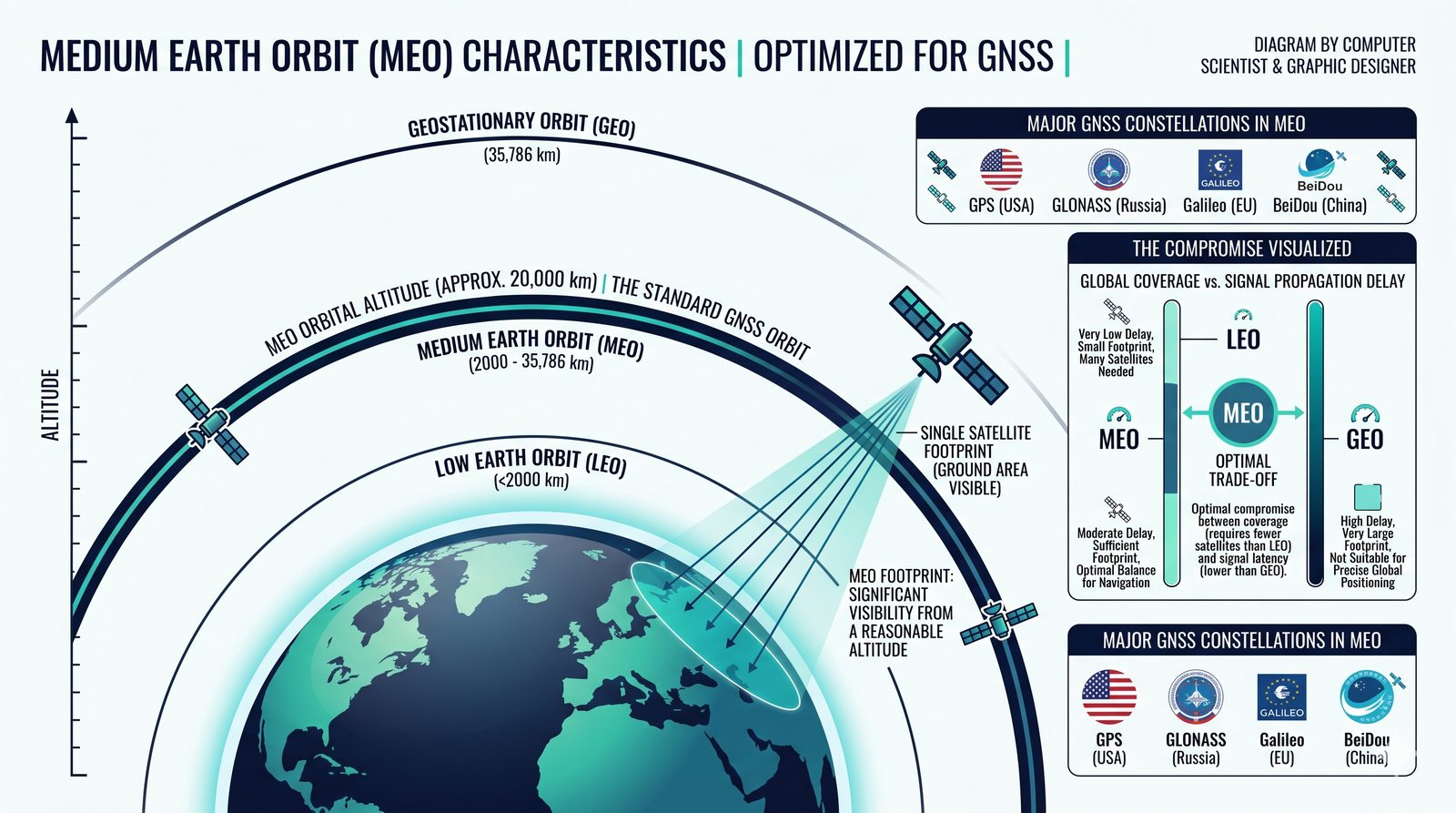

Rodzaje orbit (1): MEO

13 / 32

MEO (Medium Earth Orbit): Złoty standard dla systemów GNSS.
Wysokość: ok. 20 000 km.
Zaleta: Optymalny kompromis między opóźnieniem sygnału a rozmiarem obszaru widoczności na Ziemi.
Dzięki tej wysokości sygnał jest stabilny i dociera do małych anten odbiorczych.

Ilustracja: STD_GPS_13.jpg

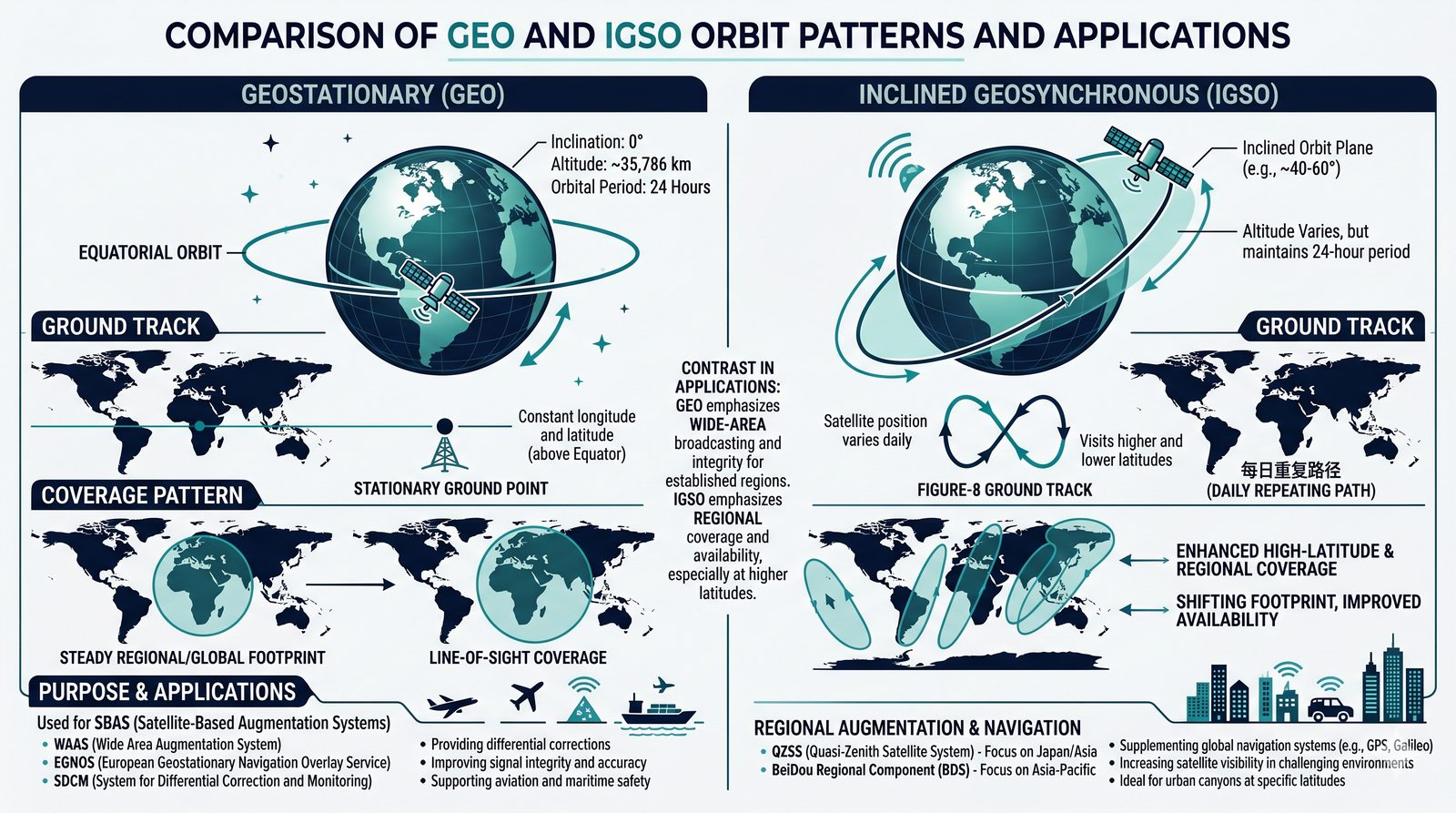

Rodzaje orbit (2): GEO i IGSO

14 / 32

GEO (Geostacjonarne): "Wiszą" nad równikiem. Służą głównie do przesyłania danych korygujących (SBAS/EGNOS).
IGSO (Inclined Geosynchronous Orbit): Orbity nachylone, satelity poruszają się po pętlowych "ósemkach" nad konkretnym regionem (używane w BeiDou i QZSS).
Zapewniają widoczność satelity w zenicie nawet w gęsto zabudowanych miastach.

Ilustracja: STD_GPS_14.jpg

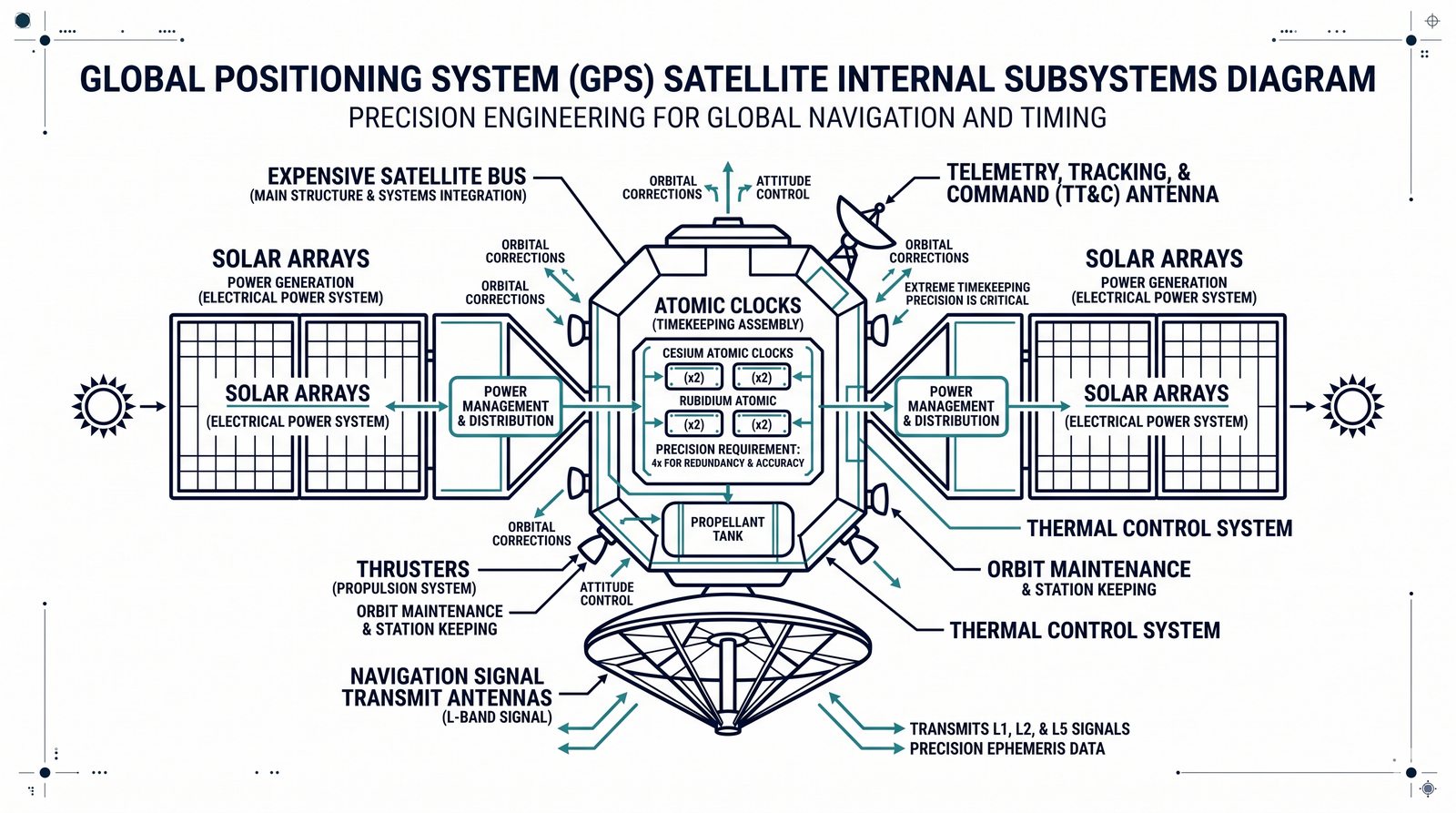

Budowa satelity nawigacyjnego

15 / 32

Zegary atomowe: Serce systemu (cezowe lub rubidowe). Często 4 sztuki dla redundancji.
Anteny nadawcze: Kierunkowe szyki antenowe optymalizujące moc sygnału docierającego do Ziemi.
Panele słoneczne: Zasilanie systemów i ładowanie akumulatorów na czas przejścia przez cień Ziemi.
Systemy orientacji: Utrzymują anteny precyzyjnie wycelowane w nadir (punkt na powierzchni Ziemi dokładnie pod satelitą).

Ilustracja: STD_GPS_15.jpg

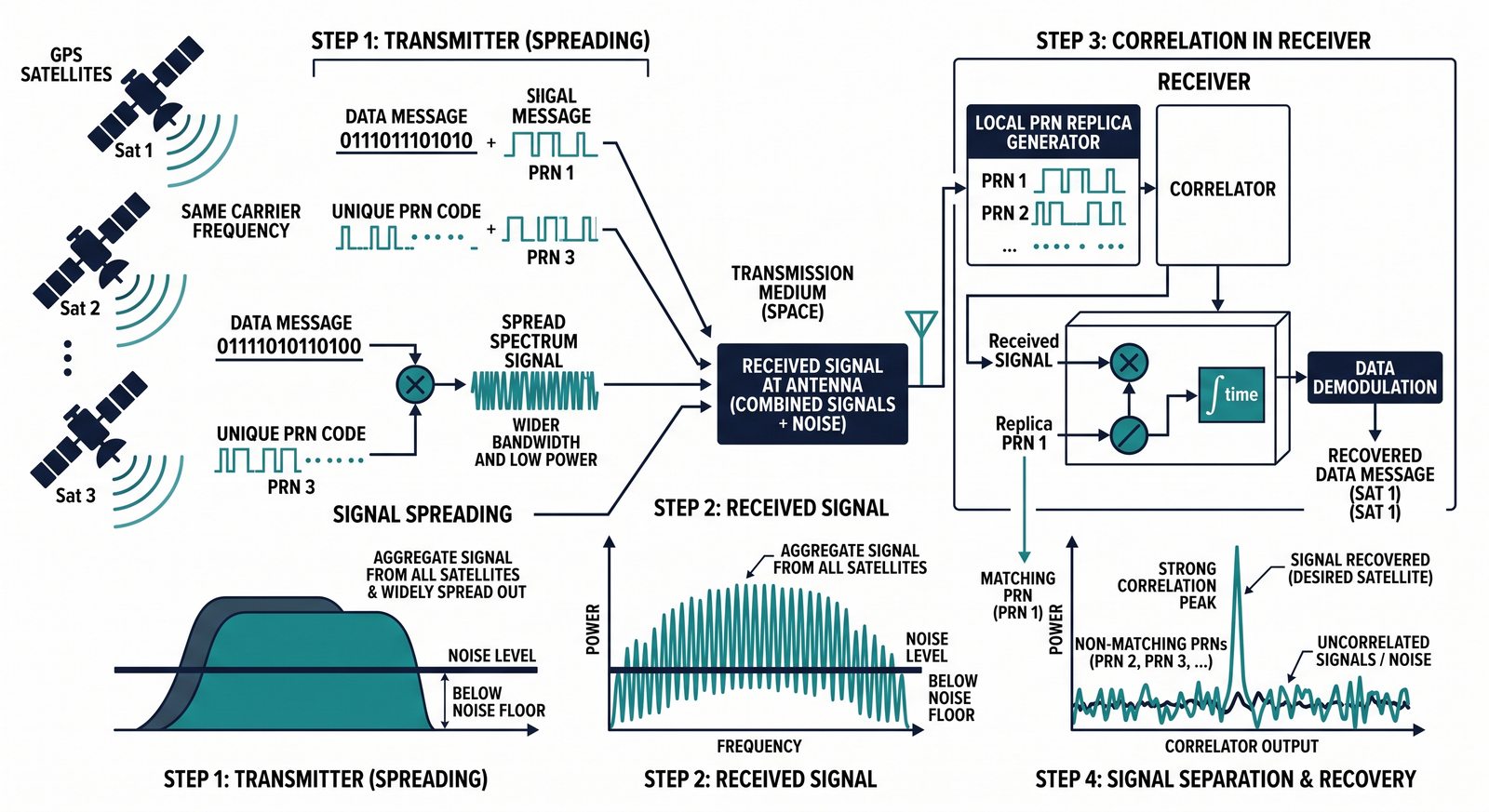

Fizyka sygnału: CDMA

16 / 32

Większość GNSS (oprócz starszego GLONASS) używa CDMA (Code Division Multiple Access).
Wszystkie satelity nadają na tej samej częstotliwości, ale każdy ma unikalny kod PRN (Pseudo-Random Noise).
Odbiornik mnoży szum z nieba przez znane kody, wydobywając sygnał konkretnego satelity.
Pozwala to na odbiór przy mocy sygnału niższej niż szum tła.

Ilustracja: STD_GPS_16.jpg

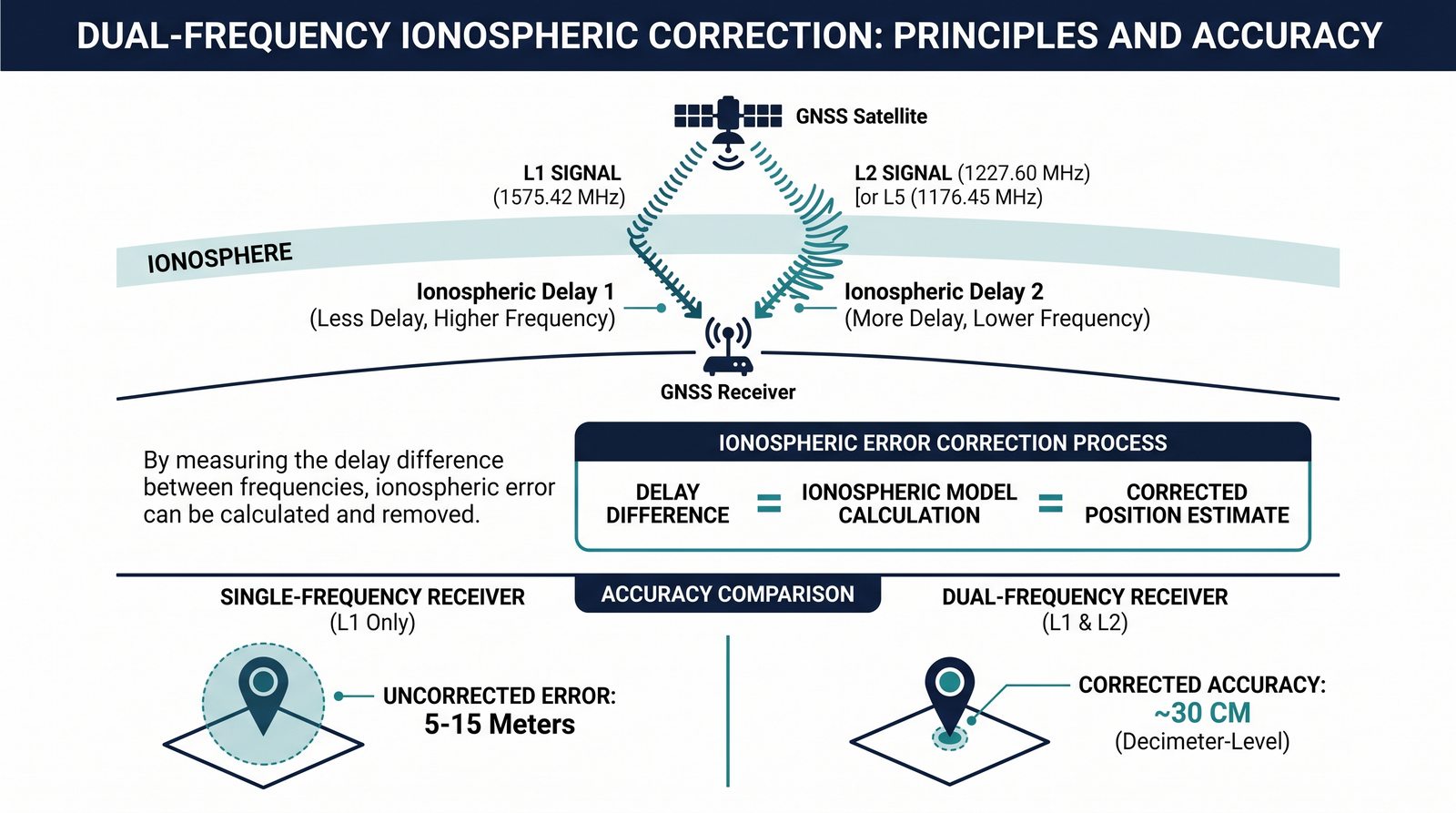

Pasma L1, L2 i L5

17 / 32

L1 (1575.42 MHz): Główny sygnał cywilny.
L2 i L5: Umożliwiają korekcję błędu jonosferycznego.
Jonosfera opóźnia fale radiowe w sposób zależny od ich częstotliwości. Mierząc różnicę opóźnień między pasmami (np. L1 i L5), odbiornik może wyliczyć błąd jonosferyczny i go usunąć.
Odbiorniki dwuczęstotliwościowe oferują precyzję rzędu 30 cm.

Ilustracja: STD_GPS_17.jpg

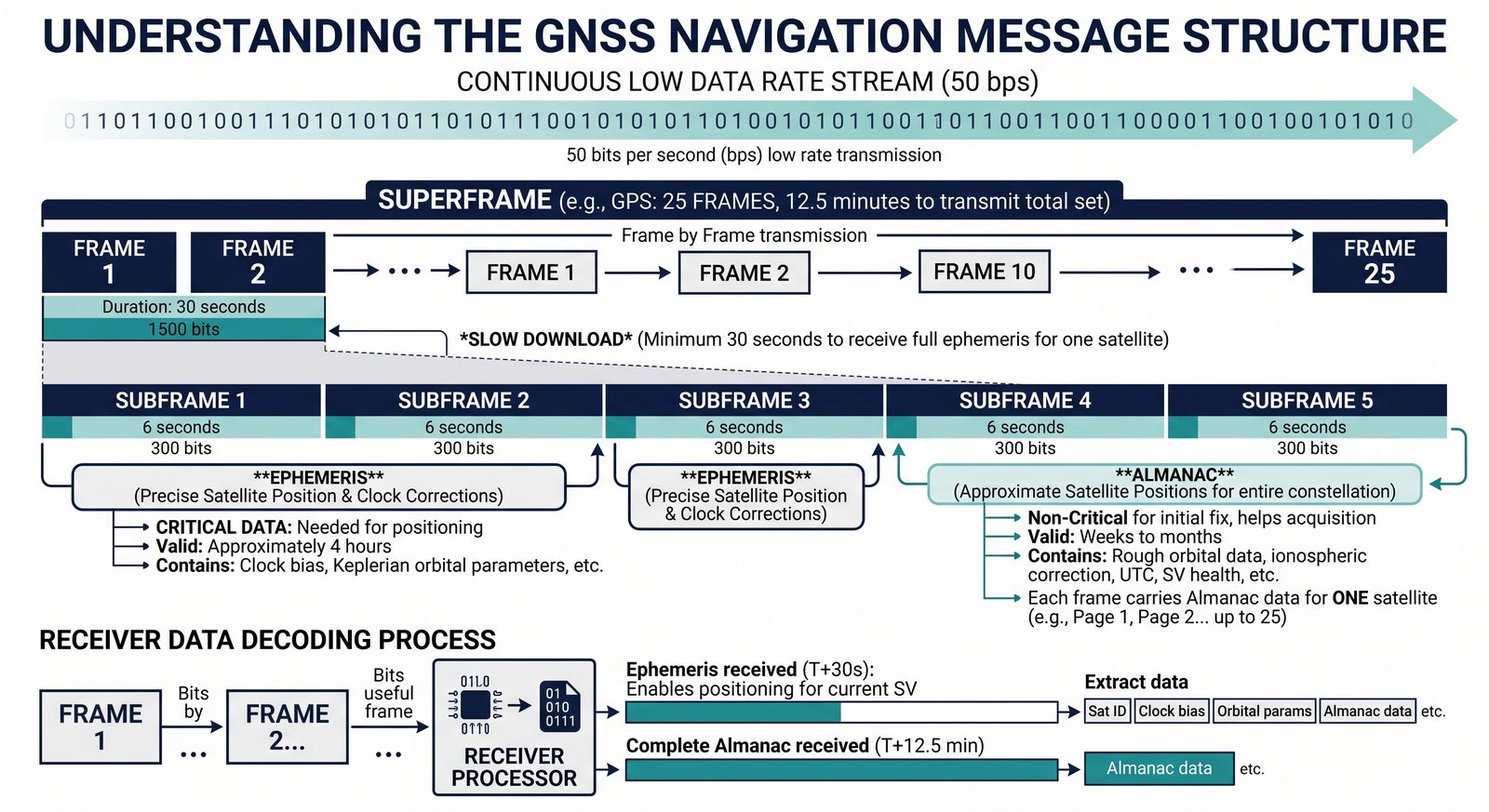

Depesza nawigacyjna: Efemerydy

18 / 32

Dane przesyłane z prędkością zaledwie 50 bps.
Ephemeris: Bardzo precyzyjne parametry orbity dające pozycję satelity w danym momencie.
Ważne tylko przez ok. 4 godziny. Bez nich odbiornik nie zna pozycji źródła sygnału, przez co nie może wyliczyć własnej pozycji.
Pobranie pełnej grupy efemeryd trwa ok. 30 sekund (przy idealnym sygnale).

Ilustracja: STD_GPS_18.jpg

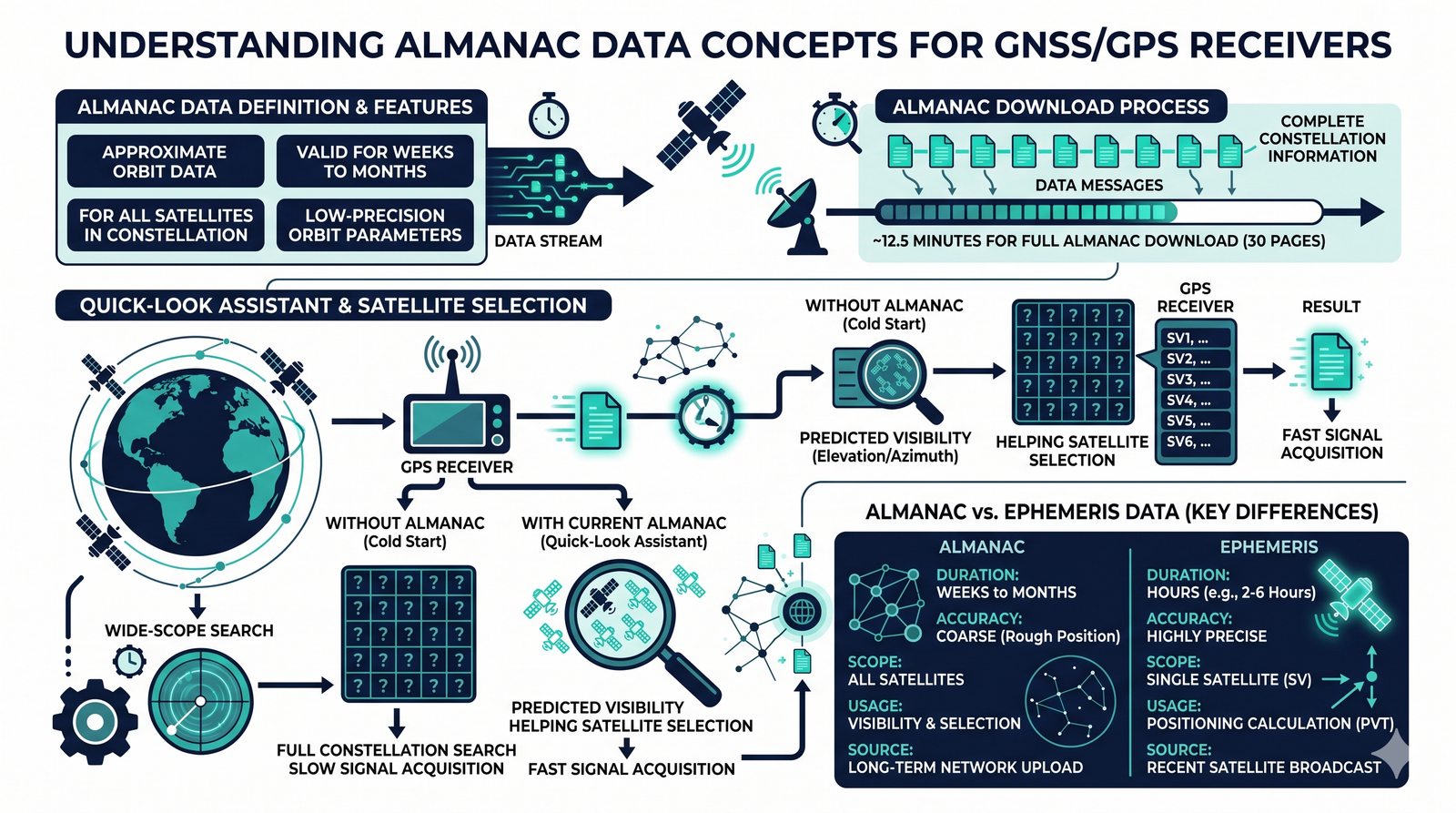

Almanach: mapa sieci

19 / 32

Almanac: Zestaw przybliżonych danych orbit wszystkich satelitów w konstelacji.
Ważny przez tygodnie. Pomaga odbiornikowi szybko ustalić, które satelity "powinny" być widoczne nad horyzontem po włączeniu.
Pobranie pełnego almanachu ze wszystkich satelitów zajmuje aż 12.5 minuty.

Ilustracja: STD_GPS_19.jpg

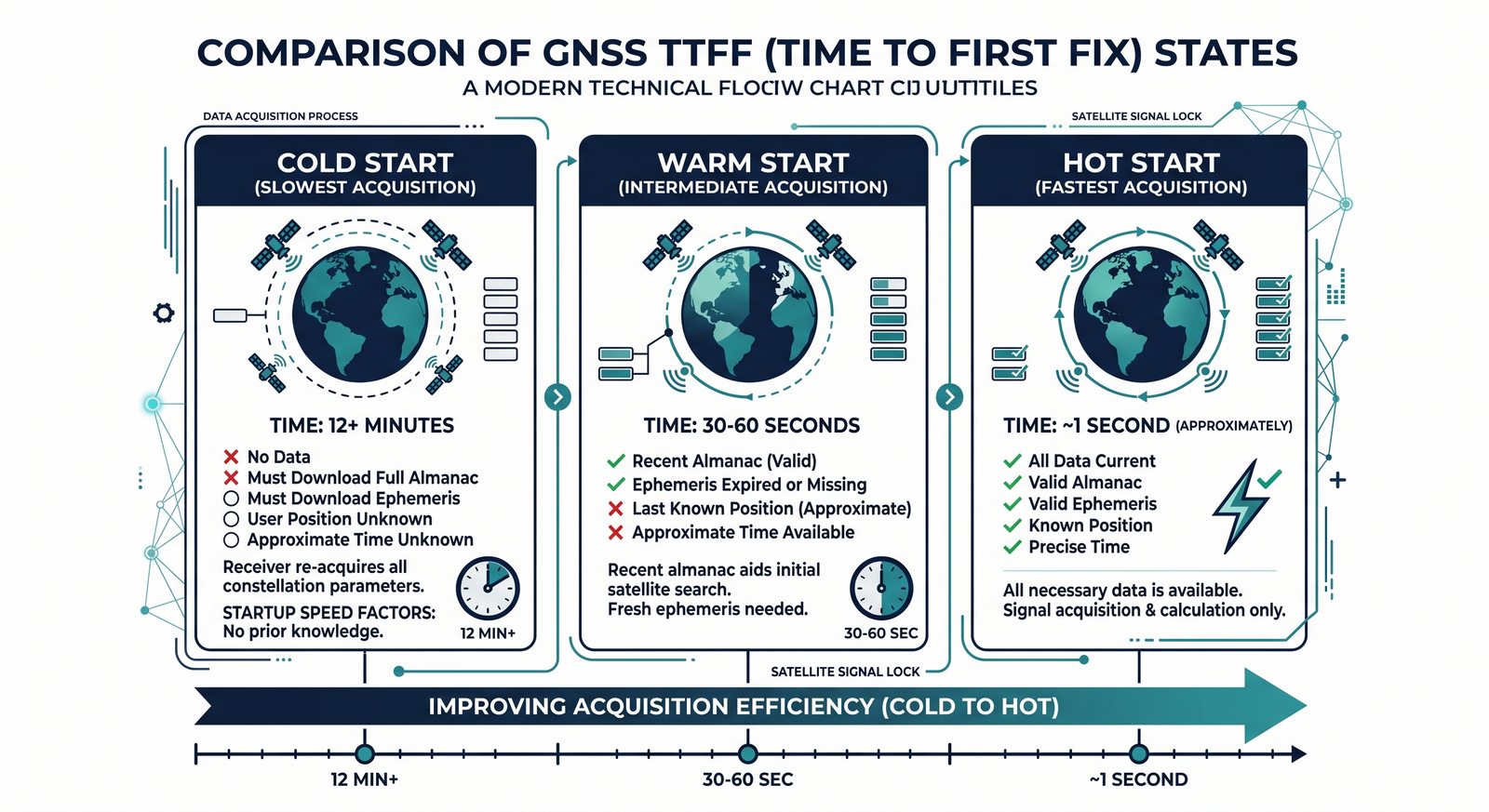

TTFF: czas do pierwszej pozycji

20 / 32

Cold Start: Brak danych. Odbiornik musi czekać na almanach i efemerydy (>12 min).
Warm Start: Ma almanach, ale efemerydy straciły ważność (30-60 sek).
Hot Start: Wszystkie dane są aktualne, pozycja wyznaczana natychmiast (~1 sek).
Wartości te są kluczowe dla komfortu użytkownika i systemów ratunkowych.

Ilustracja: STD_GPS_20.jpg

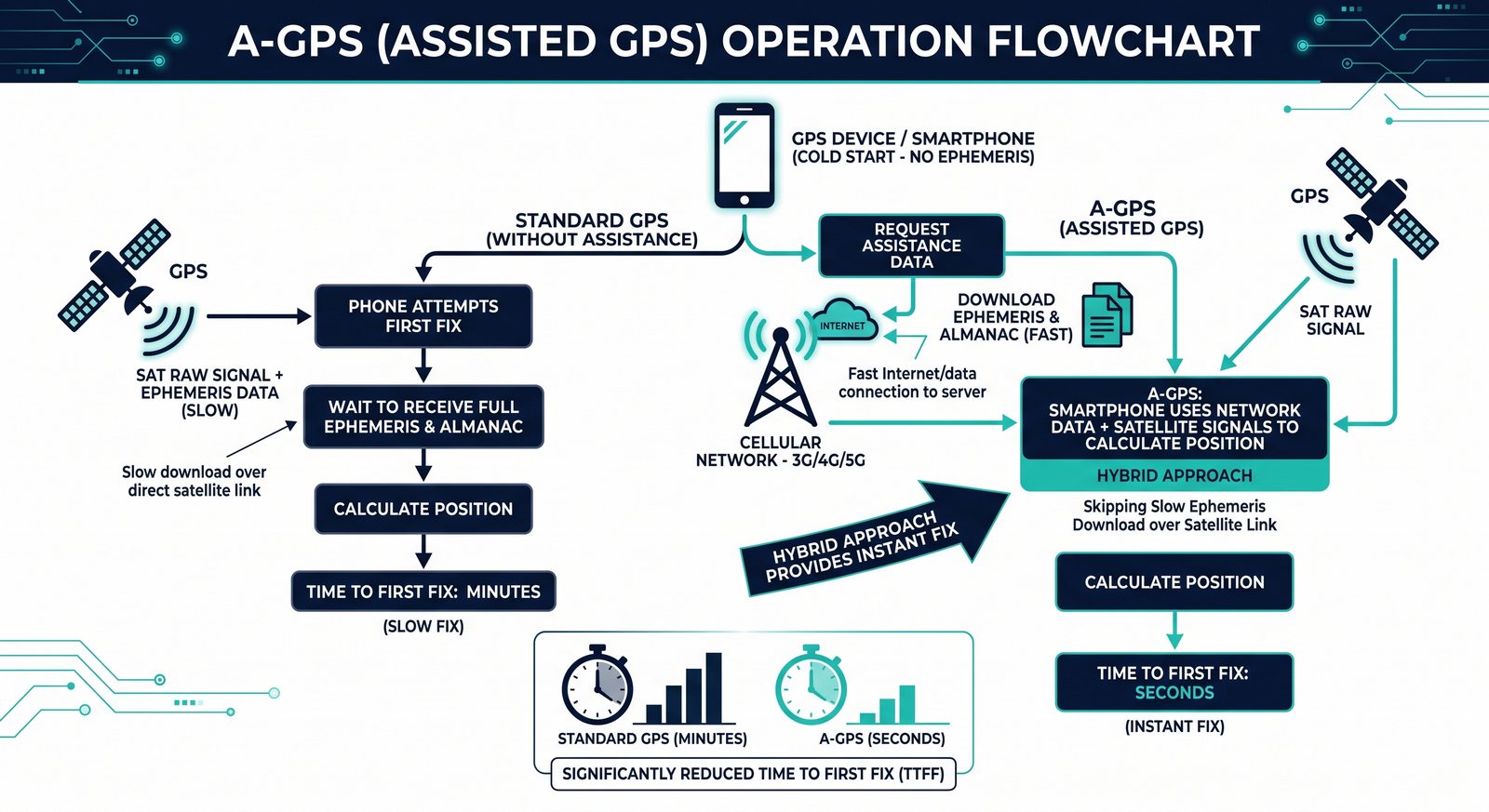

Assisted GPS (A-GPS)

21 / 32

Technologia rozwiązująca problem wolnego startu w smartfonach.
Telefon pobiera efemerydy i almanach przez Internet/Sieć komórkową zamiast z satelity.
Zamiast 50 bps, dane lecą z prędkością MBps.
Dzięki temu "Cold Start" w telefonie jest skracany z minut do pojedynczych sekund.

Ilustracja: STD_GPS_21.jpg

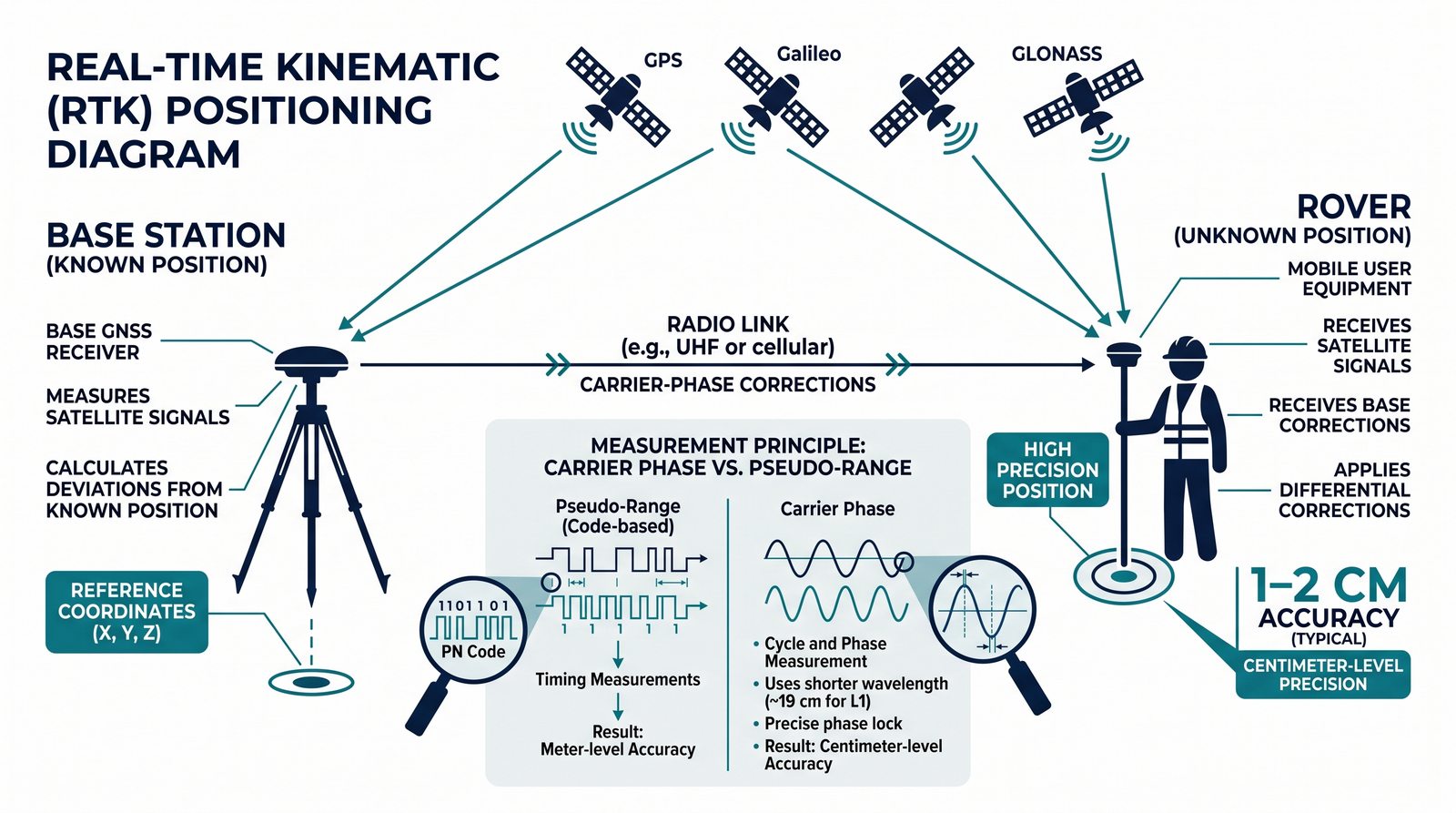

DGPS i RTK: precyzja centymetrowa

22 / 32

Stosowane tam, gdzie 3-5 metrów błędu to za dużo (geodezja, drony, autonomiczne traktory).
DGPS: Lokalne poprawki przesyłane drogą radiową.
RTK (Real Time Kinematic): Analiza fazy fali nośnej. Wymaga stacji bazowej o znanych współrzędnych, która wysyła poprawki w czasie rzeczywistym.
Pozwala uzyskać precyzję na poziomie 1-2 cm.

Ilustracja: STD_GPS_22.jpg

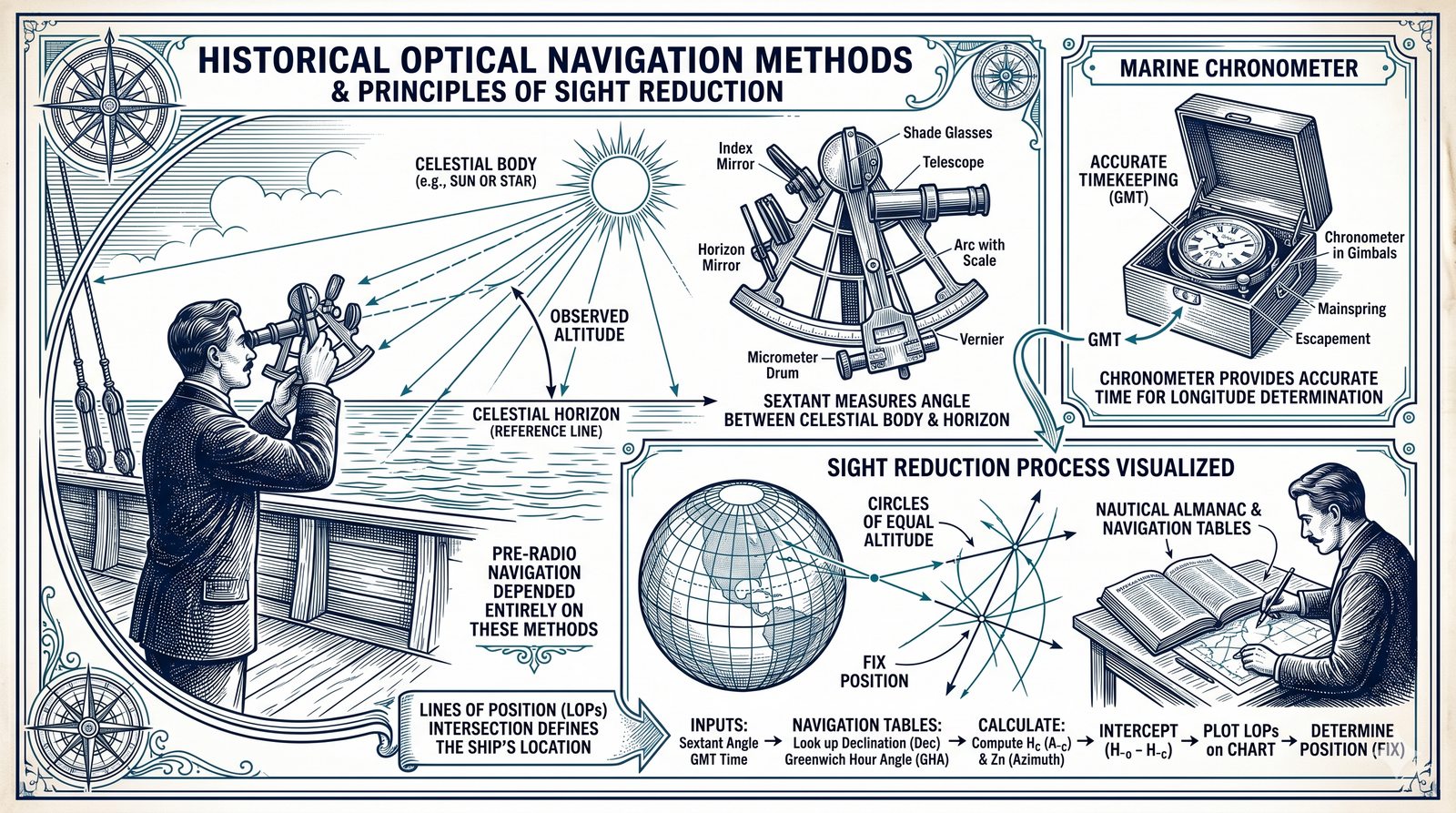

Optyka: historia i sekstant

23 / 32

Przed erą radiową nawigacja opierała się wyłącznie na optyce i astronomii.
Sekstant: Instrument do pomiaru kąta między ciałem niebieskim a horyzontem.
Historycznie nawigacja polegała na precyzyjnym pomiarze kątów wertykalnych do ciał niebieskich (sekstantem) i posiadaniu dokładnego chronometru.
Służył jako fundament pozycjonowania przez setki lat, zanim pojawiły się satelity.

Ilustracja: STD_GPS_23.jpg

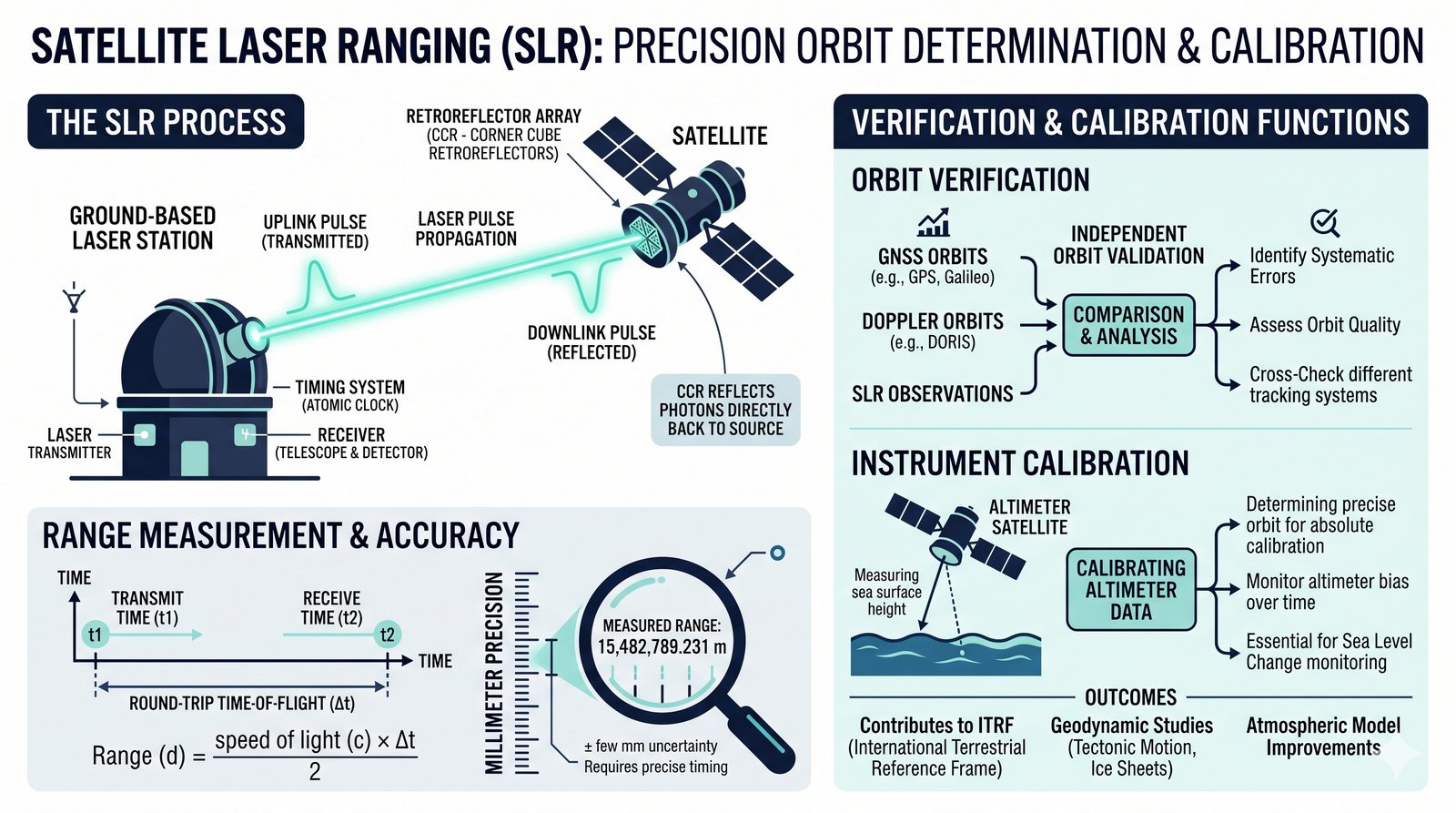

SLR: laserowe wyznaczanie orbit

24 / 32

Satellite Laser Ranging (SLR): Optyczna weryfikacja pozycji satelitów.
Stacja naziemna strzela krótkim impulsem lasera w stronę satelity z odbłyśnikiem (retroreflektorem).
Mierząc czas lotu światła, wyznaczamy odległość z precyzją milimetrową.
To pozwala na kalibrację zegarów na orbicie i poprawę jakości całego systemu GNSS.

Ilustracja: STD_GPS_24.jpg

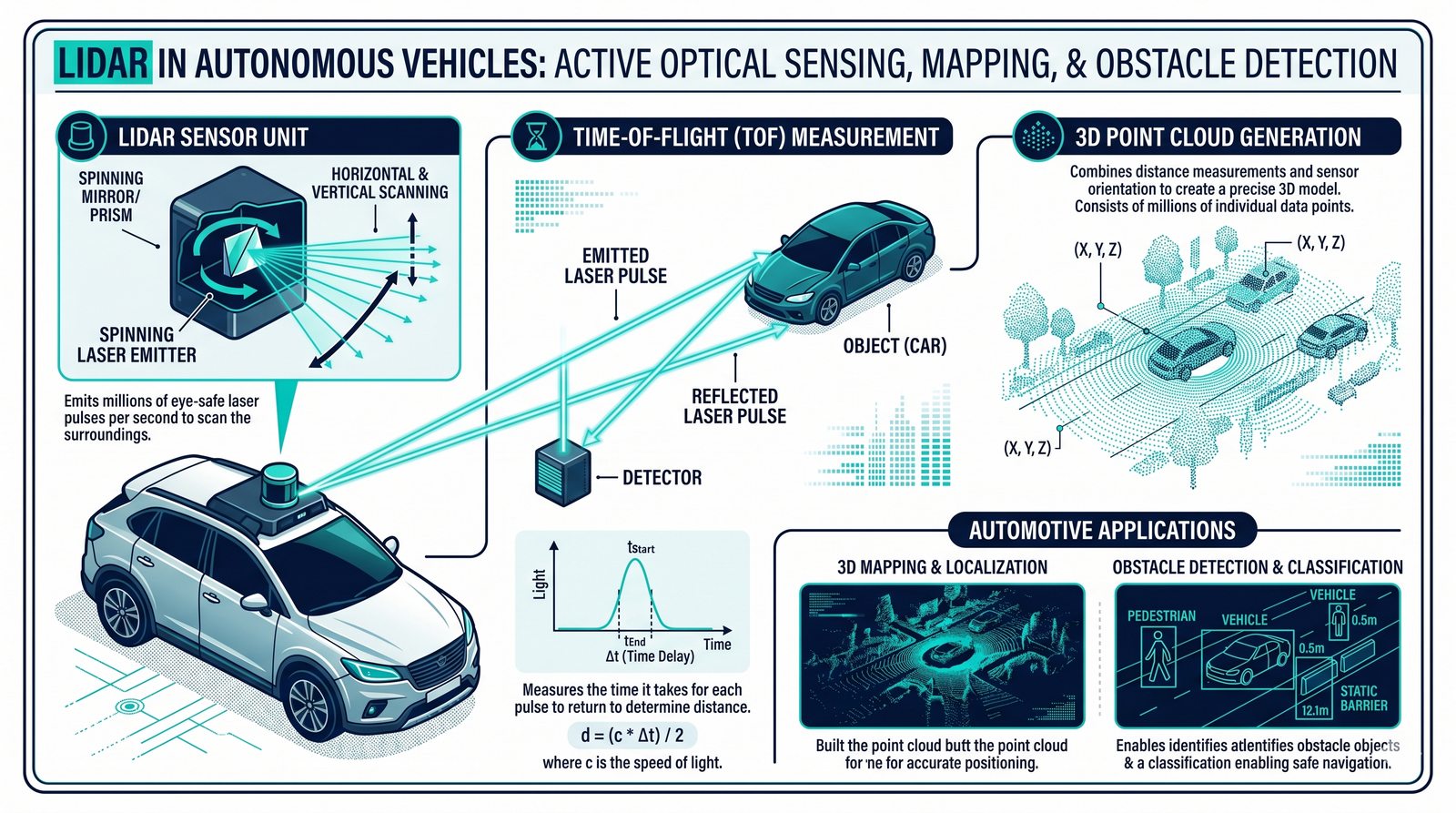

LIDAR: optyczny wzrok maszyn

25 / 32

LIDAR (Light Detection and Ranging): Zasada podobna do radaru, ale z użyciem światła laserowego.
Pozwala na tworzenie precyzyjnych map 3D otoczenia w czasie rzeczywistym.
Niezbędny w pozycjonowaniu pojazdów autonomicznych, dronów mapujących oraz w nowoczesnych badaniach archeologicznych.

Ilustracja: STD_GPS_25.jpg

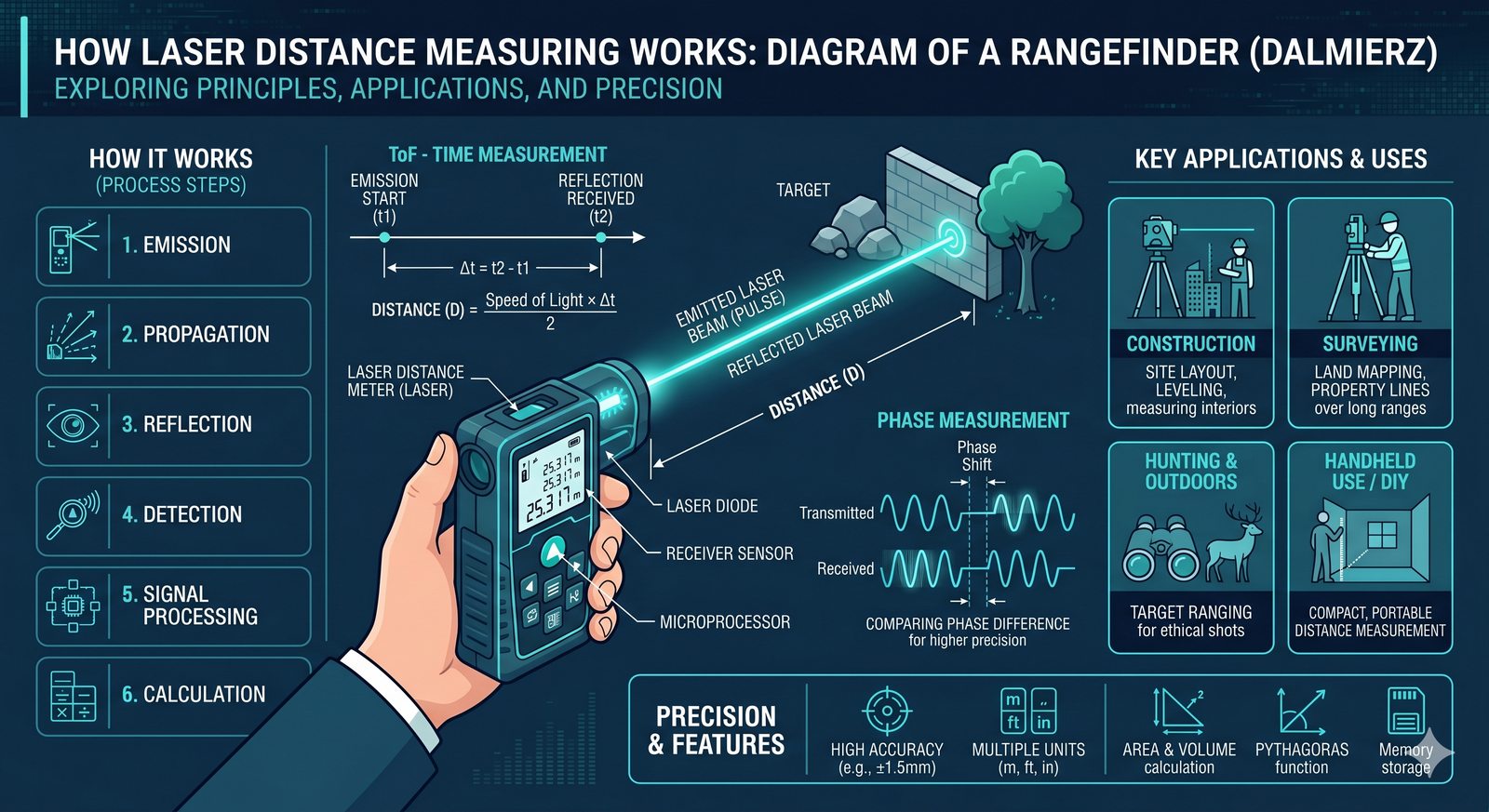

Przykład optyki: dalmierze laserowe

26 / 32

Zastosowanie w budownictwie, wojsku i kartografii.
Wykorzystują fazowe lub impulsowe techniki pomiaru odległości.
Oferują natychmiastowy wynik z dokładnością do ułamków milimetra na dystansach setek metrów.
Współcześnie zintegrowane w "Tachimetry", które łączą optykę z elektroniką pomiarową.

Ilustracja: STD_GPS_26.jpg

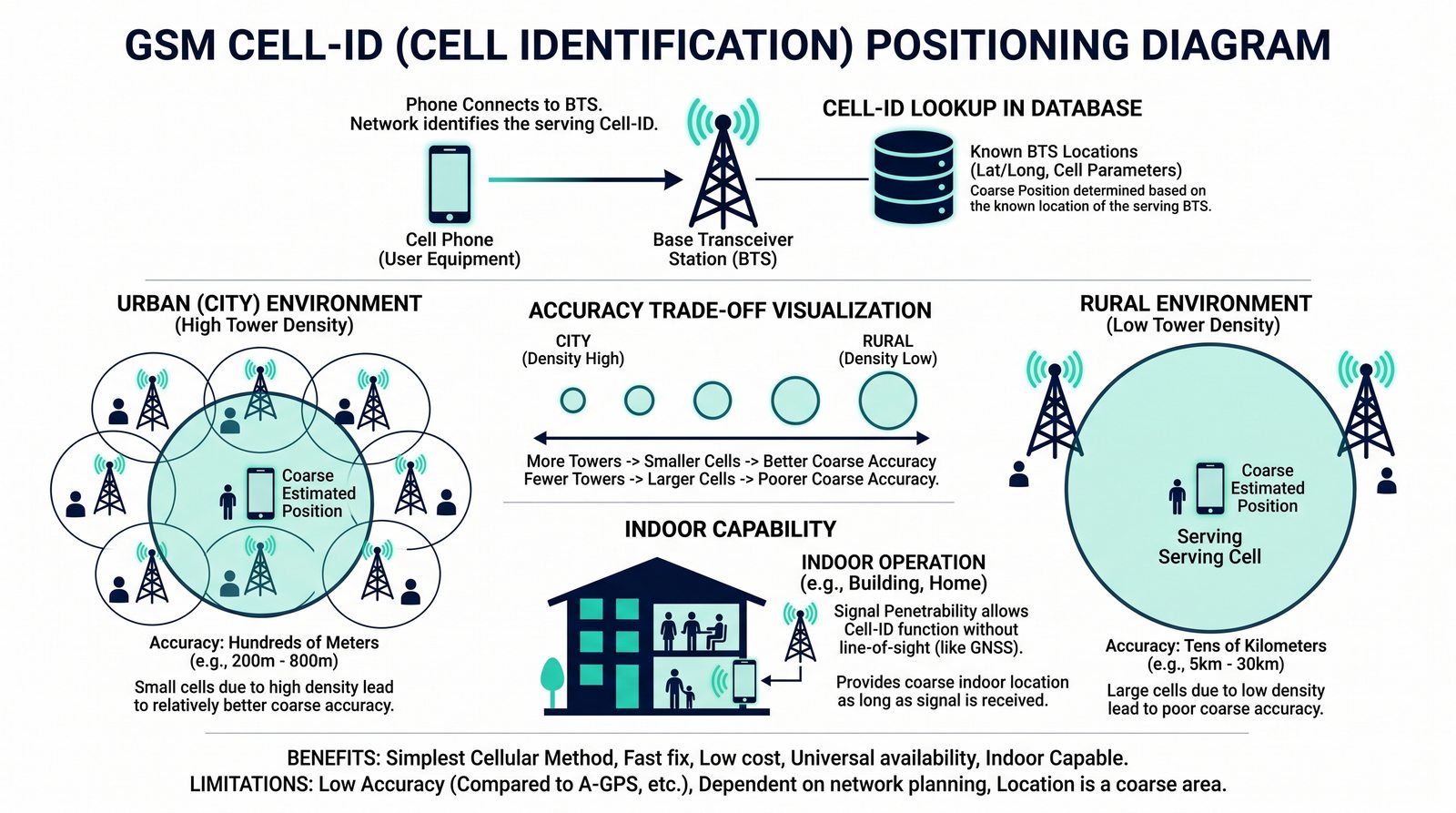

Pozycjonowanie GSM: Cell-ID

27 / 32

Najprostsza metoda: Pozycjonowanie na bazie identyfikatora stacji bazowej (Cell-ID).
System wie, do jakiego masztu jesteś podłączony i jakiej wielkości jest jego komórka dzięki bazie danych.
Precyzja: Od 100 metrów (w miastach) do nawet 30 kilometrów (na terenach wiejskich).
Zaleta: Działa wewnątrz budynków, tam gdzie GPS nie dociera.

Ilustracja: STD_GPS_27.jpg

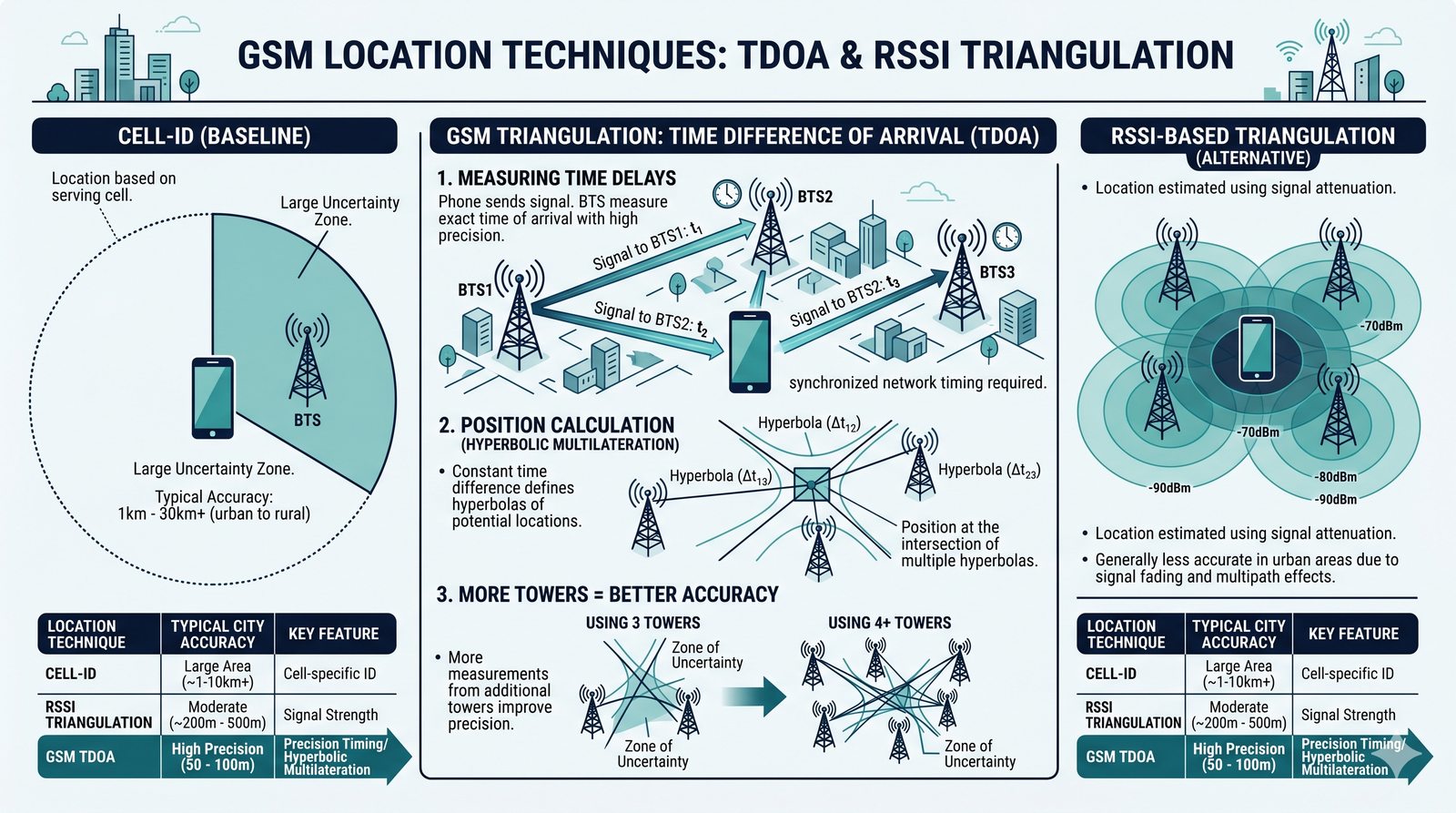

GSM: triangulacja i TDOA

28 / 32

Triangulacja: Pomiar siły sygnału z 3 lub więcej stacji bazowych (RSS - Received Signal Strength).
TDOA (Time Difference of Arrival): Pomiar różnicy czasu dotarcia sygnału do telefonu z różnych wież.
Pozwala zejść z błędem do poziomu 50-100 metrów w miastach.

Ilustracja: STD_GPS_28.jpg

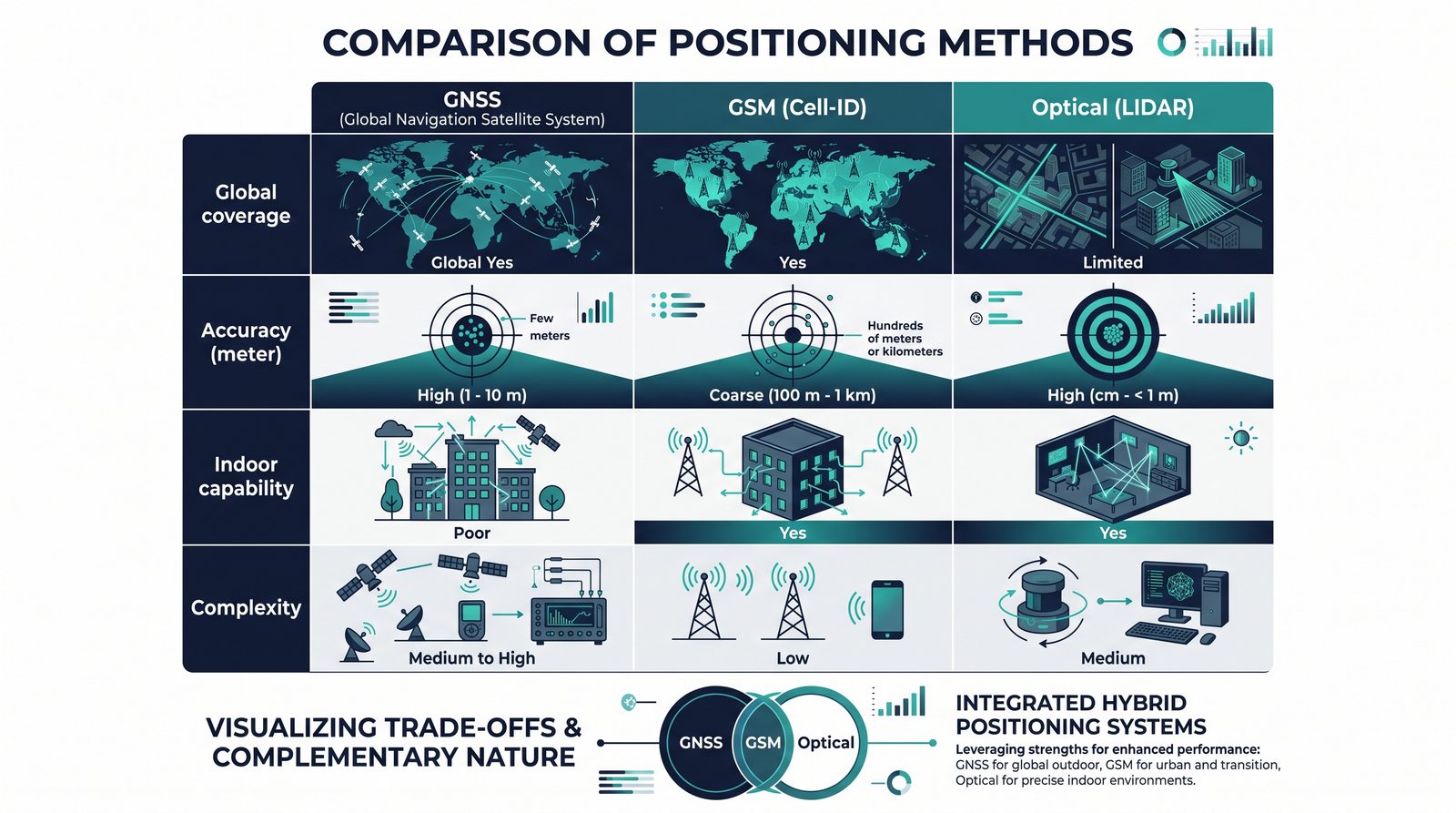

Porównanie metod pozycjonowania

29 / 32

GNSS: Globalna, pasywna, bardzo precyzyjna (metr/cm). Wymaga czystego nieba.
GSM: Działa wszędzie (prowincja/wnętrza). Średnia i słaba precyzja (100m - kilkanaście km).
Optyka/Manualna: Bardzo krótki zasięg (LIDAR) lub ekstremalnie trudna (gwiazdy), ale niezależna od radiowych zakłóceń.

Ilustracja: STD_GPS_29.jpg

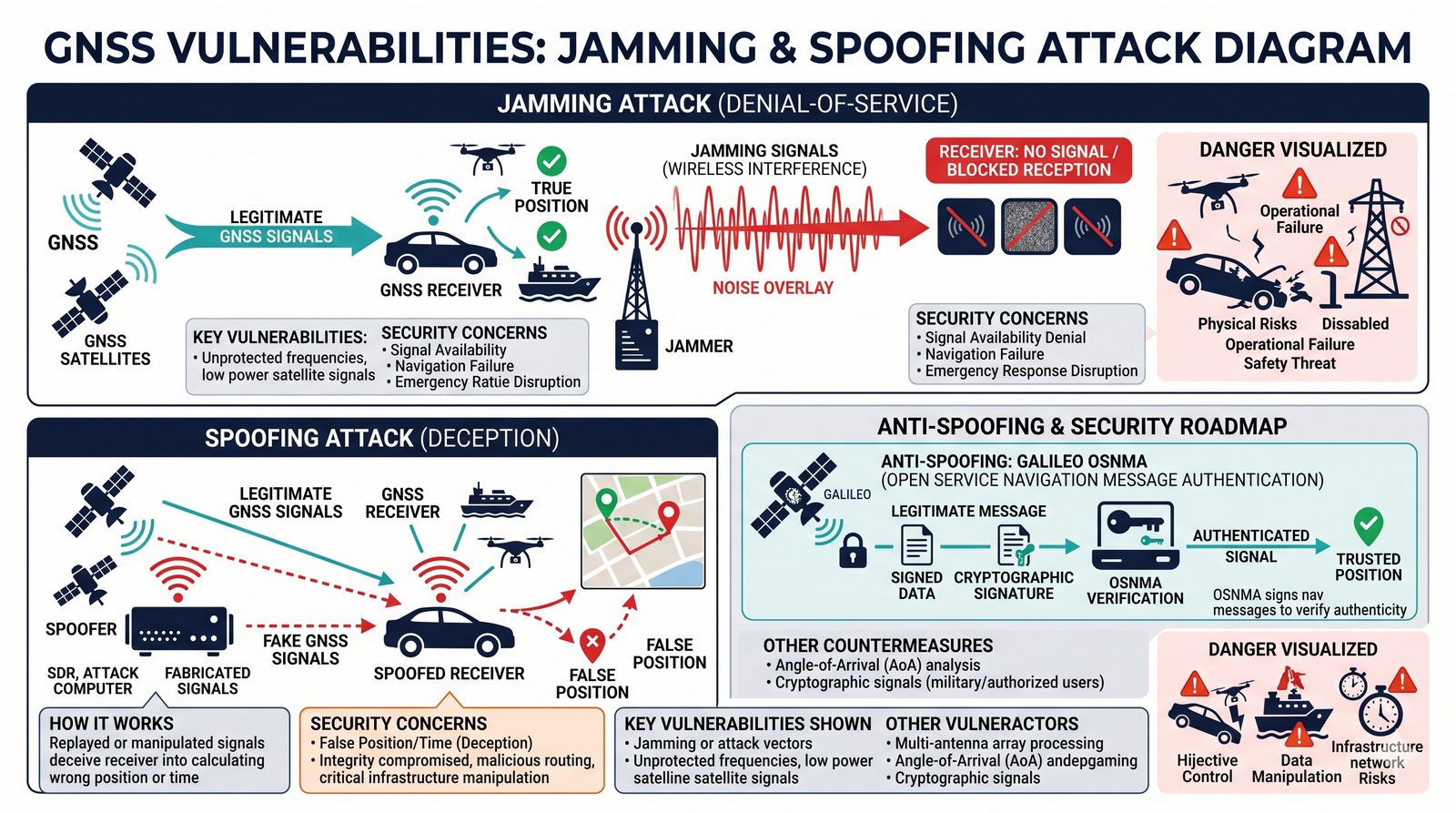

Bezpieczeństwo: jamming i spoofing

30 / 32

Jamming (Zagłuszanie): Zagluszanie częstotliwości L1 szumem o większej mocy. Skutecznie odcina urządzenie od nawigacji.
Spoofing (Podszywanie): Nadawanie fałszywego sygnału GPS. Urządzenie "myśli", że jest w innym miejscu, przez co może np. zostać uprowadzone (drony, statki).
Współczesne systemy (np. Galileo OSNMA od 2025) wprowadzają cyfrowe podpisy depesz, aby temu zapobiegać.

Ilustracja: STD_GPS_30.jpg

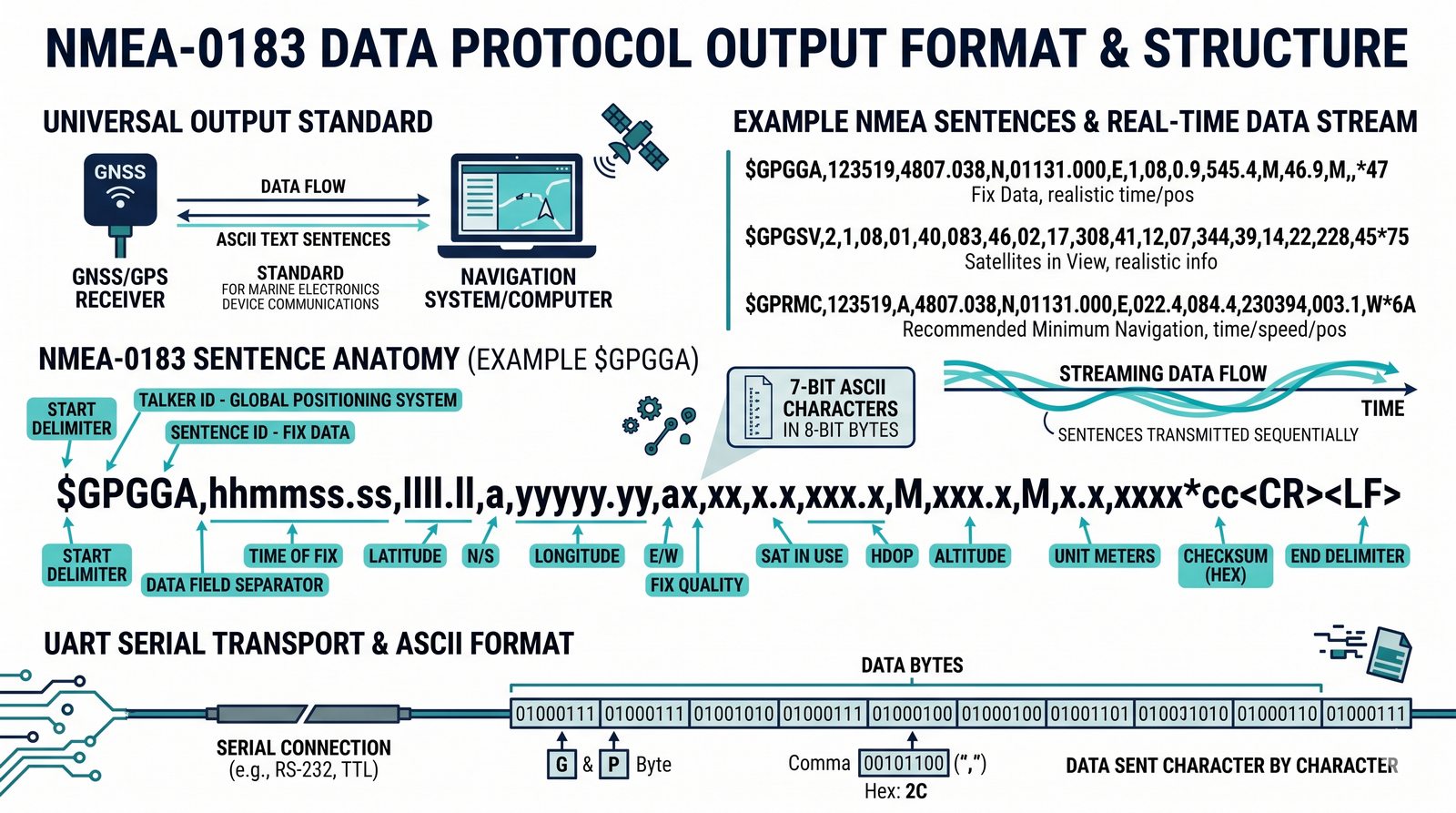

NMEA 0183: język odbiorników

31 / 32

Tekstowy protokół transportujący dane z chipu GNSS do aplikacji (mapy, logerów).
Praktycznie każde urządzenie nawigacyjne na świecie wysyła dane w tym prostym formacie ASCII przez port szeregowy/UART.
Kluczowe ramki: $GPGGA (Fix data), $GPGSV (Sats in view), $GPRMC (Recommended Minimum data).

Example: $GPRMC,123519,A,4807.038,N,01131.000,E,022.4,084.4,230394,003.1,W*6A

Ilustracja: STD_GPS_31.jpg

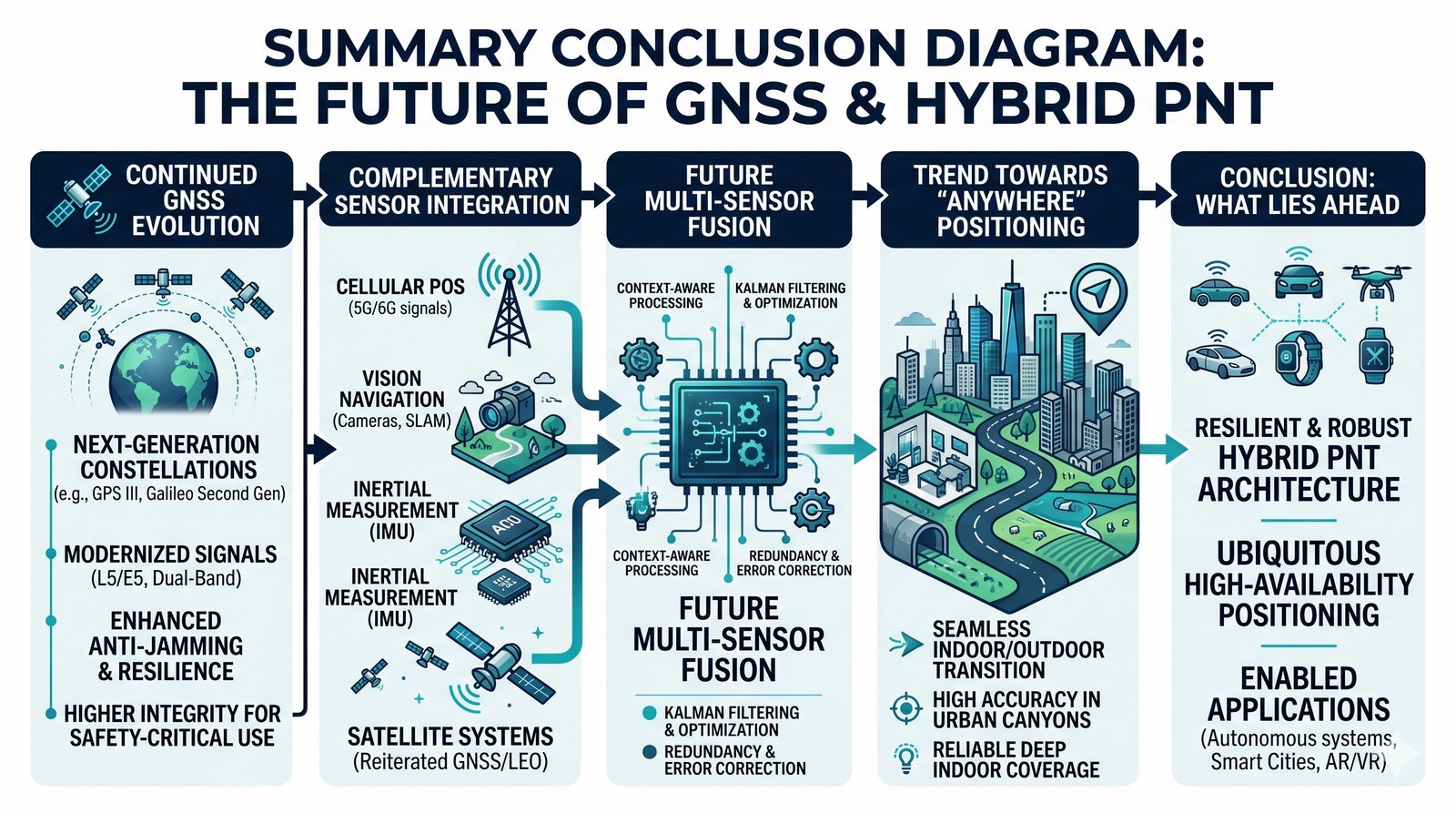

Podsumowanie modułu 4

32 / 32

Transport pozycji i czasu (PNT) to fundament cywilizacji: od bankowości po drony.
GNSS to wierzchołek góry lodowej – aby działał poprawnie, musimy uwzględniać nawet dylatację czasu Einsteina.
Przyszłość to systemy "Hybrid PNT" łączące satelity, martwą nawigację i optykę.

Ilustracja: STD_GPS_32.jpg
