Sieci Transportu Danych - DVB Family & Transmission

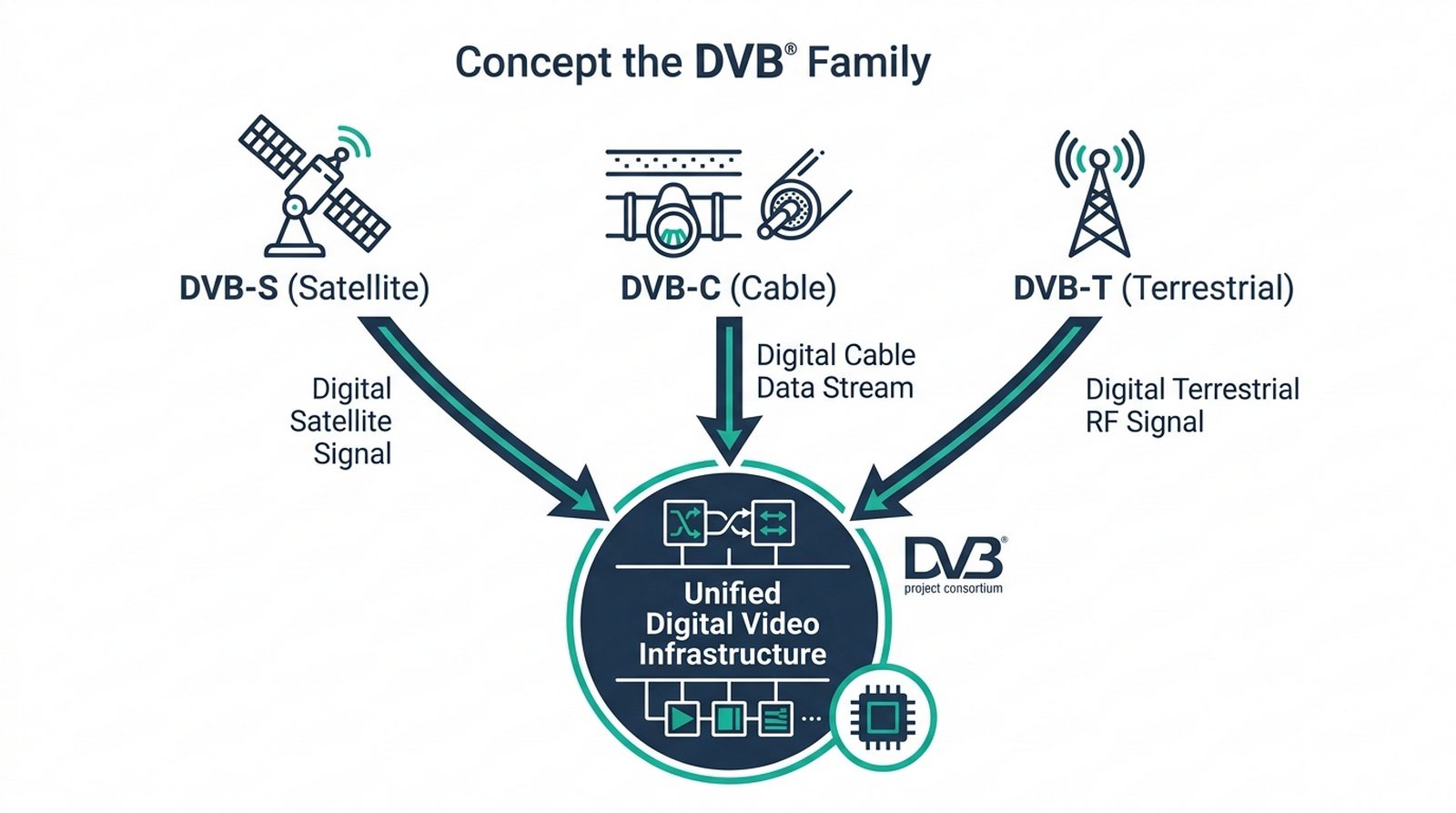

DVB - Cyfrowa rodzina standardów

1 / 38

Standardy DVB (Digital Video Broadcasting) to zbiór otwartych norm przesyłu cyfrowych treści multimedialnych.
Opracowane przez konsorcjum ponad 200 firm z całego świata, standaryzowane przez ETSI.
Obejmują niemal wszystkie media transmisyjne: eter, satelitę, kabel koncentryczny oraz światłowód.
Wprowadzenie DVB zakończyło erę telewizji analogowej (PAL/SECAM), oferując niespotykaną wcześniej jakość i stabilność.
Wykład analizuje warstwę fizyczną, transportową oraz diagnostykę tych sieci.

Ilustracja: STD_DVB_01.jpg

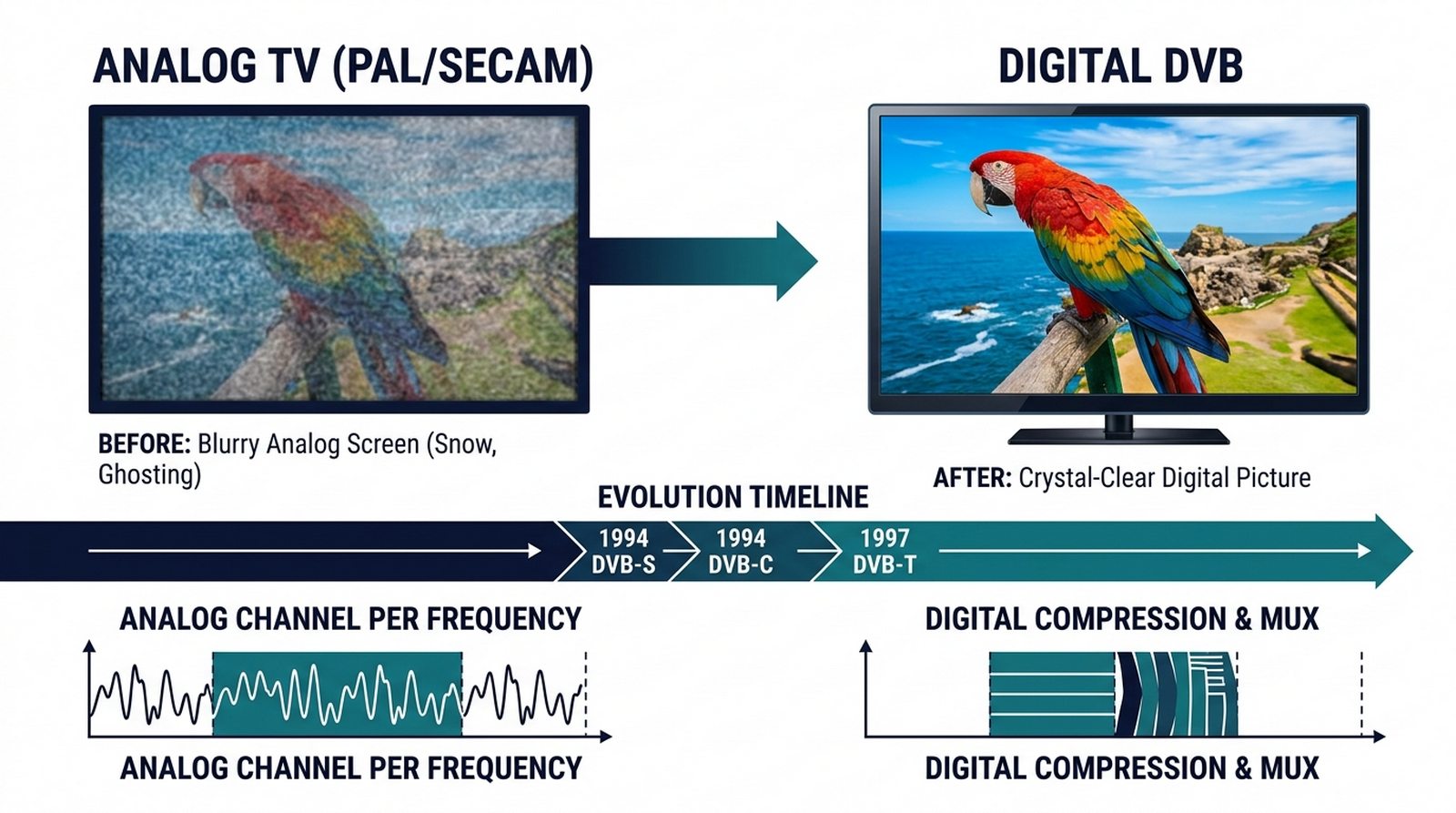

Ewolucja: Od analogowego "śnieżenia" do cyfry

2 / 39

Lata 90. XX wieku: Krytyczne zapotrzebowanie na lepszą jakość obrazu i większą liczbę kanałów.
Problem telewizji analogowej: silna wrażliwość na szumy, echa (odbicia) i ogromne marnotrawstwo pasma (1 kanał = 1 częstotliwość).
DVB-S (1994): Pierwszy sukces - cyfrowa satelita. Eliminacja zakłóceń pogodowych o małym natężeniu.
DVB-C (1994) i DVB-T (1997): Digitalizacja kabla i nadajników naziemnych.
Rewolucja: Przejście z sygnału ciągłego na strumieniowanie pakietowe.

Ilustracja: STD_DVB_02.jpg

DVB-T: Fundament telewizji naziemnej

3 / 39

Główny standard nadawania naziemnego wykorzystujący pasma VHF i UHF.
Zastosowanie modulacji COFDM (Coded Orthogonal Frequency Division Multiplexing).
Pierwsza generacja (DVB-T) najczęściej korzystała z modulacji 64QAM i kompresji MPEG-2 (później H.264/MPEG-4 AVC).
Efektywność: jeden kanał 8 MHz pozwalał na przesłanie ok. 24-27 Mbps danych.
Wymaga anten typu Yagi-Uda lub panelowych skierowanych na nadajnik.

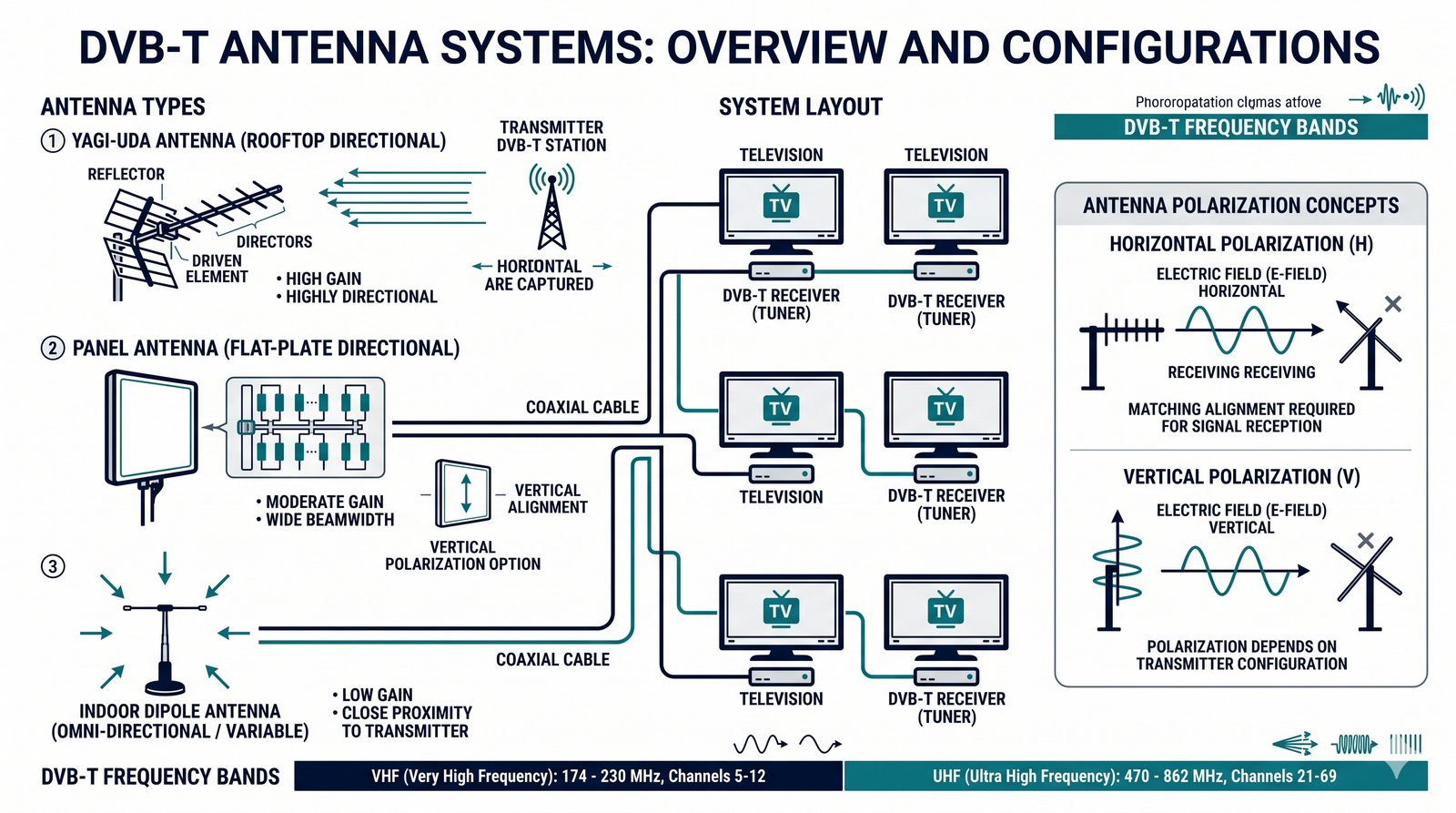

Ilustracja: STD_DVB_03.jpg

Pasma i kanały DVB-T

4 / 39

Pasmo VHF (Band III): 174-230 MHz – dawniej używane, obecnie zwolnione dla LTE/5G.
Pasmo UHF (Band IV/V): 470-790 MHz – główne pasmo dla DVB-T w Europie.
Szerokość kanału: 8 MHz (Europa), 7 MHz (Francja), 6 MHz (USA, Japonia).
Odstęp między kanałami: W Polsce kanały co 8 MHz (np. 21, 22, 23... 60). Wymagany odstęp ochronny 1-2 MHz między kanałami.
Współczynnik kanału: Kanał 21 = 470-478 MHz, Kanał 60 = 782-790 MHz.
W Polsce po migracji LTE: Typowe MUXy na kanałach 24-46 (514-650 MHz).

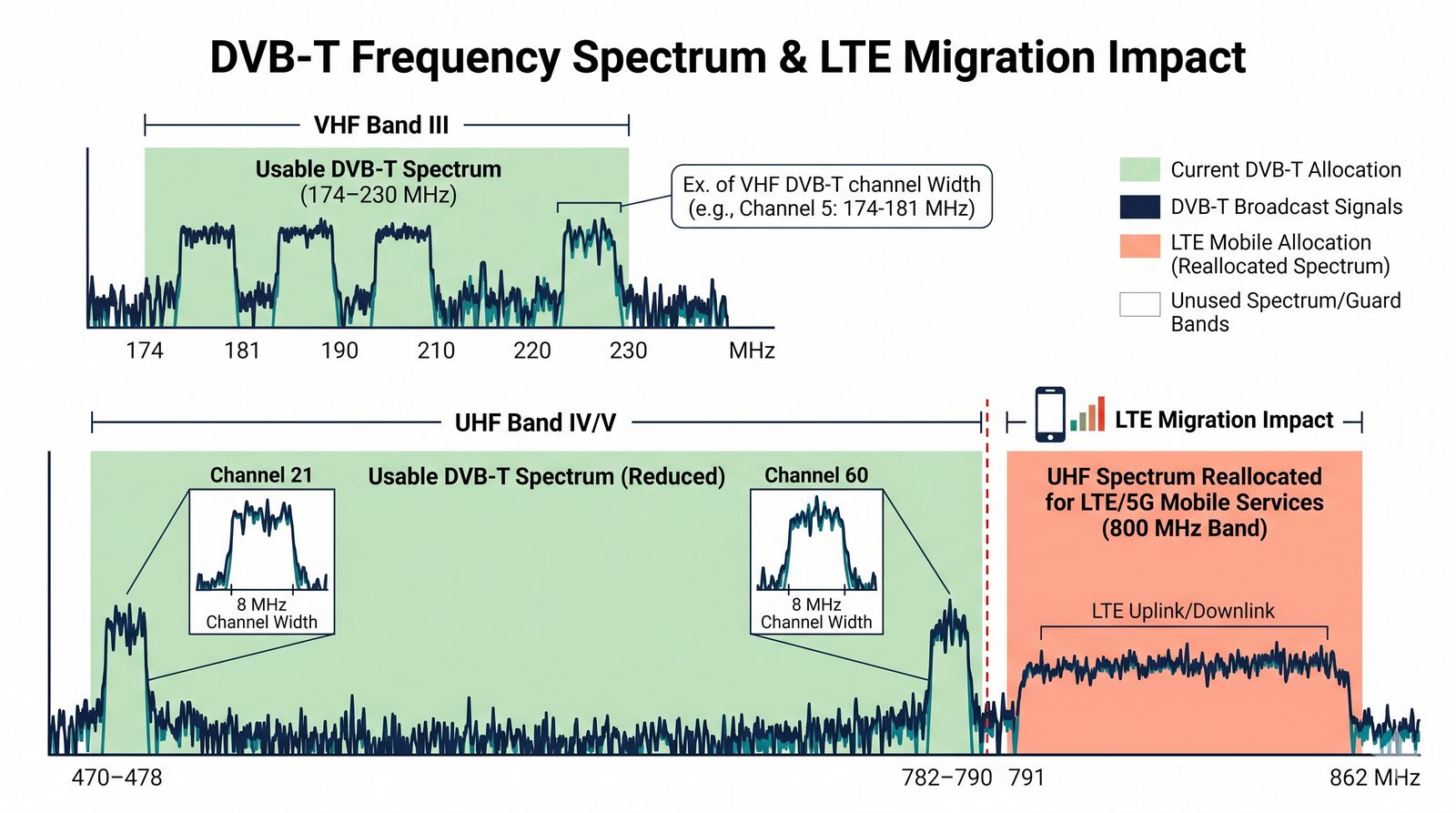

Ilustracja: STD_DVB_03b.jpg

DVB-T2: Skokowa poprawa wydajności

5 / 39

Druga generacja naziemna (aktualnie obowiązująca w Polsce).
Wprowadza modulację 256QAM (zamiast 64QAM), co zwiększa gęstość informacji w każdym symbolu o ok. 30%.
Zastosowanie kodeka HEVC (H.265) – dwukrotnie lepsza kompresja przy tej samej jakości obrazu.
Pojemność MUX wzrosła do ok. 36-40 Mbps, co pozwala na nadawanie wyłącznie w jakości HD (i 4K w trybie HEVC z wysoką kompresją).
Lepsza odporność na błędy dzięki zaawansowanemu kodowaniu LDPC i BCH.

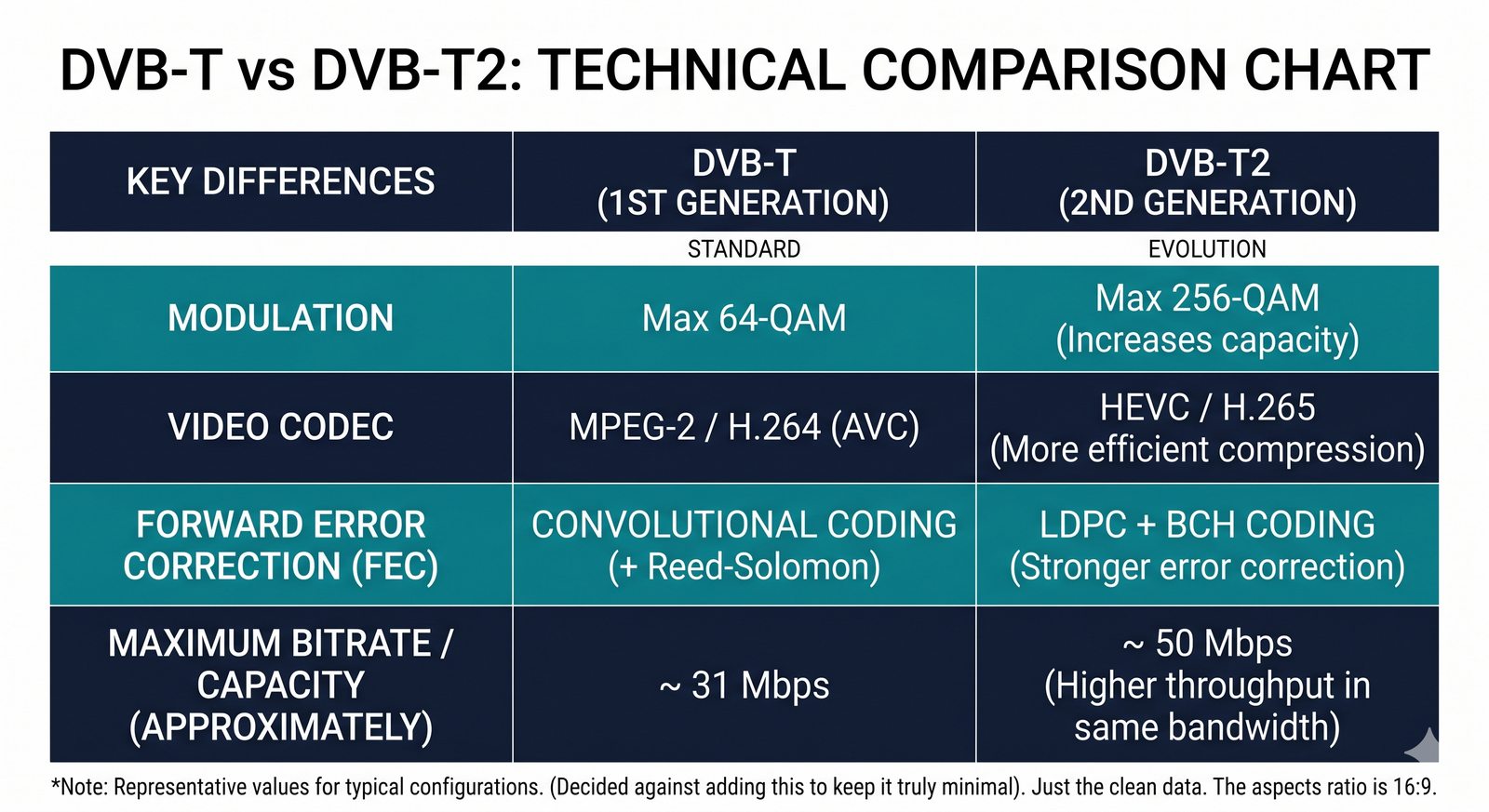

Ilustracja: STD_DVB_04.jpg

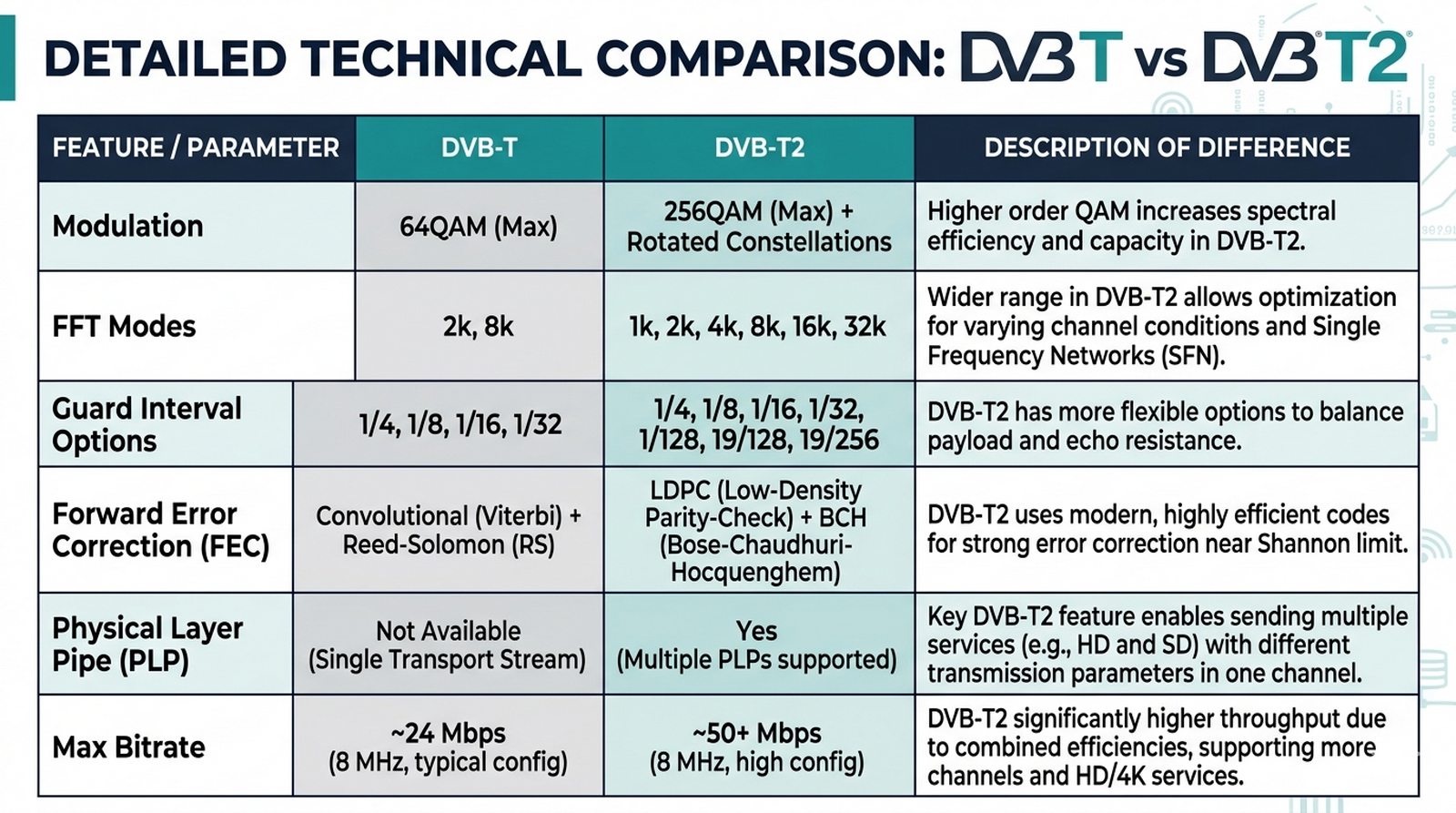

DVB-T vs DVB-T2 – szczegółowe różnice

6 / 39

Modulacja: T2 dodaje 256QAM (T: max 64QAM), co zwiększa przepustowość o ~30%.
Podnośne (FFT): T2: 1k, 2k, 4k, 8k, 16k, 32k | T: tylko 2k i 8k. Więcej podnośnych = lepsza odporność na interferencje.
Guard Interval: T2: 1/128, 1/64, 1/32, 1/16, 1/8, 1/4 | T: tylko 1/32, 1/16, 1/8, 1/4. Krótszy GI = wyższa przepustowość.
Kodowanie: T2: LDPC + BCH (blisko granicy Shannona) | T: tylko convolutional + Reed-Solomon.
PLP (Physical Layer Pipe): T2 wprowadza wielowarstwowe strumienie – różne parametry dla różnych usług.
Max bitrate: T: ~31 Mbps | T2: ~50 Mbps (8 MHz, 256QAM, 32k, 1/128).

Ilustracja: STD_DVB_04b.jpg

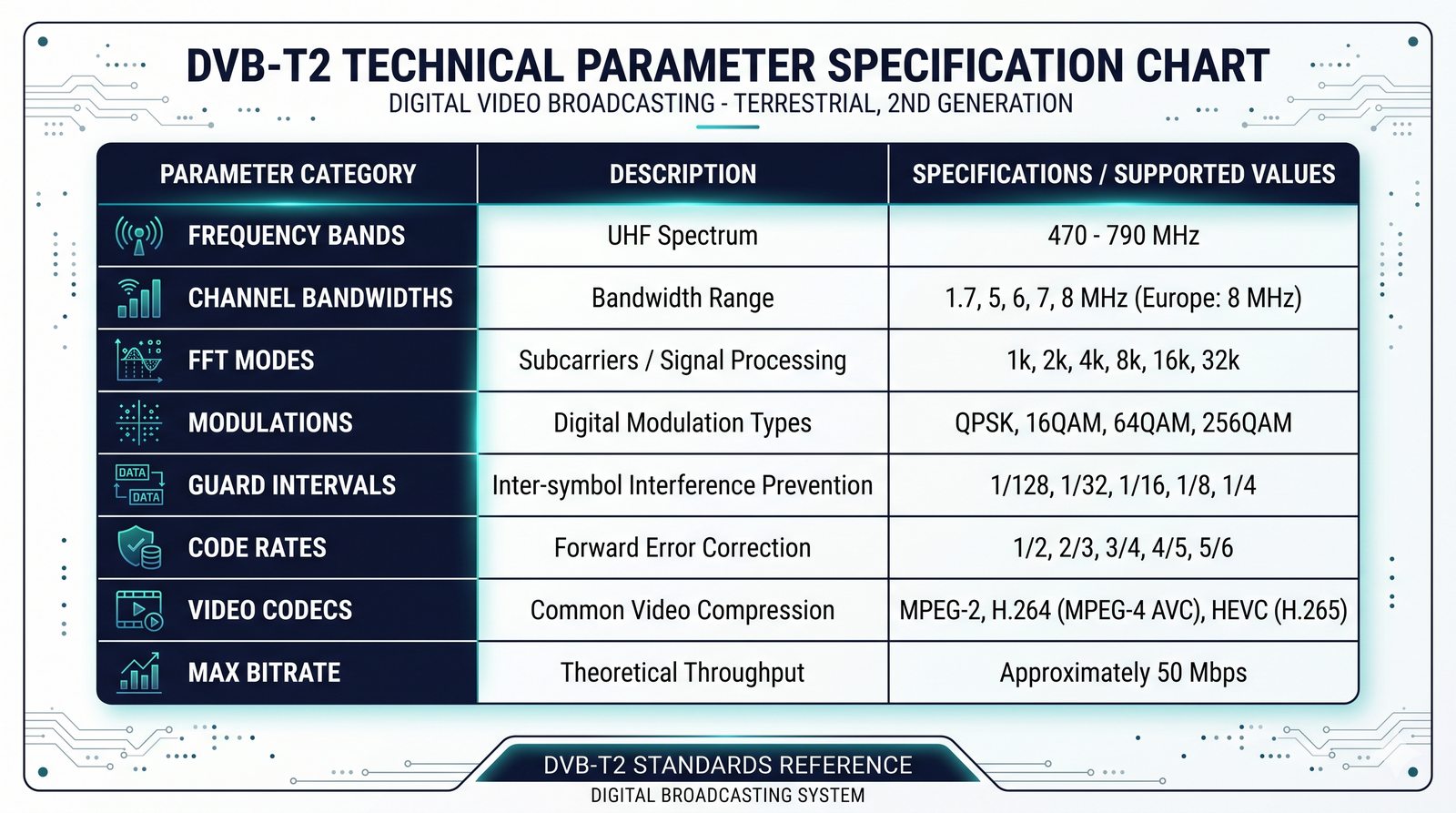

DVB-T2 – parametry techniczne

7 / 39

Pasmo: UHF 470-790 MHz (w planie do 694 MHz w Polsce po LTE 700).
Szerokość kanału: 1.7 MHz, 5 MHz, 6 MHz, 7 MHz, 8 MHz (Europa: 8 MHz).
Tryby FFT: 1k, 2k, 4k, 8k, 16k, 32k (16k i 32k nowe w T2).
Modulacje: QPSK, 16QAM, 64QAM, 256QAM.
Guard Interval: 1/128, 1/64, 1/32, 1/16, 1/8, 1/4.
Code Rate: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6.
Kodeki wideo: MPEG-2, H.264 (AVC), HEVC (H.265) – obowiązkowy w T2.
Max przepustowość: ~50 Mbps (8 MHz, 256QAM, 32k, CR 5/6, GI 1/128).

Ilustracja: STD_DVB_04c.jpg

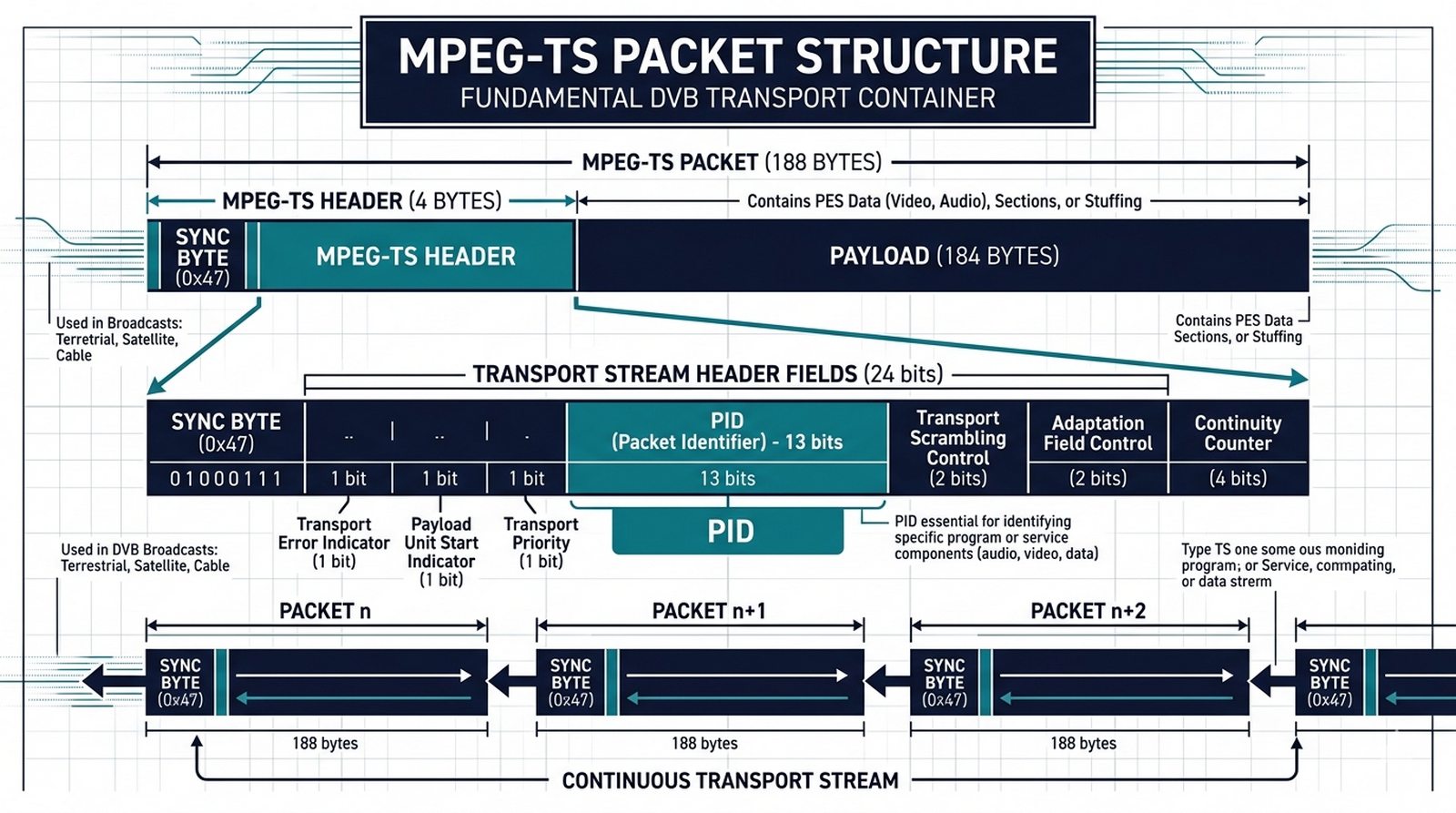

MPEG-TS: Uniwersalny transporter danych

8 / 39

Warstwa transportowa (Layer 2) dla wszystkich standardów DVB.
Dane pakowane są w sztywne pakiety o długości 188 bajtów.
Struktura pakietu:
- Sync Byte (0x47): Start ramki.
- Header (3B): Zawiera kluczowy identyfikator PID.
- Payload (184B): Dane wideo, audio lub kontrolne.
System ten jest zoptymalizowany pod kątem minimalizacji wpływu utraty pojedynczego pakietu.

[0x47] [Header / PID] [Payload 184 bytes]

Ilustracja: STD_DVB_05.jpg

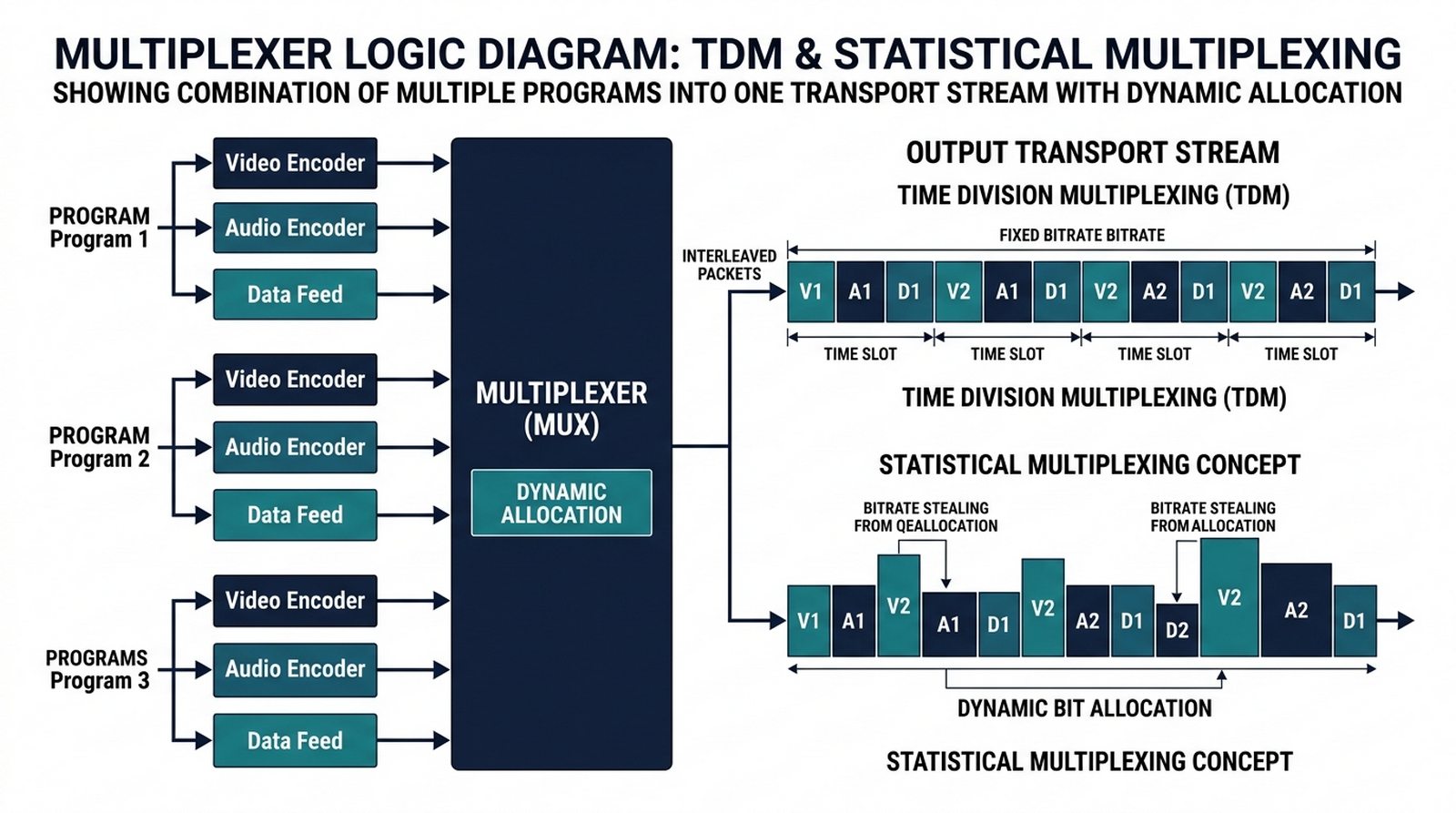

Magia multipleksingu (MUX)

9 / 39

MUX to logiczny i fizyczny pakiet danych przesyłany na jednej częstotliwości radiowej.
Jeden MUX może zawierać od kilku do kilkunastu kanałów telewizyjnych (zależnie od bitrate).
Multiplekser statystyczny dynamicznie przydziela pasmo: kanał z szybkim ruchem (np. sport) dostaje więcej bitów kosztem kanału informacyjnego.
W skład MUX wchodzą: strumienie wideo, audio, napisy, EPG oraz dane systemowe (tablice).
TDM (Time Division Multiplexing): W DVB dane wideo/audio są pakowane w pakiety MPEG-TS i przesyłane sekwencyjnie w czasie (jak kolejka).
FDM (Frequency Division Multiplexing): W COFDM tysiące podnośnych niosą jednocześnie różne fragmenty danych – to ortogonalne FDM (OFDM).

Ilustracja: STD_DVB_06.jpg

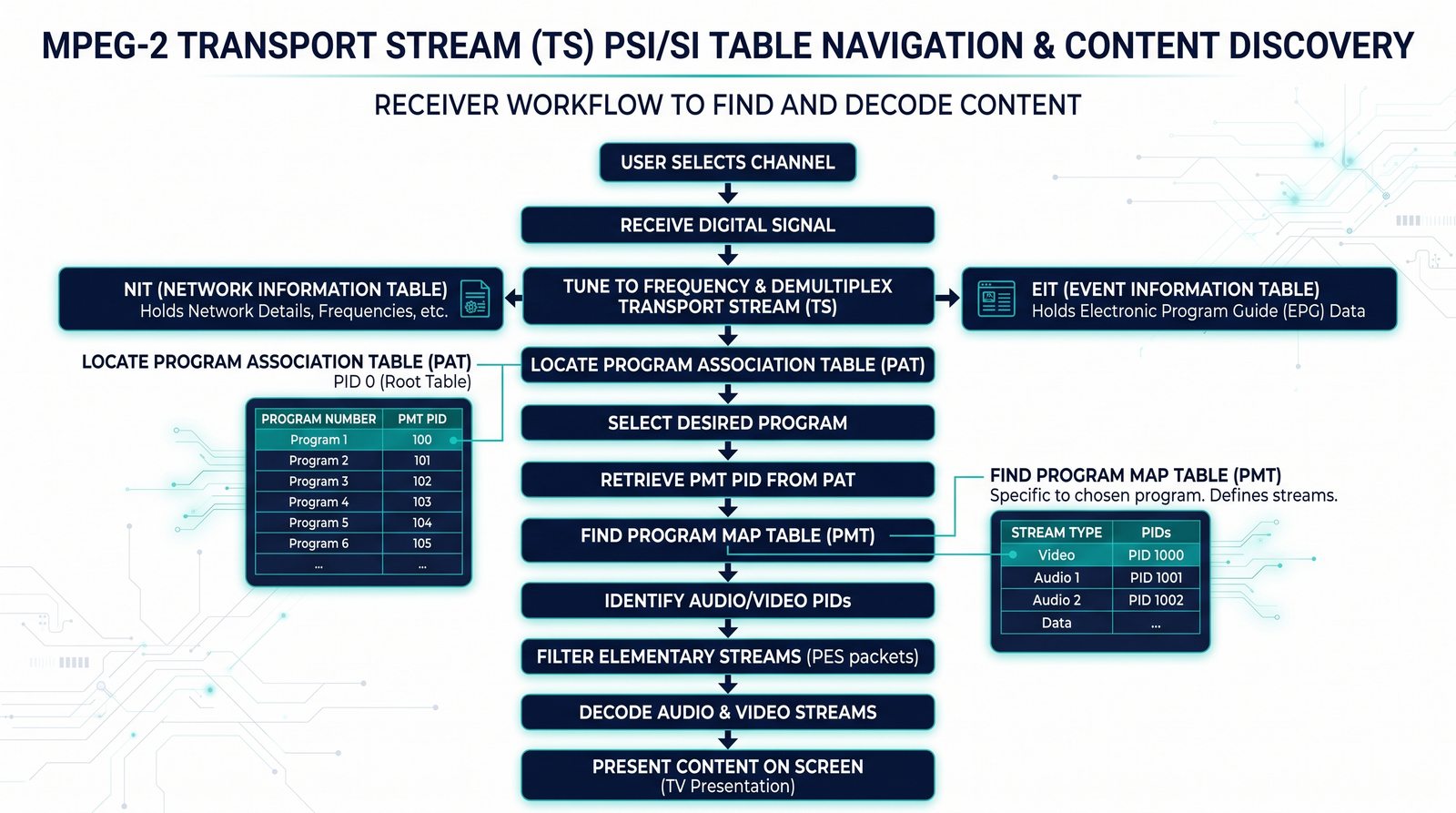

Tablice PSI/SI: Nawigacja w strumieniu

10 / 39

Bez tablic telewizor byłby tylko "dekoderem szumu".
PAT (Program Association Table): Mapa wskazująca PIDy dla wszystkich programów w MUXie.
PMT (Program Map Table): Definiuje szczegóły programu (gdzie jest obraz, gdzie audio, gdzie napisy).
NIT (Network Info): Informacje o sieci, nazwie i częstotliwościach.
EIT (Event Info): Serce EPG – przechowuje opisy programów, czas trwania i tytuły.

Ilustracja: STD_DVB_07.jpg

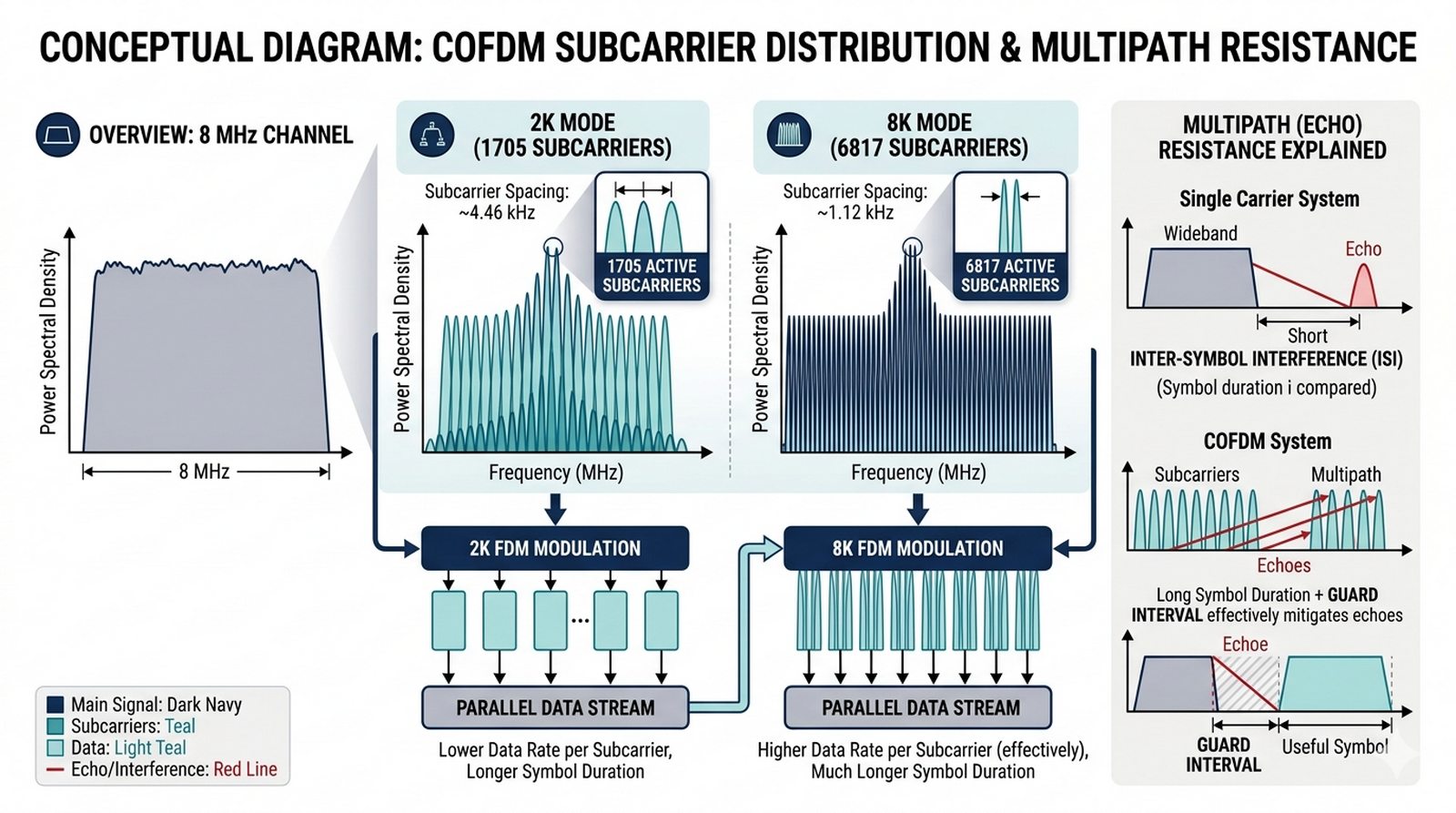

Modulacja COFDM: Siła w rozproszeniu

11 / 39

Używana w DVB-T/T2. Eliminuje problemy znane z modulacji jednonośnych.
Sygnał 8 MHz dzielony jest na tysiące wąskich podnośnych (np. 1705 w trybie 2k lub 6817 w trybie 8k).
Dane są przesyłane równolegle, w wolniejszym tempie na wielu kanałach.
Zaleta: Jeśli jedna częstotliwość zostanie zakłócona, błąd dotyczy tylko małego fragmentu danych, który łatwo naprawić (FEC).

Ilustracja: STD_DVB_08.jpg

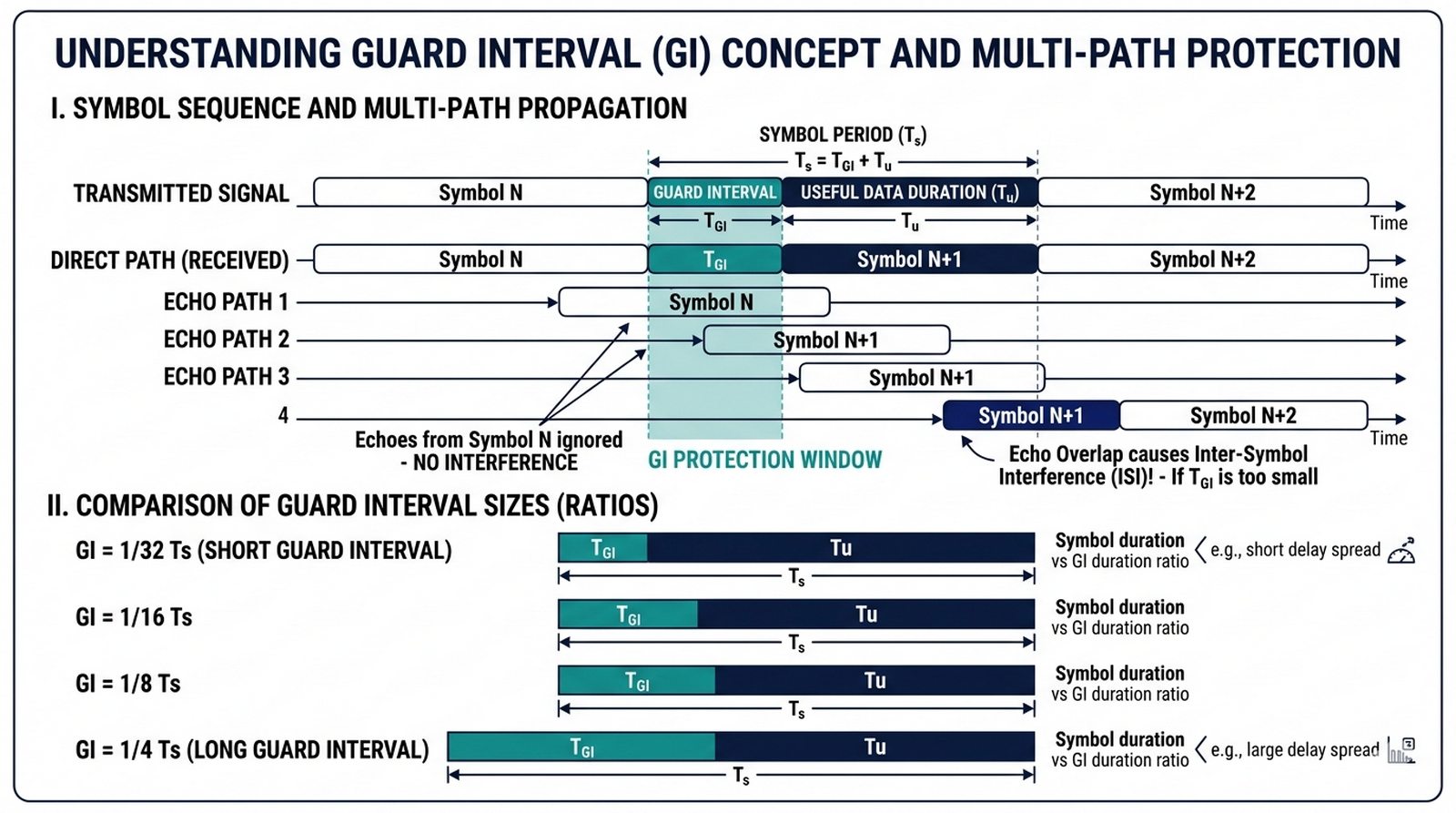

Guard interval: Tarcza przeciw echu

12 / 39

W terenie zurbanizowanym sygnał odbija się od budynków, docierając do anteny wielokrotnie z różnym opóźnieniem (echo).
Guard Interval (GI): Przedział ochronny dodawany przed każdym symbolem.
Odbiornik ignoruje sygnały odbite docierające w czasie trwania GI.
Standard T2 wprowadza "Fractional GI", co pozwala jeszcze lepiej balansować między odpornością na echa a szybkością transmisji.

Ilustracja: STD_DVB_09.jpg

SFN: Jednoczęstotliwościowe sieci nadawcze

13 / 39

SFN (Single Frequency Network): Wiele nadajników nadaje ten sam sygnał na tej samej częstotliwości.
Dla odbiornika sygnał z innego nadajnika jest po prostu "bardzo silnym echem", które dzięki COFDM i GI jest sumowane, a nie zakłócane.
Wymaga precyzyjnej synchronizacji czasu nadawania za pomocą GPS i sygnału 10 MHz / 1PPS.
Zaleta: Drastyczna oszczędność cennego pasma radiowego w skali kraju.

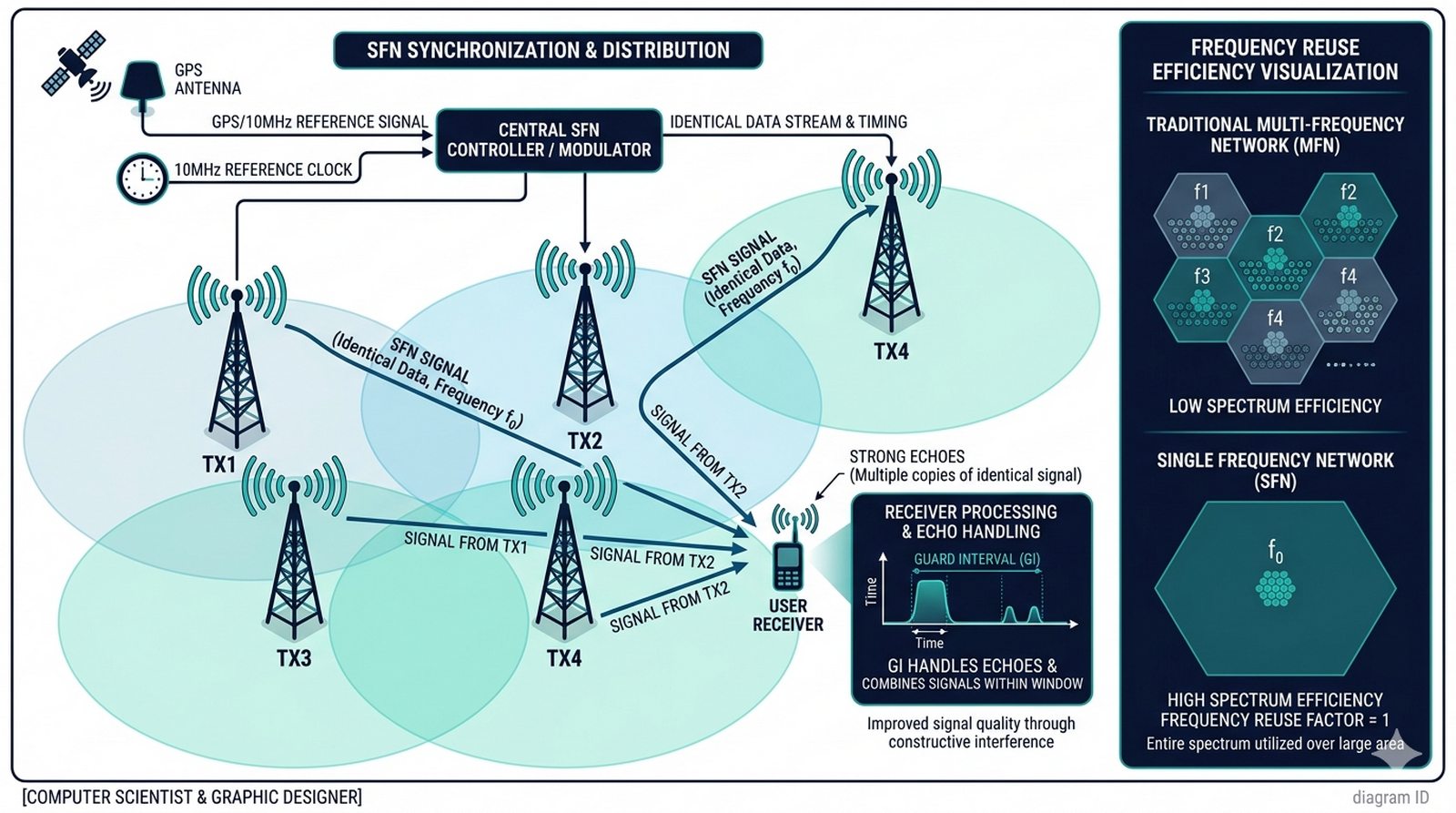

Ilustracja: STD_DVB_10.jpg

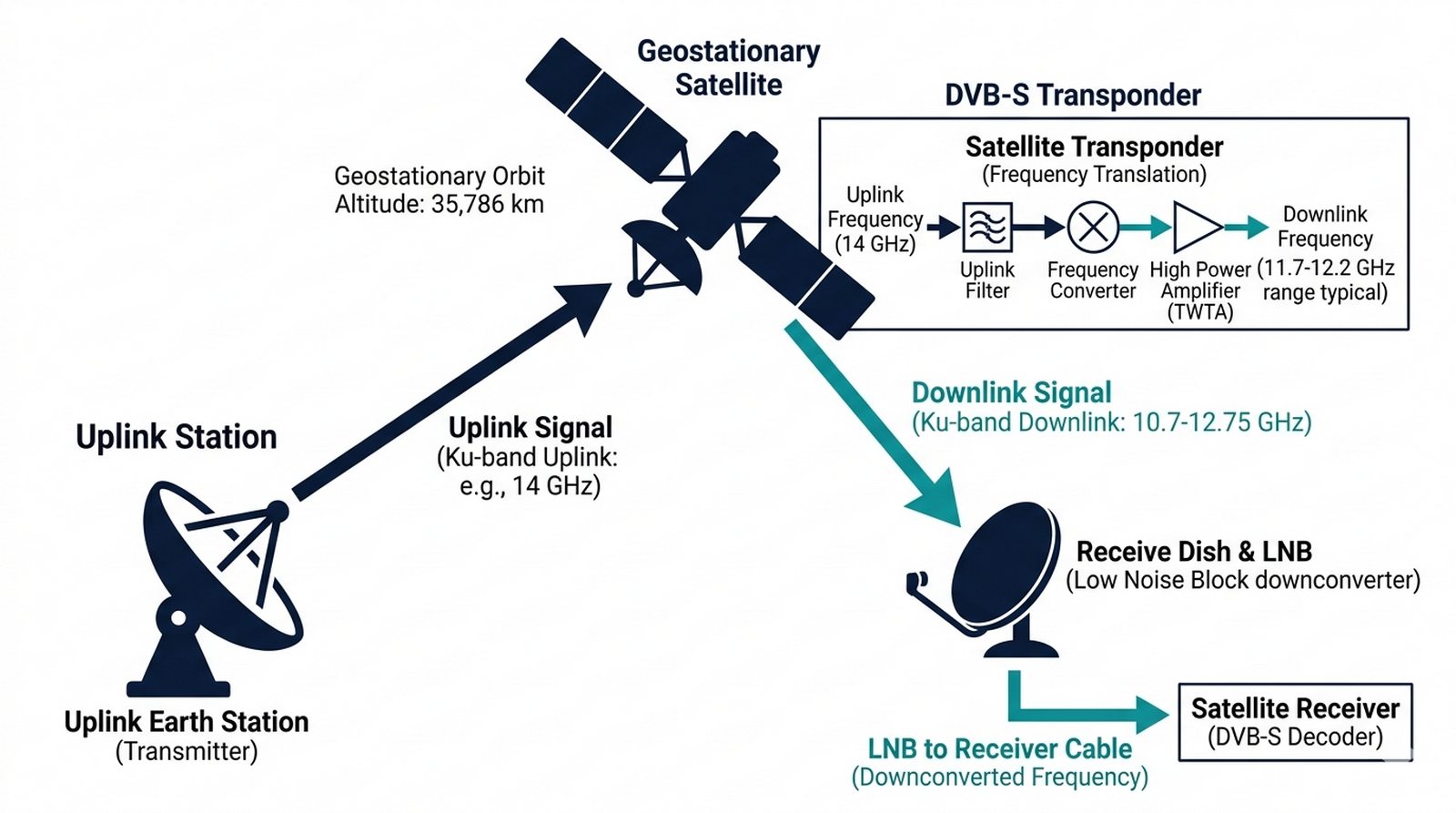

DVB-S/S2: Sygnał z orbity geostacjonarnej

14 / 39

Satelita umieszczony 35 786 km nad równikiem pełni rolę "lustra" odbijającego sygnał.
Ogromna odległość powoduje bardzo słaby poziom sygnału u odbiorcy (wymagana antena paraboliczna z dużym zyskiem).
Zastosowanie pasma Ku (10.7 - 12.75 GHz).
Standard DVB-S2 dołożył modulację 8PSK i 16/32APSK, umożliwiając przesył 4K/UHD prosto z kosmosu.
Największa zaleta: Pokrycie całych kontynentów jednym sygnałem.

Ilustracja: STD_DVB_11.jpg

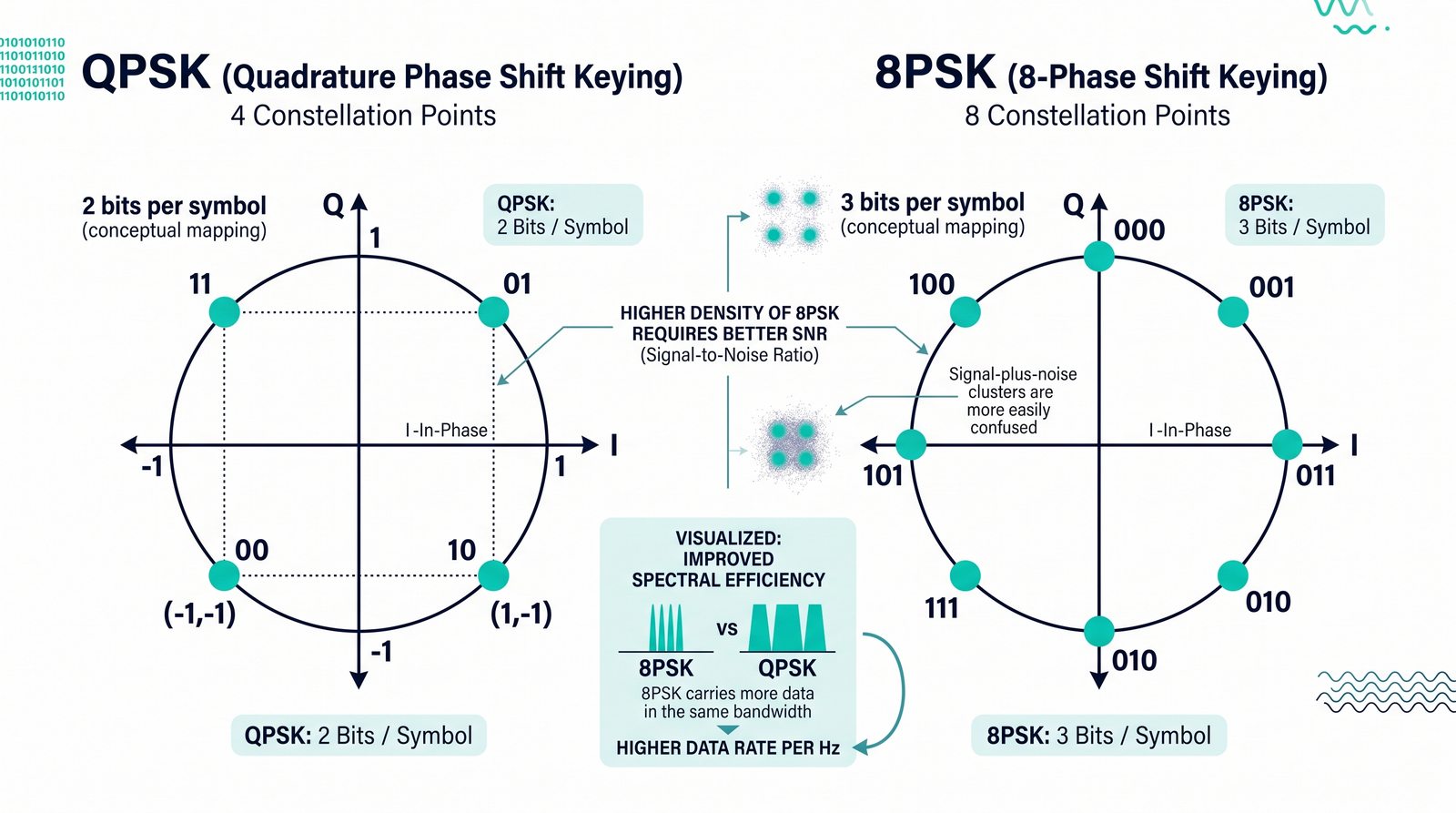

Modulacje satelitarne: QPSK i 8PSK

15 / 39

W satelicie priorytetem jest stabilność przy bardzo niskim SNR (stosunku sygnału do szumu).
QPSK: 2 bity na symbol. Bardzo odporna na szumy.
8PSK: 3 bity na symbol. Stosowana w DVB-S2 dla kanałów HD/4K.
W odróżnieniu od naziemnego COFDM, satelita używa modulacji **jednonośnej**, co pozwala uzyskać wyższą sprawność energetyczną wzmacniaczy transpondera (nasycenie).

Ilustracja: STD_DVB_12.jpg

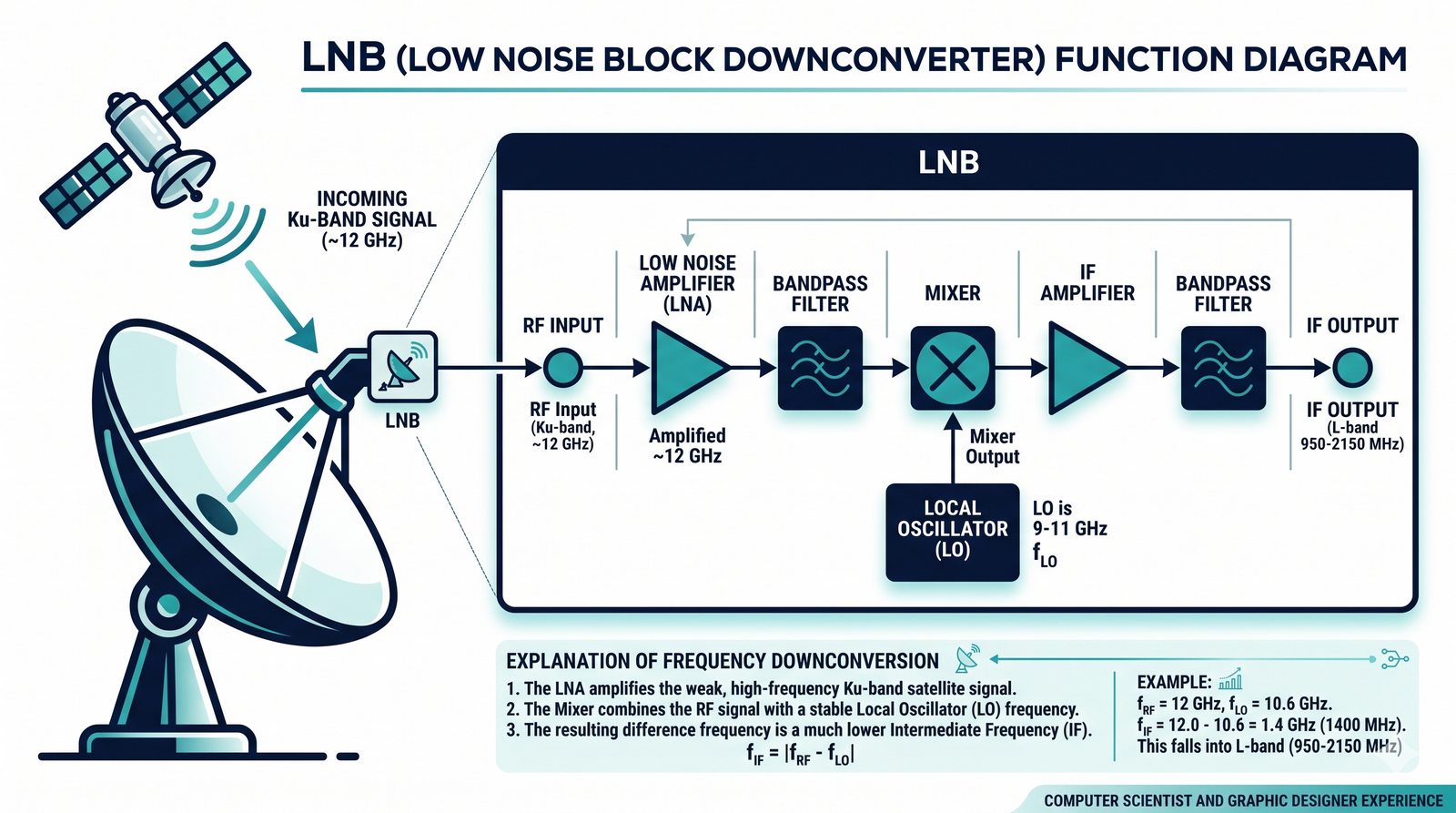

LNB: Konwerter satelitarny

16 / 39

Urządzenie zamontowane w ognisku anteny satelitarnej.
Zadanie: Wzmocnienie sygnału z satelity i obniżenie jego częstotliwości z zakresu 12 GHz do 950-2150 MHz (pierwsza pośrednia częstotliwość satelitarna – L-Band).
Dzięki temu sygnał można przesłać tanim kablem koncentrycznym do tunera.
Typy: Single, Twin, Quad, Quattro (do multiswitchy) oraz nowoczesne Unicable (protokół dSCR).

Ilustracja: STD_DVB_13.jpg

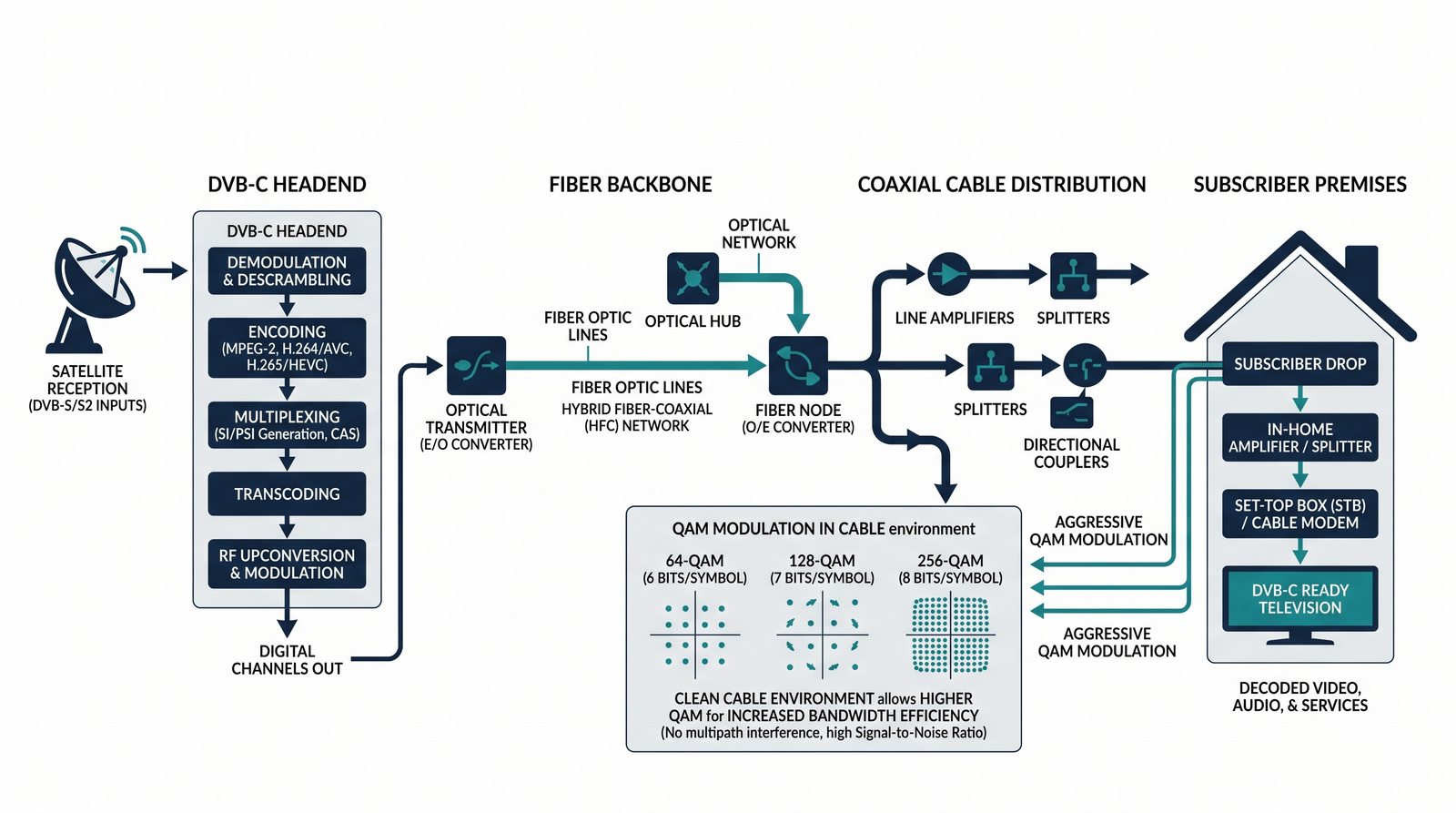

DVB-C: Telewizja w kablu

17 / 39

Standard stosowany w sieciach telewizji kablowej (CATV).
W przeciwieństwie do radia czy satelity, kabel jest środowiskiem "zamkniętym" i bardzo czystym.
Pozwala to na stosowanie agresywnej modulacji kwadraturowej QAM (64, 128 lub 256QAM).
Brak konieczności stosowania COFDM (nie ma ech wielodrogowych).
Zaleta: Bardzo wysoka stabilność i ogromna sumaryczna przepustowość całej sieci kablowej.

Ilustracja: STD_DVB_14.jpg

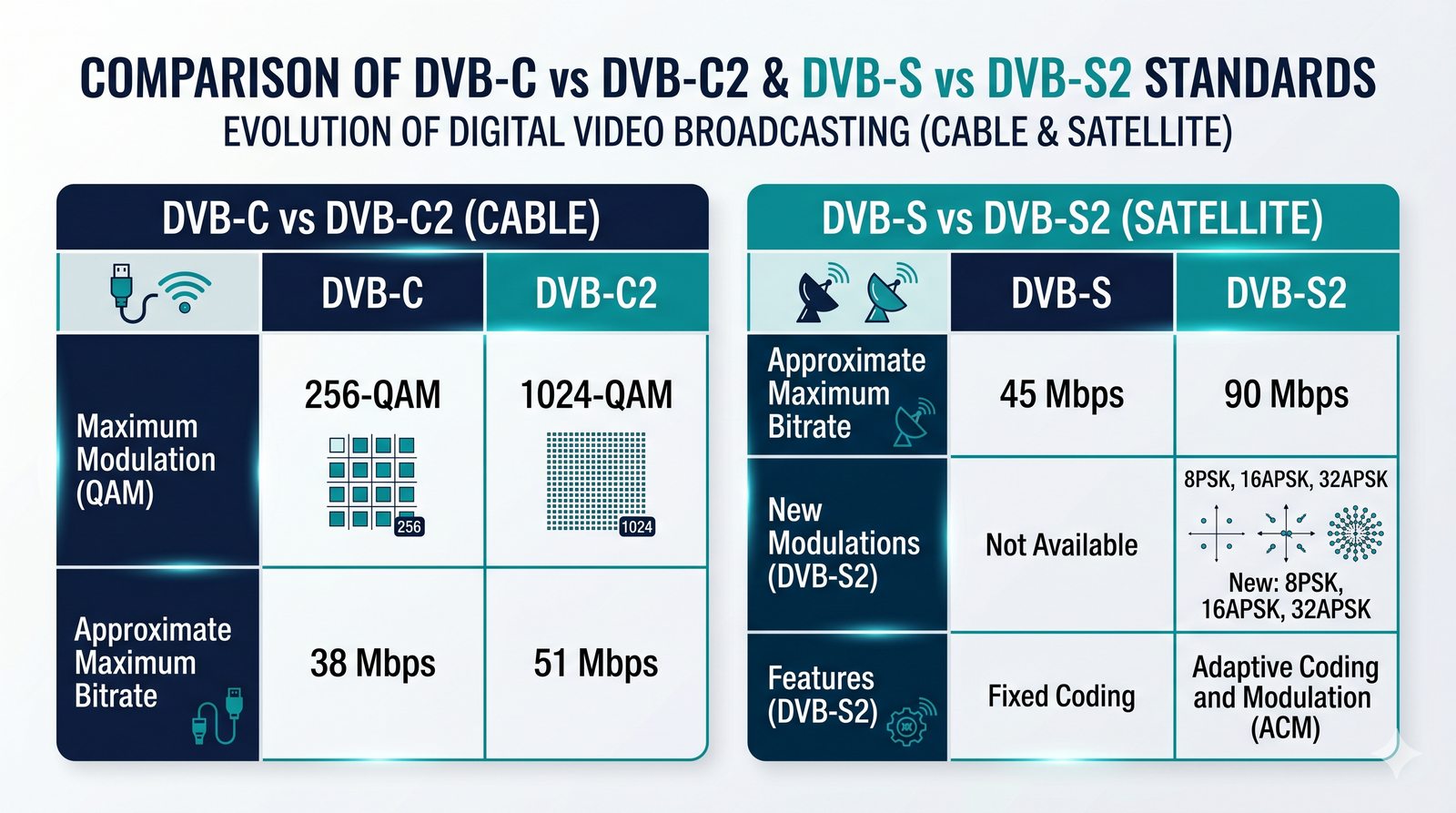

DVB-C vs C2 i DVB-S vs S2 – różnice

18 / 39

DVB-C vs C2: C: max 256QAM, ~38 Mbps | C2: 1024-QAM, ~51 Mbps (kanał 8 MHz).
DVB-S vs S2: S: QPSK, ~45 Mbps | S2: 8PSK/16APSK, ~90 Mbps (transponder).
Nowe modulacje S2: 8PSK (3 bity/symbol), 16APSK (4 bity), 32APSK (5 bitów) – wyższa przepustowość kosztem wymagań SNR.
ACM (Adaptive Coding and Modulation): S2 obsługuje zmienną modulację/kodowanie – optymalizacja pod kanał pogodowy.
Rolloff: S2 oferuje 20%, 25%, 35% (vs QPSK używa 35%).

Ilustracja: STD_DVB_14b.jpg

DVB-C2: Przyszłość sieci kablowych

19 / 39

Zunifikowany standard oparty na technologii T2, ale dostosowany do mediów przewodowych.
Wprowadza 1024-QAM (opcjonalnie 4096-QAM) – niewiarygodna gęstość danych.
Wykorzystuje LDPC (Low Density Parity Check) do bezbłędnej transmisji blisko granicy Shannona.
Umożliwia dostarczanie gigabitowych przepustowości wideo, konkurując bezpośrednio ze światłowodami GPON w warstwie usług multimedialnych.

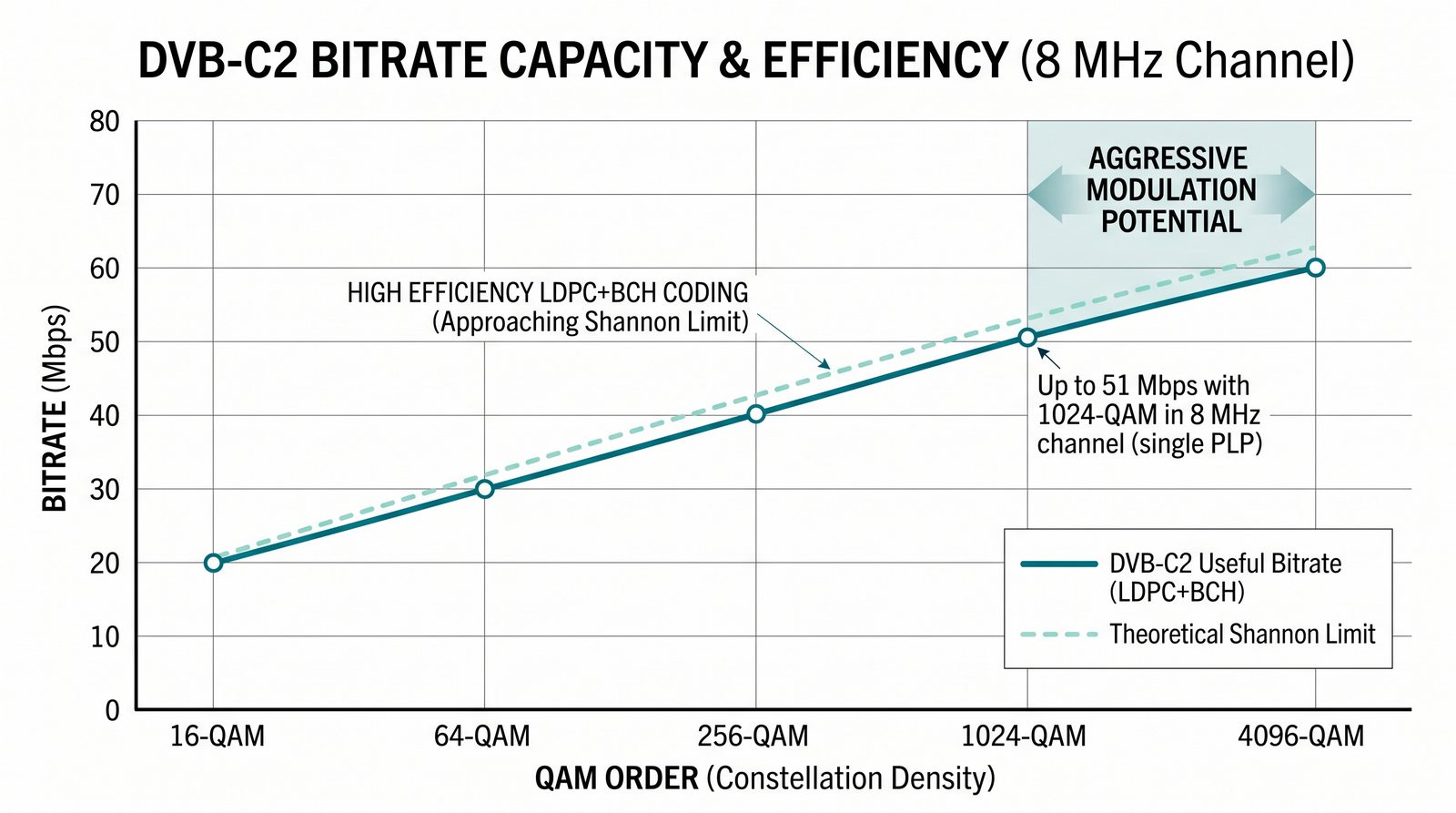

Ilustracja: STD_DVB_15.jpg

Medium: Miedź i kabel koncentryczny

20 / 39

Podstawowe medium transportowe w instalacjach DVB-T/S/C.
Standardowa impedancja: 75 Ohm.
Budowa: Żyła miedziana, dielektryk (spieniony), ekran (folia + oplot), powłoka zewnętrzna.
Największy wróg: Tłumienie wyższych częstotliwości (im wyższa częstotliwość i im cieńszy kabel, tym większe straty).
Kluczowy parametr: Skuteczność ekranowania (Shielding) wyrażana w dB (klasy A, A+).

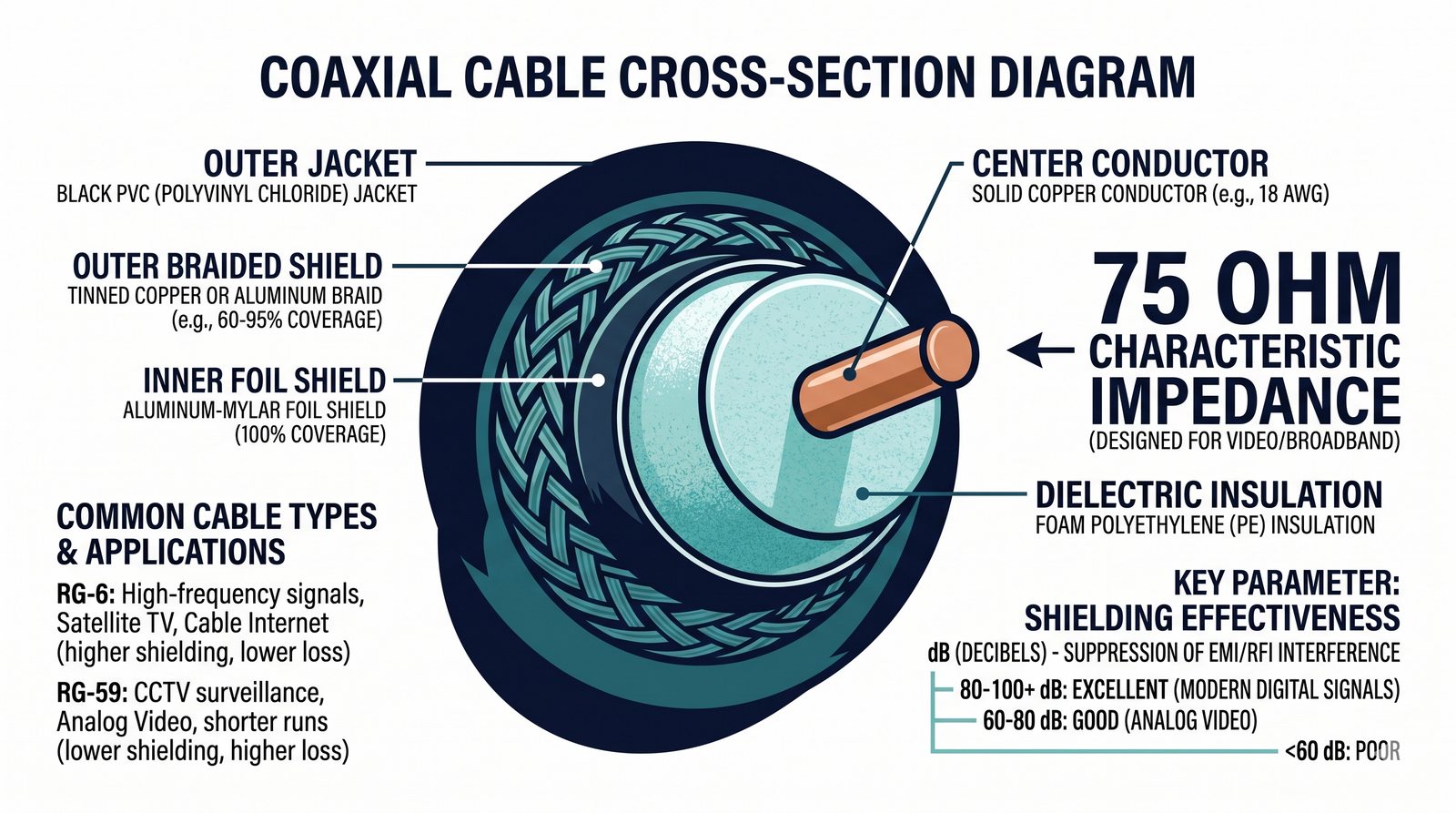

Ilustracja: STD_DVB_16.jpg

Ekranowanie i zakłócenia LTE/5G

21 / 39

Pasma naziemne UHF graniczą z pasmami telefonii komórkowej (LTE 700/800 MHz).
Sygnał z telefonu lub masztu GSM może wnikać do źle ekranowanych kabli lub złącz.
Efekt: Nagłe "zamrożenia" obrazu przy dzwonieniu telefonem blisko instalacji.
Rozwiązanie: Stosowanie filtrów LTE/5G oraz kabli potrójnie ekranowanych (Trishield).

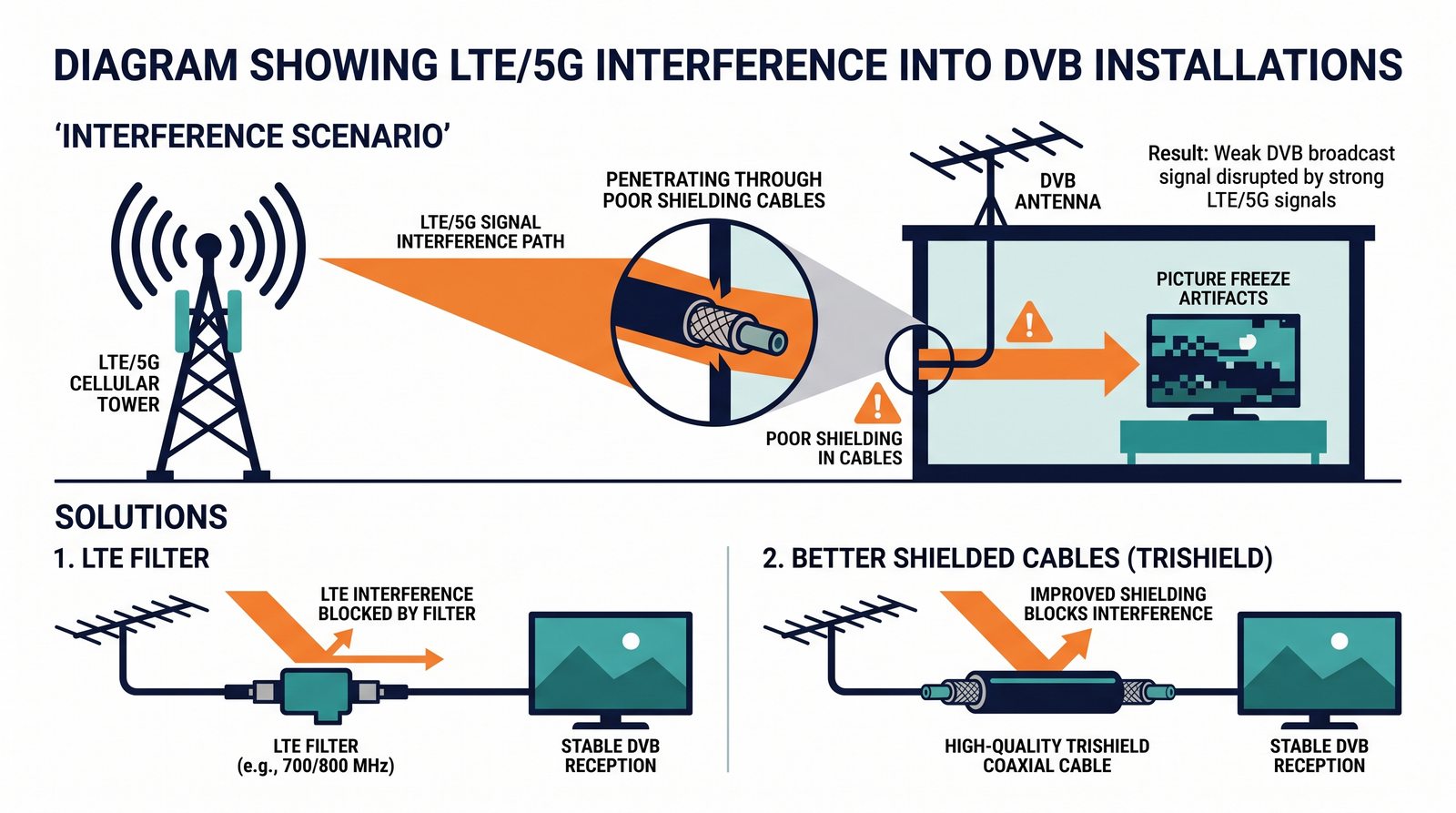

Ilustracja: STD_DVB_17.jpg

Medium: Światłowód w telewizji

22 / 39

W dużych budynkach i na długich dystansach miedź zawodzi (za duże tłumienie).
Sygnał RF jest zamieniany na impulsy świetlne.
Transmisja światłowodowa jest całkowicie odporna na zakłócenia elektromagnetyczne, przepięcia i wyładowania atmosferyczne.
Jeden cienki światłowód może przesłać kompletną ofertę 4 satelitów i telewizji naziemnej do setek odbiorców.

Ilustracja: STD_DVB_18.jpg

RFoG: Radio Frequency over Glass

23 / 39

Technologia pozwalająca przesyłać czysty sygnał radiowy (DVB/DOCSIS) przez pasywne sieci optyczne (PON).
W domu klienta stoi urządzenie **R-ONU** – mikrowęzeł optyczny, który zamienia światło z powrotem na sygnał RF dla telewizora.
Działa w sposób przezroczysty – telewizor i tuner myślą, że są podłączone do tradycyjnej instalacji antenowej.
Standard dla nowoczesnych sieci FTTH (Fiber to the Home).

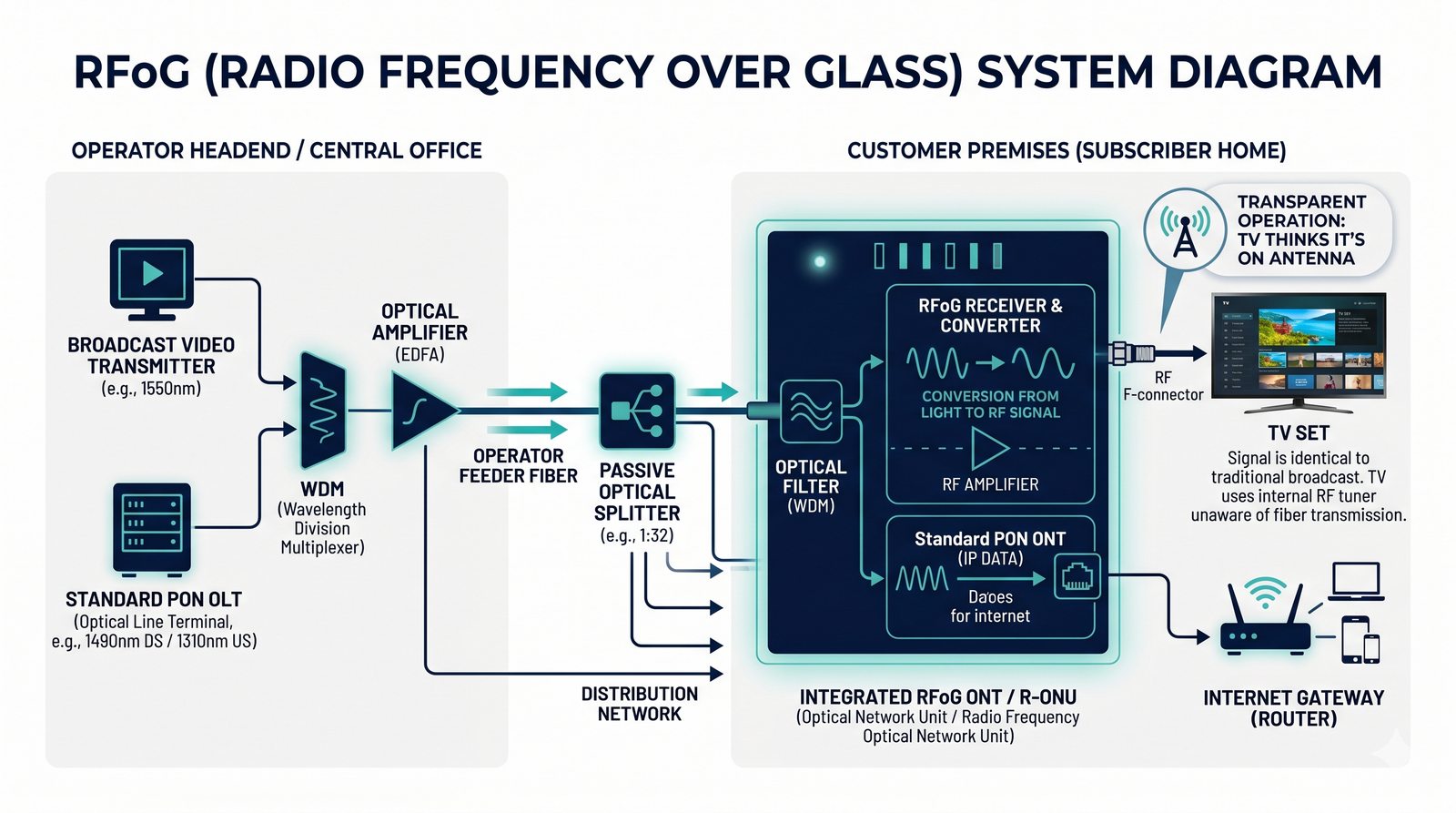

Ilustracja: STD_DVB_19.jpg

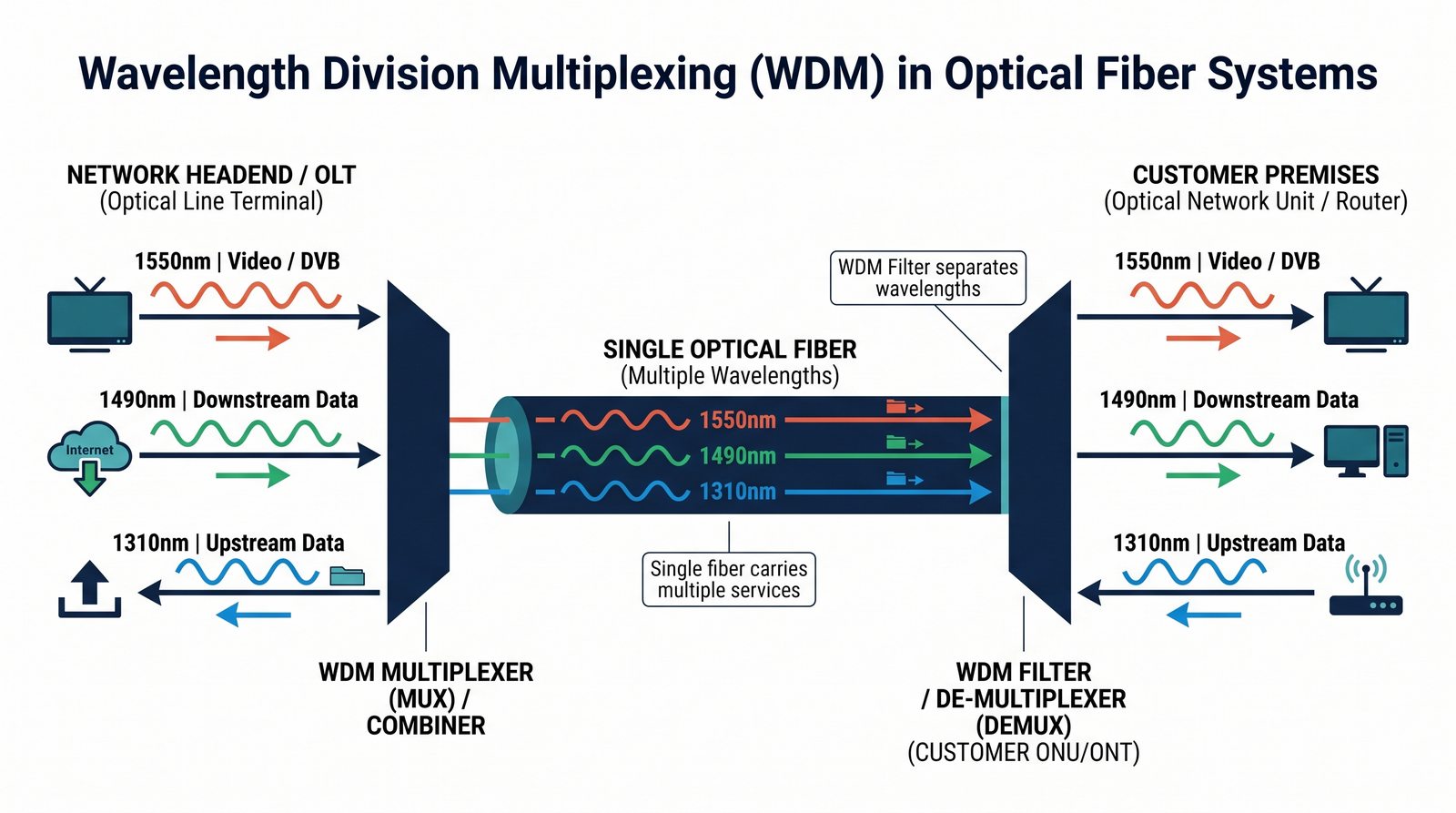

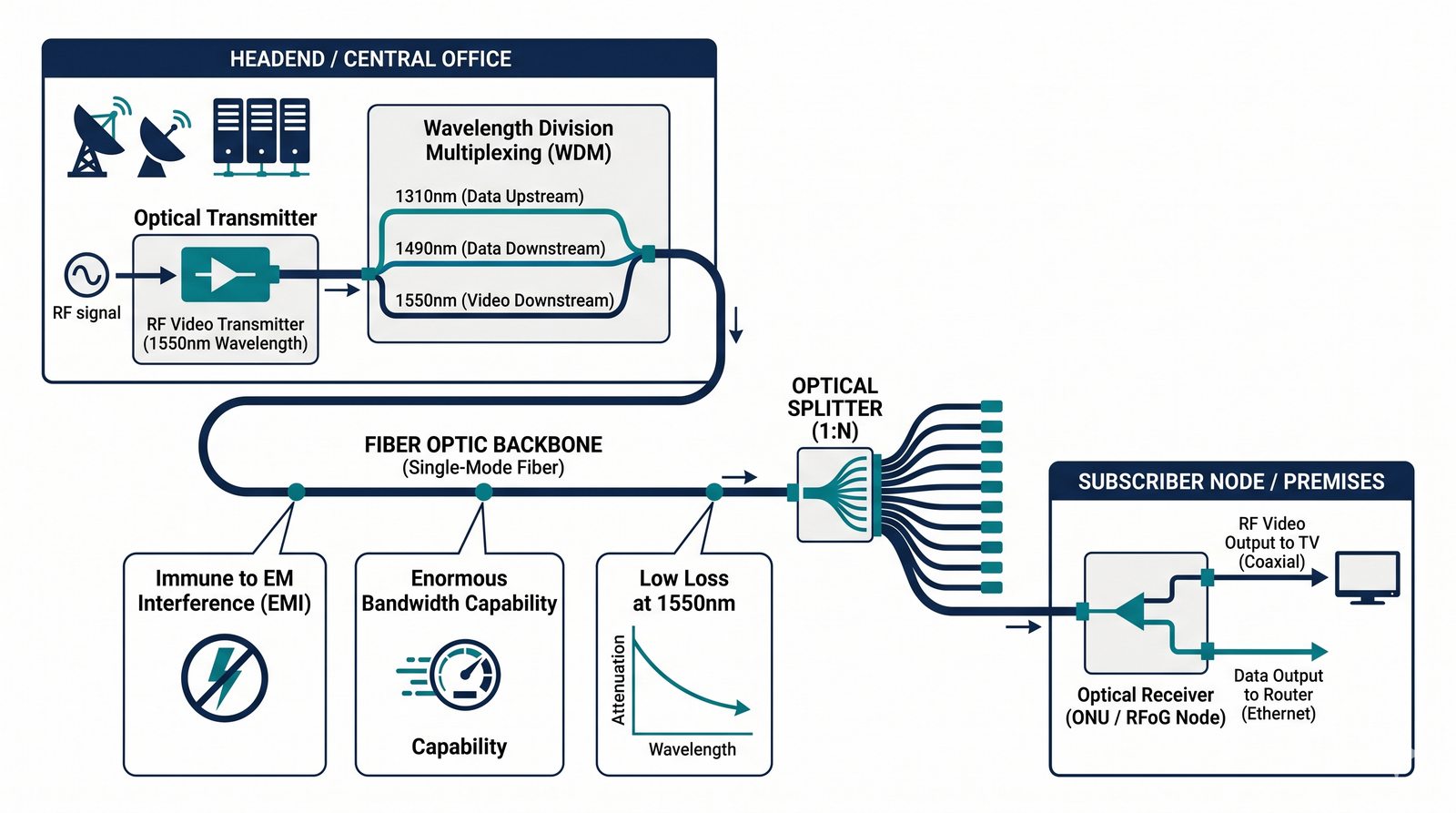

WDM i długości fal (1550nm)

24 / 39

W światłowodzie różne usługi "świecą" na innych kolorach (długościach fal).
1550 nm: Standardowa fala dla transmisji wideo (DVB). Ma najmniejsze tłumienie w szkle.
1310/1490 nm: Dane internetowe (GPON).
Zastosowanie pasywnych filtrów **WDM** pozwala na jednoczesny przesył Internetu i płatnej telewizji tym samym pojedynczym włóknem światłowodowym.

Ilustracja: STD_DVB_20.jpg

DVB vs Ethernet: Transmisja ciągła vs pakietowa

25 / 39

DVB (Broadcast): Transmisja ciągła w czasie rzeczywistym. Odbiornik "wskakuje" w pędzący pociąg danych.
Ethernet (IP): Transmisja "best effort". Żądanie pakietu, potwierdzenie, ewentualne ponowienie (TCP).
W przesyłaniu masowym wideo to DVB wygrywa dzięki determinizmowi – każdy bit ma swoje ściśle określone miejsce w czasie i przestrzeni widmowej.

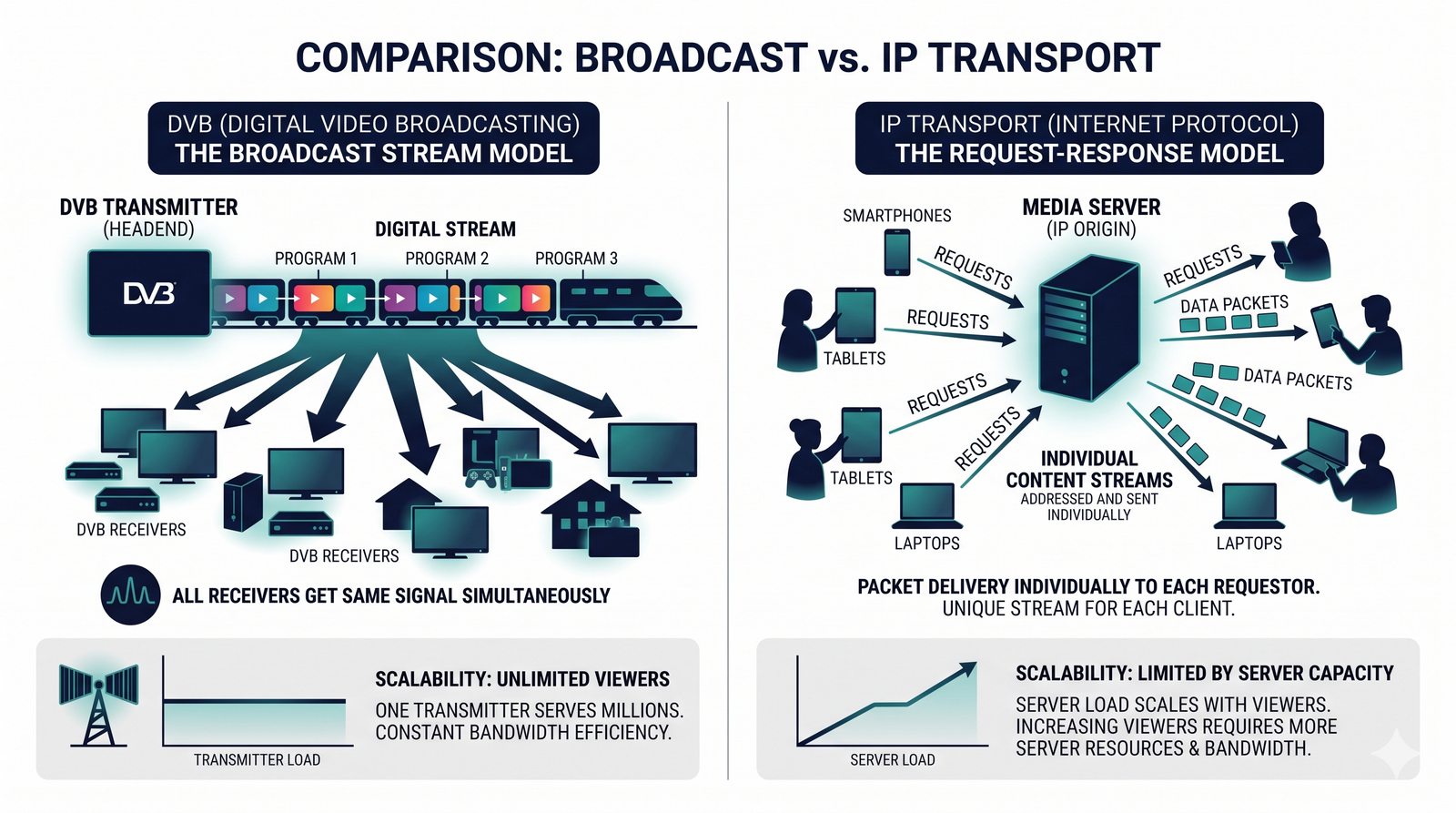

Ilustracja: STD_DVB_21.jpg

DVB vs Ethernet: Skalowalność

26 / 39

W DVB nieważne czy transmisję ogląda 1 osoba, czy 100 milionów. Obciążenie nadajnika, satelity lub kabla jest **identyczne**.
W Ethernet (Unicast - np. Netflix) każdy widz to osobne połączenie, co obciąża serwery i łącza operatora.
W Ethernet (Multicast - IPTV) sytuacja jest lepsza, ale wymaga zarządzania siecią i inteligentnych przełączników (IGMP Snooping).
Wniosek: Dla wielkich wydarzeń live (mecz, finał) DVB pozostaje niezastąpiony pod względem kosztów i wydajności.

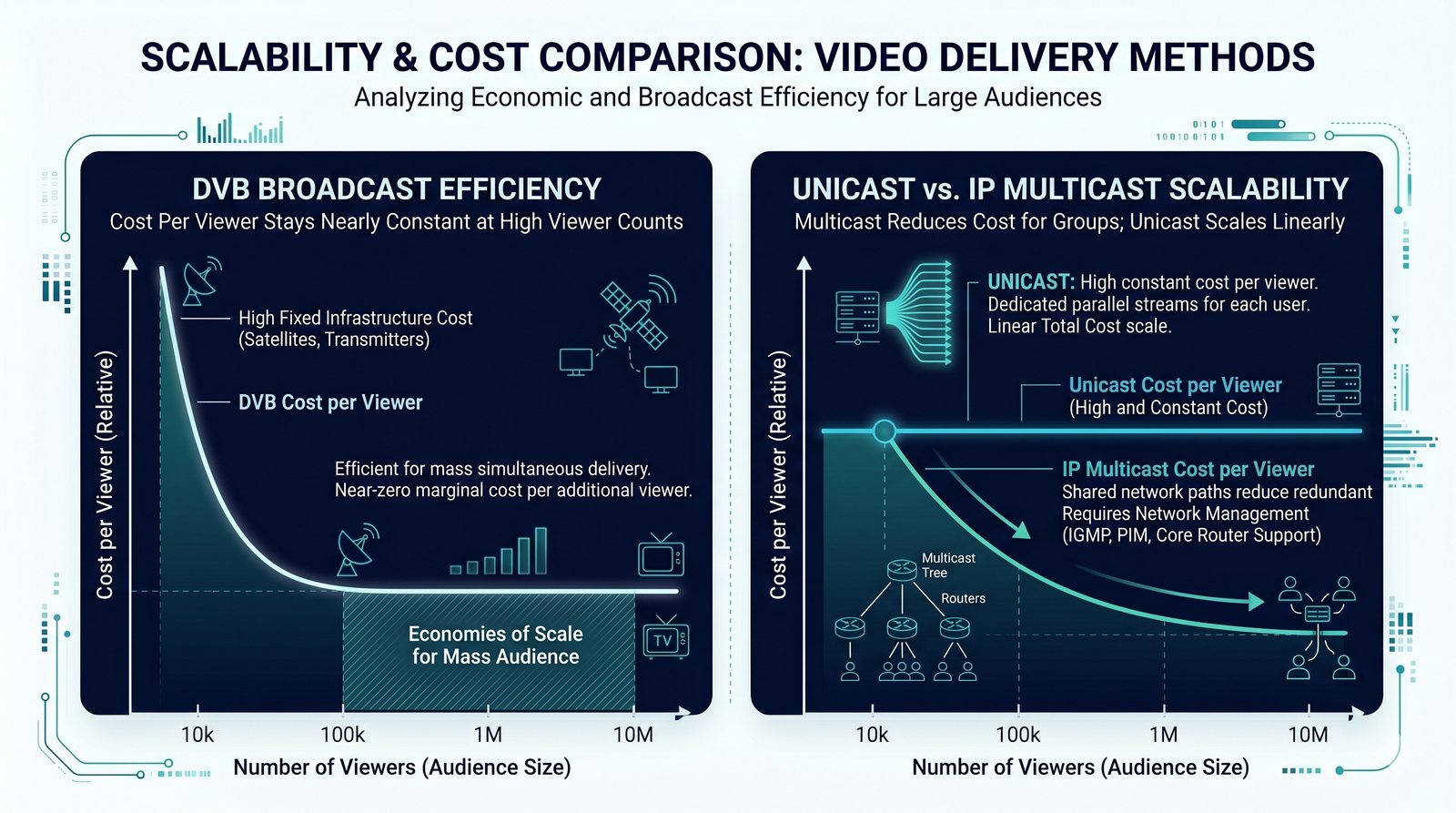

Ilustracja: STD_DVB_22.jpg

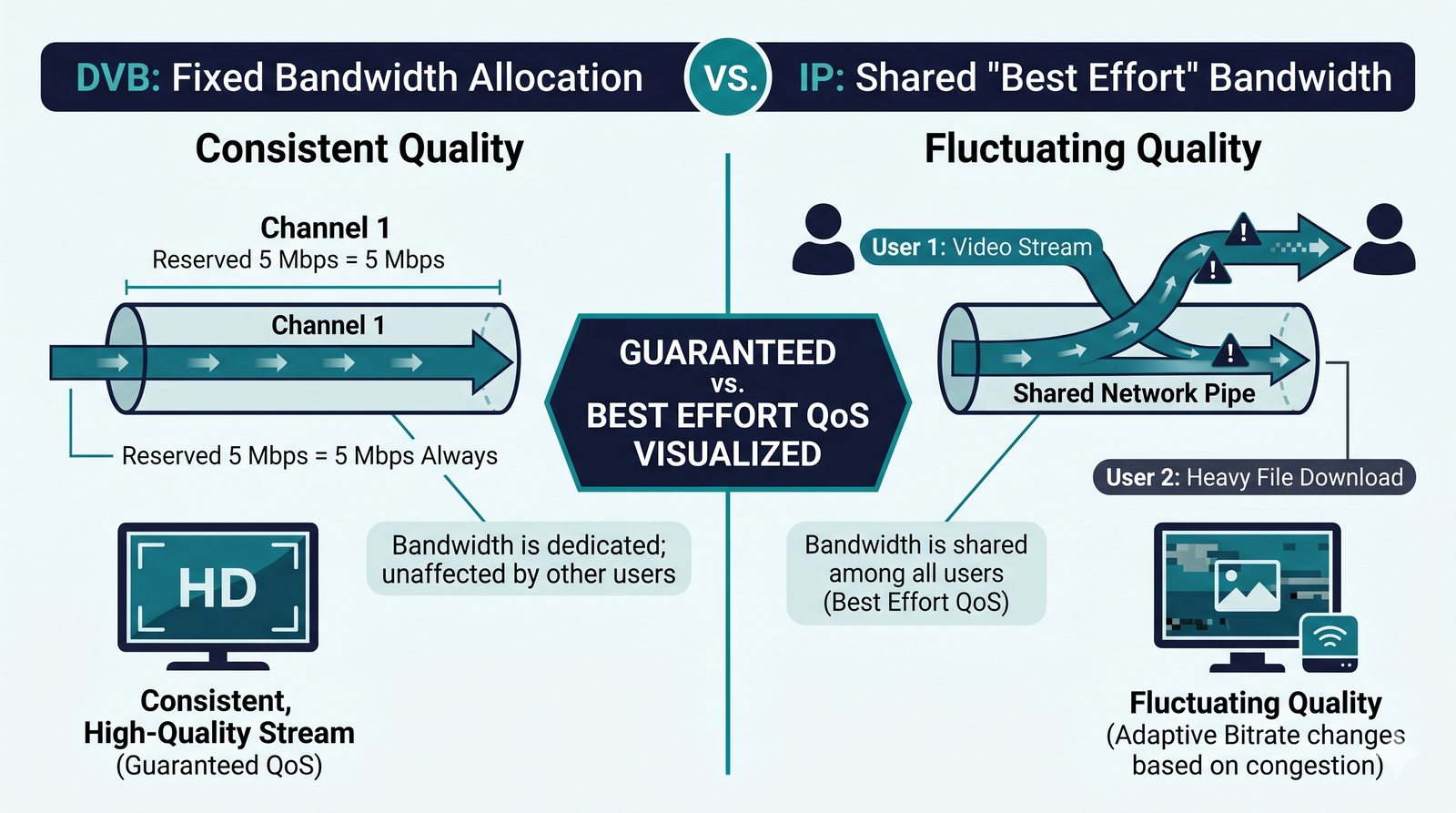

DVB vs Ethernet: Gwarancja pasma (QoS)

27 / 39

Pasmo w DVB jest "wycięte z granitu" – jeśli kanał ma 5 Mbps, to ma je zawsze, niezależnie od tego, co robią sąsiedzi.
W sieciach IP pasmo jest dzielone z innymi użytkownikami. Pobieranie dużego pliku może spowodować spadek jakości strumienia wideo (Adaptive Bitrate - ABR).
W DVB nie istnieje pojęcie "buforowania" na ekranie widza. Albo obraz jest idealny, albo go nie ma wcale (cliff effect).

Ilustracja: STD_DVB_23.jpg

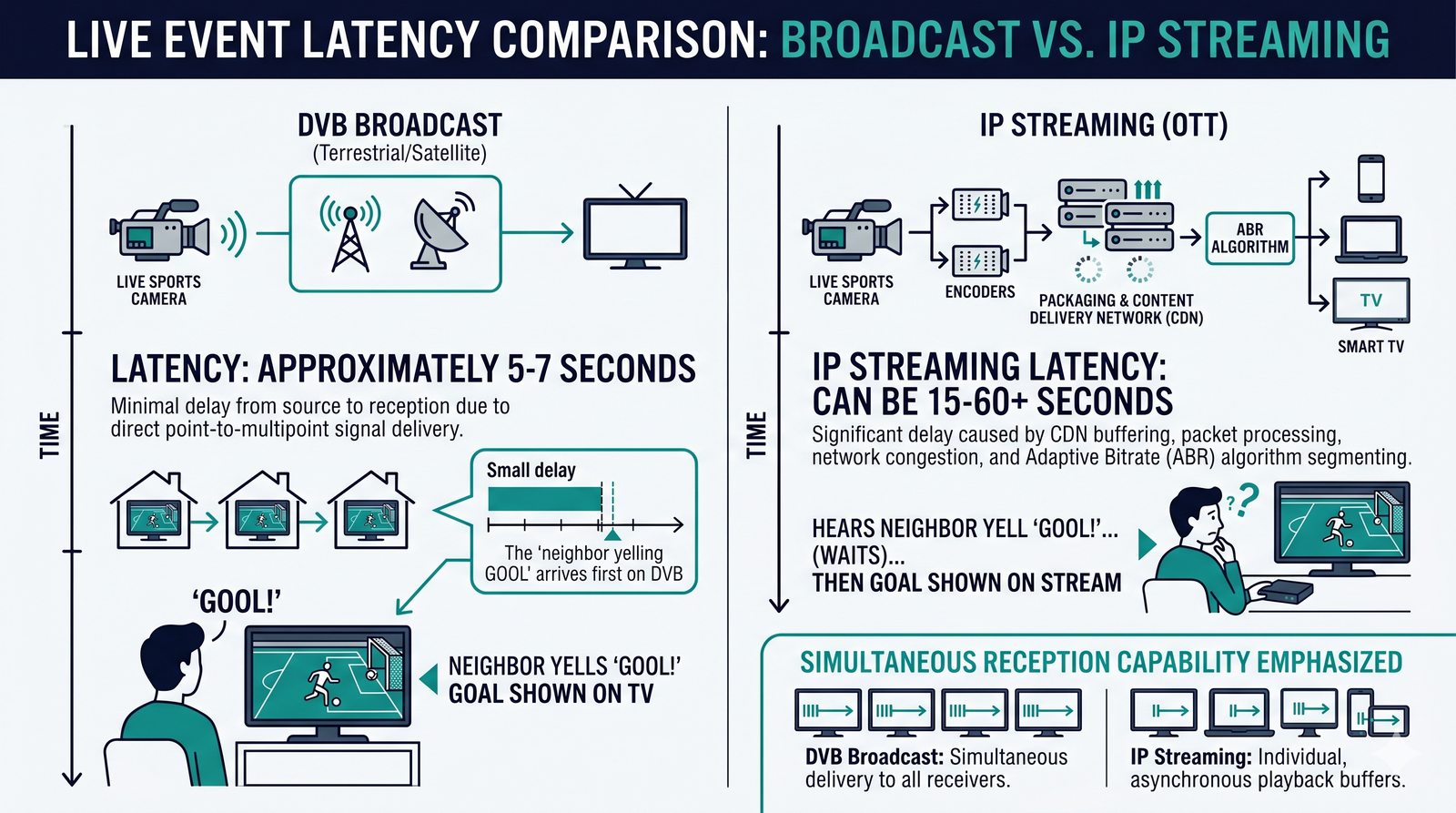

Latencja: Sąsiad krzyczy "GOL" szybciej?

28 / 39

Latencja to opóźnienie między zdarzeniem a jego wyświetleniem.
DVB: Opóźnienie stałe (zazwyczaj < 5s naziemnie i < 7s satelitarnie).
Internet (HLS/DASH): Opóźnienie może wynosić od 15 do nawet 60 sekund z powodu wielu poziomów buforowania w sieci CDN i samym odtwarzaczu.
DVB zapewnia jednoczesność odbioru – wszyscy widzowie w kraju widzą bramkę w tym samym ułamku sekundy.

Ilustracja: STD_DVB_24.jpg

Jitter i błędy transmisji

29 / 39

W sieciach IP zmienne opóźnienie (Jitter) wymusza stosowanie dużych buforów, co zwiększa lag.
W DVB pakiety przychodzą w idealnie równym tempie narzuconym przez zegar PCR (Program Clock Reference).
Pojedynczy błąd bitowy w Ethernet to zazwyczaj żądanie ponowienia pakietu.
W DVB nie ma "powrotnej drogi" – błąd musi zostać naprawiony nadmiarowością danych (Forward Error Correction) zapisaną w samym strumieniu.

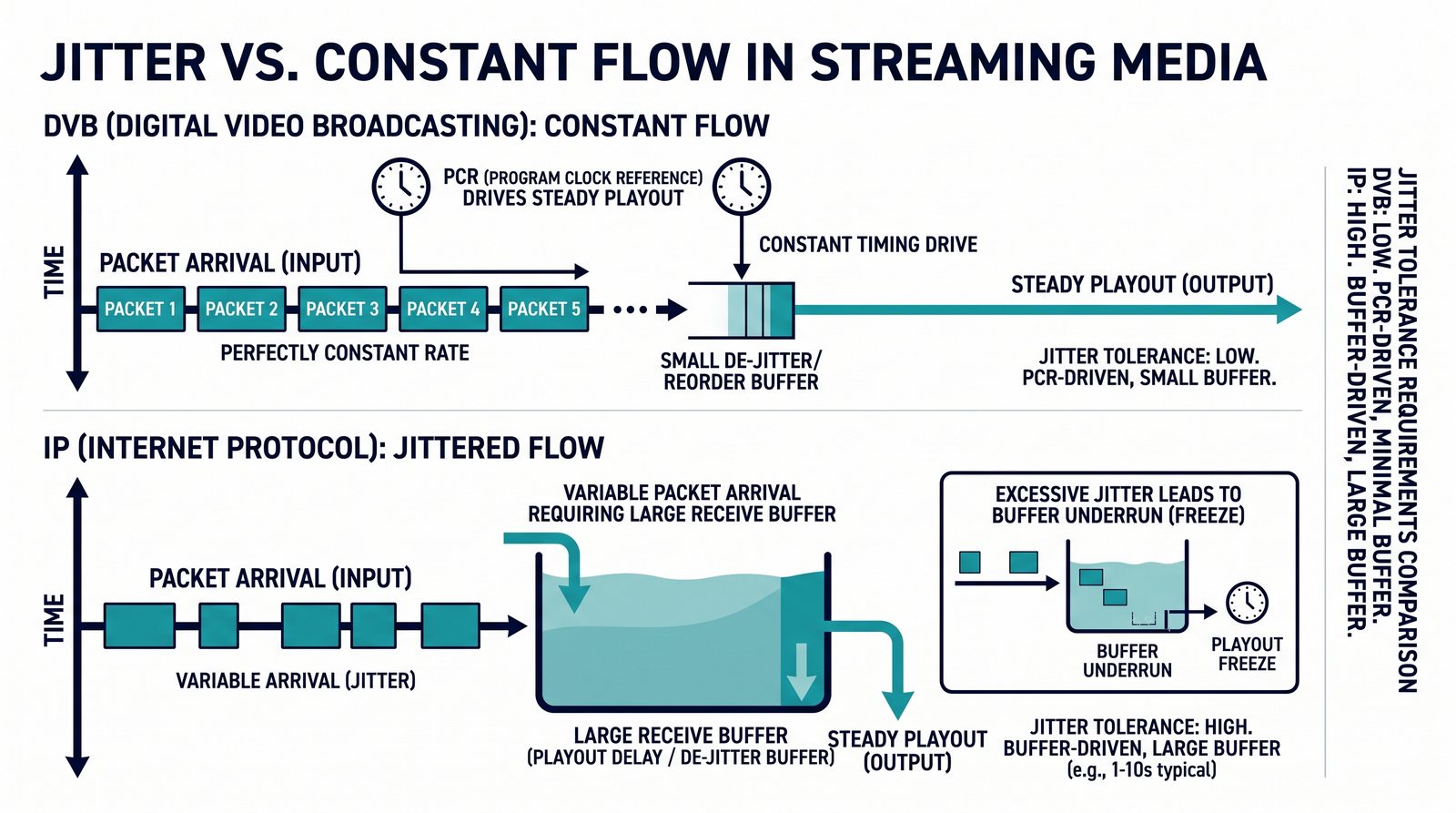

Ilustracja: STD_DVB_25.jpg

Hybryda: HbbTV i IPTV

30 / 39

Nowoczesna telewizja łączy oba światy.
HbbTV (Hybrid Broadcast Broadband TV): Telewizor odbiera wideo przez antenę, a aplikacje interaktywne (VOD, głosowania) przez Internet.
Link do aplikacji jest ukryty jako tablica w strumieniu DVB.
IPTV: Całkowity przesył DVB wewnątrz pakietów IP (Multicast UDP). Rozwiązanie stosowane przez dużych operatorów światłowodowych.

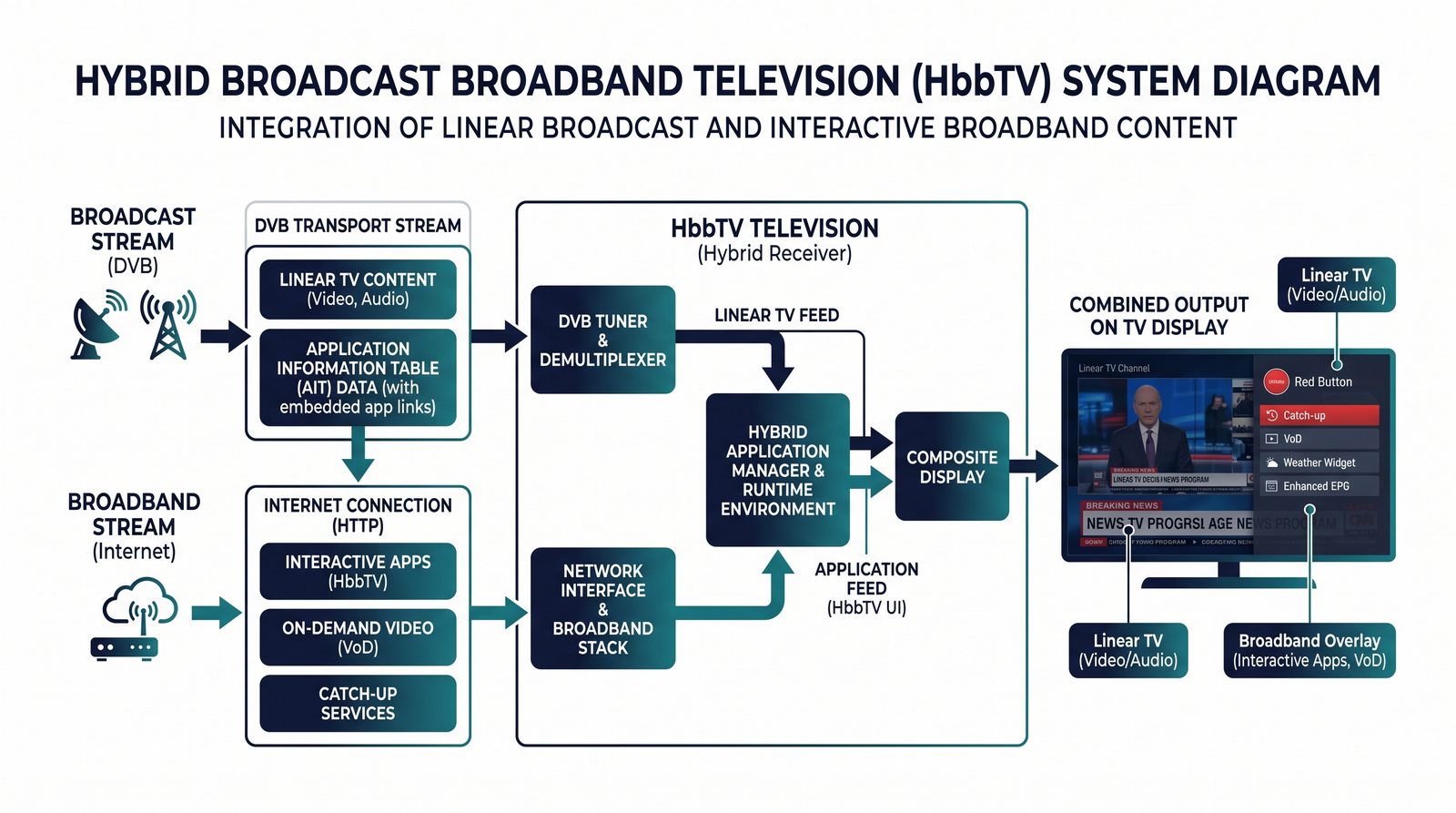

Ilustracja: STD_DVB_26.jpg

Korekcja błędów FEC: Reed-Solomon

31 / 39

Systemy DVB-1 (T/S/C) stosują kodowanie Reed-Solomon (zazwyczaj RS 204, 188).
Do każdego pakietu 188B dodaje się 16B nadmiarowych danych matematycznych.
Pozwala to odbiornikowi na samonaprawę do 8 całkowicie błędnych bajtów w każdym pakiecie.
Dzięki temu klasyczne "śnieżenie" znane z telewizji analogowej nie występuje – błędy są korygowane lub objawiają się jako pojedyncze piksele, a nie cały ekran szumu.

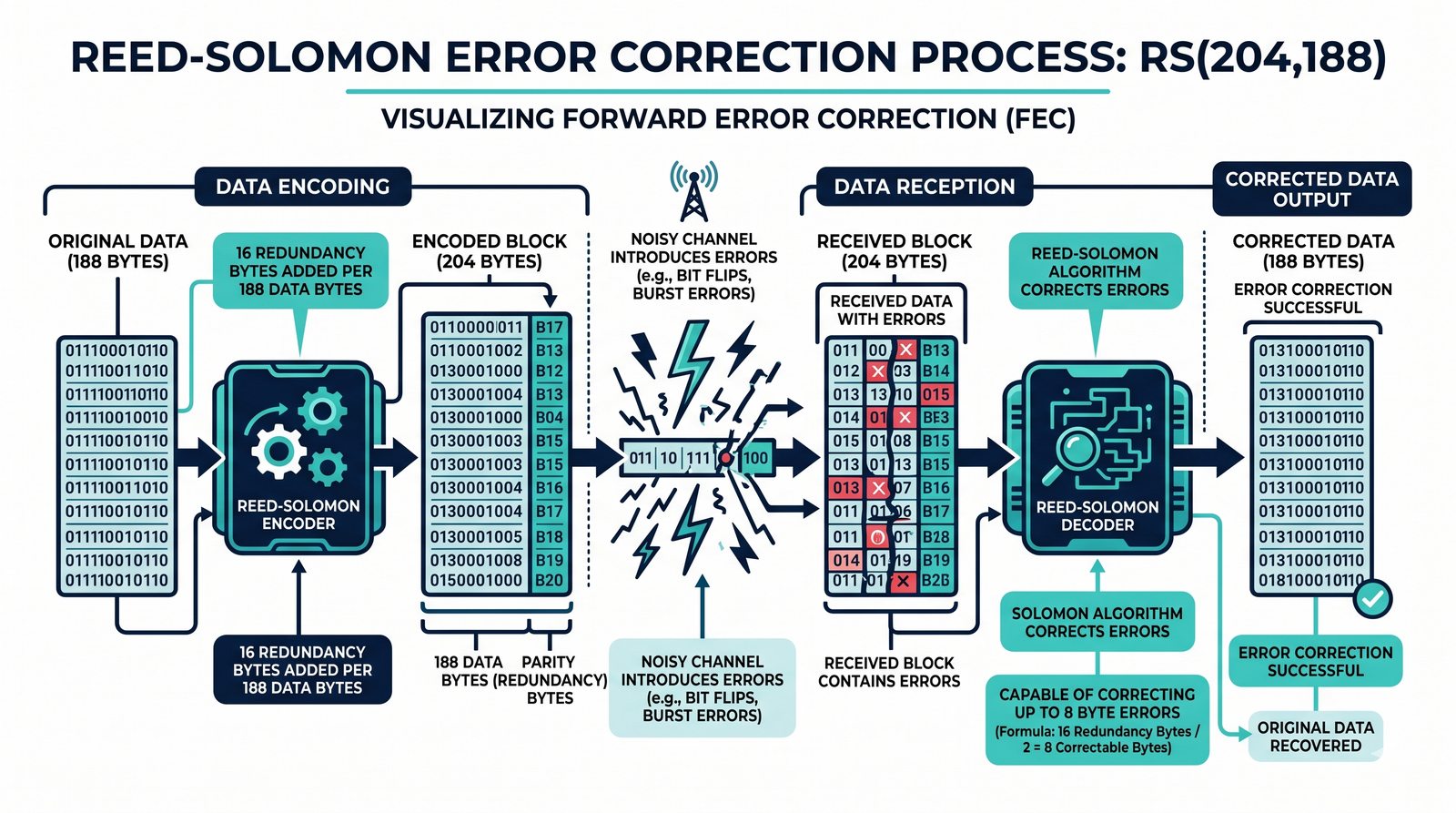

Ilustracja: STD_DVB_27.jpg

LDPC i BCH: Nowoczesna korekcja

32 / 39

Zastosowane w standardach DVB-2 (T2/S2/C2).
LDPC (Low Density Parity Check): Niezwykle wydajny algorytm korygujący błędy losowe przy bardzo słabym sygnale.
BCH: Dodatkowa warstwa chroniąca przed błędami seryjnymi.
Kombinacja ta pozwala na pracę sygnału blisko tzw. Granicy Shannona – teoretycznego limitu przepustowości medium.
Dzięki temu DVB-T2 może działać przy MER o kilka dB niższym niż DVB-T.

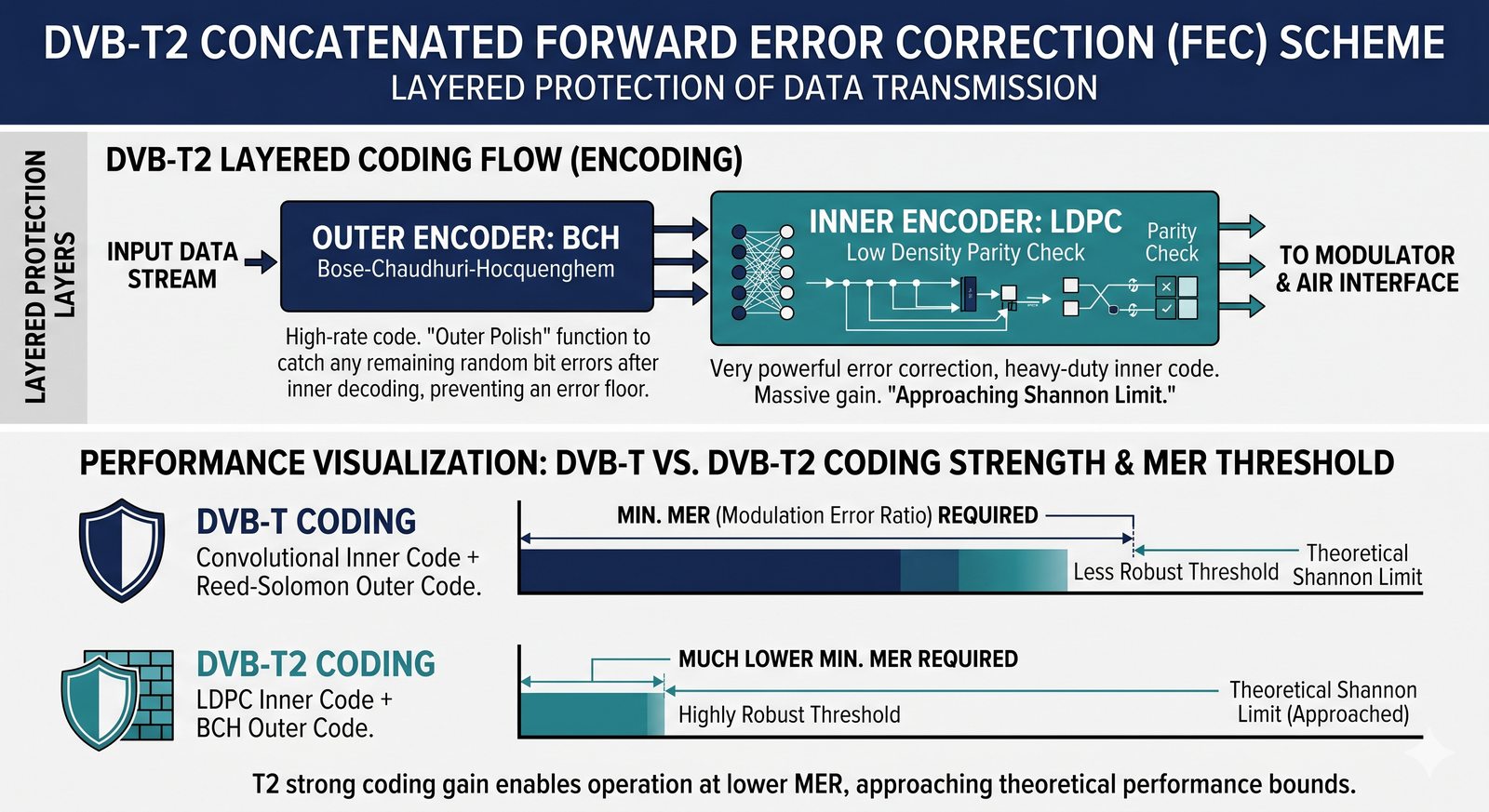

Ilustracja: STD_DVB_28.jpg

Przeplot (interleaving): Walka z impulsem

33 / 39

Zakłócenia impulsowe (np. piorun, iskrząca wiertarka sąsiada) niszczą pakiety seryjnie.
Interleaving: Mechanizm "mieszania" kolejności bitów przed wysłaniem i przywracania jej u odbiorcy.
Krótkie zakłócenie niszczy ciąg bitów w eterze, ale po "odmieszaniu" błędy rozpraszają się jako pojedyncze bity po wielu pakietach.
Pojedyncze błędy łatwo naprawia FEC, podczas gdy utrata całego pakietu byłaby nienaprawialna.

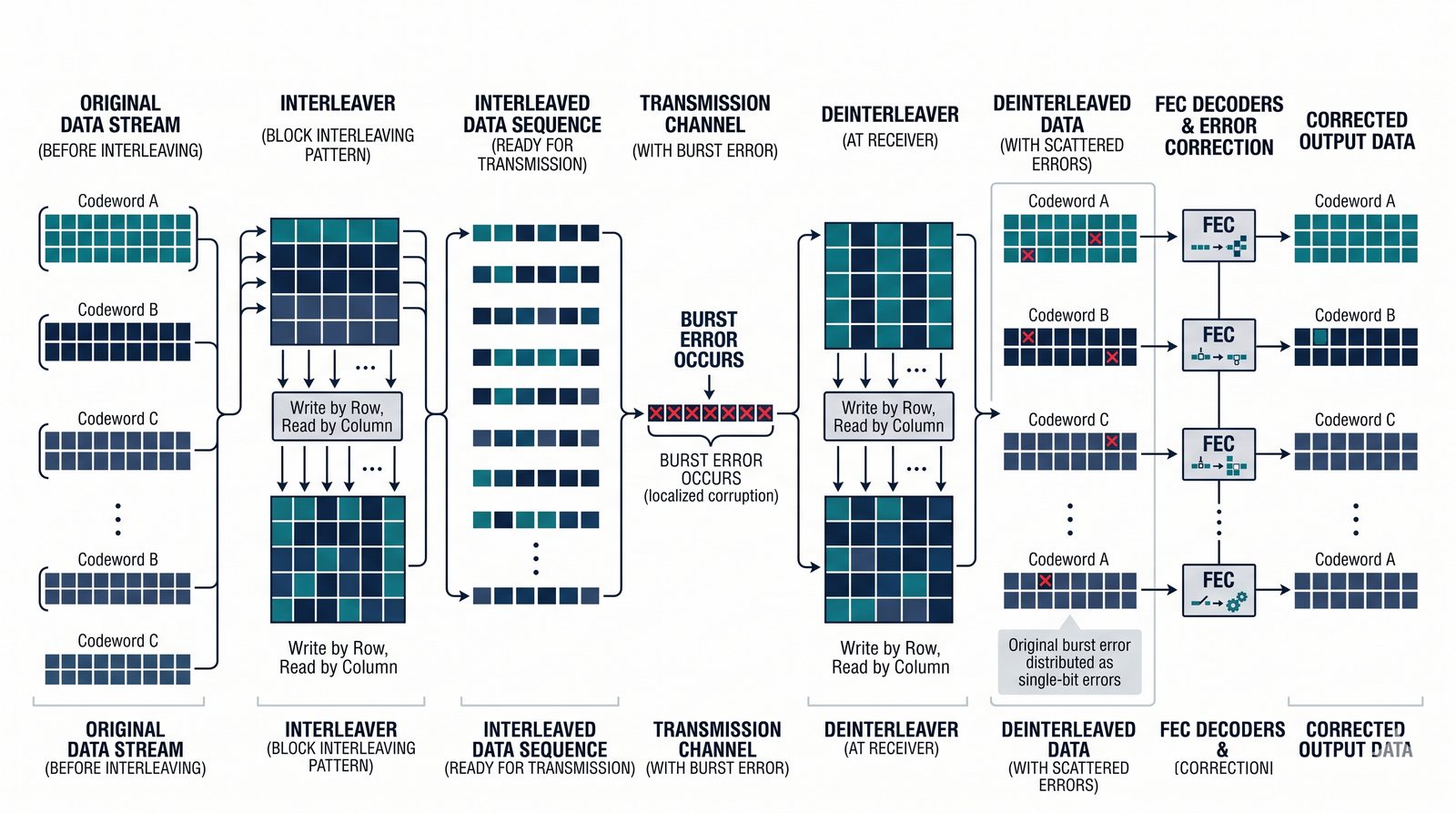

Ilustracja: STD_DVB_29.jpg

Diagnostyka: Co to jest MER?

34 / 39

MER (Modulation Error Ratio): Najważniejszy wskaźnik jakości w sieciach DVB.
Określa stosunek mocy idealnego wektora sygnału do mocy błędów (szumu).
Wyrażany w decybelach (dB). Im wyższy MER, tym większy margines bezpieczeństwa instalacji.
Minimum dla DVB-T (64QAM) to ok. 22-24 dB. Stabilna instalacja powinna mieć > 30 dB.

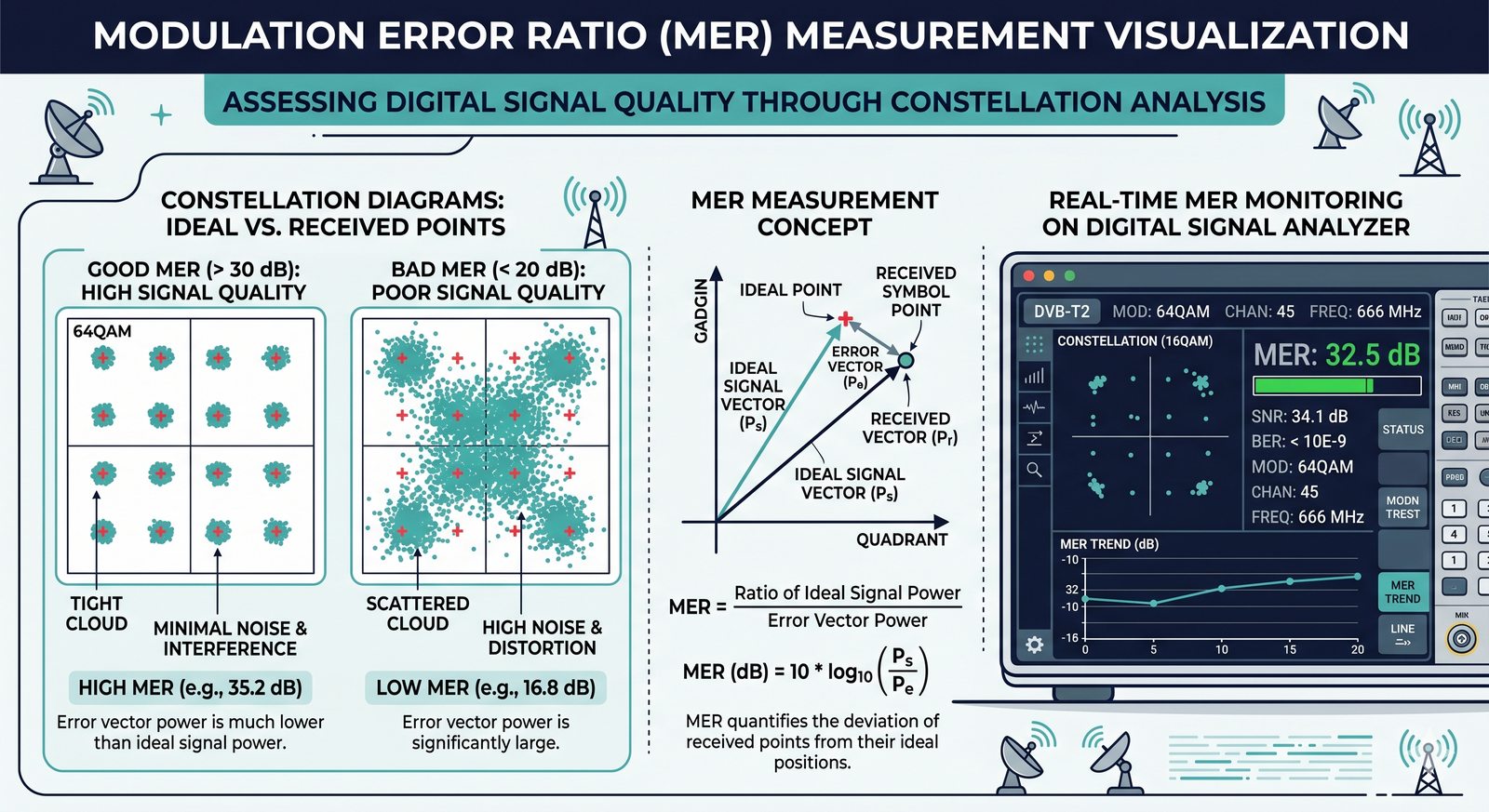

Ilustracja: STD_DVB_30.jpg

Parametr BER: Licznik błędów

35 / 39

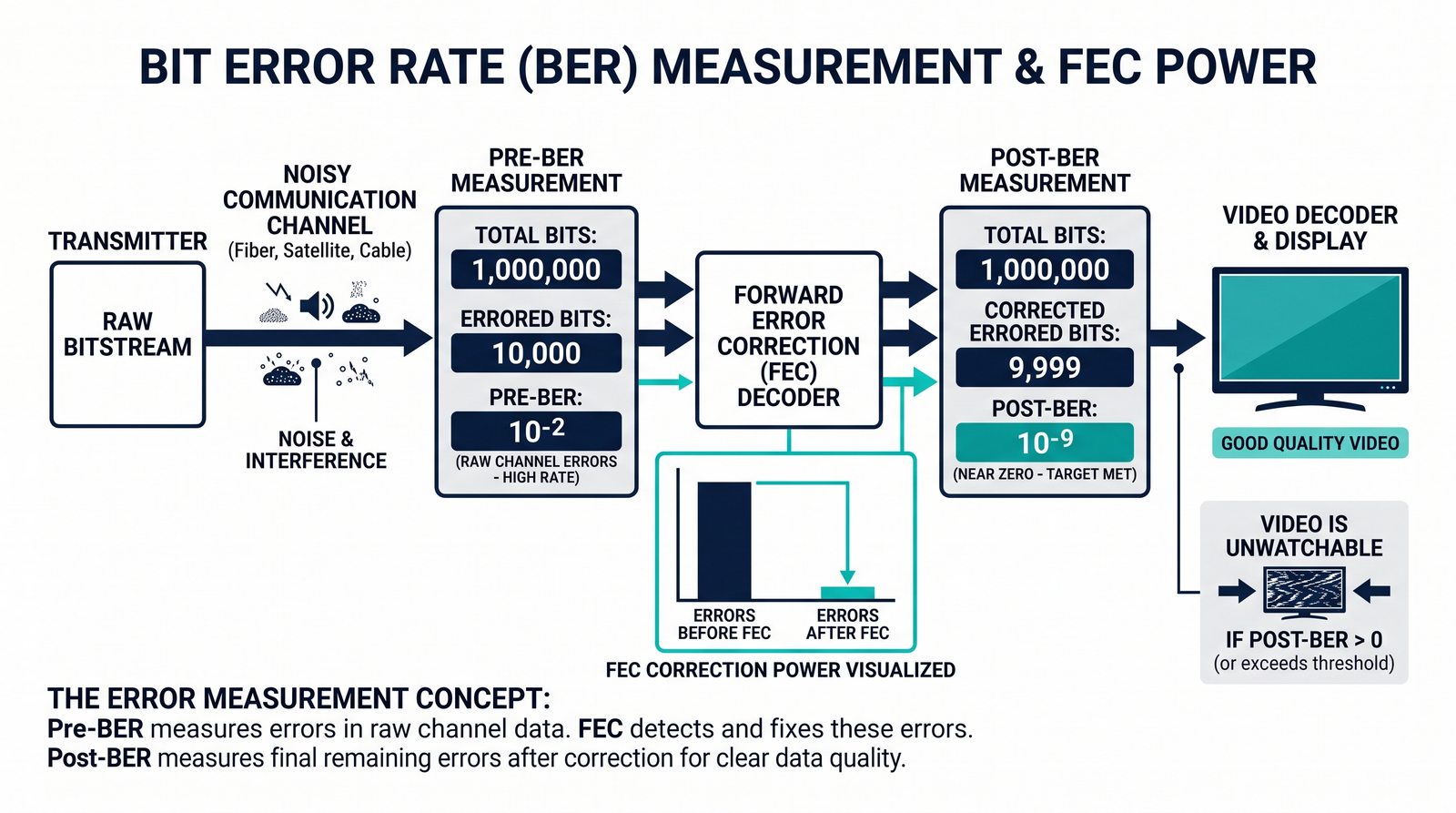

BER (Bit Error Rate): Stosunek bitów błędnych do wszystkich przesłanych.
Pre-BER (bBER): Ilość błędów przed korekcją FEC. Mówi o "trudności" warunków transmisyjnych.
Post-BER (aBER): Ilość błędów po przejściu przez mechanizmy naprawcze. Dla stabilnego obrazu post-BER musi wynosić **zero** (lub n*10^-9).
Wzrost bBER przy stałym MER świadczy zazwyczaj o zakłóceniach impulsowych.

Ilustracja: STD_DVB_31.jpg

Wykres konstelacji: "Oko" na sygnał

36 / 39

Wizualna reprezentacja sygnału na płaszczyźnie zespolonej (I/Q).
W idealnych warunkach punkty są małymi kropkami w środku pól.
Szum powoduje, że punkty stają się "chmurkami".
Przesunięcia fazowe (jitter) powodują zakręcanie się punktów wokół środka.
Doświadczony technik potrafi rozpoznać rodzaj usterki (szum, intermodulacja, clipping) patrząc tylko na kształt konstelacji.

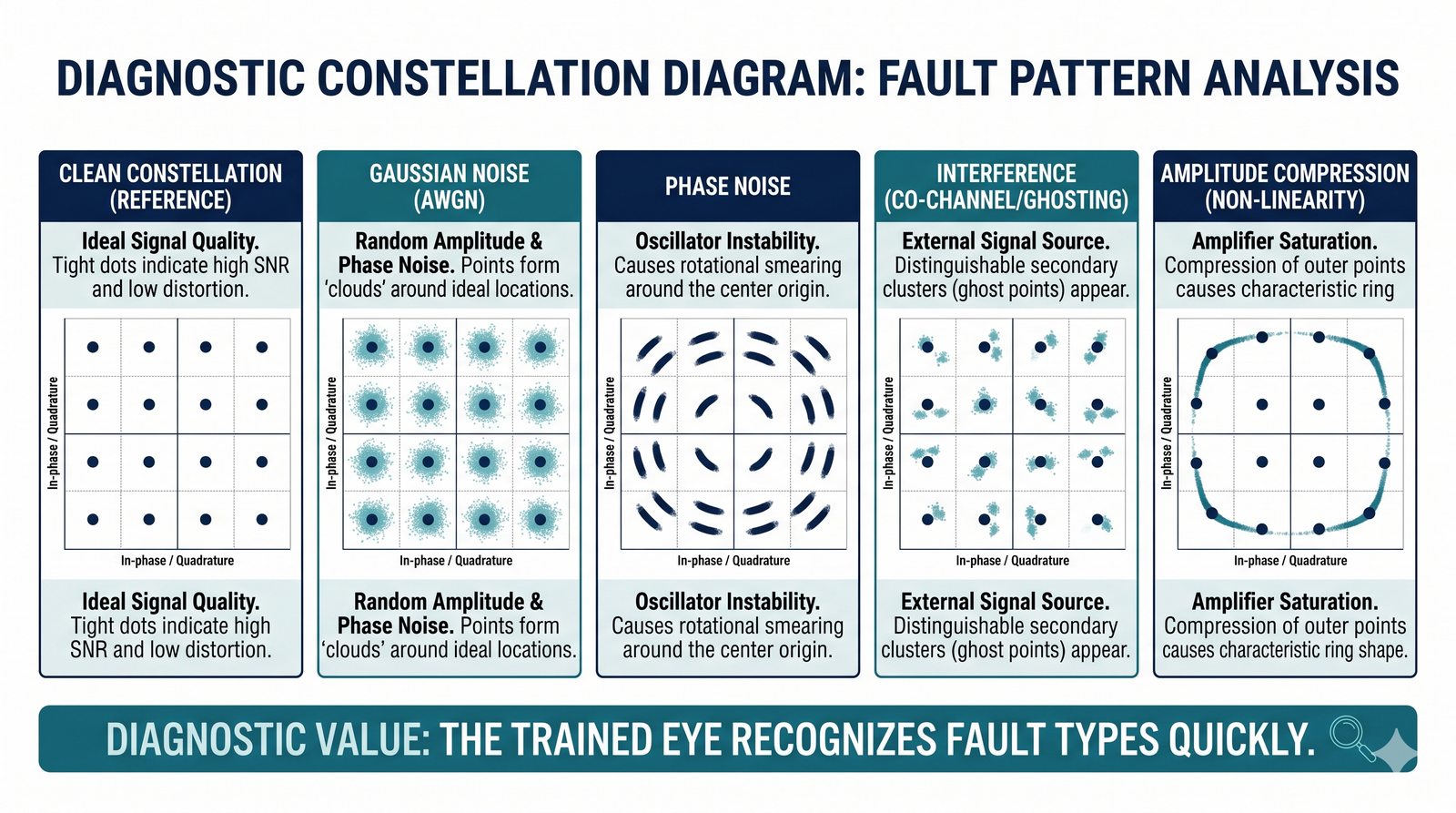

Ilustracja: STD_DVB_32.jpg

Planowanie sieci: Zasięg vs pojemność

37 / 39

Inżynier DVB musi wybrać "kompromis" (Trade-off).
Niska modulacja (QPSK/16QAM): Mało kanałów, ale sygnał odbierze "kawałek drutu" głęboko w lesie.
Wysoka modulacja (256QAM): Dużo kanałów HD, ale wymagana precyzyjna, profesjonalna antena dachowa.
Podobnie z Code Rate (ilością danych naprawczych) – im więcej naprawy, tym mniej miejsca na wideo.

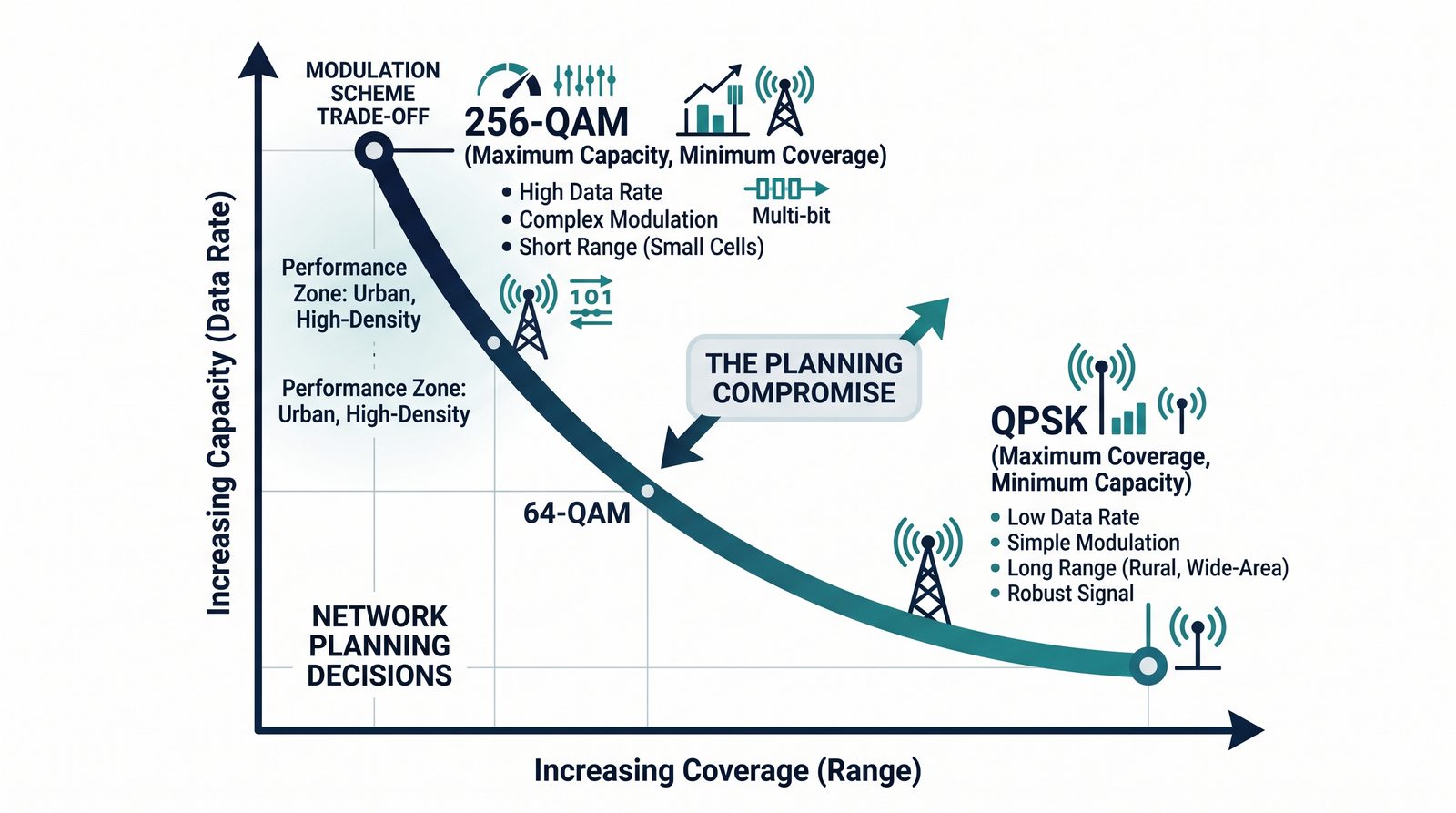

Ilustracja: STD_DVB_33.jpg

Stacja czołowa (headend)

38 / 39

Centralny punkt dystrybucji sygnału.
Składa się z:
- Odbiorników (Streamerów) satelitarnych.
- Enkoderów zamieniających sygnał ze studia na MPEG-TS.
- Remultiplekserów tworzących docelowe paczki kanałów.
- Modulatorów (QAM/COFDM/Optical Transmitters).
Współczesne stacje czołowe są niemal w całości oparte na architekturze IP (Backbone).

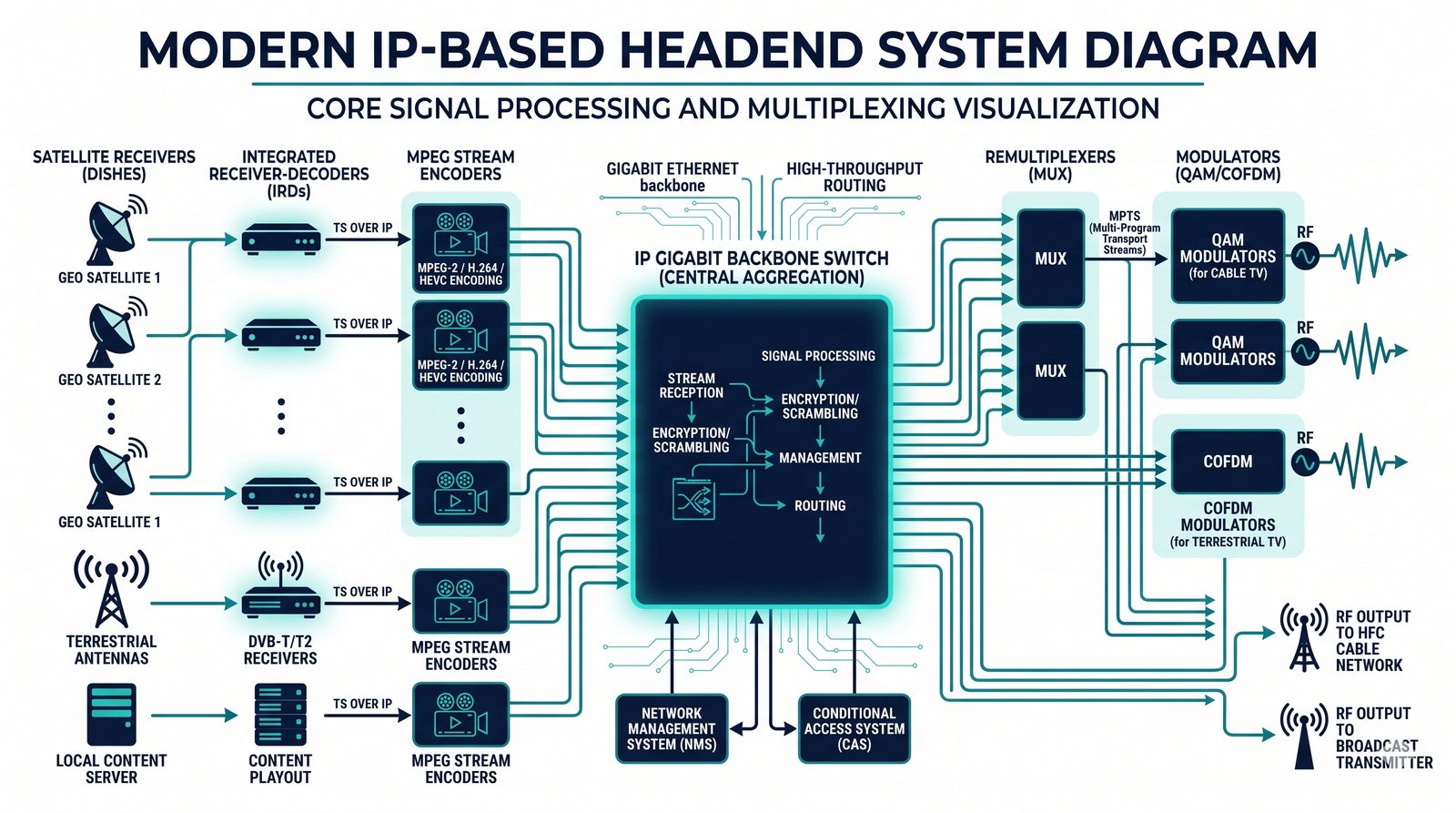

Ilustracja: STD_DVB_34.jpg

Podsumowanie: Przyszłość DVB-I

39 / 39

Następca tradycyjnego DVB – standard DVB-I.
Cel: Pełna unifikacja sygnału antenowego i internetowego.
Lista kanałów w telewizorze będzie taka sama, niezależnie czy sygnał płynie z satelity, czy przez światłowód (OTT).
Technologia DVB udowodniła przez 30 lat, że jest najefektywniejszą formą transportu multimediów do masowego odbiorcy.
Klucz sukcesu: Determinizm, korekcja błędów i inteligentna modulacja.

Ilustracja: STD_DVB_35.jpg
