• Standard RS485 to kręgosłup współczesnej automatyki przemysłowej i systemów budynkowych.
• Zdefiniowany przez TIA/EIA jako Warstwa Fizyczna (Physical Layer) – odpowiada wyłącznie za parametry elektryczne transmisji.
• Zapewnia stabilną komunikację w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych (EMI).
• Kluczem do sukcesu jest prostota mechaniczna połączona z zaawansowaną odpornością elektryczną.
• W systemach teletechnicznych (PPOŻ, KD, SSWiN) jest standardem de facto dla komunikacji między centralami a peryferiami.

• Pierwsze standardy (jak RS232) były niesymetryczne – odnosiły sygnał do masy, co ograniczało zasięg do kilkunastu metrów.

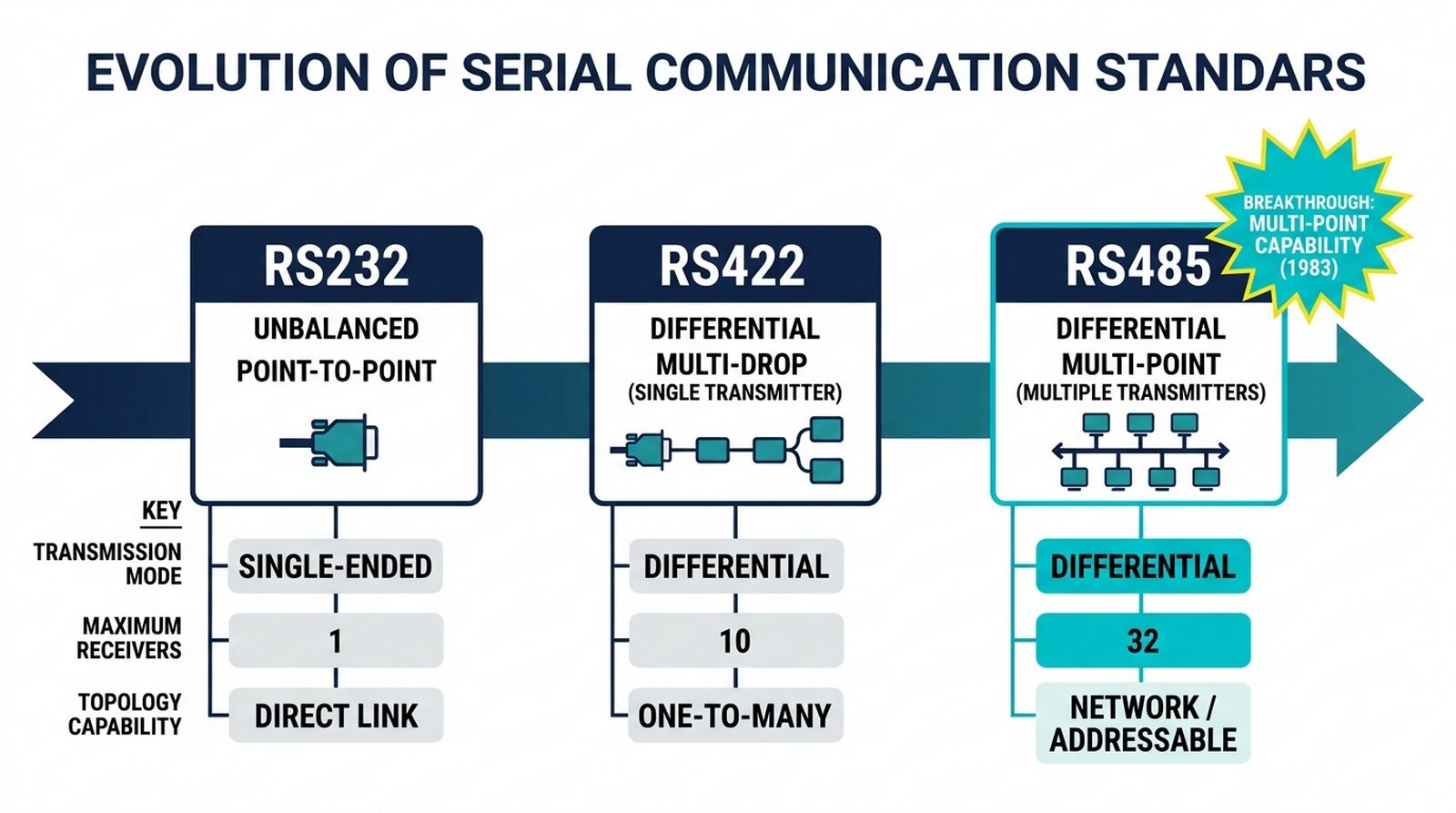

• W odpowiedzi na potrzeby przemysłu, w 1980 roku opracowano RS422, a trzy lata później (1983) TIA/EIA-485.
• Standard 485 wprowadził kluczową zmianę: możliwość pracy wielu nadajników na tej samej linii (multi-point).
• To przejście pozwoliło na budowę sieci liczących setki urządzeń zamiast prostych połączeń punkt-punkt.
• Przez ponad 40 lat standard ten ewoluował jedynie pod względem procesów technologicznych układów scalonych.

• Informacja przesyłana jest za pomocą dwóch przewodów: Magistrala A (+) oraz Magistrala B (-).
• Wartość logiczna baitu zależy wyłącznie od różnicy potencjałów między tymi dwoma liniami.
• Odbiornik analizuje różnicę V(AB) = V(A) - V(B).
• Taki model eliminuje konieczność zachowania idealnie równego potencjału masy (GND) między urządzeniami.
• Jest to podstawa odporności na szumy typu "Common Mode" (zakłócenia wspólne).

• W instalacjach przemysłowych kable biegną obok silników, transformatorów i oświetlenia jarzeniowego.

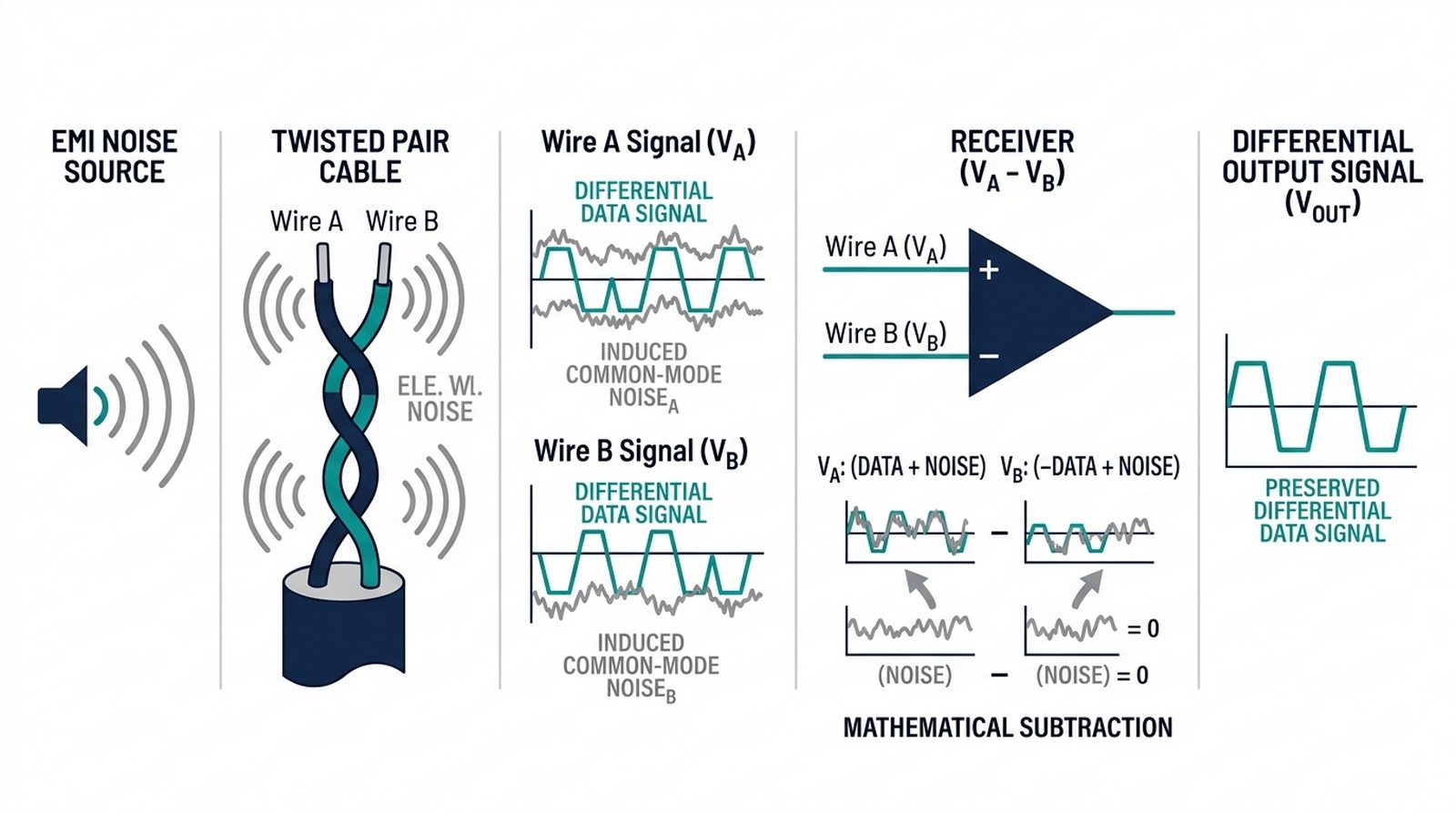

• Zakłócenie zewnętrzne indukuje się w obu żyłach skrętki jednocześnie i z tą samą polaryzacją.
• Ponieważ odbiornik różnicowy odejmuje sygnały (V_A - V_B), identyczny szum na obu liniach zostaje matematycznie wyzerowany.
• Skuteczność tego mechanizmu zależy od stopnia skręcenia żył w parze (Twisted Pair).
• Pozwala to na bezbłędną pracę w środowiskach o natężeniu pola rzędu wielu V/m.

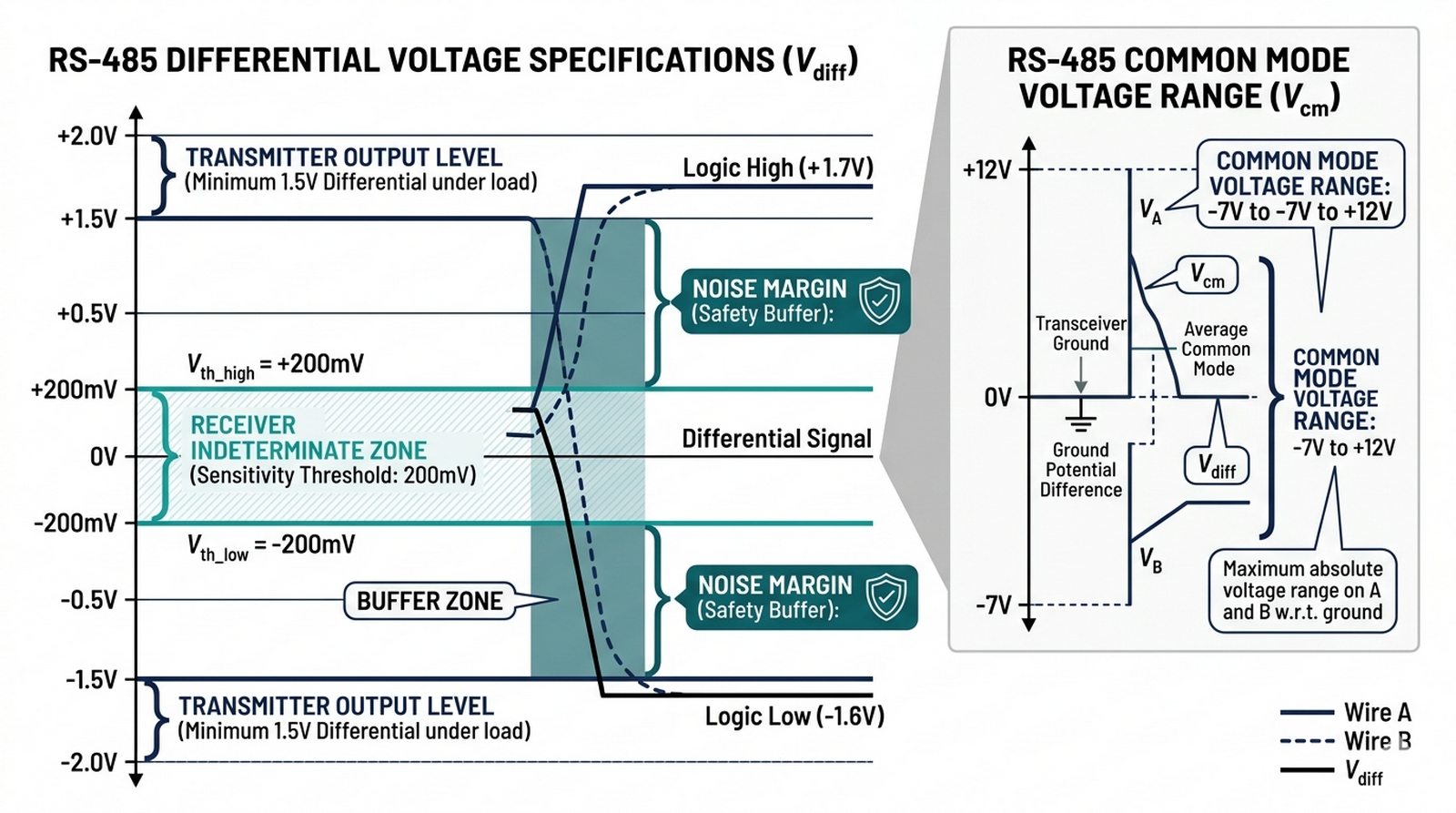

• Nadajnik RS485 generuje sygnał różnicowy o amplitudzie co najmniej 1.5V przy obciążeniu magistrali.
• Odbiornik jest znacznie czulszy: potrzebuje zaledwie 200mV różnicy potencjałów, aby poprawnie zinterpretować bit.
• Ten margines (między 1.5V a 0.2V) nazywamy marginesem szumów – pozwala on na znaczne tłumienie sygnału przez kabel.
• Zakres dopuszczalnych napięć wspólnych (Common Mode) wynosi od -7V do +12V.
• Przekroczenie tego zakresu skutkuje "nasyceniem" wejścia odbiornika lub jego fizycznym przebiciem.

• Zdolność nadajnika do wysterowania linii jest ograniczona wydajnością prądową.

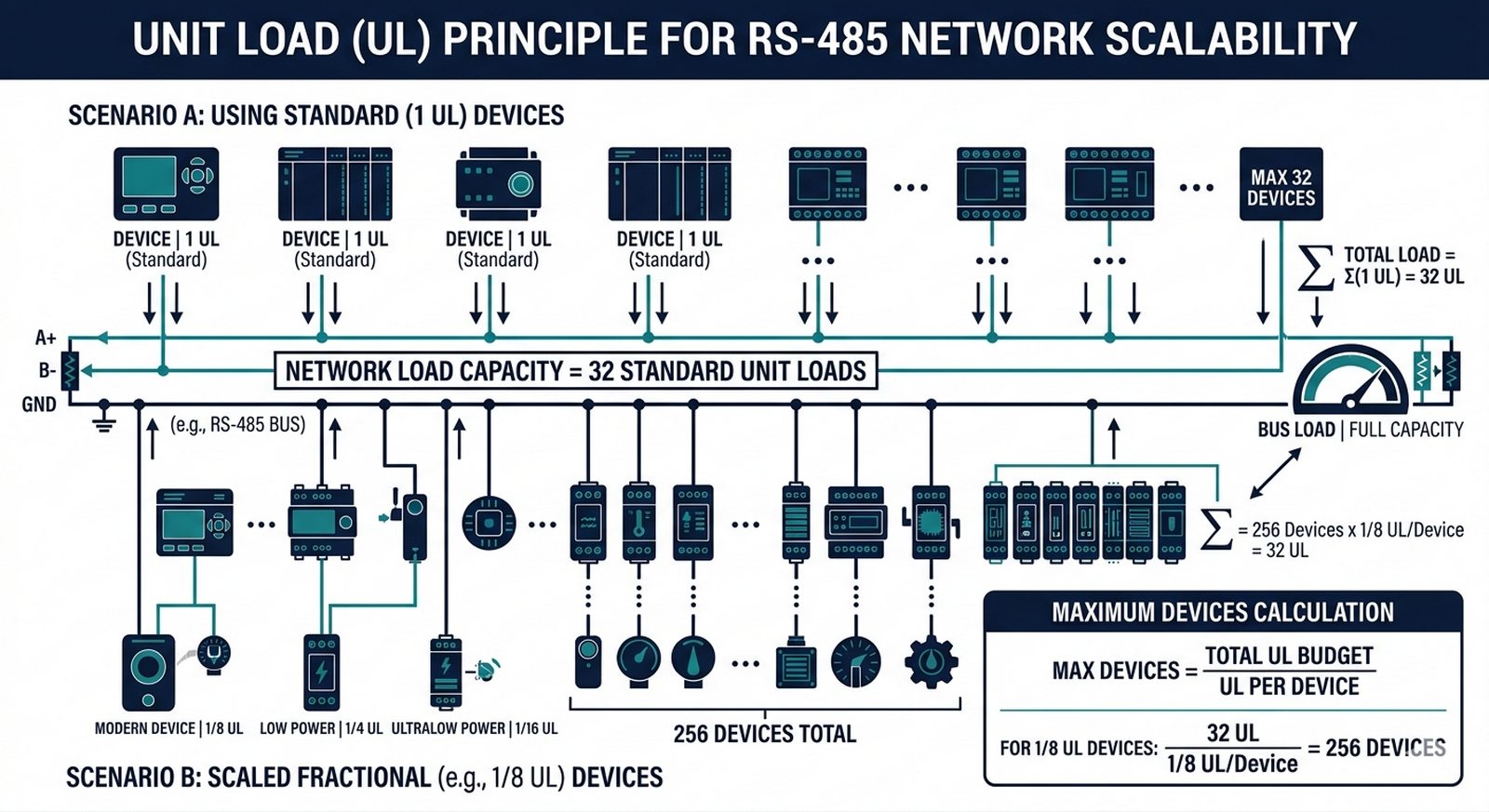

• Tradycyjnie standard dopuszcza obciążenie magistrali przez 32 urządzenia o standardowym obciążeniu (1 UL).
• Nowoczesne transceivery to układy typu 1/4 UL, 1/8 UL, a nawet 1/16 UL.
• Zastosowanie układów 1/8 UL pozwala na podłączenie do jednej magistrali 256 urządzeń bez dodatkowych wzmacniaczy.
• Ważne: Wszystkie urządzenia na linii sumują swoje obciążenie wejściowe.

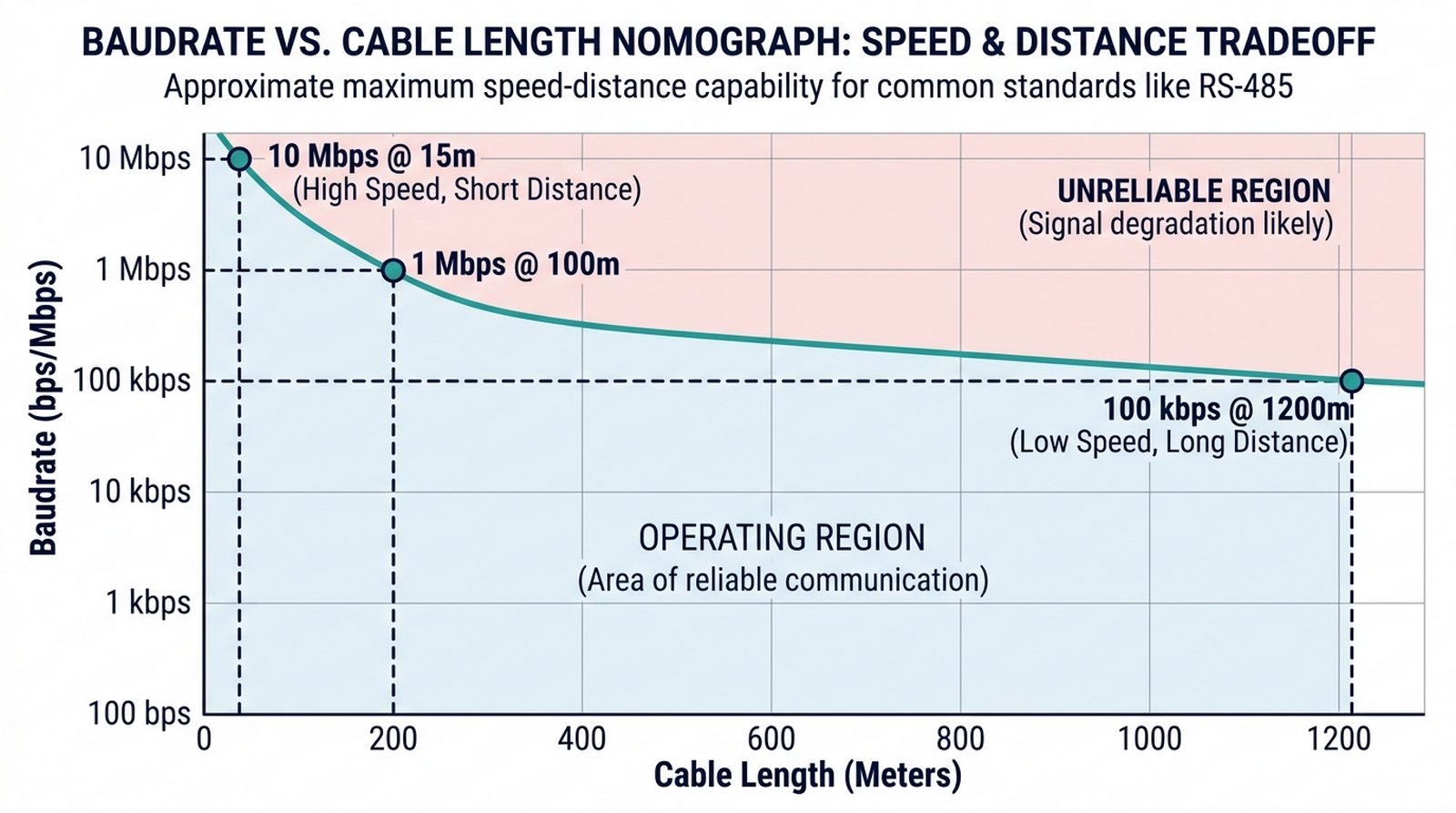

• Złota zasada: im większa odległość, tym mniejsza dopuszczalna prędkość transmisji (Baudrate).
• Na dystansie 1200 metrów bezpieczna prędkość to ok. 100 kbps.
• Przy 10 Mbps maksymalna długość kabla spada do zaledwie 12-15 metrów.
• Głównym ograniczeniem jest tłumienie sygnału przez rezystancję miedzi oraz zjawiska pasożytnicze kabla (pojemność między żyłami).
• W typowych systemach teletechnicznych stosuje się 9600 bps lub 19200 bps dla maksymalnej stabilności.

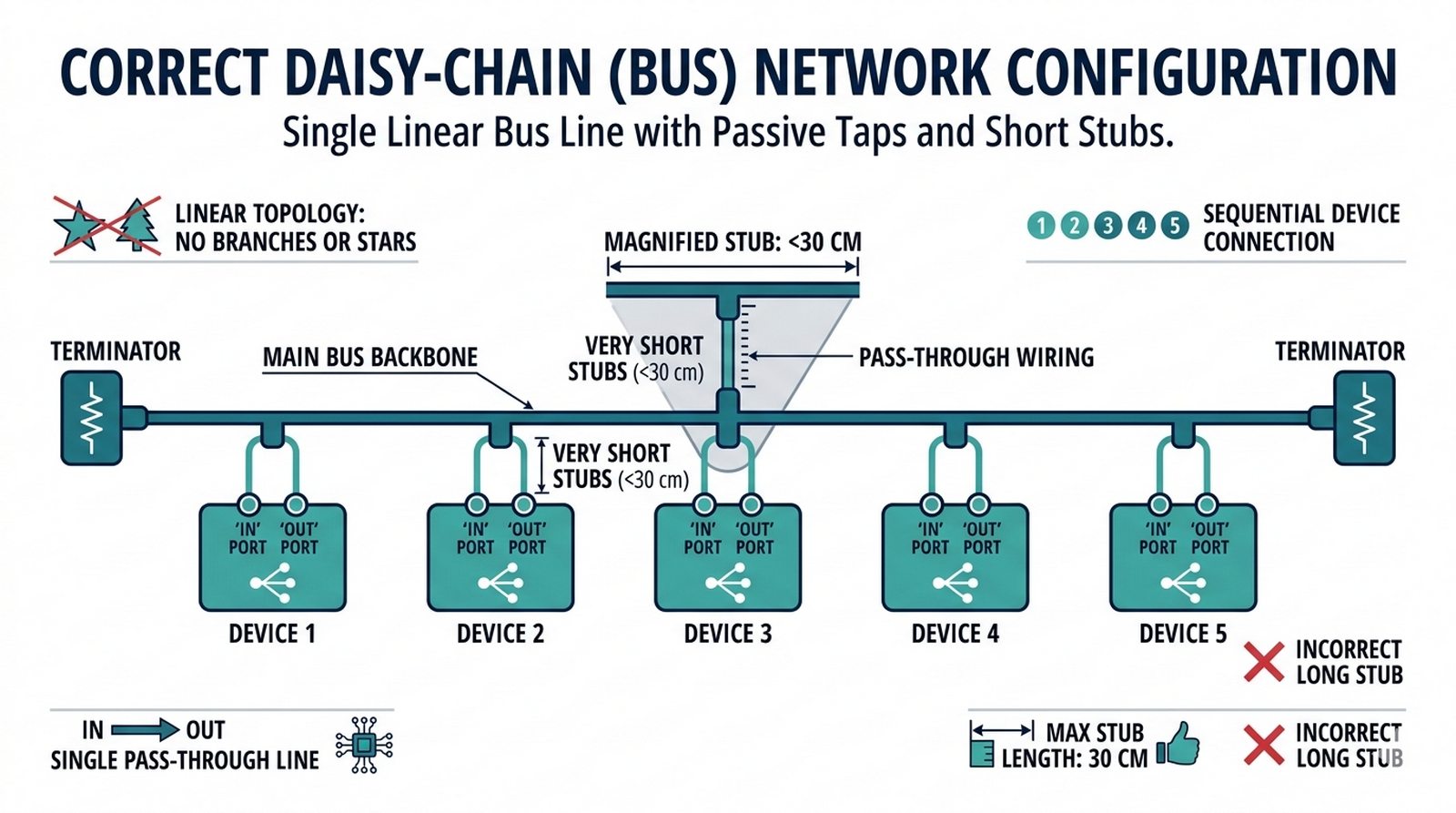

• Jedyną poprawną topologią fizyczną dla RS485 jest magistrala („łańcuch”).
• Kabel biegnie od punktu do punktu, tworząc jedną linię transmisyjną o stałej impedancji.
• Urządzenia powinny być wpinane "przelotowo" (In-Out) lub za pomocą bardzo krótkich odgałęzień.
• Zapewnia to przewidywalne parametry propagacji fali elektromagnetycznej.
• W systemach PPOŻ magistrala jest często prowadzona w pętli dla zachowania redundancji.

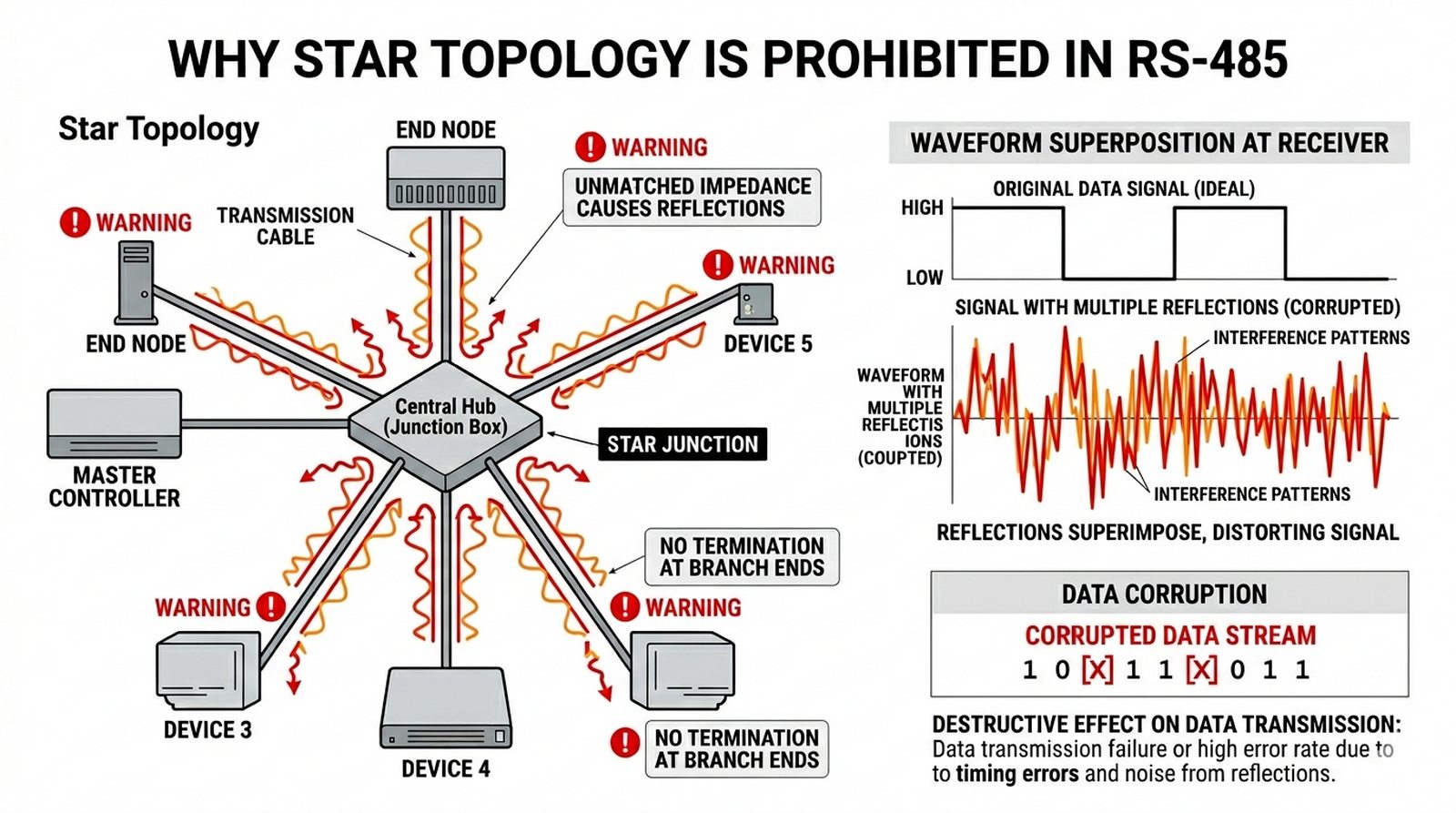

• Początkujący instalatorzy często próbują łączyć kable RS485 "w gwiazdę" (wszystkie do jednego punktu).
• To błąd krytyczny: każde rozgałęzienie działa jak lustro dla fali elektromagnetycznej.
• Sygnał docierający do rozgałęzienia odbija się i wraca, nakładając się na oryginalne bity danych.
• Prowadzi to do całkowitego zniszczenia ramki danych, objawiającego się błędami CRC lub timeoutami.
• Rozwiązanie w przypadku konieczności wykonania gwiazdy: Aktywne Rozdzielacze (Huby RS485).

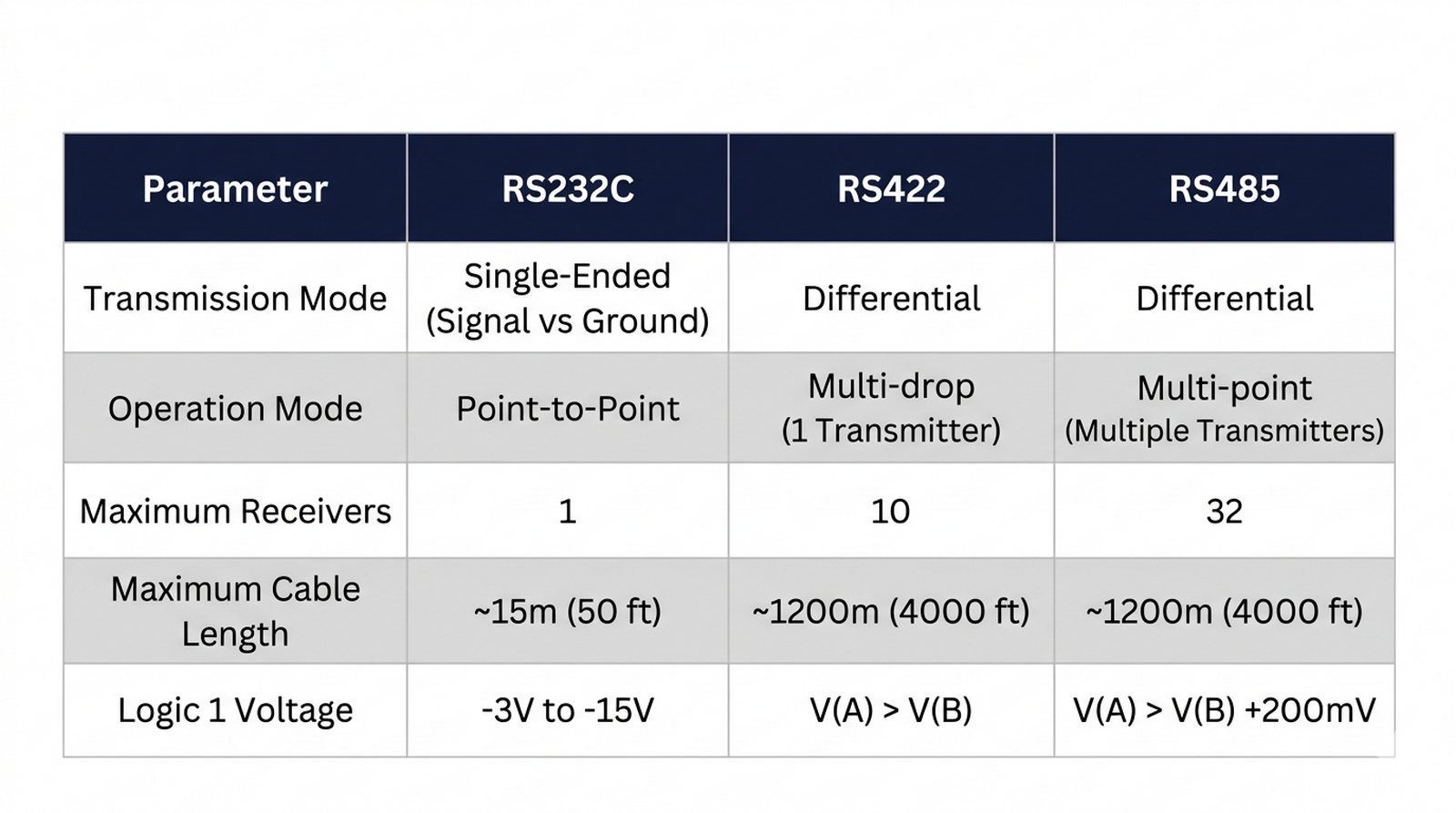

• Zaprojektowany do pracy w trybie Full-duplex (jednoczesne nadawanie i odbieranie).
• Wymaga co najmniej 4 przewodów sygnałowych (TX+, TX-, RX+, RX-) oraz masy wspólnej.
• Topologia Multi-drop: jeden nadajnik może kontrolować do 10 odbiorników (układ Master-Slave).
• Brak możliwości podłączenia wielu nadajników do tej samej linii bez dodatkowej logiki.
• Często spotykany w starszych systemach monitoringu wizyjnego (sterowanie kamerami PTZ).

• Umożliwia budowę sieci Multi-point – wielu nadajników i wielu odbiorników na tej samej parze przewodów.
• Tryb Half-duplex (dwu-przewodowy) jest najczęściej spotykany – urządzenia nadają naprzemiennie.
• Wymaga mechanizmu trójstanowego (High Impedance), aby nieaktywne nadajniki nie blokowały magistrali.
• Standard obsługuje 32 jednostkowe obciążenia (UL), co w praktyce oznacza 32 urządzenia.
• Nowoczesne układy (np. 1/8 obciążenia) pozwalają na adresowanie nawet 256 urządzeń na jednym segmencie.

• Jedyną poprawną topologią fizyczną jest magistrala („łańcuch”).
• Kabel musi biec od urządzenia do urządzenia. Odgałęzienia (tzw. stubs) muszą być krótsze niż 30 cm.
• Topologia gwiazdy jest surowo zabroniona – powoduje odbicia sygnału niszczące ramki danych.

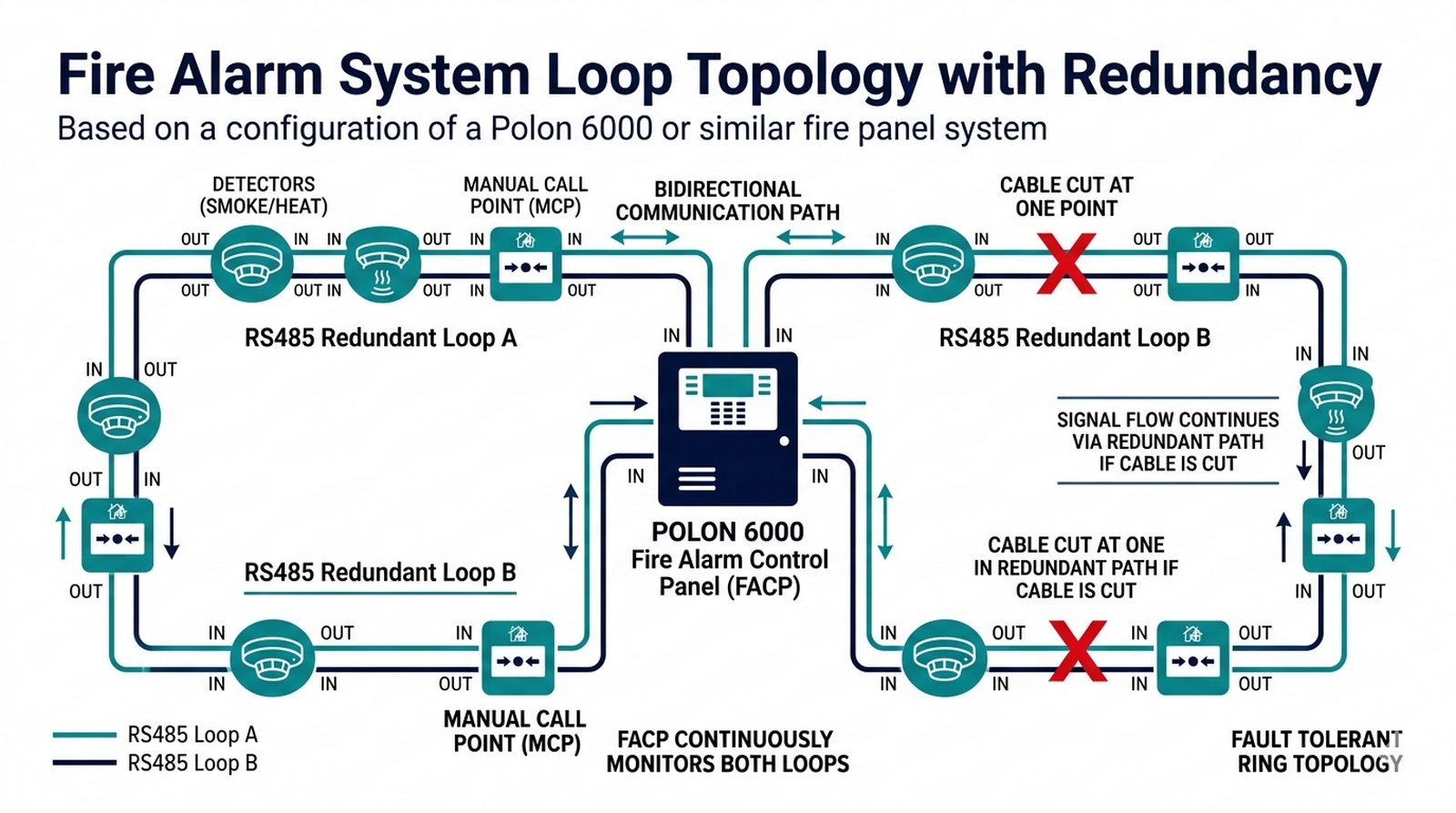

• W systemach PPOŻ stosuje się często topologię pętli (Loop), która w przypadku przerwania kabla zamienia się w dwie oddzielne magistrale.
• Użycie skrętki o impedancji 100-120 Ohm jest kluczowe dla zachowania parametrów fali.

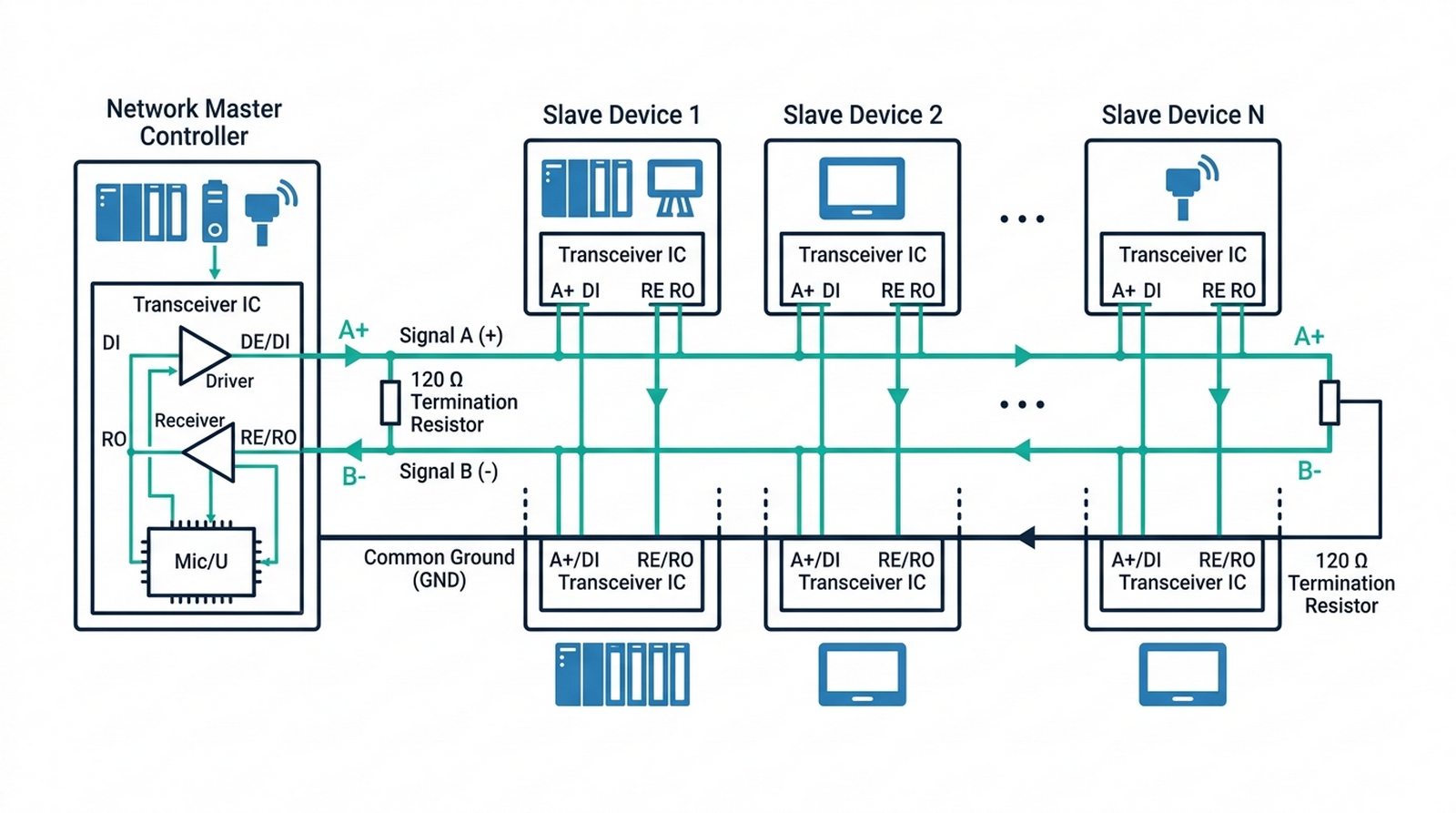

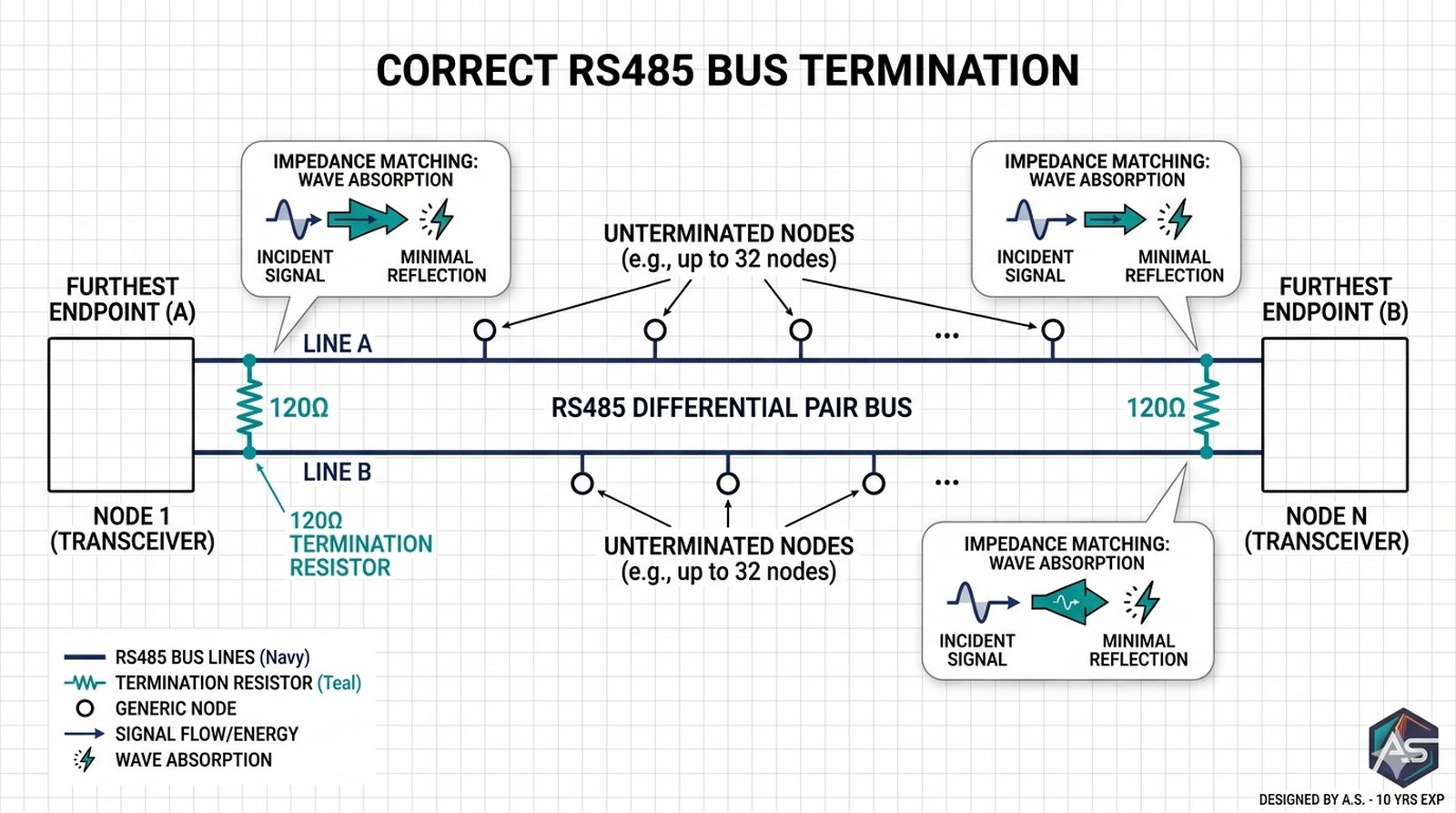

• Na dwóch fizycznie najdalszych końcach magistrali należy umieścić rezystory 120 Ω.
• Zadaniem rezystora jest dopasowanie impedancyjne – energia sygnału jest "pochłaniana" zamiast się odbijać.
• Bez terminacji powstaje fala odbita, która nakłada się na kolejne bity danych (Inter-Symbol Interference).
• Błąd krytyczny: Dodawanie rezystorów na każdym urządzeniu (powoduje przeciążenie prądowe nadajników i spadek napięcia).
• Pamiętaj: Tylko początek i koniec łańcucha!

• Gdy żadne urządzenie nie nadaje, magistrala znajduje się w stanie wysokiej impedancji (float).
• W tym stanie szumy mogą być zinterpretowane jako fałszywe bity startu (framing error).

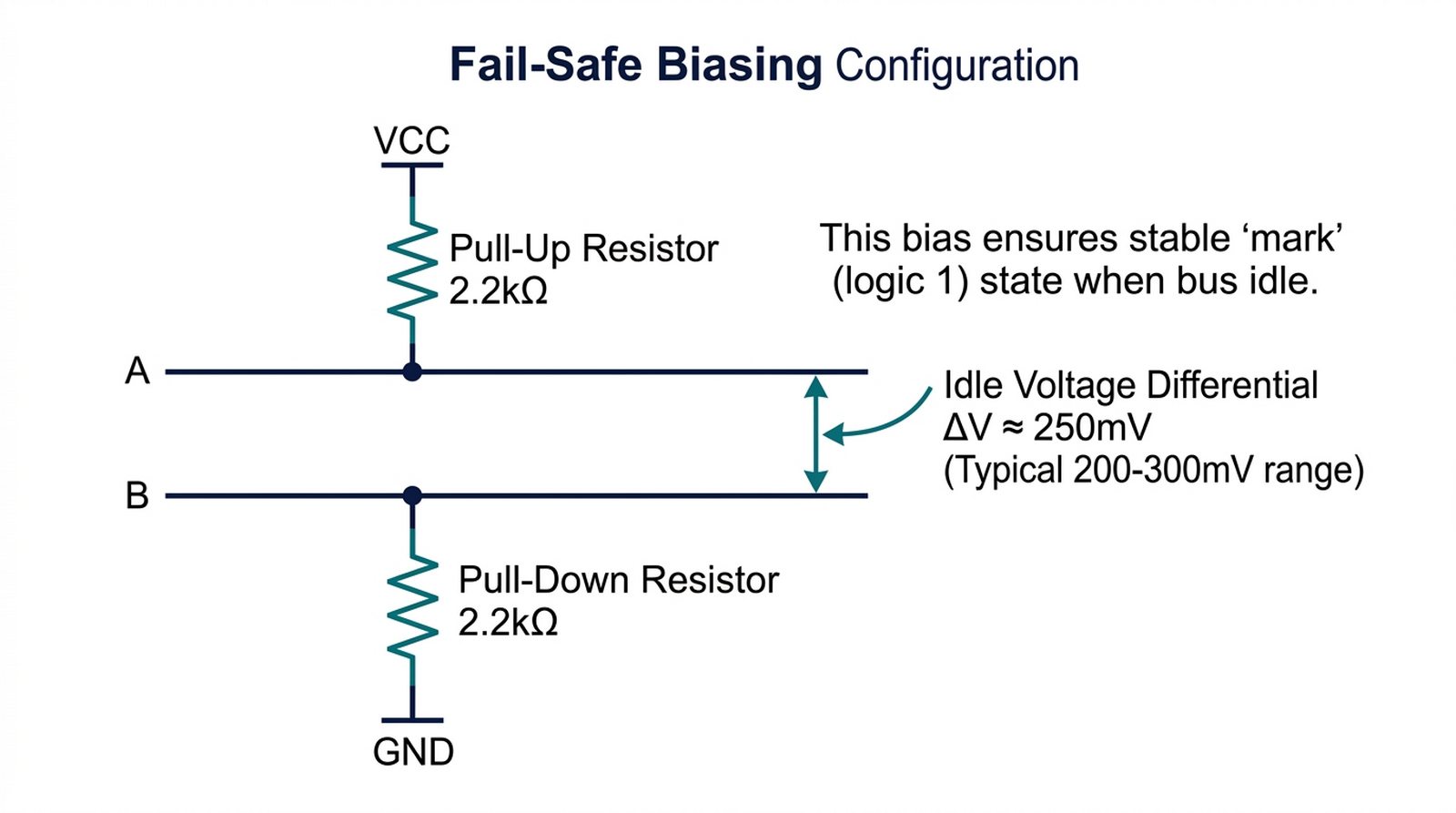

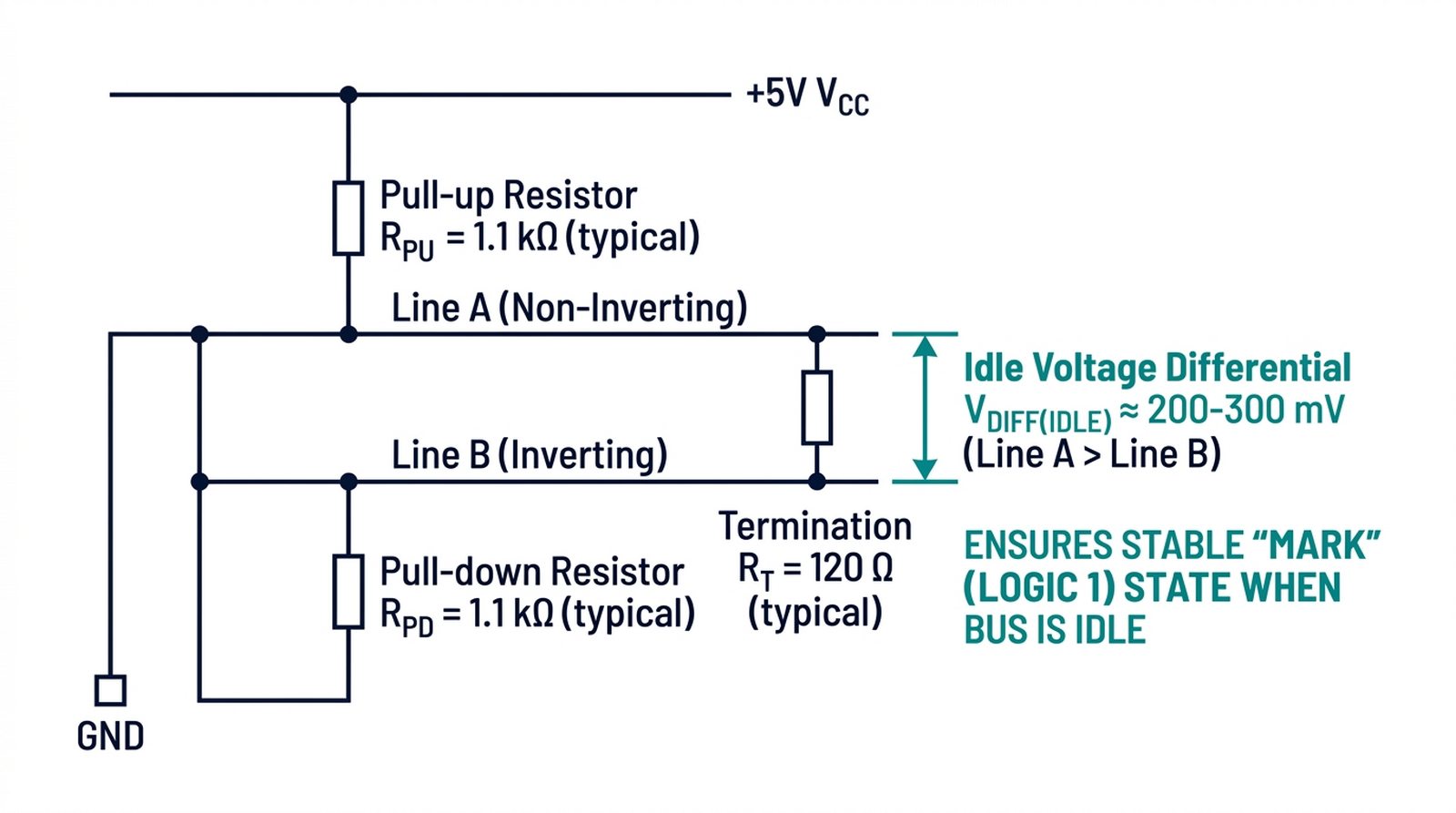

• Fail-safe Biasing: Polega na polaryzacji linii A do Vcc (pull-up) i linii B do GND (pull-down).
• Zapewnia to utrzymanie różnicy napięć > 200mV w stanie bezczynności.
• Profesjonalne urządzenia mają wbudowane rezystory polaryzujące włączane zwrotką.

• Mimo transmisji różnicowej, standard wymaga wspólnego poziomu odniesienia (Common Mode Range: -7V do +12V).
• W rozległych budynkach różnice potencjałów mas między zasilaczami mogą wynosić wiele woltów.
• Przekroczenie zakresu napięć wspólnych niszczy tranzystory w transceiverach RS485.
• Zalecenie: Stosowanie izolacji galwanicznej w celu eliminacji pętli mas i ochrony przed przepięciami.

• Sygnał elektryczny porusza się w kablu jako fala elektromagnetyczna z prędkością ok. 2/3 prędkości światła.
• Jeśli fala napotka zmianę impedancji (np. otwarty koniec kabla), część jej energii odbija się i wraca do nadajnika.

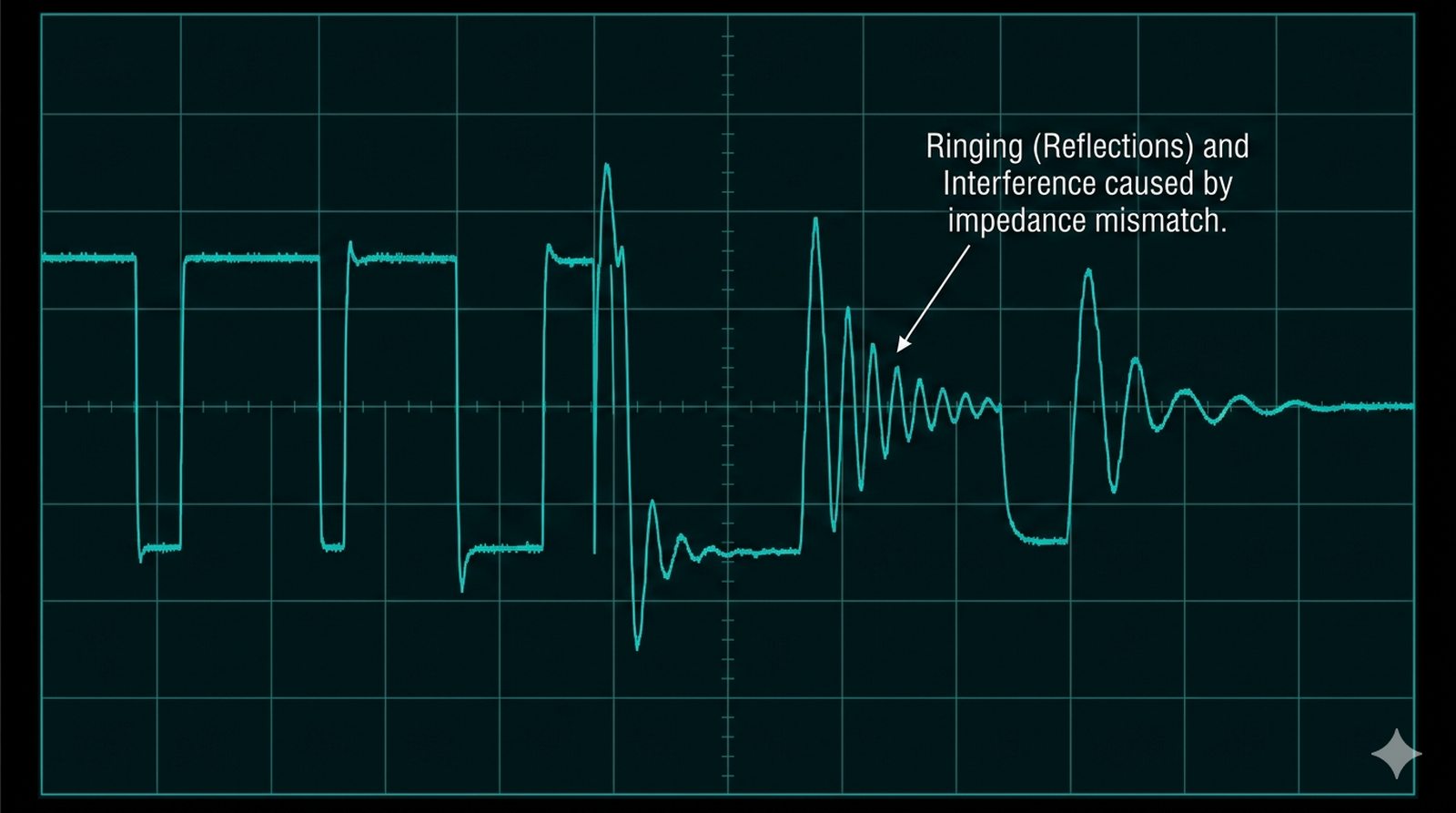

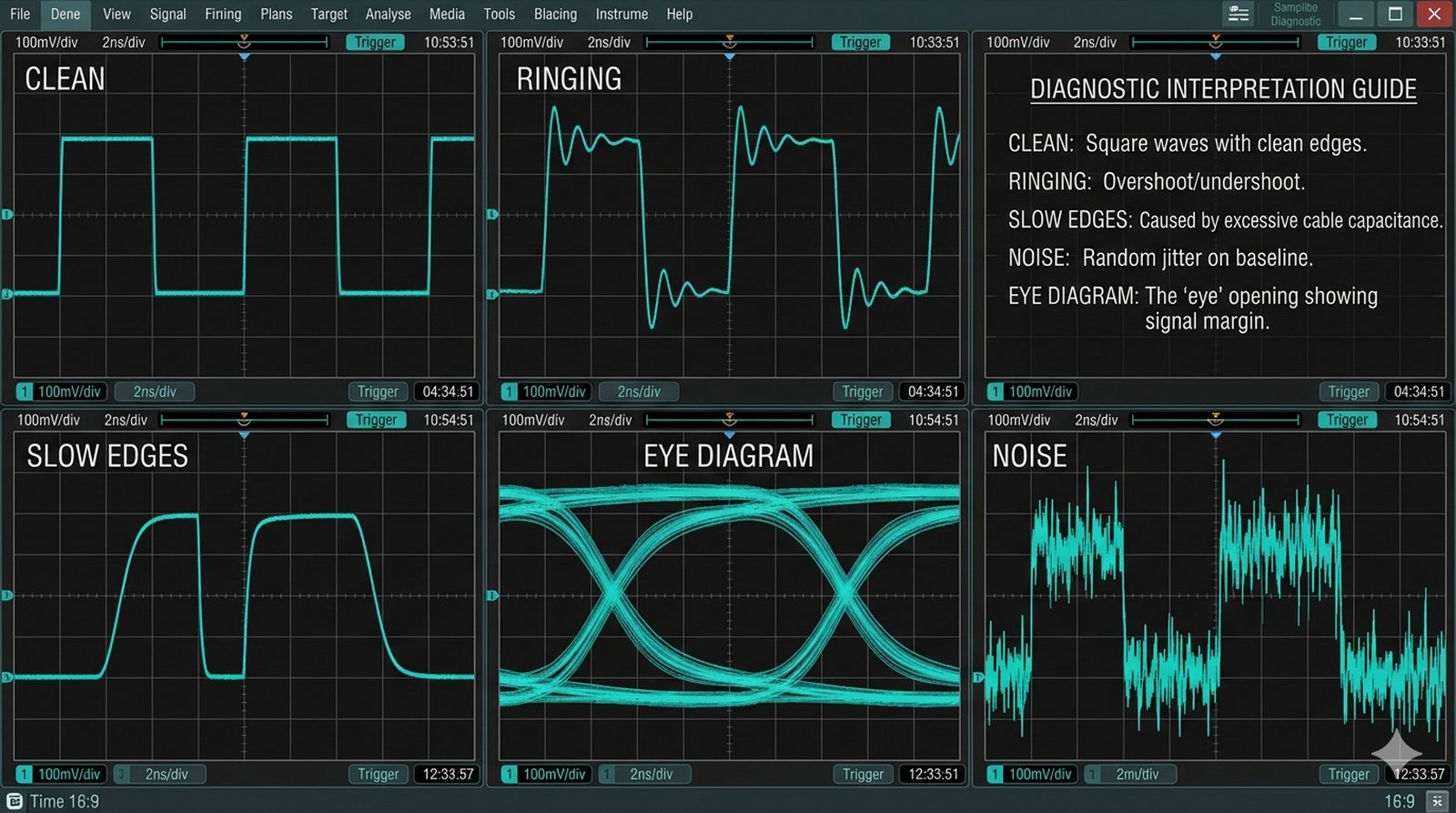

• Odbita fala nakłada się na oryginalny sygnał, co oscyloskop pokazuje jako tzw. "dzwonienie" (ringing).
• Przy wysokich prędkościach (Baudrate) czas trwania bitu jest na tyle krótki, że odbicie zdąży zakłócić kolejny stan logiczny.
• Zjawisko to jest głównym powodem błędów transmisji w nieprawidłowo zaprojektowanych sieciach.

• Rozwiązaniem problemu odbić jest dopasowanie impedancyjne.
• Typowa skrętka (UTP/FTP) ma impedancję falową wynoszącą ok. 100-120 Ω.
• Umieszczenie rezystora 120 Ω na samym końcu linii sprawia, że fala "widzi" nieskończenie długi kabel i jej energia zostaje rozproszona na rezystorze.
• Dzięki temu na końcach magistrali nie powstają odbicia.
• Terminacja jest absolutnie wymagana przy długich dystansach i prędkościach powyżej 19200 bps.

• Brak terminacji: Powoduje błędy przy dużych prędkościach i długich kablach.

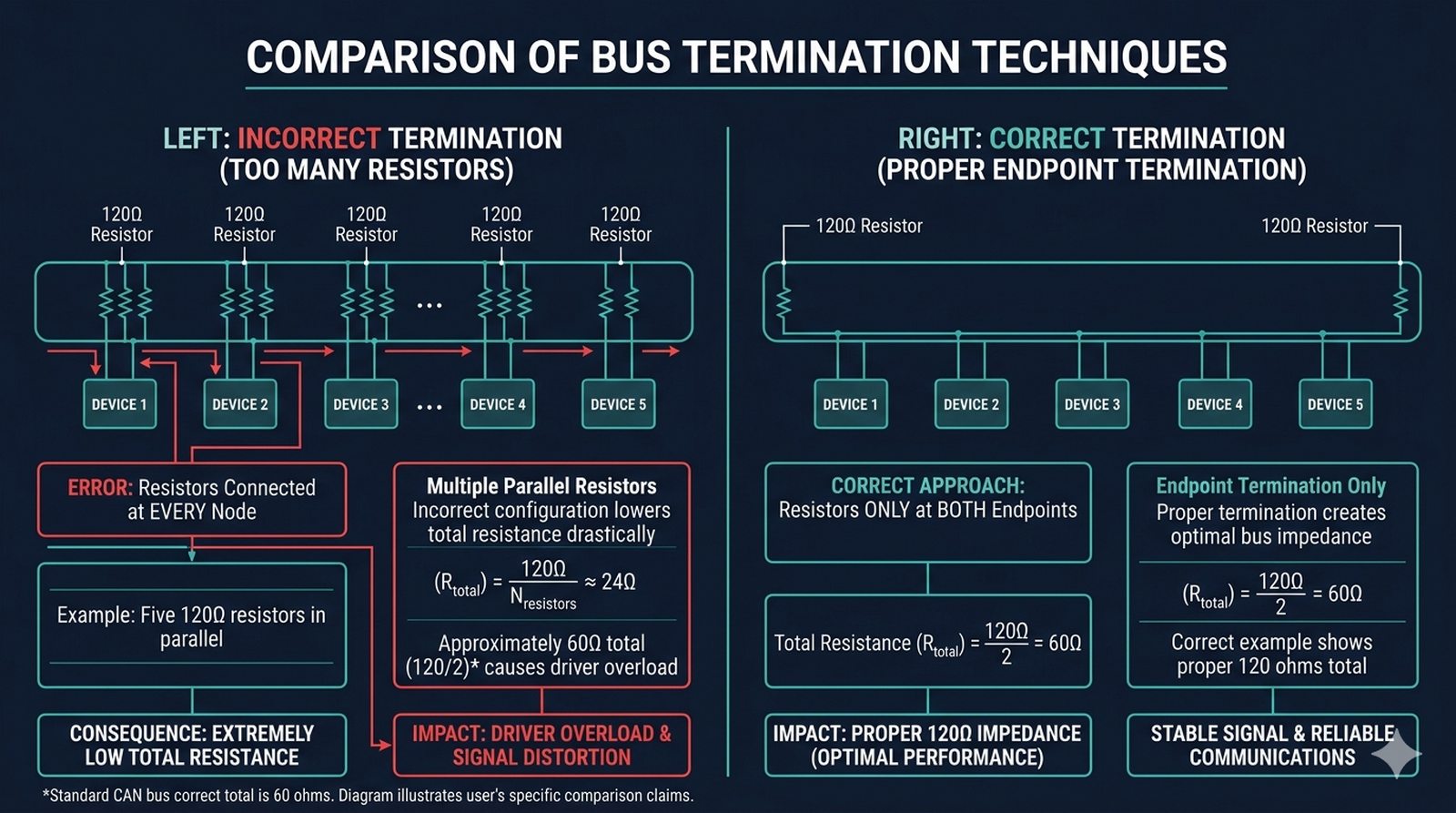

• Zbyt wiele rezystorów: Podłączenie terminacji na każdym urządzeniu (np. 10 sztuk) drastycznie obniża rezystancję wypadkową magistrali.
• Powoduje to przeciążenie prądowe nadajnika i spadek amplitudy sygnału poniżej progu czułości odbiorników.
• Magistrala powinna mieć dokładnie dwa rezystory terminujące – po jednym na każdym fizycznym końcu łańcucha.
• Zasada: Jeśli mierzysz omomierzem wyłączoną linię i masz 60 Ω – jest idealnie (120/2).

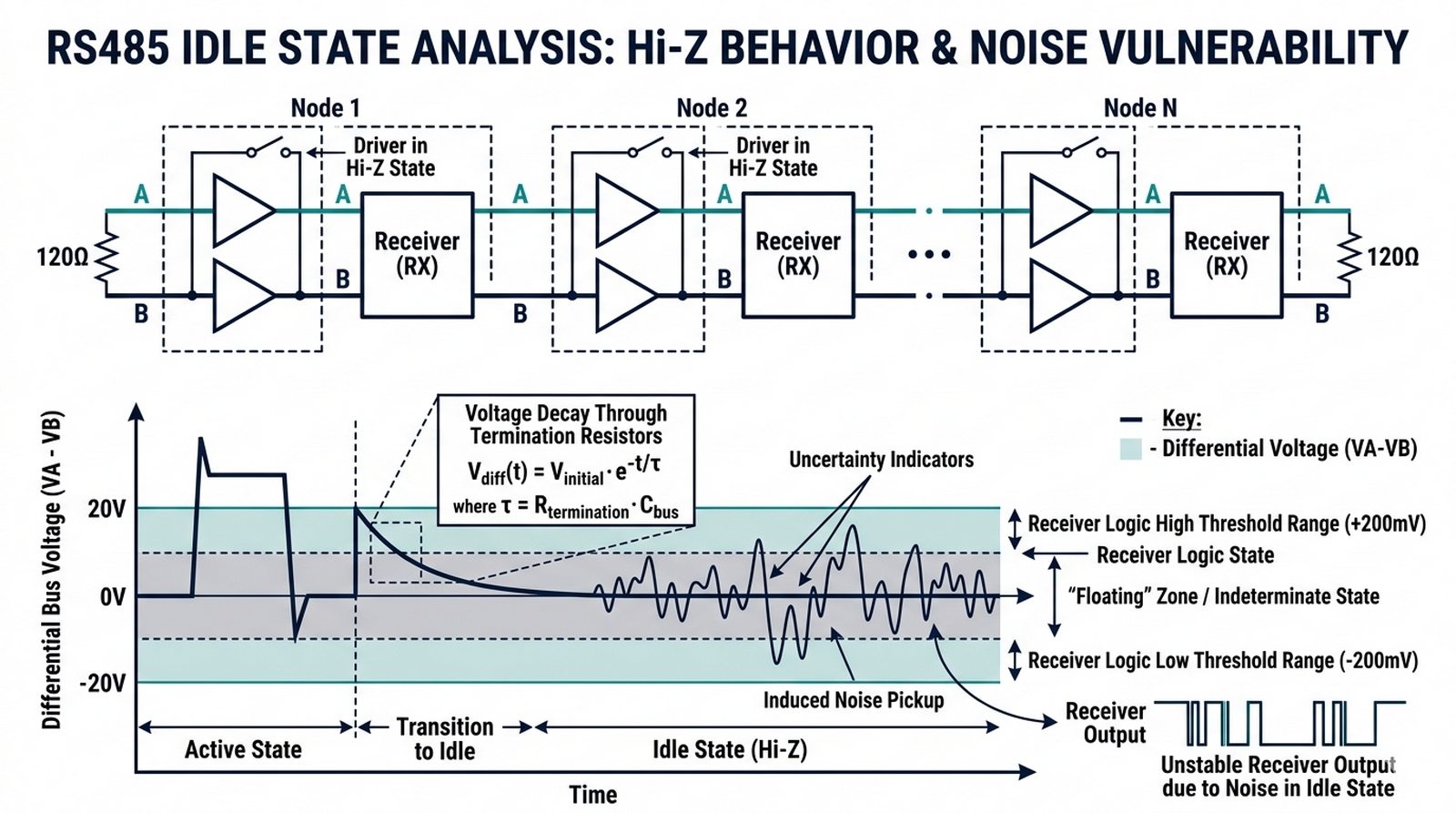

• Gdy żadne urządzenie w sieci nie nadaje (stan IDLE), wszystkie nadajniki są w stanie wysokiej impedancji (Hi-Z).
• Różnica napięć między liniami A i B spada wtedy do zera (poprzez rezystory terminujące).
• Wiele wejść odbiorników interpretuje różnicę bliską 0V jako stan nieokreślony, co sprzyja "łapaniu" szumów.
• Szum może zostać błędnie zinterpretowany jako bit startu, co "zawiesza" logikę odbiornika na czas trwania fałszywej ramki.
• Rozwiązaniem jest wymuszenie polaryzacji magistrali.

• Aby wyeliminować stan nieokreślony, stosuje się układ Fail-safe.
• Linia A jest podciągana do Vcc (Pull-up), a linia B do GND (Pull-down).
• Zapewnia to utrzymanie stabilnego napięcia spoczynkowego (zazwyczaj ok. 200-300 mV), nawet gdy nikt nie nadaje.
• Dzięki temu odbiorniki widzą logiczną jedynkę (stan IDLE) i nie reagują na drobne zakłócenia.
• Profesjonalne kontrolery (Mastery) mają te rezystory wbudowane i aktywowane programowo lub zworką.

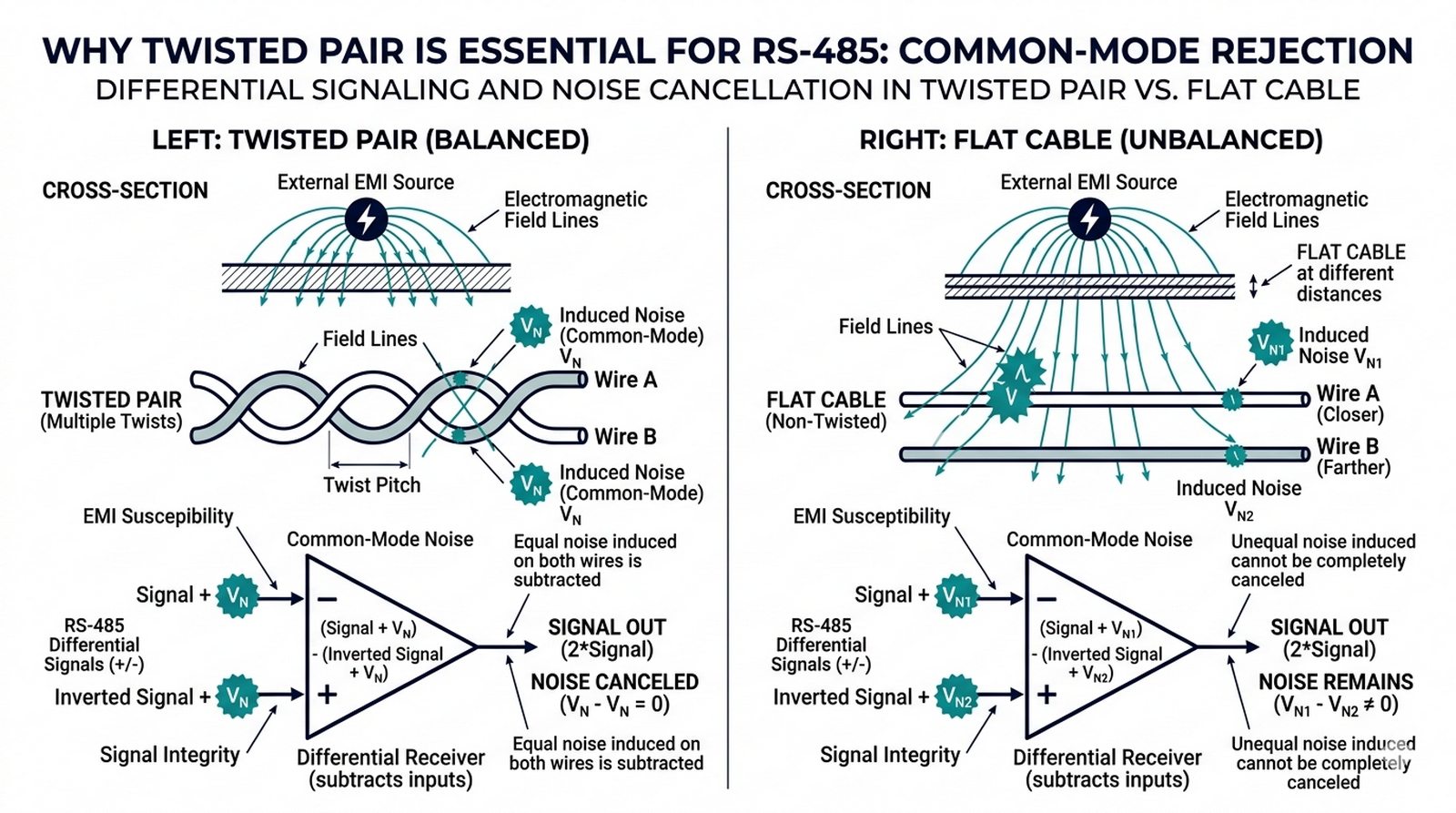

• Transmisja różnicowa RS485 opiera się na symetrii. Aby była skuteczna, kabel musi być skrętką.
• Skręcenie żył sprawia, że pole magnetyczne zewnętrznych zakłóceń oddziałuje na obie żyły w niemal identyczny sposób.
• Powoduje to indukowanie się identycznego szumu w obu żyłach, który odbiornik różnicowy może skutecznie wyeliminować (CMR).
• Zastosowanie płaskiego kabla (np. telefonicznego) drastycznie obniża zasięg i niezawodność sieci.
• Dla RS485 najlepsza jest skrętka o niskiej pojemności własnej (typowa Kat. 5e/6 jest dopuszczalna).

• W środowiskach przemysłowych zaleca się stosowanie kabla ekranowanego (FTP/STP).

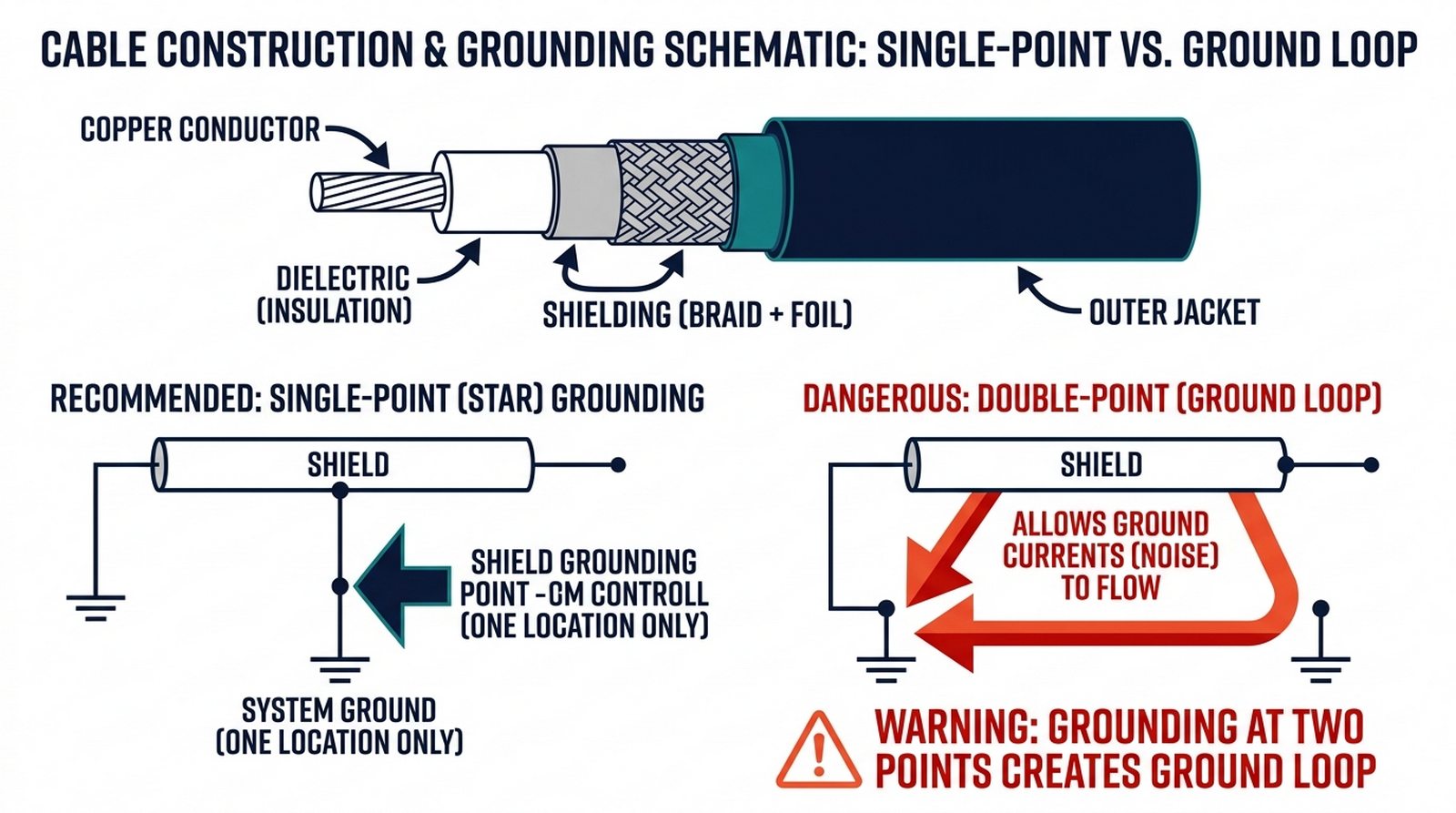

• Złota zasada: Ekran kabla uziemia się tylko w jednym punkcie (zazwyczaj przy sterowniku głównym).
• Uziemienie ekranu w dwóch odległych punktach buduje pętlę, przez którą mogą płynąć prądy wyrównawcze.
• Prąd płynący w ekranie sam staje się źródłem silnych zakłóceń dla przesyłanych danych.
• Właściwie uziemiony ekran chroni przed indukcją od pobliskich kabli zasilających AC.

• Choć sygnał jest różnicowy, wejście każdego układu scalonego ma swoje limity napięciowe względem własnej masy.

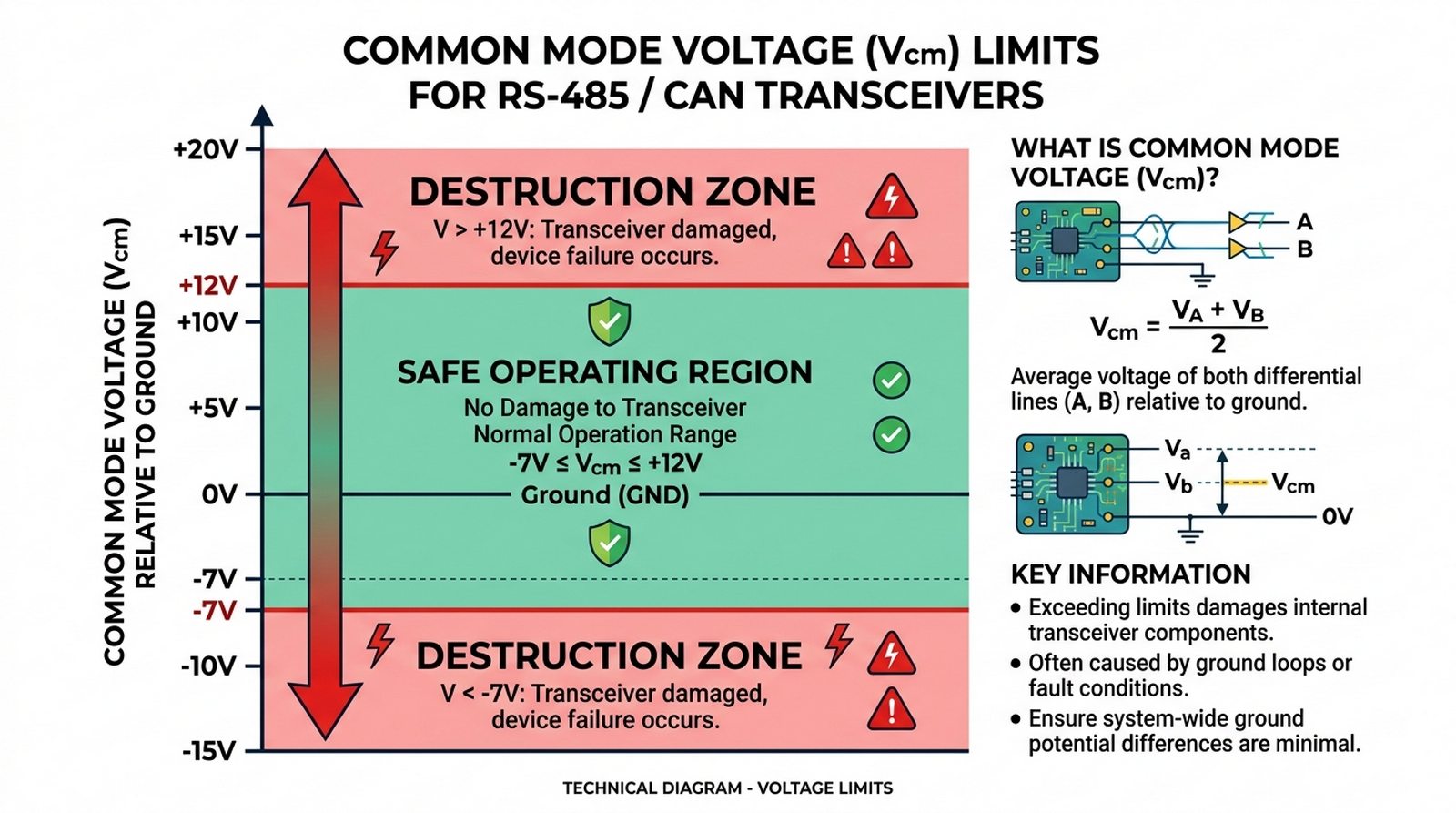

• Standard 485 definiuje zakres od -7V do +12V.
• Jeśli różnica potencjałów między masą nadajnika a masą odbiornika przekroczy ten zakres, komunikacja zostanie przerwana.
• Częstym błędem jest zakładanie, że "Magistrala różnicowa nie potrzebuje masy".
• W rozległych sieciach bez trzeciej żyły (GND) ryzyko uszkodzenia transceiverów jest bardzo wysokie.

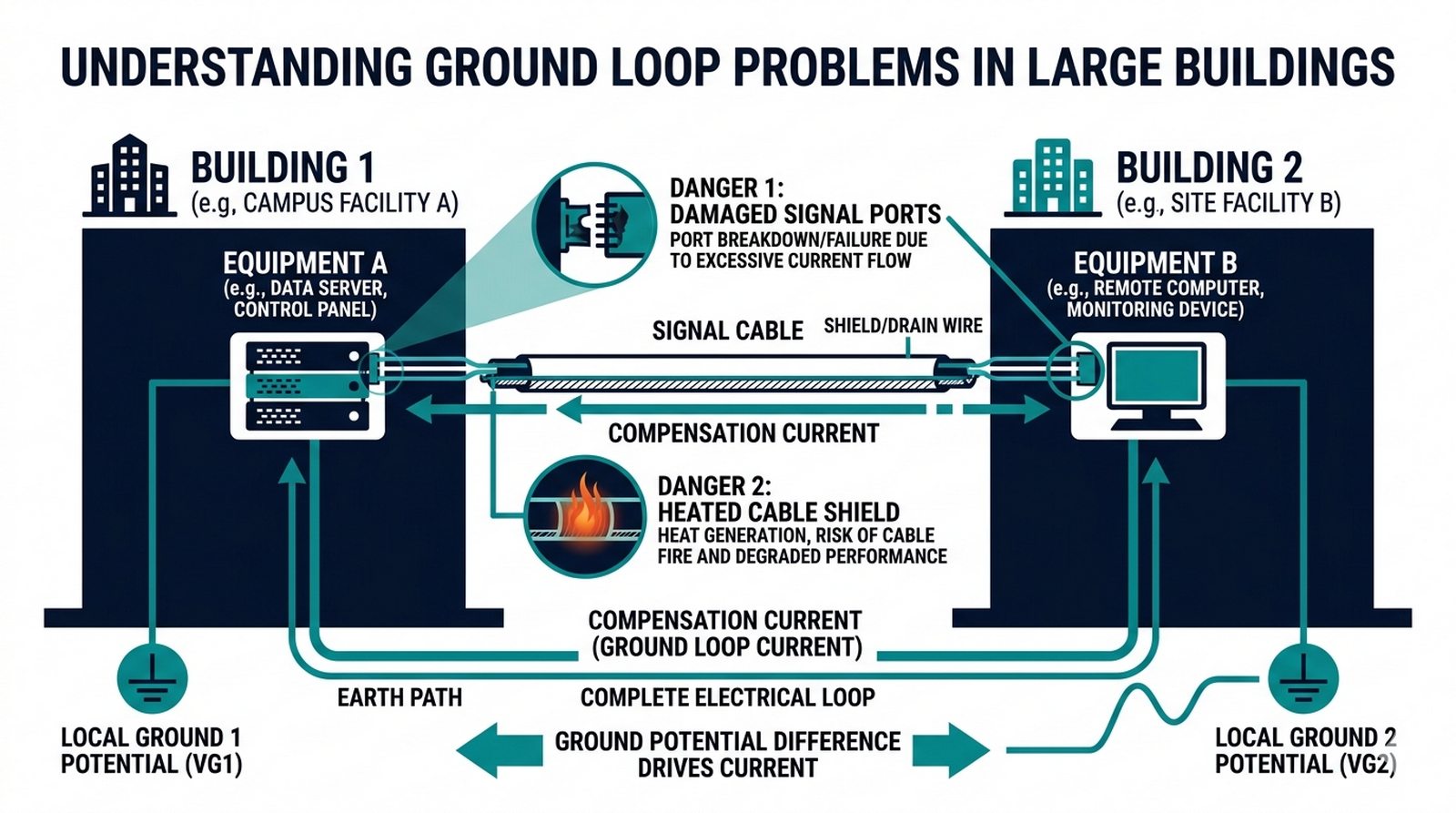

• W dużych obiektach maszyny lub systemy PPOŻ są zasilane z różnych rozdzielni.
• Potencjał lokalnej masy (PE/N) może się różnić o kilka woltów między halami.
• Bezpośrednie połączenie mas wszystkich urządzeń kablem GND może spowodować przepływ prądu rzędu wielu amperów.
• Ten prąd może spalić kabel komunikacyjny lub zniszczyć porty szeregowe urządzeń.
• To najczęstsza przyczyna "dziwnych" awarii pojawiających się przy załączaniu dużych odbiorników prądu.

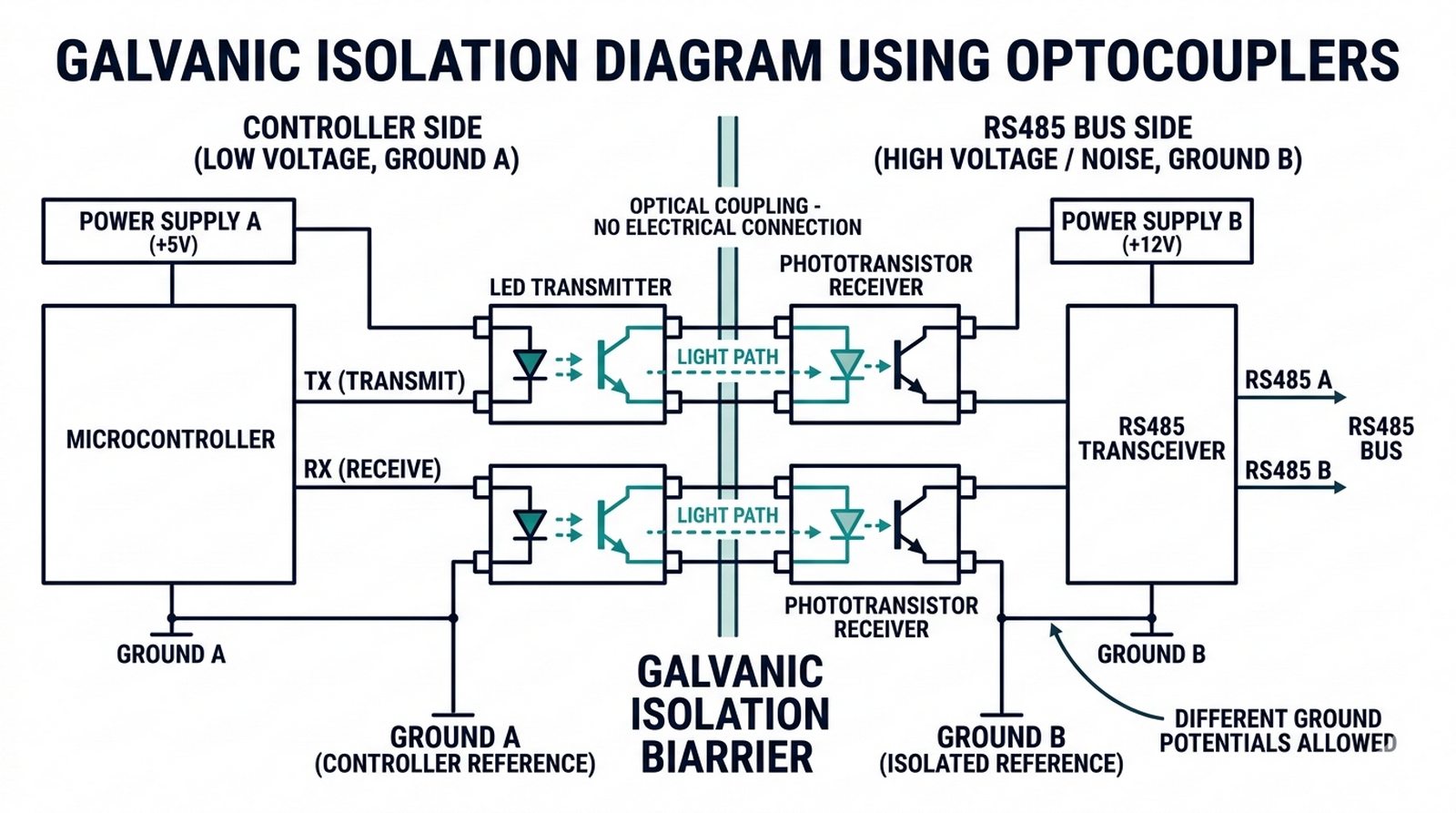

• Jedynym pewnym sposobem na pętle mas i różnice potencjałów jest izolacja galwaniczna.
• Sygnały ze sterownika do linii RS485 są przesyłane światłem przez transoptory.
• Fizycznie nie istnieje połączenie elektryczne między elektroniką sterownika a szyną RS485.
• Pozwala to na bezpieczne połączenie urządzeń zasilanych z różnych trafostacji.
• Standard w systemach PPOŻ i profesjonalnej automatyce przemysłowej.

• Linie RS485 są bardzo podatne na przepięcia (ESD, indukcje od silników).

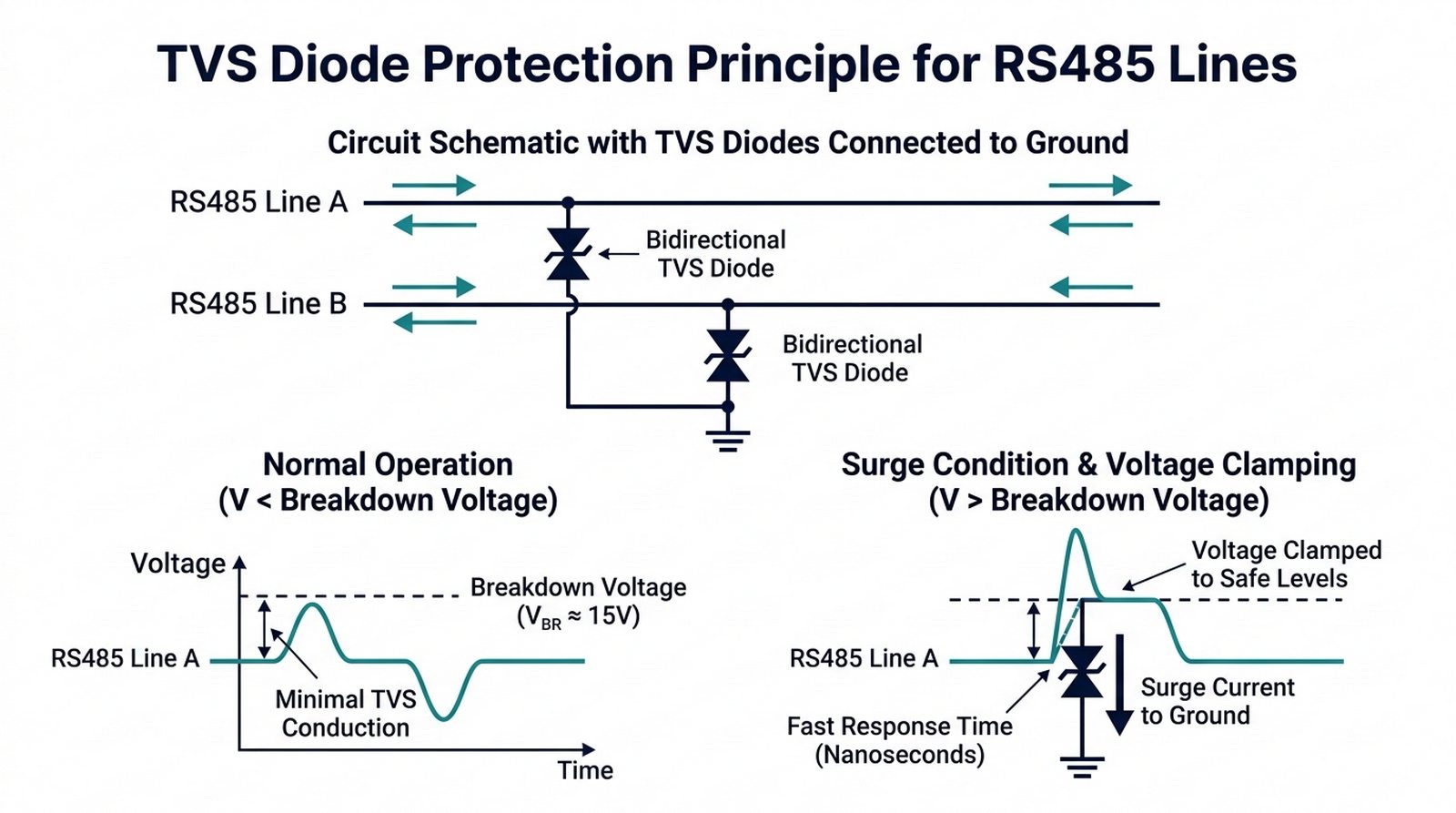

• Diody TVS: To najszybsze zabezpieczenie, reagujące w nanoczasie na skok napięcia.
• Działają jak zawór bezpieczeństwa: powyżej określonego napięcia (np. 15V) zwierają ładunek do masy.
• Są dwukierunkowe, co pozwala chronić magistralę przed przepięciami o obu polaryzacjach.
• Kluczowy parametr to niska pojemność własna, aby nie tłumić szybkich sygnałów danych.

• W instalacjach zewnętrznych diody TVS to za mało (mogą ulec przegrzaniu).
• Odgromniki gazowe (GDT): Przyjmują na siebie ogromne prądy wyładowań atmosferycznych.
• TBU (Transient Blocking Unit): Nowoczesne scalone bezpieczniki, które rozłączają linię w mikrosekundy przy wykryciu udaru.

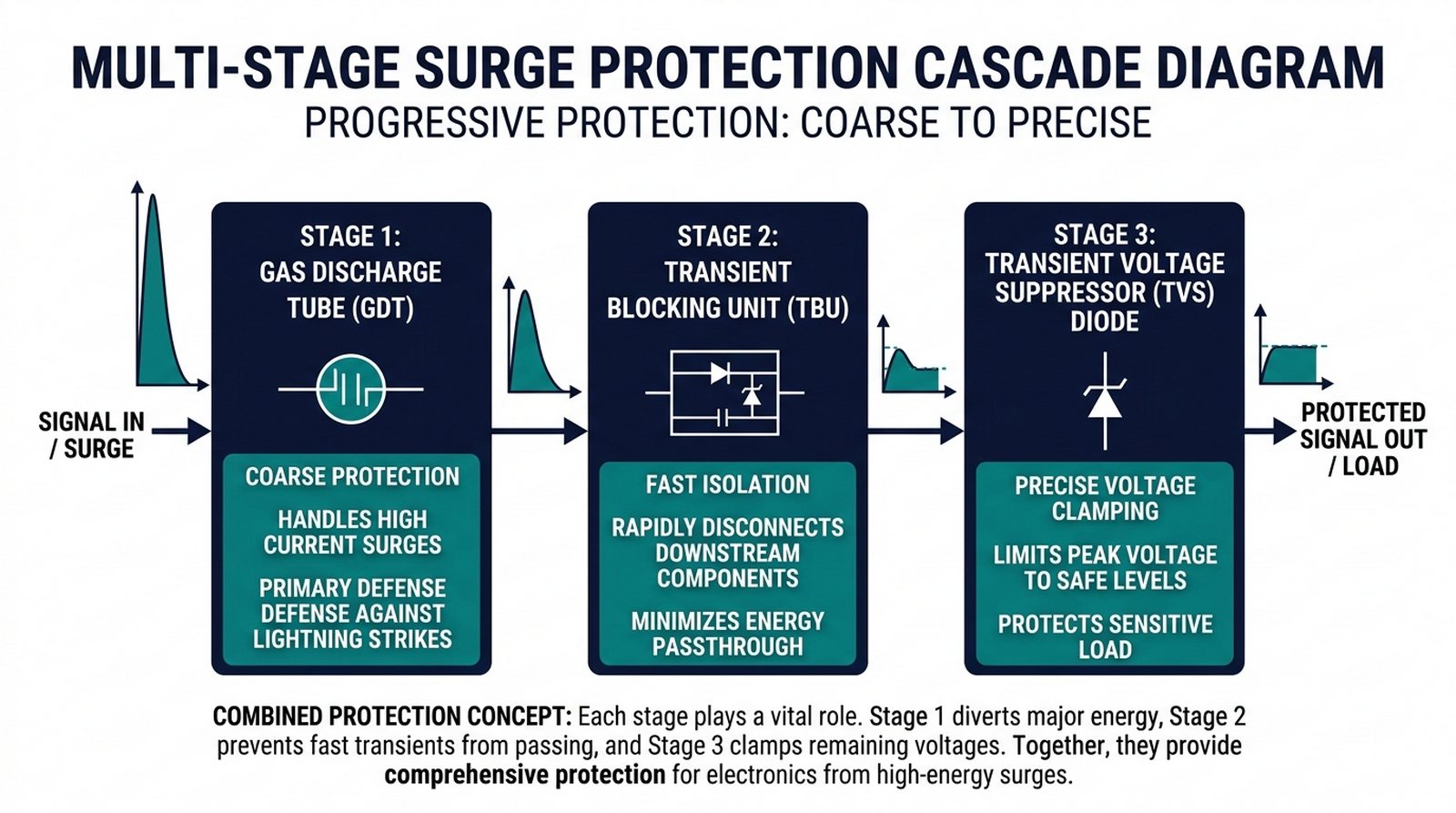

• W profesjonalnych systemach stosuje się kaskadę: GDT (ochrona zgrubna) + TBU (izolacja) + TVS (precyzyjne ograniczenie).
• Taki zestaw pozwala przetrwać urządzeniu nawet bliskie uderzenie pioruna w infrastrukturę.

• Modbus RTU to najpopularniejszy protokół działający na RS485.
• Pracuje w trybie Master-Slave (Klient-Serwer). Tylko Master może zainicjować zapytanie.

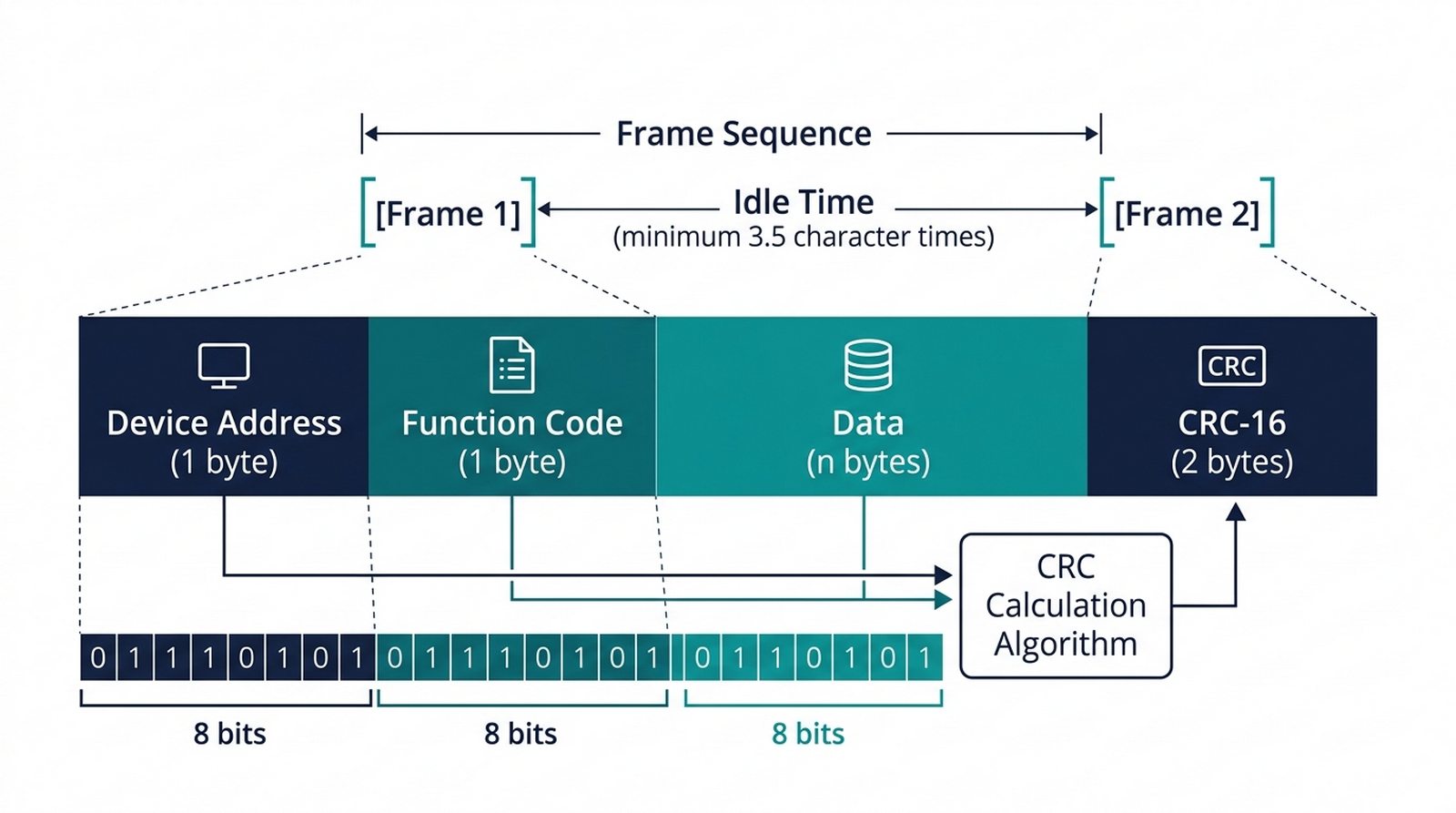

• Ramka składa się z: Adresu (1 bajt), Kodu Funkcji (1 bajt), Danych (n bajtów) i Sumy CRC (2 bajty).
• Brak bajtu startu/stopu – ramki są oddzielone czasem ciszy (min. 3.5 znaku).
• Jest to protokół binarny, co zapewnia bardzo wysoką efektywność transmisji.

• Każdy Slave w sieci musi mieć unikalny adres (od 1 do 247).

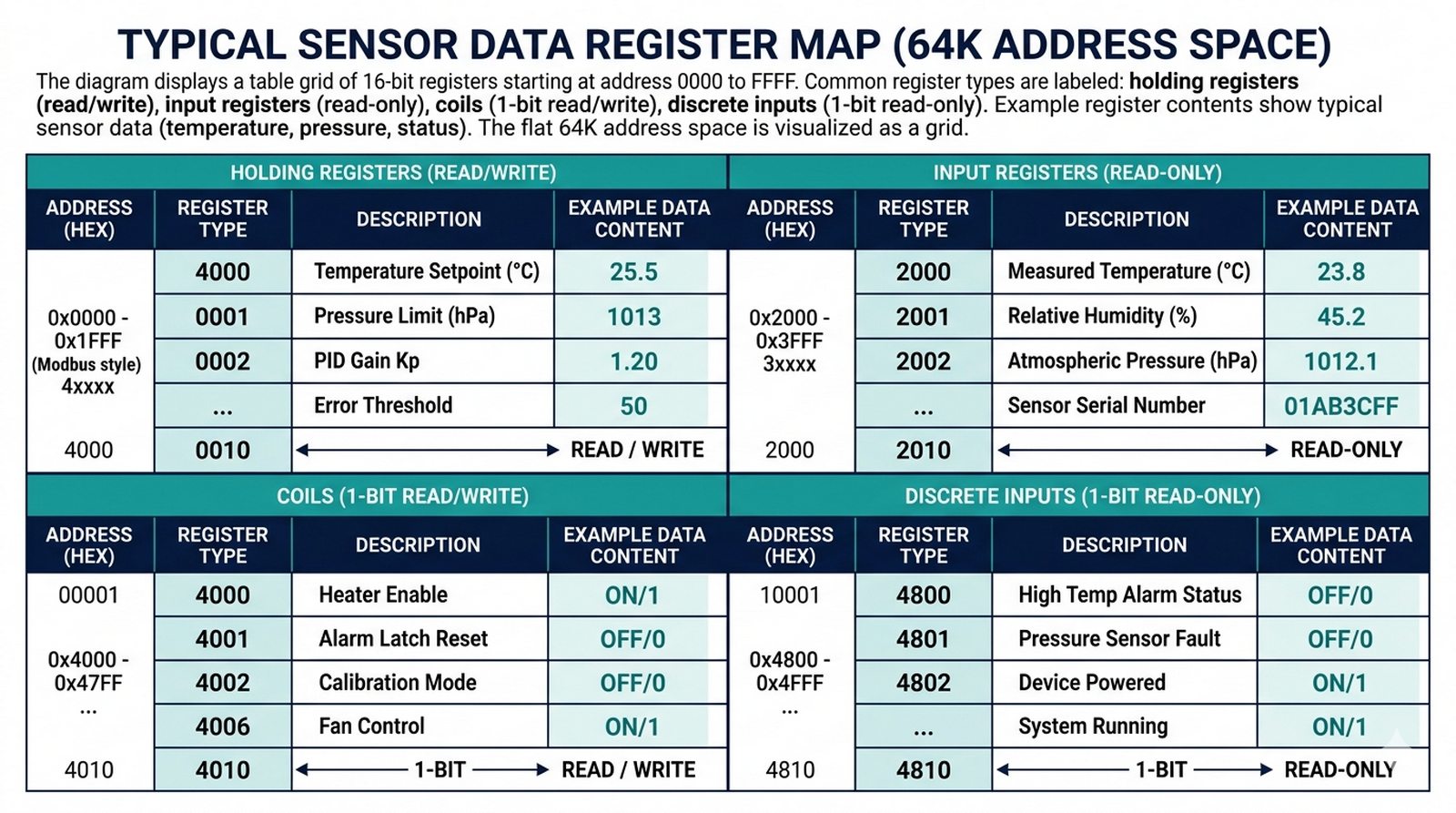

• Dane w urządzeniach są zorganizowane w Rejestry (16-bitowe) i Coils (1-bitowe).
• Typowe funkcje: 03 (Odczyt rejestrów), 06 (Zapis jednego rejestru), 16 (Zapis wielu rejestrów).
• Wspólny język: Modbus pozwala na połączenie sterownika PLC firmy A z falownikiem firmy B.
• Adresowanie Rejestrów: standardowo od 0000 do FFFF.

• W środowisku przemysłowym łatwo o przekłamanie pojedynczego bitu w ramce.

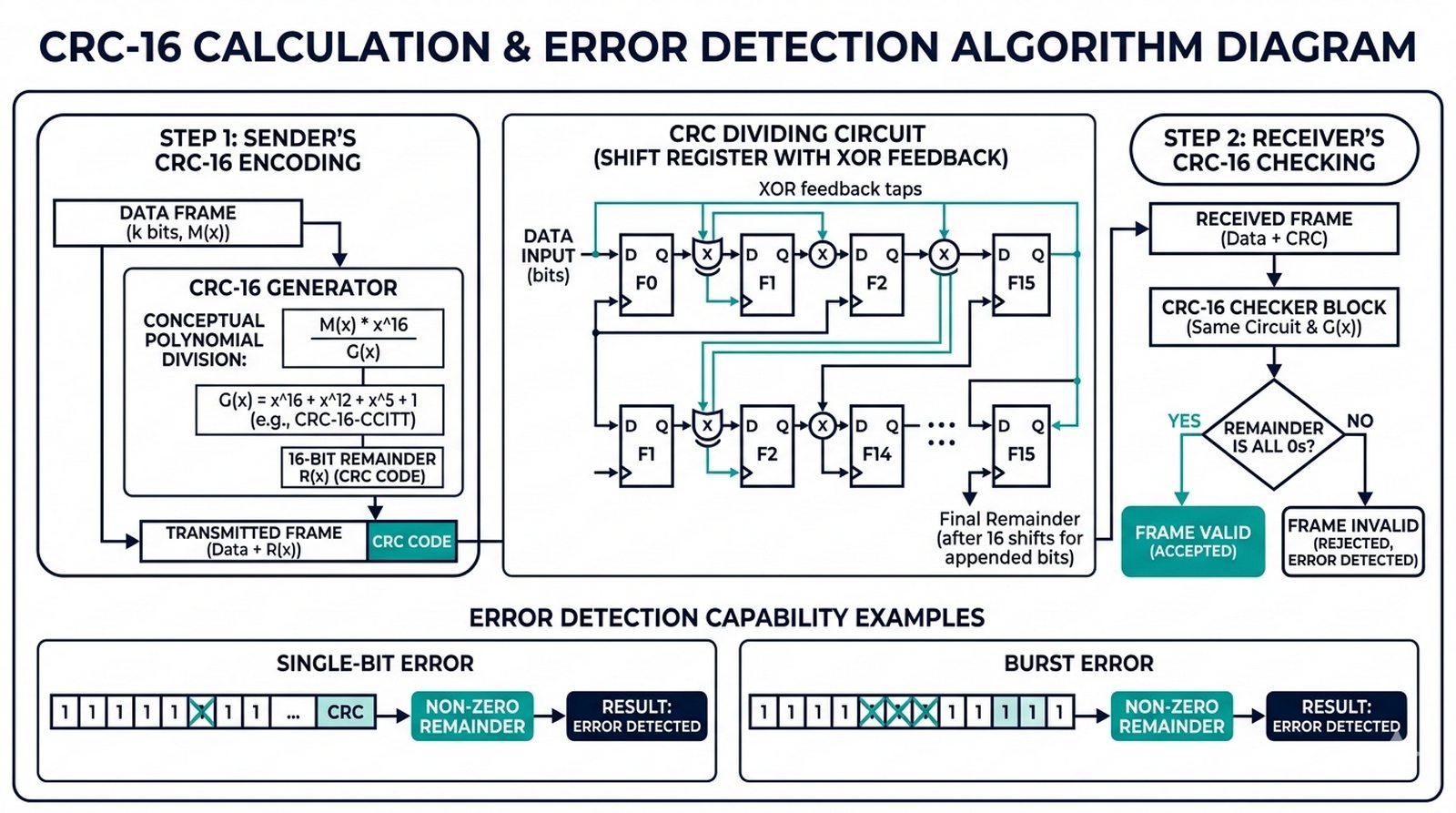

• Modbus RTU wykorzystuje Cyclic Redundancy Check (CRC-16-IBM).
• Nadajnik oblicza 16-bitową liczbę na podstawie całej treści ramki i dołącza ją na końcu.
• Odbiornik wykonuje to samo obliczenie – jeśli wynik się różni, ramka jest odrzucana jako błędna.
• Pozwala to wykryć niemal wszystkie błędy transmisji typu "single-bit" oraz "burst".

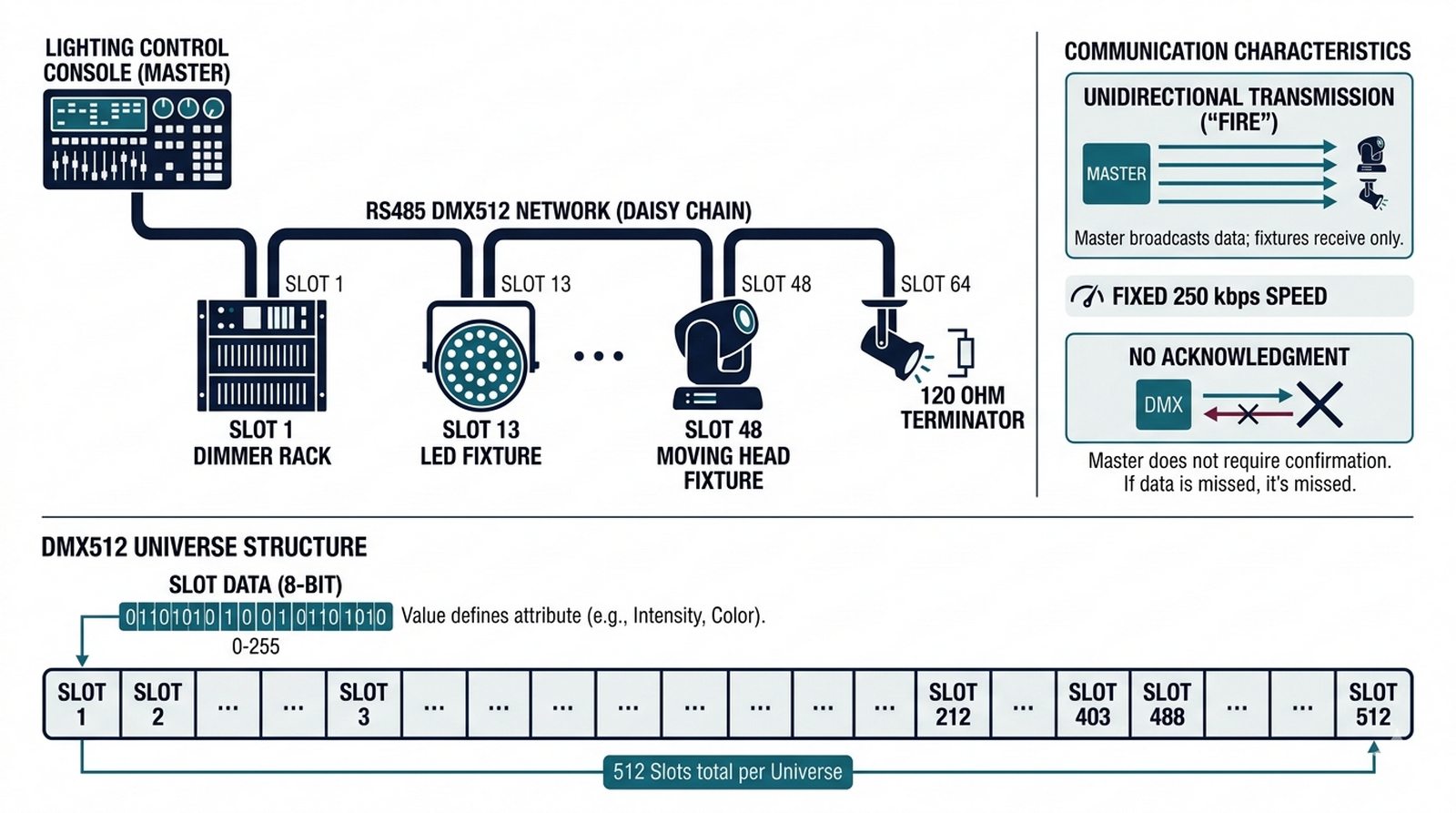

• DMX (Digital Multiplex) to standard w branży rozrywkowej, oparty fizycznie na RS485.
• Prędkość jest stała: 250 kbps.
• Jednokierunkowy: Konsola (Master) "strzela" danymi do reflektorów (Slave) bez oczekiwania na odpowiedź.
• Jedna linia (Universe) obsługuje 512 kanałów (każdy 8-bitowy).
• Wymaga wysokiej jakości kabli i bezwzględnej terminacji 120 Ω (odbicia niszczą synchronizację kolorów).

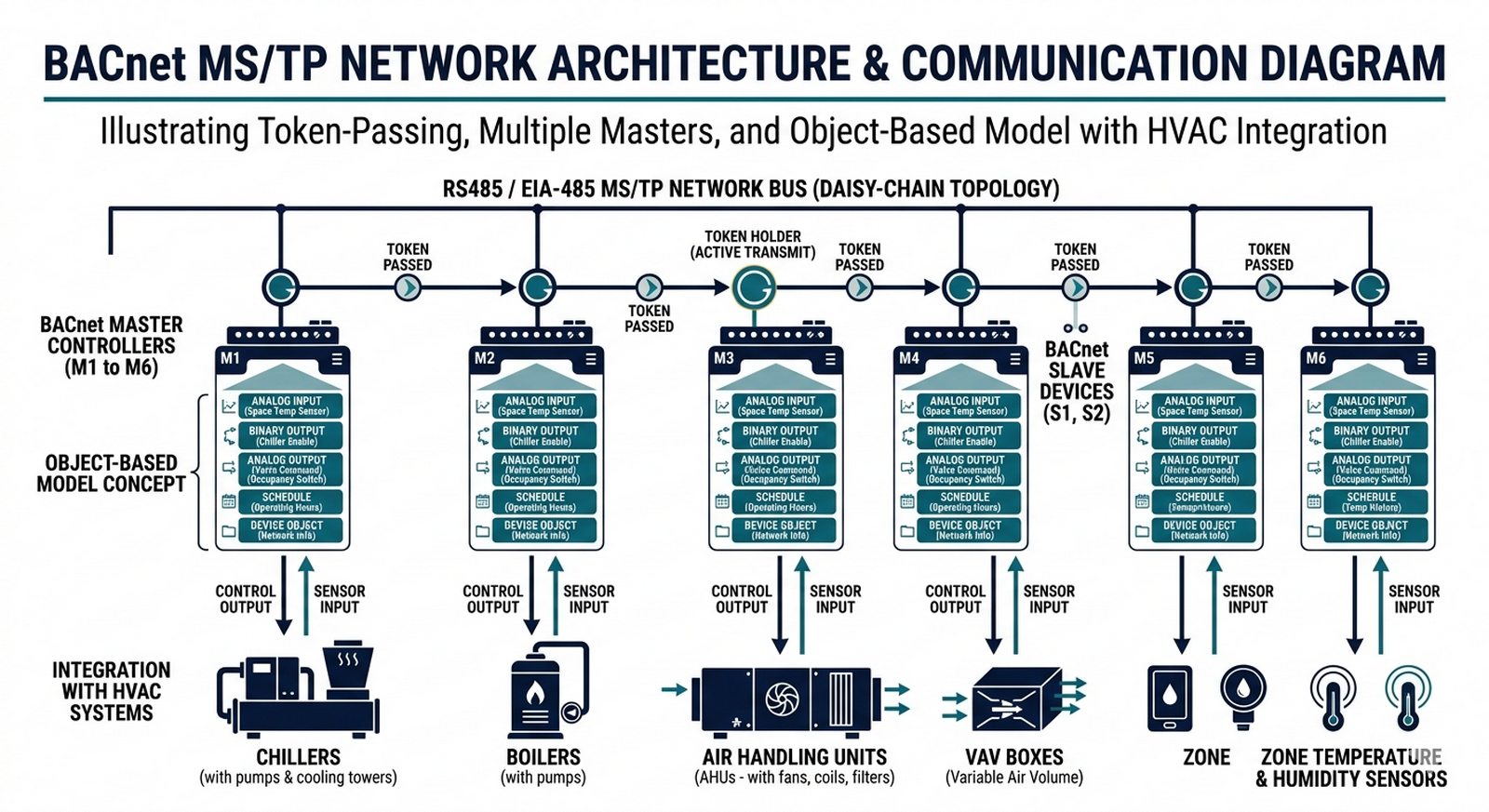

• BACnet to potężny protokół w systemach BMS (zarządzanie budynkami).
• Wersja MS/TP (Master-Slave/Token-Passing) działa na warstwie RS485.
• Mechanizm Token Passing: Sterowniki przekazują sobie "pałeczkę" (token), co pozwala wielu Masterom nadawać na tej samej linii.
• Zintegrowany model obiektowy: każde urządzenie to zbiór obiektów (Analog Input, Binary Output).
• Idealny do sterowania systemami HVAC (klimatyzacja, centrale wentylacyjne).

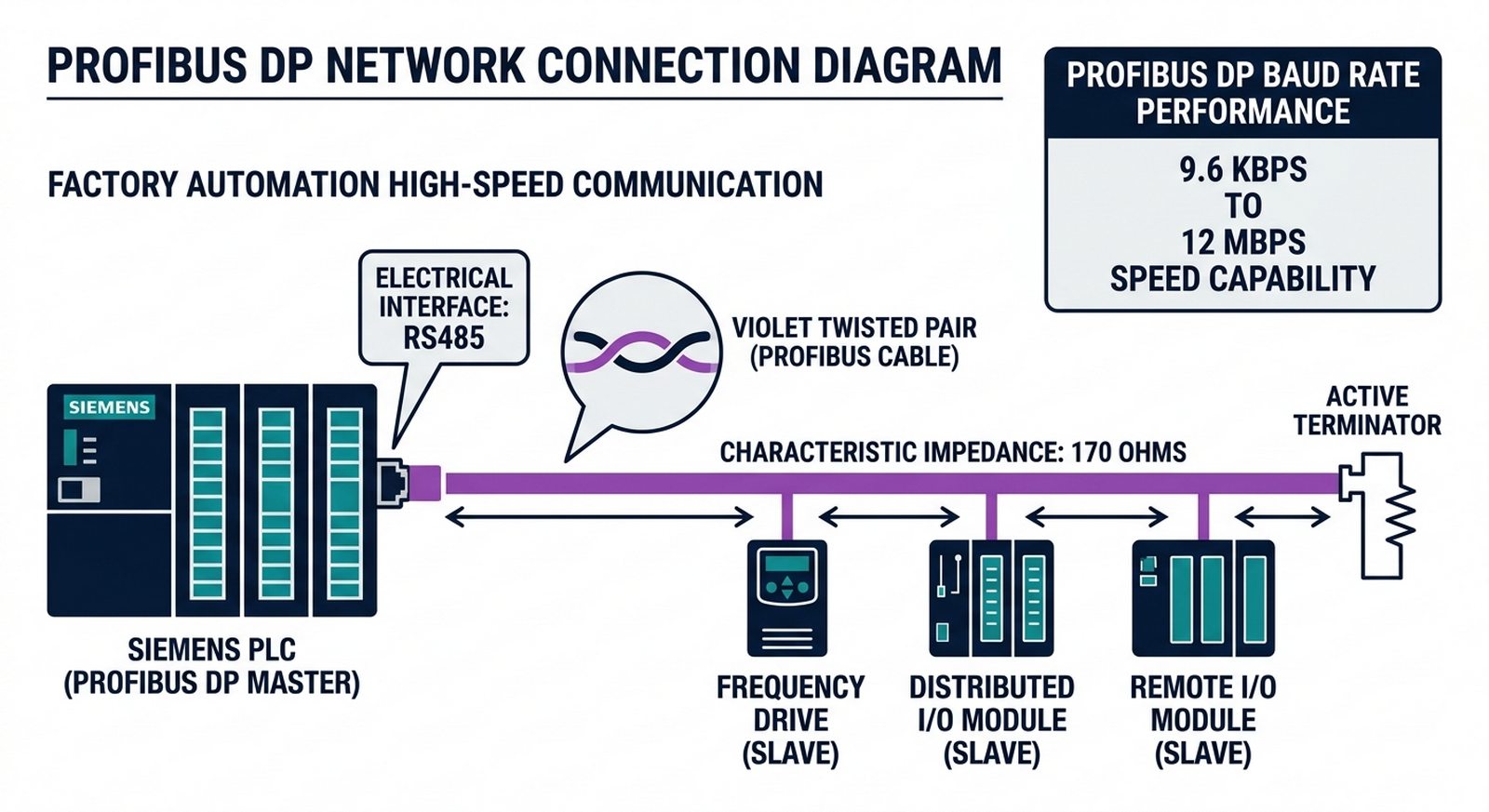

• Opracowany przez firmę Siemens, stał się standardem europejskim.
• Wykorzystuje RS485 w wersji "High-Speed" – prędkości do 12 Mbps.
• Wymaga specjalistycznych kabli (fioletowa skrętka) i dedykowanych rezystorów terminujących.
• Pozwala na cykle wymiany danych rzędu milisekund, co jest kluczowe w szybkiej fabrycznej robotyce.
• Obsługuje do 126 urządzeń w jednym segmencie przy użyciu repeaterów.

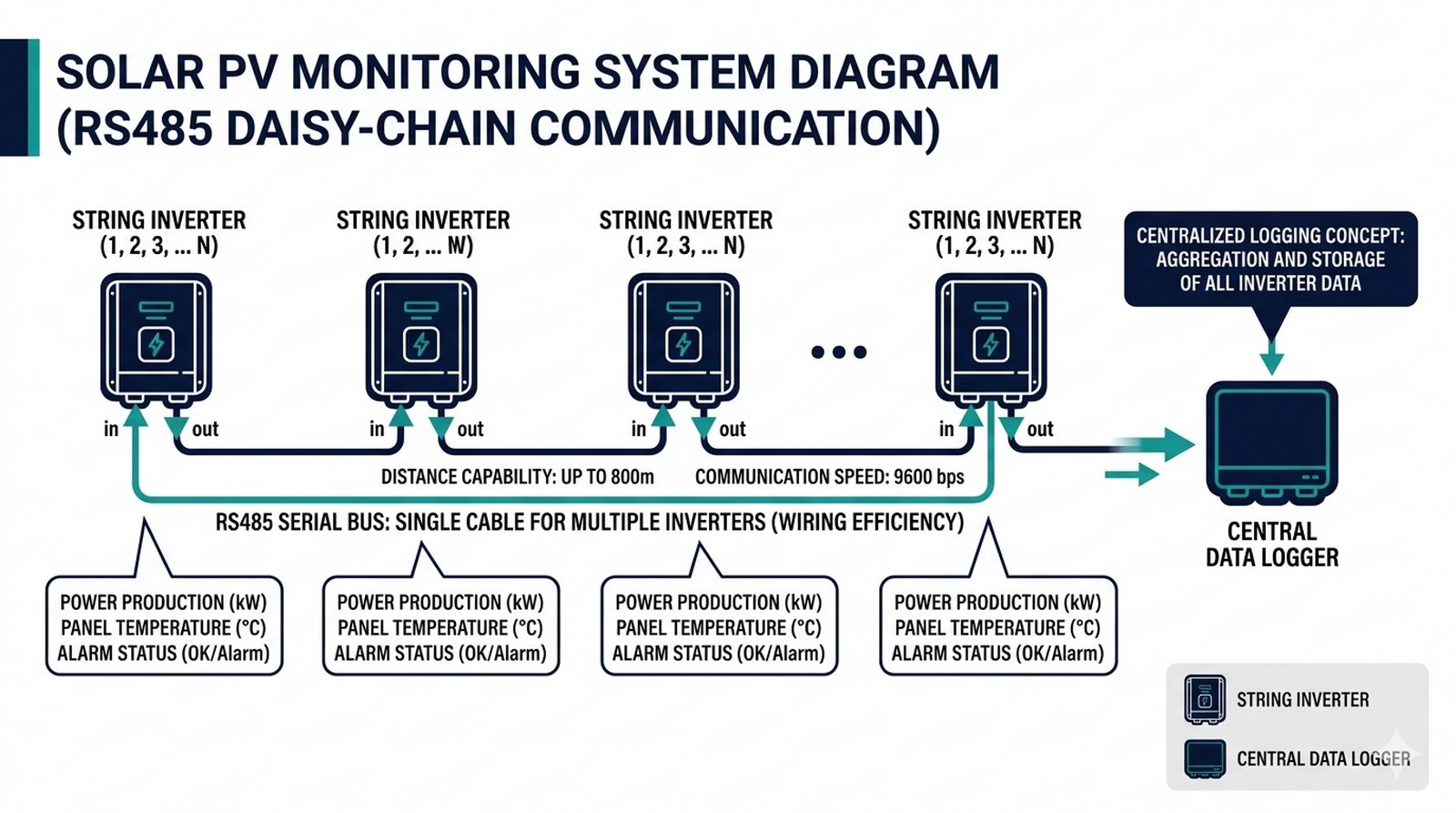

• Typowa farma PV to dziesiątki rozproszonych inwerterów.
• RS485 jest tu bezkonkurencyjny: łączy inwertery na dystansie setek metrów jednym kablem.
• Przesyła dane o produkcji energii, temperaturze paneli i alarmach do centralnego Rejestratora (Loggera).
• Dystans 800m i prędkość 9600 bps zapewniają 100% stabilności w pełnym słońcu.
• Kluczowa jest ochrona przepięciowa ze względu na ryzyko wyładowań w otwartym polu.

• Centrale PPOŻ (np. Polon 6000) komunikują się między sobą przez zduplikowaną magistralę RS485.
• Topologia pętli: Sygnał może obiec budynek w obu kierunkach.
• W przypadku przecięcia kabla, centrala widzi przerwę i pętla zamienia się w dwie magistrale liniowe.
• Gwarantuje to, że pożar nie zablokuje komunikacji między strażackim panelem obsługi a czujkami w innym skrzydle.
• Wymagane stosowanie certyfikowanych kabli ognioodpornych (PH90).

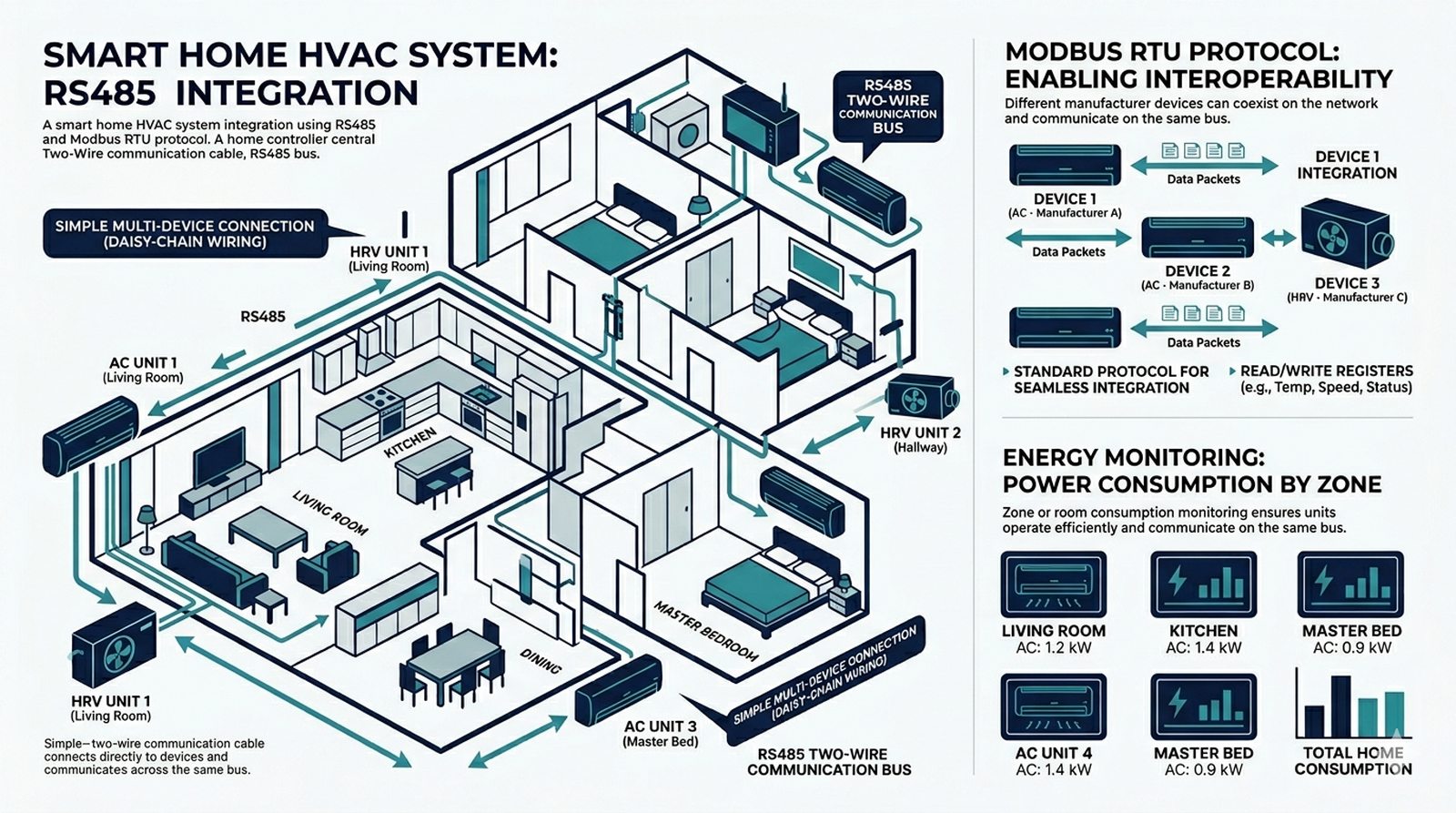

• W nowoczesnych domach (Smart Home) standard RS485 łączy sterowniki centralne z klimatyzatorami i rekuperatorami.
• Większość jednostek zewn./wewn. komunikuje się wewnętrznie przez RS485.
• Integracja z systemami Loxone czy KNX odbywa się przez specjalne Bramki Modbus RTU.
• Pozwala to na precyzyjne sterowanie temperaturą i monitoring zużycia energii w każdym pomieszczeniu.
• Standard doceniany za możliwość łączenia wielu urządzeń jedną parą kabli (oszczędność okablowania).

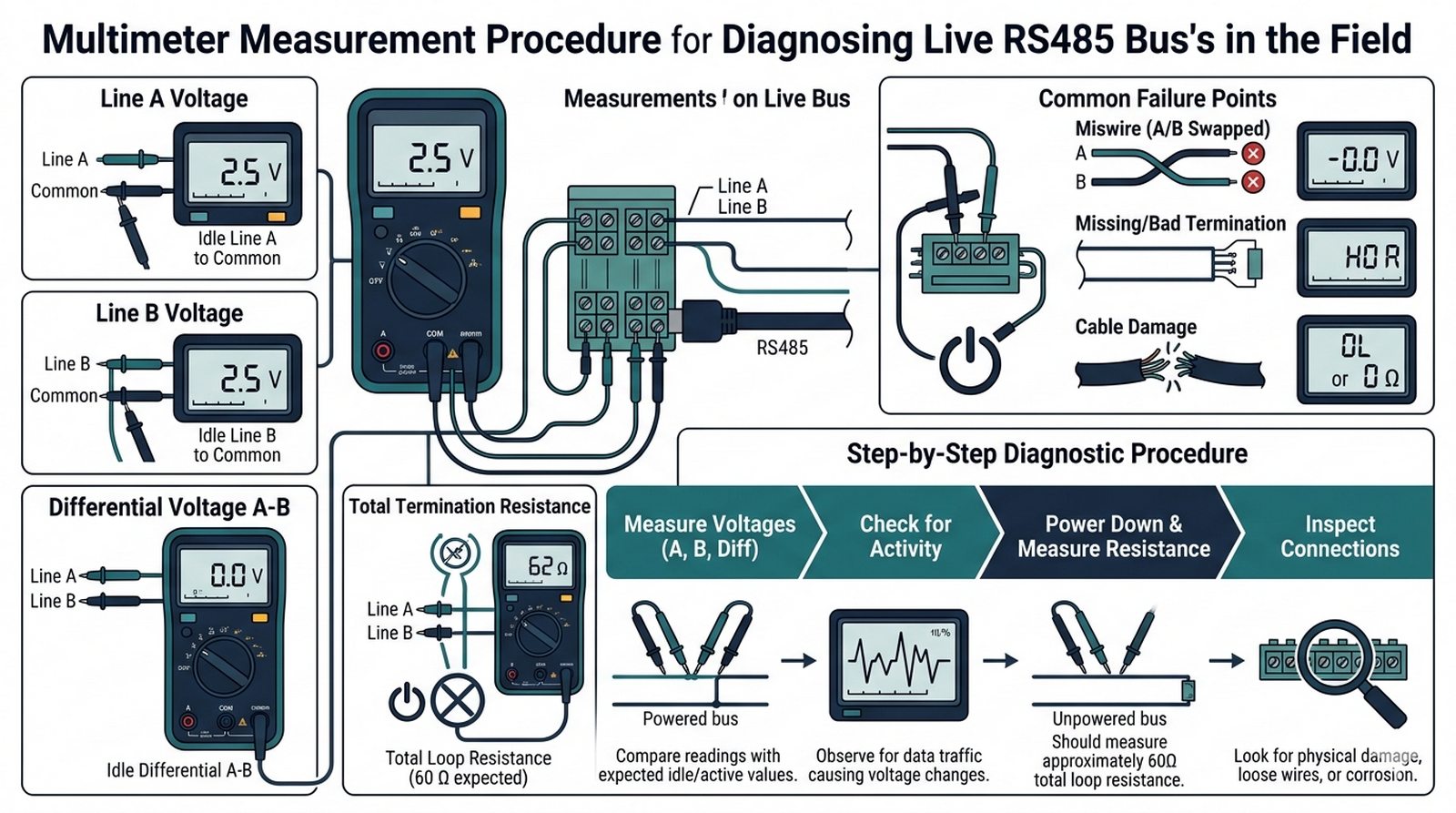

• Test rezystancji: Przy wyłączonym zasilaniu zmierz oporność między A i B. Powinno być ok. 60 Ω.
• Test zwarcia: Sprawdź, czy nie ma przejścia między linią A/B a ekranem lub masą (GND).
• Test napięć: Przy pracującej sieci napięcia na A i B względem masy powinny oscylować w granicach 2.5V.
• Różnica napięć: Napięcie między A i B w spoczynku musi być > 200mV (jeśli działa Fail-safe).
• Większość awarii (90%) to błędy polaryzacji, terminacji lub zamienione żyły A i B.

• Oscyloskop pozwala "zobaczyć" jakość transmisji danych.
• Oczekiwanie: Czyste, prostokątne przebiegi o stromych zboczach.
• Problem - Odbicia: Widoczne jako "dzwonienie" na szczytach impulsów.
• Problem - Przeciążenie: Widoczne jako powolne narastanie sygnału (zbyt duża pojemność kabla).
• Problem - Szum: Widoczny jako nieregularne drgania linii w stanie spoczynku.
• Analiza "Diagramu Oka" (Eye Diagram) pozwala ocenić margines bezpieczeństwa transmisji.

• Dzisiaj standardy szeregowe niemal zawsze kończą się "w chmurze".

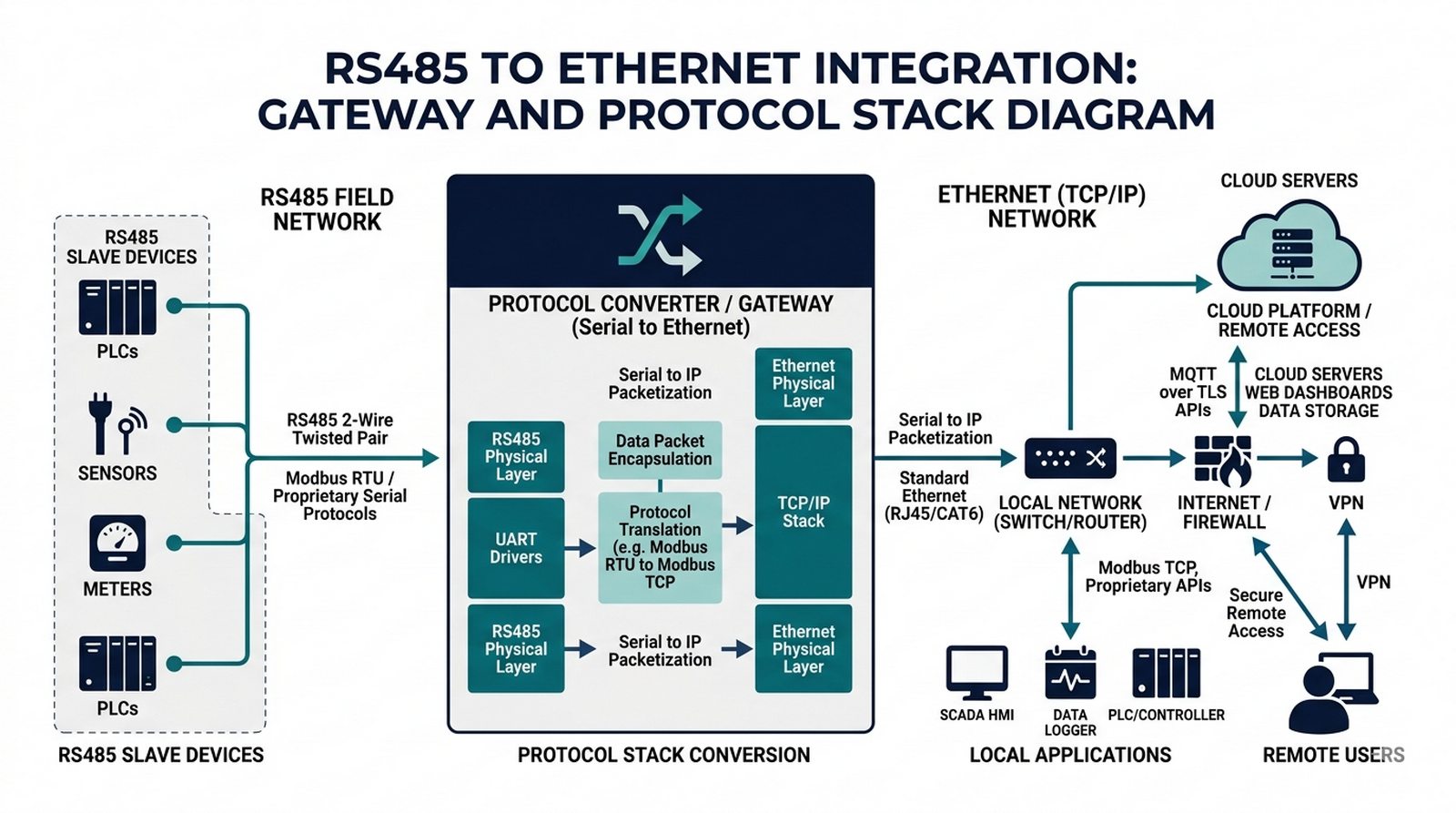

• Konwertery (Gateways): Urządzenia zamieniające Modbus RTU na Modbus TCP (Ethernet).
• Pozwalają na monitoring instalacji w Łodzi przez przeglądarkę w Berlinie.
• Zaleta: Wykorzystanie istniejącej infrastruktury sieciowej (IT) do celów sterowania (OT).
• Wyzwanie: Bezpieczeństwo – porty konwerterów muszą być chronione przez firewalle i tunele VPN.

Pytanie: Na czym polega transmisja różnicowa?

• A) Przesyłanie sygnału względem masy (GND).
• B) Przesyłanie informacji jako różnica potencjałów między dwiema żyłami (A i B).
• C) Przesyłanie danych światłowodem.

Pytanie: Która topologia fizyczna jest WŁAŚCIWA dla RS485?

• A) Topologia Gwiazdy.
• B) Topologia Pierścienia Token-Ring.
• C) Topologia Magistrali (Daisy-Chain).

Pytanie: Gdzie należy umieścić rezystory terminujące?

• A) Na każdym urządzeniu w sieci.
• B) Tylko na dwóch fizycznych końcach magistrali.
• C) W połowie długości kabla.

Pytanie: Jaka jest teoretyczna maksymalna długość magistrali?

• A) 100 metrów.
• B) 1000 metrów.
• C) 1200 metrów (przy niskich prędkościach).

Pytanie: Co to jest Modbus RTU?

• A) Typ kabla wykorzystywany w automatyce.
• B) Standard warstwy fizycznej (napięcia).
• C) Protokół komunikacyjny działający na warstwie fizycznej RS485.

• Mimo dominacji Ethernetu, RS485 pozostaje bezkonkurencyjny w prostych systemach sterowania.
• Długowieczność standardu wynika z jego odporności fizycznej i ogromnej bazy zainstalowanych urządzeń.
• Przyszłość to integracja RS485 z chmurą oraz optymalizacja zużycia energii w układach transceiverów.
• Zapamiętaj: Prawidłowa instalacja (terminacja, masa, skrętka) gwarantuje lata bezawaryjnej pracy.
• Dziękuję za uwagę. Zapraszam do części laboratoryjnej.
